(القنابل الموجهه بليزر)
بسم الله الرحمن الرحيم
وبعد:
(القنابل الموجهة بليزر)
تم تحويل القنابل المتعددة الأغراض (GP) إلى قنابل موجهة بالليزر (LGB) بواسطة وحدة توجيه الليزر. وتتكون هذه الوحدة من مجموعة حاسب القيادة (CCG)، ومجموعة أجنحة التوجيه، التي تثبت بالرأس الحربية، التي تنفذ تعليمات التوجيه، وأما الأجنحة التي تركب في مؤخرة القنبلة فهي لتوليد ا لرفع اللازم للطيران.
القنبلة الموجهة بالليزر هي قنبلة حرة السقوط، ولكن يتم التحكم فيها وتوجيهها أثناء هذا السقوط، بواسطة زعانف التوجيه. وتعطيها الأجنحة القدرة على الطيران لزمن أطول أثناء السقوط.
يتحكم في توجيه القنبلة الموجهة بالليزر، جهاز توجيه نصف إيجابي (Semi Active)، يستشعر أشعة الليزر.
وهذا المصدر إما يكون مركب على الطائرة ذاتها، أو طائرة أخرى من نفس النوع، أو من نوع آخر. كما يمكن أن يكون هذا المصدر المشع لأشعة الليزر ضمن وحدات القوات البرية على الأرض.
وعموماً تتكون القنبلة الموجهة بالليزر من مجموعة حاسب القيادة (CCG)، والرأس الحربية والتي تتكون من جسم القنبلة بالمفجر، ومجموعة الطيران والتي تتكون من أجنحة وزعانف. ويقوم حاسب القيادة بإرسال إشارات أوامر التوجيه إلى مجموعة الزعانف، وهي أربعة زعانف متصلة بالجسم، تعمل على تغير خط الطيران في الاتجاه الرأسي والأفقي. وتعمل الزعانف (Canard) في مشوار كامل باستمرار، بين أقصى انحراف وأقل انحراف، مما يمكن أن يطلق عليه (Bang & Bang Guidance)
ومسار القنبلة الموجهة بالليزر، مقسم إلى ثلاثة مراحل، وهي المرحلة الباليستية والمرحلة الانتقالية، ومرحلة التوجيه النهائي. وخلال المرحلة الأولى (المرحلة الباليستية) يستمر السلاح في مسار غير موجه، متأثراً بمسار الطائرة الأم وقت الإطلاق، وفي هذه المرحلة يأخذ وضع الإسقاط أهمية كبرى، حيث مناورة القنبلة تتم في المرحلة الأولى، لذلك فإن السرعة التي تفقدها القنبلة بعد السقوط، تقلل من قوة مناورة السلاح في مرحلة التوجيه النهائية.
ثم تبدأ المرحلة الثانية: وهي المرحلة الانتقالية فور استحواذ السلاح على الهدف المراد تدميره، وفي هذه المرحلة فإن السلاح يحاول أن يعدل من اتجاهه، لكي يطابق خط البصر بين السلاح والهدف.
وخلال مرحلة التوجيه النهائية فإن القنبلة الموجهة بالليزر، تحافظ على خط الطيران مع خط البصر، وعند حدوث هذا التطابق الذي يكون لحظياً، فإن مجموعة حاسب التوجيه ترسل إشاراتها إلى زعانف التوجيه، لكي تبقى في الوضع المحايد، والذي يؤدي إلى أن تطير القنبلة بطريقة باليستية مع الجاذبية في اتجاه الهدف.
وأنواع هذه القنابل هي:
.وحدة القنابل الموجهة من نوع GBU – 10
تتكون هذه الوحدة من قنبلة زنة 2000 رطل ومركب عليها مجموعة توجيه بالليزر. ويوجد منها طراز آخر هو (GBU – 10 I) الذي يتكون من القنبلة زنة 2000 رطل من نوع (BLU – 109 B)، مركب عليها مجموعة التوجيه (Pave Way II)، وهذا النوع الأخير، يستخدم ضد الأهداف المحصنة، والتي تحتاج إلى قوة اختراق كبيرة.
وفي خلال حرب الخليج استخدمت القنبلة (GBU – 10. 10 I) بكثافة بواسطة الطائرات (F – 111 F, F – 15 E) ضد الكباري، ومواقع الصواريخ سكود، ومواقع القيادة، وعقد المواصلات، وملاجئ الطائرات (F – 111 F)، والباقي بواسطة الطائرات (F – 117. F – 15 E)، وكذلك بواسطة طائرات البحرية ومشاة الأسطول.
.وحدة القنابل الموجهة من نوع GBU – 12:
هي قنبلة زنة 500 رطل، من نوع (MK – 82)، مزودة بمجموعة توجيه بالليزر. واستخدم هذا السلاح خلال حرب الخليج بواسطة الطائرات (F – 15 E, F11 F)، وكذلك بطائرات البحرية (A – 6).
وكان أغلب استخدامه ضد الأهداف المدرعة الثابتة، وكان السلاح المفضل للطائرات (F – 111 F) ضد المدرعات، وقد استخدمت هذه الطائرات أكثر من نصف المستهلك خلال الحرب من السلاح (GBU – 12) وعدده 4493 وحدة، وعموماً فهناك جيلين من القنابل الموجهة بالليزر (GBU – 10. GBU – 12) وهي (Pave Way I) ذات الأجنحة الثابتة، والأخرى (Pave Way II) ذات الأجنحة المنطوية، وتزيد أوزان قنابل بيفواي قليلاً عن 225 و450 و900 كجم. وهي مكونة من قنبلة عادية أُضيف إليها مجموعة التوجيه لتصبح قنبلة (بيفواي).

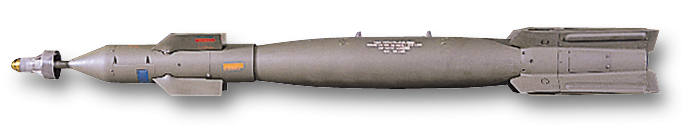

قنابل Pave Way 2:
هي الجيل الثاني من عائلة قنابل بيفواي الموجهة ليزرياً، وتم تطويرها في منتصف السبعينيات ودخلت الخدمة في العام 1977. وتتميز عن الجيل الأول من حيث تزويدها بالإلكترونيات الأكثر تقدماً، وتمتعها بقدرة مناورة أفضل، وسعرها الأرخص، واعتماديتها الفضلى، والقدرة على طي أجنحتها. أما أهم النماذج التي تنتمي إلى عائلة بيفواي 2 فهي:
1. جي بي يو 10 تعتمد على قنبلة مارك 84 التي تزن 900 كجم.
2. جي بي يو 16 تعتمد على قنبلة مارك 83 التي تزن 450 كجم.
3. جي بي يو 12 تعتمد على قنبلة مارك 82 التي تزن 250 كجم.
استخدمت هذه القنابل بكثافة خلال حرب الخليج وكانت نتائجها فعالة، لذا استخدمت على نطاق واسع، وما يشير إلى ذلك أنه في 25 يناير 1991، أي بعد أسبوع على اندلاع المعارك في الخليج، وأوصى سلاح الجو الأمريكي على 1720 عدة تحويل إلى قنابل بيفواي 2.
وتتميز وحدة القنابل الموجهة (BGU – 10. BGU – 12) ذات الأجنحة المنطوية (Pave Way II) بالآتي:
1. مجموعة العدسات البصرية، موضوعة في غطاء مصنوع من البلاستيك، المصنع بطريق الحقن، لإقلال الوزن وزيادة الصلابة.
2. زيادة في حساسية الباحث.
3. إقلال الزمن اللازم لتشغيل البطارية الحرارية بعد الإطلاق.
4. زيادة درجة انحراف زعانف التشغيل Canard، مما يؤدي إلى زيادة قوة المناورة.
5. زيادة زاوية رؤية الباحث Dctector، (مجال رؤية باحث المجموعة Pave Way II أكبر من مجال رؤية الباحث الآخر بمقدار 30 %).
.القنبلة Pave Way III GBU:
يعتمد تصميم هذا السلاح على قنبلة مارك 84 التي تزن 900 كجم وقد أضيف عليها عدة توجيه ليزرية. وتنتمي (جي بي يو ـ 24) إلى الجيل الثالث من عائلة قنابل بيفواي، وتعرف أيضاً باسم (Low – Level Laser – LLGB Guided Bob)، أي (قنبلة موجهة ليزرياً على ارتفاع منخفض). وتتميز عن الجيل السابق من قنابل بيفواي باشتمالها على تكنولوجيا معالجة منمنمة (Microprocessor) محسنة، ورأس تبييت محسن، وجنيحات ذات تصميم معدل مما يسمح بإطلاقها من ارتفاعات منخفضة وعلى أمدية أبعد بدقة أفضل، وكان لدى سلاح الجو الأمريكي في بداية العام 1991 نحو 4000 قنبلة (بيفواي 3).
.القنبلة GBU – 27:
قنبلة بوزن 900 كجم بالغة الفعالية في تدمير ملاجئ الطائرات حيث تخترق سطحها قبل الانفجار في الداخل وتحطم أبوابها. وهيكلها مصنوع من مواد فولاذية بالغة الصلابة. وتجمع قنبلة (جي بي يو ـ 27) التي تصنعها شركة " تكساس انسترومنتس " بين أجنحة قنبلة (جي بي يو ـ 12) ونظام التوجيه الخاص بقنبلة (جي بي يو ـ 24) والرأس الحربي لقنبلة (بي إل يو ـ 109). وقد صممت بشكل سري لتسليح طائرة (أف ـ 117) الخفيفية حيث أنها مصنوعة من مواد ممتصة للإشعاعات الرادارية ولها مجموعة أجنحة أصغر كي تتسع في حجرة قنابل طائرة (أف ـ 117). ومداهـا أقـل بقليـل من قنبلة (جي بي يو ـ 24) المشتقة منها. وعلم أنه تم إطلاق 60 % من المخزون الأمريكي المحدود نسبياً من هذه القنابل خلال عملية عاصفة الصحراء
استخدمت الولايات المتحدة في الساعات الأخيرة من حرب الخليج، سلاحاً جديداً لتدمير أقوى التحصينات العراقية، وهو قنبلة عملاقة موجهة بأشعة الليزر تخترق الخرسانة بعمق 6 أمتار، والأرض بعمق 30 متراً.
وكان قد مضى على صنعها ساعات فقط عندما أسقطت على أقوى ملجأ عراقي تحت الأرض.
وصنعت شركة لوكهيد للصواريخ والفضاء وتكساس للمعدات قنبلتي (جي بي يو ـ 28) بسرعة فائقة وأسقطتهما طائرتان من نوع (F-111F) على مجمع للقيادة في قاعدة التاجي الجوية شمالي بغداد.
وكان المجمع قد ضرب عدة مرات دون أن يلحق به أدنى ضرر. وفشلت معه أيضاً القنابل زنة 900 كجم من نوع بي إل يو ـ 109 لكن إحدى قنابل جي بي يو ـ 28 التي يبلغ وزنها 22000 كم، اخترقت جدران المجمع الخرسانية الضخمة وانفجرت بداخله مدمرة ما كان العراق يعتبره حصناً منيعاً.
وبدأت القصة الكاملة لهذه القنبلة تخرج إلى العلن ببطء، عندما خفف السلاح الجوي الأمريكي من نطاق السرية الذي فرضه خلال الحرب.
.القنبلة UK – 1000:
وهي قنبلة زنة 1000 رطل ويمكن حملها بواسطة الطائرة (B – 52)، أو التورنادو، البوكانير والجاجوار، كما يمكن تزويدها بمجموعة توجيه بالليزر، وفي حرب الخليج تم استخدام 4372 قنبلة حرة السقوط، علاوة على 1079 استخدمت كقنبلة موجهة بالليزر.
. القنبلة (سمارت):
الطائرة (F – 117) تحمل أنواع من القنابل يطلق عليها (سمارت) وهي للاستخدامات العامة، ويبلغ وزنها 1000 رطل. ذات غلاف مصنوع من الفولاذ القوي النقي بسمك بوصة واحدة.
ولهذه القنبلة زعانف توجيه للمعاونة في ضبط عملية المسار بعد انطلاق القنبلة، وهذه القنبلة (سمارت) مزودة بمنصهرات في الذيل مهمتها تأخير لحظة الانفجار حيث تتم عملية الاختراق أولاً وفي مقدور القنبلة أن تخترق خرسانة مسلحة بسمك 11 قدماً وبعدها يتم الانفجار.
كما إن الطائرة (ف ـ 117أ) تستخدم نظم الليزر الموجهة أو الأشعة تحت الحمراء أو التلفزيون أو الرادار لقصف الاستحكامات والجسور والدشم (مخابئ الطائرات) ومراكز الاتصالات والحشود التعبوية حيث تنجح تلك النظم بتحديد الإصابة بدقة بالغة وبنسبة خطأ لا تتعدى متراً لكل 1000 متر. ويعمل نظام القصف بالطائرة على إضاءة موقع الهدف المطلوب بأشعة الليزر وعند انعكاسها معطية صورة للهدف تلتقطها قنبلة سمارت وبعد ذلك يبدأ الكمبيوتر الخاص بالقنبلة بعملية توجيه القنبلة والتعديل في زعانفها وتبدأ الطائرة بعد ذلك بمغادرة موقع القصف ويستمر الكمبيوتر في توجيه القنبلة حتى تتم إصابة الهدف، والشكل يوضح عملية القصف.

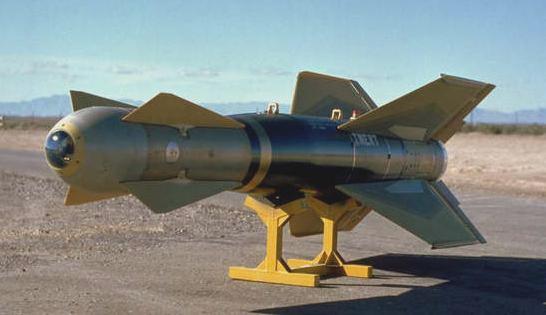

تم تطوير هذه العائلة من القنابل لتحل محل سلسلة القنابل الموجهة كهرو ـ بصرياً من نوع هوبو (HOBO). وكان الهدف هو تطوير تصميم نمطي قادر على العمل في عدد كبير من الأدوار.
أما أهم مكونات قنبلة جي بي يو ـ 15 الآتي:
1. هيكل قنبلة زنة 900 كجم (مارك ـ 84 أو بي إل يو ـ 109 أو أس يوي يو ـ 54).
2.عدة توجيه رأس تبييت من نوع DSU - 27A/B تلفزيوني أو رأس تبييت يعمل بالأشعة تحت الحمراء من نوع WGU – 10/B
3. عدة تحكم ووصلة معلومات.
وهي قنبلة بدون قوة دافعة، ذات توجيه، إما بالأشعة الإلكترو بصرية، أو بالأشعة تحت الحمراء، ووحدة التوجيه توفر دقة في توجيه القنبلة (MK – 84) على مدى زائد، وجميع عناصر الوحدة من مجموعة التوجيه، والمفجرات، وأجهزة التحكم، القابلة للتغيير، تجعل السلاح قابل للعمل بدقة طبقاً للمهمة. وهذه الإمكانيات الكبيرة، للقنبلة (GBU – 15)
في الإطلاق عن بعد، تزيد عن إمكانية التوجيه بالليزر، حيث أن القنبلة يمكن أن تطلق قبل استحواذها على الهدف، ويتم توجيه السلاح من بعد، بواسطة وصلة بيانات (Data Link) ويقوم ضابط التوجيه، بتحديد منطقة الهدف، ونقطة التنشين، بملاحظة إذاعة الفيديو المذاعة من السلاح ذاته، ثم يتم توجيه وطيران السلاح بعد الإطلاق، وقبل الاستحواذ على الهدف، إما يدوياً أو أتوماتيكياً يستخدم السلاح إما عدسة تلفزيونية (إلكتروبصرية)، أو مستشعرات بالأشعة تحت الحمراء.
ونموذج (جي بي يو ـ 15 1 / بي) مزود بجهاز تبييت تلفزيوني للهجمات النارية، بينما نموذج (جي بي يو ـ 15 2 / بي) يستخدم جهاز التثبيت نفسه العامل بالتصوير بالأشعة تحت الحمراء الذي يزود صاروخ (AGM – 65 D) مافريك. أما المدى العملي فيتراوح بين (1.5 و80) كم وفـق سرعـة الطائرة الحاملة وارتفاع تحليقها. وتطلق قنبلة (جي بي يو ـ 15) من طائرات (أف ـ 11) و(أف ـ 4 إي) و(بي ـ 52) لتدمير الأهداف الثابتة المحمية جداً كمنصات الصواريخ المضادة للطائرات والمطارات. وخلال حرب الخليج أطلق 71 وحدة من القنبلة المنزلقة هذه وأطلقت طائرتان أمريكيتان من نوع (أف ـ 111) قنبلتي (جي بي يو ـ 15) على محطة ضخ النفط في الكويت لوقف تسربه إلى البحر. ولدى سلاح الجو الأمريكي 3000 قنبلة من هذا النوع
وفي الخير اتمنى ان يكون الموضوع على قدر توقعاتكم وان يعم الفائدة للجميع
تحياتي....
