إطلاق النار على شاحنة تابعة للجيش الأوكراني تبدو spg-9 أثناء النزاع في شرق أوكرانيا ،

​

موضوع من الزمن الجميل !!!! السلاح الروسي SPG-9 هو أحد أشهر المدافع عديمة الإرتداد المضادة للدروع وهو من عيار 73 ملم (يلقب بالرمح Spear) . هذا السلاح الذي تم تطويره من قبل الإتحاد السوفييتي وتم تبنيه العام 1963 ، لا يزال مستخدماً مع بعض وحدات الجيش الروسي حيث يجري تثبيته على حامل ثلاثي القوائم مع إمكانية حمله ونقله بواسطة الأفراد (القصد من تطويره كان استبدال المدفع الأقدم عديم الارتداد B-10 الذي أدخل الخدمة العام 1954) .

العمل التصميمي على مشروع السلاح استكمل في العام 1962 لتبدأ الاختبارات العملية على السلاح ومنصته المتكاملة . مبدئياً ، مكتب التصميم GSKB-47 حدد عيار السلاح ليكون 70 ملم ، لكنه اضطر للانتقال للعيار 73 ملم لتجاوز الإخفاقات المرتبطة بالخيار الأول . ففي التجارب الميدانية ظهرت أهم النواقص ، إذ بعد رمي سبعة طلقات ، تعرضت سبطانة المدفع للاتساخ الشديد بفعل بقايا ورواسب شحنة الدافع powder residue ، مما منع إدخال القذيفة اللاحقة . المصممين تجاوزوا هذه المشكلة مع تطوير أداة تنظيف مرتبطة بحزام أو طوق مركزي بسماكة 1.5 ملم في أعلى القذيفة ، بقصد تولي مهمة تنظيف جوف سبطانة السلاح من الرواسب أثناء الرمي وانطلاق المقذوف . أيضاً أثناء العمل ، كان على المصممين تجاوز متطلب وزن السلاح قدر المستطاع ، خصوصاً بعد أن باءت جميع محاولاتهم في الالتزام بالوزن الرسمي المقيد والمحدد بالفشل . بالنتيجة ، زاد وزن السلاح حتى بلغ نحو 50 كلغم من دون قاعدة إطلاقه ثلاثية القوائم .

​

اهتم المصممين السوفييت بتطوير نوعين من الذخائر لصالح السلاح SPG-9 ، هما شديد الانفجار المتشظي FRAG-HE ، وشديد الانفجار المضاد للدبابات HEAT . هذه المقذوفات من النوع المثبت بزعانف أو أنصال مع دافع صاروخي مساعد بوقود صلب بالنسبة للنوع المضاد للدبابات . ذخيرة السلاح SPG-9 مشابهه لتلك المطلقة من المدفع منخفض الضغط 2A28 Grom عيار 73 ملم الخاص بالعربة المدرعة الشهيرة BMP-1 ، لكنها هنا تحمل التعيين PG-15V . تحميل القذيفة يكون من عقب السلاح بعد إدارة ذراع الغالق جهة اليسار ومن ثم إدخال وتحميل القذيفة . وبعد إغلاق الباب بإحكام يكون المدفع جاهزة للإطلاق .

​



[الجراح]

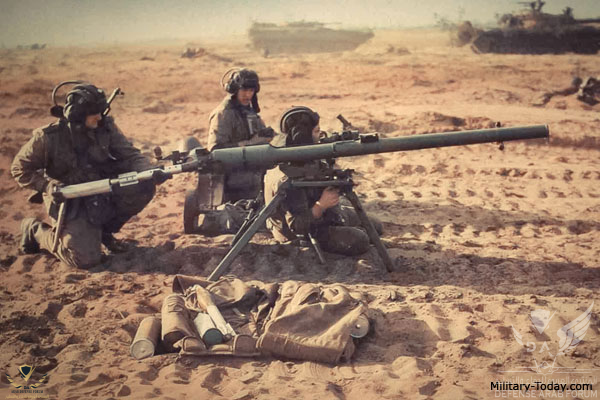

مشاهدة المرفق 262198​

موضوع من الزمن الجميل !!!! السلاح الروسي SPG-9 هو أحد أشهر المدافع عديمة الإرتداد المضادة للدروع وهو من عيار 73 ملم (يلقب بالرمح Spear) . هذا السلاح الذي تم تطويره من قبل الإتحاد السوفييتي وتم تبنيه العام 1963 ، لا يزال مستخدماً مع بعض وحدات الجيش الروسي حيث يجري تثبيته على حامل ثلاثي القوائم مع إمكانية حمله ونقله بواسطة الأفراد (القصد من تطويره كان استبدال المدفع الأقدم عديم الارتداد B-10 الذي أدخل الخدمة العام 1954) .

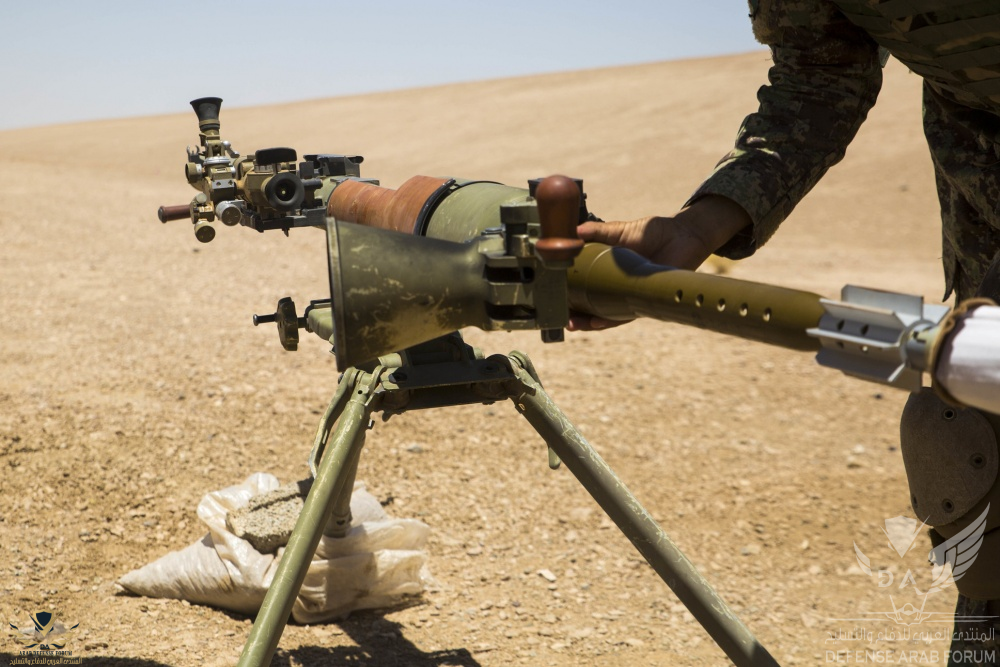

مشاهدة المرفق 262199​

العمل التصميمي على مشروع السلاح استكمل في العام 1962 لتبدأ الاختبارات العملية على السلاح ومنصته المتكاملة . مبدئياً ، مكتب التصميم GSKB-47 حدد عيار السلاح ليكون 70 ملم ، لكنه اضطر للانتقال للعيار 73 ملم لتجاوز الإخفاقات المرتبطة بالخيار الأول . ففي التجارب الميدانية ظهرت أهم النواقص ، إذ بعد رمي سبعة طلقات ، تعرضت سبطانة المدفع للاتساخ الشديد بفعل بقايا ورواسب شحنة الدافع powder residue ، مما منع إدخال القذيفة اللاحقة . المصممين تجاوزوا هذه المشكلة مع تطوير أداة تنظيف مرتبطة بحزام أو طوق مركزي بسماكة 1.5 ملم في أعلى القذيفة ، بقصد تولي مهمة تنظيف جوف سبطانة السلاح من الرواسب أثناء الرمي وانطلاق المقذوف . أيضاً أثناء العمل ، كان على المصممين تجاوز متطلب وزن السلاح قدر المستطاع ، خصوصاً بعد أن باءت جميع محاولاتهم في الالتزام بالوزن الرسمي المقيد والمحدد بالفشل . بالنتيجة ، زاد وزن السلاح حتى بلغ نحو 50 كلغم من دون قاعدة إطلاقه ثلاثية القوائم .

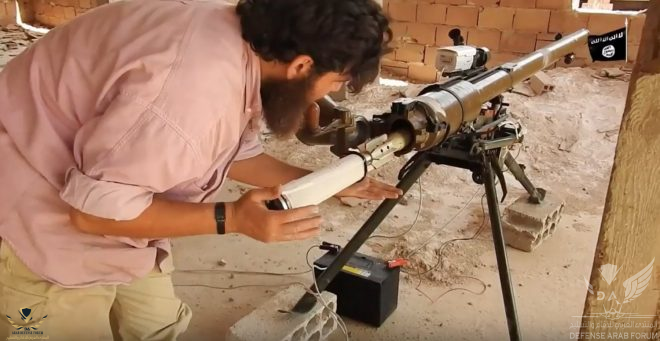

مشاهدة المرفق 262200​

اهتم المصممين السوفييت بتطوير نوعين من الذخائر لصالح السلاح SPG-9 ، هما شديد الانفجار المتشظي FRAG-HE ، وشديد الانفجار المضاد للدبابات HEAT . هذه المقذوفات من النوع المثبت بزعانف أو أنصال مع دافع صاروخي مساعد بوقود صلب بالنسبة للنوع المضاد للدبابات . ذخيرة السلاح SPG-9 مشابهه لتلك المطلقة من المدفع منخفض الضغط 2A28 Grom عيار 73 ملم الخاص بالعربة المدرعة الشهيرة BMP-1 ، لكنها هنا تحمل التعيين PG-15V . تحميل القذيفة يكون من عقب السلاح بعد إدارة ذراع الغالق جهة اليسار ومن ثم إدخال وتحميل القذيفة . وبعد إغلاق الباب بإحكام يكون المدفع جاهزة للإطلاق .

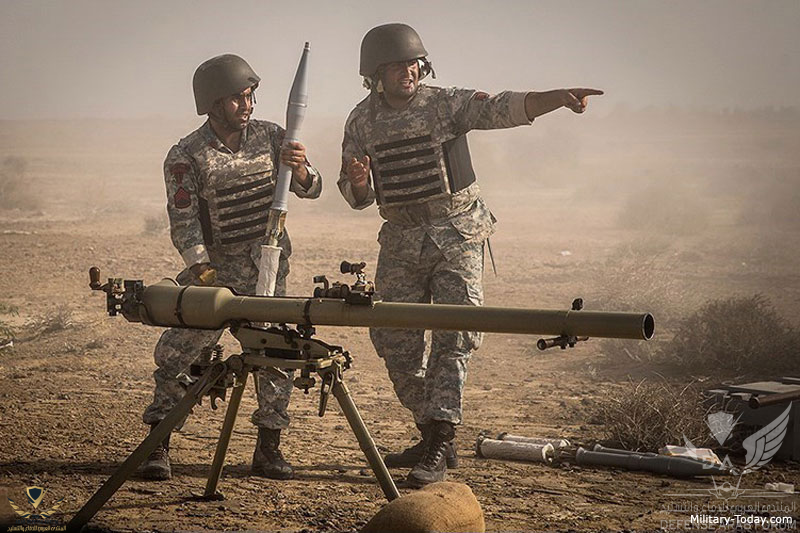

مشاهدة المرفق 262201​

القذيفة ذات زعانف رباعية اي نسخة منها

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[anwaralsharrad]

القذيفة ذات زعانف رباعية اي نسخة منها

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

الموقع الذي تشير إليه لذخيرة بلغارية إستاذي وليس روسية، وفي العموم جميع المقذوفات تتزن بأربعة أنصال !!! النسخة الأحدث من ذخيرة السلاح تحمل التعيين PG-9VS والتي حققت قابلية اختراق حتى 400 ملم في صفائح الفولاذ (جرى تطوير مقذوف ثنائي الرؤوس هو PG-9VNT مع مدى فعال حتى 700 م ، وقابلية اختراق للفولاذ من 550 ملم أو 400 ملم بعد تجاوز قرميد الدرع التفاعلي المتفجر) .



[الجراح]

الموقع الذي تشير إليه لذخيرة بلغارية إستاذي وليس روسية، وفي العموم جميع المقذوفات تتزن بأربعة أنصال !!! النسخة الأحدث من ذخيرة السلاح تحمل التعيين PG-9VS والتي حققت قابلية اختراق حتى 400 ملم في صفائح الفولاذ (جرى تطوير مقذوف ثنائي الرؤوس هو PG-9VNT مع مدى فعال حتى 700 م ، وقابلية اختراق للفولاذ من 550 ملم أو 400 ملم بعد تجاوز قرميد الدرع التفاعلي المتفجر) .

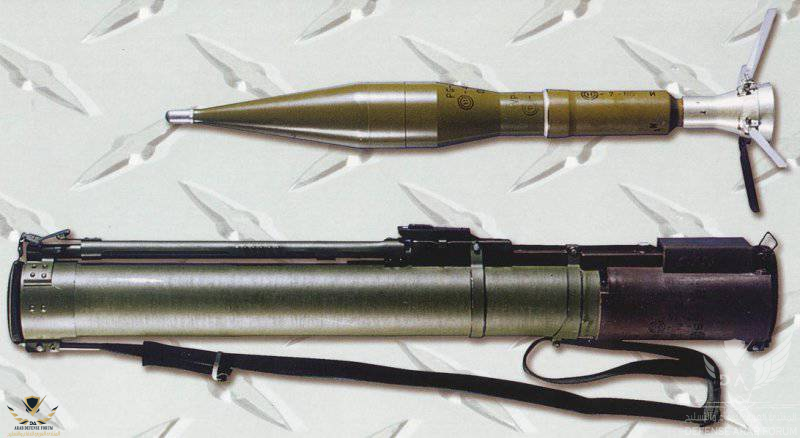

اعلم سيدي انها ذخيرة بلغارية واشك ان السلاح المستخدم SPG-9 روسية كانت ام غيرها بسبب الزعانف الرباعية تبدو لى RPG-22
