سلاح جافلين المضاد للدبابات سلاح محمول حيث تم استبدال السلاح M47 دراغون المضاد للدبابابت به ويستخدمه الجيش الأمريكي منذ العام 1994 وانتج منه 9000 قذيفة ولدى بريطانيا 144 قذيفة منه وتعمل على استبدال نظام صواريخ ميلان به كما لدى تايوان 60 قاذف منه مع 360 قذيفة وكذلك الأردن وليتوتنياب 30 قاذف و110 قذيفة وأستراليا أكثر من 92 قاذف و 600 قذيفة وكذلك نيوزلاندا والنرويج وايرلندا وكندا ومؤخرا اشترت دولة الامارات 100 قاذف منه مع ألف قذيفة
يتألف نظام العمل فيه من القاذف المسمى LCU والقذيفة
يبلغ وزن القاذف 6.4 كغ ويحوي على الواقية ووحدة التحكم بالاطلاق ومنظار رؤية حراري لليل نهاري يكبر بمقدار 4 مرات نهارا ومن 4 الى 9 مرات ليلا
يبلغ مدى القذيفة 2500 متر وتعتمد مبدأ أطلق وانس حيث يتم توجيها بواسطة الموجه الذاتي الذي يعتمد على الصورة المأخوذة بالأشعة تحت الحمراء للهدف
The missile is equipped with an imaging infrared seeker which is based on a cadmium mercury telluride (CdHgTe) 64 x 64 staring focal plane array in the eight to twelve micron waveband
نظام دفع القذيفة يتكون من مرحلتين والمادة الدافعة فيه صلبة تعطي القذيفة الحد الأدنى من الدخان وانطلاق لطيف للقذيفة معطيا ارتداد ضعيف لأنبوب الاطلاق
زمن التجهيز واطلاق النار أقل من 30 ثانية وزمن رمي القذيفة التالية أقل من عشرين ثانيةحيث تثبت القذيفة في انبوب الاطلاق ويقوم الرامي بالتسديد بالمنظار على الهدف واضعا مؤشر التسديد فوق صورة الهدف حيث يتم عندها نقل صورة الهدف آليا الى ملاحق الهدف في القذيفة قبل اصدار أمر الاطلاق
يمكن الاطلاق من من داخل بناء او مكان مغطى على ان يتم اظهار القذيفة
الحشوة الدافعة كبيرة في المرحلة الثانية حيث تدفع القذيفة نحو الأمام الى الهدف
نوعين للاطلاق الرمي المباشر او من الأعلى ويتم الرمي المباشر عندما الهدف مغطى او ضمن بناء او ملجأ او ضد المروحيات
ام الرمي من الأعلى فيستخدم ضد الدبابات حيث في هذه الحالة ينقض الصاروخ على الدبابة ليتم الاختراق من سطح الدبابة الذي يعتبر النقطة الأقل تدريعا من باقي أجزائها
وتكون زاوية الاطلاق في هذه الحالة 18 درجة لتصل الى ارتفاع 150 متر في هذا النمط من الرمي بينما يكون ارتفاعها في نمط الرمي المباشر 50 متر
يتكون النظام من القذيفة وأنبوب الاطلاق المركب عليه آلية القدح ومنظار التسديد الليلي النهاري والدريئة ويوجد ضمن الأنبوب ملحقات الكترونية و جهز الضبط ويوجد بطارية قابلة للاستبدال تؤمن التغذية الكهربائية اللازمة
جهاز الرؤية الليلي يستطيع تمييز الأشياء غير المرئية لعين الانسان ويستقبل الأشعة تحت الحمراء المنبعثة من الهدف حيث يقوم بتحويل الأشعة المستقبلة الى صورة مرئية للرامي يستطيع من خلالها الرامي من تحديد الأهداف المعادية المدرعة
المواصفات:
المدى : الأقصى 2000 متر والأدنى 75 متر
وزن الصاروخ : 8.4 كغ وهو من النوع الحراري
اختراق الدروع حتى سماكة 600 مم وللقذيفة نوع 148 a يبلغ الاختراق حتى 800 مم
يمكن حمله وعدد الطاقم 2
الحد الأدنى للرمي المباشر 50 متر وللرمي على أعلى الهدف يصبح الحد الأدنى للرمي 150 متر
مواصفات المنظار
الوزن : 6.4 كغ
قوة التكبير النهارية 4 مرات
قوة التكبير الليلية : 4 و 9 مرات
يمكن لبطاريته العمل مدة 4 ساعات متواصلة
نوع البطارية من الليثيوم نموذج BA5590
مواصفات القذيفة
الوزن : 11.8 كغ
الطول : 1081.2 مم
القطر : 126.9 مم
مدى القذيفة : 2500 متر
الراس :TANDEM SHAPED CHARGE
الحشوة الدافعة : وقود صلب بمرحلتين
مواصفات انبوب الإطلاق :
الوزن 4.1 كغ
الطول : 1198متر
القطر : 142.1 متر























morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75

الصاروخ المضاد للدروع TOW

يمكن إطلاق القذيفة من سطح الأرض باستخدام أنبوب مثبت على منصب أو محمول على عربة ويمكن أن يكون هذا الأنبوب مفرد أو مزدوج أو رباعي كما يمن أن يستخدم من قبل القوات المحمولة جوا باستخدام الطائرات المروحية كالكوبرا AH-1 وال هيوياي UH-1 وال هيوز
قذيفة التاو ويمكن إطلاق ثلاث قذائف خلال (90 ) ثانية ويستخدم لتدمير الدبابات بشكل رئيسي وكذلك العربات غير المدرعة ومنصات إطلاق الصواريخ والطاقم العامل عليها وضد الملاجئ وفي مختلف الظروف الجوية وهو سلاح أمريكي تستخدمه العديد من البلدان منها إيران حيث استخدمته ضد الدبابات العراقية عام 1980(النموذج TOW) كما تستخدمه كثير من الدول مثل بريطانيا السويد سنغافورة كينيا اليابان الفلبين النرويج بلجيكا ايطاليا جنوب أفريقيا تايوان تايلاند جنوب أفريقيا تركيا كوريا الجنوبية الأردن السعودية الكويت الباكستان والصهاينة في فلسطين اضافةللبلد المصنع أمريكا
يتم تسديد القذيفة من قبل الرامي باستخدام منظار ويكون للقذيفة مرحلتين محرك صاروخي بحشوة دافعة صلبة
يتابع الرامي مشاهدة وملاحقة الهدف من خلال المنظار ويتم إرسال أوامر التوجيه من قبل كومبيوتر التوجيه باستخدام سلكين ملفوفين على بكرة في مؤخرة القذيفة ويتصلان من جهة أخرى بوحدة التحكم للقذيفة
حالما يتم الإطلاق وخلال (0.05) ثانية تخرج القذيفة من الأنبوب نتيجة عمل المحرك الصاروخي وتنبسط أجنحة التوازن الموجودة في وسط الصاروخ وهي مستطيلة الشكل بحواف مائلة وعددها أربعة وأجنحة التحكم الموجودة في ذيل الصاروخ وعددها أربعة كذلك مستطيلة الشكل وبعد أن يصل الصاروخ إلى مسافة الأمان يشتعل وقود الصاروخ الصلب (المرحلة الثانية من الحشوة الدافعة لهذا النوع من الصاروخ) والذي يؤدي إلى تسريع الصاروخ ووصوله إلى سرعة تقدر ب (0.9 ) ماك وتصل سرعة الصاروخ المقذوف من المروحيات عند ارتطامه بالهدف 280 م/ثا
مدخنة الصاروخ جانبية حيث يتم استعمال مؤخرة الصاروخ لخروج سلك التوجيه
بعد الإطلاق يجب على الرامي الحرص على تثبيت المنظار على الهدف المطلوب حيث تقوم مجموعة القيادة والتوجيه الملحقة بمنصة الإطلاق وبشكل آلي متابعة توجيه الصاروخ إلى الهدف وتصحيح مساره حيث يتم إرسال هذه الأوامر عبر سلكي التوجيه
يمكن لهذا الصاروخ من اختراق درع بسماكة (600)مم (يمكن أن تصل في النموذج TOW 2A المضاد للدروع المحمية بدروع ارتدادية متفجرة إلى (1000)مم حيث في هذا الصنف يكون ذو رأس مزدوج يعمل بالتتالي) والحد الأدنى للرماية (65 ) متر والأقصى _(3000) متر وذلك للنوع BGM-71A

ويتم التحكم بالقذيفة بمنارة حرارية عالية الكثافة للدلالة على موقع الصاروخ والتي تزود مصدر الملاحقة بموجة طويلة تحت الحمراء وإشارات XENON للموجة القصيرة
نظام الملاحقة المزدوج هذا يزيد من مقاومة الأشعة الضوئية والأمواج تحت الحمراء(This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures.)













قذيفة TOW 2A المضادة للدروع :
تستخدم لاختراق الدروع المحمية بدروع متفجرة ارتدادية (ERA) (explosive reactive armour)
هذه القذيفة مكونة من رأسين متتاليين الأول بحشوة صغيرة لتعطيل وتفجير الدرع الارتدادي المتفجر للدبابة والرأس الثاني الرئيسي يقوم بعد ذلك بمهمة اختراق الدرع الرئيسي للدبابة وتصل قدرة الاختراق إلى (1000) مم
قذيفة TOW 2Aالمضادة للملاجئ:
تستخدم لتدمير الملاجئ الحصينة والخرسانة المدنية ويبلغ مدى القذيفة 3750 متر





TOW 2B ANTI-TANK MISSILE:

تطير على مستوى منخفض فوق الأرض في نظام الهجوم من الأعلى حيث يوجد طرق أخرى للرمي المباشر
تمتاز هذه القذيفة بوجود حساسين يعملان معا أحدهما ليزري لقياس وعورة مسار القذيفة (الارتفاعات والانخفاضات على مسار القذيفة أثناء طيرانها باتجاه الهدف ) وحساس مغناطيسي لتحديد كتلة معدن الدبابة وكذلك بمقطع رأس جديد يشبه القذيفة A2 لكن ليس لها رأس مسبار ممتد
كما أنها لها نموذجين انفجاريين لرأس الاختراق المصنوع من التانتاليون (EFP) أحدهما لاختراق والثاني لزيادة قوة الضربة وصممت مادة الرأس لتوليد شرر داخل الملجأ بعد اختراقه



TOW 2B AERO ANTI-TANK MISSILE

مجال القذيفة 4.5 كم ولها زمن طيران أطول بثواني قليلة عن زمن طيران النموذج TOW 2B ذو المجال 3.75 كم كما أن لهذا النوع رأس خاص ايرو ديناميكي لتأمين الاستقرار لقذيفة أثناء طيرانها وعدم تأثرها بتأثيرات الرياح
TOW 2B RF ANTI-TANK MISSILE

في هذا النوع يتم الاستغناء عن الأسلاك بالتوجيه ويتم الاعتماد على الأمواج الراديوية (يثبت على المروحيات ويتم التحكم به باستخدام أمواج ذات طول ملميتري) لنقل اوامر التحكم ذات تعديل أحادي الاتجاه
TOW-FF FIRE AND FORGET MISSILE
يعتمد هذا النوع على مبدأ أطلق وانس حيث تعتمد القذيفة على الصورة المأخوذة للهدف بالأشعة تحت الحمراء

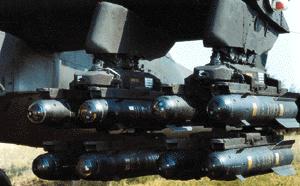

و بالنسبة للنوع الذي يثبت على المروحيات

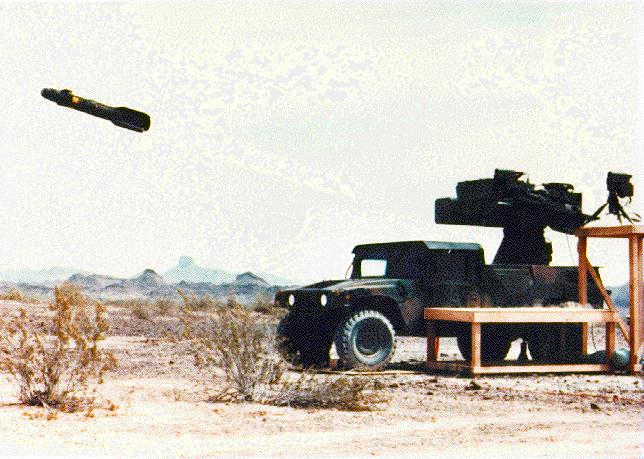

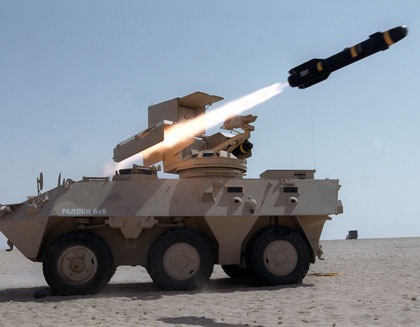

عينات من صواريخ TOW :

الصاروخ نوع BGM-71A :

هذا النوع عادي ويبلغ قطره 12.5 سم ومداه 3000 متر

الصاروخ BGM-71C المحسن :

يبلغ قطر الرأس فيه 12.5 سم أضيف إليه رأس ممتد لتحسين الاختراق كما أضيف محرك طيران مساعد لزيادة المدى

الصاروخ BGM-71D TOW2 :

تم تحسين وتطوير هذه السلسلة (TOW 2, TOW 2A )من ناحية البنية والقذيفة حيث تم تحسين الحشوة الدافعة لمحرك الطيران وتحسين عملية القيادة بإضافة منارة حرارية(thermal beacon ) للدلالة على الصاروخ مما يسهل عملية مراقبته في الأجواء الكثيفة الغبار والدخان كما يبلغ قطر الرأس فيه 15 سم وله رأس اضافي ممتد

الصاروخ BGM 71E TOW 2A :

في هذا النوع يتم التغلب على مشكلة الدروع الارتدادية

BGM-71F TOW 2B:
صمم هذا النوع للتغلب على تهديد الدروع في عام 1990 ومهاجمة الدبابات من الأعلى حيث يكون مسار القذيفة أعلى قليلا من الهدف وينفجر رأسيه أثناء الانحدار إلى الهدف
TOW Fire-and-Forget (TOW F&F) :
استخدم هذه السلاح في العدوان الأمريكي الأول على العراق واستخدم في الحرب العراقية الإيرانية من قبل وتملك السعودية هذا النوع كما يملكه الصهاينة
يبين المخطط البياني التالي العلاقة بين زمن طيران القذيفة والمسافة التي تقطعها وكذلك بين زمن طيران القذيفة وسرعتها وبقيم تقريبية



anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,721
التفاعلات
29,878 146
موضوع رائع أخي ماروكو ولكن برجاء إكماله بباقي الصواريخ المضادة للدروع ..


bbi

عضو
إنضم
1 أبريل 2008
المشاركات
1,180
التفاعلات
176
جميل جدا ،،،،، موضوع متقن بكل صراحه
بالنسبه للجافلين فان مداه 2500 متر وليس 2000 متر

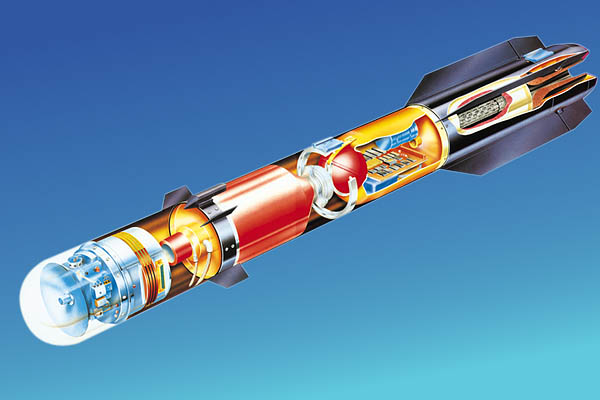

وهنا بعض الصور القريبه للقاذف وللصاروخ وللعين الباحثه في راس الصاروخ







morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75

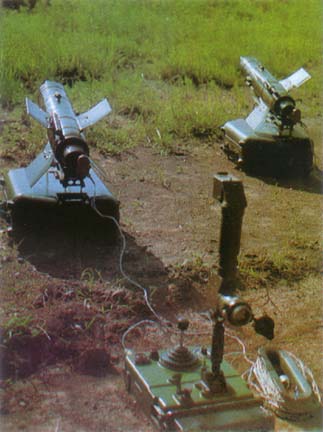

صاروخ ساغر

صاروخ موجه ، مضاد للدروع ، ينتمي لفئة صواريخ الجيل الاول .
يعمل وفقاً لمبدأ السيطرة والمتابعة البصرية ، يُرمى بواسطة منصة أرضيّة .
يتميز ببطىء سرعته وتعتمد دقّة الإصابة فيه على مهارة الرامي.إستخدمته المقاومة الاسلامية بفعالية في قنص دبابات العدو
وستهداف دورياته ،ةستطاعت من خلال هذا السلاح البدائي من كسر هيبة دبابة "الميركافا"







هذا الصاروخ يسمى مالوتيكا أيضا و ان كان اسمه الأصلى ساجر أو ساغر..هو صاروخ من طراز سغر روسي الصنع و هو سلاح موجه إلى البرج حيث يقوم بأختراق الميركافا3 والأنفجار داخلها مخلفاً دماراً كبيراً في الداخل و فوهة أنفجار كبيرة بالداخل و يؤدي غالباً إلى نسف الميركافا و مقتل من بداخلها أو إلى شل حركة الميركافا على الأرض و أعطاب حركة برج مدفعيتها و ذخيرتها ..بالمناسبة السلاح الروسي متوفر في أغلب الدول العربية و هو رخيص الثمن حيث لا يتجاوز ال2000 دولار لصاروخ الواحد مع الأخذ بالاعتبار فاعلية هذا السلاح و سهولة أستعماله حيث يطلق بأسلوب التوجيه المباشر الحراري و يطلق من مسافات بعيدة على الأرض
مع أمكانية نقله بحقيبة محمولة و بطريقة سلسة و غير مباشرة و هو مزود بأجنحة بالخلف لتوجيه و ممكن يطلق عن بعد شرط توجيهه الجيد قبل المعركة و في أماكن تضمن أصابة مباشرة للهدف المرصود... هذا الصاروخ يتم التحكم به عن طريق عصا الكترونية عن بعد بواسطة جهاز لاسلكي بين الصاروخ و بين قاعدته الموصولة بعصا التحكم..


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
آر بي جي



الآر بي جي(بالإنجليزية:RPG) هو قاذف صاروخي عديم الارتداد يرمى من على الكتف الأيمن ويستعمل ضد الآليات والمدرعات الثابتة والمتحركة كما يمكن استخدامه ضد تحصينات العدو ومنشآته. أكثر الأوقات يعرف الآر بي جي بمعناه الإنجليزي (Rocket Propelled Grenade) و لكن أخذت من اللغة الروسية، و يعرف بالأحرف РПГ (آر بي جي) و يقصد بها روتشنوي بروتيفوتنكوفي جرانتوميوت (ручной противотанковый гранатомёт).



ظهر أول نموذج لهذا السلاح بعد الحرب العالمية الثانية عام 1952 وسمي بـ(RPG-2) وكان فعالاً في ذلك الوقت ولكن عيبه الرئيسي يتمثل في ارتفاع مساره والذي حدد مداه بـ100 متر فقط.
قام السوفييت بصنع نموذج مطور عنه وسمي (RPG-7) وصنع هذا السلاح عام 1959 وأول ظهور له كان في عرض عسكري في موسكو عام 1962 وقد أثبت هذا السلاح جدارة وفعالية كبيرة لما يمتاز به من مميزات عديدة قلما تتوفر في سلاح آخر، ومازال هذا السلاح واحداً من أكثر القاذفات الصاروخية الخفيفة انتشاراً في العالم.

يستخدم هذا السلاح في جميع الجيوش التي تتسلح من مصادر شرقية سواء في أفريقيا، آسيا، دول أمريكا اللاتينية أوالشرق الأوسط. وقد استخدم هذا القاذف على نطاق واسع في معظم العمليات العسكرية التي خاضتها الجيوش العربية والمقاومة الفلسطينية ضد إسرائيل وخاصة في حرب عام 1973 حيث اثبت فاعلية كبيرة في تدمير دبابات الإسرائيليين وآلياتهم ولقد شهد هذا السلاح استخداماً واسعاً في أفغانستان ولدى أفراد المقاومة العراقية. يصنع هذا السلاح في عدد من الدول بالإضافة إلى روسيا منها: ألمانيا الشرقية، الصين، رومانيا، مصر.

مواصفات السلاح:

قاذف الصواريخ المطور RPG-7
قاذف الصواريخ RPG-7 مزود بمنصب (مثبت)

أ- القاذف

الطول: 100 سم
الوزن: 5.6 كجم
العيار: 40 ملم
السبطانة: من خلائط معدنية خفيفة ومطلية بطبقة من النيكل كروم لمنع الصدأ ولتحمل الحرارة

ب - القذيفة

الطول الإجمالي: 92.5 ملم
الوزن: 2.250 كجم
قطر القذيفة: 85 ملم
طول الحشوة الأولى: 28.5 سم
قدرة النفاذ في الفولاذ: 17 سم
قدرة النفاذ في المنشآت الأسمنتية: 25 سم
وزن المادة المتفجرة: 240 جم.

جـ - المنظار

( يسمى الموجه)الوزن الكلى مع العدة: 420 جم
البطارية: بطارية عالمية رقم 1
يستخدم للرماية على أهداف من 100 - 500 متر
التكبير: 2.5 مرة تقريبا (لايكبر الهدف ولكن يوجه القاذفه نحو الهدف )
الكهرباء: 1.5 فولت
الطول: 17.3 سم
السمك: 63 سم
العرض: 14.9 سم
المزايا التكتيكية للسلاح: ( الخواص التعبوية)
القدرة على تدمير جميع أنواع الآليات والمدرعات وبعض أنواع الدبابات
طاقم السلاح مكون من فردين ويمكن لفرد واحد استخدامه ( اعداد السلاح عددين عدد 1 يحمل القاذفة وعدد 2 يحمل بندقية فاز )
خفيف الوزن وصغير الحجم
متانة الصنع وقلة الأعطال
سهل الاستخدام والتعلم عليه
مدى طويل نسبياً
دقة الإصابة خاصة باستخدام المنظار ( الموجه)

الأداء:

المدى الفعال: 500م ضد هدف متحرك / 750م ضد الأهداف الثابتة (المدى الؤثر 500م)

المدى الأقصى: 950(القذيفة التي تحمل كبسولة تأخيرية في الصاعق)

عمق الاختراق: 170 ملم في الدروع / 250 ملم في المنشآت الأسمنتية

نظام الإطلاق: بالطرق

معدل الرماية النظري: 5 قذائف في الدقيقة

معدل الرماية العملي: قذيفتين في الدقيقة

الإزاحة الجانبية: (مسافة السبق) على تدريج المسافة الميكانيكي من 0 إلى يمين وشمال

تكون القذيفة جاهزة للانفجار بعد ( 20 ) متر من الإطلاق

تدريج السدادة : من 100 إلى 500 م

تأثير اللهب الخلفية : 15 م (20 متر)

الذخيرة: حشوة جوفاء تنفجر ذاتياً في نهاية المدى للقذيفة التي تحمل كبسولة تأخيرية أو بالاصطدام بالنسبة للقذيفة التي لا تحمل كبسولة تأخيرية

الطاقم: شخص

مزود بجهاز تسديد عادي فريضة (فرضة) وشعيرة وجهاز بصري مكبر (موجه) مع تدريج لقياس المسافات وله مصباح لإنارة الشاشة ليلاً، والقواذف الحديثة مجهزة بجهاز تسديد يعمل على الأشعة تحت الحمراء
بعض القواذف مزودة بمنصب (مثبت)

ليس له ارتداد, وينتج لهب من الخلف ولذا يجب ألا يكون خلفه أحد أو مواد متفجرة أو حارقة بمسافة كافية (30 متر)، ويجب ألا تكون خلفه حواجز أو جدران لمسافة (5 متر) على الأقل

النماذج المطورة مثل RPG-7D تطلق قذائف ضد الأشخاص وقذائف إضاءة وقذائف دخانية.

,وتقوم بعض الدول المنتجة لهذا القاذف باستحداث أنواع مطورة من الذخائر القادرة على التعامل مع أنواع الدروع المتطورة وخصوصًا دروع السيراميك والدروع النشطة التي تضم شرائح من مواد متفجرة توضع على أجناب المدعة أو على الأجزاء الحساسة من البرج. ومن أنواع الذخائر المطورة تلك مقذوف الكوبرا المزود بـ "سن" مصنوع من معدن ذو كثافة عالية (مادة التنجستين في الغالب) وطابة تأخيرية مما يتيح اختراق التدريع الإضافي وثم انفجار الحشوة الفعالة إما داخل المركبة
.







morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
القاذف شيبون

-المصنع: الصناعات الاسرائيلية (IMI)

-تعريف:هو قاذف صاروخي محمول يمكن استخدامه ضد مختلف العربات المدرعة وضد
التحصينات وقد تم تطويره خلال العام 1990 ليكون سلاحا ذات تكلفة قليلة وفعالية كبيرة لردم الهوة بين الاسلحة المحمولة المضادة للدروع ذات القدرة الخفيفة على خرق الدروع مثل RPG-7 و LAW وبين الصواريخ الموجهة المضادة للدروع ذات التكلفة العالية .
وهذا السلاح يستخدم حاليا بشكل محدود في الجيش الاسرائيلي من قبل الوحدات الخاصة حيث اخذ مكان القاذف B-300 .

-المدى:600 م. كحد اقصى.

-نظام التسديد والاطلاق:
-جهاز قياس مسافات لايزري.
-جهاز قياس رياح طوال المسافة حتى الوصول الى الهدف.
-جهاز قياس الحرارة.
-جهاز قياس الانحناء.
-جهاز لمتابعة الاهداف المتحركة.

الذخيرة:
-قذيفة ضد الدروع والتحصينات ذات راس حربي مترادف قادر على خرق 800 ملم
من الفولاذ المقوى للدرع المتفجر او 500 ملم من الاسمنت المسلح.

-قذيفة ضد التحصينات والافراد ذات راس حربي مترادف .
حيث تقوم العبوة الاولى بخرق الاسمنت المسلح والعبوة الثانية تنفجر داخل المبنى اما الحالة المضادة للافراد فان العبوة الامامية والعبوة الخلفية تنفجران على ارتفاع معين فوق الهدف.

-طول السلاح :متر واحد
-وزن السلاح:9 كلغ









morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
يعتبر من أكفأ صواريخ الجيل الثاني المضادة للدروع و الدبابات و هو الصاروخ الفرنسي ( ميلان ) .
الصاروخ ( ميلان ) هو صاروخ متوسط المدى موجه بالسلك لسلاح المشاة و بمدي يتراوح ما بين (25 إلى 2.000) متر و هو صاروخ مضاد للدبابات و متعدد المهام ضد الأهداف الأرضية المختلفة .
(ميلان 3) هو آخر نسخة عن هذا الصاروخ وهو في الإنتاج منذ عام 1992 وهو يتميز برأس حربي مزدوج يستخدم ضد الدروع التفاعلية الحديثة ، و مزود بخاصية مقاومة أي وسائل حرب إلكترونية للشوشرة عليه ، ( ميلان 3) معروض للزبائن كنسخة محسنة عن النسخ التي يمتلكونها مثل ( ميلان) 1 & 2 & 2t .

المزايا الرئيسية :-
إمكانية حمله بواسطة جنديين .

مضاد لوسائل الإعاقة الإلكترونية.
نسبة قتل الهدف 100%.
يستخدم ضد الأهداف الأرضية المختلفة .
الدقة ، مرونة الاستعمال التكتيكي ، سهل التموين
يستحوذ علي نسبة 75% من السوق العالمي للأسلحة المضادة للدبابات .

و لقد تم تصنيع أكثر ( 350.000) صاروخ (ميلان ) من النسخ (1 & 2 & 2t & 3) ، و يستخدم هذا الصاروخ من قبل (43) دولة في العالم و هي تمثل 75 % من السوق العالمي للأسلحة متوسطة المدى المضادة للدبابات.
ومن أهم الصراعات التي تم استخدام الصاروخ فيها ( الحرب في جنوب لبنان بين سوريا ــ إسرائيل ) & ( حرب الخليج الأولي بين العراق ــ إيران ) & ( حرب جزر الفوكلاند بين الأرجنتين ـــ بريطانيا ) & ( وفي التشاد و أفغانستان ) و 23 معركة أخرى
و في حرب الخليج الثانية عام 1991 نسبة 92% من ضربات الصاروخ إصابة أهدافها بكل دقة.

المواصفات الخاصة بالصاروخ :-
وزن الصاروخ : 11.8 كجم
وزن القاذف : 17 كجم
الطول : 1.20 م
القطر : 125 مم
التوجيه : قيادة آلية إلى خط البصر
المدى : يتراوح بين 25 إلى 2000 متر
السرعة : 200 متر في الثانية

و من الدول التي تمتلك الصاروخ هي( جمهورية مصر العربية):-
و قد دخل الصاروخ الخدمة منذ عام (1978) و هي تقوم بتصنيع الصاروخ في (شركات الهيئة العربية للتصنيع) بترخيص من الشركة الفرنسة المصنع له .
و النسخ التي تمتلكها مصر من الصاروخ ( ميلان ) هي النسخة (1 &2) و قد تم تطوير القاذف الخاص بالصاروخ و تزويده بأجهزة ( الرؤية الليلية بالإشعاع الحراري ) و هو أحدث مجال معمول به في الدول المتقدمة و ذلك بديلا عن استخدام الصمامات و هذه الأجهزة يتم تصنيعها في ( الشركة العربية العالمية للبصريات ) و هي التي قامت بتركيبها علي القاذف الخاصة بهذا الصاروخ و هذه الأجهزة تساعد في استخدام الصاروخ في الأعمال القتالية ليلا أو نهارا و في ظروف الرؤية الصعبة .

و طبقا للتقرير الاستراتيجي الخاص بالشرق الأوسط و الصادر من ( مركز لندن للدراسات الاستراتيجية ) فان مصر تمتلك حوالي (250) قاذف أما عدد الصواريخ التي تمتلكها مصر فهو غير معروف طبقا لهذا التقرير .​






morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
صواريخ مضادة للدبابات روسية الصنع، من طراز (Sagger AT-3) وهى من صواريخ الجيل الاولالموجهه بالسلك حيث يوجه لرامى الصاروخ ثم يتابعة ببصرة حتى يتلاقى مع الهدف وهو شئ صعب الى حد ما ويحتاج الى تدريب كما انة يعرض الرامى لبعض الاخطار منها امكانية اصابتة اثناء متابعة الهدف ....
ولكن لة مميزات أيضا منها رخص ثمنة وقوتة الفعالة ضد الدروع الحديثة كما ان مداة يصل فى بعض الاحيان لمدى مدفع الدبابة نفسة

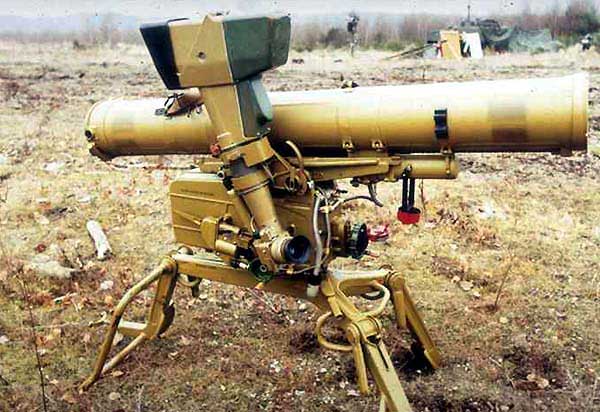

وهذة صورة الصاروخ






AT-4 Spigot






morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75

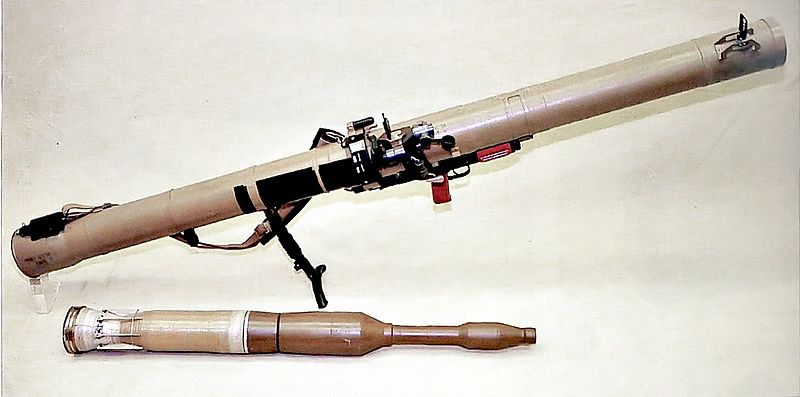

RPG-7 .

هذه الصورة تم تصغيرها تلقائيا . إضغط على هذا الشريط هنا لعرض الصورة بكامل حجمها . أبعاد الصورة الأصلية 700x496 وحجمها 67 كيلو بايت .




breech = مؤخرة السلاح ، وهي فى ذات الوقت صمام التنفيس عند إشتعال الشحنة الدافعة ، وعند الرمي يجب الإبتعاد عنها لمسافة لا تقل عن 20 م .
Wooden heat shield = الترس الخشبي الواقي من الحرارة ، ويقي هذا الترس ، كتف ووجه الرامي ، من الحرراة الناتجة عن الرمي .
Opitical sight = المنظار البصري للسلاح نوع PGO-7 وهو بقدرة تكبير 2.7 X ، وبه محدد مدى للأهداف المثالية ( كالدبابات مثلاً ) التي يبلغ إرتفاعها 2.7 م .
Iron sight = المنظار الحديدي الأمامي ، ومعظم قاذفات RPG-7 لا تشتمل على المنظار البصري ، وتعتمد على هذا المنظار الحديدي فى التصويب بالتهيئه من المنظار الخلفي .
Grenade = القذيفة الأصلية PG-7V ، وهي ذات رأس حربي بحشوة جوفاء ، وقدرة إختراق 260 ملم من التدريع الفولاذي .

هذه الصورة تم تصغيرها تلقائيا . إضغط على هذا الشريط هنا لعرض الصورة بكامل حجمها . أبعاد الصورة الأصلية 700x460 وحجمها 85 كيلو بايت .

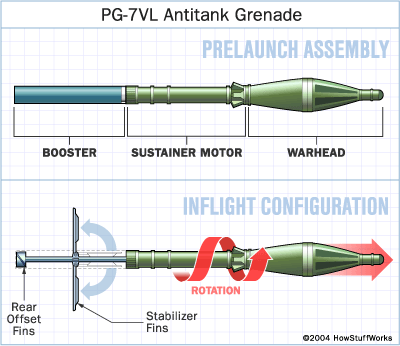

Booster = الدافع الإبتدائي للقذيفة ، ويقتصر دوره ( لحمايه وجه الرامي من اللّفح الخلفي ) على دفع القذيفة لمسافة 11 م ، قبل إشتعال المحرك الدافع الرئيس للمقذوف .
Sustainer Motor = المحرك المساند الرئيس ، ويتولى هذا دفع المقذوف بعد مسافة 11 م الأولى ، وصولاً حتى المدى الأقصى 920 م .
Warhead = الرأس الحربي ، وهو بقطر 85 ملم ( قطر فوهة السبطانة 40 ملم ) ، ويزن 2.6 كلغم ، وهناك خمسة أشكال من الرؤوس الحربية للسلاح .
Rear Offest Fins = زعانف إتزان خلفية صغيره ، توفر للمقذوف دوران بطيء ، بقصد المحافظة على طيران مسطح قدر الإمكان .
Stabilizer Fins = زعانف الإتزان الكبيرة ، وعددها أربعة ، تشبه نصل السكين الحادة . والغرض منها توفير طيران متوازن للمقذوف ، وصولاً حتى هدفة .

هذه الصورة تم تصغيرها تلقائيا . إضغط على هذا الشريط هنا لعرض الصورة بكامل حجمها . أبعاد الصورة الأصلية 700x468 وحجمها 87 كيلو بايت .

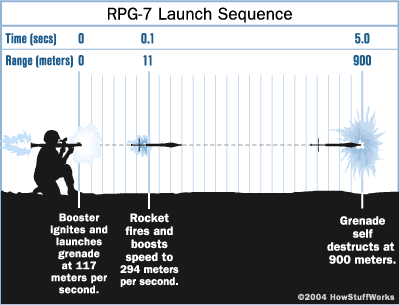

- المرحلة الأولى ، إطلاق النار بالقاذف RPG-7 من مكان مفتوح ( مدى خطر اللّفح الخلفي يصل إلى أكثر من 20 م ) ، وبسرعة إطلاق تبلغ 117 م/ث .
- المرحلة الثانية ، بعد تجاوز مسافة 11 م من القاذف ، وبزمن قدره 0.1 ثانية ، محرك الدفع الرئيس ينطلق ، ليدفع الصاروخ بسرعة 294 م/ث .
- المرحلة الثالثة ، بعد وصول الصاروخ لمسافة 900 م ، وبزمن قدره 5.0 ثانية ، ينفلق الرأس الحربي عن طريق صمام التدمير الذاتي .

التعديل الأخير:

morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
القاذف B-3OO

-المصنع: الشركة الاسرائيلية (RSD)
-تعريف: سلاح مضاد للدروع محمول ومقذوف من على الكتف مخصص لوحدات المشاة والمظليين للاستخدام ضمن ميدان المعركة المفتوح او ضمن ميدان المعركة وسط المباني.
يشغل نظام B300 بسهولة وهو يتطلب بضع ساعات فقط من التدريب ليصبح الرامي راميا فعالا وذو اصابات دقيقة وذلك في كافة الاحوال الجوية وعلى مختلف انواع الاراضي ويمكن استخدام السلاح بعدة وضعيات (وقوفا - ركوعا - جلوسا - انبطاحا )

المدى: 500م.
نظام التسديد:بواسطة منظار تلسكوبي .
الذخيرة : -القذيفة MK1-HEAT ذات الحشوة الجوفاء مضادة للدروع.
-القذيفة HEFT قذيفة شديدة الانفجار وخارقة تستخدم ضد الابنية والدشم الاسمنتية او الجدران وهي مؤلفة من عبوة ناسفة اولية تحدث بانفجارها فجوة في الحائط بينما تقوم العبوة الثانية بالمرور داخل الفجوة لتنفجر خلف الحائط.
-الصاروخ يوجد في مستوعب يستخدم لمرة واحدة وهو متصل بخلفية القاذف حيث توجد كافة التوصيلات الميكانيكية والكهربائية والتي تكفيه فقط ل 20 ثانية.



morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
السلاح المضاد للدروع "SPG-9 "
تصنع الجمهورية الاسلامية هذا السلاح الروسي الاصل SPG-9 و هو سلاح مضاد للدروع
المواصفات :
range, HEAT المدى الفعال : 1000م
armor penetration مدى الاختراق : 400 مم.
fire control : DVO, II
ammunition types نوع الذخيرة : HEAT, HE-RAP, AP AT hollow charge
weight الوزن : 60 كلغ .
dimensions L xW x H : 2.11 x 0.99 x 0.8
crew طاقم العمل : 3 او 4

(منقول)




morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
النوع: قاذف صاروخي مضاد للدبابات يستخدم مرة واحدة.
بلد المنشأ: الولايات المتحدة الأمريكية.
العيار: 66 ملم.
المقاييس

طول القاذف
655 ملم مطوياً - 893 ملم عند الرمي.
طول القذيفة
508 ملم
قطر القذيفة
66 ملم
الوزن الإجمالي
2.36 كجم
وزن القذيفة
1 كجم
المدى الأقصى
1000 م
الاختراق
300 ملم ضد الدروع
نظام الإطلاق
بالطرق
الذخيرة
حشوة جوفاء
الطاقم
شخص واحد




إنضم
16 مارس 2008
المشاركات
1,927
التفاعلات
59
صواريخ مضادة للدبابات روسية الصنع، من طراز (Sagger AT-3) وهى من صواريخ الجيل الاولالموجهه بالسلك حيث يوجه لرامى الصاروخ ثم يتابعة ببصرة حتى يتلاقى مع الهدف وهو شئ صعب الى حد ما ويحتاج الى تدريب كما انة يعرض الرامى لبعض الاخطار منها امكانية اصابتة اثناء متابعة الهدف ....
ولكن لة مميزات أيضا منها رخص ثمنة وقوتة الفعالة ضد الدروع الحديثة كما ان مداة يصل فى بعض الاحيان لمدى مدفع الدبابة نفسة

وهذة صورة الصاروخ







AT-4 Spigot




تحياتي أخي ... موضوع متعوب عليه و لكن يا ريت تعيد النظر في بعض المعلومات و الصور

الصورتين الأولى و الثانية هما للمنظومة كورنيت AT-14 و الصورة الأخيرة ميتس AT-13 .... تحياتي مرة أخرى


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
لقاذف الصاروخي RPG-29
ار بي جي – 29هو قاذف صاروخى انبوبي الشكل
مصمم ليتم حمله واستخدامه عن طريق فرد واحد
يركب على قمة القاذف جهاز التصويب الانبوب أو جهاز الرؤية الليلية المناسب.
يتوفر للقاذف نوعين
من المقذوفات الأولى PG-29V وهى عبارة عن مقذوفة حشوة جوفاء مزدوجة للتعامل مع الدروع المتفجرة النشطة (EAR).
والثانية هى TBG-29V القذيفة الحرارية المضادة للأفراد.
لايعمل محرك الصاروخ قبل مغادرته للقاذف حماية للرامي من الاحتراق.
وبمجرد خروج الصاروخ من القاذف تنفرد ثمانية زعانف لتحافظ على ثبات واتزان الصاروخ في الهواء
والصاروخ ذو رأس قوية للغاية
فقد أفادت بعض التقارير عن إصابة الدبابات الروسية من نوعى T80 و T90 أثناء التجارب
وهو مافشلت فيه القذائف الفرنسية من نفس العيار.
ويتوفر السلاح فى سوق السلاح بسعر 500$ لكل قاذف و 300$ للصاروخ.
وقد اعلنت صحيفة هآرتس الاسرائيلية
بأن معظم إصابات الميركافا التى حدثت فى شهرى يوليو وأغسطس من عام 2006
فى الإشتباكات مع حزب الله فى لبنان تمت بهذا القاذف المتطور
والذى وصل من روسيا عن طريق سوريا الى مقاتلى حزب الله.
وقد نفى متحدث باسم وزارة الخارجية الروسية هذه المزاعم فى 10 أغسطس 2006.



المواصفات

مواصفات المنتج التي توفرها روسوبورونيكسبورت :

* عيار : 105 مم
* وزن القاذف : 11.5 كيلوغرام
* وزن الدانة (المقذوف) : 6.1 كغ
* المدي الفعال للضرب : 500 م
* الحرارة المناسبة للتشغيل : -50 ° الي 50 °
* معدل الاختراق فى الدروع المتجانسة(بعد الدروع المتفجرة النشطة):أكثر من 60 سم
* معدل الاختراق فى الدشم والمبانى : 1،50 سم
* سرعة الدانة (المقذوف) : 130 م / ث






morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,351
التفاعلات
75
ال آية جى أم-114 هيل فاير او الAGM-114 HELL FIRE :






تاريخ برنامج الصاروخ الهيل فير عام 1971 م بطلب من الجيش الأمريكي صاروخ مضاد للدبابات يمكن حملة على الحوامات المقاتلة , و كان اول صاروخ اسمه ال واي آية جي أم-114 هيل فير و دخل الخدمة عام 1981 و بدء الأنتاج 1982 م و هو مذود بباحث ليزر ( منزلق على اشعة اليزر ) و فى عام 1985 كان اول ظهور للصاروخ الهيل فير و كان أسمه آية جي أم-114 آية او الAGM-114A ليعلن بذالك الدخوا الفعلى للخدمة فى الجيش الأمريكى....... ملحوظة : لم يعد الصاروخ ال آية موديل يعمل فى الجيش الأمريكي و تم التخلص من باقي المخزون أما بالتدريب او بأعطائها الى دول مثل "مصر" حيث يتم اعطاء الأسلحة المتقادمة فى العمر الى العالم العربى ( حتى روسيا و الصين يفعلون ذالك )........... ثم جاء الهيل فير موديل بي ( AGM-114B ) اتكلم على خصائص الصاروخ بعد قليل مع بقية الأنواع و كان مخصص لقوات المرينز كى يستخدم على الحوامة الكوبرا و مذود بنظام حماية حتى لا ينفجر على سطح السفن ( نظام الآمان هو عبارة عن جهاز آمان للصاعق يستطيع الطيار/جنر من تعمير صاعق الرأس المتفجرة أثناء الطيران و ليس على سطح السفن ) .......... ثم جاء ال سي ( AGM-114C ) و هو مثل ال بي موديل و كان بدون نظام الحماية ....... ثم جاء الصاروخ الهيل فير دي ( AGM-114D ) مودبل للجيش الأمريكي و ال آي ( AGM-114E ) و كان مخصص للبحرية و المرينز لكن تم ألغاء البرنامج قبل أكماله ........ ثم جاء ال أف موديل ( AGM-114F ) و كان لديه حشوتين جوفاء ( 2 عبوات ناسفة ) و كان ال جي موديل للبحرية/مرينز ( AGM-114G ) لكن تم أيقاف برنامج البحرية و كان هناك تحديث اخر لل أف ( AGM-114F ) موديل سمى ب أتش موديل ( AGM-114H ) لكن تم أيقاف برنامج التحديث لموديل أف ( F ) , و بسبب استخدام ال أف ( F )موديل لحشوتين جوفاء متفجرة فكان الصاروخ اطول من ال آية و ال بي و ال سي موديل ( AGM-144A/B/C ) ............. ( و لكى تعلم ما هى الحشوة الجوفاء , هى مثل المستخدم فى الRPG او ال آر بي جي , لكن بالطبع اقوى و فيها عناصر كميائية مختلفة )....... الحشوتين الجوفاء تساعد على اختراق الدبابات المذودة بدروع تفاعولية.....

ثم جائت حقبة الهيل فير 2 او HELLFIRE 2 بعد حرب عاصفة الصحراء 1991م قام الجيش الأمريكى بتحديث الهيل فير بعد ان تم استخدام الدروس المستفادة بعد الحرب ....... و نتج عن ذالك صواريخ بمدى اكبر و طيار آلى للصاروخ دجتل و تم تذويد الصاروخ بباحث لا يتأثر بنظم الأعاقة و الشوشرة و بالرغم تذويد الصاروخ الجديد بحشوتين جوفاء متفجرين لكن جسم الصاروخ بستخدم نفس جسم الصاروخ لل آية/بي/سي موديل ( لقد ذكرت ان جسم ال أف موديل " AGM-114F " اطول بسبب الشاحنتين الناسفتين ) , ذالك بسبب استخدام اجهزه احدث و اصغر فى الصاروخ من السابق ........ و لدى الصاروخ امكانية الهجوم على الهدف أما مباشر ( الدرع جانبى/الأمامى/الخلفى للدبابة ) او من فوق ( سطح الدبابة حيث اضعف التدريع ) , وعادته ما يستخدم الصاروخ الجديد الهجوم المباشر على الحوامات و المدرعات الخفيفة و الهجوم من فوق للدبابات قوية التدريع و الأهداف التى تقع وراء ساتر ........... و سمى الصاروخ الجديد ب ال جاًى موديل او ( AGM-114J ) للجيش الأمريكى و ال كي موديل للبحرية/مرينز ( AGM-114K ) مذود بنظام الآمان الذى ذكرتة عن ال بي موديل , و لقد تم ألغاء ال جاي موديل ( AGM-114J ) للجيش الأمريكي و اصبح يستخدم ال كي موديل ( AGM-114K ) الذى يستخدمة البحرية و المرينز....... ويمكن للصاروخ الأشتباك مع اهداف جديدة أثناء الطيران و تجديد المعلومات من الطيارة الأم.....



ال "أل" ( AGM-114L ) موديل أسفل كما ترون الحشوتين المتفجرتين الجوفاء مع الباحث الرادارى...... و فى المنتصف هيل فير 2 " كاي" موديل ( AGM-114K ) بة الحشوتين المتفجرتين الجوفاء ..... و فى أعلى ال "أم" موديل ( AGM-114 M ) المخصص للبحرية الأمريكية و يحمل شحنة ناسفة لتدمير السفن .....

كل الطرازات السابقة كانت تستخدم باحث ليزر ...... لكن بعد قدوم الأبتشى الونج باو ( AH-64D LONG BOW ) كان يجب اعطاء الأبتشى سلاح جديد يليق بقدرتها الجديدة و على استخدام الرادار ال أف-سي-آر ( FCR ) ....... فجاء الصاروخ الجديد ال آية.جي.ام-114ال لونج باو هيل فير ( AGM-114L LONGBOW HELLFIRE ) و الذى مذود بباحث رادارى .... و لقد تم البدأ فى البرنامج عام 1994م و تم السماح بأنتاج الصاروخ عام 1995م و لقد دخل الخدمة عام 1998م.......... و هى تعمل بطريقة أضرب و أنس ( FIRE AND FORGET ) بمعنى بعد أطلاق الصاروخ يمكن للطيار الأشتباك مع الأهداف الأخرى او ترك المعركة و يمكن للأبتشى لونج باو أطلاق 16 صاروخ هيل فير رادارى على 16 هدف و فى نفس الوقت توجية صواريخ هيل-فير رادارية بطريقة غير مباشرة الى اكثر من 128 هدف فى ثوان و ذالك بسبب الرادار ال FCR .............. هناك 2 موديل جدد يستخدمون جسم الصاروخ ال كي موديل ( AGM-114K ) لكن هناك بعض التغير ......... الموديل الأول يسمى ال أم ( AGM-114M ) و هو مصصم كي يستخدم على الحوامة متعددة المهام الخاصة بالبحرية الأمريكية ( انظر الى الصورة أسفل ) و لقد تم تذويدة بنظام آمان للصاعق احدث و تم تزويده بشحنة متفجرة ( لست جوفاء ) و تستخدم ضد السفن و الأهداف خفيفة التدريع و الحصون ( بيوت و عمارات ) ................. و الموديل الثانى و هو يستخدم بكثرة فى العراق و أفغانستان الأن هو ال "آن" موديل ( AGM-114N ) و تم تغيير الشحنة الجوفاء بشحنة قنبلة حرارية ( thermobaric warhead ) و هو مثل الFULE/AIR حيث يستخدم ضد المنازل , الكهوف , الأفراد و الأهداف خفيفة التدريع و يقوم بعمل الآتى :

- عند اطلاق الصاروخ و دخولة لكهف مثلاً يقوم الصاروخ بالأنفجار فى الجو من ثم يولد حرارة كبيرة قد تصل الى 4000 درجة مئوية و يقوم بقتل كل شىء فى الغرفة.

- و فى نفس الوقت يقوم بسحب الأكسوجين بأحراقة فيموت كل من فى الكهف/المنزل خنقاً حتى لو لم يكن فى الغرفة او منطقة الأنفجار المباشر ..... و الغريب ان النار تقوم بالألتفاف حول الجدران لتحرق الأكسوجين حتى لو لم تمت بالنار....

- يقوم بأصابة نزيف داخلى فى المخ و الأزن الوسطى , مما يؤدى الى الموت البطىء....

- يستخدم الباحث اليزر نظراً لدقة الصاروخ , حيث يمكنك ان تصوب الصاروخ كى يدخول الصاروخ من نافذة او باب كهف بدقة عالية.....

ملحوظة : الهيل فير "آن" ( AGM-114N ) ليس الصاروخ الوحيد الذى يستخدم القنبلة الحرارية , بل هناك صواريخ مثل الRPG7 ( آر.بي.جي-7 ) لديها قذائف حرارية و اعتقد لدي المقاومة العراقية منها , اما المجاهدين الأفغان فلا أعلم أذا كان لديهم ذالك ..... ومدى القتل اقل طبعاً من ال هيل فير.....

- ملحوظة تم توقف الأنتاج فى الصواريخ "آية" , "بي" , "سى" , "أف" ( AGM-114A/B/C/F ) , لكن مذال الأنتاج فى الصواريخ ال "كاى" , "أل" , " أم" , "آن" ( AGM-114K/L/M/N ) ........ و يتم استخدام الصواريخ المتقادمة فى العمر و التى تم أيقاف أنتجها أما فى التمرين بالزخيرة الحية أو أعطائها الى "مصر" ( تمتلك مصر 35 أبتشى لونج باو , أنظر الى مقال الدول المستخدمة للأبتشى ) ........... تم أنتاج اكثر من 60,000 صاروخ هيل فير حتى الآن .......




على اليمين حوامة أم أتش-60آر ( MH-60R ) تقوم بأستخدام الهيل فير "آن" موديل ( AGM-114N ) ......... و على الشمال صورة توضيحية للصاروخ هيل فير الرادارى......

- هناك نسخة تدربية للصاروخ هيل فير موديل "كاي" ( AGM-114K ) تسمى ال سي.آية.تي.أم-144كاى ( CATM-114K ) , للتدريب و هى تحل محل ال سي.آية.تي.أم-114آية ( CATM-114A ) و محل ال آية.تي.أم-114بي ( ATM-114B ).....

سلاح الأبتشى الرئيسى ضد الدبابات و المدرعات هو الهيل فاير , من أكفء نظم الصواريخ المضادة للدروع فى العالم , و هو ينقسم مثل جميع الصوارخ الى 3 اقسام , المحرك+الوقود , الشحنة الناسفة+ الصاعق , الباحث+ الطيار الآلى :

المحرك : محرك الأبتشى يعمل بالوقود الصلب , و اسمة سيكول تي.أكس-657 ( Thiokol TX-657 ) , و هو المحرك الأساسى منذ الموديل بي......

الشحنة الناسفة+ الصاعقيمكن تغير الشحنة الناسفة و الصاعق عند الطلب كما حدث مع ال "أم" و ال "آن" موديل ( AGM-114M/N )..... الذين تم تصنعهم من الصاروخ "كاى" موديل ( AGM-114K )

الباحث+ الطيار الآلىلقد تم تحديث و تغير الباحث و الطيار الآلى لكل موديل للصاروخ الهيل فير , لكى يواكب الأمكنيات الحديثة , و اذا تم ألغاء بعضهم مثل ال "دي" و "آيي" موديل ( AGM-114D/E ) فذالك بسبب وجود تقنيات و تكنولجى احدث منهم...... فلقد تم تحديث انظمة التوجية فى كل نوع.....

ملحوظة : يمكن تغيير الباحث حسب الطلب , حرارى , ليزر , رادارى او حتى شبة رادارى .... على الصواريخ الهيل فير....

خصائص الصاوريخ ال هيل فير :

ملحوظة : كل الأرقام تقربية و يجب على المجاهد ان يعلم ان مدى الفعلى للصواريخ اكثر من ذالك , حتى يأخذ الحزر ..... و ان العدو يستخدم الصواريخ الأكثر تقدمأً دائماً ...... فلن تجد طاقم أبتشى يستخدم الموديل "سي" بل سوف يستخدم الموديل الأجدث مثل ال "كاى" ( AGM-114K ) ..... و كلمة لو هى مدخل الشيطان ...... فيجب ان تعلم ان العدو دائماً بستخدم أحدث الأسلحة و اذا قال ان مدى الصواريخ مثلاً 20 كيلومتر أعلم أنها 25 او 30 كيلومتر .......

الوزن :

- لل آية.جي.أم-114بي/سي او ( AGM-114B/C ) المذود بباحث ليزر ..... الصاروخ يزن 45.7 كيلوجرام ........ و الشحنة الناسفة تزن 8 كيلوجرام تقريباً و هي شحنة جوفاء....

- لل آية.جي.أم-114أف او ( AGM-114F )المذود بباحث ليزر ..... يزن الصاروخ 48.6 كيلوجرام .......... و لدية شحنتين ناسفتين جوفاء ( 2 متفجرين ) يزن 9 كيلوجرام تقريباً.....

- لل آية.جي.أم-114كاى او ( AGM-114K )المذود بباحث ليزر ...... يزن الصاروخ 45.7 كيلوجرام ......و لدية شحنتين ناسفتين جوفاء ( 2 متفجرين ) يزن 9 كيلوجرام تقريباً....

- لل آية.جي.أم-114أل او ( AGM-114L ) المذود بباحث رادارى...... يزن الصاروخ 50 كيلوجرام......و لدية شحنتين ناسفتين جوفاء ( 2 متفجرين ) يزن 9 كيلوجرام تقريباً....

طول الصاروخ :

- لل آية.جي.أم-114بي/سي او ( AGM-114B/C ) المذود بباحث ليزر...... طول الصاروخ 1.63 متر.....

- لل آية.جي.أم-114أف او ( AGM-114F )المذود بباحث ليزر ...... طول الصاروخ 1.80 متر......

- لل آية.جي.أم-114كاى او ( AGM-114K ) المذود بباحث ليزر...... طول الصاروخ 1.63 متر.....

- لل آية.جي.أم-114أل او ( AGM-114L ) المذود بباحث رادارى...... طول الصاروخ 1.78 متر .....

العرض :

- العرض على جميع الأنواع 17.8 سنتيمتر ........ و 33 سنتيمتر بأجنة التحكم....

المدى : مدى الصواريخ من 8 الى 15 كيلومتر تقريباً ( حسب حالة الجو )..... و يمكن ان يكون المدى اكبر يفارق 5 كيلومتر... على جميع الأنواع

السرعة و المحرك : تصل سرعة الصاروخ من 1.3 الى 1.5 ماك ( 1500 كيلومتر فى الساعة تقريباً ) ........ اما المحرك فهوا سيكول تي.أكس-657 ( Thiokol TX-657 ) او أم-120آي1 ( M-120E1 ) يعمل بالوقود الجاف.....



...
هذه الصورة تم اعادة تحجيمها اضغط على الشريط الاصفر للحصول على الحجم الاصلي حجم الصورة الاصلي هو 644x459 ومساحتها 70 كيلو بايت


و يمكن للقوات الأرضية أستخدام الهيل فير مثل على همر او مدرعة.....


roon

عضو
إنضم
4 أبريل 2008
المشاركات
2
شكرا يا اخي morocco على هذا الموضوع الشيق واتحفتا بمشاركاتك


الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
8 أغسطس 2008
المشاركات
5,917
التفاعلات
22,801 92
السلاح المضاد للدروع "SPG-9 "
تصنع الجمهورية الاسلامية هذا السلاح الروسي الاصل SPG-9 و هو سلاح مضاد للدروع
المواصفات :
range, HEAT المدى الفعال : 1000م
armor penetration مدى الاختراق : 400 مم.
fire control : DVO, II
ammunition types نوع الذخيرة : HEAT, HE-RAP, AP AT hollow charge
weight الوزن : 60 كلغ .
dimensions L xW x H : 2.11 x 0.99 x 0.8
crew طاقم العمل : 3 او 4

(منقول)




إطلاق النار على شاحنة تابعة للجيش الأوكراني تبدو spg-9 أثناء النزاع في شرق أوكرانيا ،



المرفقات


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
