البندقية AK5 هي النسخة السويدية من البندقية الهجومية FN FNC مع بعض التعديلات البسيطة

حيث أُدخلت عليها تعديلات كثيرة، مثل الأخمص المجهز بوسادة في نهايته من المطاط لامتصاص رد الفعل

على كتف الرامي، يؤازره كابح ضوء اللهب المجهز بفتحات عكسية، من شأنها تقليل رد الفعل بالقدر

الذي يستطيع الرامي تحمله، إضافة إلى أجهزة التسديد الثلاثة الأكثر دقة، ومقبض الصلي ذي العتلة

الكبيرة التي تمكن الرامي من استخدامه وفوق يديه قفازات المناطق القطبية؛ ليس هذا فحسب، بل

شمل التعديل مبدل انتقاء الرمي، وواقي الزناد، وحلقات الحمالة، التي أصبحت جميعها تسمح للرامي


بالاستخدام في ظروف المناخ الشديدة البرودة، وتشغيلها وهو يرتدي قفازين بالاضافة إلى أُسقاط خيار

الرمي برشق من ثلاث طلقات من البندقية AK 5، بالمقارنة بالبندقية FN-FNC.

Ak5 هي البندقية الرئيسية المعتمدة للقوات المسلحة السويدية علما بأن Ak5 هي إختصار ل"

automatic carbine 5 " كما يطلق عليها أحيانا ب CGA5 إختصار ل Bofors Carl Gustav Automatic carbine 5

حيث تم استبدال Ak4 (G3 مصنوعة بترخيص ) ب Ak5 في الجيش السويدي.

النسخة المعدلة من قاذف القنابل Colt M203 يمكن إضافته للبندقية AK5 ويطلق عليها Ak 5 med granattillsats.


النموذج Ak5 مزود بقاذف القنابل M203



. الوصف

معدن البندقية مطلي بالكامل بإنهاء متميز بمادة المينا الخضراء الداكنة، وهذا يسهل التعرف على

البندقية دون سواها، ويحمي البندقية من العوامل الجوية.

أُنتجت البندقية AK 5 بنموذج واحد يحمل أخمصاً قابلاً للطي، يقلل من طول البندقية حوالي 255 مم

عند الطي، ما يسهل عملية الاستخدام والتداول.

وتحمل البندقية علامات مميزة، فأسفل يمين المستقبل شهر وسنة الصنع، وعلى الجانب الأيسر للهيكل

الرقم المسلسل للسلاح، وأيضاً شهر وسنة الصنع.

الإصدارات:

FFV Ak 5:


النسخة الأساسية والمعيارية التي تشمل المنظار أو المسدد الحديدي .

FFV Ak 5B:

Ak5B مزودة بمسدد بصري

الاصدار Ak5B مزود بمنظار للتصويب وبعض التعديلات حيث تشمل قابلية لتركيب المنظار البصري

SUSAT 4x L9A1 بالاضافة إلى وسادة للخد مثبتة على الأخمص وإزالة المنظار أو المسدد

الحديدي (في الغالب يستخدمها قائد الفريق أو السرية).

الأوزان:
مع المخزن :4.8 كيلو جرام.
بدون المحزن: 5.4 كيلو جرام.

Bofors Ak 5C / Bofors Ak 5CF:




Ak5c هي أحدث نسخة مطورة من البندقية Ak5 التي سارت لكي تجاري أكثر البنادق المعيارية

حيث تم إدخال الكثير من التحسينات من أهمها MIL-STD-1913 rail الذي يسمح بتركيب

المسددات والكشافات والمناظير البصرية مثل المسدد التقريبي Telescopic Sights” " و Image Intensifier)) الذي يسمح بالرؤية أثناء الليل.

قبل أن يتم إنتاج الكميات الضخمة من بندقية Ak 5C كان لابد أن يتم تقييمها ميدانيا وتم ذلك عن

طريق وحدات معينة التي كانت تستخدم النموذج Ak5CF حيث F اختصار للكلمة السويدية försök والتي تعني تجريبي , تم الانتهاء من التجارب في عام 2005 حيث تم التوقيع مع شركة Saab Bofors Dynamics لإجراء التعديلات على 40,000 بندقية خلال 4 سنوات كما أن

عمليات التسليم المقررة بدأت في يونيو / حزيران 2006 حيث تم تصديرها إلى أفغانستان(قوات ISAF) و تشاد(EUFOR Chad) وكوسوفو (KFOR).
الميزات الجديدة لAk5c مقارنة ب AK5 الأساسية:
أخمص البندقية قابل للطي.


مسدد أو منظار حديد قابل للطي عند حالات الطوارئ (مدى الرؤية يصل إلى 300 متر).

مقبض للترباس ألي.

المخازن بلاستيكية وشفافة.

مزودة بنظام MIL-STD-1913 Picatinny الذي يسمح بكثير من الإضافات للبندقية.

يستخدم قبضة مسدس جديدة(على غرارا Ksp 90)

تعديل hand guard لحماية الشخص من سخونة السبطانة و تسمح بإضافات مثل قاذف القنابل M203.

مزود بمقبض عمودي يمكن وضعه في المقدمة ( قابل للنزع)

مزودة بكاتم ب Flash Suppressor الذي يمنع ظهور نيران أو شعاع الرصاصة اثناء إطلاقها من الفوهة خاصة في الليل.

يمكن إضافة حربة في المقدمة.


*البعض يعتقد إضافة قاذف القنابل M203 إلى البندقية Ak5 تصبح تسميتها Ak5c لكن هذا الإعتقاد غير صحيح.

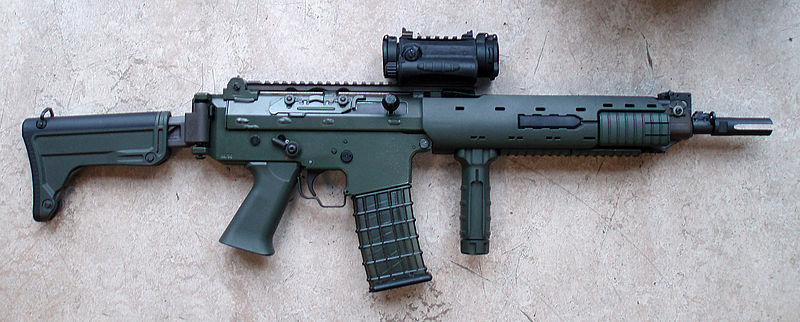

Bofors Ak 5D:




Ak5d لديها سبطانة قصيرة بالإضافة إلى Handguard لحماية اليد من الحرارة أثناء إطلاق

النار بالاضافة إلى نظام MIL-STD-1913 rail . نظرا لصغر أبعاد Ak5D فهو مناسب لوحدات

حرب المدن وأطقم المركبات وذلك لخفة وزنه وإعتبارا لطبيعة المهمات للوحدات القتالية بالاضافة تم

تسليح الشرطة السويدية بالنفس النموذج Ak5D .

بالاضافة إلى Ak5dMk2 التي تعتبر ترقية ل Ak5c ولكن مع سبطانة أقصر.

CGA5C2:
هي نموذج تجريبي خلال التعديلات والإضافات على البندقية الأساسية Ak5.

CGA5P:

تم تزويد كلا من الشرطة السويدية والنرويجية بهذا النموذج والذي يعتبر نسخة خاصة من الإصدار

Ak5D والذي يسمى في الغالب Ak5DP حيث تم تغيير لونها إلى الأسود بدلا من الأخضر مع

إمكانية تعطيل إطلاق النار أليا بالإضافة أن المسددات ثابتة . بالإضافة إلى نظام MIL-STD-1913

الذي يسمح بتركيب المسددات التقريبية و مسدد النقطة الحمراء Red Dot . بعكس النسخة

العسكرية ماعدا Ak5c تحتوي نسخة الشرطة على Safety Catch خيار الأمان من الجانبين.

المواصفات العامة والفنية:

1.النوع : بندقية هجومية .
2. بلد المنشأ: السويد وبلجيكا.
3. الاستخدام: تسليح لوحدات الجيش والوحدات الخاصة والشرطة، وأيضاً الوحدات الشبه عسكرية.
4. المستخدمون: الشرطة والقوات الخاصة والجيش السويدي والشرطة النرويجية.
5. النماذج المنتجة: AK 5 CGA5P - CGA5C2-Ak5D -Ak 5C -Ak 5B-.
البنادق المنتجة: ~190,000 + 5,200 (Ak 5B)
1. الأبعاد
الأخمص ممدود: 1008 مم (39.70 بوصة).
الأخمص مطوي: 753 مم (29.65 بوصة). أ. الطول الإجمالي
450 مم (17.71 بوصة). ب. طول الماسورة
2. الوزن فارغة: 3.9 كجم.
3. الحلزنة: ماسورة محلزنة ست حلزنات (إلى اليمين).
4. التلقيم: خزانة صندوقية، قابلة للنزع.
5. الذخيرة: عيار 5.56 × 45 مم NATO.
6. سعة الخزانة: 30 طلقة.
7. آلية التشغيل: غازي آلي (رمي انتقائي).
8. الإقفال: مزلاج دوار.
9. معدل الرمي: 650 إلى 700 طلقة/ دقيقة.
10 –سرعة الخروج من الفوهة : 930 متر في الثانية.
10. المسددات: قمحة أمامية ثابتة، داخل دائرة معدنية، وفرضة خلفية داخل حافظة، والفرضة قابلة للتعديل بواسطة الرامي، طبقاً لمسافة الهدف ميدانياً.
11. بدء الإنتاج: عام 1984، وحتى الآن.
12. آلية الأمان
أ. ممسك أمان يدوي، وعتلة انتقاء على الجانب الأيسر للمستقبل (فوق الزناد).
ب. للتأمين: أدرهما إلى الحرف S.
ج. للرمي الفردي: أدرهما إلى الرقم 1.
د. للرمي الآلي: أدرهما إلى الرقم 30.
13. طريقة التفريغ
أ. اضغط على ممسك الخزانة (أمام واقي الزناد مباشرة).
ب. انزع الخزانة، إلى الخلف.
ج. اسحب مقبض الصلي إلى الوراء، لإخراج أي طلقة موجودة في حجرة الانفجار.
د. تفقد غرفة الاختراق من خلال منفذ اللفظ.
هـ. أفلت مقبض الصلي لتعود الأجزاء إلى الأمام.
و. اضغط على الزناد والماسورة في اتجاه آمن.
ز. ركب الخزانة الفارغة.
14. المصنعون: Bofors Carl Gustaf ABو Zaklady SA. (السويد).

المصادر:
http://www.moqatel.com/openshare/Behoth/Askria6/AslihaEncy/ch1/index.htm

http://world.guns.ru/assault/as35-e.htm

http://en.wikipedia.org/wiki/Ak_5

رد: البندقية السويديةak5

بعض المقاطع عن AK5 حيث أن البندقية غير منتشرة بكثرة
[youtube]E_N7IeksQYE[/youtube]

[youtube]3Qu0vKaL9Mg[/youtube]

[youtube]T1U1GTJlAGY[/youtube]
[youtube]5EFp26eoFMQ[/youtube]

رد: البندقية السويديةak5

تقييم واحلى تقييم على الجهد الشخصي فقط تستاهل اله موضوع مثل هذا افضل من الف موضوع في قسم الاخبار

رد: البندقية السويديةak5

حياك الله وبارك الله فيك
شرفني مرورك​

رد: البندقية السويديةak5

يبدو ان السويديين لم يسيروا خلف الركب الاوروبي وحافظوا على الشكل التقليدي للبندقية

رد: البندقية السويديةak5

يبدو ان السويديين لم يسيروا خلف الركب الاوروبي وحافظوا على الشكل التقليدي للبندقية
و مع ذلك اخي الزعيم فهي و حسب مواصفاتها ممتازة لانها ببساطة تطوير رائع لبندقية مميزة

رد: البندقية السويديةak5

حياكم الله
بالنسبة للبندقية صنع منها نماذج مخصصة لحرب المدن ونماذج للاقتحام ونماذج للمشاة
بحيث أنها لاتحتاج إلى إستيراد سلاح لكل وحدة قتالية.

رد: البندقية السويديةak5

إعادة رفع للصور حيث انني سعيت جاهدا أن تظهر للجميع

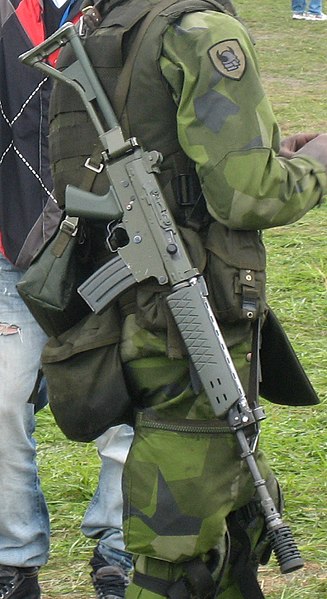

Ak5 الأساسية

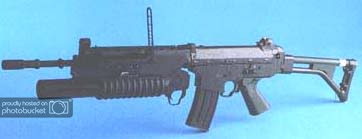

ak5 مزودة بقاذف القنابل M203

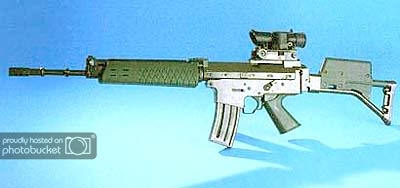

ak5B

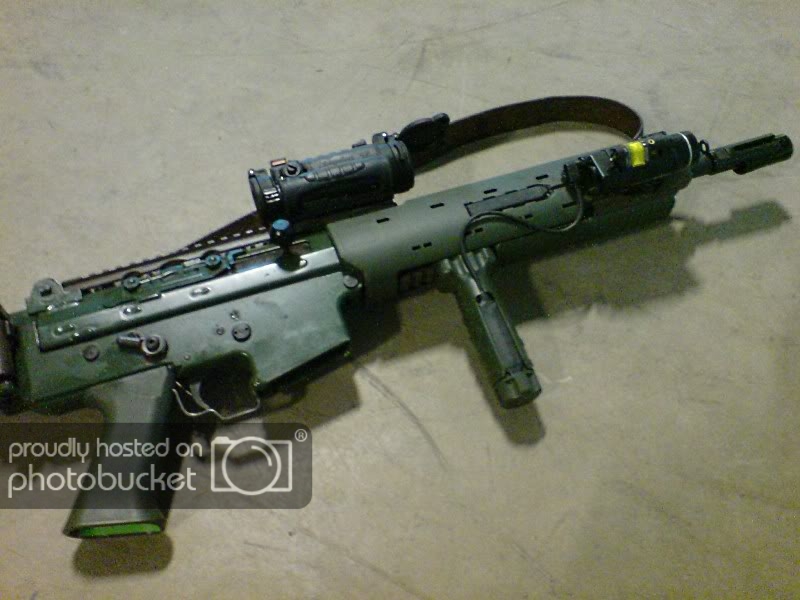

Ak5C






Ak5D



Ak5D مع مسدد بصري



رد: البندقية السويديةak5

والله أول مره أسمع عن هذه البندقيه أو بالاصح مواصفاتها والبندقيه رائعه صراحتآ والأروع الجهد المبذول في هذا الموضوع كل التحيه والتقدير لك أخي العزيز رفع الله قدرك وأعلى شأنك ولك أحلى تقييم.

رد: البندقية السويديةak5

والله أول مره أسمع عن هذه البندقيه أو بالاصح مواصفاتها والبندقيه رائعه صراحتآ والأروع الجهد المبذول في هذا الموضوع كل التحيه والتقدير لك أخي العزيز رفع الله قدرك وأعلى شأنك ولك أحلى تقييم.

بارك الله فيك
شكرا على المروور والدعاء لي
جزاك الله خيرا
بالنسبة للبندقية غير منتشرة بسبب أنها صممت خصيصا لتلبية حاجات الشرطة السويدية والجيش السويدي فقط وتم تصدير كمية منها للشرطة النرويجية.

رد: البندقية السويديةak5

الأوزان:

مع المخزن :4.8 كيلو جرام.
بدون المحزن: 5.4 كيلو جرام.


على ما اعتقد هناك خطء

رد: البندقية السويديةak5

Ak5 الأساسية تشبه السلاح السرائيلي (قاليلو)او(الجليل)

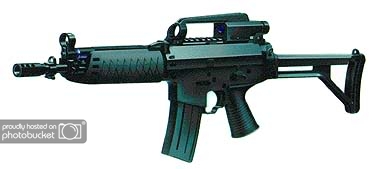

Ak5D تشبه سلاح G36




رد: البندقية السويديةak5

حياك الله أخي
البندقية تشبه البندقية FN FNC التي أشتقت منها بالاصل مع بعض التعديلات

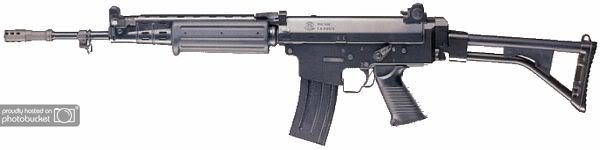

AK5

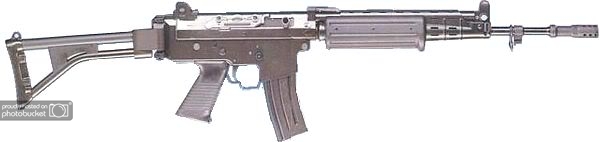

FN FNC
