GP1 152/155mm Laser-Guided Projectile:
القذائف المدفعية الصينية الموجهة:
قامت الصين بأستيراد واستخدام القذائف الروسية الموجهة Krasnopol 152mm الكرانسبول التي تستخدم بالمدفعية وتتم توجيهها بواسطة اللليزر واستخدمت الصين هذة القذائف في فترة التسعينات وبعد فترة توصلت الصين لأتفاق مع روسيا لأخذ حق التصنيع لهذة القنابل و استمرت المفاوضات حتى تم اتمام الأتفاقية في عام 2004 حيث قامت شركة التصنيع الشمالية الصينية NORINCO بالكشف عن اول قذيفة موجهة بالليزر صينية الصنع من عيار 152/155Laser Guided للأستخدام في الجيش الصيني اضافة للتصدير في سوق السلاح العالمي واكثر من1000 قذيفة من هذة القذائف تم تصديرها لدولة الأمارات لتزود الأمارات مدفعيتها من G6 و M109A3 بهذة القذائف الموجهة وقد تمت الصفقة في عام 2007 .وأيضاً تم استخدام القذائف من قبل القوات البرية الصينية.
ان 152/155mm laser-guided هذة القذائف قد تم تصميمها لتدمير الدبابات والأليات العسكرية التي تسير بسرعة اقل من 36 km/hr وأيضاً لضرب اهداف اخرى مثل بطاريات المدفعية و ومراكز انظمة الأتصالات
C4I centres والمواقع الدفاعية المحصنة و ايضاً السفن .وهذا النظام يمكن المدفعية من ضرب هذة الأهداف بدقة متناهية وتدمير الهدف من الضربة الأولى.
وأيضاً يتم استخدام هذة القذائف لضرب مجموعة من الأهداف المتواجدة في منطقة معينية وأيضاً يمكن اطلاق هذة القذائف بدون القيام بحسابات رياضية لأطلاق القذائف ولا القيام بالحسابات في الحاسوب البالستي اذا كان الهدف المراد تدميرة يقع في مدى بين 10 km الى 12km ويمكن استخدام القذائف في كل من المدفعيات المجرورة و الذاتية الحركة مثل المدفعيات الصينية Type 66 152mm و Type 83 152mm, PLZ-45 155mmو Type 89 155mm .
ان هذ النظام يتكون من :
1- غلاف قذيقة من عيار mm152/155 حيث يوجد براس القذيفة جهاز استشعار لليزر يتوجه نحو الليزر المنعكس من الهدف..
2- ويتكون أيضاً من نظام توجيه ليزري Laser target designator LTD.
3- وأيضاً يتكون النظام من من وحدة القيادة الموجودة بالمدفعية التي تتلقا المعلومات من وحدة المراقبة أضافة الى وحدة المراقبة التي تقوم بتحديد الأهداف و تكون وحدة المراقبة بعيدة عن المدفعية مثلاً قريبة من الخط الأمامي حيث وحدة المراقبة هي التي تقوم بأضاءة الأهداف بالليزر ليتم ضربها من قبل المدفعية.ووحدة المراقبة هي الوحدة المشغلة لنظام LTD .
طريقة العمل :
عندما يتم تحديد الهدف من قبل الضابط المراقب يتم اطلاق قذيفة او قذيفتين لضرب الهدف في المرحلة الأولى لطيران القذيفة تطير القذيفة تحت تأثير القوة المؤثرة في الهواء وحين تقترب القذيفة من الهدف وحين يقوم الضابط المراقب بأضاءة الهدف المراد قصفه بشعاع الليزر بأستخدام نظام LTD ويمتلك هذا النظام مدى بين 500 و 5000 متر.
عيوب النظام :
كما قلنا سابقاً ان من قدرة هذا النظام من ضرب وتدمير الهدف من اول قذيفة ولكن هذة النسبة تقل كثيراً عندما يكون الهدف متحركاً وربما حتى القذيفة الثانية تخطئ الهدف اذ اكان الهدف سريع التحرك و يتمتع بقدرة على المناورة مثل الأليات العسكرية فلهذا يحتاج طاقم المدفعية الى تدريب كبير وتدريب مكثف ليتعلم الطاقم كيف اصابة الهدف من اول قذيفة عم طريق تعلم التخطيط و التنبؤ بتحركات الهدف ومعرفة سرعة وصول القذيفة بالأوضاع المختلفة ومقارنتها بسرعة الهدف لتحقيق اصابة مباشرة للهدف .
اضافة لذلك يحتاج الضابط المراقب الذي يقوم بتحديد الأهداف بواسطة LTD لتطوير مهاراته وتحديد الخطر الأكبر للقوات الصديقة الموجودة بساحة المعركة ومعرفة اي اللأهداف اكبر خطورة على القوات الصديقة ليتم قصفها مباشرة وأيضاً دراسة المنطقة المحيطة بالهدف المراد قصفة لأعطاء اكبر نتيجة اثناء القصف حيث يجب الن يكو الهدف المراد قصفه في منطقة سقوط القذيفة و التي هي دائرة قطرها 2 كيلومتر وهذا كله يحتاج الى تدريب كبير و ممارسة .
واما من العيوب الأخرى هي لتحديد الهدف يجب اضاءة الهدف من قبل نظام LTD لمدة تقارب من 5 الى 15 ثانية وهذة المدة تمكن العدو الذي يمتلك وحدات مراقبة الليزر laser warning detectors حيث عند تسليط الليزر على ألية مزودة بهذا النظام تقوم الألية بأتخاذ الأجراءات المضادة countermeasurs لمنع استمرار تسليط الليزر على الهدف .
أضافة الى سهولة تأثر الليزر بعدة عوامل مثل الدخان وأيضاً سهولة تأثره بواسطة الغبار الموجود باسحة المعركة ...
فوائد النظام:
للنظام فوائد كبيرة حيث مكن النظام القوات العسكرية من قصف الهداف بدة متناهية وبعدد قليل من القذائف وتدمير الأهداف مثل مركز الأتصالات و الأهداف المدرعة بكل النواعها . أضافة الى قلة التطلفة الأقتصادية نوعاً ما لهذا النظام وامكانية استخدامه على انواع كثيرة من المدفعيات الشرقية والغربية .
المواصفات:
المدى: 20 كيلومتر.
طريقة ضرب الهدف: يتم ضرب الهدف من الأعلى.
عيار القذيفة: 152/155mm .
نوع رأس القذيفة : HE-FRAG
يعتقد ان فعالية هذه القذائف مقاربة لفعالية القذائف الروسية Krasnopol 152mm الكرانسبول...

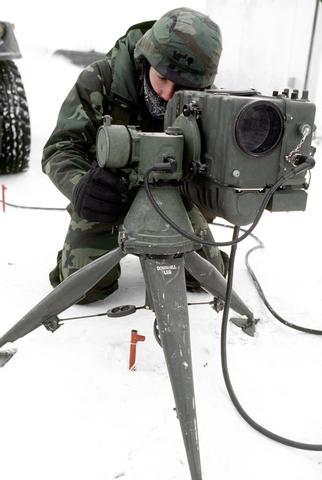

لاحظ بهذة الصورة مكان وحدة المراقبة المتقدم التي تقوم بتشغيل نظام تحديد الأهداف بالليزر LTD.
القذائف المدفعية الصينية الموجهة:
قامت الصين بأستيراد واستخدام القذائف الروسية الموجهة Krasnopol 152mm الكرانسبول التي تستخدم بالمدفعية وتتم توجيهها بواسطة اللليزر واستخدمت الصين هذة القذائف في فترة التسعينات وبعد فترة توصلت الصين لأتفاق مع روسيا لأخذ حق التصنيع لهذة القنابل و استمرت المفاوضات حتى تم اتمام الأتفاقية في عام 2004 حيث قامت شركة التصنيع الشمالية الصينية NORINCO بالكشف عن اول قذيفة موجهة بالليزر صينية الصنع من عيار 152/155Laser Guided للأستخدام في الجيش الصيني اضافة للتصدير في سوق السلاح العالمي واكثر من1000 قذيفة من هذة القذائف تم تصديرها لدولة الأمارات لتزود الأمارات مدفعيتها من G6 و M109A3 بهذة القذائف الموجهة وقد تمت الصفقة في عام 2007 .وأيضاً تم استخدام القذائف من قبل القوات البرية الصينية.
ان 152/155mm laser-guided هذة القذائف قد تم تصميمها لتدمير الدبابات والأليات العسكرية التي تسير بسرعة اقل من 36 km/hr وأيضاً لضرب اهداف اخرى مثل بطاريات المدفعية و ومراكز انظمة الأتصالات
C4I centres والمواقع الدفاعية المحصنة و ايضاً السفن .وهذا النظام يمكن المدفعية من ضرب هذة الأهداف بدقة متناهية وتدمير الهدف من الضربة الأولى.
وأيضاً يتم استخدام هذة القذائف لضرب مجموعة من الأهداف المتواجدة في منطقة معينية وأيضاً يمكن اطلاق هذة القذائف بدون القيام بحسابات رياضية لأطلاق القذائف ولا القيام بالحسابات في الحاسوب البالستي اذا كان الهدف المراد تدميرة يقع في مدى بين 10 km الى 12km ويمكن استخدام القذائف في كل من المدفعيات المجرورة و الذاتية الحركة مثل المدفعيات الصينية Type 66 152mm و Type 83 152mm, PLZ-45 155mmو Type 89 155mm .
ان هذ النظام يتكون من :
1- غلاف قذيقة من عيار mm152/155 حيث يوجد براس القذيفة جهاز استشعار لليزر يتوجه نحو الليزر المنعكس من الهدف..
2- ويتكون أيضاً من نظام توجيه ليزري Laser target designator LTD.
3- وأيضاً يتكون النظام من من وحدة القيادة الموجودة بالمدفعية التي تتلقا المعلومات من وحدة المراقبة أضافة الى وحدة المراقبة التي تقوم بتحديد الأهداف و تكون وحدة المراقبة بعيدة عن المدفعية مثلاً قريبة من الخط الأمامي حيث وحدة المراقبة هي التي تقوم بأضاءة الأهداف بالليزر ليتم ضربها من قبل المدفعية.ووحدة المراقبة هي الوحدة المشغلة لنظام LTD .
طريقة العمل :
عندما يتم تحديد الهدف من قبل الضابط المراقب يتم اطلاق قذيفة او قذيفتين لضرب الهدف في المرحلة الأولى لطيران القذيفة تطير القذيفة تحت تأثير القوة المؤثرة في الهواء وحين تقترب القذيفة من الهدف وحين يقوم الضابط المراقب بأضاءة الهدف المراد قصفه بشعاع الليزر بأستخدام نظام LTD ويمتلك هذا النظام مدى بين 500 و 5000 متر.
عيوب النظام :
كما قلنا سابقاً ان من قدرة هذا النظام من ضرب وتدمير الهدف من اول قذيفة ولكن هذة النسبة تقل كثيراً عندما يكون الهدف متحركاً وربما حتى القذيفة الثانية تخطئ الهدف اذ اكان الهدف سريع التحرك و يتمتع بقدرة على المناورة مثل الأليات العسكرية فلهذا يحتاج طاقم المدفعية الى تدريب كبير وتدريب مكثف ليتعلم الطاقم كيف اصابة الهدف من اول قذيفة عم طريق تعلم التخطيط و التنبؤ بتحركات الهدف ومعرفة سرعة وصول القذيفة بالأوضاع المختلفة ومقارنتها بسرعة الهدف لتحقيق اصابة مباشرة للهدف .
اضافة لذلك يحتاج الضابط المراقب الذي يقوم بتحديد الأهداف بواسطة LTD لتطوير مهاراته وتحديد الخطر الأكبر للقوات الصديقة الموجودة بساحة المعركة ومعرفة اي اللأهداف اكبر خطورة على القوات الصديقة ليتم قصفها مباشرة وأيضاً دراسة المنطقة المحيطة بالهدف المراد قصفة لأعطاء اكبر نتيجة اثناء القصف حيث يجب الن يكو الهدف المراد قصفه في منطقة سقوط القذيفة و التي هي دائرة قطرها 2 كيلومتر وهذا كله يحتاج الى تدريب كبير و ممارسة .
واما من العيوب الأخرى هي لتحديد الهدف يجب اضاءة الهدف من قبل نظام LTD لمدة تقارب من 5 الى 15 ثانية وهذة المدة تمكن العدو الذي يمتلك وحدات مراقبة الليزر laser warning detectors حيث عند تسليط الليزر على ألية مزودة بهذا النظام تقوم الألية بأتخاذ الأجراءات المضادة countermeasurs لمنع استمرار تسليط الليزر على الهدف .
أضافة الى سهولة تأثر الليزر بعدة عوامل مثل الدخان وأيضاً سهولة تأثره بواسطة الغبار الموجود باسحة المعركة ...
فوائد النظام:
للنظام فوائد كبيرة حيث مكن النظام القوات العسكرية من قصف الهداف بدة متناهية وبعدد قليل من القذائف وتدمير الأهداف مثل مركز الأتصالات و الأهداف المدرعة بكل النواعها . أضافة الى قلة التطلفة الأقتصادية نوعاً ما لهذا النظام وامكانية استخدامه على انواع كثيرة من المدفعيات الشرقية والغربية .
المواصفات:
المدى: 20 كيلومتر.
طريقة ضرب الهدف: يتم ضرب الهدف من الأعلى.
عيار القذيفة: 152/155mm .
نوع رأس القذيفة : HE-FRAG
يعتقد ان فعالية هذه القذائف مقاربة لفعالية القذائف الروسية Krasnopol 152mm الكرانسبول...
لاحظ بهذة الصورة مكان وحدة المراقبة المتقدم التي تقوم بتشغيل نظام تحديد الأهداف بالليزر LTD.
