بسم الله الرحمن الرحيم
........................................

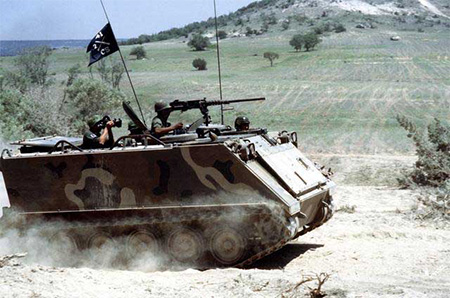

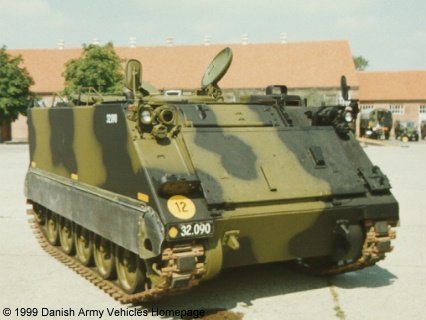

ناقله الجند الامريكية M113




كانت البدايه الفعليه لخروج تصميم الناقله m113 عام 1960 في مصنع FMC بامريكا والعربه اول عربه تصنع من الالمونيوم وتعتمد داخل امريكا .

ودخلت الخدمه في امريكا في عام 1960م كما انها صدرت للعديد من الدول وصنعت في دول مثل ايطاليا.!


المواصفات الفنية



وسنتحدث عن طرازين وهما:
m113 a1/m113a2

1-الطاقم :13 فرد في الطرازين منهم 2 السائق والقائد


2- الطول:4.863/ الارتفاع:2.52م /العرض:2.686م

3-سعه الخزنات الوقود:360 لتر / 4-اقصي سرعه:60.7كم/س / 5-المدي العملياتي :480كم /6-الوزن:11.070/11.253طن

7-المحرك:212حصان / 8-القوه بالنسبة للوزن:19.27/18.51حصان/طن
..........................

التسليح




التسليح الاساسى

1-مدفع رشاش 12.7 طراز M2

2-2000 رصاصه ذخيره للمدفع

لكن ظهرت طرزات امريكية واخرى مطورة خارج امريكا ويمكن اضافة التسليح التالى وذلك حسب نوع التطوير:

امثل عربات تحمل مدافع هاون 107مم او120مم

وهناك عربات تحتوي علي مدافع مضاده للمدرعات والجنود وانظمة دفاع جوي واصدارات للدعم الناري الكثيف وتم تحملها بانظمة تسليحية قوية وكثيرة مثل شابرال /هوك وغيرها.

ظهرت عربات مضاده للمدرعات تحمل صواريخ الميلان والهوت ومدافع مضاده للمدرعات .

ظهرت اصدارات تحمل مدافع عيارات كبيرة مثل 20مم و25مم
او اكبر من ذلك.

وظهرت اصدارات منها للقياده والسيطره والدعم و الاتصال وعربات للاسعاف .

اى ان الاسلحة المضافة اليها خلال عميات التطوير :

1-قنابل دخان 2-قاذف قنابل 40مم 3-مدافع متعددة الاعيره مثل 7.62 او دمج معه اكتر من مدفع ورشاش 4-ظهرت عربات متخصصة منها لاعمال قتالية معينة


المحرك



العربة M113 كانت تستخدم محرك بنزين لم يكن ذو كفاءة عالية وتقرر تغييره بمحرك ديزل من موديل ديترويت6 ( 6V-5-3T ) / سلندر/ و212 حصان

................................................
التدريع






التدريع في العربة يصل الى 12 في المناطق الجانبية ويصل الى 45 في المناطق الجبهوية ،ويمكن اضافه تدريع اضافي للعربه يحمل عليها كما في الصوره ،ليرفع قوه تدرعها ل 50-70 ملم

العربة يضاف لها تجهيزات مثل التكييف و حماية من الحرب الكيماويه والبيولوجية واجهزة اتصال وأنظمة رؤية متطوره، كما ظهرت منها اصدارات مضاده للالغام وجرف الالغام .


الدول المالكة
امريكا/ لبنان / النرويج/ الصومال/تركيا /مصر/ايطاليا

............................................

[email protected]
....................
تم بحمد الله

التعديل الأخير بواسطة المشرف:

الزعيم

صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
371 1 0
غياب طويل وعودة قوية وموضوع رائع وعربة رائعة
لكن هل مازال الامريكان يستعملونها ام انها تركت المكان للبرادلي
كما اظن ان المغرب والاردن ومصر وبعض الدول العربية تمتلك هذه العربية


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
43 0 0
غياب طويل وعودة قوية وموضوع رائع وعربة رائعة
لكن هل مازال الامريكان يستعملونها ام انها تركت المكان للبرادلي
كما اظن ان المغرب والاردن ومصر وبعض الدول العربية تمتلك هذه العربية
شكرا وانشاء الله مستمره


ايوه الامريكان ما زالو واظن انهم رجعو اليها اكثر بعد اخفاق عربتهم في العراق وفي افغانستان


واي نعم الدول العربيه ايل ذكرتها تملكها وتطورها بشكل كبير بعض منها مثل مصر


Home-Guardian

عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31 0 0
موضوع جميل شكلراً اخي واحب ان اذكر بعد اذن صاحب الموضوع بعض التطويرات للألية:
M113A2 و M113A3 تستخدم كناقلات جند.
و M1068A3 هي ايضاً تطوير للألية حيث تستخدم كألية قيادة في ساحة المعركة.
و M1068 هي ايضاً ألية للقيادة في ساحة المعركة.
و M113A3M/R تستخدم كألية لسحب وتصليح الأليت النمعطوبة اي ألية تصليح.
و ايضاً M1064A3 تيستخدم لحمل مدفع هاون من عيار 120mm .
و M1064 ايضاً تحمل مدفه هاون 120mm.
و M577A2 و M577A3 أليات للقيادة.
و M58 ألية تقوم بنشر الدخان للتغطية على تقدم القوات وايضاً M1059A3 و M1059 لنفس الغرض.
الألية M125A3 , M125 تحمل مدفع هاون عيار 81mm .
الألية M106A2 تحمل هاون عيار 4.2 انش.
و M901A3 تحمل صواريخ Tow .
و M981 الية تقوم بطلب الدعم المدفعي .
M548A3 و M548A1 أليات نقل.

هذة بعض من تطويرات الألية الأمريكية وهناك تطويرات اخرى تختلف مسمياتها بأختلاف الدول المطورة للألية.


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
43 0 0
Home-Guardian

شكرا علي الاضافه الجميله ومن الدول الي ادخلت تطورات وتصورات خاصة علي المدرعه (ايطاليا ومصر) والمدرعه جيده جدا واظن سيزداد بها الاعتماد عليها حتي تخرج في المستقبل مدرعة ندا لها بتدريع كافي للحماية في مواجهات حرب الشوارع سمة العصر الان .


وبالنسبة لمصر حيث اجرت عليها العديد من التطويرات الخاصه بها مثل:
ومصر ادخلت العديد من التطويرات او الضافات علي عربات زي m-113او m125 سواء في التدرييع او تحويلها عربه هاون او دفاع جوي او قتال او م.د او تطوير ببرج جديد زي برج البرادلي مثلا.!

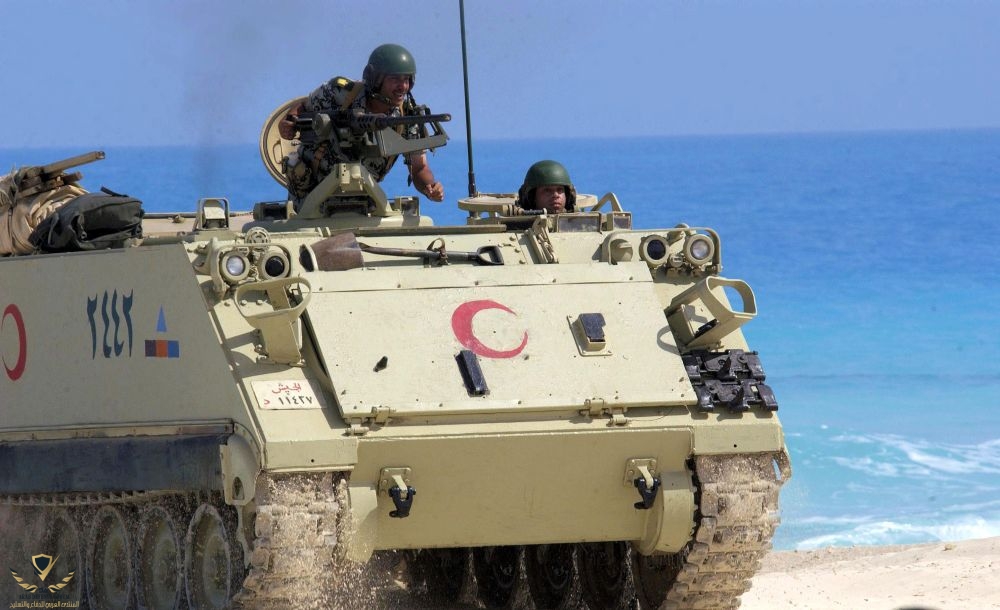

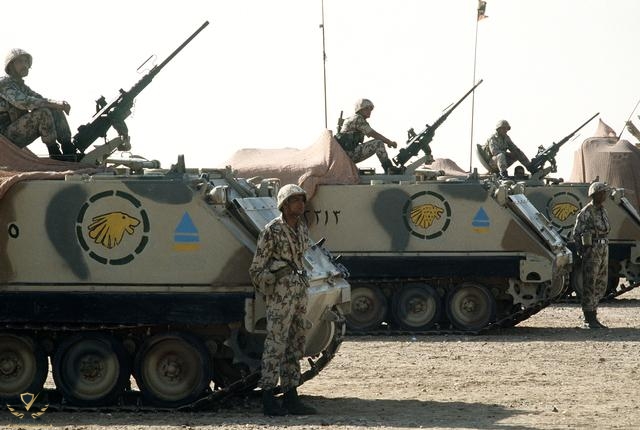

وهذه بعض الصور للعربة بالجيش المصرى












[email protected]


المرفقات

  • jbhjbv.jpg
    45.2 KB · المشاهدات: 15
  • 455.JPG
    88.7 KB · المشاهدات: 56
التعديل الأخير بواسطة المشرف:
إنضم
26 سبتمبر 2007
المشاركات
1,834
التفاعلات
1,256 0 0
موضوع جميل يا زيرو ....بس لماذا المدرعة المصرية غير مزودة بأنظمة حماية للجنزير رغم انها تكون فى مقدمة التشكيلات المدرعة المهاجمة وسيقع عليها عبء كبير


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
43 0 0
موضوع جميل يا زيرو ....بس لماذا المدرعة المصرية غير مزودة بأنظمة حماية للجنزير رغم انها تكون فى مقدمة التشكيلات المدرعة المهاجمة وسيقع عليها عبء كبير

لو قارنت شويه بين صور المدرعات المصريه وبلتدريع المصري الجديد
وبين مدرعات صور ايطاليه ومغربيه هتعرف ان فيه:radar: وباين

وشكرا والحمد لله انه عجبك


واظن ان الفهد هتاخد مكان كبير جدا في المدرعات الهجمويه في اخر افلام المعروضه للمشاريع للجيش المصري

اول مره اشوف الفهد في صفوف اولي ولكنها غير واضحه بسبب سرعتها الكبيره جدا

وواضح انه طراز جديد والله اعلم لان اللون مختلف وايضا التسليح واضح انه مذود بمدفع وم.د وقذائف دحان ما الي ذلك


ويارب الفهد تاخد اكتر واكتر لانها عربه رائعه واثبتت نجاح مبهر سواء داخليا وصتنعها باعداد مهوله او تصديرها للعديد من الدول

شكرا على الموضوع
.....
المغرب عندو حوالي 500 مدرعة من هذا الطراز باشكال تسليح مختلفة

شكرا علي المعلومه والعفو
[email protected]


Shereef

عضو مميز
إنضم
28 يناير 2008
المشاركات
304
التفاعلات
5 0 0
بسم الله الرحمن الرحيم
---------------------------​

موضوع جميل يا زيرو (زى ما عودتنا) :yes: .. وعودة حميدة .. بس هو تدريع المدرعة يحتمل اى انواع من القذائف ..؟


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
43 0 0
بسم الله الرحمن الرحيم
---------------------------​

موضوع جميل يا زيرو (زى ما عودتنا) :yes: .. وعودة حميدة .. بس هو تدريع المدرعة يحتمل اى انواع من القذائف ..؟

شكرا يا شريف

بص يا سيدي مواصفات التدريع للمركبه

فهي تختلف من طراز للاخر ومن بلد للاخر نتيجه التطوير الداخل عليها

ومذكور في الموضوع التدريع للنسخ الرئيسيه وعشان تعرف هل هتقدر تتحمل العيار المعين او القذيفه المعينه شوف قدره اخترقها قد ايه وقارنها بقدره التحمل المقاس بلمم اسفل


هنيجي ندخل في المدرعه المطور تدرعها بتدريع مصري لاضافه حمايه بالستيه اعلي دون التاثير علي الوزن او القدره او الطفو

والتدريع المصري يضاف او يمكن اذالته بسهوله جدا ويتم اضافه علقات او اماكن للتركيب لكل المدرعات حيث ان في وقت احتياج الدرع يركب فورا في دقائق معدوده


والدرع الجديد يضاف في المناطق الرئيسيه الجانبيه والاماميه والخللفيه وخزنات الوقود للمدرعه لمحمايتها

كما ان يميزه اذا تضرر الدرع يستبدل اللوح المتضرر في الحال بسهوله وسرعه قياسيه
مما يوفر بقائيه اعلي وقدره اكبر ومرونه في التعالم عاليه لاستكمال قتال معين


اما بلنسبه للقيسات ووفقا لمصنع قادر المضيف التدريع للمركبه المصريه

فان التدريع يوفر حمايه ضد الذخائر الخارقه من نوع
API

المقدمه عيار 7.62 بعد 10 م

12.7 بعد 100م

23 بعد 200م

الجانب عيار 7.62 بعد 30 م عمودي علي جانب المركبه
12.7 بعد 100م بزاويه رمي 45 د

23 بعد 20م بزاويه رمي 35 د




صوره التدريع




Shereef

عضو مميز
إنضم
28 يناير 2008
المشاركات
304
التفاعلات
5 0 0
هنيجي ندخل في المدرعه المطور تدرعها بتدريع مصري لاضافه حمايه بالستيه اعلي دون التاثير علي الوزن او القدره او الطفو

عايزة توضيح دى يا زيرو .. واية هى القدرات البرمائية للمدرعة ..؟؟؟


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
43 0 0
عايزة توضيح دى يا زيرو .. واية هى القدرات البرمائية للمدرعة ..؟؟؟

ايه يا شريف لا ركز معايا

:)

الطفو يا عم الميه البحر قناه السويس وكده

ببساطه يعين العربه مجهزه لاجتياز موانع مائيه زي قناه السويس مثلا وطورتها مصر علي ما اظن اخر ما علمته حتي تستطيع عبور مناطق اكتر عمق والله اعلم


وده بيبقي عن عبار تجهيزات معينه منها محركات لدفعها خلال الماء زي الرفسات زي مبنقول في مصر


[email protected]


drs1990

عضو
إنضم
21 يناير 2008
المشاركات
13
التفاعلات
0 0 0
عملية ولكن تشوبها عدة عيوب كضعف التدريع...عدم توفرها على مدفع ارتفاعها العالي......شخصيا افضل ال bmp

إنضم
12 أبريل 2008
المشاركات
35
التفاعلات
0 0 0
هده المدرعه من اهم المدرعات فى العالم فالعدو الاسرائيلى يستخدمهافى ارض فلسطين وقام بتطويرها زودها بدروع تباعديه ودرع مجنح وقام بإطلاق اسماء جديده مثل زلدا1وزلدا2


mhhamed1

عضو
إنضم
10 يوليو 2008
المشاركات
47
التفاعلات
1 0 0
-سهلة المنال حتى مع التدريع المضاعف يمكن لقدائف ار بي جي ان تتكفل بها .


صاعقه

عضو
إنضم
14 مارس 2008
المشاركات
1,599
التفاعلات
5 0 0
بالنسبه للدول التى تمتلك اعداد كبيره من هذه العربه زى مصر كان طبيعى يكون فى تطوير يزيد من تدرعها و تسلحها فى مشروع كنت سمعت عنه هو Eifv المفروض حسب ما سمعت ام كل M113هتتحول للموديل ده


DEADLY STRIKE

قيادة القوات الجوية
إنضم
16 مارس 2008
المشاركات
531
التفاعلات
22 0 0
مشروع eifv او egyptian infantery fighting vechile او الية المشاة المقاتلة
وهى فعلا m113 بتدريع سلبى وبرج برادلى واحتمال اضافة صورايخ مضادة للدروع


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,790
التفاعلات
40,980 35 0
الدولة
Egypt
مشروع eifv او egyptian infantery fighting vechile او الية المشاة المقاتلة
وهى فعلا m113 بتدريع سلبى وبرج برادلى واحتمال اضافة صورايخ مضادة للدروع
المهم أن يكون التدريع كافيا للحماية لأن عددها في مصر كبير بالفعل
