نظام الصواريخِ متعدّدِ الإنطلاقِ (M270 MLRS) قاذفة صواريخ متعدّدة ,هي نوع من مدفعيةِ الصاروخِ.


نظامَ الصاروخِ متعدّدِ الإنطلاقِ: هو نظام متنقل عالي ذو قابلية اتوماتيكية مستند على M270 (رصيف السلاحِ).ويُطلقُ MLRS صواريخ أرض - أرض وذخيرة إطلاق نارِ حديثةِ (مثل نظامِ قذيفةِ الجيشِ الأمريكيِ التكتيكيِ - Atacms). وبدون تَرْك سيارةِ القذف، يُمْكِنُ للطاقم الثلاثي (سائق، رئيس القسمَ والمدفعي) أَنْ يطلق اكثرمن إثنا عشرَ صاروخ MLRS في أقل مِنْ 60 ثانيةِ.وهو مناسب بشكل جيد جداً للمقولة اضرب-وانطلق: حيث يُمكِن أَن يُطلق صواريخَه بسرعة كبيرة ويَبتعد فوراً لتَفادي نيران البطاريةِ المضادةِ.



وتَشْملُ وحدةُ القاذفةِ MLRS قاذفة من طرازM270 محمّلة ب12 صاروخِ، معبئة في حجر(جراب) 2*6. والقاذفةَ، المرفوعة على هيكلَ برادلي مشدود، تمتلك نظامَ تحميل ذاتيِ وتوجيه ذاتيِ إلى حدٍ كبير. يَحتوي حاسوب سيطرة على الحريقِ الذي يُكاملُ العربةَ والصاروخَ الذي يُطلقُ العملياتَ.إنّ الصواريخَ وقذائفَ Atacms مُحتَوية في السنفاتِ القابلة للتبادلِ. تَحتوي كُلّ سنفة ستّة صواريخِ غير موجّهةِ أَو واحد قذيفةِ Atacms موجّهة، النوعان لا يُمْكن أنْ يخْلَطا. والقاذفة يُمْكِنُ أَنْ تَحْملَ سنفتان في نفس الوقت،كُلّ إثنا عشرَ صاروخ أَو إثنان قذائفِ Atacms يُمْكِنُ أَنْ تُطلَقَ في اقل من دقيقة.والقاذفةِ القادرة على إطلاق إثنا عشرَ صاروخَ يُمْكِنُ أَنْ تَغطّي كيلومترَ مربّعَ واحد بالكامل بذخيرة ثانوية.



والصواريخ يُمْكِنُ أَنْ تُطلَقَ بشكل منفرد أَو في موجاتِ مِنْ إثنان إلى إثنا عشرَ. الدقة مُبقيةُ في جميع أنماطِ الإطلاق لأن الحاسوبَ يعيد توجيه القاذفة بين الدوراتِ.



MLRS يُمْكِنُ أَنْ تنْقَلَ بسهولة إلى منطقةِ العملياتِ،مثال عن طريق C-5 طائرة النقل أَو بالقطارِ. MLRS ذو قابليةُ حركة ريفيةُ ممتازةُ،
وسرعة طريقِ 64 كيلومترِ /h.



الذخيرة:
رأس صاروخِ MLRS الحربي الأساسي التكتيكي يَحتوي على 644ذخيرة M77 ، التي توزع فوق الهدفِ في الجوّ.
كُلّ قاذفة MLRS يُمْكِنُ أَنْ تنشر 8,000 ذخيرةَ في أقل مِنْ 60 ثانيةِ في ابعاد تَتجاوزُ 32كيلومتراً.
وتَتضمّنُ الصواريخُ الموجهةُ مهمّةَ الأخرى وهي المدى الممتدَ صاروخ (ER)، وهناك صاروخ الممارسةِ ذو المدى المخفّضِ (آر آر بي آر) بمدى مِنْ 8 كيلومترِ إلى 15 كيلومترِ AT2، الذي يُوزّعُ28 لغم مضاد للدبابات في دورةِ. وصاروخ المدى الممتدِ، قدم في 1998، ويَحْملُ 518 ذخيرةَ مُحسَّنةَ في الزيادةِ مِنْ 45 كيلومترِ.




Lockheed مارتن طوّرَ مدى ممتد جديد يوجّهَ صاروخَ GMLRS الذي عِنْدَهُ مدى أكثر مِنْ 70 كيلومتر.وصاروخ GMLRS XM30 لَهُ GPS (نظام تحديد المواقع العالمي) ورزمة توجيهِ اشعة كاذبة صغيرة على أنفِ الصاروخَ لتَحسين الدقةِ.وكانت قابلية التشغيل الأوليةِ (IOC) مُخَطَّطةُ ل2006، لكن النظامَ نُشِرَ بشكل فعال منذ سبتمبر/أيلولِ 2005 في العراق.وال GMLRS برنامجُ دوليُ يَتضمّنُ المملكة المتحدةَ، إيطاليا وفرنسا وألمانيا بالإضافة إلى الولايات المتّحدةِ. يَتضمّنُ الفريقُ الصناعيُ Diehl، MBDA وFiatAvio.

نظام قذيفةِ جيشِ التكتيكيِ، Atacms



يُطلق MLRS نظام قذيفةِ الجيشِ التكتيكي مارتن Lockheed البعيد المدى (Atacms) وايضا صواريخ موجّهة.

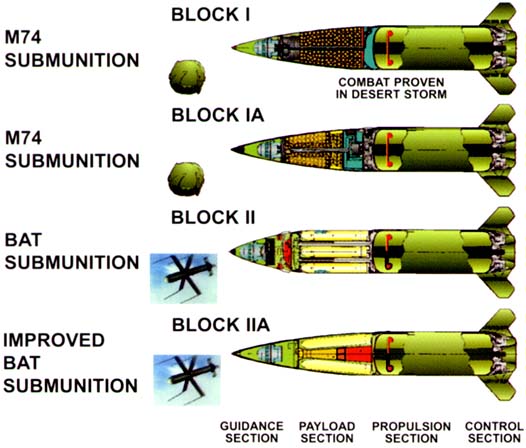

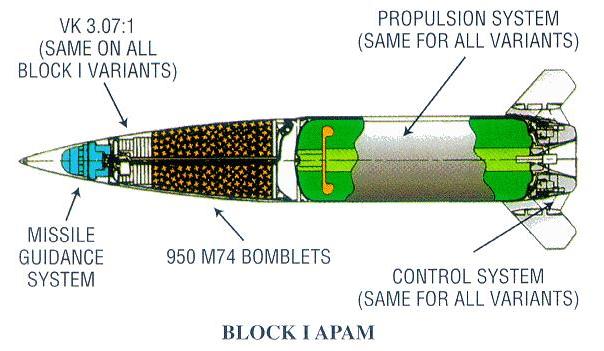

وتَتضمّنُ اصنافها : Block1 وBlock 1A وقذائف وحدوية. و Block1 الذي إستعملَ أثناء عملية عاصفة الصحراءِ، يَحْملُ بحجمَ 950 كرة بيسبولَ ذخائر

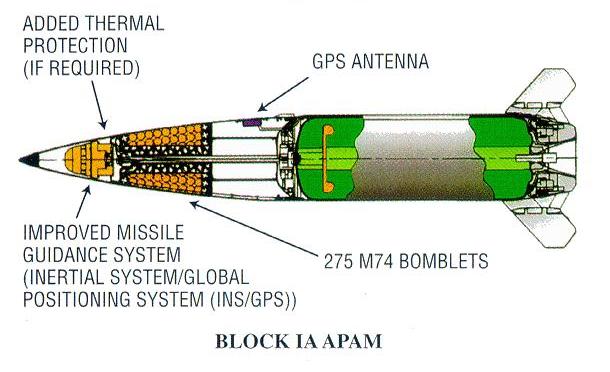

شبيهة ب M74 لتتَجَاوُز ابعادها 165 كيلومترَ. وتُمدّدُ قذيف
Block IA المدى إلى أكثر مِنْ 300 كيلومتر بتَخفيض حمولةِ الذخيرةِ الثانويةِ واضافة التوجيهِ GPS .



المواصفات (الولايات المتّحدة)
مقدرة صاروخِ: 227 مليمتر (8.94 في)
وزن القاذفةِ: 25191 كيلوغرام (55420 باون)
طول الصاروخِ: 3.94متر (12.93 قدم)
وزن الصاروخِ: 308 كيلوغرام (679 باون)
أنواع رأس حربي: الوحدوي, ذخيرة ثانوية
المدى الأقصى: 42 كيلومتر (26 ميل)
دخول الخدمة: 1982 (جيش أمريكي)
الإستعمالَ الأولً: 1991 (حرب الخليج الأولى).

التعديل الأخير:

الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
366 1
الصورة الاخرة اخي هي لنظام السميريش الروسي
