CIWS
Weapons System
*************************
ماذا تعني كلمة(CIWS )
هي وسائل دفاعية مركبة علي جميع القطع البحرية الحالية
تعمل علي الدفاع المركزي عن القطعة البحرية مع العلم انها
وسائل دفاعية قصيرة المدي بمعني انها تعمل بعد ان تفشل القدرات الدفاعية بعيدة المدي ان تدمر الجسم المعادي للقطعة البحرية
وتستخدم هذة الوسائل علي نطاق واسع في بحريات العالم.
*******************************
مكونات واجزاء CIWS
Gun systems
مدافع صغيرة الحجم متوسطة العيار تتواجد علي السفن البحرية
بحث تكون أحدي وسائل الدفاع القصيرة المدي للقطعة البحرية
وهي جزء من منظومة ciws.
ويوجد الكثير من انواع هذة المدافع الصغيرة من مختلف الدول المصنعة
وسيتم عرض هذا فيما بعد.

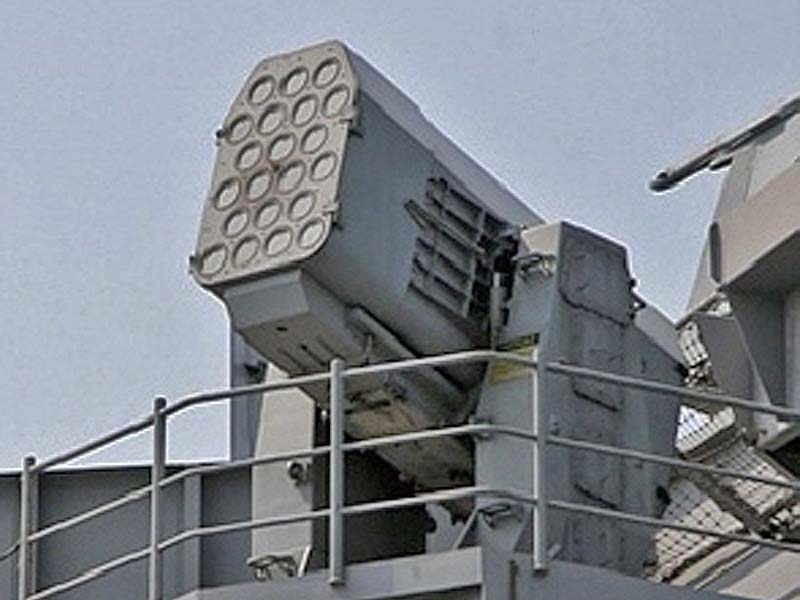

Missile systems
هي احدي وسائل منظومة الدفاع المركزي cwis
تتكون من قذائف صاروخية قصيرة المدي تعمل مع المدفاع الصغيرة المركبة علي القطعة البحرية
والجدير بالذكر ان استخدام هذة القذائف يتفوق أستخدام المدافع الصغيرة
لاسباب عديدة منها (المدي القصير) إن أقصى مدى لفعالية نظم بندقية 30 ملم حوالي 4500 م
خاصة وان بعد ظهور الصواريخ التي تتعدي سرعتها سرعة الصوت أخذ استخدام
قذائف الصواريخ اكثر مما كان معتاد علية فيما قبل.
ويوجد انواع كثيرة سيتم ذكرها فيما بعد.
3-وسائل الكشف والاستشعار
من احدي اجزاء المنظومة الدفاعية cwisاجهزة الكشف والاستشعار حيث تعتبر العين التي تري بها باقي مكونات المنظومة الدفاعية حيث تعمل هذة الاجهزة علي كشف الاهداف المعادية والانذار المبكر لها
وتعمل ايضا علي تحديد هذة الاهداف ونوعها مما يسهل الكثير علي باقي اجزاء المنظومة العمل بسهولة تامة
ومن هذة الاجهزة (الردارات) (السونارات) (اجهزة التحكم النيراني) (جاهزة الاتصال والتواصل)
وسيتم عرض هذة الاجهزة فيما بعد.
*************************************
خلفية تاريخية
يوم 21 أكتوبر عام 1967 ، خلال الحرب العربية الإسرائيلية "حرب الأيام الستة ،"
أثنان من الصواريخ السطحية السوفيتية من نوع (استيكس)
تم أطلاقهم من زورق مصري علي المدمرة الاسرائيلية
مما ادي الي غرق المدمرة الاسرائيلية بالكامل
خلقت هذة الحادثة حالة ذعر لدي العالم اجمع
علي قدرة زورق صغير علي تدمير واغراق مدمرة كاملة الي قعر الماء مما ادي سرعة انتاج وسائل دفاعية صغيرة المدي للدفاع المركزي علي القطع البحرية الكبيرة والصغيرة معا
من خطر السفن المعادية والصواريخ والطائرات المعادية
مع العلم ان هذة الوسائل سوف تعمل تحت المدي القصير
وتم انتاج فكرة منظومة الدفاع المركزي ciws
***********************************************
الوظيفة والمهام
تعمل منظومة الدفاع المركزية ciws
علي الدفاع عن القطع البحرية المركبة عليها المنظومة
ويتم تشغيل هذة المنظومة عند فشل القدرات الدفاعية (بعيدة المدي) عن الدفاع عن السفينة عند هجوم اي جسم معادي علي السفينة
يتم تلقائيا تشغيل هذة المنظومة الدفاعية المركزية
ويتم استخدامها في الدفاع عن :
1-القطع السطحية المعادية
عند هجوم قطع بحرية سطحية يتم كشفها عن طريق الردارات السطحية او السونارات (السلبية او النشيطة)
بعد ذالك يتم التعامل مع هذة القطع بواسطة القدرات الدفاعية (بعيدة المدي) الصواريخ المركبة علي السفينة(سطح\سطح) وهناك أحتماالات عديدة ان تفشل هذة الصواريخ في تدمير هذة القطع السطحية
لذالك تم وضع منظومة الدفاع المركزية (قصيرة المدي ) ل تصبح الدفاع الذي يلي الدفاع (بعيد المدي)
حيث تقترب القطع السطحية من السفينة ويتم التعامل معها بواسطة المدافع الصغيرة او قذائف الصواريخ الدفاعية .
2-الصواريخ المعادية
عند كشف ردارات السطح الجوي صواريخ معادية يتم الانذار المبكر للسفينة
ليتم اتخاذ جميع الاجرائات المضادة مثل وسائل الخداع التقنية للتشويش علي الصاروخ المعادي
وعند وصول الصاروخ الي مدي المنظومة الدفاعية المحددة(حسب نوع الاسلحة المركبة)
يتم التعامل مع الصاروخ بتدميرة بالمدافع الصغيرة او قذائف الصواريخ الدفاعية
حيث يتم تدمير الصاروخ في الهوا اثناء وصولة للسفينة قبل ان يصل اليها.
3-الطائرات المعادية
عند كشف رادارت البحث الجوي عن أقتراب طائرات معادية
يتم التعامل معها باكثر من وسيلة
1-يتم التعامل معها بواسطة الدفاعات الجوية بعيدة المدي المركبة علي السفينة
2-يتم التعامل مع هذة الطائرات بواسطة المنظومة المركزية الدفاعية
(اذا كانت الطائرات محلقة في أرتفاع منخفض مناسب لمدي المنظومة الدفاعية)
وبذالك يتم التعامل مع هذة الطائرات بواسطة قذائف الصواريخ الدفاعية
او المدافع الصغيرة
ملاحظة:تعمل هذة الوسائل بنفس الطريقة اذا كانت الطائرة مروحية او مقاتلة.
*********************************************************
انواع CIWS(حسب الدول المصنعة)
Gun systems
Phalanx CIWS
(الولايات المتحدة الامريكية)
نظام الدفاع المركزي فالنكس، هو نظام للدفاع المركزي عن القطع البحرية، التي تحمله Close In Weapon System CIWS، وهو نظام من المدافع، سريعة رد الفعل عيار 20مم؛ ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة.
ويكتشف هذا النظام الدفاعي ذاتياً الصواريخ والطائرات المهاجمة، ويتتبعها آليا، ويشتبك معها بمعدل نيراني عالٍ جداً، كما يمكنه التعامل مع العديدة من الأهداف الأخرى، مثل الزوارق السريعة جداً، والطائرات العمودية، والألغام السطحية؛ ويستخدم النظام لتحقيق هذه الأهداف راداراً متقدماً للبحث والتتبع، وكذلك نظام استشعار للأشعة دون الحمراء، وكلاً من الرادار والمستشعر الحراري مجهزان عضوياً مع باقي مكونات النظام. ويعمل النظام آلياً، دون تدخل بشري، ويستخدم مواسير متطورة للمدافع ذات عمر افتراضي أطول، ومعدل انتشار للطلقات أكبر، ومدي للاشتباك أبعد.
بدأت تجارب النظام فالنكس على المدمرة بيجلو Bigelow، في عام 1977، وما يزال مستخدماً في معظم القوات البحرية في دول العالم، حتى الآن.
(الولايات المتحدة الامريكية)
نظام الدفاع المركزي فالنكس، هو نظام للدفاع المركزي عن القطع البحرية، التي تحمله Close In Weapon System CIWS، وهو نظام من المدافع، سريعة رد الفعل عيار 20مم؛ ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة.
ويكتشف هذا النظام الدفاعي ذاتياً الصواريخ والطائرات المهاجمة، ويتتبعها آليا، ويشتبك معها بمعدل نيراني عالٍ جداً، كما يمكنه التعامل مع العديدة من الأهداف الأخرى، مثل الزوارق السريعة جداً، والطائرات العمودية، والألغام السطحية؛ ويستخدم النظام لتحقيق هذه الأهداف راداراً متقدماً للبحث والتتبع، وكذلك نظام استشعار للأشعة دون الحمراء، وكلاً من الرادار والمستشعر الحراري مجهزان عضوياً مع باقي مكونات النظام. ويعمل النظام آلياً، دون تدخل بشري، ويستخدم مواسير متطورة للمدافع ذات عمر افتراضي أطول، ومعدل انتشار للطلقات أكبر، ومدي للاشتباك أبعد.
بدأت تجارب النظام فالنكس على المدمرة بيجلو Bigelow، في عام 1977، وما يزال مستخدماً في معظم القوات البحرية في دول العالم، حتى الآن.
1. دولة المنشأ: الولايات المتحدة الأمريكية
2. الاستخدام: نظام نيراني آلي متكامل، للدفاع المركزي عن القطع البحرية، ضد الصواريخ والطائرات ذات الأجنحة الثابتة، والطائرات العمودية، والزوارق السريعة، والألغام السطحية.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، والمملكة المتحدة، والمملكة العربية السعودية، ومصر، وكندا، والبحرين، واستراليا، واليونان، وبولندا، وتركيا، والمكسيك، وإسرائيل، والبرتغال.
2. الاستخدام: نظام نيراني آلي متكامل، للدفاع المركزي عن القطع البحرية، ضد الصواريخ والطائرات ذات الأجنحة الثابتة، والطائرات العمودية، والزوارق السريعة، والألغام السطحية.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، والمملكة المتحدة، والمملكة العربية السعودية، ومصر، وكندا، والبحرين، واستراليا، واليونان، وبولندا، وتركيا، والمكسيك، وإسرائيل، والبرتغال.
*************************************************
Millennium 35 mm Ahead gun system
(الدينمارك)
(الدينمارك)
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد.
المواصفات
البلد المستخدمة: الدينمارك
الصانعين:سويسرا الولايات المتحدة
العيار : 35 مم
السرعة : 1،050 متر في الثانية الواحدة
الارتفاع : -- من 15 إلى + 85 درجة
اجتياز : 360 درجة الحد الأقصى
سرعة الارتفاع : 70 درجة في الثانية الواحدة
اجتياز السرعة : 120 درجة في الثانية الواحدة
الحد الأقصى لمعدل اشتعلت النار : 1،000 طلقة في الدقيقة الواحدة
الحد الأقصى لمعدل مستمر لاطلاق النار : 200 طلقة في الدقيقة الواحدة
أقصى مدى :
سطح اهداف :> 5 كم
الثابتة والطائرات ذات الأجنحة الدوارة :> 3.5 كم
الصواريخ والطائرات بدون طيار :> كم 2
البحر القشط والصواريخ المضادة للإشعاع :> 1.2 كم
***************************************************************
المواصفات
البلد المستخدمة: الدينمارك
الصانعين:سويسرا الولايات المتحدة
العيار : 35 مم
السرعة : 1،050 متر في الثانية الواحدة
الارتفاع : -- من 15 إلى + 85 درجة
اجتياز : 360 درجة الحد الأقصى
سرعة الارتفاع : 70 درجة في الثانية الواحدة
اجتياز السرعة : 120 درجة في الثانية الواحدة
الحد الأقصى لمعدل اشتعلت النار : 1،000 طلقة في الدقيقة الواحدة
الحد الأقصى لمعدل مستمر لاطلاق النار : 200 طلقة في الدقيقة الواحدة
أقصى مدى :
سطح اهداف :> 5 كم
الثابتة والطائرات ذات الأجنحة الدوارة :> 3.5 كم
الصواريخ والطائرات بدون طيار :> كم 2
البحر القشط والصواريخ المضادة للإشعاع :> 1.2 كم
***************************************************************

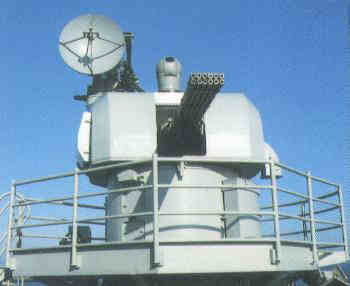

Goalkeeper CIWS
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد .
المواصفات:
الخدمة في: 1980 حتى الآن
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد .
المواصفات:
الخدمة في: 1980 حتى الآن
المصمم: Signaal (تاليس حاليا نيدرلاند)
تصميم 1975
الصانع تاليس البحرية هولندا
وحدة تكلفة € 16 million
أنتجت :عام1979
العيار:30ملم
معدل النيران :.70 طلقة / ثانية (4،200 طلقة / دقيقة)
كمامة السرعة: 1،109 متر / ثانية (MPDS الجولة)
المدى الفعال :بين 350 إلى 1،500 و 2،000 متر اعتمادا على ذخيرة
*******************************************************
Meroka CIWS
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحرية الاسبانية وهوا عيار 12ملم .
البندقية : 12 × أورليكن 20 mm/120.
الوزن : 4،500 كلغ (9،900 رطل).
الارتفاع : -15 ° إلى +85 °.
اجتياز : 360 درجة.
كمامة السرعة : 1،290 متر / ثانية (4،200 قدم / ث).
معدل النيران : 1،440 طلقة في الدقيقة الواحدة دوري .
الذخيرة : الثابتة (APDS تي) 720 طلقة في مجلة و 60 طلقة للبرميل الواحد.
أسلحة المدى : المدى الفعال مع APDS ، 1،500-2،000 متر تقريبا.
نظم البحث وتعقب : شركة لوكهيد للإلكترونيات الحرفية
*********************************************
AK-630
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحرية الروسية وها النظام عيار 30ملم.
ويوجد العديد من الطرازات من هذا النظام وتختلف المواصفات من طراز الي اخر.
*****************************************************

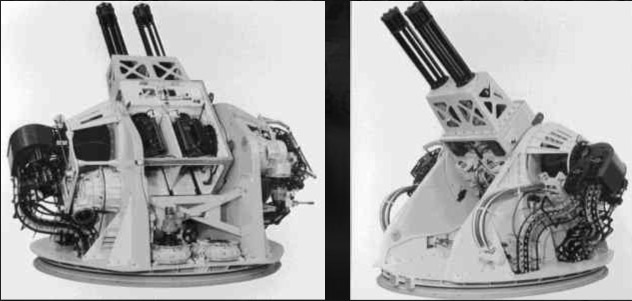

Myriad CIWS
تصميم 1975
الصانع تاليس البحرية هولندا
وحدة تكلفة € 16 million
أنتجت :عام1979
العيار:30ملم
معدل النيران :.70 طلقة / ثانية (4،200 طلقة / دقيقة)
كمامة السرعة: 1،109 متر / ثانية (MPDS الجولة)
المدى الفعال :بين 350 إلى 1،500 و 2،000 متر اعتمادا على ذخيرة
*******************************************************
Meroka CIWS
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحرية الاسبانية وهوا عيار 12ملم .
البندقية : 12 × أورليكن 20 mm/120.
الوزن : 4،500 كلغ (9،900 رطل).
الارتفاع : -15 ° إلى +85 °.
اجتياز : 360 درجة.
كمامة السرعة : 1،290 متر / ثانية (4،200 قدم / ث).
معدل النيران : 1،440 طلقة في الدقيقة الواحدة دوري .
الذخيرة : الثابتة (APDS تي) 720 طلقة في مجلة و 60 طلقة للبرميل الواحد.
أسلحة المدى : المدى الفعال مع APDS ، 1،500-2،000 متر تقريبا.
نظم البحث وتعقب : شركة لوكهيد للإلكترونيات الحرفية
*********************************************
AK-630
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحرية الروسية وها النظام عيار 30ملم.
ويوجد العديد من الطرازات من هذا النظام وتختلف المواصفات من طراز الي اخر.
*****************************************************
Myriad CIWS
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحرية الايطالية وهوا عيار 25ملم.
المواصفات
البندقية : 25 mm/80 1 في KBD جاتلينج البندقية.
الوزن : 17،000 باوند (7،700 كلغ) المجموع.
اجتياز : 360 درجة.
السرعة : سعادة ، الأول : 3،182 قدم / ث (970 م / ث)
FAPDS 3،525 قدم / ق (1070 م / ث).
معدل إطلاق النار : 83 طلقة / ثانية (5000 دورة / دقيقة) في البندقية ، المعدل الموحد لاطلاق النار ، 10،000 الجولة / دقيقة.
الذخيرة : الثابتة (سعادة ، أنا ، APDS تي ، AMPDS ، FAPDS) 2،000 جولات في المجلة ، في البندقية.
المدى : المدى الفعال مع AMDS 160 قذيفة ، 1،100 مترا (1،000 م)
المواصفات
البندقية : 25 mm/80 1 في KBD جاتلينج البندقية.
الوزن : 17،000 باوند (7،700 كلغ) المجموع.
اجتياز : 360 درجة.
السرعة : سعادة ، الأول : 3،182 قدم / ث (970 م / ث)
FAPDS 3،525 قدم / ق (1070 م / ث).
معدل إطلاق النار : 83 طلقة / ثانية (5000 دورة / دقيقة) في البندقية ، المعدل الموحد لاطلاق النار ، 10،000 الجولة / دقيقة.
الذخيرة : الثابتة (سعادة ، أنا ، APDS تي ، AMPDS ، FAPDS) 2،000 جولات في المجلة ، في البندقية.
المدى : المدى الفعال مع AMDS 160 قذيفة ، 1،100 مترا (1،000 م)
*********************************************
Type 730 CIWS
نظام مدفعي للدفاع المركزي عن القطع البحرية ويمثل هذا النظام للسفينة التي تحمله، آخر خط دفاعي، ضد الصواريخ والطائرات المهاجمة، التي نجحت في اختراق وسائل الدفاع الأخرى للسفينة ومن مميزات هذا النظام هوا التعامل مع العديد من الاهداف في أن واحد يعمل في البحريةالصينية وهوا عيار 30ملم.
ويصل مدي هذا النظام الي 3كلم.
**************************************************
يتبع
