بمئن هناك اخبار ان ليبيا والامارت بصدد تأكيدي علي امتلاك الرافال
بلأضافه لعرضها علي المغرب ومصر واٍن كانت المغرب الأقرب اليها وجب وضع
موضوع عن هذه المقاتله صاحبه اقل المبيعات !! حيث انها الي الان لم تدخل
في سلاح جو عدا سلاح الجو الفرنسي رغم عرضها مرات عديده وعلي الكثير من
الزبائن الغربين والأمريكين الجنوبين والهنود وأخرين
Rafale
بلأضافه لعرضها علي المغرب ومصر واٍن كانت المغرب الأقرب اليها وجب وضع
موضوع عن هذه المقاتله صاحبه اقل المبيعات !! حيث انها الي الان لم تدخل
في سلاح جو عدا سلاح الجو الفرنسي رغم عرضها مرات عديده وعلي الكثير من
الزبائن الغربين والأمريكين الجنوبين والهنود وأخرين
Rafale
الطائره منشئها فرنسا انتاج وتصميم شركه Dassault الفرنسيه صاحبه
التصمايم والطائرات الرائعه عائله MIRAGE حيث ان ابتدأ تصميم هذه الطائره
عام 1988م بعد موافقه الحكومه الفرنسيه علي التصميمات المبدئيه التي
قدمتها شركه Dassault وقد تضمن البرنامج ايضا انتاج 3 طرازات من هذه
المقاتله
نموذج ثنائي المقعد للتدريب تحت كود B01
نموذج بمقعد واحد تحت الكود C ودخل خدمه القوات الجويه الفرنسيه

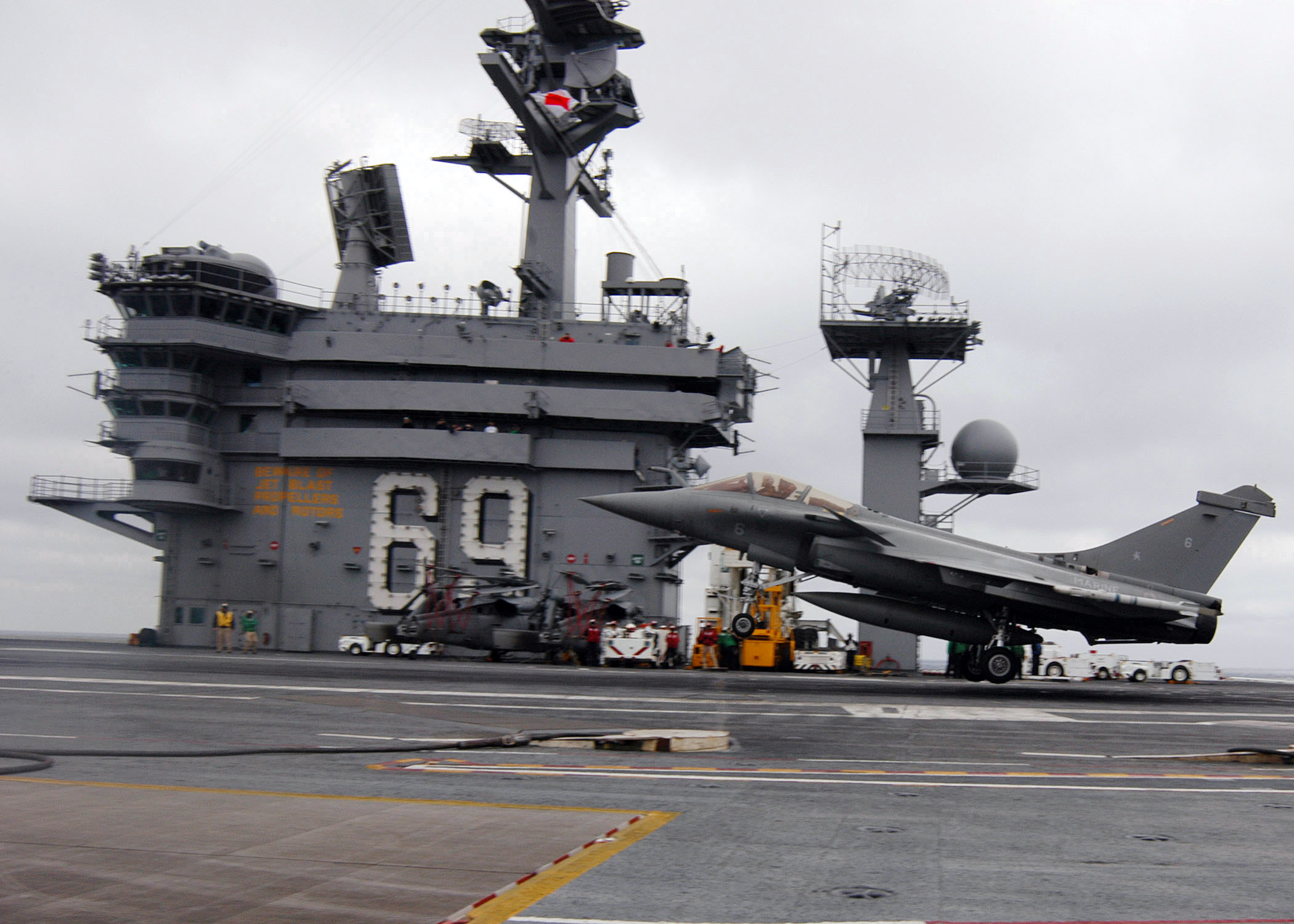

نموذج بمقعد واحد للخدمه في القوات البحريه من علي حاملات الطائرات تحت كود M
وتم تكوين شراكه لشركه Dassault وشركه Aerospace فرع الصواريخ التكتيكيه
وشركه MATRA تحت مجموعه سميت SYSTEM INDUSTRIEL GROUP للعمل علي خدمه
متطلبات هذه المقاتله المختلفه
اول تحليق لهذه الطائره كان 1991م لتكون طائره مقاتله متعدده المهام
الطائره تتمتع بعرض اقصي عندي الاجنحه يصل 10.9 متر وطولها 15.3 متر ووزنها يصل عنده الحموله 19.5طن ووزنها وهيا فارغه 9.25طن
كما انها تمتلك محرك انتاج شركه SNECMA مروحي طوربيني طراز M-88-2 بقوه
دفع قصوي 16550 رطلا للمحرك الواحد حيث انها يركب عليها محركين من نفس
الطراز (التجارب كانت تقام علي محركي انتاج جنرال الكتريك طراز GEF404)
المحرك يمتاز انه يدخل في صناعته تكنولجيا جديده جدا للسيطره والمراقبه
الاكترونيه علي وظائفه ويسهل فكه وربطه عن باقي المحركات وسهوله الاستبدال
للاجزاء السريع حيث انه يتكون من 21 جزء قابلين للفك والتركيب ويبلغ وزن
المحرك الواحد879 كلغ وطوله 3.5 متر ويمتلك تسارع رائعه حيث يصل الي أقصي
قوه دفع من حاله السكون في 3 ثوان فقط كما ان بصمته الحراريه ضعيفه جدا
مقارنه بباقي المحركات ويوفر سرعه تصل 2 ماخ عند الارتفاعات العاليه و
سرعه 1.3 ماخ عند الارتفعات المنخفضه مع المحافظه علي قوه مناوره تصل 5G
مع امكانيه تزويدها بلوقود جوا للعمل بعيد المدي ويمكن للطائره الهبوط والاقلاع بسبب هذه المواصفات في مسافه لا تذيد عن 400 متر
تصميم الطائره جاء بجناح علي شكل دلتا كما في اخوتها MIRAGE مما اعطها
قدره علي المناوره كبيره واضافه مداخل سحب الهواء تحت باطن الجناح وبدون
اجزاء متحركه لاعطاء المحرك الهواء الكافي خصوصا في اوقات الهجوم بزوايا
حرجه وهيكل الطائره مصنع من مواد مركبه معالجه كهربائيه خفيفه للغايه
وعاليه المتانه من مواد الكربون والتيتانيوم وبلغت نسبه هذه المواد حوالي
50% من اجمالي المواد المستخدمه في تصنيع هذه الطائره حيث ان الجناح و
50% من الهيكل من الياف الكربون وسطوح الذيل ووصلات الجناح من الكيفلار
واستخدام ماده AL-LITHIUM في العديد من التركيبات الاخري مما اعطاها قدره
علي التخفي الراداري وخفض بصمتها الراداريه والحراريه عن طريق امتصاص هذه
المواد للموجات الكهرومغناطيسيه
تمتلك الطائره رادار فريد هوا الاول اوربيا الذي يستخدم هوائين للمسح
الراداري وهوا انتاج مشترك لشركه طوموسن CSF و شركه داسو للالكترونيات
Dassault طراز RBE2 ويستطيع عمل اجرائات مسح وبحث ورصد جو-جو و جو-ارض
وتوجيه اسلحه الطائره القتاليه والهجوميه والقدره علي العمل مع اكثر من
هدف غي وقت واحد مع ارتباطه بحاسب يصل قدرته لمعلاجه بليون عمليه حسابيه
في الثانيه
كما انه يحتوي علي وحده رسم ارضي TERRAIN TF/TA FOLLOWINGوهي التي تعطيه
القدره علي الطيارن شديد الانخفاض مع اعطاء الطائره القدره علي الطيران
الألي بارسال معلومات عن تضاريس الارضيه اثناء طيرانه وتصويرها
بخلاف انها تمتلك نظام بحث وتعقب عن طريق الاشعه تحت الحمراء IRST يعطيها
القدره علي تصويه الاهداف واخراج صوره دقيقه ملونه باستخدام العدسات
الالكترونيه والاشعه تحت الحمراء وكذلك باحث باحث الكتروني يعمل بلايزر
لتعقب الاهداف --النظام هناك احاديث انه هوا المركب علي SU-35 وان روسيا
اخذته من فرنسيا لوضعه علي طائرتها مع اشياء اخري بلاشعه تحت الحمراء
لدبابات T-90 ايضا -- يتيح هذا النظام العمل في بيئات مشوشه الكترونيا
نظام الحرب الالكترونيه SPECTRA
لتحقيق اكبر قدر ممكن من الحمايه والأمان في الاطائره تم تذويدها بنظام
حرب الكترونيه متكامل طراز SPECTRA انتاج شركه Thales يقوم النظام
بأكتشاف الاهداف المعاديه وتحليلها والتعرف علي الاخطار في اجواء التشويش
الالكتروني ويقوم بعمل انذار مبكر ضد اي اخطار مثل استهداف صواريخ
للمقاتله واظهار ذلك للطيار كما يقوم بأعمال التشويش واستخدام مظلات
الموجات الكرومغناطيسيه والاشعه تحت الحمراء ونظرا لان الحرب الالكترونيه
اصبحت سمه من سيمات الحروب الحديثه فمن المفترض القتال في اجواء شديده
التلوث الكترونيا ووجود موجات كهرومغناطيسيه بشكل كبير مما يعرض المعدات
الوطيار للخطر فتم عزل المقصوره وتقويه العوازل والكابلات المختلفه
تتمتع مقصوره قياده الطائره والتي هيا بيت الطيار راحه واتصال عالين جدا
بين الطيار وطمقاتلته حيث انه الطائره تمتلك مقعد تم اٍمالته بزاويه 29
درجه حتي تقصر المسافه بين قلب الطيار ومخه الذي يحسن ادائه ويقوي قدرته
علي مقاومه الجازبيه وتوفير رؤيه جيده بلاضافه لوجود مولد اكوسجين عالي
الاداء OBOGS وشاشع عرض عاليه النقاء ملونه تعرض المعلومات المختلفه
بلاضافه لعرض بيانات ومعلومات واظهار الصور والتفاصيل عن طريق مشغل ليزري
علي زجاج المقصوره غير واقي الرأس المذود بشاشه داخليه شفافه لعرض
المعلومات والبيانات بشكل مجسم بلأضافه لشاشات عرض جانبيه لعرض الصور
والبيانات بلمس اول بأول
مع اضافه ذراع تحكم يعمل بمجرد اللمس لينتقل التحكم بلكامل من هذا الذراع للطيار
التسليح :
الطائره مسلحه بصواريخ وقنابل وزخائر مختلفه الاهداف والنوعيات نعرض
بعضها مدفع عيار 30 مم وصواريخ مثل MICA للقتال الجوي AS30L الموجه
بلليزر جو-ارض صواريخ نوويه طراز ASMP صغيره صواريخ جو-سطح طراز ANS
صواريخ كروز طراز APACHE بلاضافه للصاروخ الحديث Meteor للقتال الجوي
وصواريخ MAGIC2 مع وجود 14 مكان تعليق لتعليق هذه الزخائر المختلفه
هنيئا للدول العربيه علي هذه الطائره
