التطور في خوذ طيارين المقاتلات الحربيه

صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0



بسم الله الرحمن الرحيم

لايخفي عليكم بأن طيارين المقاتلات الجويه يستعملون خوذ مخصصه لمقاتلاتهم اثناء الطيران بها منذ ايام الحرب العالميه الأولي ، ولكن السوال هو ماهو التطور الذي حصل لهذه الخوذ وهل تم الأهتمام بتطويرها او تم اهمالها ، سوف اعرض لكم اليوم انواع واوجه التطوير الحاصل لهذه النوعيه من الخوذ الحربيه.

أمريكا :

نظام العرض المشترك للخوذه - JHMCS - Joint Helmet Mounted Cueing System

خوذه ال JHMCS هي حاليا في مرحله الإنتاج ، وهي تعمل حاليا مع مقاتلات الولايات المتحدة . وهذه الخوذه توفر درجة عالية من الدقة للطيارين حسب مبدأ "أول نظره تساوي أول رميه" وتزودهم بقدرات الأشتباك خارج مدي الرؤيه . خوذه الJHMCS تمكن الطيار من تصويب أسلحه مقاتله بدقه عاليه ومباشره علي طائره العدو حتي أثناء اداؤه لمناورات عاليه وسريعه بمقاتلته. الطيار يحتاج فقط إلى ان يوجه خوذته بأتجاه الهدف وكمبيوتر المقاتله سيقوم بتوجيه الأسلحة إلى الجهه التي ينظر لها الطيار. ويمكن للظيار استخدام الخوذه بدقه عاليه لمهاجمه حيث ان من مميزات هذه الخوذه قدرتها علي عرض جميع المعلومات من رادار وكمبيوتر الطائره علي الخوذه ، مما ستتيح للطيار حريه تحريك رأسه في جميع الأتجاهات بدلا من التركيز علي اتجاه واحد والنظر الي الشاشات في قمرته للحصول علي المعلومات.

وقد تم تصميم هذه الخوذه لتعمل مع مقاتلات الأف- 16 والأف- 15 والأف - 18

باكستان والمغرب طلبت هذه الخوذه مع صفقه الأف- 16 المشتراه حديثا









نظام العرض المحمول للخوذه - Helmet Mounted Display System (HMDS)

خوذه ال HMDS توفر قدره التصوير المتواصل ( الفيديو ) في مجال التصوير في النهار أو الليل بمختلف الظروف الجويه بدقة لإعطاء الطيار قدرات لم يسبق لها مثيل للأحساس بما يجري حوله وتمنحه القدرة التكتيكية. أيضا لتتبع الدقيق للأهداف والقدره علي معالجة المعلومات لمقاتله الأف - 35.

وتتيح له كذلك قدره التعامل مع الأهداف الأرضيه والجويه عن طريق النظر لها حيث سيقوم كمبيوتر المقاتله بتوجيه الأسلحه لهذه الأهداف بمجرد النظر اليها سواء كانت المهمه اثناء النهار او الليل ، وقد قامت بتطويرها شركه روكويل كولينز وفيشون سستمز الأمريكيتين بالتعاون مع شركه إلبيت الأسرائيليه والتي تعتبر الرائده عالميا في هذا المجال .







تركيا

خوذه Aselsan AVCI


تم تصميم هذه الخوذه التركيه من قبل شركه اسيلسان التركيه اعتمادا علي تكنولوجيا خوذه JHMCS الأمريكيه لتعمل علي مقاتلات الأف- 16 التركيه ، ومن مميزات هذه الخوذه انه يمكن استعمالها ايضا مع الهليوكوبترات.



الهند

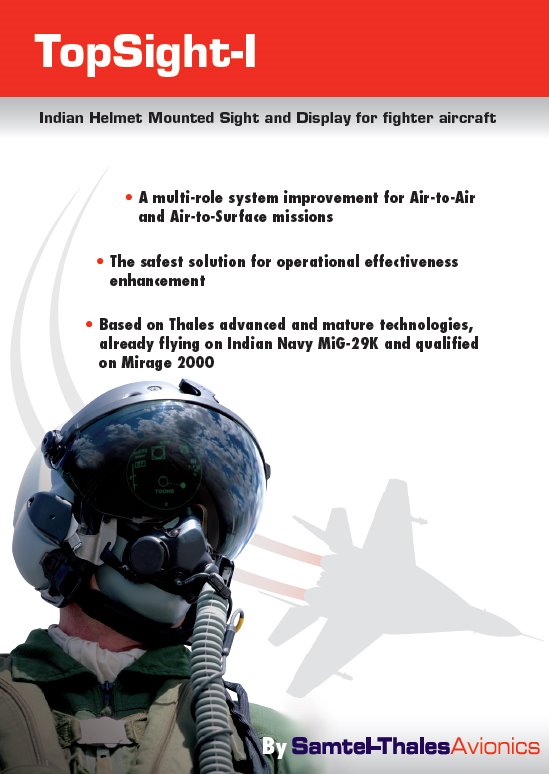

خوذه النظر الأعلي - topsight-I helment

قامت الهند بالتعاون مع شركه Thales الأوروبيه بانتاج خوذه اعتمادا علي تكنولوجيه الشركه الأوروبيه لها القدره علي عرض المعلومات للطيار علي الخوذه نفسها والقدره علي توجيه الأسلحه الي الهدف بمجرد تحريك الطيار رأسه الي جهه الهدف ، وهي تعمل حاليا مع مقاتلات الميغ - 29 كي الروسيه والتي اشترتها البحريه الهنديه وتخطط الهند لإستعمال هذه الخوذه مع مقاتلات الميراج 2000 والسوخوي - 30 التي تخدم بسلاح الجو الهندي.







فرنسا

خوذه النظر الأعلي - Sextant Avionique TopSight-E

وهي خوذه تم تصميمها من قبل شركه Sextant Avionique الفرنسيه ، شركه Thales حاليا لمقاتله الرافال الفرنسيه وهي تعمل بنفس مبدأ الخوذ السابقه ولها تصميم مستقبلي.







إسرائيل

خوذه العرض والنظر من الجيل الثالث - Elbit GEN III Display And Sight Helmet (DASH)

وهي امتداد للخوذ الأوليه من الجيل الأول والثاني والتي قامت اسرائيل بصنعها خلال الثمانينات وادخلتها الخدمه بمقاتلاتها من طراز اف - 16 واف - 15 ، ويمكن استعمالها ايضا علي مقاتلات الأف - 18 الأمريكيه وقد صممتها إسرائيل بغرض تسويقها الي الدول الأخري التي تمتلك المقاتلات الأمريكيه وقد قامت ايضا بتسويقها وتركيبها علي مقاتلات اف - 5 الأمريكيه وميغ-21 الروسيه.









السويد

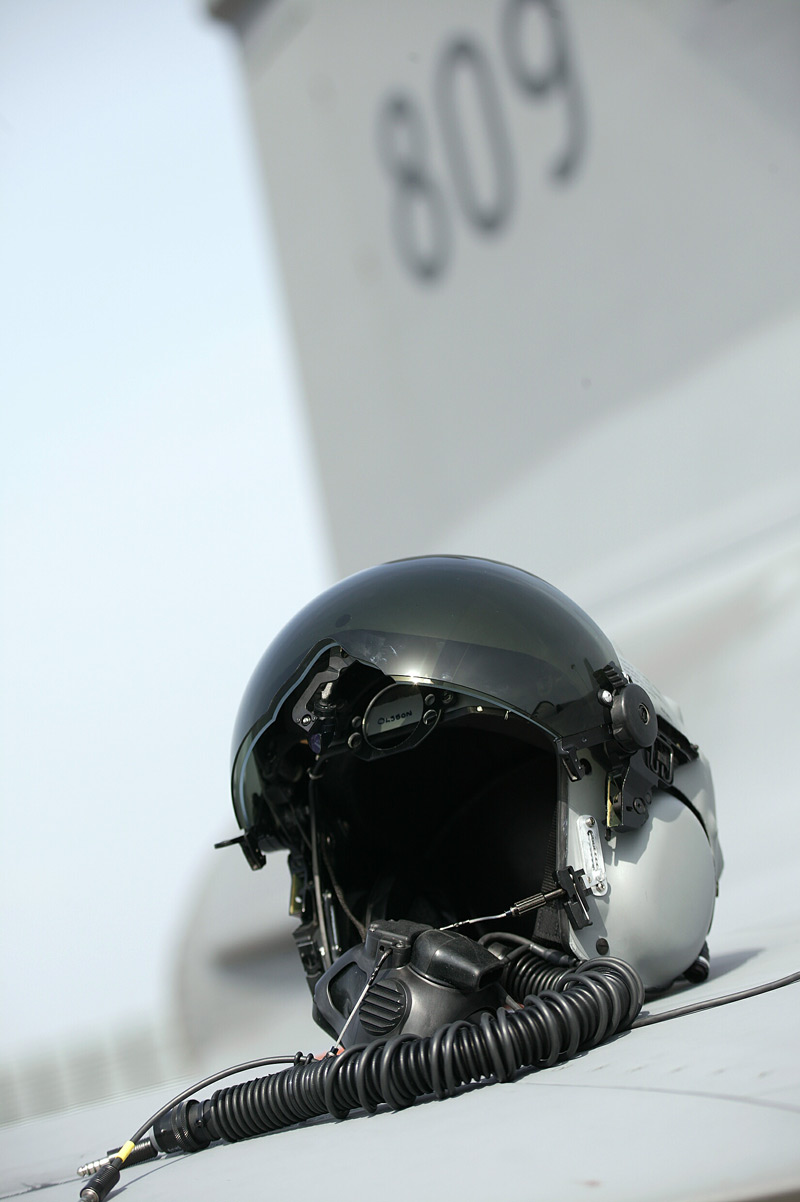

خوذه الكوبرا - Cobra HMD helmet

وهي الخوذه المستعمله بمقاتله الجريبين السويديه والتي تم تطويرها بالتعاون مع شركه BAE Systems البريطانيه وشركه Denel Optronics الجنوب افريقيه وشركه Saab السويديه وتم بيعها الي القوات الجويه الجنوب افريقيه لتستعملها مع مقاتلات الجريبن التي تملكها.





جنوب أفريقيا

وهي تستعمل نبضات ضوئيه كي تتبع حركه راس الطيار وتوجه الأسلحه الي الهدف وهي تعمل بنفس مبدأ الخوذ السابقه.

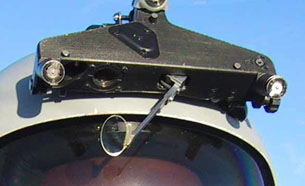

خوذه رامي السهام - Archer helmet mounted display





الصين

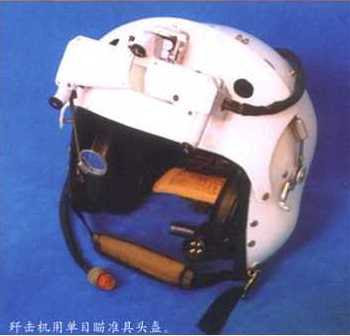

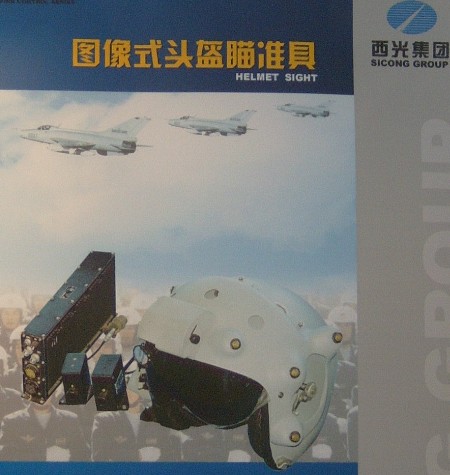

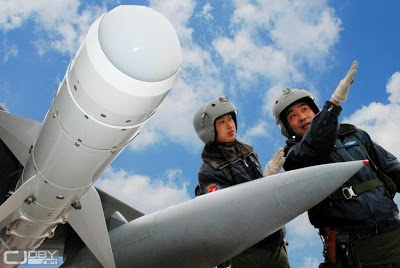

خوذه تي كي - 14 - TK-14 helmet

وهي تعتمد في عملها علي التكنولوجيا الروسيه المستعمله في خوذ طيارين الميغ والسوخوي الروسيين وهي تتفوق علي الخوذ الروسيه من حيث المميزات والقدرات و تم تصميمها ايضا لتعمل مع صاروخ الجو - جو قصير المدي الصيني PL-9C









روسيا

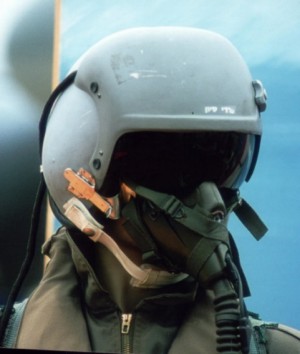

خوذه ASP-PVD-21 HMS

هذه الخوذه لها القدره علي توجيه الباحث الحراري لصواريخ جو - جو قصيره المدي روسيه من نوع AA-11 Archer وجهاز التتبع الحراري والرادار الروسيه الي مجال نظر الطيار وهي مستعمله في مقاتلات الميغ - 29 والسوخوي - 27 واعطت هذه المقاتلات قدرات مميزه في مجال القتال الجوي المتلاحم واصبحت هذه الخوذه من الأوسع انتشارا في العالم نظرا لمبيعات مقاتلات الميغ والسوخوي.

طبعا لو عملنا مقارنه بسيطه لوجدنا ان الروس متخلفين في هذا المجال حيت لم يركزوا علي تطوير خوذه تتفوق في قدراتها علي الخوذ الغربيه او حتي الصينيه.




التعديل الأخير بواسطة المشرف:

الزعيم

صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
374 1 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

الخوذ الروسية التي تناولتها اخي العزيز قديمة جدا جدا والله اعلم ان كان هناك تطوير لها ام لا وقد استعملت ايضا لتركب على مروحيات مي 24
لكن عندي سؤال بسيط هل الخوذة الامريكية بالاعلى تعوض عن شاشة العرض المعتادة امام الطيار اما ماذا


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

الخوذ الروسية التي تناولتها اخي العزيز قديمة جدا جدا والله اعلم ان كان هناك تطوير لها ام لا وقد استعملت ايضا لتركب على مروحيات مي 24
لكن عندي سؤال بسيط هل الخوذة الامريكية بالاعلى تعوض عن شاشة العرض المعتادة امام الطيار اما ماذا

حسب معلوماتي روسيا تتخلف في هذا المجال عن باقي الدول لذلك لم تظهر اهتماما حقيقيا في تطوير هذه النوعيه من الخوذ وكما قلت يا اخي هي مخصصه لمقاتلات الميغ - 29 والسوخوي - 27 ، اما بالنسبه لمقاتلات الميغ - 35 والسوخوي 30 وال 35 ، فلا توجد ايه معلومات بان روسيا طورت خوذ خاصه بها اكثر تطورا من التي ذكرتها سابقا.

اما بالنسبه للخوذه الأمريكيه ، فأنت كما تعلم الأمريكان يوفرون المعدات طالما الزبون قادر علي دفع الثمن ، اي بمعني انها تعرض الصور علي زجاج الخوذه نفسها وليس علي شاشه العرض المعتاده اما الطيار.


لنأخذ مثلا صفقه باكستان والمغرب من طائرات الأف-16 بلوك 50/52 ، فقد طلبت هذه الدول هذه الخوذه لتستعملها مع هذه المقاتلات ، اذا طياري هذه المقاتلات سوف يحصلون علي خاصيه عرض المعلومات علي زجاج خوذهم وان لم يرغبوا يمكنهم الأعتماد علي شاشه العرض التقليديه امامهم ، بالنسبه للصفقه المصريه ، فقد طلبت مصر نفس المقاتلات ولكن لم تشتري هذه الخوذ ، اذن الطيار المصري لديه خيار واحد فقط وهو الأعتماد علي شاشه العرض التقليديه بمقاتلته. واعتقد بان هذا خير مثال علي الفرق بين مقاتلنين احداهما تستعمل هذه الخوذه واخري لا تستعملها.


الزعيم

صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
374 1 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

لكن الى ماذا يمكن رد هذا اتخلف الروسي هل هو راجع لاهتمامهم مثلا بالقتال البعيد بواسطة رادارات وصواريخ طويلة وصل بعضها ل350 كلم مثلا يعني خارج مجال الرؤية ومنه لا حاجة لمثل هذه الخوذ
والصراحة شوقتني للموضوع وساحاول اجد البديل الروسي وانا متاكد انه موجود


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

لكن الى ماذا يمكن رد هذا اتخلف الروسي هل هو راجع لاهتمامهم مثلا بالقتال البعيد بواسطة رادارات وصواريخ طويلة وصل بعضها ل350 كلم مثلا يعني خارج مجال الرؤية ومنه لا حاجة لمثل هذه الخوذ
والصراحة شوقتني للموضوع وساحاول اجد البديل الروسي وانا متاكد انه موجود

اعتقد بأنه راجع الي سببين ، الأول تركيز الروس علي احتياجاتهم من المعدات والتي تتناسب مع عقيدتهم العسكري والسبب الأخر ، هي اقتصادي بحت ، حيث ان الروس تخلوا عن تنفيذ الكثير من المشاريع التي اعتبرت سابقه لعصرها وذلك بسبب عدم توفر الأموال للأستمرار في الأبحاث.

وقد تجلي هذا الأمر عندما تبن للعالم تخلف روسيا في مجال الطائرات الغير مأهوله وشراءها من اسرائيل حتي تتمكن من فحص تكنولوجيتها ومن ثم صنع نماذخ خاصه بها.

كذلك مشروع طائره الستلث الروسيه ، الباك فا والذي اعلنت عنه روسيا قبل سنين طويله والذي مازال يسير ببطئ شديد بسبب عدم توفر الأموال لصنع هذه الطائره.


osama_1010

عضو
إنضم
18 نوفمبر 2008
المشاركات
1,931
التفاعلات
48 0 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

موضوع رائع اخي صلاح الدين تستحق التقييم


abdo saleh999

قيادة القوات الجوية
صقور الدفاع
إنضم
14 يوليو 2009
المشاركات
1,025
التفاعلات
597 1 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

هولاء المستخدمون للخوذة jhmcs الحاليون -لا يضتمن المستقبليون-



و هذا صفحتها علي موقع الشركة المصنعة لها - يوجد بها ملف PDF جيد لها-
http://www.boeing.com/defense-space/military/jhmcs/index.html

و لكن لي سؤال بالنسبة للخوذة التركية
عند استخدامها علي المروحيات
تضمن تتبع الطائرات والمروحيات المعادية و ايضا المدرعات المتحركة يعني تستخدم توجيه الصواريخ المضادة للدروع​

التعديل الأخير:

صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

هولاء المستخدمون للخوذة jhmcs الحاليون -لا يضتمن المستقبليون-



و هذا صفحتها علي موقع الشركة المصنعة لها - يوجد بها ملف pdf جيد لها-
http://www.boeing.com/defense-space/military/jhmcs/index.html

و لكن لي سؤال بالنسبة للخوذة التركية
عند استخدامها علي المروحيات
تضمن تتبع الطائرات والمروحيات المعادية و ايضا المدرعات المتحركة يعني تستخدم توجيه الصواريخ المضادة للدروع​

الخوذه التركيه مشتقه من الخوذه الأمريكيه jhmcs وهي تحتوي علي جميع مواصفاتها بفرق ان الخوذه التركيه يمكن استعمالها في المروحيات والمقاتلات علي حد السواء.


Black Eagle Tank

عضو مميز
إنضم
11 أكتوبر 2009
المشاركات
826
التفاعلات
18 0 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

موضوع جميل جدأ سلمت يداك , وبالمناسبه عندي خوذه تعود الى جدي الحادي عشر !


هههههههههههههههههههههههههههههههههههههههههههههههههههههه

التعديل الأخير:

القيصر الروماني.

صقور الدفاع
إنضم
14 يونيو 2009
المشاركات
6,482
التفاعلات
10,854 21 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

الخوذة الروسية الجديدة Zsh-10 الخاصة ب su-35 BM مزودة بنظام التصويب والاطباق HMTD المركب على خوذ الفلانكر والميغ-29 .........نلاحظ ان هذه الخوذة مجهزة بنظام التصويب و الاطباق اضافة الى نظام عرض بيانات الطائرة الموجود في الخوذ الغربية.....عكس الخوذ الروسية القديمة SURA-M SURA-K المجهزة فقط بنظام التصويب والاطباق مما يدل على ان الروس يطورون ايضا تكنولجيا العرض الخاصة بهم




التعديل الأخير:

صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

الخوذة الروسية الجديدة Zsh-10 الخاصة ب su-35 BM مزودة بنظام التصويب والاطباق HMTD المركب على خوذ الفلانكر والميغ-29 .........نلاحظ ان هذه الخوذة مجهزة بنظام التصويب و الاطباق اضافة الى نظام عرض بيانات الطائرة الموجود في الخوذ الغربية.....عكس الخوذ الروسية القديمة SURA-M SURA-K المجهزة فقط بنظام التصويب والاطباق مما يدل على ان الروس يطورون ايضا تكنولجيا العرض الخاصة بهم






لاحظ هنا الأختلاف بين الخوذتين القديمه والجديده ، هنالك تطوير كما ذكرت اخي العزيز ، ولكنه ليس بتطوير جذري للخوذه.


حسنا هنا خوذه السوخوي - 35 وخوذه الأف- 35 ، من المقارنه بين الصورتين يتضح الفارق الكبير بالتطور التكنولوجي بين الخوذتين. وهذا دليل علي ان الخوذه الروسيه مازالت لا ترقي لمستوي الخوذات الغربيه ، واحدي الدلائل التي يمكن الأستدلال بها ، اختيار الهند للتكنولوجيا الفرنسيه لصنع خوذه خاصه بهم ليتم استعمالها علي مقاتلات الميغ - 29 والسوخوي - 30 الهنديه بعد استبعاد استعمال الخوذ الروسيه.

خوذه السوخوي - 35



خوذه الأف - 35



الخوذه الهنديه المبنيه علي اساس التكنولوجيا الفرنسيه لإستعمالها في مقاتله الميغ - 29 والسوخوي - 30

1-




القيصر الروماني.

صقور الدفاع
إنضم
14 يونيو 2009
المشاركات
6,482
التفاعلات
10,854 21 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

لا اخي صلاح الدين التشابه الوحيد بين الخوذة الروسية Zsh-10 و الخوذ السابقة SURA-M SURA-K يكمن في الشكل فقط لاغير حتى الشكل تما تغيره قليلا .....في الخوذة الحديثة تما استبدال جميع المستشعرات والمجسات و انظمة EOS الخاصة بالخوذة باخرى حديثة واكثر تطور من المجسات السابقة لكن يبقى اهم تغيير ادخلا على الخوذة الجديدة هو خاصية عرض البيانات الخاصة بالطائرة << السرعة-الجاذبية-الارتفاع -النمط -الملاحة >> التي يقوم نظام HUD بعرضها على الطيار هذه الخاصية لم تكون متوفرة على الانظمة الروسية القديمة حيث جهزت الخوذ الروسية السابقة بخاصية TARGETING DISPLAY فقط دون امكانية عرض البيانات التي يعرضها HUD ....بتاكيد لامجال للمقارنة بين خوذة الاف-35 و خوذة سو-35 لكن تطوير الروس لنموذج Zsh-10 دليل على ان الروس يعملون على تطوير تقنيتهم الخاصة بهذا المجال خصوصا وانهم السباقون في استخدام انظمة HMS


القيصر الروماني.

صقور الدفاع
إنضم
14 يونيو 2009
المشاركات
6,482
التفاعلات
10,854 21 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

نظام الخوذة الروسية SURA-M - SURA-K في سلاح الجو الجزائري :




الخوذة الجنوب افريقية
Archer في سلاح الجو الجزائري :




صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

حسنا نأتي الأن الي الشرح بالفيديو .

هذه طريقه عمل خوذه JHMCS الأمريكيه مع احدث اصدار من صواريخ السايدوايندر جو - جو القتال المتلاحم AIM-9X ، لاحظوا هنا الحريه التي تمنحها الخوذه للطيار حيث يمكنه تحريك رأسه ومتابعه الهدف والأطباق عليه من دون التقيد بشاشه العرض والتهديف التقليديه. وهذا هو المبدأ المستعمل في ماسبق من خوذ.

watch


steph

عضو
إنضم
21 يوليو 2009
المشاركات
1,574
التفاعلات
106 0 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

موضوع رائع كالعاده
شكرا


⛥ MS ⛥

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
17,905
التفاعلات
56,691 142 0
الدولة
Morocco
رد: التطور في خوذ طيارين المقاتلات الحربيه

شكرا لك أخي موضوع مفيد جدا
هل هناك معلومات عن خودة f22

إنضم
14 ديسمبر 2009
المشاركات
232
التفاعلات
5 0 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

خوذة 16ـf عملية جدا، هذا هو المطلوب ليس الشكل فقط هو المهم، بل ملائمتها لتطور المهام.


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,888
التفاعلات
7,125 23 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

شكرا لك أخي موضوع مفيد جدا
هل هناك معلومات عن خودة f22



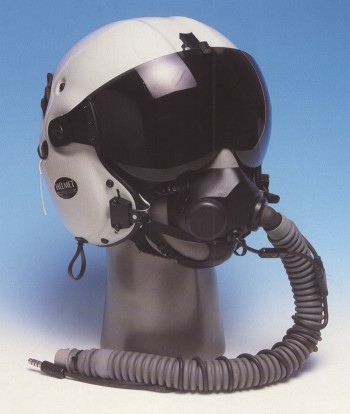

هي خوذه عاديه قياسا لما تم ذكره سابقا من خوذ وهي من نوع HGU-86/P والسبب لعدم استخدام الأمريكان للخوذ المتطوره في مقاتله الأف-22 يرجع الي المشاكل في الصيانه التي قد تسببها مثل هذه الخوذ حال استعمالها في الأف-22.


يمكنك قراءه المزيد عن هذه الخوذه العاديه ، من خلال هذا الرابط http://www.best-of-flightgear.dk/hgu86hel.htm


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,611
التفاعلات
225 0 0
رد: التطور في خوذ طيارين المقاتلات الحربيه

أميركا واوروبا متقدمتان في هذا المجال وفي الحقيقة أرى ان روسيا متخلفة عنهم بكثير في هذا المجال.


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
