زيادة مدى صاروخ نووي مسافة 500 كم باضافة مسمار

[الصباح]

زيادة مدى صاروخ نووي مسافة 500 كلم باضافة مسمار

لاتتعجبوا


مع وصول العلماء لفهم اعمق لديناميكية الهواء

وتاثيرها على الأجسام

للتبسيط
قام المتسابق بتطبيق عملي على تقليل مقاومة الهواء بفرد جسمه بشكل متوازي مع الدراجة الهوائية وسبق الآخرين

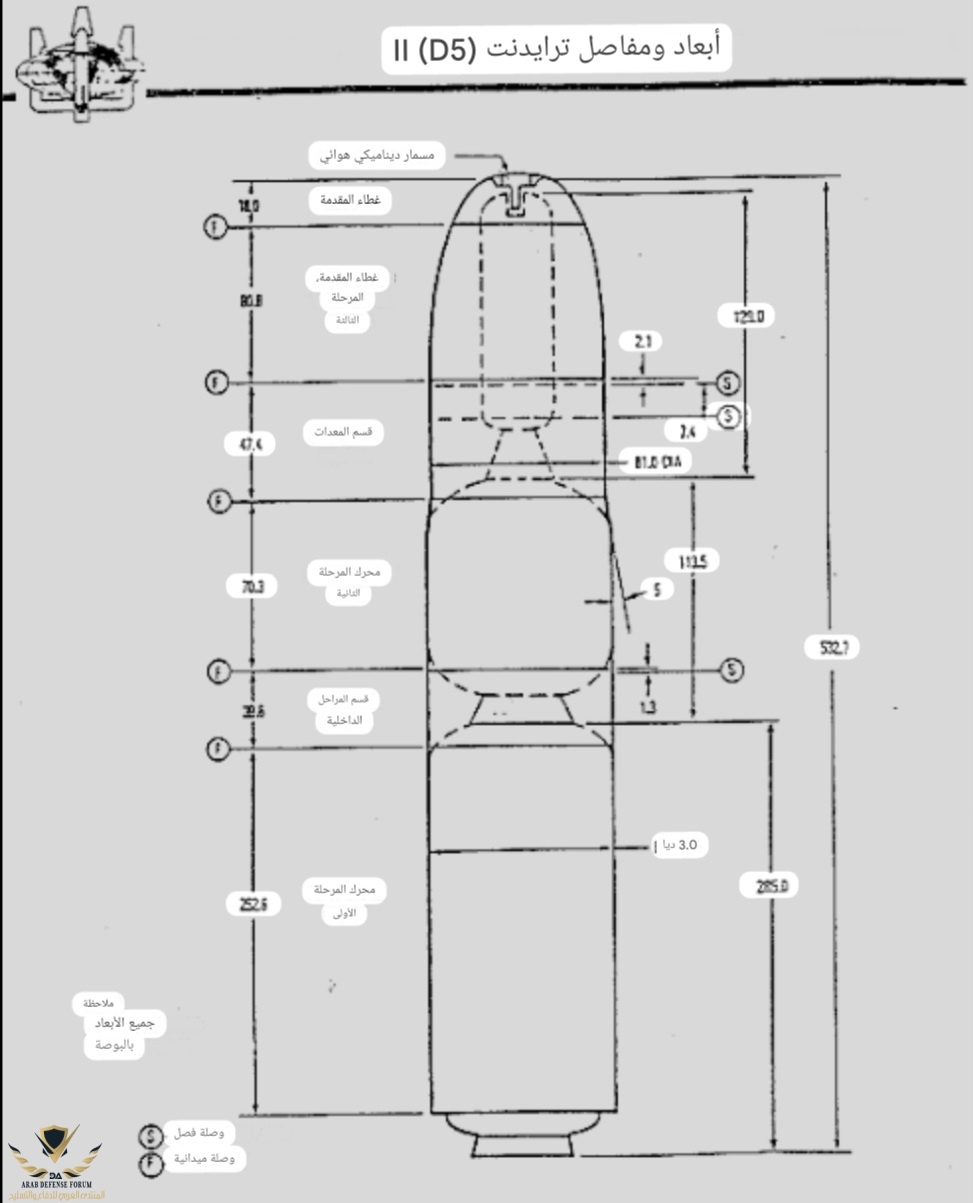

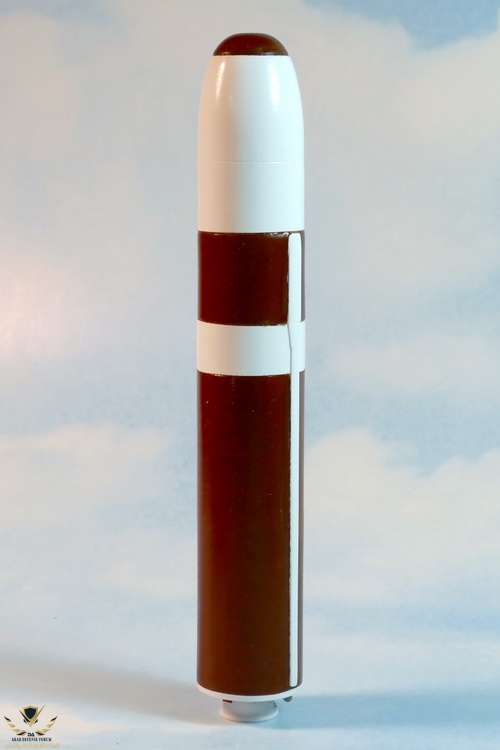

تم تصميم الصاروخ النووي تريدنت

بعدة اصدارات

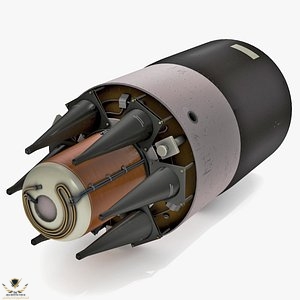

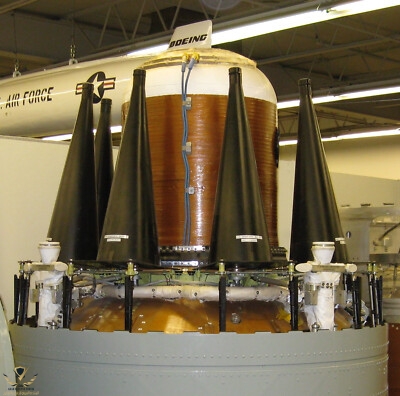

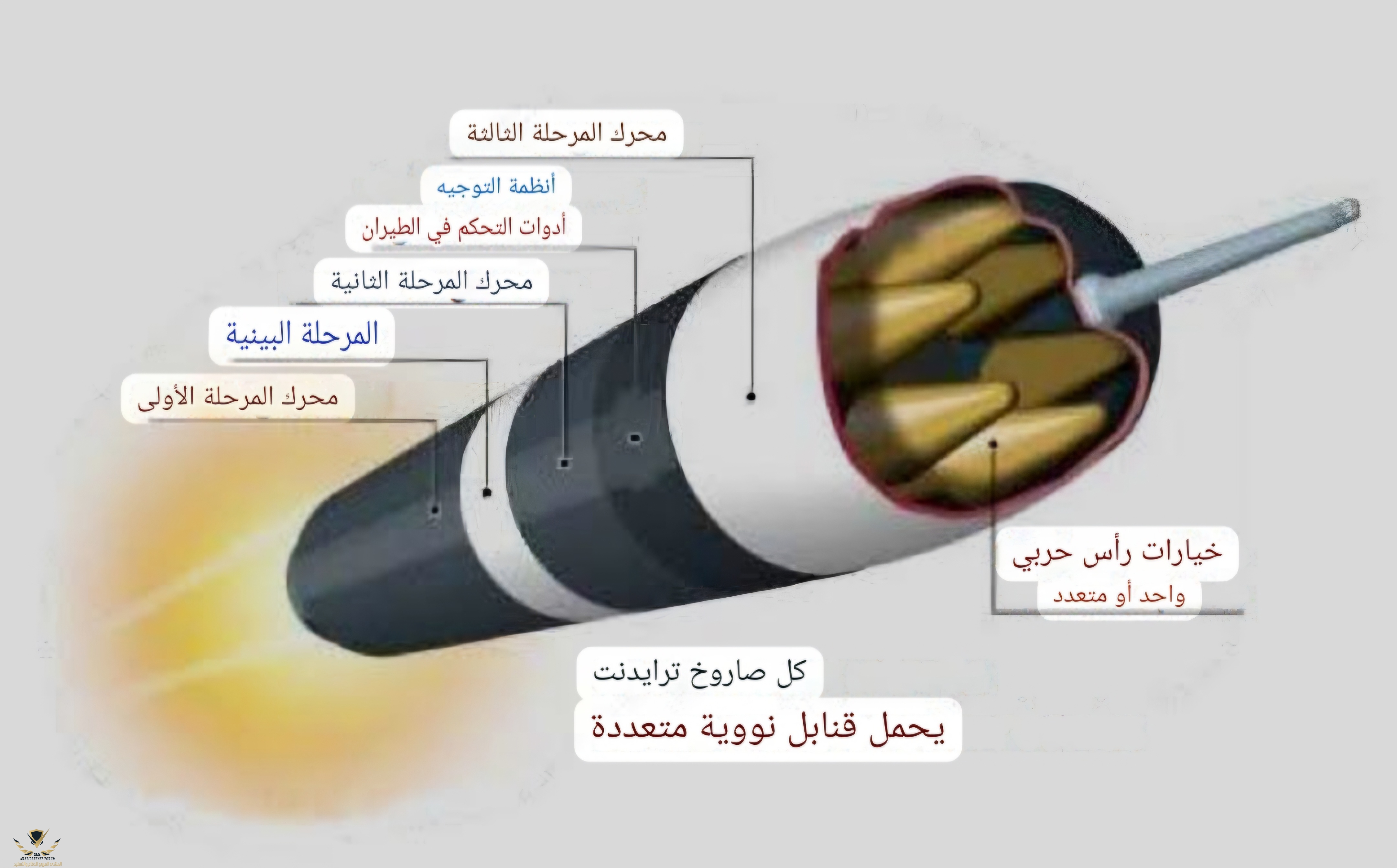

وتطويره بحيث يستطيع حمل عدة رؤوس نووية

وكان تصميم مقدمة الصاروخ الكبيرة سبب في زيادة مقاومة الهواء

وفقدان جزء من قوة الدفع ( ضريبة للتصميم )

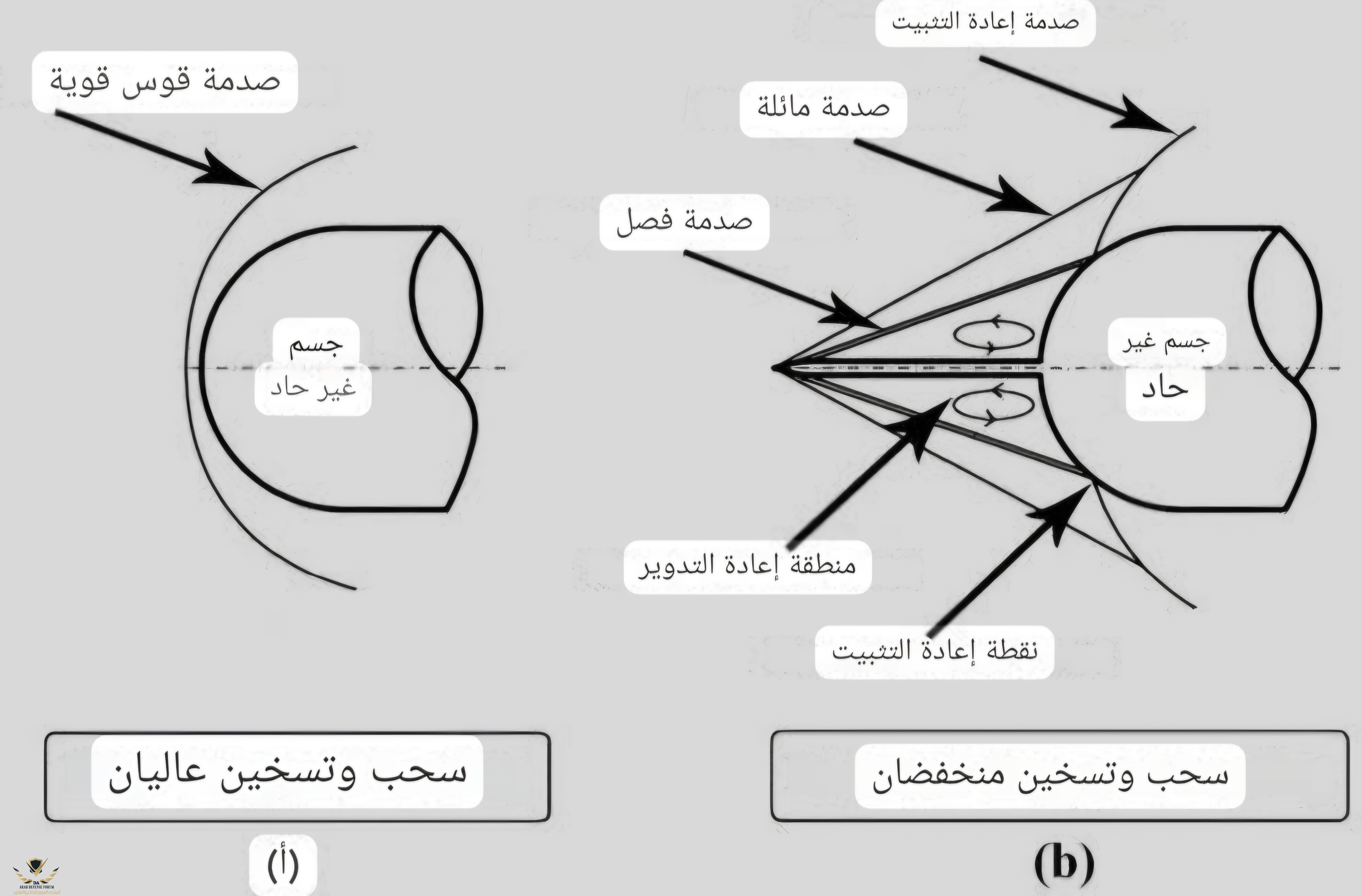

حيث ان التصاميم ذات الرؤوس الحادة افضل لمقاومة الهواء من التصاميم ذات الرؤوس المدورة

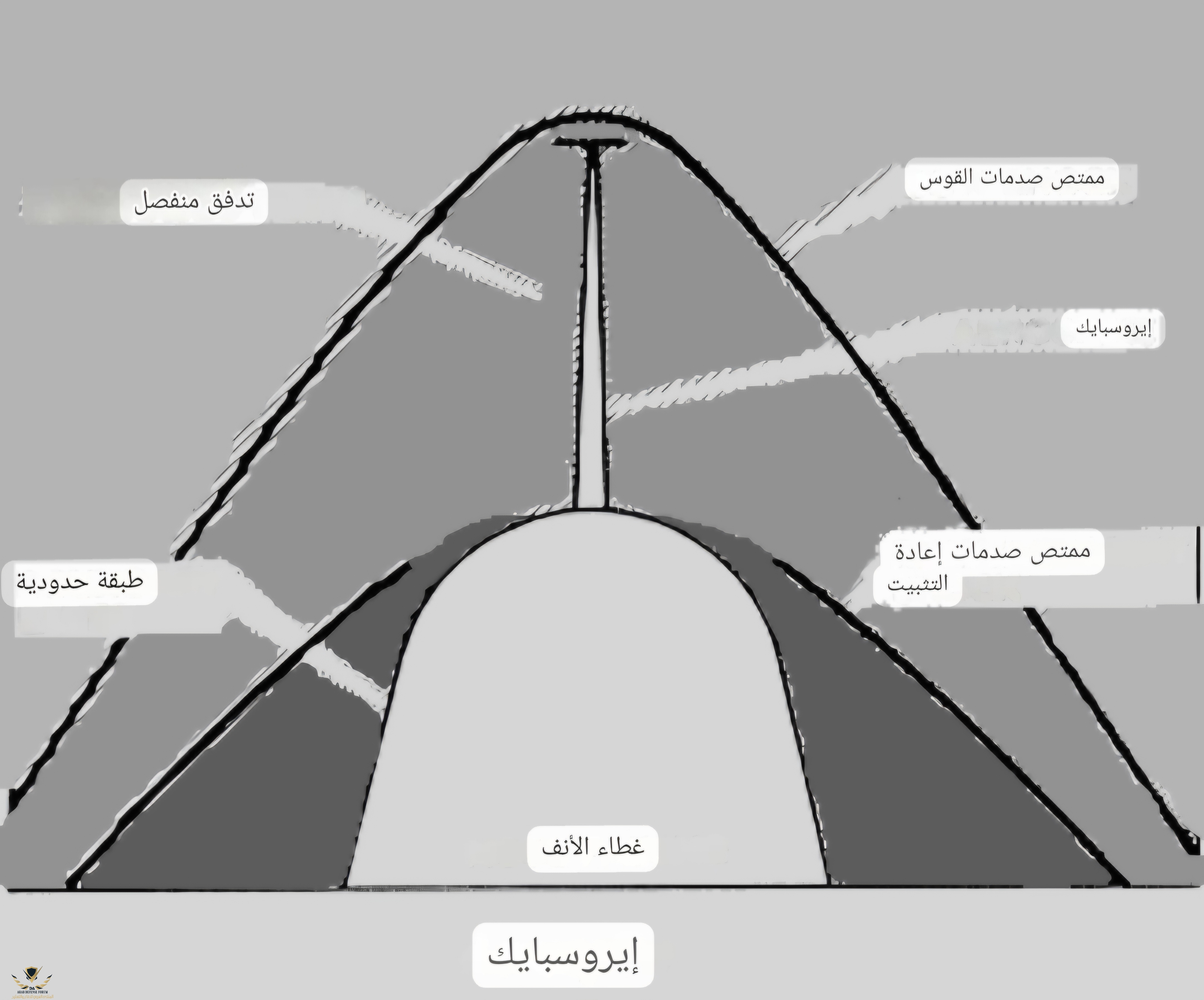

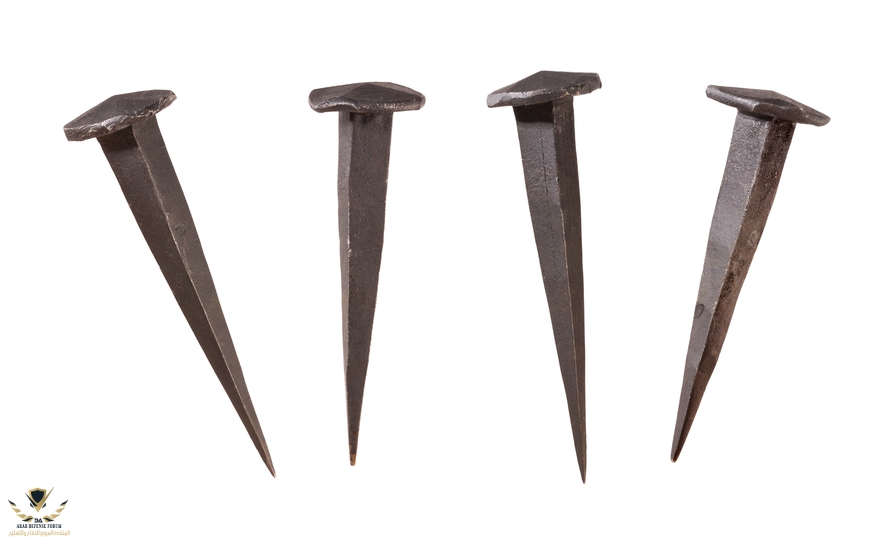

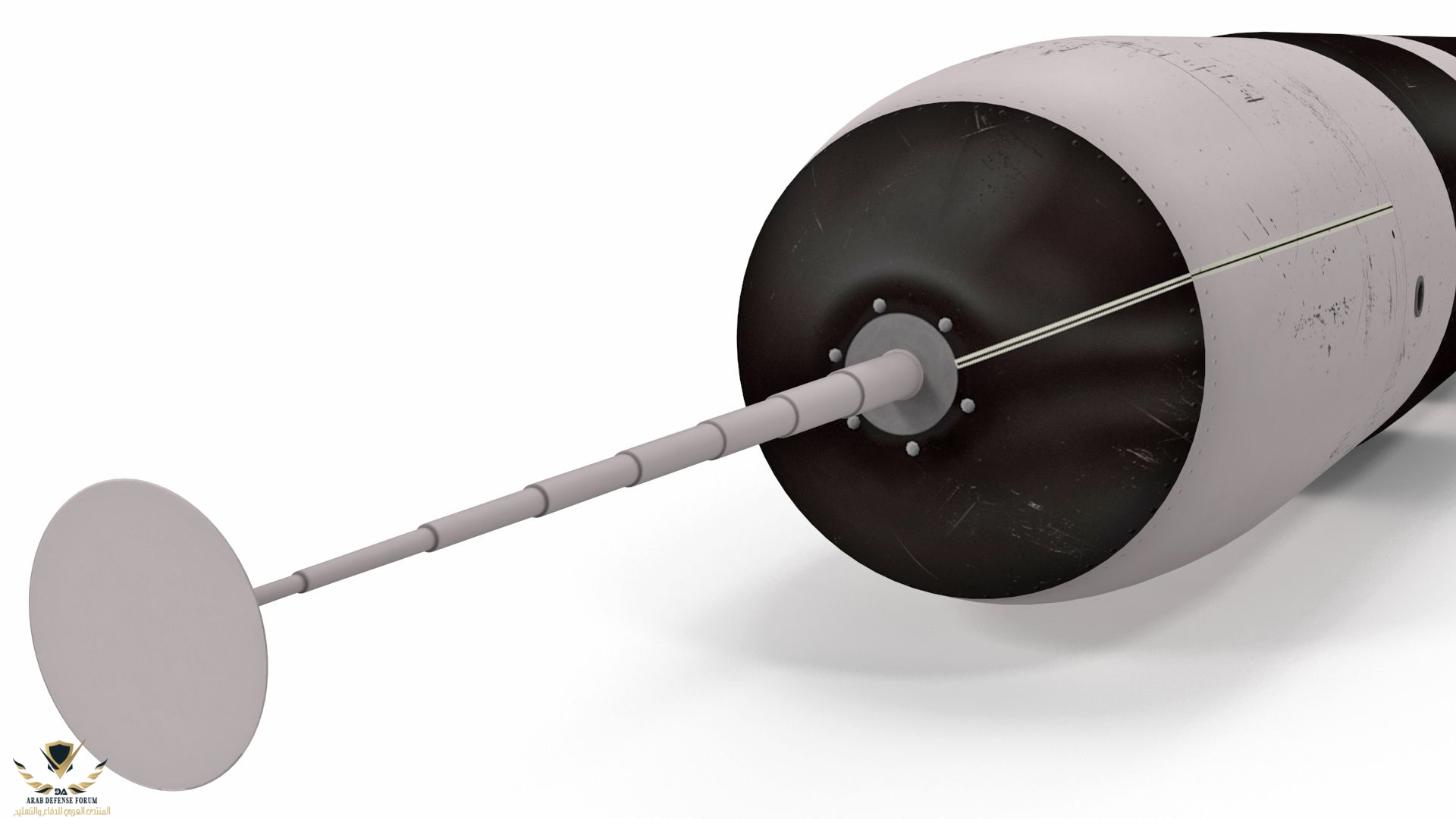

تم اضافة مسمار طويل داخل مقدمة الصاروخ

بحيث يخرج بعد الإطلاق

ويقوم بتقليل مقاومة الهواء للجسم

فكرة ذكية

ادت الى قليل مقاومة الهواء

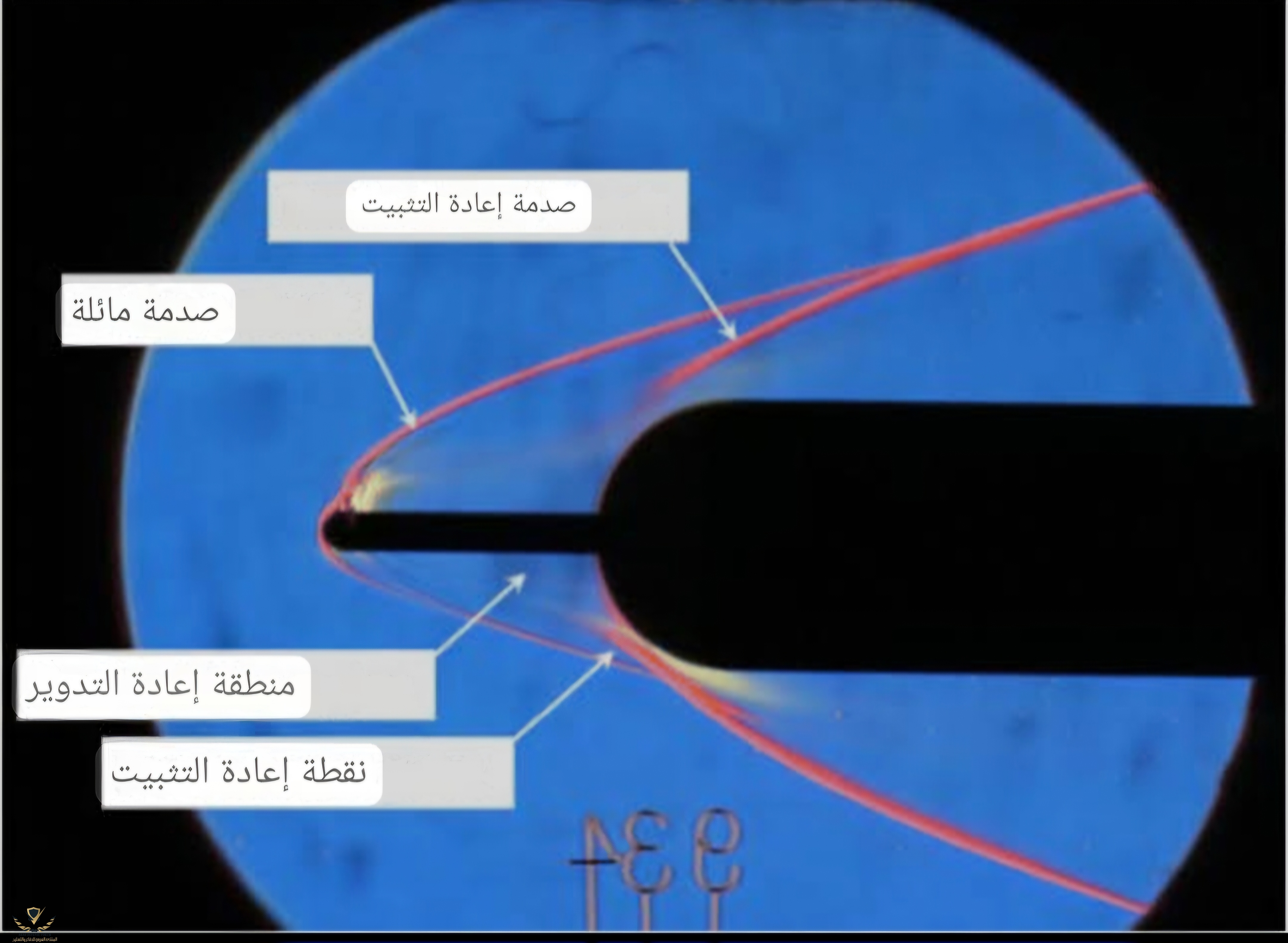

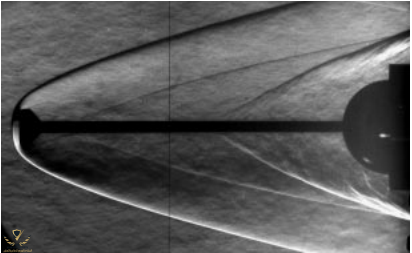

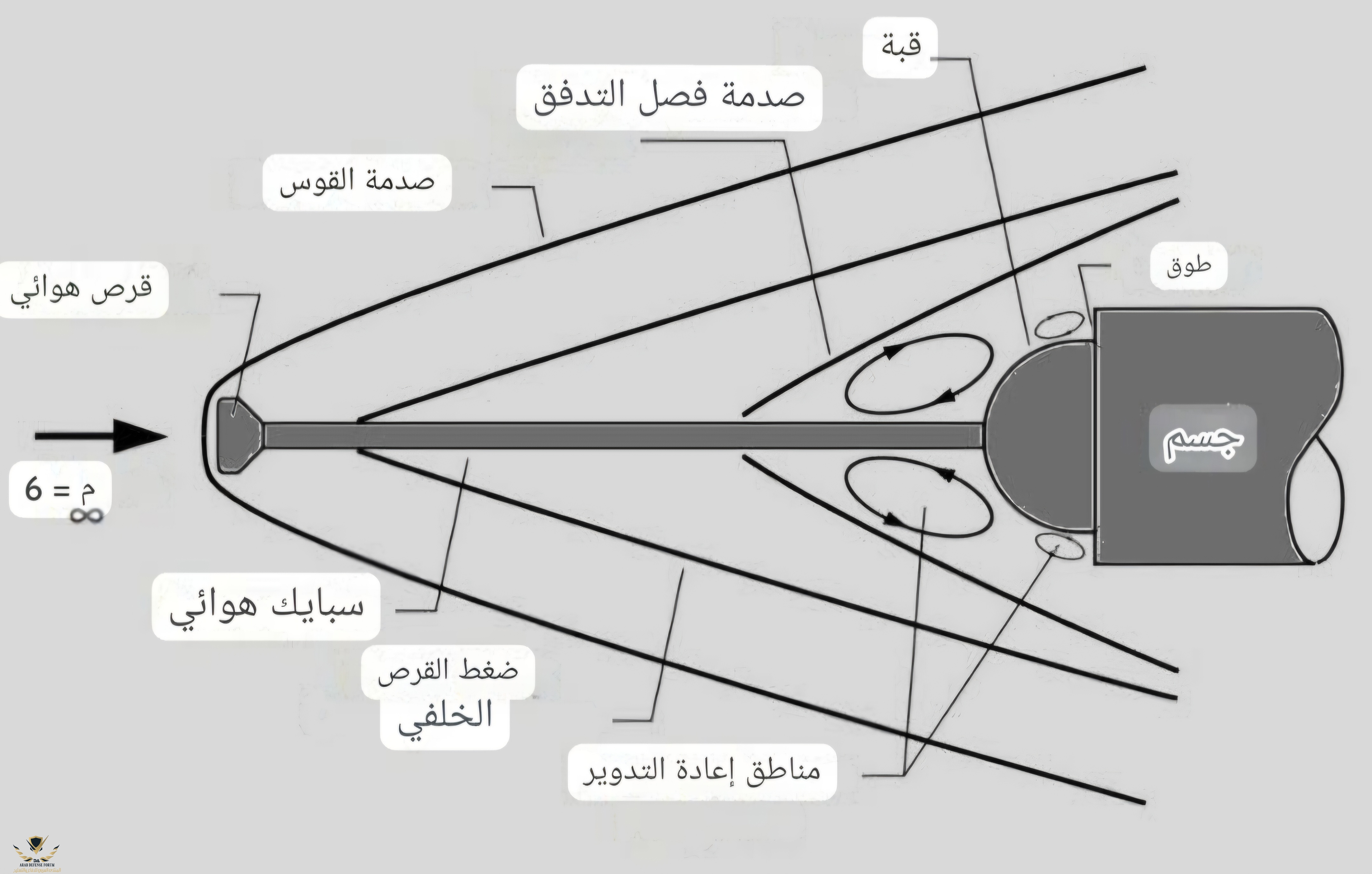

المسمار يعمل على احداث قوس الصدمة بمسافة كافية

بحيث لا يؤثر بشكل كبير على مقدمة الصاروخ

ما قلل مقاومة الهواء

وبالتالي زيادة المدى بمعدل 500 كلم

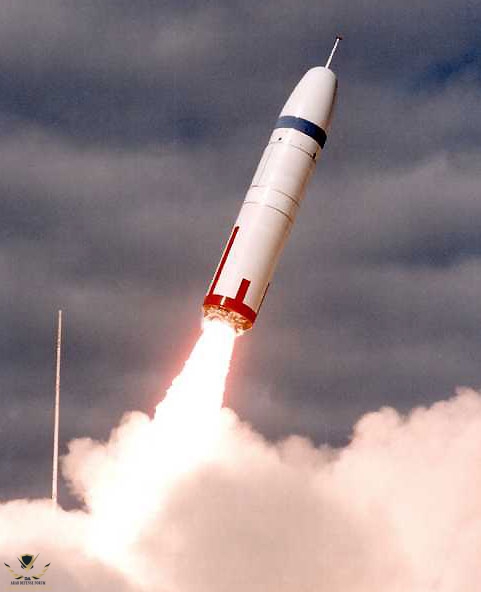

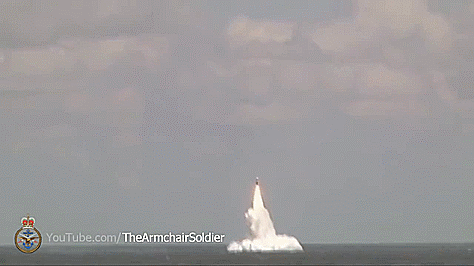

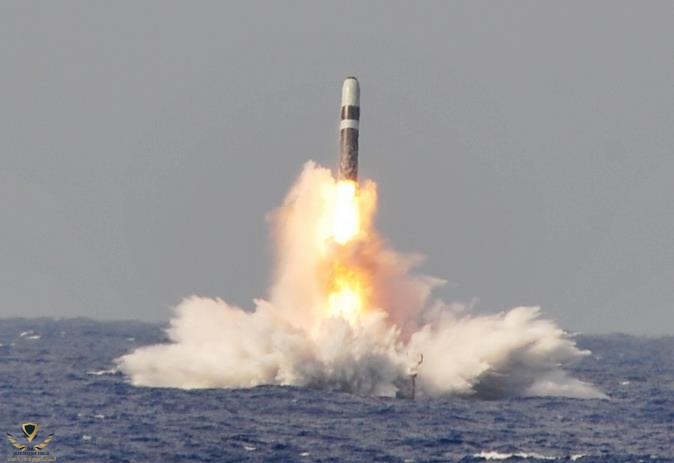

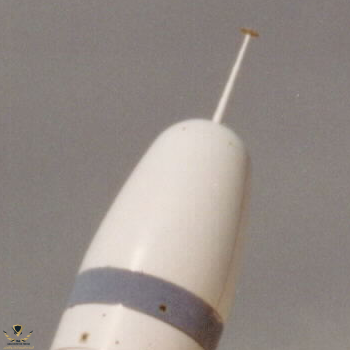

لاحظوا بروز المسمار او الوتد بعد انطلاق الصاروخ

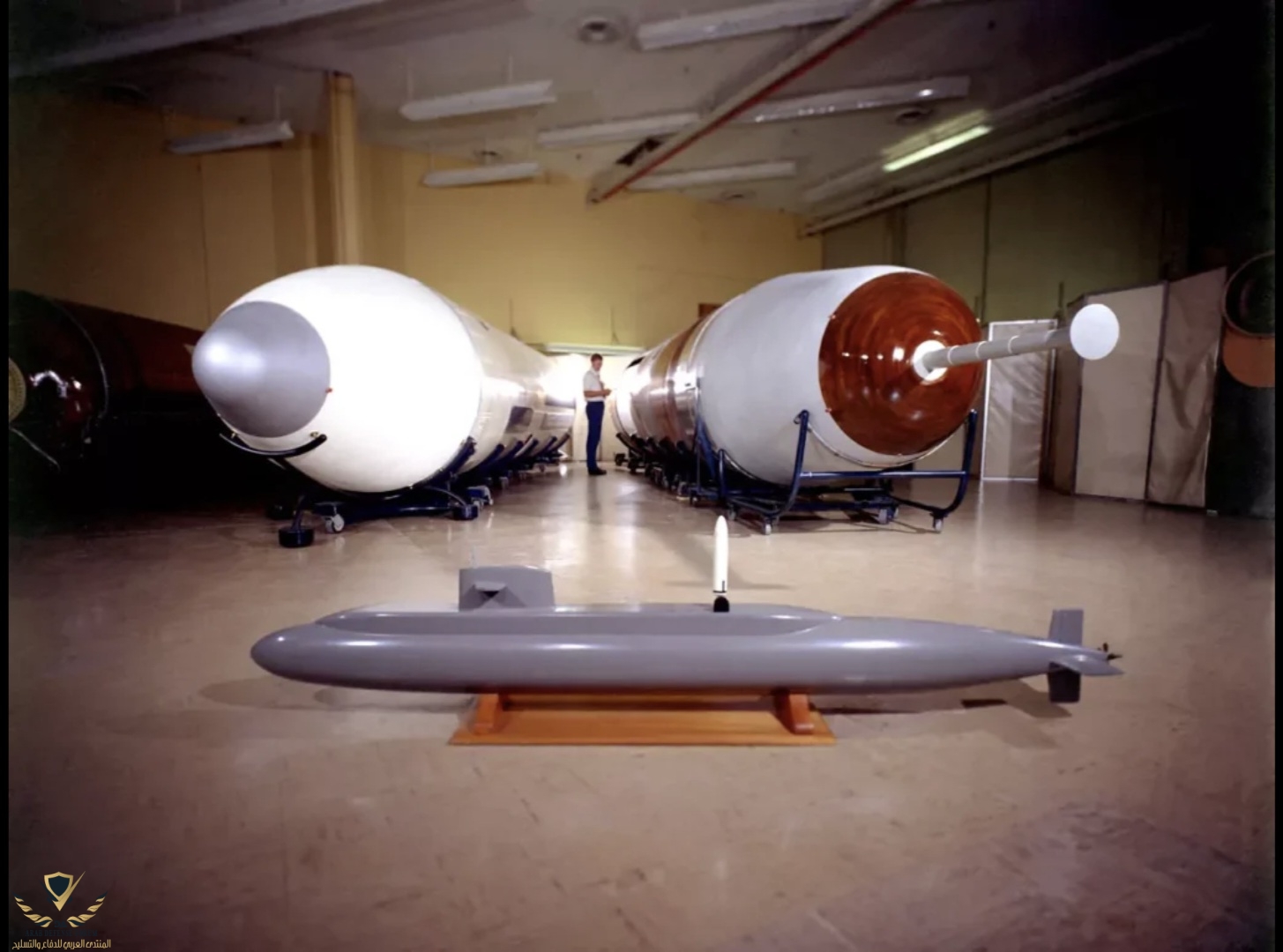

صورة مقربة

العلم يبني بيوتا لاعماد لها

اهداء الى الزميل @بسيط نجم.

إعداد @الصباح

إماراتي و كل بلاد العرب أوطاني ​



[بسيط نجم.]

شكرا أخي على إثراء المنتدى بهذه المعلومات النادرة



[ديجاڤو]

موضوع جميل جدا.. تسلم ايدك اللي كتبت



[الصباح]

شكرا أخي على إثراء المنتدى بهذه المعلومات النادرة

يستاهل القراء كل جهد ​



[ابوحمزة.]

المبدأ مش منطقي بالنسبة إلي
المساحة المعرضة للاحتكاك في المقدمة سطحها اصغر بكثير من المساحة التي توفرت من الاحتكاك علي سطح الصاروخ
اذا قوة ضغط الهواء ستكون أكبر بكثير علي السطح الصغير من الموجودة اصلا علي سطح الصاروخ
ثانيا السطح المدبب سيكون كافي جدا لتقليل الاحتكاك.
ثالثا لماذا لم يتخذ صانعي الصواريخ هذا المبدأ ونراة فقط في الترايتند



[ألب أرسلان]

موضوع جميل


رغم ذلك نجد أن رأس المكوك الفضائي مقوس وليس مدبب

لتشتيت الضغط الحراري الذي يصل إلى ١٦٠٠ درجة مئوية أثناء الهبوط

الرؤوس المدببة فشلت في التصدي للحرارة



[Mosamania]



[الصباح]

المبدأ مش منطقي بالنسبة إلي
المساحة المعرضة للاحتكاك في المقدمة سطحها اصغر بكثير من المساحة التي توفرت من الاحتكاك علي سطح الصاروخ
اذا قوة ضغط الهواء ستكون أكبر بكثير علي السطح الصغير من الموجودة اصلا علي سطح الصاروخ
ثانيا السطح المدبب سيكون كافي جدا لتقليل الاحتكاك.
ثالثا لماذا لم يتخذ صانعي الصواريخ هذا المبدأ ونراة فقط في الترايتند​

حياك الله @ابوحمزة.

والله يسامحك انا احاول ابسط المواضيع بقدر ما أستطيع لتخرج سهله ومختصره للقاريء

ولكني ساحاول الرد على تساؤلاتك بطريقة لا تضيع القاريء

اولا

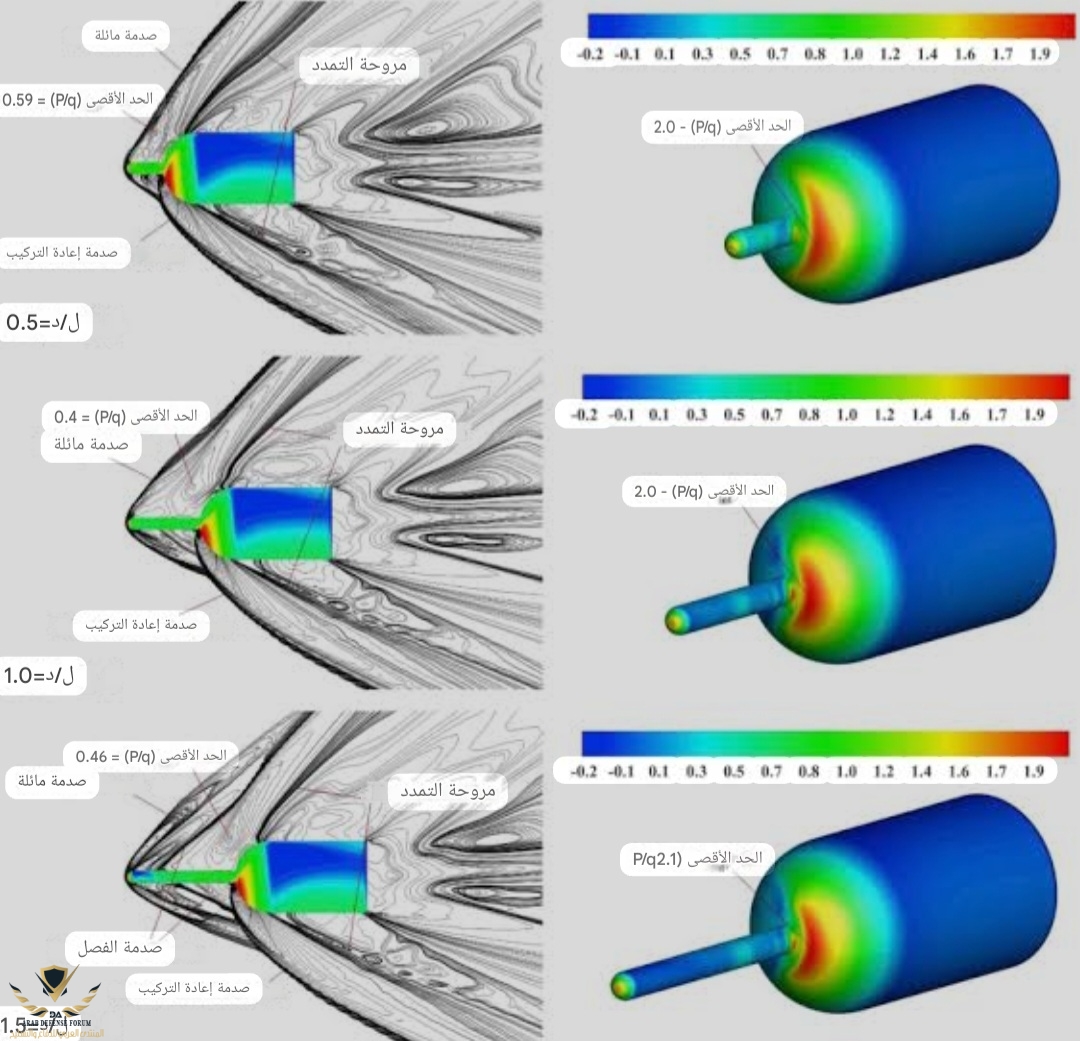

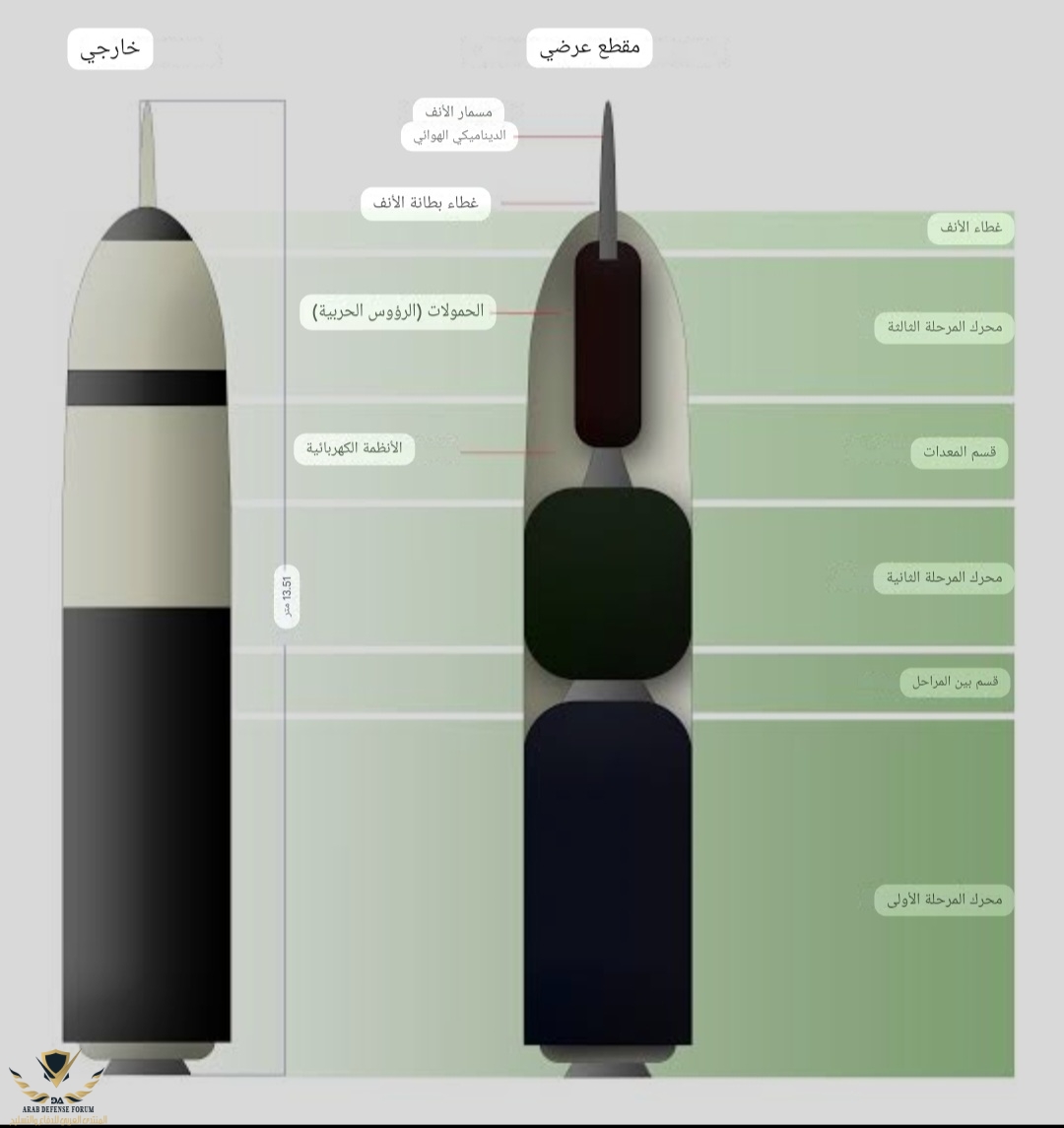

تم وضع هذا المسمار بمسافه امام الصاروخ بحيث باقي جسم الصاروخ يقع خلف قوس الصدمة
إذا زاد الطول او قصر اختلف شكل قوس الصدمة واختلف تاثيره على جسم الصاروخ حتى ان درجة الميلان بدرجه اثناء التوجيه تغير من شكل قوس الصدمه

وتخيل ان من الخصائص الفيزيائية للمنطقة خلف قوس الصدمة ان سرعة الهواء بها دون الصوتية مع العلم ان الصاروخ سرعته الفعليه فوق صوتية
ماترتب عليه قلة مقاومة وبالتالي زيادة المسافة المقطوعه

فائدة اخرى للمسمار ان المنطقة خلف قوس الصدمة تتعرض لحرارة أقل من رأس المسمار

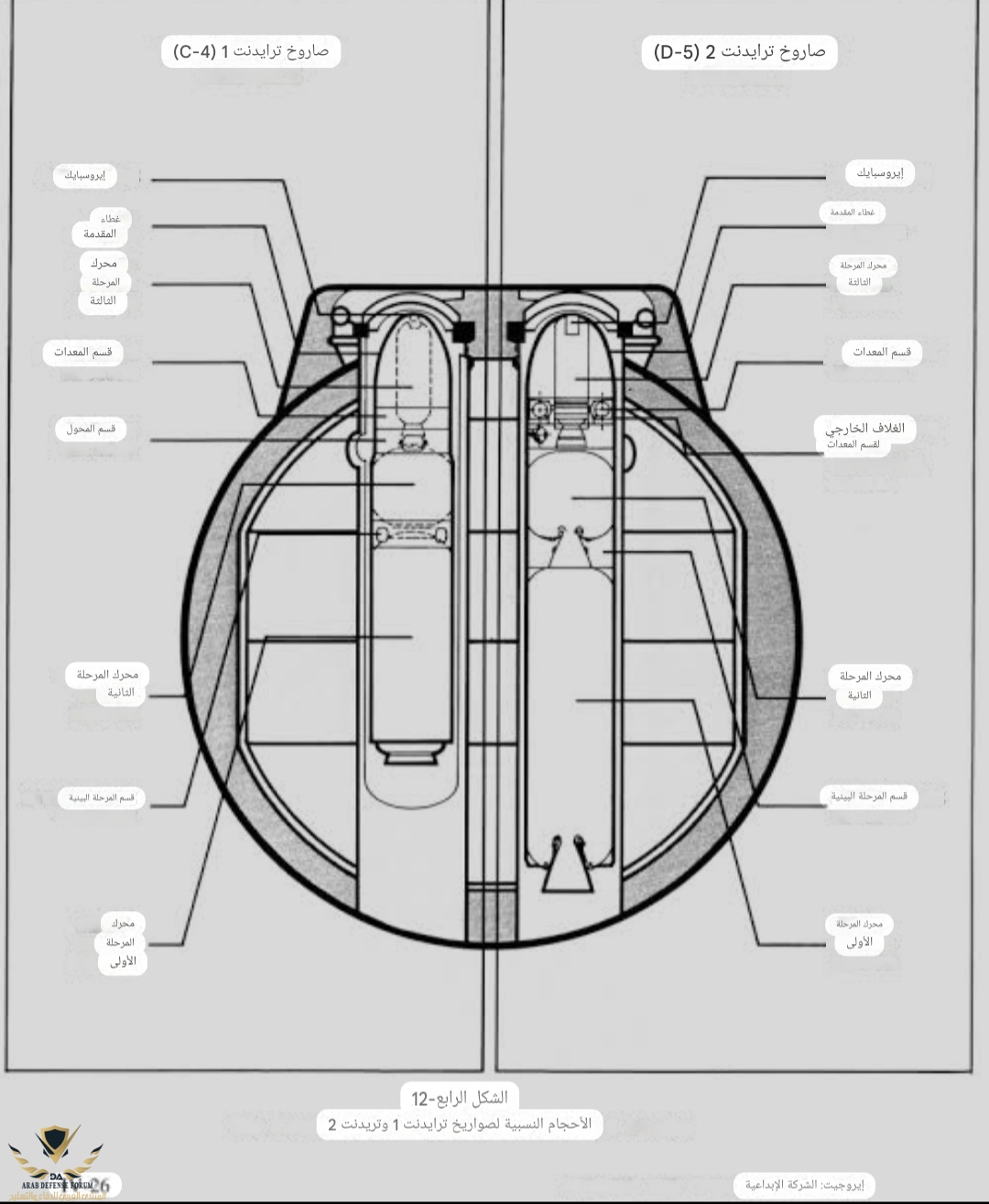

الأمر الذي استغله المهندسون نظرا لحاجتهم وضع صاروخ ترايدنت في الغواصات

الأمر الذي اجبرهم على تصميمه بمقطع عرضي أكبر نتيجة للحيز الطولي المتوفر في الغواصات الحامله للصواريخ

لكي يتمكن من حمل رؤوس نووية متعددة

ثانيا
تصميم الرأس الحاد الصاروخ افضل لمقاومة الهواء ولكن نظرا لمحدودية المساحة المتوفره في الغواصات ورغبة المخططين بتجهيز الصاروخ بعدة رؤوس نووية احتاجوا لاعتماد هذا التصميم الدائري المزود بالمسمار

ثالثا

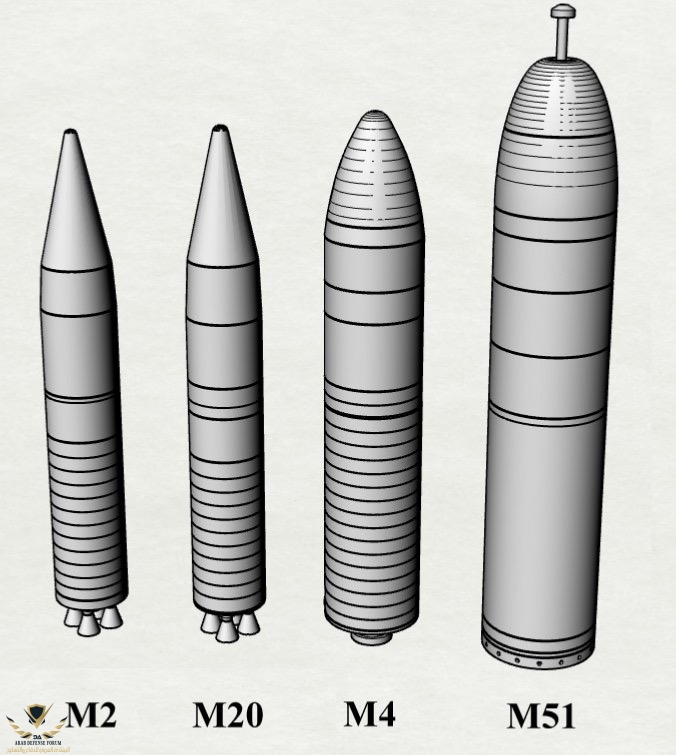

استخدم الفرنسيون نفس المقاربة حيث احتاجوا لصاروخ بعيد المدى يطلق من الغواصات وبسبب الحيز المتوفر

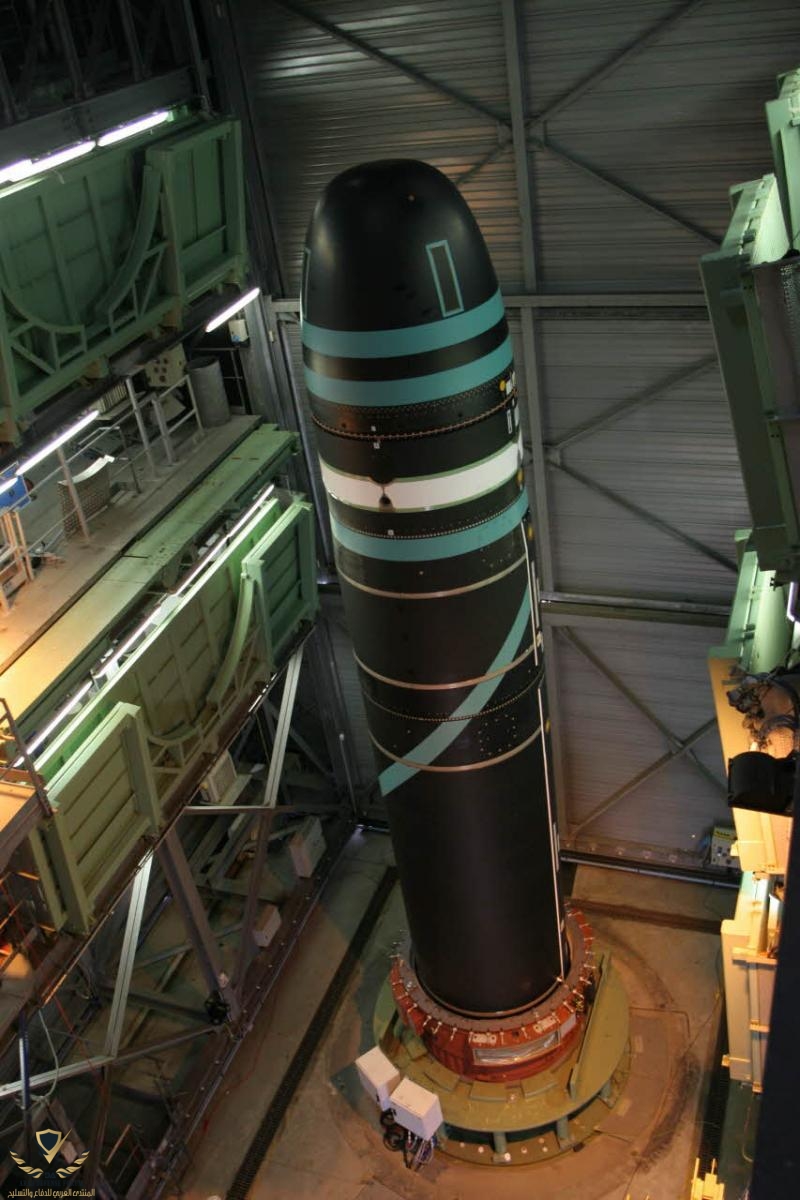

تم تصميم صاروخ M51 بنفس الاسلوب جسم قصير وعريض

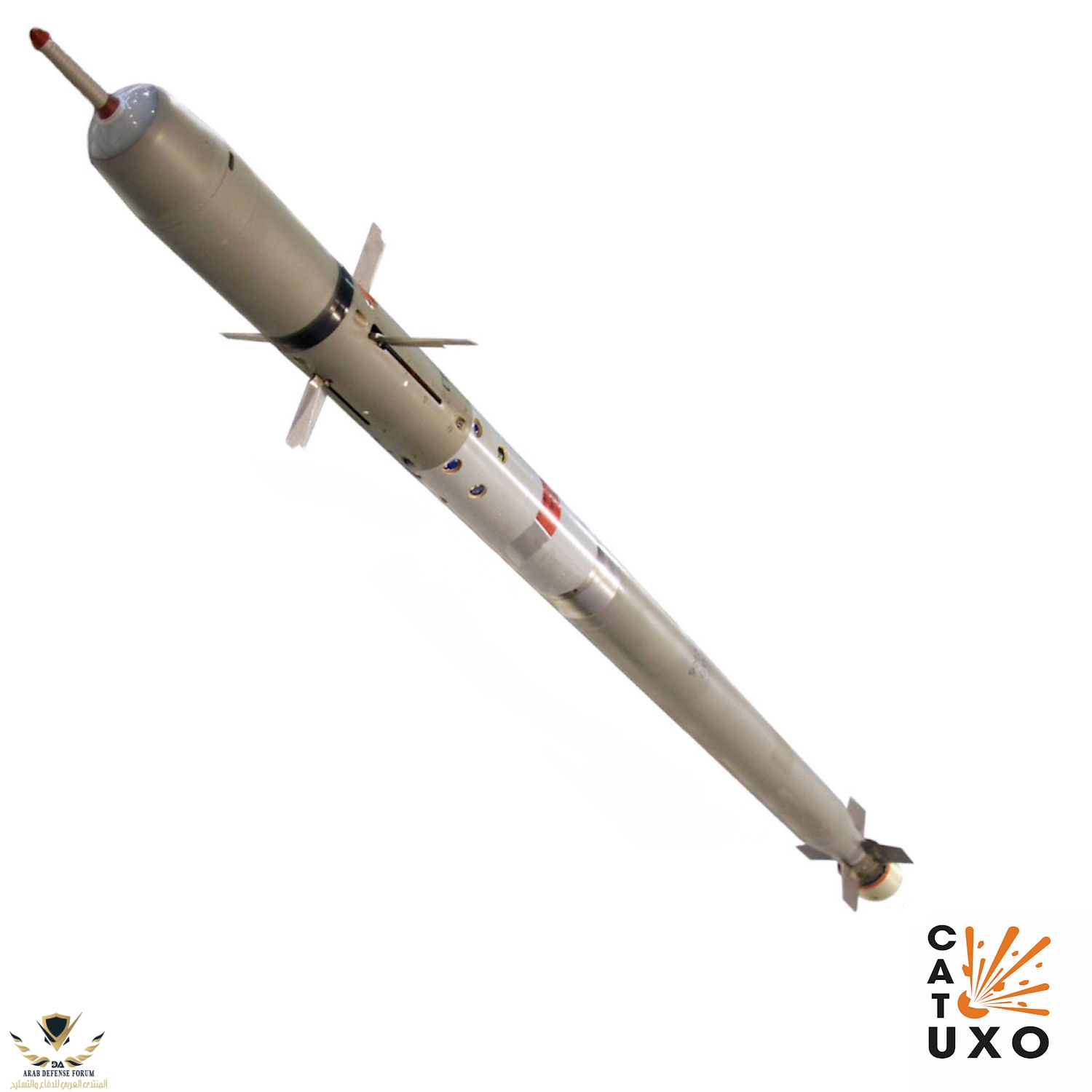

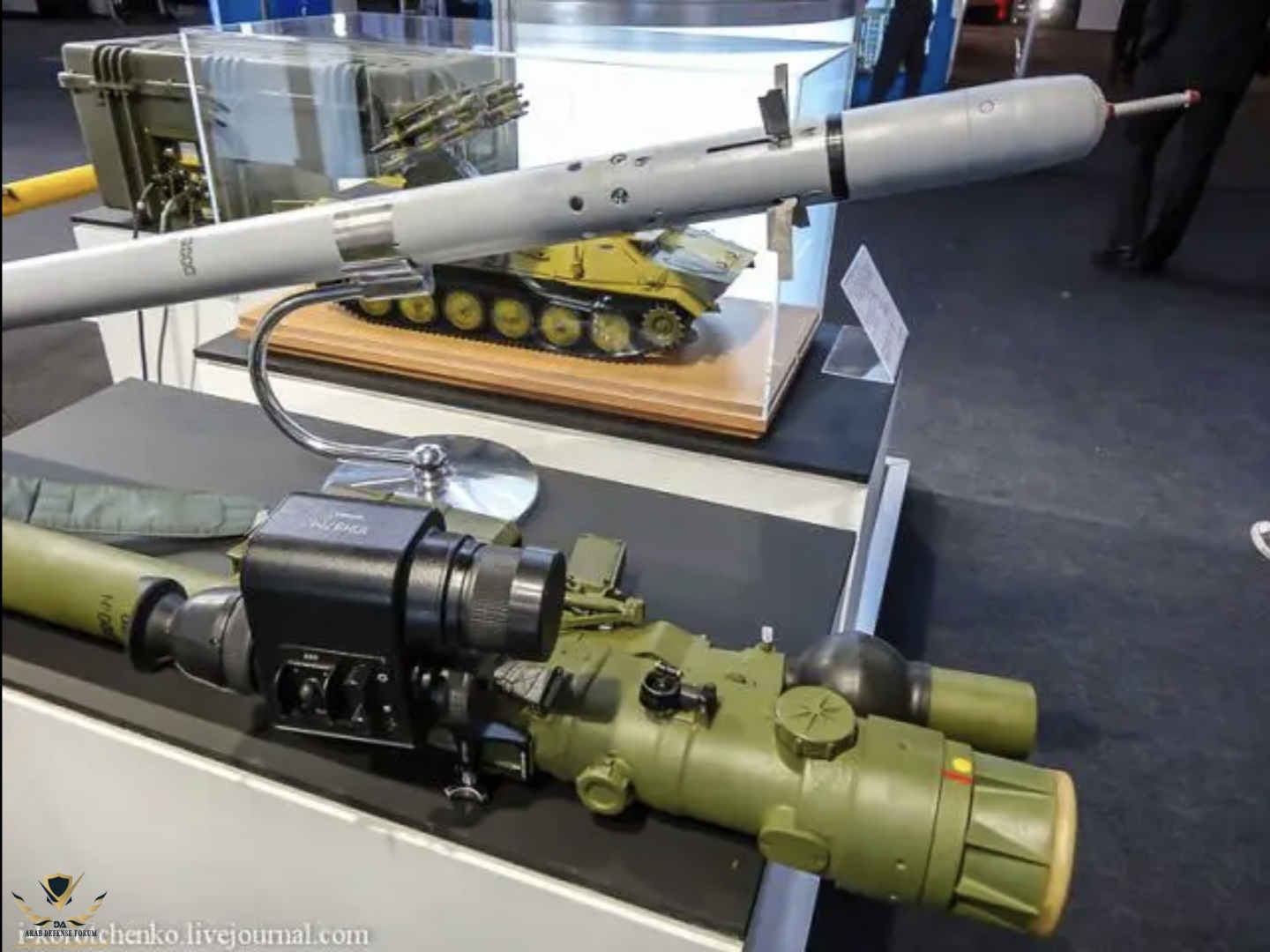

هناك أيضا الروس مع اصداراتهم اللاحقة لصاروخ ايغلا

الأمر الذي انعكس ايجابيا على قدرة الباحث الحراري للصاروخ بفعل تقليل الحرارة التي يتعرض لها الباحث نتيجة وقوعه في المنطقة خلف قوس الصدمة

​



[صقر الامارات]

معلومات للفائدة:

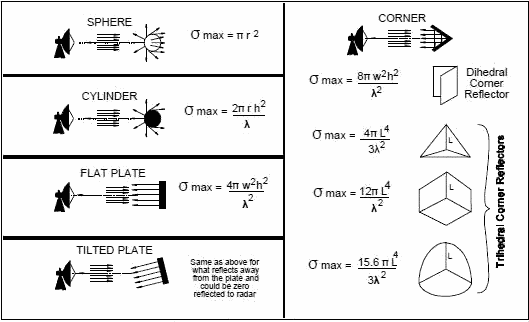

هنا ايضا حول الاشكال وانعكاس الشعاع الراداري الواقع عليها ..

هذه الحسابات مهمة لتحديد المقطع الراداري العرضي (RCS) الخاصة بالجسم ..


ايضا ، لكل شكل ايروديناميكي ، هناك تأثير على قوة الجر (drag) وهي أحد القوى الرئيسية المؤثرة على الاجسام الطائرة

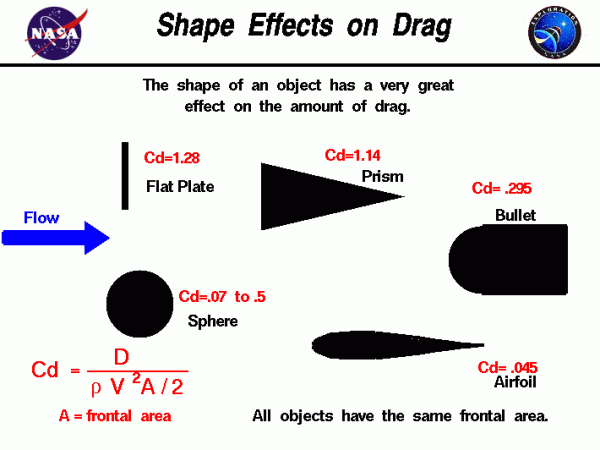

تتأثر الاشكال المختلفة ايروديناميكيا (عند اصطدام الهواء بها) وتعطي معامل جر مختلف بحسب كل شكل كما هو مبين أدناه.

ويقاس على ذلك مستويات مختلفة من التأثر : الحراري ، الراداري ، الايروديناميكي ، الهايدروديناميكي (تأثر الاجسام اثناء الحركة في الماء) وغيرها ....



تلعب هذه الحسابات والمعادلات دورا رئيسيا في التصميم بحسب الغرض المراد منه ..



[مملكتنا الغاليه]

تشكرات ياعسل



[الصباح]

موضوع جميل جدا.. تسلم ايدك اللي كتبت

الله يسلمك ​



[برلين]

تحية طيبة..استاذنا..

أشكرك على هذا الموضوع الثري والمفصل،واسلوب مميز في الطرح كالعادة..

كل الاحترام لما قدمته في انتظار المزيد من المواضيع الشيقة الاخرى..



[مملكتنا الغاليه]

المعلومات اللي قاعد تقدمها تدرس بالجامعات التخصصيه العسكريه

شكرا لك



[عيناوي قديم]

لا يسعني إلا أن أرفع قبعتي تقديرًا للعضو الفاضل الصباح، صاحب البصمة الواضحة والمعرف الغني، الذي أثرى ساحات المنتدى بفكره النير ومواضيعه الراقية التي تضيء الصفحات وتثري العقول. فكل موضوع تكتبه هو بمثابة نافذة جديدة نطل منها على عوالم من المعرفة والفائدة، فتأتي مشاركاتك كغيث يروي عطش الباحثين إلى التميز.
شكرًا لنبض إبداعك، ولعطائك المستمر الذي يجعل المنتدى مكانًا أفضل وأجمل. ودمت متألقًا كما عهدناك دائمًا، ودام حرفك منارة للاسترشاد والإلهام.​



[الصباح]

تحية طيبة..استاذنا..

أشكرك على هذا الموضوع الثري والمفصل،واسلوب مميز في الطرح كالعادة..

كل الاحترام لما قدمته في انتظار المزيد من المواضيع الشيقة الاخرى..

الله يحييك ويبقيك اخي @برلين
​



[بسيط نجم.]

المعلومات اللي قاعد تقدمها تدرس بالجامعات التخصصيه العسكريه

شكرا لك

ليتهم يشكرون ويقدرون لكنهم يقابلون ذلك بالجحود



[الصباح]

المعلومات اللي قاعد تقدمها تدرس بالجامعات التخصصيه العسكريه

شكرا لك

الله يحفظك صديقي​



[الصباح]

لا يسعني إلا أن أرفع قبعتي تقديرًا للعضو الفاضل الصباح، صاحب البصمة الواضحة والمعرف الغني، الذي أثرى ساحات المنتدى بفكره النير ومواضيعه الراقية التي تضيء الصفحات وتثري العقول. فكل موضوع تكتبه هو بمثابة نافذة جديدة نطل منها على عوالم من المعرفة والفائدة، فتأتي مشاركاتك كغيث يروي عطش الباحثين إلى التميز.
شكرًا لنبض إبداعك، ولعطائك المستمر الذي يجعل المنتدى مكانًا أفضل وأجمل. ودمت متألقًا كما عهدناك دائمًا، ودام حرفك منارة للاسترشاد والإلهام.​

مهما نطقت من عبارات الشكر تعجز الحروف والكلمات عن وصف الامتنان والجميل للذي بدر منك اتجاهي
لا اجد في قلبي ما احمله لك إلا المحبة و العرفان

حفظك الله
​



[abdovic]

ثالثا لماذا لم يتخذ صانعي الصواريخ هذا المبدأ ونراة فقط في الترايتند

هناك صواريخ أخرى اتخذت نفس المبدأ

للاستزادة

الرأس المنفوخ في الصواريخ البالستية السوفيتية​

https://defense-arab.com/vb/threads/207053



[الصباح]

ليتهم يشكرون ويقدرون لكنهم يقابلون ذلك بالجحود

هذه بسيطة التقدير من عدمه آخر همي
المشكلة الاكبر هي تخريب المواضيع ​
