الصواريخ القياسية Standard Missile (SM)

السلام عليكم و رحمة الله

استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدونها من خلال هذا الرابط

موسوعة صواريخ أرض-جو الأمريكية.

نواصل اليوم ان شاء الله مع حلقة

الصواريخ القياسية Standard Missile (SM)

انطلاقاً من صواريخ تيرير وتارتار، طورت البحرية في ستينيات القرن العشرين هذه الأسلحة إلى عائلة "الصواريخ القياسية Standard Missile (SM)"، والتي تم تحسينها باستمرار وظلت سلاحاً من الخط الأول ـ حتى أنها قادرة على الهجوم السطحي والدفاع الصاروخي.

في هذا الموضوع سنتطرق ان شاء الله الى عائلة "الصواريخ القياسية Standard Missile (SM)" بشيء من التفاصيل فمتابعة شيقة للجميع.

@sweden2023
@باحث علمي
@هيرون
@الجراح
@Saudi silent
@العزيزي
@نمر
@القائد شان كونغ الحكيم
@برلين



[snt]

الصواريخ القياسية SM-1 وSM-2

بعد أن وجدت البحرية أن الصاروخين Tartar وTerrier من الأسلحة الممتازة، قررت في أوائل الستينيات تطويرهما كعائلة "الصواريخ القياسية (SM)"، حيث أصبح الصاروخ Tartar هو "RIM-66 SM MR" حيث "MR" تعني "متوسط المدى medium range" -- وأصبح الصاروخ Terrier هو "RIM-67 SM " حيث "ER" تعني "مدى ممتد extended range".

بدأت رحلات الاختبار لنماذج "YRIM-66A" في عام 1965، مع تقديم النسخة الأولية "RIM-66A SM-1MR" للخدمة في عام 1967 للمدمرات البحرية من طراز تارتر الموجودة آنذاك. تم تصنيعها في البلوك من الأول إلى الرابع؛ قد تكون الكتل الأولى والثانية عبارة عن نماذج أولية فقط، في حين أن البلوك الرابع كانت النسخة الرئيسية للإنتاج. أُطلق عليها اسم "Digital Tartar"، حيث كانت في الأساس نسخة محدثة من التارتر مع تحديث شامل للأنظمة الإلكترونية للصاروخ، مما يمنحه مقاومة أفضل للتدابير المضادة ونطاق أدنى أقصر. كان مزود بنفس محرك الدفع المزدوج من طراز مارك 27، ونفس رأس الحربي المستمر، ونفس مواصفات الأداء.

اختلف RIM-66A بشكل واضح عن Tartar من خلال وجود امتدادات أمامية مميزة على الأجنحة، حيث كانت هذه الامتدادات سمة مميزة لعائلة SM. ومع ذلك، هناك بعض الالتباسات في هذا الصدد؛ فبينما لم يكن للتارتر امتدادات في الأجنحة، إلا أن طرازات Terrier الأحدث كانت تحتوي على امتدادات مشابهة، لكنها كانت تبدو أكثر شبهاً بالزوايا منها بالأجنحة الهوائية. من غير الواضح ما إذا كانت هذه الزوايا تستخدم كتعزيزات هيكلية، أو كانت لها غرض ديناميكي هوائي، أو أنها كانت تؤدي كلا الأمرين معًا.

لإضافة مزيد من التعقيد، تظهر أحيانًا صور تم وضع علامات خاطئة عليها — على وجه الخصوص، يتم تعريف صاروخ يحتوي على امتدادات في الأجنحة باعتباره صاروخ Tartar، ومن المفترض أنه صاروخ من عائلة Standard. في النهاية، بينما كان هناك تطور واضح في الشكل بين عائلات Terrier و Tartar و SM، فإن محاولة تحديد المتغيرات الدقيقة بناءً على الصور تعتبر مهمة غير مجدية.

على أي حال، مع إضافة محرك دفع أحادي من طراز Mark 30 ومعزز من طراز Mark 12، أصبح الصاروخ RIM-66A يُعرف باسم "RIM-67A SM-1ER" للسفن الحربية من فئة Terrier الموجودة مسبقًا. ومع ذلك، ليس من الواضح كيف تنطبق تحديثات الإصدارات (Block Updates) الخاصة بالصاروخ RIM-66 للسفن الحربية التقليدية من فئة Tartar على الصاروخ RIM-67A. كانت شركة General Dynamics هي المسؤولة عن إنتاج صواريخ SM-1 في البداية، قبل أن تُباع خط الإنتاج إلى شركة Hughes، ثم تنتهي في يد شركة Raytheon. الأمر معقد بعض الشيء.

الصاروخ "RIM-66B"، المعروف أيضًا باسم "SM-1MR Block V"، كان تحديثًا شاملًا بشكل كبير. تضمن التحديث باحثًا مُحسنًا، وطيارًا آليًا أكثر مرونة، بالإضافة إلى رأس حربي جديد يعتمد على التفجير بشظايا، ومحرك صاروخي ثنائي الدفع من طراز Mark 56 أقوى، مما زاد من مدى الصاروخ وسقف الارتفاع. كان الصاروخ أطول بمقدار 25 سنتيمترًا (10 بوصات) مقارنة بالطراز RIM-66A، حيث زاد الطول من 4.47 متر (14 قدمًا و8 بوصات) إلى 4.72 متر (15 قدمًا و6 بوصات)، وارتفع الوزن بمقدار 42 كيلوجرامًا (93 رطلاً). بشكل عملي، كان هذا التحديث بمثابة سلاح جديد ضمن هيكل جوي قديم. تم تحديث جميع صواريخ RIM-66A إلى المعيار RIM-66B.
​

المواصفات التقنية لـRIM-66B SM-1MR STANDARD NSAM​

• الطول: 4.72 متر (15 قدمًا و6 بوصات).​
• القطر: 34 سم (13.4 بوصة).​
• عرض الزعانف: 1.07 متر (42.3 بوصة).​
• الوزن: 620 كجم (1,370 رطلاً).​
• وزن الرأس الحربي: 60 كجم (130 رطلاً).​
• السرعة: 3.5 ماخ.​
• سقف الارتفاع: 24,400 متر (80,000 قدم).​
• المدى: 46 كيلومترًا (29 ميلًا / 25 ميلًا بحريًا).​

​

المواصفات التقنية لـRIM-67A SM-1ER STANDARD NSAM​

• طول المعزز: 3.81 متر (12 قدمًا و6 بوصات).​
• عرض زعانف المعزز: 1.57 متر (62 بوصة).​
• قطر المعزز: 45 سم (18 بوصة).​
• وزن المعزز: 720 كجم (1,590 رطلاً).​
• الطول الإجمالي: 7.98 متر (26 قدمًا و2 بوصة).​
• الوزن الإجمالي: 1,340 كجم (2,960 رطلاً).​
• السرعة: 3.5 ماخ.​
• سقف الارتفاع: 24,000 متر (80,000 قدم).​
• المدى: 65 كيلومترًا (40 ميلًا / 35 ميلًا بحريًا).​

تم تقديم الصاروخ "RIM-66C"، المعروف أيضًا باسم "SM-2MR Block I"، في عام 1978، وكان الخطوة التالية في تطور الصاروخ، حيث تم دمج صاروخ ستاندرد مع نظام "أيجيس" القتالي، الذي تم نشره على السفن الحربية الأمريكية من فئة "تيكونديروجا" (TICONDEROGA) للطرادات الصواريخ الموجهة، وفئة "أرلي بيرك" (ARLEIGH BURKE) من المدمرات المزودة بالصواريخ الموجهة.​

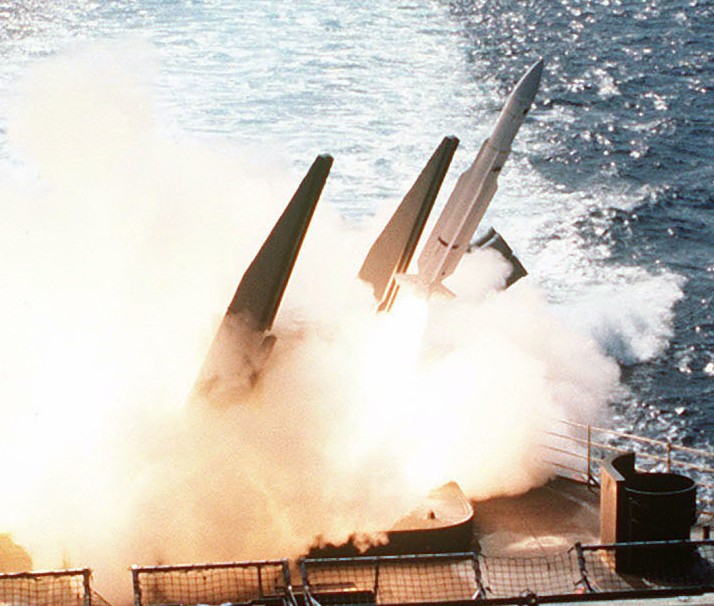

إطلاق الصاروخ RIM-66 SM-1MR بواسطة USS Ticonderoga (CG 47).

تم تصميم نظام "أيجيس" حول رادار AN/SPY-1، الذي يستخدم أربعة هوائيات ثابتة من نوع المصفوفة الموجية السلبية. تم دمج "أيجيس" مع جميع أنظمة الأسلحة على متن السفن؛ وكان بإمكانه تتبع 100 هدف في وقت واحد، على الرغم من أن عدد الأهداف التي يمكن الاشتباك معها في نفس الوقت كان أقل بكثير.
​

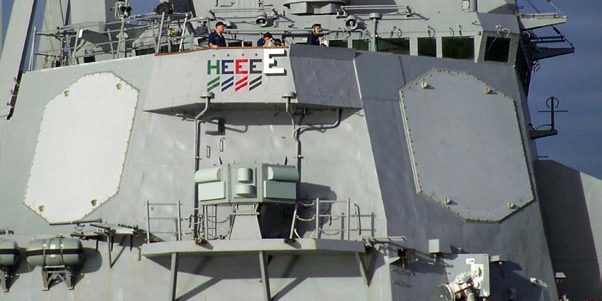

رادار AN/SPY-1​

رادار AN/SPY-1 هو رادار متعدد الوظائف من نوع المصفوفة الموجية السلبية (PESA) وثلاثي الأبعاد، يقوم بالبحث والتحديد والتتبع والتمييز للأهداف الجوية والسطحية. ويعد الرادار الرئيسي للتحكم في النيران لنظام أيجيس القتالي، الذي يجهز كلًا من السفن الحربية من فئة أيجيس ومحطات أيجيس الشاطئية الموجودة في بولندا ورومانيا.

تم نشر SPY-1 لأول مرة في عام 1983، وهو رادار يعمل في نطاق S-band، قادر على تقديم بيانات التتبع والتمييز للصواريخ الباليستية والصواريخ المجنحة والطائرات والتهديدات الأخرى في الأجواء أو الفضاء. يحتوي كل رادار على أربع واجهات لتوفير مجال رؤية أفقية بزاوية 360 درجة. تدعم هذه الرادارات ليس فقط الصواريخ الاعتراضية من نوع ستاندرد على متن السفن، والتي تسهم في مهام الدفاع الإقليمي والدفاع عن الأساطيل، ولكنها تقدم أيضًا بيانات التتبع والتمييز المبكر للرحلات لمهام الدفاع الصاروخي للولايات المتحدة. ساهمت سفن أيجيس BMD في جميع اختبارات الاعتراض لنظام الدفاع المرحلي الأرضي منذ عام 2002.

يمكن لرادار SPY-1 الحفاظ على المراقبة المستمرة بينما يتتبع أكثر من 100 هدف في وقت واحد. تشير الأرقام العامة حول مدى الكشف لرادار SPY-1 إلى أنه يمكنه اكتشاف هدف بحجم كرة الغولف على مسافات تزيد عن 165 كيلومترًا. وعند تطبيقه على هدف بحجم صاروخ باليستي، يُقدّر أن مدى رادار SPY-1 يصل إلى 310 كيلومتر. تم تصميم النظام لعمليات البحر الأزرق (blue water) والسواحل، لكن يجب تعديل تكوين SPY-1 ليتجه فوق التضاريس لتجنب توليد أهداف كاذبة نتيجة للتشويش الأرضي. وقد جعلت التعديلات في التكوين اللازمة لمعالجة هذه المشكلة التقنية من الصعب على AN/SPY-1 تحديد وتتبع الأهداف السريعة والمنخفضة.



[snt]

تميز الصاروخ RIM-66C برأس حربي جديد من طراز Mark 115 يعتمد على التفجير بشظايا، بالإضافة إلى نظام توجيه بالقصور الذاتي/القيادة. استمر هذا الصاروخ في تطوير برنامج Typhon الذي توقف قبل 15 عامًا، حيث قدم صاروخًا لا يحتاج إلى نظام توجيه مخصص. كان بإمكان نظام أيجيس برمجة مسار الطيران للصاروخ قبل الإطلاق، وتحديثه أثناء الرحلة. كان نظام التحكم في الطيران الجديد أكثر "ذكاءً" وأكثر كفاءة، مما زاد من المدى الفعال ليصل إلى 74 كيلومترًا (46 ميلًا / 40 ميلًا بحريًا).

كان لدى RIM-66C أيضًا باحث رادار "أحادي النبضة"، مع مستقبل رادار رباعي - مما سمح له بتحديد سرعة الهدف واتجاهه بنبضة رادار واحدة، بدلاً من نبضات متعددة، مما زاد من مقاومته للتشويش الخادع. لم تكن هناك أبدًا أي متغيرات RIM-67 / SM-2ER لسفن Aegis الحربية؛ كانت الطرادات الخمس الأولى من طراز Aegis تحتوي فقط على قاذفة Mark 26 ذات القضبان المزدوجة، والتي استخدمت في Tartar.

كان RIM-66D مشابهًا للطراز RIM-66C، ولكنه مخصص للسفن الحربية من فئة Tartar. كان يُعرف أيضًا باسم "SM-2MR Block I NTU"، حيث كان "NTU" يرمز إلى "New Threat Upgrade"، وهو جهد تم في عهد الرئيس ريغان لتحديث السفن الحربية القديمة من فئة Tartar بشكل شامل بأنظمة قتالية جديدة، بما في ذلك صواريخ SM-2. كان "RIM-67B / SM-2ER NTU" معادلًا لهذا التحديث للسفن الحربية من فئة Terrier NTU. وبالمناسبة، تشير المصادر إلى أن السفن الحربية التي تحمل نظام NTU كان بإمكانها مشاركة أنظمة الاستهداف، على سبيل المثال، حيث تقوم سفينة NTU بإطلاق الصاروخ، بينما تقوم سفينة AEGIS بتوجيهه نحو الهدف.

مرة أخرى، لا يتضح كيفية تطبيق تحديثات بلوك RIM-66 للسفن الحربية من فئة Tartar NTU على RIM-67B، على الرغم من وجود "RIM-67C / SM-2ER NTU Block II"، الذي تضمن مرحلة معزز جديد من طراز Mark 70 والذي ضاعف المدى تقريبًا، ليصل إلى 185 كيلومترًا (160 ميلًا / 100 ميل بحري)، وزاد السرعة إلى 3.5 ماخ.

كان RIM-66E، المعروف أيضًا باسم "SM-1MR Block VI"، نسخة محسنة من RIM-66B للسفن الحربية من فئة Tartar، وتم تقديمه في عام 1983. استفاد من التكنولوجيا التي تم تطويرها لصواريخ SM-2، بما في ذلك الباحث أحادي النبضة monopulse ورأس الحربي Mark 115. قدم أيضًا "Mark 45 Mod 4 Proximity Fuze" المعروف باسم "Target Detection Device (TDD)"؛ وتم تحديثه إلى Mod 6 في "Block VIA" وMod 7 في "Block VIB". كان RIM-66E آخر طراز من SM للسفن الحربية القديمة غير المجهزة بنظام NTU. كان هناك أيضًا "RIM-67D / SM-2ER Block III" مع TDD ومحرك Mark 30 Mod 4 sustainer الجديد للمرحلة الصاروخية.

أما الطراز RIM-66G، المعروف أيضًا باسم "SM-2MR Block II"، الذي تم تقديمه في 1983، فكان مخصصًا لسفن AEGIS. تضمن محرك صاروخي جديد من Thiokol Mark 104 يعمل بالوقود الصلب، والذي ضاعف المدى تقريبًا، بالإضافة إلى رأس حربي محسّن يعتمد على التفجير بشظايا. تبع ذلك "RIM-66H"، المعروف أيضًا باسم "SM-2MR Block II"، الذي كان مشابهًا جدًا ولكن كان مخصصًا لنظام Mark 41 Vertical Launch System (VLS).

أحد الألغاز الصغيرة في سلسلة SM-2 هو أنه في مرحلة ما خلال تطور السلاح، تم تعديل الأجنحة لتكون في منتصف الصاروخ بدلاً من أن تمتد إلى الخلف. المصادر لا تقدم معلومات كافية حول هذا الموضوع؛ قد يكون تم تغيير تكوين الأجنحة لدعم VLS (نظام الإطلاق الرأسي)، حيث يصعب العثور على صور لإطلاق صواريخ SM-2 من VLS باستخدام التكوين القديم للأجنحة. ومع ذلك، من الممكن العثور على صور لصواريخ SM-2 بتكوين الأجنحة الجديد وهي تُطلق من منصات الإطلاق بالسكك الحديدية.

كان RIM-66J، المعروف أيضًا باسم "SM-2MR Block II (NTU)"، مخصصًا للسفن الحربية من فئة Tartar، وتمتع بقدرات أفضل ضد الإجراءات المضادة. تبعه "RIM-66K-1"، المعروف أيضًا باسم "SM-2MR Block III (NTU)" في عام 1988، والذي كان يملك قدرة محسنة ضد الأهداف منخفضة الارتفاع. ثم جاء "RIM-66K-2"، المعروف أيضًا باسم "SM-2MR Block IIIA (NTU)"، الذي تم تقديمه في عام 1991، وكان يحتوي على رأس حربي Mark 125 مع قدرة على التفجير الاتجاهي. وكان هذا آخر طراز من صواريخ RIM-66 من نوع Tartar، حيث تم تحديث صواريخ Block II عمومًا إلى Block III.

كان هناك أيضًا سلسلة RIM-66L من صواريخ SM-2 للسفن الحربية من فئة Aegis التي تستخدم Mark 26 Rail Launcher، بما في ذلك "RIM-66L-1" مع قدرة محسنة ضد الأهداف منخفضة الارتفاع؛ و"RIM-66L-2" مع رأس حربي Mark 125. للسفن الحربية من فئة Aegis التي تستخدم القاذفات الرأسية Mark 41 VLS، كانت هناك المتغيرات "RIM-66M-1" و "RIM-66M-2" على التوالي. كانت المتغيرات RIM-66L و RIM-66M تحمل نفس تسميات البلوك مثل المتغيرات RIM-66K.

في النهاية، تخلت سفن Aegis عن Mark 26 launcher وركزت على VLS كمعيار قياسي. وقد أوقفت البحرية الأمريكية تدريجيًا استخدام سفن صواريخ Talos / Terrier NTU، على الرغم من أنه يبدو أن بعض سفن صواريخ Talos NTU لا تزال باقية في القوات البحرية الأجنبية. وتذكر بعض المصادر أن صواريخ RIM-67 القديمة تم تحويلها إلى أهداف، ولكن من الصعب العثور على تأكيد لذلك.

كان "RIM-66M-5"، الذي تم تقديمه في عام 1998، نتاج لبرنامج "تحسين توجيه الصواريخ (MHIP)"، حيث أضاف باحثًا بالأشعة تحت الحمراء إلى جانب الباحث SARH، مما سمح له بتجاوز الإجراءات المضادة للرادار وكذلك استهداف الأهداف الأصغر. كان هذا هو المتغير الوحيد من RIM-66M الذي لم يكن له مكافئ من RIM-66K أو RIM-66L. تم تحديث جميع صواريخ Block III / IIIA إلى Block IIIB.

نظرًا لعدم وجود نسخة ER (Extended Range) من صاروخ SM-2 للسفن الحربية من فئة Aegis، تم تطوير "SM-2ER Block IV" المعروف أيضًا باسم "RIM-156A". كان هذا الصاروخ نسخة من Block IIIB مع مرحلة تعزيز صلبة Mark 72. كانت مرحلة Mark 72 قصيرة، مما سمح لـ RIM-156 بالتناسب داخل VLS silo (صومعة الإطلاق العمودية)، ولم تكن تحتوي على زعانف، بل استخدمت الدفع الموجه للتحكم في التوجيه.

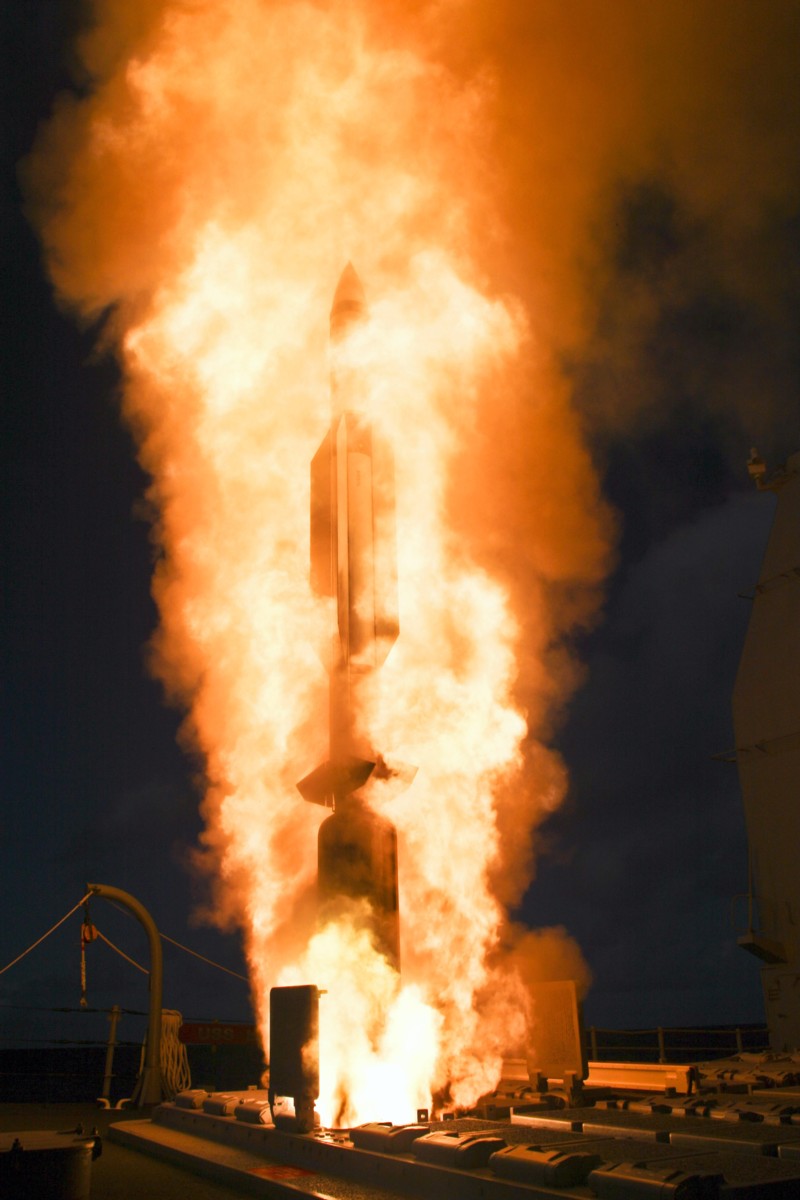

إطلاق صاروخ اعتراضي معدل من طراز RIM-156 Standard Missile SM-2ER (Block IV) من السفينة USS Lake Erie (CG 70)

هذه التعديلات جعلت RIM-156A صاروخًا أكثر توافقًا مع VLS، مما سمح له بالتحليق لمسافات أطول باستخدام الدفع الموجه بدلاً من الأجنحة التقليدية أو الزعانف، وبالتالي تحسين الأداء في بيئات الإطلاق الحديثة التي تعتمد على أنظمة الإطلاق العمودي.

المواصفات التقنية لـRIM-66M-5 BLOCK IIIB / SM-1MR STANDARD NSAM​

• امتداد الزعانف: 1.07 متر (42.3 بوصة).​
• الطول: 4.72 متر (15 قدم 6 بوصات).​
• القطر: 34 سنتيمتر (13.4 بوصة).​
• الوزن: 705 كيلوغرام (1,555 رطل).​
• وزن الرأس الحربي: 60 كيلوغرام (130 رطل).​
• السرعة: 3.5 ماخ.​
• الحد الأقصى للارتفاع: > 24,400 متر (> 80,000 قدم).​
• المدى: > 160 كيلومتر (> 100 ميل / 85 ميل بحري).​

المواصفات التقنية لـRIM-156A SM-2ER BLOCK IV STANDARD NSAM

• قطر المعزز: 53 سنتيمتر (21 بوصة).
• طول المعزز: 1.86 متر (6 قدم 1 بوصة).
• وزن المعزز: 745 كيلوغرام (1,645 رطل).
• الطول الكلي: 6.58 متر (21 قدم 6 بوصات).
• الوزن الكلي: 1,450 كيلوغرام (3,200 رطل).
• السرعة: 3.5 ماخ.
• الحد الأقصى للارتفاع: > 33,000 متر (> 110,000 قدم).
• المدى: > 360 كيلومتر (> 225 ميل / 195 ميل بحري).



[snt]

من الجدير بالذكر أن الإسقاط الوحيد لطائرة بواسطة صاروخ ستاندرد كان في 3 يوليو 1988، أثناء قيام سفن حربية تابعة للبحرية الأمريكية بحماية ناقلات النفط في الخليج الفارسي خلال حرب إيران والعراق. رصد طاقم السفينة يو إس إس فينسانيس، وهو طراد من فئة تيكونديروجا مزود بقاذفات صواريخ من طراز مارك 26، طائرة تقترب منهم ولم يتمكنوا من تحديد هويتها. لم يكن لدى القائد، ويل روجرز، وقت كافٍ للرد، فطلب إطلاق النار على الطائرة. تم إطلاق صاروخين من طراز SM-2، مما أدى إلى تدمير الهدف.

اتضح أن الطائرة كانت طائرة إيرباص A300 تابعة للخطوط الجوية الإيرانية، الرحلة رقم 665؛ وقد لقي جميع من كانوا على متنها، وعددهم 290 شخصًا، حتفهم. في تقرير لاحق من البحرية، تم تحميل الحادث لمشكلات الحرب، رغم أن ضابطًا آخر في البحرية كان تحت قيادة روجرز أشار إلى أنه كان مفرطًا في العدوانية، وسريعًا جدًا في فتح النار. بغض النظر عن السبب، أصبح روجرز جزءًا غير محظوظ من تاريخ الحرب. قد تكون مسيرته العسكرية قد تأثرت أيضًا؛ حيث لم يصل إلى رتبة أميرال، وتقاعد في عام 1991.

في وقت سابق من نفس العام، في 18 أبريل 1988، لعب صاروخ SM-2 دورًا في عملية "براينغ مانتيس" (Praying Mantis)، وهو هجوم انتقامي ضد الألغام التي أصابت الفرقاطة الأمريكية "صموئيل ب. روبرتس" قبل أربعة أيام. هاجم الأمريكيون منصتين للنفط كان الإيرانيون يستخدمونهما كقاعدة عمليات، بينما أغرقوا فرقاطة إيرانية وزورقًا مسلحًا وثلاثة قوارب هجوم سريعة. وتم استخدام صواريخ SM-2 أثناء العملية.

لم يُستخدم صاروخ SM-2 مرة أخرى حتى عام 2016. ففي أكتوبر من ذلك العام، خلال الحرب التي قادتها السعودية في اليمن، تعرضت المدمرة الأمريكية يو إس إس ميسون لإطلاق صواريخ من قبل الحوثيين الذين أطلقوا صواريخ مضادة للسفن نحو السفينة. تم تدمير الصواريخ بواسطة التدابير المضادة وصواريخ SM-2 وصواريخ Evolved Sea Sparrow. في 13 أكتوبر، أطلقت المدمرة الأمريكية يو إس إس نيتزي ثلاث صواريخ توماهوك لتدمير محطات رادار الحوثيين التي كانت توجه الهجمات. هذا يشير إلى التغييرات التي طرأت على الحروب البحرية منذ نهاية الحرب العالمية الثانية، حيث أصبحت المعارك البحرية المباشرة نادرة.

تضمنت عائلة صواريخ SM عددًا من الفروع. خلال حرب فيتنام، استخدم الطيران الهجومي الأمريكي صاروخ "AGM-45 Shrike" المضاد للرادار (ARM)، الذي كان صاروخ AIM-7 سبارو جو-جو مزودًا بجهاز توجيه بالرادار. كان يفتقر إلى المدى وقوة الضرب، لذا تم تعديل الطراز المبكر من RIM-66 ليحمل جويًا وتزويده بجهاز توجيه بالرادار ليصبح "AGM-78A Standard ARM (STARM)". تم استخدامه من قبل كل من البحرية الأمريكية والقوات الجوية الأمريكية – ويبدو أن القوات الجوية الأمريكية كانت هي المستخدم الرئيسي.

طائرة F-105G من السرب 6010 تنطلق إلى شمال فيتنام عام 1971 و يلاحظ الصاروخ AGM-78A Standard ARM (STARM) محمل تحت الجناح.
تم بناء إصدارات محسّنة من صواريخ "AGM-78B" و"AGM-78C"، حيث تم إنتاج أكثر من 3,000 صاروخ قبل نهاية الإنتاج في عام 1976. واستمر صاروخ AGM-78 STARM في الخدمة حتى أواخر الثمانينات، حيث تم استبداله بصاروخ "AGM-88 HARM" (High-Speed ARM)، الذي كان بشكل عام نسخة أكبر من صاروخ Shrike. تم أيضًا تطوير صاروخ "RGM-66D" مضاد للرادار للسفن، على الرغم من أنه من غير الواضح مدى استخدامه الفعلي.

تم العمل أيضًا على تطوير صاروخ جو-جو طويل المدى يسمى "AIM-97 Seekbat"، الذي كان يعتمد على صاروخ Standard، لكنه لم يدخل الخدمة. كان الاسم الغريب للصاروخ مستمدًا من حقيقة أن AIM-97 كان يهدف جزئيًا إلى مواجهة الطائرة السوفيتية عالية الأداء MiG-35 "Foxbat" الاعتراضية / الاستطلاعية. وقد تم تلبية هذه الحاجة بواسطة صاروخ AIM-54 Phoenix. خلال التسعينات، حاولت مشاة البحرية الأمريكية أيضًا تطوير صاروخ دقيق للهجوم سطح - سطح، يسمى "RGM-165"، استنادًا إلى صاروخ Standard.

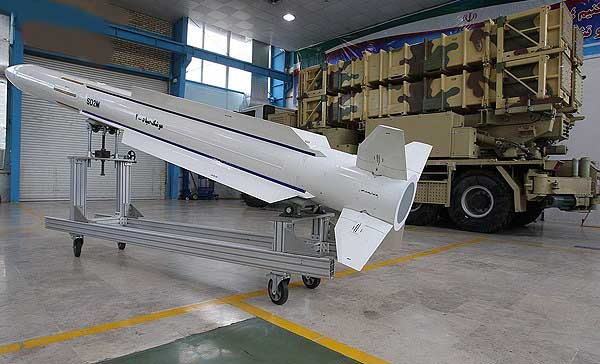

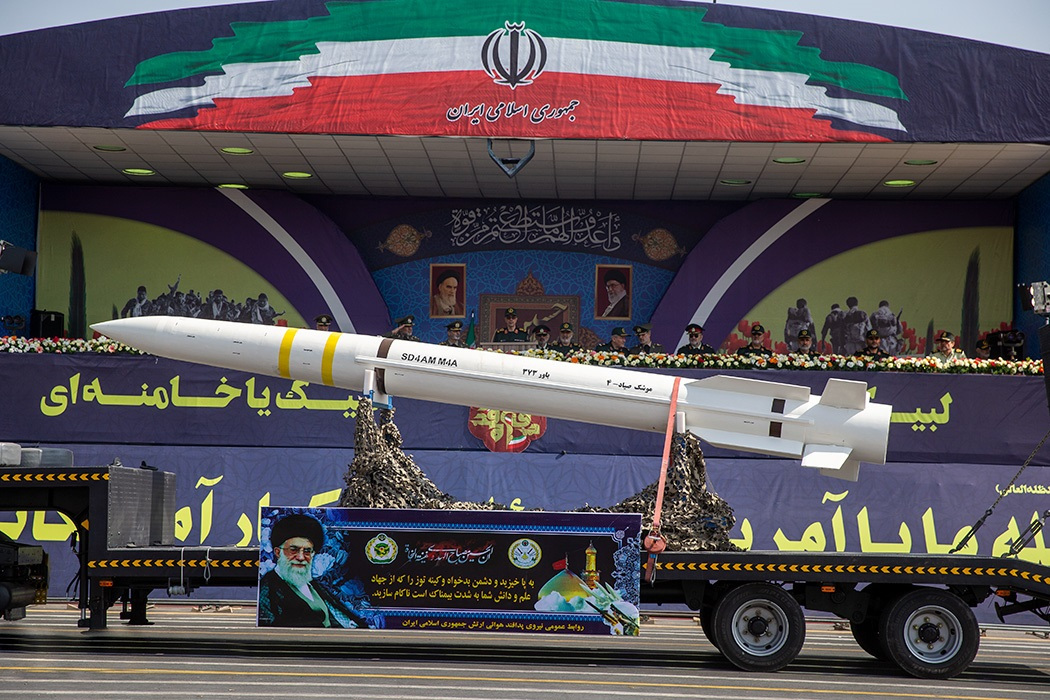

حصلت إيران على صاروخ SM-1 NSAM في السبعينات، قبل سقوط الشاه، وفي النهاية قامت بتصنيعه محليًا تحت اسم "Sayyad-2". يستخدم هذا الصاروخ نظام توجيه مشتق من "Sayyad-1"، وهو نسخة إيرانية من صاروخ الدفاع الجوي الصيني HQ-2، والذي هو بدوره نسخة محسّنة من الصاروخ الروسي الكلاسيكي S-75 Dvina . لا يزال غير واضح كيفية عمل نظام التوجيه في هذا الصاروخ؛ حيث كان صاروخ S-75 الأصلي يستخدم رادار تتبع الهدف ورادار تتبع الصاروخ، مع إرسال تحديثات التحكم إلى الصاروخ، مشابهًا لنظام التوجيه MASURCA. لكن من الواضح أن الصينيين قد حسّنوا نظام S-75 إلى حد ما.

صاروخ Sayyad-2 هو عنصر الهجوم في نظام الدفاع الجوي المتنقل تلاش Talaash. يتم إطلاق الصاروخ من حاوية إطلاق، بواسطة مركبة مزودة بعجلات تحتوي على أربع حاويات في ترتيب 2 × 2؛ ومن المحتمل أن يكون النظام قادرًا على التركيب على السفن البحرية أيضًا. هناك إشارات إلى وجود صواريخ Sayyad-3 و Sayyad-4 المحسّنة، لكن يبدو أنها لا تشبه كثيرًا صاروخ Sayyad-2 من حيث التصميم أو التكنولوجيا المستخدمة.

الى هنا ينتهي هذا الجزء من الصواريخ القياسية Standard Missile (SM).​



[snt]

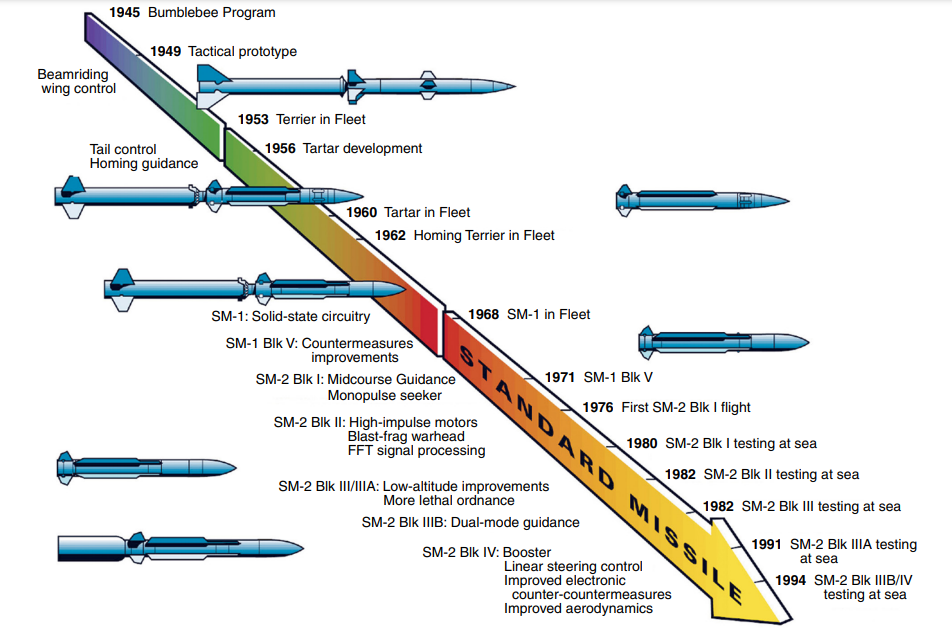

مراحل تطور عائلة صواريخ SM :

​



[snt]

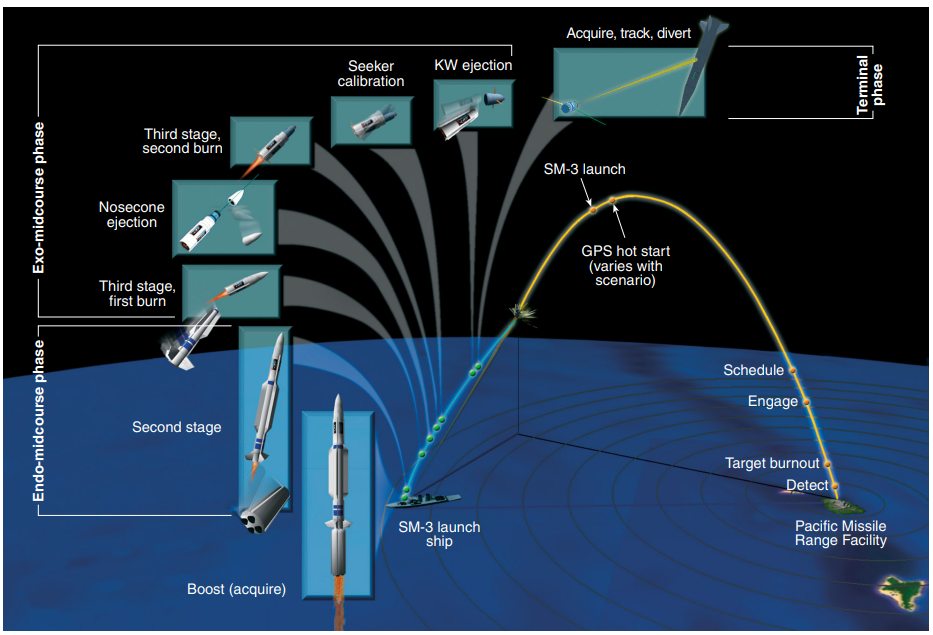

الية عمل صواريخ SM

​



[snt]

نظام الإطلاق العمودي Mark 41 (VLS)

Mark 41 Vertical Launching System (VLS) by CSIS on Sketchfab



[Saudi silent]

​

نظام الإطلاق العمودي Mark 41 (VLS)​

بيض الله وجهك على الموضوع , سلمت يداك

الخلايا الفريدة من نوعها VLS MK 41 للفرقاطات السعودية الحديثة MMSC​



[snt]

عائلة الصواريخ القياسية SM-6 و SM-3​

ضمن برنامج"Navy Area Wide (NAW)"، عملت الولايات المتحدة على تطوير الصاروخ "RIM-156B / SM-3ER Block IVA" الذي كان من المفترض أن يتمتع بقدرات مضادة للصواريخ الباليستية (ABM). ولكن خرج البرنامج عن السيطرة وتم إلغاؤه في أواخر عام 2001.

في عام 2003، منحت البحرية الأمريكية عقدًا لشركة رايثيون لتطوير نسخة لاحقة للصاروخ RIM-156A ضمن برنامج "Extended Range Active Missile (ERAM)"، ولكن لم يكن الهدف من هذا السلاح أن يتمتع بقدرات مضادة للصواريخ الباليستية (ABM).

تم إدخال الصاروخ "RIM-174 / SM-6 Standard ERAM Block I" إلى الخدمة منذ عام 2013، ليكمل أداء صواريخ SM-2 Block IIIB الموجودة بالفعل. كان الصاروخ يشبه في تصميمه الصاروخ RIM-156A، لكنه تميز بوجود باحث راداري نشط مشتق من الباحث المستخدم في صواريخ AIM-120 AMRAAM جو-جو، والتي تصنعها أيضًا شركة رايثيون. لم يتم تجهيز الصاروخ بمستشعر يعمل بالأشعة تحت الحمراء.

تميز صاروخ SM-6 بقدرته على استهداف الأهداف بشكل مستقل، مما منحه قدرة "ما وراء الأفق" مع مدى يصل إلى 370 كيلومترًا (230 ميلًا / 200 ميل بحري). كما دعم الصاروخ ميزة "القدرة التعاونية على الاشتباك (Cooperative Engagement Capability)"، حيث يمكن توجيهه بواسطة رادارات السفن الأخرى غير السفينة التي أطلقته، وفي النهاية يمكن توجيهه عبر منصات جوية مثل مقاتلة Lockheed F-35.

تبعه إصدار "Block IA"، الذي أضاف تقنية التوجيه بنظام تحديد المواقع العالمي (GPS) لتمكين مهاجمة الأهداف الأرضية. ثم تبعه إصدار "Block IAU"، الذي تم تجهيزه بنظام توجيه جديد بالكامل.

تم أيضًا تعديل الباحث الراداري النشط ليضاف إلى صواريخ SM-2 Block IIIB، مما أدى إلى إصدار "Block IIIC". أما إصدار "SM-2 Block IIICU"، فقد حصل على نفس نظام التوجيه المعاد تصميمه المستخدم في صواريخ SM-6 Block IAU.

من المفاجئ أن الجيش الأمريكي قد اعتمد SM-6، ولكن ليس من أجل الدفاع الجوي. كان الجيش يعمل على مشروع "الضربات الدقيقة بعيدة المدى Long-Range Precision Fires (LRPF)"، الذي يتضمن الضربات الدقيقة على الأهداف السطحية بعيدة المدى، ويشمل هذا النظام "القدرة المتوسطة المدى Mid-Range Capability (MRC)"، بالإضافة إلى أنظمة قصيرة وطويلة المدى.

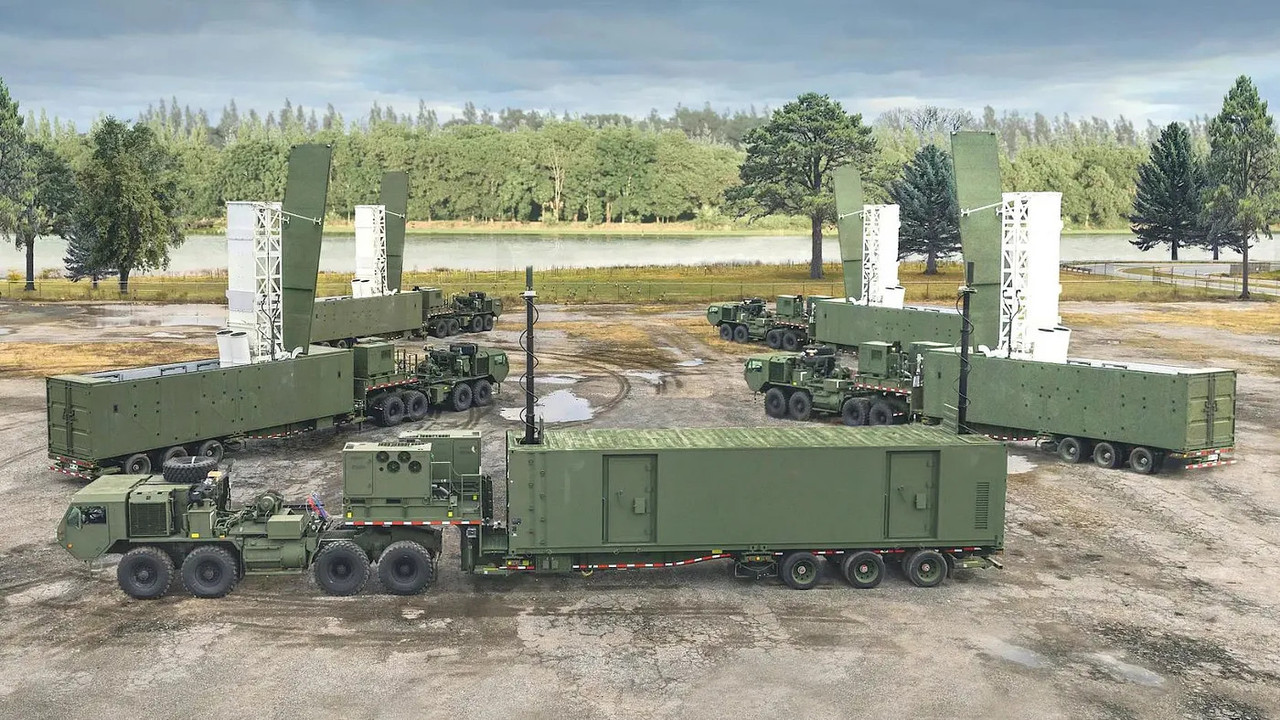

النظام MRC، الذي يسمى "Typhon" – ولا علاقة له بالصاروخ القديم RIM-50 Typhon – يمكنه ضرب الأهداف السطحية ضمن نطاق يتراوح بين 500 إلى 1800 كيلومتر (310 إلى 1120 ميل)، حيث يتم إطلاق كل من SM-6 وصاروخ Tomahawk من قبل هذا النظام. يتضمن نظام MRC منصات الإطلاق المتنقلة (TEL)، الصواريخ، مركز عمليات البطارية، والمركبات المساندة. تحمل منصات TEL قاذفًا رباعيًا يعتمد على Mark 41 VLS، مما يرفعها إلى الوضع العمودي للإطلاق.

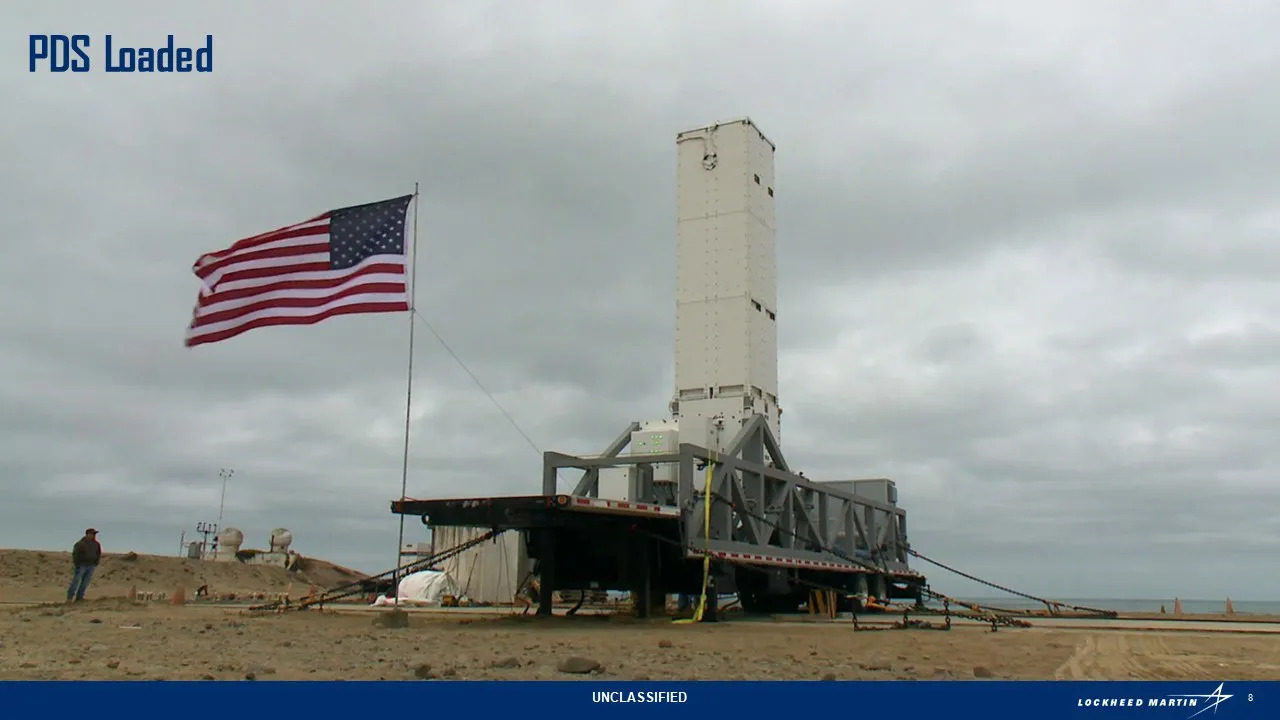

قامت شركة Lockheed Martin بتصنيع القاذف في شكل حاوية شحن قياسية كنظام "Payload Deployment System (PDS)" والمعروف أيضًا باسم "Mark 70 MOD1 Expeditionary Launcher"، مع إجراء اختبارات إطلاق منذ عام 2019. تم إدخال النظام MRC مبدئيًا في الخدمة عام 2023. كما تم مناقشته سابقًا، فإن الجيش الأمريكي يعيد التفكير في استراتيجيته للدفاع الجوي، ويفكر أيضًا في نشر SM-6 كنظام صواريخ أرض-جو (SAM).

على الرغم من أنه لم يتم الحديث كثيرًا عن هذا الموضوع، فقد ظهرت صور لـ SM-6 كصاروخ AAM بعيد المدى جدًا، يُقال إنه يحمل التسمية "AIM-174B"، ويتم اختباره بواسطة مقاتلات Super Hornets التابعة للبحرية الأمريكية. يُحتمل أن يكون مخصصًا جزئيًا للخدمة في أوكرانيا، حيث الحاجة الماسة إلى قدرة اعتراض جوية بعيدة المدى.

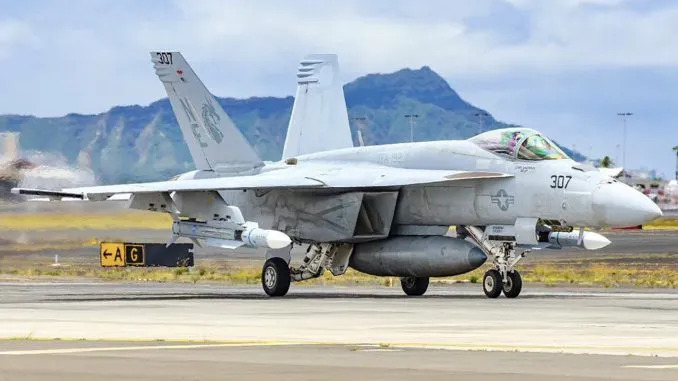

خلال تدريبات RIMPAC 2024، تم تأكيد تسليح طائرة F/A-18E التابعة للقوات الجوية البحرية الأمريكية من VFA-192 Golden Dragons بصاروخ جو-جو يعتمد على SM-6 ويحمل التسمية XAIM-174. وهذا يضيف قدرة محدودة لاعتراض الصواريخ الباليستية، مقارنة بالطائرات التكتيكية المسلحة بصواريخ AIM-120 التي كانت قادرة فقط على اعتراض الصواريخ الموجهة.

منذ ذلك الحين، تم نشر صور لصواريخ SM-6 مركبة على Super Hornets من أسراب المقاتلات CVW-2، بما في ذلك VFA-2 Bounty Hunters و VFA-113 Stingers. وتختلف الصواريخ SM-6 المثبتة على Super Hornet التابعة لـ VFA-113 عن تلك المثبتة على Super Hornet التابعة لـ VFA-192، حيث إنها تحمل التسمية DATM-174B.

ومع ذلك، تظهر جميع الصواريخ في الصور المنشورة حتى الآن مع شريط أزرق حولها، مما يدل على أن رأس الحربية هو رأس تدريب، ولم يتم نشر أي صور تظهر شريطًا أصفر حول رأس حربية حقيقي.

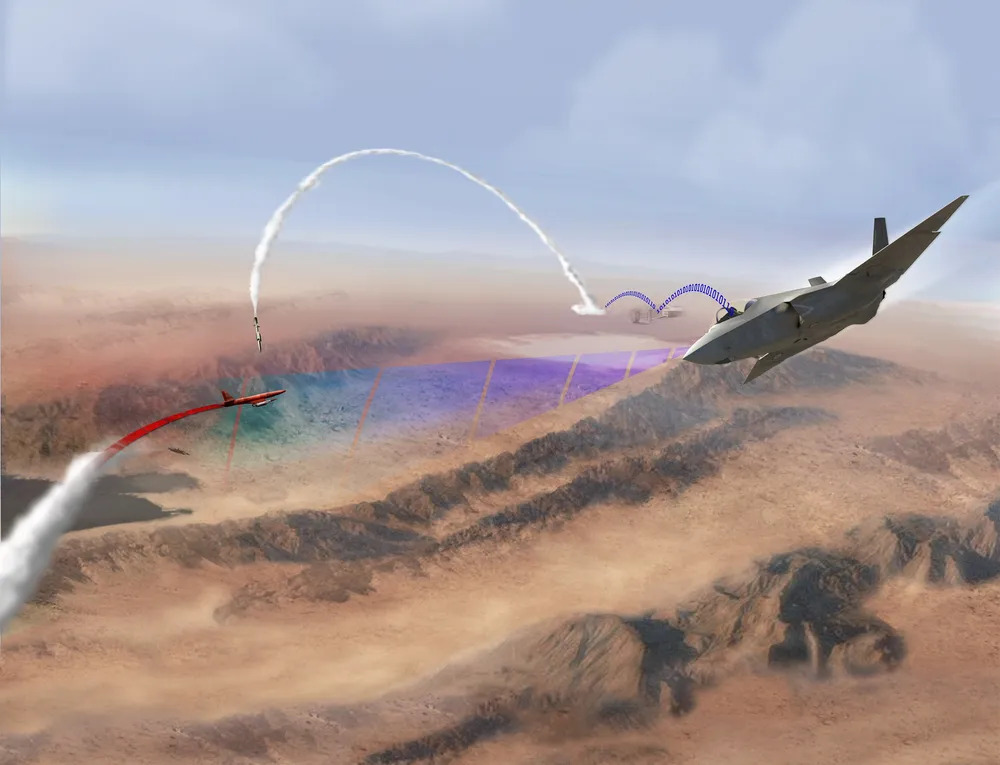

كانت هناك محاولات سابقة لتزويد الطائرات التكتيكية بقدرات لاعتراض الصواريخ الباليستية من خلال مشروعي NCADE و ALHTK، ولكن تم إيقاف كلا المشروعين في منتصف الطريق.

إذا تم إنتاج الصاروخ بنجاح بكميات كبيرة تحت اسم AIM-174، فسيكون لذلك أهمية كبيرة لأنه سيصبح النموذج القادم من صواريخ الجو-جو الأمريكية بعيدة المدى، التي توقفت عن الخدمة منذ تقاعد صاروخ AIM-54 Phoenix ومنصته التشغيلية F-14.

يتبع
​



[snt]

في نفس الوقت، وبجانب برنامج NAW، كما تم ذكره سابقًا، كانت البحرية الأمريكية تقوم بتنفيذ برنامج "Navy Theater Wide (NTW)"، الذي كان موجهًا لتطوير سلاح ABM مصمم خصيصًا. وكانت النتيجة هي "SM-3"، حيث بدأ اختبار النسخة التطويرية "RIM-161A / SM-3 Block I" في عام 2001. كان صاروخ SM-3 يشبه إلى حد كبير الصاروخ SM-156A، ولكنه كان يحتوي على مرحلة دافعة سريعة الاشتعال وعالية التسارع، وكان في الواقع سلاحًا ثلاثي المراحل - مع مرحلة علوية تعتمد تقنية HTK، وهي "Lightweight Endo-Atmospheric Projectile (LEAP)". كانت مركبة HTK مصممة من أجل "اعتراض داخل الغلاف الجوي endo-atmospheric intercept"، مما يعني أنها كانت قادرة على ضرب الأهداف في الفضاء القريب. استخدم SM-3 جهاز استقبال عبر الأقمار الصناعية GPS ونظام توجيه بالقصور الذاتي للتوجيه أثناء مرحلة المنتصف.

تم تعزيز السفن الحربية من فئة Aegis التي كانت مخصصة لإطلاق SM-3 لتعمل بتكوين رادار AN/SPY-1E، الذي كان رادار AESA (رادار مسح إلكتروني نشط) على عكس الأنظمة السابقة التي كانت تعتمد على المصفوفات السلبية. تم تحديث عدد قليل فقط من سفن Aegis إلى AN/SPY-1E في البداية. تم إدخال صاروخ SM-3 إلى الخدمة في عام 2006، وكانت النسخة التشغيلية الأولية هي "RIM-161B / SM-3 Block IA"، الذي كان مزودًا بباحث بالأشعة تحت الحمراء أحادية اللون وكان قادرًا على اعتراض صواريخ MRBM (الصواريخ متوسطة المدى الباليستية).

تبع Block IA إصدار "RIM-161C / SM-3 Block IB"، الذي طور Block IA باستخدام مركبة قتل مجهزة بباحث بالألوان الثنائية، وإلكترونيات طيران، ونظام دفع للتوجيه المناور، وكان قادرًا على اعتراض IRBM (صواريخ متوسطة المدى ذات القدرة على الإطلاق في الجو).

أظهرت الاختبارات المستمرة لصاروخ RIM-161 تحسنًا مستمرًا في اعتراض الصواريخ الباليستية، على الرغم من أن التقدم لم يكن خطيًا تمامًا. في إحدى التمارين المثيرة للاهتمام، في 20 فبراير 2008، تم إطلاق صاروخ SM-3 من طراد Aegis LAKE ERIE قبالة جزر هاواي، حيث نجح في اعتراض قمر صناعي. كان القمر الصناعي هو "NROL-21"، وهو مركبة فضائية سرية فشلت في مدارها بعد إطلاقها في ديسمبر 2006.

كان القمر الصناعي سيسقط إلى الأرض وكان التبرير المعلن للاعتراض هو ضمان تفكيكه بالكامل بحيث لا يشكل خطرًا عند سقوطه. ومع ذلك، كانت الصين قد أجرت اختبارًا لنظام مضاد للأقمار الصناعية قبل فترة قصيرة، ويبدو أن الأمريكيين أرادوا إشارة إلى أنهم يمتلكون القدرة على الرد بالمثل. إذا كان الأمر كذلك، يبدو أن الإشارة كانت فعّالة، حيث اعترضت الصين بشدة.

تبع Block IB الإصدار التطويري "RIM-161D / SM-3 Block II"، الذي كان يهدف إلى توفير مدى أكبر بكثير، حيث تم زيادة قطر مرحلة الصاروخ من 34 إلى 53 سنتيمترًا (من 13.4 إلى 21 بوصة)، مما يتناسب مع عرض المحرك الدافع السريع الاحتراق. لا يزال من غير الواضح إذا كان قد تم اختبار SM-3 Block II في الطيران؛ حيث تم تحسينه ليصبح النسخة الإنتاجية "Block IIA"، التي تحتوي على مركبة قتل أكبر مزودة بباحث أكثر ذكاءً ومحركات دفع أكثر قوة. كان قادرًا على اعتراض ICBM (الصواريخ الباليستية العابرة للقارات).

تعاونت اليابان في هذه المرحلة من المشروع. تم منح رايثيون عقدًا في 2019 لدفعة الإنتاج الأولية من صواريخ Block IIA، على أن تحصل اليابان على حصتها. كان من المقرر أن يكون هناك "Block IIB"، ولكن تم إلغاؤه في 2013. مثل Block IIA تطورًا كبيرًا في عائلة Standard Missile، حيث يعود أصله إلى RIM-2 Terrier الذي تم تصوره في الأربعينيات كامتداد للمركبات الاختبارية STV. يتم أيضًا تحديث RIM-174 الآن بمرحلة صاروخية بقطر 53 سنتيمترًا / 21 بوصة ليصبح "SM-6 Block IB"، ومن المتوقع أن يدخل الخدمة بعد 2024. تشير الوثائق البحرية إلى أنه قد يحتوي على قدرة هجوم سطحية فرط صوتية؛ وقد يتم نشره مع نظام Typhon MRC التابع للجيش.

تم تطوير نسخة برية من نظام NTW، سميت "Aegis Ashore"، مع نظام AN/SPY-1 على الأرض — يبدو أنه نفس النظام الذي يتم تركيبه على السفن على قاعدة خرسانية — وSM-3 VLS. تم إنشاء موقع واحد في رومانيا وبدأ تشغيله في 2016، مع موقع ثانٍ في بولندا الذي بدأ تشغيله في 2024. بالمناسبة، تم تعديل صاروخ باتريوت PAC-3 ليتم إطلاقه من VLS ودمجه في Aegis، وتم إجراء اختبارات إطلاق من Aegis Ashore. ومع ذلك، في الوقت الحالي، لا توجد خطة لنشر باتريوت مع Aegis.

​



[snt]

قائمة ملخصة لنسخ صواريخ SM:​

• RIM-66A / SM-1MR (TARTAR): النسخة الأولية، مخصصة للسفن الحربية التقليدية من نوع Tartar، وهو Tartar مزود بإلكترونيات جديدة، تم بناؤه في الكتل من I إلى IV. كان هناك نسخ مكافئة للسفن Tartar، تم تسميتها "RIM-67 SM-1ER"، مع مرحلة معززة، ولكن مرحلة صاروخية ذات دفعة واحدة.
• RIM-66B / SM-1MR Block V (TARTAR): الباحث والمحرك التلقائي المحسن، رأس حربي جديد من النوع blast-fragmentation، ومحرك صاروخي مزدوج الدفع محسن.
• RIM-66E / SM-1MR Block VI (TARTAR): آخر نسخة من سلسلة SM-1، وهي RIM-66B مع تحسينات من RIM-66C.
• RIM-66C / SM-2MR Block I (AEGIS MK26): أول نسخة متوافقة مع Aegis من صواريخ SM، مخصصة للاستخدام مع قاذف Mark 26، مع نظام توجيه بالقصور الذاتي / القيادة، بالإضافة إلى باحث monopulse ورأس حربي جديد من النوع blast-fragmentation.
• RIM-66D / SM-2MR (TARTAR NTU): نفس RIM-66C، ولكن للسفن Tartar التي تم تزويدها بتحديث التهديد الجديد (New Threat Upgrade - NTU). تم تطوير نسخ RIM-66 / SM-2MR NTU بالتوازي مع نسخ RIM-67 / SM-2ER NTU، لكن سفن Aegis لم تكن قادرة على إطلاق صواريخ RIM-67.
• RIM-66G / SM-2MR Block II (AEGIS MK26): مخصصة للسفن الحربية Aegis، مع رأس حربي محسن ومحرك صاروخي صلب يضاعف المدى.
• RIM-66H / SM-2MR Block II (AEGIS VLS): أيضًا للسفن الحربية Aegis، نفس RIM-66G، ولكن للاستخدام مع VLS.
• RIM-66J / SM-2MR Block II (TARTAR NTU): للسفن Tartar NTU، بخلاف ذلك نفس RIM-66G.
• RIM-66L / SM-2MR Block III (AEGIS MK26): مع قدرة أفضل على مكافحة التدابير المضادة، تلاه RIM-66L-1، القادر بشكل أفضل على مهاجمة الأهداف منخفضة الارتفاع؛ ثم RIM-66L-2 / Block IIIA، مع رأس حربي جديد.
• RIM-66M / SM-2MR Block III (AEGIS VLS): نفس RIM-66L، ولكن للاستخدام مع VLS.
• RIM-66K / SM-2MR Block III (TARTAR NTU): نفس RIM-66L، ولكن للسفن الحربية Tartar NTU. كانت هذه آخر نسخة من سفن Tartar.
• RIM-66M-5 / SM-2MR Block IIIB (AEGIS VLS): النسخة النهائية من RIM-66 للسفن الحربية Aegis، مثل RIM-66L-2 / Block IIIA، ولكن مع إضافة باحث بالأشعة تحت الحمراء. لم يكن هناك نسخة معادلة من RIM-66L-5 أو RIM-66K. تم تحديثه لاحقًا إلى "Block IIIC"، مع باحث راداري نشط مثل صاروخ SM-6، ثم إلى "Block IIICU" مع وحدة توجيه جديدة.
• RIM-156 / SM-2ER Block IV (AEGIS VLS): RIM-66M-5 / Block IIIB مع مرحلة معززة قصيرة الدفع Mark 72.
• RIM-174 / SM-6 Block I Standard ERAM (AEGIS VLS): RIM-156 مع باحث راداري نشط. تم تحسينه إلى "Block IA"، مع إضافة قدرة GPS لاستهداف الأهداف الأرضية، ثم إلى "Block IAU"، مع وحدة توجيه جديدة. يتم أيضًا تحسين RIM-174 إلى "SM-6 Block IB"، مع زيادة في قطر مرحلة الصاروخ.
• RIM-161A / SM-3 Block I: RIM-174 للمهمة ABM، مع مرحلة ثالثة "hit-to-kill". تشمل النسخ اللاحقة في السلسلة "RIM-161B / SM-3 Block IA" و "RIM-161C / SM-3 Block IB".
• RIM-161D / SM-3 Block IIA: RIM-161 مع مرحلة صاروخية بقطر أكبر.



[snt]

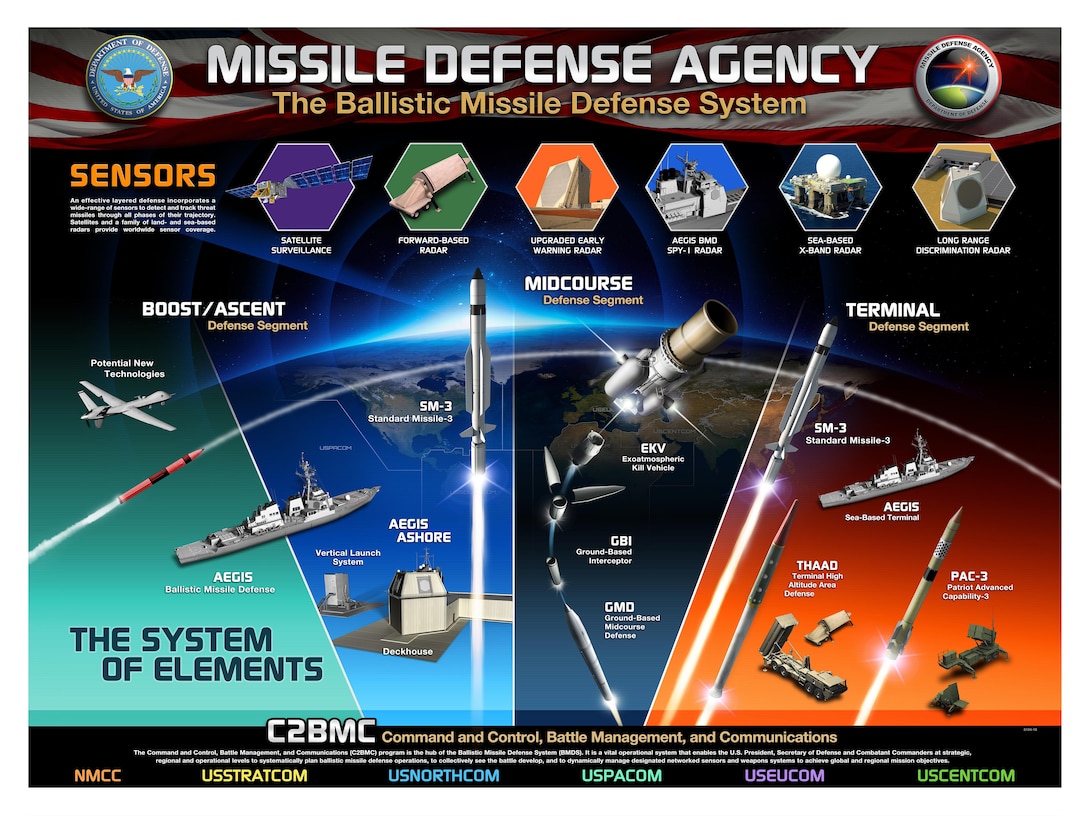

صور تختصر طبقات الدفاع الصاروخي الامريكي :

​



[DENERO]

S @snt

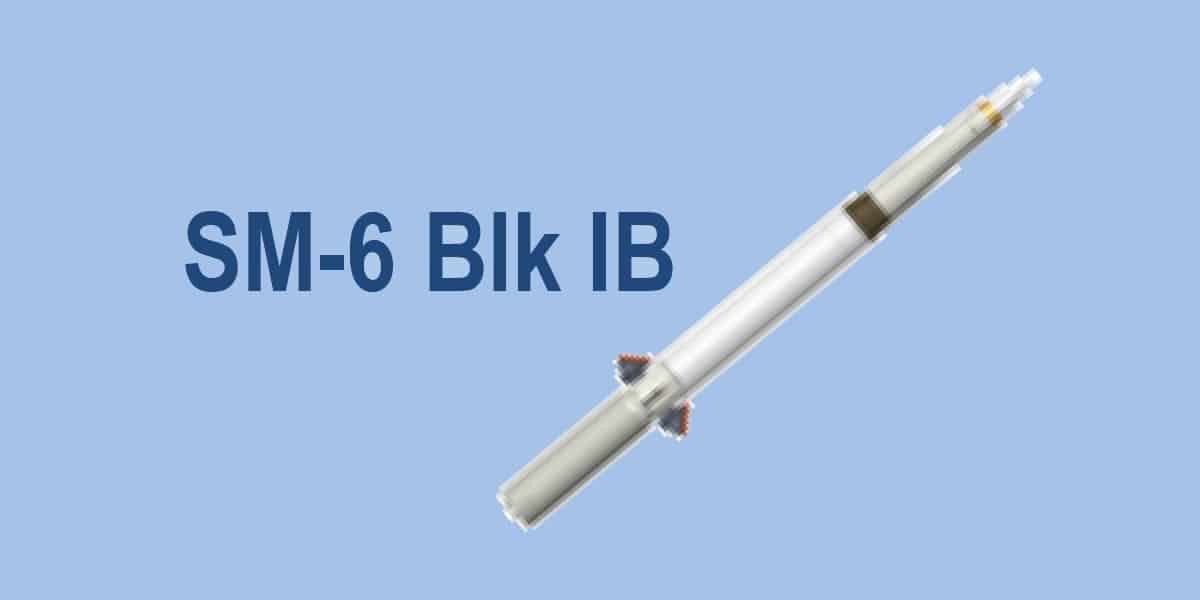

New U.S. Navy Hypersonic Missile Design Unveiled At SNA 2025 - Naval News
