السلام عليكم و رحمة الله
استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدونها من خلال هذا الرابط
موسوعة صواريخ أرض-جو الأمريكية.
نواصل اليوم ان شاء الله مع حلقة
صواريخ RIM-2 TERRIER.
كانت أول رحلة تجريبية لصاروخ تيريير Terrier كامل المواصفات في عام 1953. ودخل الخدمة في عام 1956، قبل عامين من Talos، وكانت أول سفينة تحمل السلاح هي USS CANBERRA. تم إنتاج الصاروخ بواسطة شركة Convair - التي اشترتها شركة General Dynamics في ذلك العام، مع إسقاط اسم Convair في وقت مبكر من العقد التالي. كان البديل الأولي هو "SAM-N-7 / BW-0" يعني"BW" "beam-riding, wing-controlled" والذي تم استبداله بسرعة بـ "BW-1"، والذي كان مشابهًا للطراز الأول إلى حد كبير، باستثناء الإلكترونيات المعاد تصميمها وموثوقية أفضل بشكل عام.
كما ظهر، كانت Terrier مشابهة من حيث التكوين إلى حد كبير لـ Talos، مع صاروخ يتميز بأجنحة دوارة على شكل صليب في المنتصف، بالإضافة إلى زعانف ذيل ثابتة على شكل صليب. كان الصاروخ مختلفًا عن سابقه حيث كان يعمل بمحرك صاروخي يعمل بالوقود الصلب وليس بمحرك نفاث ـ وكان صاروخًا موجهًا بواسطة الشعاع فقط، دون قدرة على البحث والتوجيه باستخدام الأشعة تحت الحمراء. ولم يكن بوسعه إلا التعامل مع الأهداف دون الصوتية؛ وكانت سرعته القصوى 1.8 ماخ فقط، وكان مداه 19 كيلومترًا فقط (12 ميلاً).
في وقت مبكر من برنامج تطوير تيرير، بدأ الدفع لتطوير "تيرر II" محسّن، مع رحلات تجريبية لمركبات "STV-4" ثم "STV-5". أدى STV-5 إلى ظهور "BT-3"، الذي تم تقديمه في عام 1958، "BT" تعني "beam-riding, tail controlled". كان لا يزال موجهًا بواسطة الشعاع فقط، لكنه استبدل الأجنحة بألواح ثابتة، مع التحكم الذي توفره زعانف الذيل، مما أدى إلى تحسين رشاقة الصاروخ بشكل كبير. كان أداءه 3 ماخ ويمكنه التعامل مع الأهداف الأسرع من الصوت.
تبعه "BT-3A"، الذي ضاعف المدى إلى حوالي 37 كيلومترًا (23 ميلاً / 20 ميلًا بحريًا)، جنبًا إلى جنب مع "BT-3A(N)"، الذي تم تزويده برأس حربي نووي W45، بقوة كيلوطن. كانت تلك النسخة من تيرير هي النسخة النووية الوحيدة. وقد أدخلت النسخة "HT-3" بنظام توجيه SARH -- حيث "HT" تعني "homing Terrier" في المقام الأول لجعل Terrier أكثر فعالية ضد الأهداف المنخفضة الطيران. كما سمح SARH باستخدامه كسلاح مضاد للسفن. وقد تصور Terrier II بتوجيه SARH منذ البداية، ولكن ثبت أنه صعب، وبالتالي كان لا بد من تأجيله.
في عام 1962، تم تعديل تسميات Terrier على النحو التالي:
SAM-N-7 BW-0 -> RIM-2A (المتغير الأولي، wings control, beam riding).
SAM-N-7 BW-1 -> RIM-2B (BW-0)
SAM-N-7 BT-1 -> RIM-2C (التحكم في الذيل، الأهداف الأسرع من الصوت).
SAM-N-7 BT-3A -> RIM-2D (المدى المضاعف).
SAM-N-7 BT-3A(N) -> RIM-2D (الرأس الحربي النووي).
SAM-N-7 HT-3 -> RIM-2E (توجيه صاروخ موجه بالرادار).
بعد عام 1962، تم تقديم نسخة أخرى، وهي "RIM-2F"، والتي تميزت بما يلي:
* محرك صاروخي محسن، مما أدى إلى مضاعفة المدى إلى حوالي 75 كيلومترًا (46 ميلاً / 40 ميلًا بحريًا).
* مصدر طاقة جديد، للمساعدة في التعامل مع المدى الموسع، وإلكترونيات الحالة الصلبة، بما في ذلك التدابير المضادة المحسنة.
* قدرة محسنة على مكافحة السفن.
كانت RIM-2F تُعرف أيضًا باسم "HTR-3"، وهي اختصار لـ "تعديل توجيه Terrier". تم إنتاج آخر Terriers في عام 1966، بعد تصنيع حوالي 8000 صاروخ.
المواصفات الفنية لـRIM-2E (SS-N-7 HT-3) TERRIER NSAM:
طول الصاروخ:
4.6 متر (15 قدمًا).
باع جناحي الصاروخ:
61 سنتيمترًا (24 بوصة).
باع ذيل الصاروخ:
1.07 سنتيمترًا (42.3 بوصة).
قطر الصاروخ:
34 سنتيمترًا (13.5 بوصة).
وزن الصاروخ:
535 كيلوغرامًا (1180 رطلاً).
وزن الرأس الحربي:
100 كيلوغرامًا (218 رطلاً).
طول المعزز:
3.4 متر (11 قدمًا و4 بوصات).
وزن المعزز:
825 كيلوغرامًا (1820 رطلاً).
الطول الإجمالي:
8.0 متر (26 قدمًا و4 بوصات).
الوزن الإجمالي:
1360 كيلوغرامًا (3000 رطل).
السرعة:
3.0 ماخ.
السقف:
24000 متر (80000 قدم).
المدى:
32 كيلومترًا (19.8 ميلًا بحريًا / 17.3 ميلًا بحريًا).

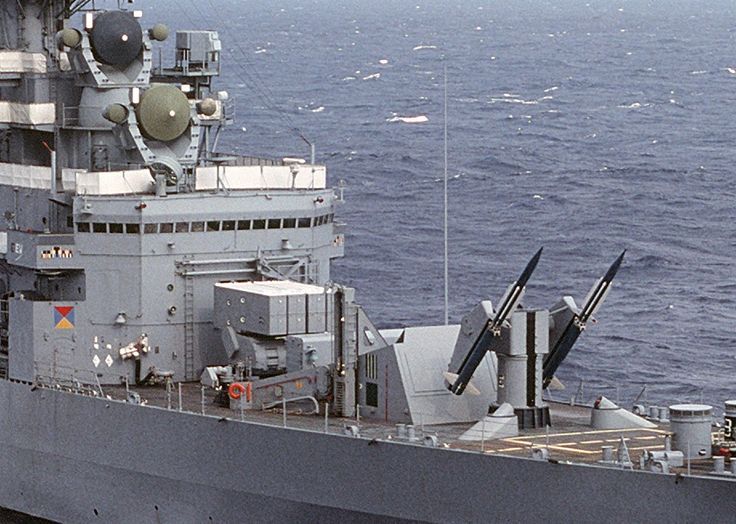

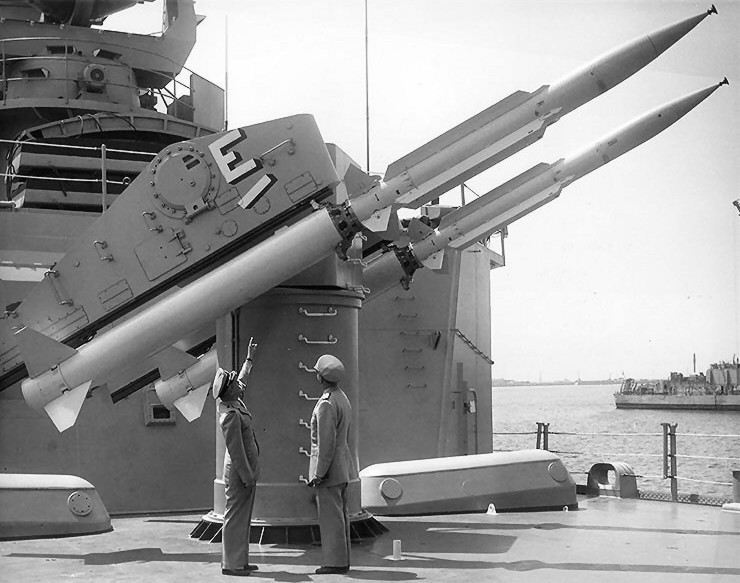

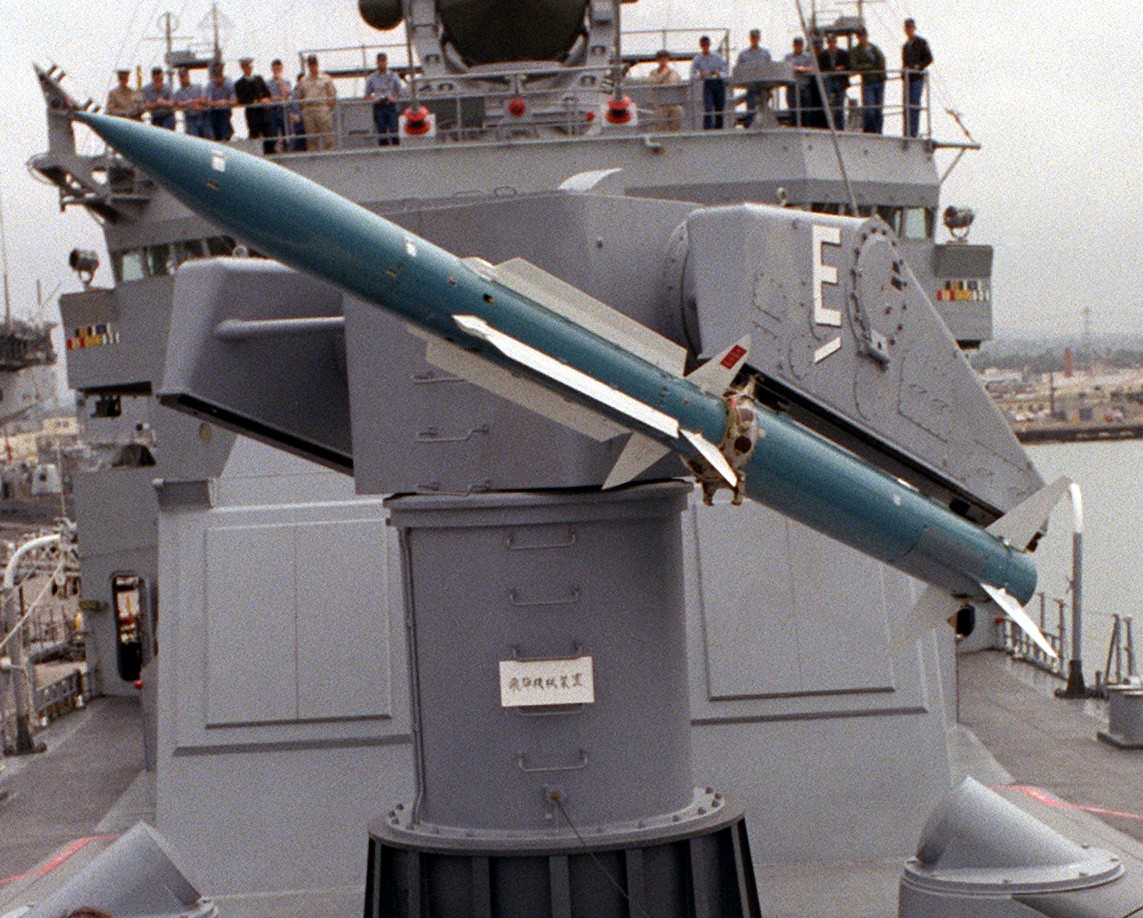

انتهى الأمر بـ Terrier إلى أن يكون سلاحًا قياسيًا للبحرية الأمريكية، يتم حمله على الطرادات الصاروخية والمدمرات المجهزة بالصواريخ الموجهة . تم إطلاقه من قاذفة Mark 10 ثنائية الذراع، مماثلة لقاذفة Talos. كانت السفن عادةً تحتوي على مخزن خلفي بسعة 40 صاروخ، لكن بعض السفن كانت تحتوي على مخازن بها 60 أو 80 صاروخ- بينما كانت الطرادات الصاروخية الموجهة الثقيلة من طراز USS BOSTON و USS CANBERRA تتميز بمخزن سفلي به 72 صاروخ.
كما تم تشغيل صواريخ تيرير من قبل القوات البحرية الإيطالية والهولندية. لا يبدو أن الصاروخ تيرير شهد الكثير من العمل. في 19 أبريل 1972، أطلقت صواريخ تيرير بواسطة الطراد الصاروخي الموجه يو إس إس ستيريت أسقط صاروخ تيرير الذي أطلقته يو إس إس ستيريت طائرة ميج-17 إف فيتنامية شمالية. من الصعب العثور على سجلات لأي عمليات قتل أخرى.السلام عليكم و رحمة الله
استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدونها من خلال هذا الرابط
موسوعة صواريخ أرض-جو الأمريكية.
نواصل اليوم ان شاء الله مع حلقة
صواريخ RIM-2 TERRIER.
كانت أول رحلة تجريبية لصاروخ تيريير Terrier كامل المواصفات في عام 1953. ودخل الخدمة في عام 1956، قبل عامين من Talos، وكانت أول سفينة تحمل السلاح هي USS CANBERRA. تم إنتاج الصاروخ بواسطة شركة Convair - التي اشترتها شركة General Dynamics في ذلك العام، مع إسقاط اسم Convair في وقت مبكر من العقد التالي. كان البديل الأولي هو "SAM-N-7 / BW-0" يعني"BW" "beam-riding, wing-controlled" والذي تم استبداله بسرعة بـ "BW-1"، والذي كان مشابهًا للطراز الأول إلى حد كبير، باستثناء الإلكترونيات المعاد تصميمها وموثوقية أفضل بشكل عام.
كما ظهر، كانت Terrier مشابهة من حيث التكوين إلى حد كبير لـ Talos، مع صاروخ يتميز بأجنحة دوارة على شكل صليب في المنتصف، بالإضافة إلى زعانف ذيل ثابتة على شكل صليب. كان الصاروخ مختلفًا عن سابقه حيث كان يعمل بمحرك صاروخي يعمل بالوقود الصلب وليس بمحرك نفاث ـ وكان صاروخًا موجهًا بواسطة الشعاع فقط، دون قدرة على البحث والتوجيه باستخدام الأشعة تحت الحمراء. ولم يكن بوسعه إلا التعامل مع الأهداف دون الصوتية؛ وكانت سرعته القصوى 1.8 ماخ فقط، وكان مداه 19 كيلومترًا فقط (12 ميلاً).
في وقت مبكر من برنامج تطوير تيرير، بدأ الدفع لتطوير "تيرر II" محسّن، مع رحلات تجريبية لمركبات "STV-4" ثم "STV-5". أدى STV-5 إلى ظهور "BT-3"، الذي تم تقديمه في عام 1958، "BT" تعني "beam-riding, tail controlled". كان لا يزال موجهًا بواسطة الشعاع فقط، لكنه استبدل الأجنحة بألواح ثابتة، مع التحكم الذي توفره زعانف الذيل، مما أدى إلى تحسين رشاقة الصاروخ بشكل كبير. كان أداءه 3 ماخ ويمكنه التعامل مع الأهداف الأسرع من الصوت.
تبعه "BT-3A"، الذي ضاعف المدى إلى حوالي 37 كيلومترًا (23 ميلاً / 20 ميلًا بحريًا)، جنبًا إلى جنب مع "BT-3A(N)"، الذي تم تزويده برأس حربي نووي W45، بقوة كيلوطن. كانت تلك النسخة من تيرير هي النسخة النووية الوحيدة. وقد أدخلت النسخة "HT-3" بنظام توجيه SARH -- حيث "HT" تعني "homing Terrier" في المقام الأول لجعل Terrier أكثر فعالية ضد الأهداف المنخفضة الطيران. كما سمح SARH باستخدامه كسلاح مضاد للسفن. وقد تصور Terrier II بتوجيه SARH منذ البداية، ولكن ثبت أنه صعب، وبالتالي كان لا بد من تأجيله.
في عام 1962، تم تعديل تسميات Terrier على النحو التالي:
SAM-N-7 BW-0 -> RIM-2A (المتغير الأولي، wings control, beam riding).
SAM-N-7 BW-1 -> RIM-2B (BW-0)
SAM-N-7 BT-1 -> RIM-2C (التحكم في الذيل، الأهداف الأسرع من الصوت).
SAM-N-7 BT-3A -> RIM-2D (المدى المضاعف).
SAM-N-7 BT-3A(N) -> RIM-2D (الرأس الحربي النووي).
SAM-N-7 HT-3 -> RIM-2E (توجيه صاروخ موجه بالرادار).
بعد عام 1962، تم تقديم نسخة أخرى، وهي "RIM-2F"، والتي تميزت بما يلي:
* محرك صاروخي محسن، مما أدى إلى مضاعفة المدى إلى حوالي 75 كيلومترًا (46 ميلاً / 40 ميلًا بحريًا).
* مصدر طاقة جديد، للمساعدة في التعامل مع المدى الموسع، وإلكترونيات الحالة الصلبة، بما في ذلك التدابير المضادة المحسنة.
* قدرة محسنة على مكافحة السفن.
كانت RIM-2F تُعرف أيضًا باسم "HTR-3"، وهي اختصار لـ "تعديل توجيه Terrier". تم إنتاج آخر Terriers في عام 1966، بعد تصنيع حوالي 8000 صاروخ.
المواصفات الفنية لـRIM-2E (SS-N-7 HT-3) TERRIER NSAM:
طول الصاروخ:
4.6 متر (15 قدمًا).
باع جناحي الصاروخ:
61 سنتيمترًا (24 بوصة).
باع ذيل الصاروخ:
1.07 سنتيمترًا (42.3 بوصة).
قطر الصاروخ:
34 سنتيمترًا (13.5 بوصة).
وزن الصاروخ:
535 كيلوغرامًا (1180 رطلاً).
وزن الرأس الحربي:
100 كيلوغرامًا (218 رطلاً).
طول المعزز:
3.4 متر (11 قدمًا و4 بوصات).
وزن المعزز:
825 كيلوغرامًا (1820 رطلاً).
الطول الإجمالي:
8.0 متر (26 قدمًا و4 بوصات).
الوزن الإجمالي:
1360 كيلوغرامًا (3000 رطل).
السرعة:
3.0 ماخ.
السقف:
24000 متر (80000 قدم).
المدى:
32 كيلومترًا (19.8 ميلًا بحريًا / 17.3 ميلًا بحريًا).
انتهى الأمر بـ Terrier إلى أن يكون سلاحًا قياسيًا للبحرية الأمريكية، يتم حمله على الطرادات الصاروخية والمدمرات المجهزة بالصواريخ الموجهة . تم إطلاقه من قاذفة Mark 10 ثنائية الذراع، مماثلة لقاذفة Talos. كانت السفن عادةً تحتوي على مخزن خلفي بسعة 40 صاروخ، لكن بعض السفن كانت تحتوي على مخازن بها 60 أو 80 صاروخ- بينما كانت الطرادات الصاروخية الموجهة الثقيلة من طراز USS BOSTON و USS CANBERRA تتميز بمخزن سفلي به 72 صاروخ.
استخدمت قوات مشاة البحرية الأمريكية صواريخ تيرير كصاروخ أرضي لمدة عامين في الخمسينيات من القرن الماضي، حيث تم إطلاق الصواريخ من نسخة قابلة للنقل من قاذفة بحرية، والتي تم استكمالها بمركبة دعم يمكنها إعادة التحميل. كان أول صاروخ أرضي يستخدمه مشاة البحرية. تم استبداله بصاروخ أرضي من إنتاج شركة رايثيون الصاروخ هوك.
تم استخدام صاروخ التعزيز لتيرير من قبل الجيش في صاروخ معزز لصاروخ أرضي من إنتاج شركة نايكي أجاكس. تم استخدام المعززات المتقاعدة من Talos وTerrier وNike Ajax في الصواريخ التجريبية - مع تركيب مثل هذه المعززات أحيانًا في مجموعات مترادفة أو أزواج.
