صواريخ RIM-8 TALOS / RIM-50 TYPHON.

السلام عليكم و رحمة الله

استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدونها من خلال هذا الرابط

موسوعة صواريخ أرض-جو الأمريكية.

نواصل اليوم ان شاء الله مع حلقة

RIM-8 TALOS / RIM-50 TYPHON

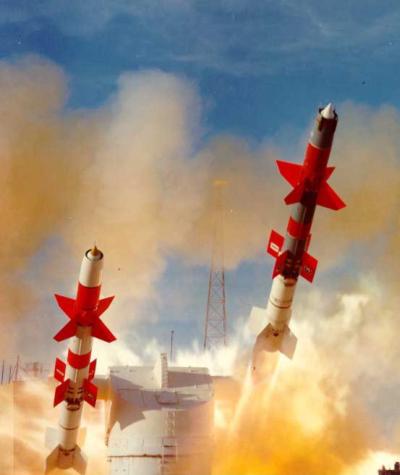

كان صاروخ Talos NSAM، كما ظهر، عبارة عن "أنبوب طائر"، وهو عبارة عن أنبوب بسيط مزود بمحرك نفاث، بالإضافة إلى الوقود والتوجيه والرأس الحربي. وكان به أربعة أجنحة شبه منحرفة دوارة للتوجيه في منتصف الجسم، وأربع زعانف ذيلية ثابتة مستطيلة. وكان يتم إطلاقه بواسطة معزز وقود صلب من طراز Mark 11، بأربع زعانف ثابتة؛ وكان الصاروخ يطير في اتجاه الإطلاق حتى يتم التخلص من المعزز، ثم يتبع شعاع الرادار للتوجيه.

كان الرأس الحربي في منتصف جسم المحرك النفاث، مع وجود إلكترونيات تطوق "الأنبوب الطائر" خلفه، والوقود يطوقه من خلفه بدوره. وكان هناك جهاز استقبال في الذيل لتتبع شعاع التوجيه بالرادار، وأربعة هوائيات في المقدمة - جنبًا إلى جنب مع أنبوب بيتو - لتوجيه الصاروخ توجيه راداري شبه نشط. يتم تفجير الرأس الحربي بواسطة صمام تقاربي. سمح التوجيه الراداري شبه النشط SARH باستخدام الصاروخ كسلاح مضاد للسفن، كقدرة ثانوية. تظهر صور اصطدامات تالوس بالأجسام الضخمة المستهدفة أنه يمكن أن يسبب أضرارًا جسيمة.

كان الإنتاج الأولي لصواريخ سام-إن-6 بي مزودًا برأس حربي تقليدي؛ وتم استكماله بصواريخ "سام-إن-6 بي دبليو"، التي كانت مزودة برأس حربي نووي من طراز دبليو 30، بقوة تفجيرية تبلغ بضعة كيلوطن. لم يكن صاروخ سام-إن-6 بي دبليو مزودًا بباحث صاروخي موجه، لأنه لم يكن هناك حاجة إليه مع رأس حربي نووي. في عام 1956، انتقل الإنتاج إلى "سام-إن-6 بي 1" و"سام-إن-6 بي دبليو 1" ـ المتغيرات التقليدية والنووية على التوالي ـ مع مضاعفة المدى إلى 180 كيلومترًا (110 ميل / 100 ميل بحري).

كما حل النموذج SAM-N-6b1 محل الرأس الحربي المتشظي الأصلي برأس حربي "continuous-rod"، يتكون من مجموعة من قضبان الفولاذ ملفوفة حول شحنة متفجرة، مع توصيل القضبان معًا في الأطراف بحيث تتمدد في حلقة من شأنها أن تشق طريقها الى الطائرة المستهدفة.

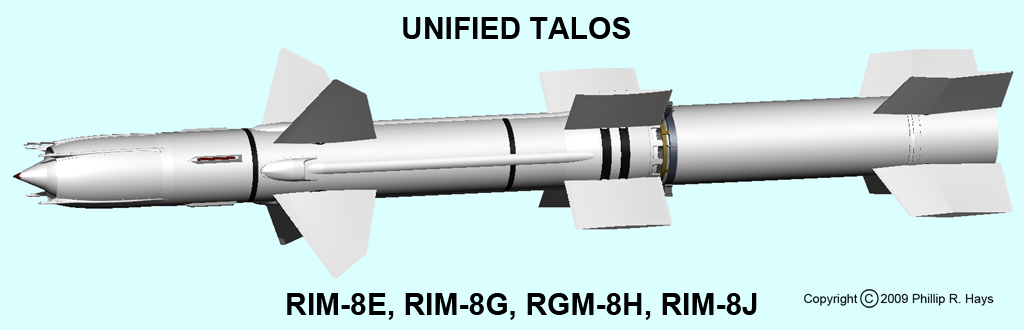

تم الإعلان عن تشغيل Talos في عام 1958. بحلول عام 1960، تم توحيد الإنتاج على متغير "Unified Talos"، "SAM-N-6c"، والذي يمكن تزويده إما برأس حربي تقليدي أو نووي. كان له أيضًا سقف أعلى، وباحث SARH محسن. كان الباحث الجديد يعتمد على إضاءة الرادار ذات الموجة المستمرة؛ لم يكن الباحث بحاجة إلى قياس المسافة، كان يحتاج فقط إلى إشارة جيدة للتركيز عليها.

في عام 1962، اعتمد البنتاغون نظام تسمية موحد للخدمات المتعددة، وبالتالي حصلت سلسلة تالوس على التسمية "RIM-8"، حيث كان "RIM" تعني "صاروخ اعتراض راداري" (Radar Intercept Missile):
​

• SAM-N-6b -> RIM-8A (مدى 50 ميل بحري، رأس حربي تقليدي فقط)​
• SAM-N-6bw -> RIM-8B (مدى 50 ميل بحري، رأس حربي نووي فقط)​
• SAM-N-6b1 -> RIM-8C (مدى 100 ميل بحري، رأس حربي تقليدي / قضيب تفجير فقط)​
• SAM-N-6b1w -> RIM-8D (مدى 100 ميل بحري، رأس حربي نووي فقط)​
• SAM-N-6c -> RIM-8E (تالوس الموحد، رأس حربي تقليدي أو نووي)​

كانت حجم صاروخ تالوس وتطوير أنظمة الدعم المرتبطة به تعني أنه تم حمله فقط من قبل سبع طرادات أمريكية:

​

• تم تجهيز ثلاث طرادات خفيفة من فئة GALVESTON بنظام إطلاق الصواريخ الموجهة Mark 7، مع 16 صاروخًا جاهزًا للعمل في مستودع، و30 صاروخًا في التخزين المفكك في منشأة فوق سطح السفينة. كانت منشأة التخزين تحتوي على نظام شبه آلي لتركيب الأجنحة والمعزز على الصاروخ ثم فحصه.​
• تم تجهيز الطراد الثقيل USS LONG BEACH الذي يعمل بالطاقة النووية، وثلاث طرادات ثقيلة من فئة ALBANY، بنظام إطلاق الصواريخ الموجهة Mark 12، مع 52 صاروخًا في مستودع تحت سطح السفينة.​

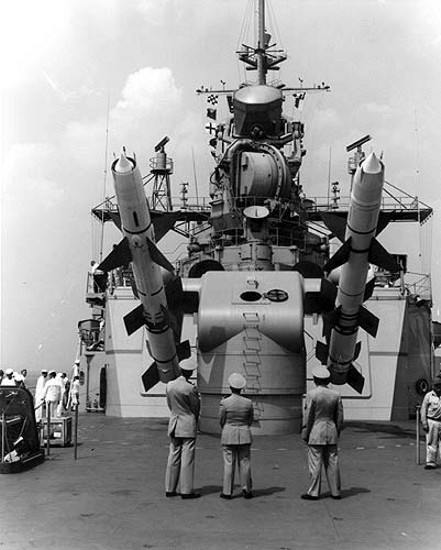

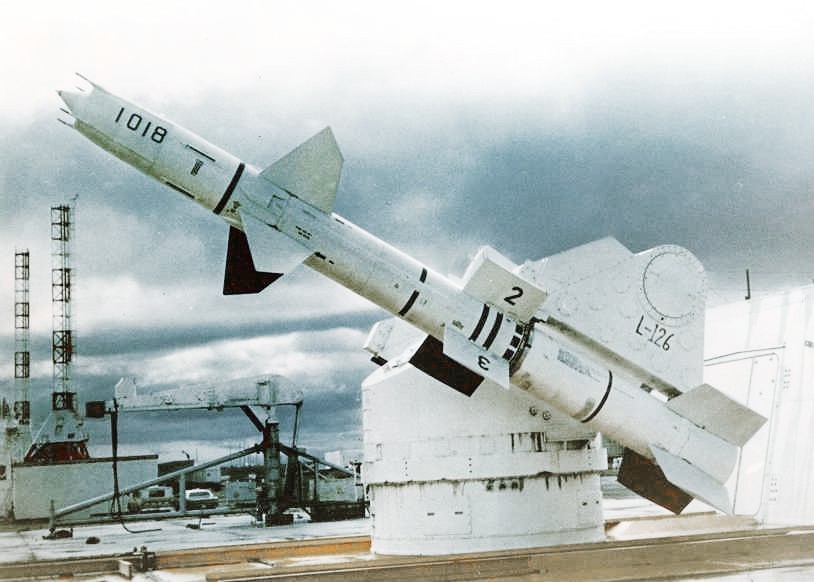

لم يتم تصدير تالوس أبدًا. كان لقاذفة تالوس ذراعان مزدوجتان يمكن تحريكهما لأعلى ولأسفل، مع تعليق الصواريخ تحت الذراعين، والذراعان على عمود دوار.

كان هناك راداران - رادار الإضاءة والتتبع AN / SPG-49، ورادار توجيه الصواريخ AN / SPW-2، لتوفير شعاع الرادار للصاروخ. لم يكن رادار راكب الشعاع يشير بالضرورة إلى الهدف مباشرة، بل كان الرادار بدلاً من ذلك يتتبع المسار الأكثر كفاءة للصاروخ، وليس هجومًا في خط مستقيم.

المواصفات الفنية لـ RIM-8E TALOS NSAM:

باع جناحي الصاروخ:
2.9 متر (9 أقدام و6 بوصات).
طول الصاروخ:
6.4 متر (21 قدمًا).
قطر الصاروخ:
71 سنتيمترًا (28 بوصة).
وزن الصاروخ:
1,540 كيلوغرامًا (3,400 رطل).
وزن الرأس الحربي:
136 كيلوغرامًا (300 رطل).

طول المعزز:
5.2 متر (17 قدمًا).
قطر المعزز:
76 سنتيمترًا (30 بوصة).
وزن المعزز:
2,000 كيلوغرام (4,400 رطل).

الطول الإجمالي:
11.6 متر (38 قدمًا).
الوزن الإجمالي:
3,540 كيلوغرامًا (7,800 رطل).

السرعة:
2.5 ماخ.
السقف:
24,400 متر (80,100 قدم).
المدى:
185 كيلومترًا (115 ميلًا / 100 ميلًا بحريًا).

يتبع.​



[snt]

تم تركيب باحث SARH الجديد على RIM-8E في بعض صواريخ RIM-8C، وتمت إعادة تسمية هذه الصواريخ باسم "RIM-8F". كانت هناك أيضًا متغيرات "RIM-8G" و"RIM-8J"، مع باحثين محسنين على التوالي - وأقصى مدى ممتد إلى 240 كيلومترًا (150 ميلًا / 130 ميلًا بحريًا)، من خلال استخدام وقود "ديمر" عالي الطاقة.

خاضت صواريخ تالوس معركة مع الطرادات شيكاغو ولونج بيتش في حرب فيتنام. كان حقق الطراد لونج بيتش أول قتل له في 23 مايو 1968، حيث أصاب مقاتلة ميج فيتنامية شمالية من على مسافة 105 كيلومترات (65 ميلاً)، ودُمرت ميج ثانية بعد أن ارتطمت بالحطام. ودمر لونج بيتش ميج ثالثة في سبتمبر 1968. وأسقط الطراد شيكاغو ميج في 9 مايو 1972، في أواخر الحرب. وكانت هذه هي الطائرات الوحيدة التي أسقطتها صواريخ تالوس في القتال.

بالإضافة إلى ذلك، كان هناك "صاروخ تالوس المضاد للإشعاع RIM-8H (ARM)"، وهو سلاح أرض-أرض يستهدف محطة رادار أو أي "جهاز إرسال" آخر. ومن المفترض أن الرأس الحربي قد تم تغييره إلى تكوين رأس متشظي. تم اختباره لأول مرة في عام 1965، وشارك في حرب فيتنام مع سفن شيكاغو وأوكلاهوما سيتي ولونج بيتش. نفذت سفن شيكاغو الهجوم الأول في أوائل عام 1972 - وكانت هذه هي المرة الأولى التي تطلق فيها سفينة تابعة للبحرية الأمريكية صاروخًا أرض-أرض بعيد المدى.

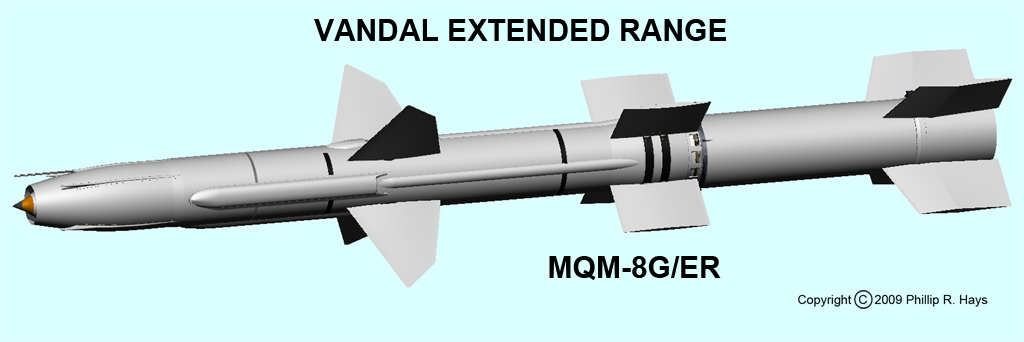

تم سحب Talos من الخدمة الأمامية في عام 1979، وتم تجديد عدة مئات منه كأهداف "MQM-8G Vandal"، والتي تتميز بنظام توجيه يحلق فوق سطح البحر، وكان المقصود منه محاكاة الصواريخ المضادة للسفن للتدريب البحري. تضمنت السلسلة نسخة "ممتدة المدى" ، مع نظام ملاحة GPS مثبت لبعض الأهداف. تم إنفاق آخر صواريخ Vandal في عام 2008.

كملاحظة هامشية لقصة Talos، في أواخر الخمسينيات من القرن الماضي، بدأت البحرية الأمريكية في التحقيق في استبدال Talos والصواريخ البحرية الأخرى SAM التي تم تطويرها في ذلك العقد. كانت أكبر مشكلة في NSAM الموجودة هي التوجيه، والتي طالبت بأن يكون لكل صاروخ نظام استهداف مخصص خاص به - مما يجعل السفينة الحربية عُرضة للخطر إذا هاجمتها مجموعة من طائرات العدو.

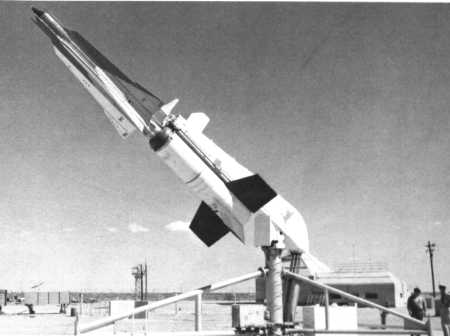

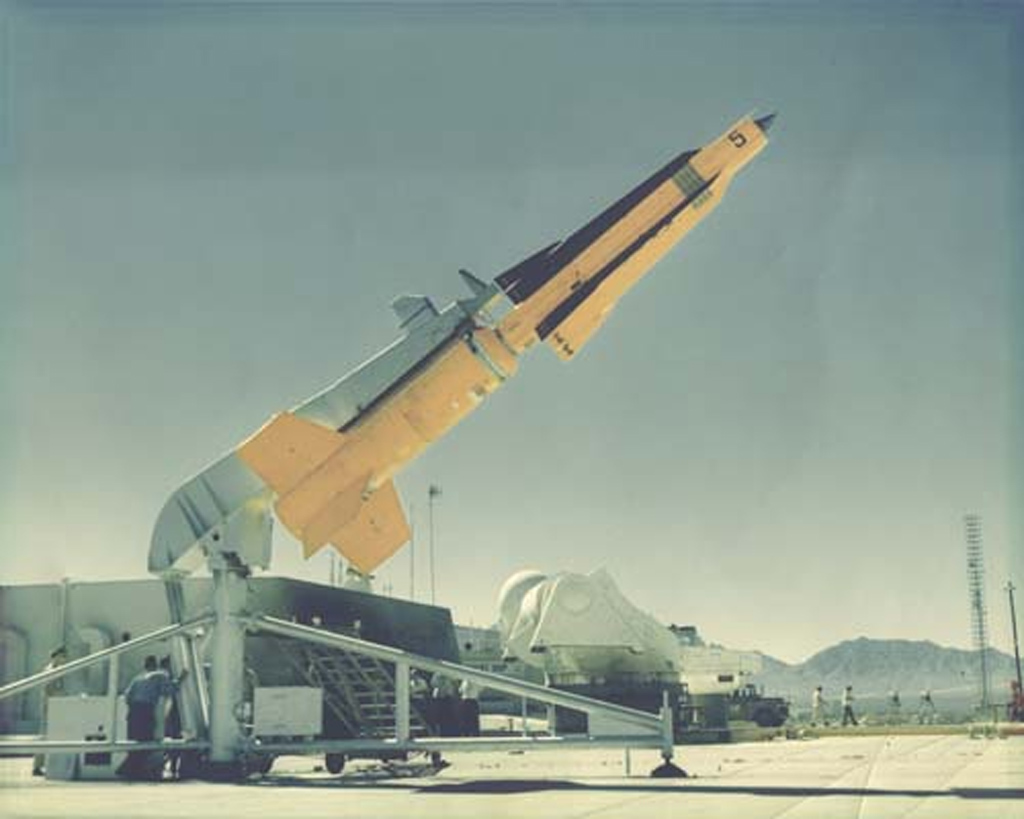

كانت النتيجة هي "SAM-N-8 Typhon LR"، والتي أصبحت فيما بعد "RIM-50A"، والتي كانت مشتقة بوضوح من Talos، وكانت تُعرف بالفعل باسم "Super Talos" منذ البداية. كان اسم "Typhon" مشتقًا من إله البراكين اليوناني. تميز Typhon بمرحلة صاروخية تعمل بمحرك نفاث ومرحلة معززة بالوقود الصلب. كان الاختلاف المرئي الأساسي بينه وبين صاروخ Talos هو أن Typhon كان لديه، بدلاً من الأجنحة وزعانف الذيل، أجنحة دلتا ضيقة طويلة، مع أسطح تحكم عند الأطراف. مثل Talos، كان الرأس الحربي في جسم المحرك النفاث المركزي، ويمكن أن يكون إما تقليديًا أو نوويًا.

كان نظام التوجيه يعتمد على الملاحة في منتصف المسار بواسطة نظام ملاحة بالقصور الذاتي (INS) مع توجيه طرفي SARH، مما يعني أن الصاروخ لم يكن لزامًا أن يكون تحت سيطرة أنظمة الرادار على متن السفينة في جميع الأوقات. كان من المفترض أن يكون تحت توجيه نظام الرادار متعدد الطور AN/SPG-59، والذي سيكون قادرًا على تتبع واستهداف أهداف متعددة في نفس الوقت. سيكون للصاروخ قدرة ثانوية على إطلاق سطح إلى سطح.

المواصفات الفنية لـRIM-50A TYPHON NSAM:

باع جناحي الصاروخ:
1.02 متر (3 أقدام و4 بوصات).

طول الصاروخ:
4.72 متر (15 قدمًا و6 بوصات).

قطر الصاروخ:
41 سنتيمترًا (16 بوصة).

وزن الصاروخ:
770 كيلوغرامًا (1700 رطل).

وزن الرأس الحربي:
68 كيلوغرامًا (150 رطلاً).

باع جناحي الصاروخ المعزز:
1.57 متر (5 أقدام و2 بوصة).

الطول الإجمالي:
8.41 متر (27 قدمًا و7 بوصات).

الوزن الإجمالي:
1640 كيلوغرامًا (3620 رطلاً).

السرعة:
4.0 ماخ.
السقف:
29000 متر (95000 قدم).

المدى:
370 كيلومترًا (230 ميلًا بحريًا / 200 ميل بحري بحري).

عملت شركة بينديكس على برنامج تايفون، حيث تم إطلاقه في عام 1961 وتمت تجربته في البحر في عام 1962. ومع ذلك، ارتفعت تكلفة البرنامج بشكل مؤلم، بينما استمرت المشاكل الفنية في الظهور - كان البرنامج طموحًا للغاية بالنسبة للتكنولوجيا المتاحة في ذلك الوقت. تم إلغاء تايفون أخيرًا في عام 1963، حيث أعادت البحرية النظر في المتطلبات. كما تم التفكير في "SAM-N-9 Typhon MR"، لاحقًا "RIM-55MR"، والتي كانت تسمى في الأصل "Super Terrier" - والتي كما يوحي اسمها، كانت لتكون متابعة لـ Terrier لكنها لم تحلق أبدًا.​
