صاروخ كروز AGM-158 XR

[الجراح]

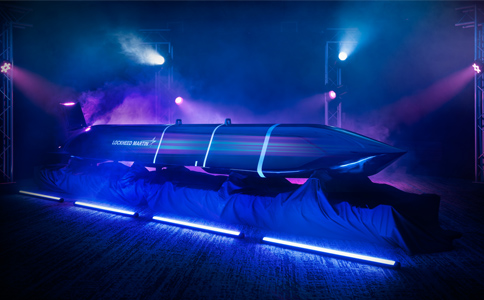

كشفت شركة لوكهيد مارتن عن كروز AGM-158 XR -Joint Air-to-Surface Standoff Missile (JASSM).

AGM-158 XR

صاروخ مشتق من JASSM-ER ذي المدى الموسع Extended Range الذي اصبح

JASSM-XR ذو مدى أقصى Extreme Range للطيران يصل إلى 1600 كيلومتر الزيادة

الكبيرة في المدى ستوفر ميزة في إمكانات الضربات الجوية الامنة للمقاتلات الحاملة .

يبلغ وزن الرأس الحربي 540 كجم تم تحسين نظام التوجيه لتحسين دقة نظام التوجيه بالقصور الذاتي ونظام تحديد

المواقع العالمي في الجزء الأخير من المسار، يتم البحث عن الأهداف بمساعدة منظومة الأشعة تحت الحمراء التي

توفر هامش خطا 3 أمتار عن الهدف .

سيكون الصاروخ الجديد مدمجا على مقاتلات القوات الجوية و البحرية الأمريكية.



[DENERO]



[snt]

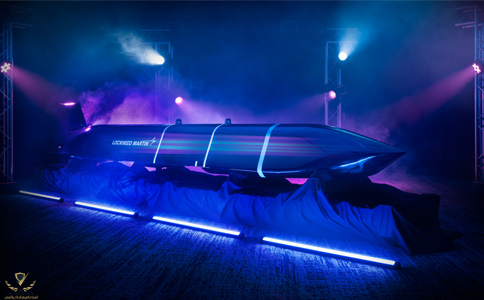

كشفت شركة لوكهيد مارتن عن كروز AGM-158 XR -Joint Air-to-Surface Standoff Missile (JASSM).

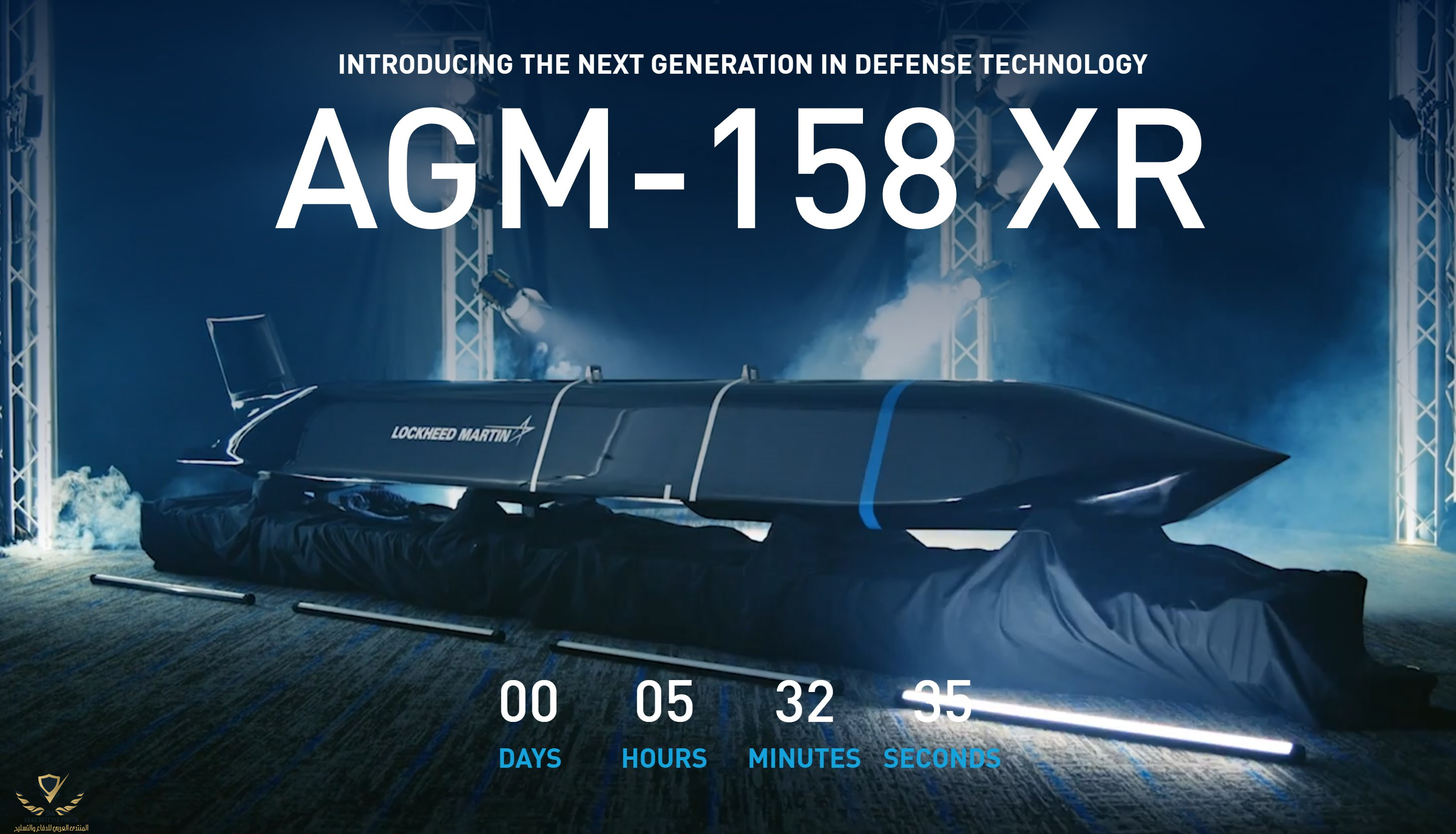

مشاهدة المرفق 718604
AGM-158 XR

صاروخ مشتق من JASSM-ER ذي المدى الموسع Extended Range الذي اصبح

JASSM-XR ذو مدى أقصى Extreme Range للطيران يصل إلى 1600 كيلومتر الزيادة

الكبيرة في المدى ستوفر ميزة في إمكانات الضربات الجوية الامنة للمقاتلات الحاملة .

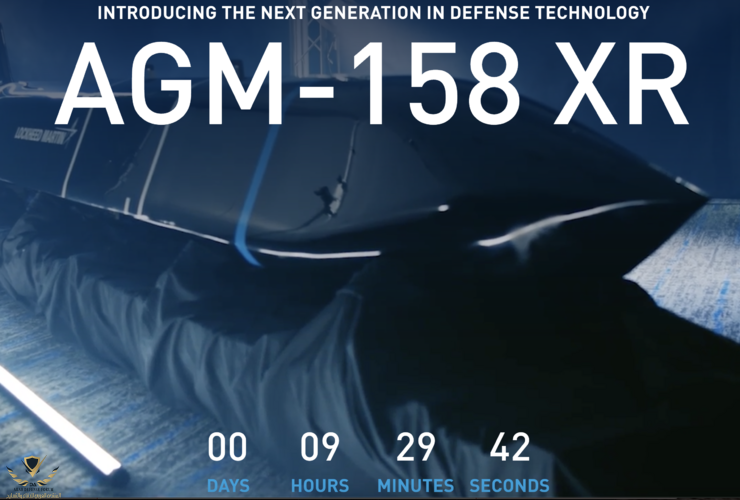

مشاهدة المرفق 718605


يبلغ وزن الرأس الحربي 540 كجم تم تحسين نظام التوجيه لتحسين دقة نظام التوجيه بالقصور الذاتي ونظام تحديد

المواقع العالمي في الجزء الأخير من المسار، يتم البحث عن الأهداف بمساعدة منظومة الأشعة تحت الحمراء التي

توفر هامش خطا 3 أمتار عن الهدف .





سيكون الصاروخ الجديدمدمجا على مقاتلات القوات الجوية و البحرية الأمريكية.

مشكور جدا @الجراح على الموضوع و كأضافة

واصلت الشركة تطوير نسخة "AGM-158B-2 JASSM-XR (نطاق ممتد إضافي)" لمضاعفة النطاق مرة أخرى إلى أكثر من 1900 كيلومتر (1200 ميل)، ولكن لا يمكن حمله إلا على قاذفات القنابل والطائرات الهجومية الثقيلة. تم تمديد تصميم JASSM-XR إلى 6.3 مترًا (20 قدمًا و 8 بوصات) ويتميز بغطاء ثابت لضمان تقليم الطيران؛ يبدو أن أعدادًا محدودة موجودة بالفعل في الخدمة.

إيه جي إم-158-AGM-158 JASSM



[DENERO]

مشكور جدا @الجراح على الموضوع و كأضافة

واصلت الشركة تطوير نسخة "AGM-158B-2 JASSM-XR (نطاق ممتد إضافي)" لمضاعفة النطاق مرة أخرى إلى أكثر من 1900 كيلومتر (1200 ميل)، ولكن لا يمكن حمله إلا على قاذفات القنابل والطائرات الهجومية الثقيلة. تم تمديد تصميم JASSM-XR إلى 6.3 مترًا (20 قدمًا و 8 بوصات) ويتميز بغطاء ثابت لضمان تقليم الطيران؛ يبدو أن أعدادًا محدودة موجودة بالفعل في الخدمة.

إيه جي إم-158-AGM-158 JASSM

كنت سامع انة يتحمل على F-16 عادي !



[m2abuassi]

أحد المدونين عل منصة X استنتج انا بما إن الF35 قادرة عل حمل 4 صواريخ JASSM-ER فإنها ذات القدرة على حمل زوج من JASSM-XR .



[snt]

كنت سامع انة يتحمل على F-16 عادي !

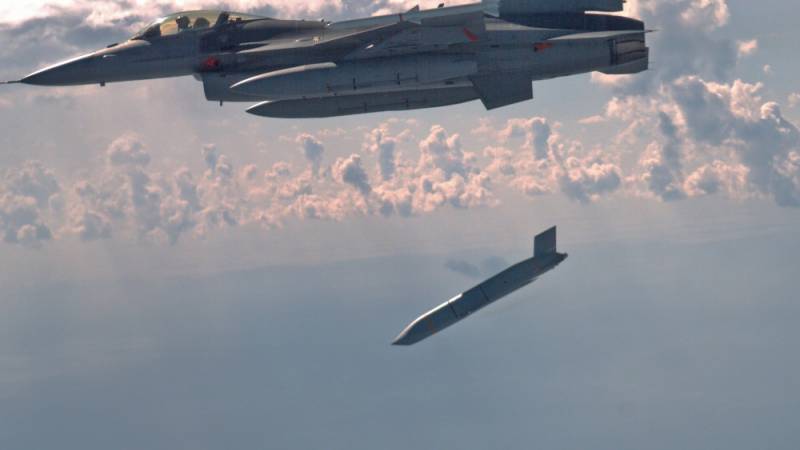

النسخة العادية اي AGM-158 JASSM يمكن تحميلها على الاف16 و غيرها من المنصات

​

B-1 Lancer, B-2 Spirit, B-52 Stratofortress, F-15E Strike Eagle, F-16 Fighting Falcon, F/A-18 Hornet Rapid Dragon: C-130, C-17​

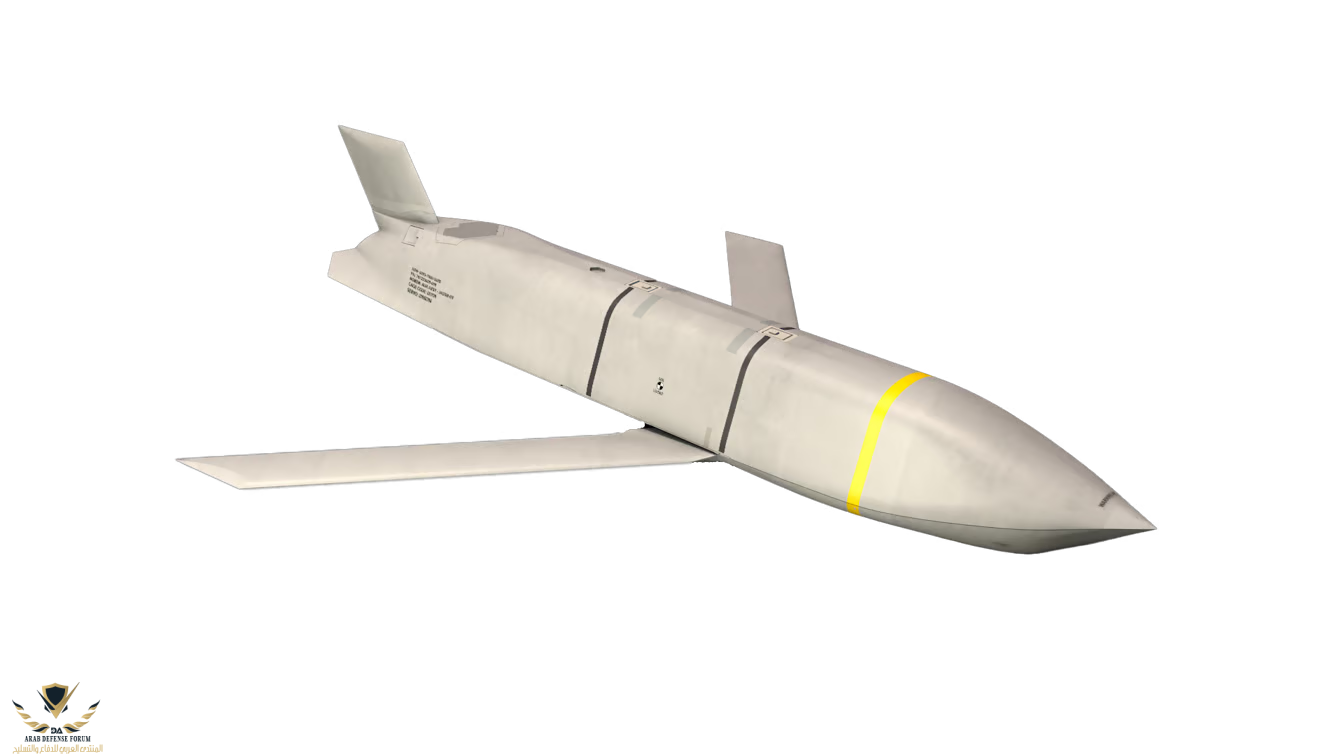

JASSM-XR هو صاروخ كروز وهو يحتفظ بجسم الصاروخ المميز للعائلة، والمصنوع باستخدام تقنيات التخفي، بالإضافة إلى جناح منخفض قابل للطي. يتم توفير الزيادة في نطاق الرحلة من خلال زيادة احتياطيات الوقود، وبالتالي فإن AGM-158B-2 أكبر وأثقل من سابقاتها. الوزن الأولي - 2.3 طن الأبعاد الدقيقة غير معروفة.
بالنسبة للصاروخ الجديد، تم اقتراح تطوير نظام تحكم محسّن. كان من المفترض أن يحتفظ بالملاحة عبر الأقمار الصناعية والقصور الذاتي للطيران إلى المنطقة المستهدفة وباحث بالأشعة تحت الحمراء للتوجيه في القسم الأخير. وفي الوقت نفسه، كان من الضروري تحسين الدقة. ومن خلال زيادة حجم وكتلة الصاروخ، تم مضاعفة الرأس الحربي. تبلغ كتلة الشحنة المخترقة شديدة الانفجار 910 كجم.
تم تجهيز جميع صواريخ JASSM السابقة بمحرك نفاث Teledyne CAE J402 قصير العمر. بالنسبة لـ JASSM-XR، نظرًا لنمو الوزن والحجم، يلزم محرك مختلف. يجب أن توفر سرعة طيران عالية دون سرعة الصوت وتحقق نطاقًا معينًا. أفيد أنه في مشروع AGM-158B-2 يمكن زيادة مدى الطيران إلى 1000 ميل بحري - أكثر من 1800 كم.

أدى النمو في الحجم والكتلة إلى الحد من نطاق الناقلات المحتملة. سيظل الصاروخ AGM-158B-2 قادرًا على حمله بواسطة قاذفات بعيدة المدى، لكن إمكانية استخدامه بواسطة الطائرات التكتيكية أمر مشكوك فيه. لا يجوز تضمين المنتج إلا في حمولة الذخيرة لبعض القاذفات المقاتلة التي تتمتع بقدرة الحمولة اللازمة والقدرة على حمل ذخائر كبيرة.



[الجراح]

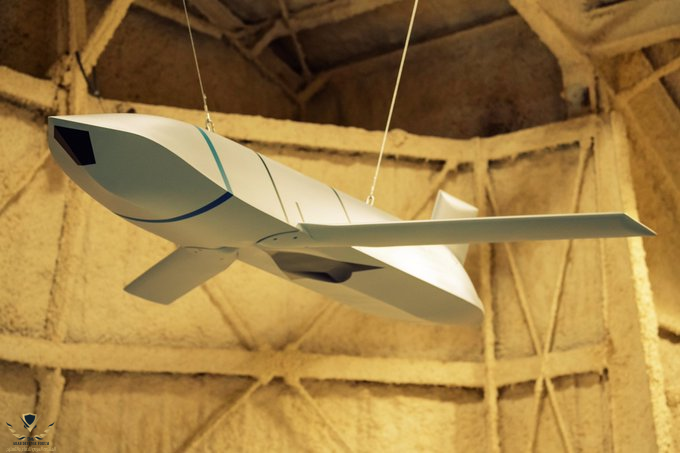

مدخل الهواء للمحرك



[العريف10]

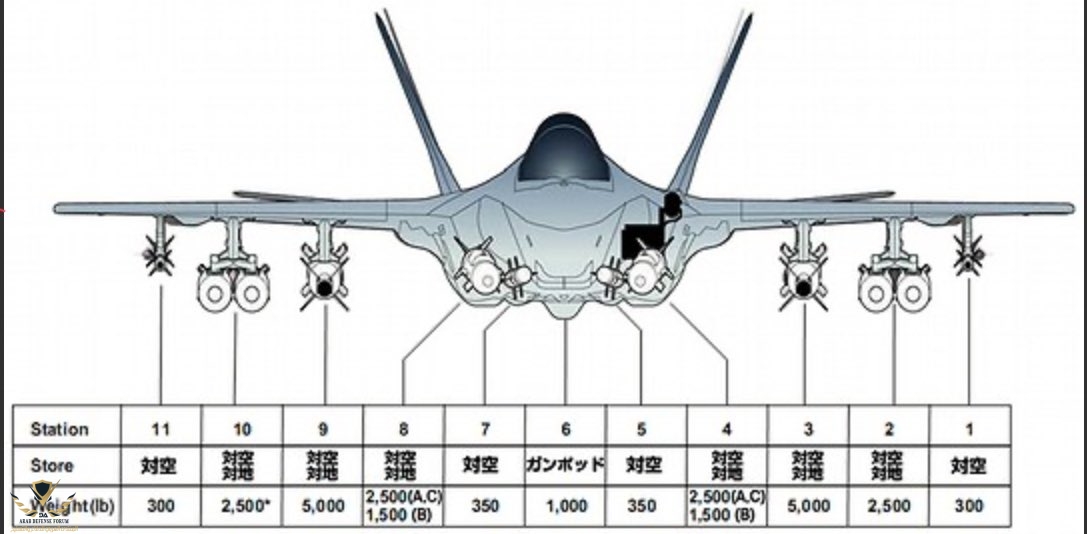

مشاهدة المرفق 718618

أحد المدونين عل منصة X استنتج انا بما إن الF35 قادرة عل حمل 4 صواريخ JASSM-ER فإنها ذات القدرة على حمل زوج من JASSM-XR .

كلام يعتبر منطقي وفقا للمواصفات الفنية لنسخ JASSM سواء النسخة الاصلية او تطوير ER او XR

كلاهما نفس الوزن العام وشحنة الراس الحربي (اختلافهم في المدي والدقة) والطول ايضا عدا XR

الفيصل في ذلك الاعلان الرسمي عن ابعاد نسخة XR الطول والعرض لانها حتي الان غير مؤكدة نظرا لاستمرار التطوير عليه

واعتقد هدف هذة النسخة استراتيجي رادع عن طريق القاذفات الكبيرة من مدي أمن اكثر من استخدامة بشكل تكتيكي علي المقاتلات



[الجراح]

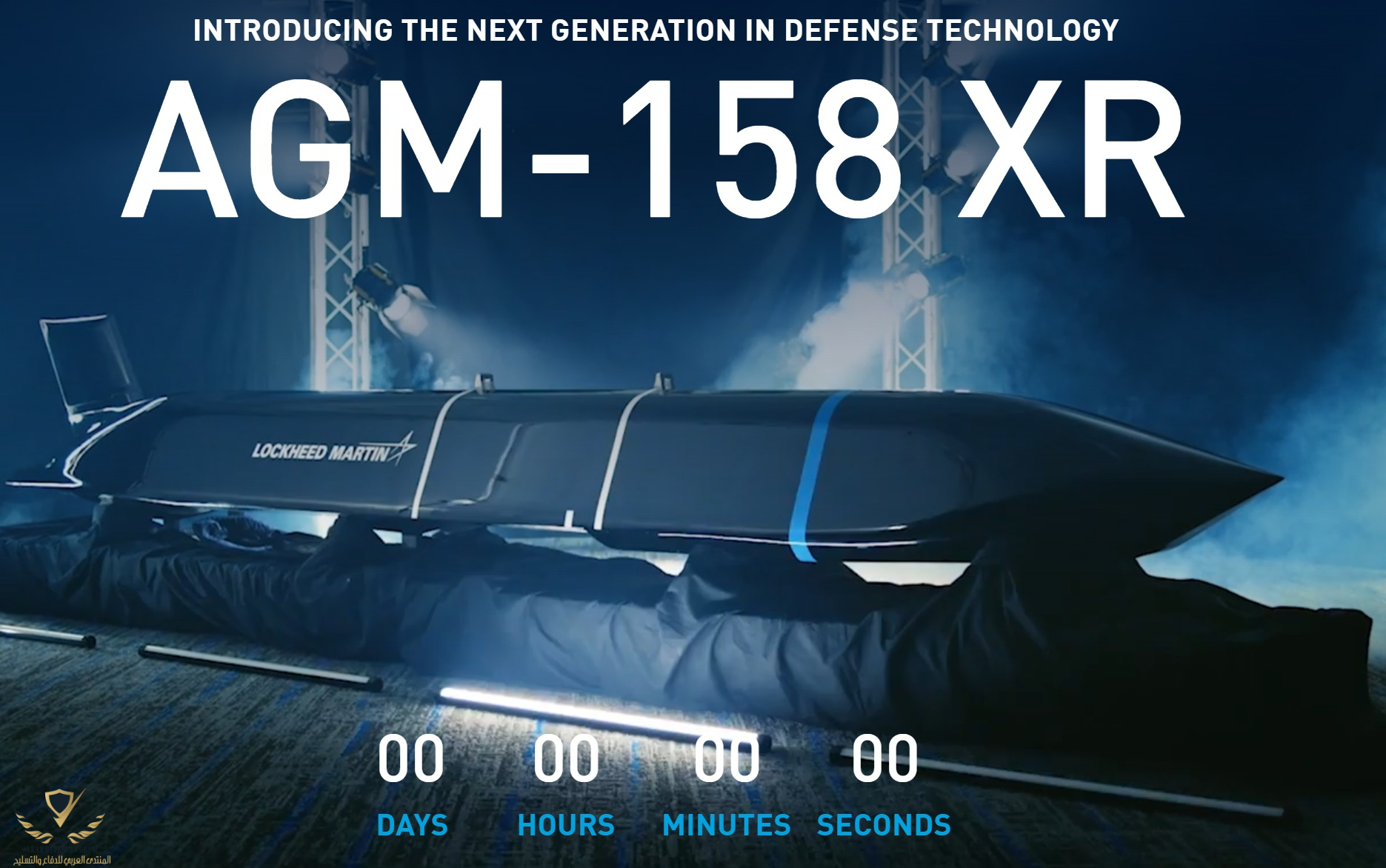

AGM-158 XR Cruise Missile

AGM-158 XR Cruise Missile

lockheedmartin.com



[DENERO]

النسخة العادية اي AGM-158 JASSM يمكن تحميلها على الاف16 و غيرها من المنصات

​

B-1 Lancer, B-2 Spirit, B-52 Stratofortress, F-15E Strike Eagle, F-16 Fighting Falcon, F/A-18 Hornet Rapid Dragon: C-130, C-17​

JASSM-XR هو صاروخ كروز وهو يحتفظ بجسم الصاروخ المميز للعائلة، والمصنوع باستخدام تقنيات التخفي، بالإضافة إلى جناح منخفض قابل للطي. يتم توفير الزيادة في نطاق الرحلة من خلال زيادة احتياطيات الوقود، وبالتالي فإن AGM-158B-2 أكبر وأثقل من سابقاتها. الوزن الأولي - 2.3 طن الأبعاد الدقيقة غير معروفة.
بالنسبة للصاروخ الجديد، تم اقتراح تطوير نظام تحكم محسّن. كان من المفترض أن يحتفظ بالملاحة عبر الأقمار الصناعية والقصور الذاتي للطيران إلى المنطقة المستهدفة وباحث بالأشعة تحت الحمراء للتوجيه في القسم الأخير. وفي الوقت نفسه، كان من الضروري تحسين الدقة. ومن خلال زيادة حجم وكتلة الصاروخ، تم مضاعفة الرأس الحربي. تبلغ كتلة الشحنة المخترقة شديدة الانفجار 910 كجم.
تم تجهيز جميع صواريخ JASSM السابقة بمحرك نفاث Teledyne CAE J402 قصير العمر. بالنسبة لـ JASSM-XR، نظرًا لنمو الوزن والحجم، يلزم محرك مختلف. يجب أن توفر سرعة طيران عالية دون سرعة الصوت وتحقق نطاقًا معينًا. أفيد أنه في مشروع AGM-158B-2 يمكن زيادة مدى الطيران إلى 1000 ميل بحري - أكثر من 1800 كم.

أدى النمو في الحجم والكتلة إلى الحد من نطاق الناقلات المحتملة. سيظل الصاروخ AGM-158B-2 قادرًا على حمله بواسطة قاذفات بعيدة المدى، لكن إمكانية استخدامه بواسطة الطائرات التكتيكية أمر مشكوك فيه. لا يجوز تضمين المنتج إلا في حمولة الذخيرة لبعض القاذفات المقاتلة التي تتمتع بقدرة الحمولة اللازمة والقدرة على حمل ذخائر كبيرة.

تسلم

بس عندي توقع انة هيركب على F-16 لو الامريكان حتى قاموا بتعديل

انا سألتك لاني قريتها في اكثر من تويتة كنت باسيرش عليهم دلوقتي ولاقيتهم بس انا باحترم رأيك جداً



[الدوسري M]

1600



[nobles]

شكرا على الموضوع المتميز
وهذه الصاروخ سيشكل أضافه للقوه الناريه الاميركيه​



[آل قطبي الحسني]

مثل هالصاروخ وش احتياجنا حتى نصنعه وش المميزات



[The Night Fury]

كلها عشان القاذفة الشبحية الجدية حق امريكا
ايذان استقبال اسلحة جيدة بعيدة عن الاتفاقيات حرب باردة جديدة
امريكا غير حاجات كثير في البحريو والطيران والصواريخ الاستراتيجي



[Saudi silent]

مشاهدة المرفق 718618

أحد المدونين عل منصة X استنتج انا بما إن الF35 قادرة عل حمل 4 صواريخ JASSM-ER فإنها ذات القدرة على حمل زوج من JASSM-XR .

لا ننسى الجاموسة

​



[Johannes Erwin Eugen]

إسرائيل أول دوله ستمتلكه بعد الولايات المتحدة



[الجراح]

يرجى خفض الموسيقى



[الجراح]

حل عملى متوافق مع منصات JASSM/ LRASM بما في ذلك جميع القاذفات
F-35 A/B/C

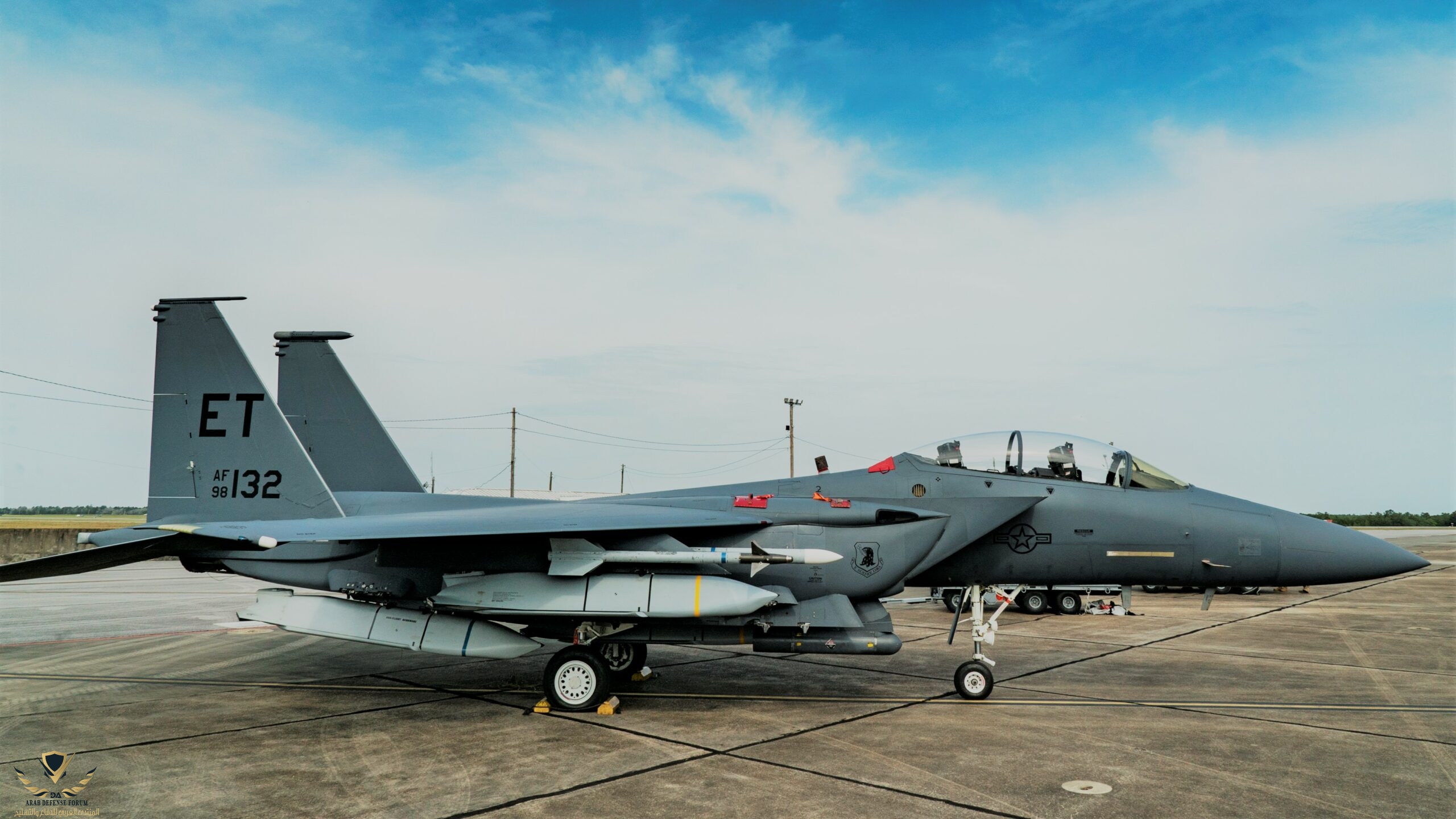

F-15E
F/A-18E



[azoooooz]

في شي طلع في الإعلان غير الصاروخ



[العريف10]

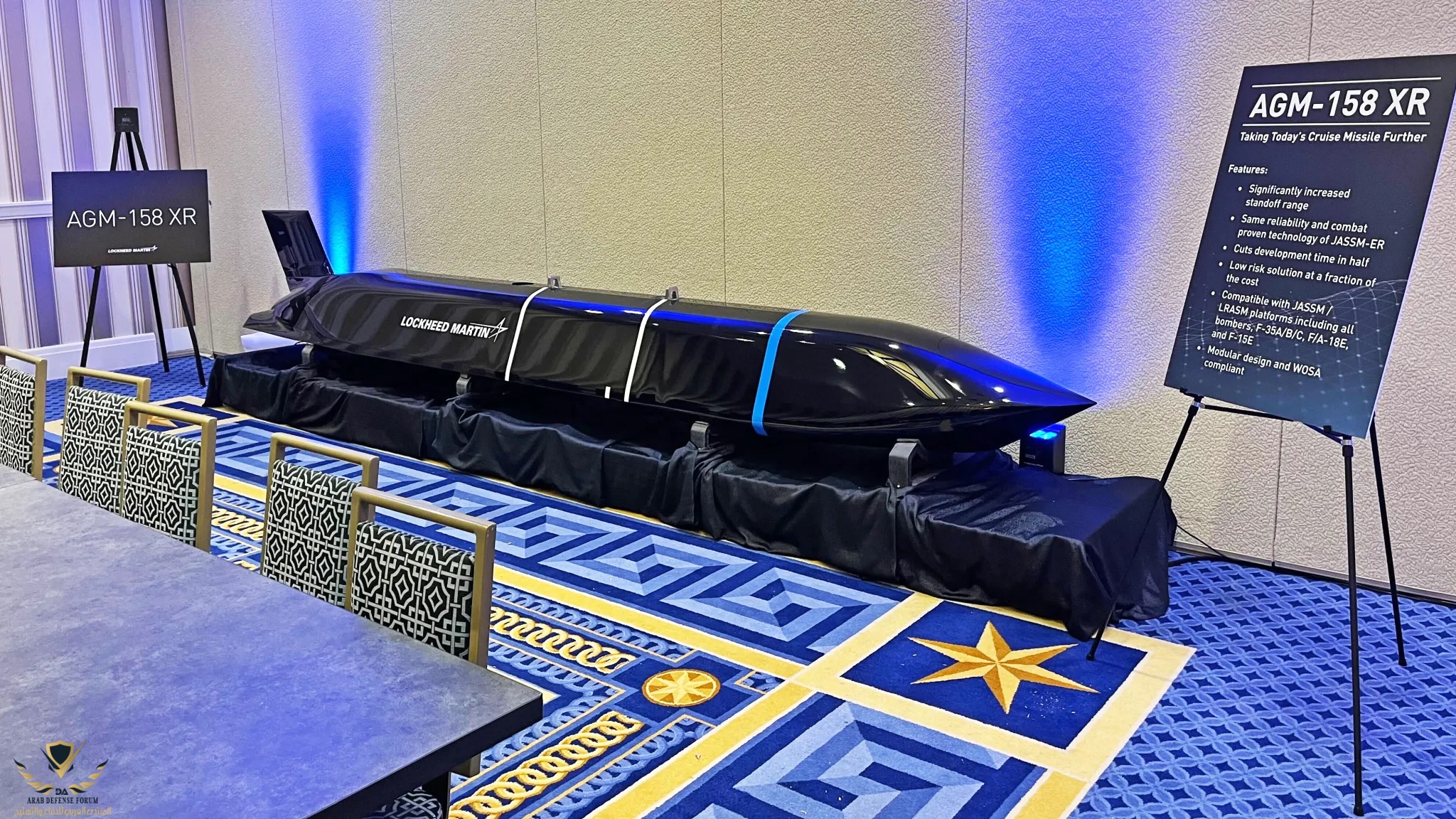

مشاهدة المرفق 718879

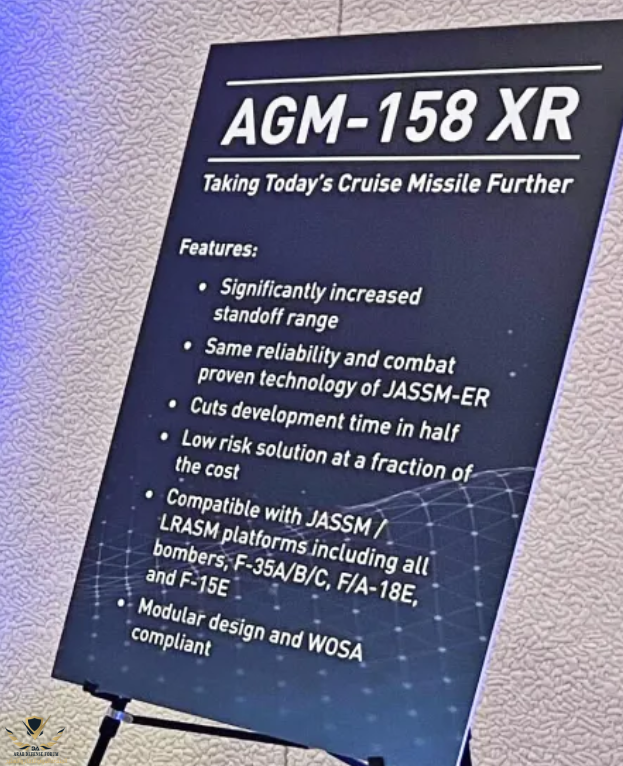

بناء علي البيانات الموجودة في الصورة يتضح التالي:

1. زيادة كبيرة في مدى الصاروخ حيث يتمتع بمدى أكبر مقارنة بالإصدارات السابقة.
2. نفس الموثوقية والتكنولوجيا القتالية المجربة في صواريخ JASSM-ER.

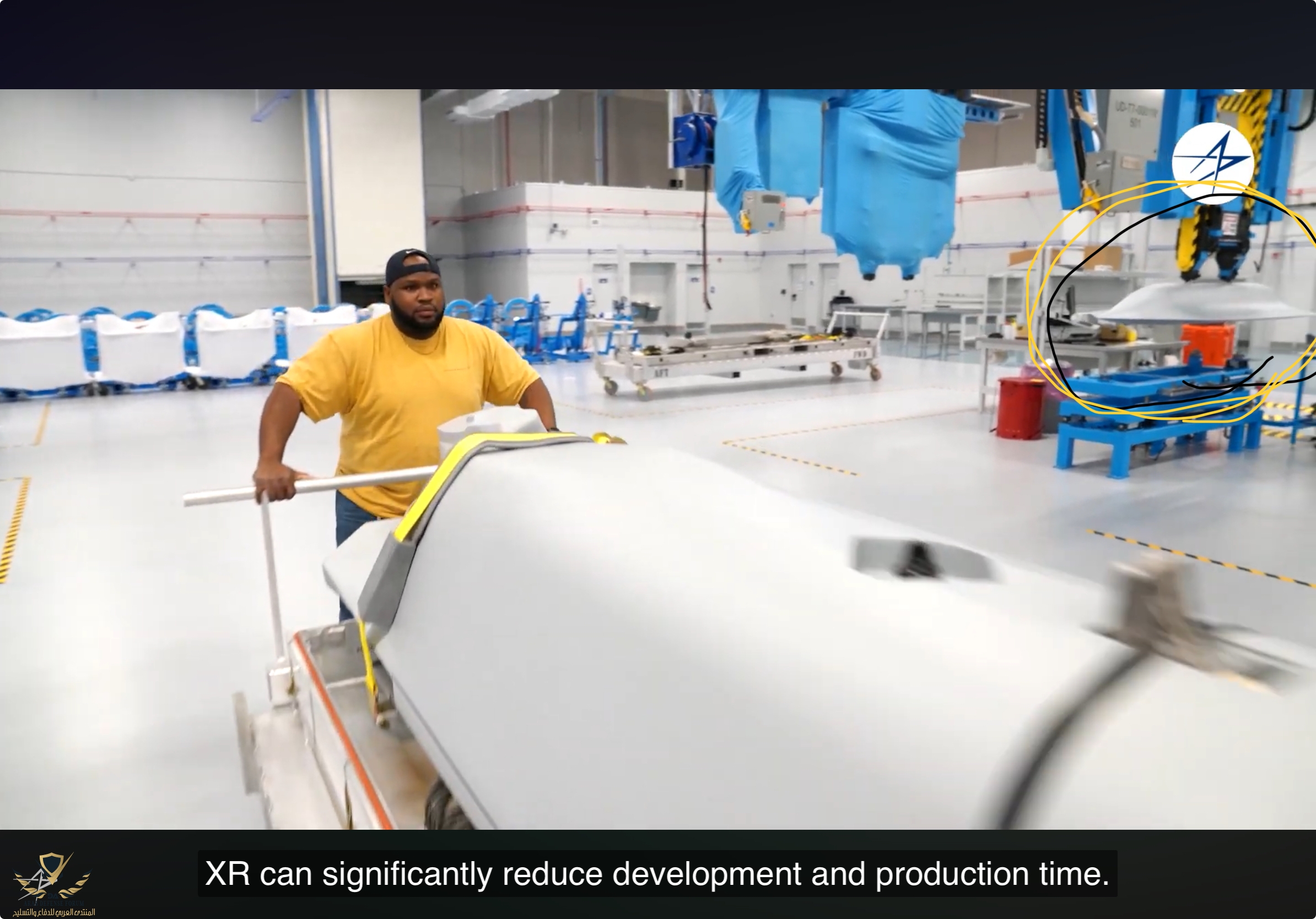

3. تقليل فترة التطوير إلى النصف مما يشير إلى استخدام نفس قاعدة التصميم لتسريع العملية.
4. حل منخفض المخاطر بتكلفة أقل بكثير.
5. التوافق مع منصات JASSM و LRASM بما في ذلك جميع القاذفات والطائرات المقاتلة مثل F-35A/B/C F/A-18E وF-15E.
6. تصميم معياري ومتوافق مع معايير WOSA (Wide Operating System Architecture).
