إيه جي إم-88 هارم AGM-88 HARM
السلام عليكم و رحمة الله
مواصلة لسلسلة الذخائر الذكية الأمريكية و التي تجدون رابطها من هنا
سلسلة الذخائر الذكية الأمريكية.
و التي تطرقنا فيها الى بدايات الذخائر الموجهة أو ما يطلق عليه الذخائر الذكية في نواصل اليوم مع الجزء الثالث من سلسلة الذخائر و التي تشمل الذخائر الذكية الأمريكية الأخرى التي تم إدخالها إلى الترسانة الأمريكية حتى نهاية القرن العشرين و منها الصاروخ المضاد للرادار AGM-88 HARM، والصاروخ المضاد للرادار AGM-142 Raptor، والقنبلة الانزلاقية AGM-154 JSOW، بالإضافة إلى بالقنابل الانزلاقية JDAM وSDB وMOP.
متابعة شيقة للجميع.
AGM-88 هارم
خلال حرب فيتنام، استخدم الجيش الأمريكي صاروخين مضادين للرادار anti-radar missiles (ARM) : صاروخ Shrike خفيف الوزن، وهو طراز مختلف من صاروخ Sparrow جو-جو (AAM)، المذكور سابقًا؛ و صاروخ الوزن الثقيل "Standard ARM"، استنادًا إلى صاروخ أرض-جو القياسي للبحرية الأمريكية (SAM). تم اعتماد ستارم لأن Shrike كانت خفيفة للغاية.
AGM-78 Standard ARM (صاروخ مضاد للإشعاع) تابع للقوات الجوية الأمريكية.
كانت هناك حاجة إلى شيء أسرع، وله مدى أطول، وقوة ضرب أكبر من Shrike، ولكنه لا يكن كبيرًا ومعقدًا مثل STARM، واستفاد من تقنية البحث المضادة للرادار المحسنة. كان الجواب "صاروخ AGM-88 عالي السرعة المضاد للرادار High Speed Anti-Radar Missile (HARM)". بدأت البحرية الأمريكية الدراسات التي أدت إلى HARM في عام 1969، ومنحت عقد تطوير السلاح لشركة Texas Instruments في عام 1974. وكانت أول رحلات تجريبية لـ HARM في عام 1976، تلاها إنتاج أولي منخفض المعدل في عام 1981، مع إدخاله التشغيلي في عام 1983. .

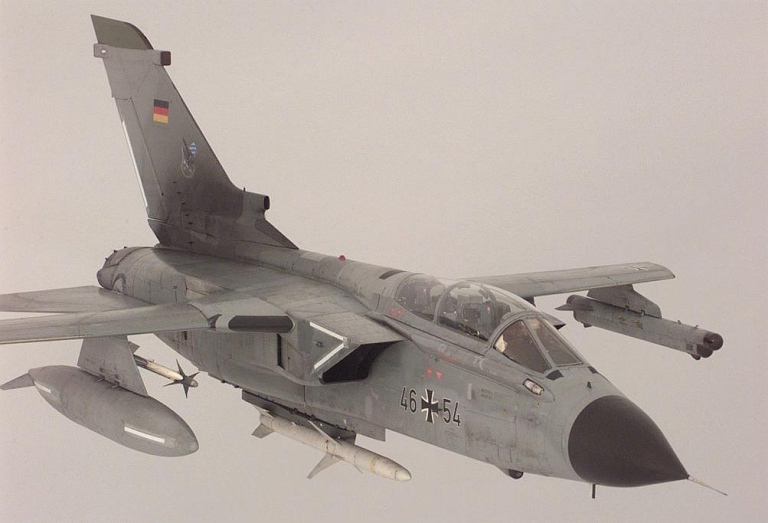

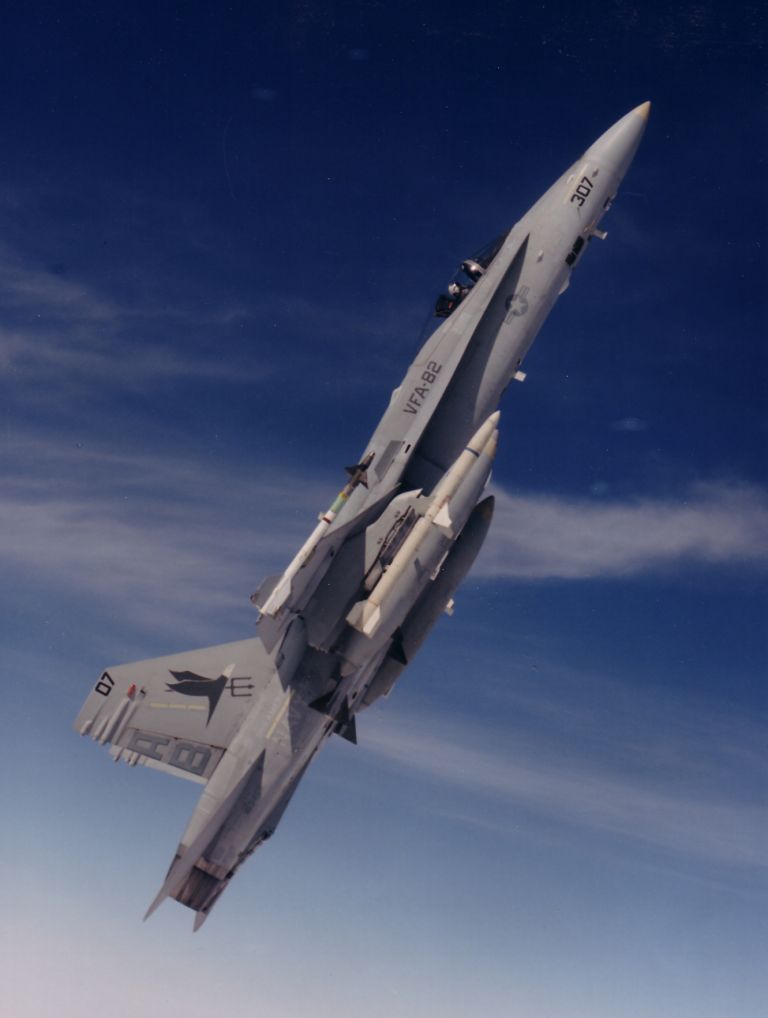

تم إنتاج آخر صاروخ HARM جديد في عام 1994 بعد إنتاج حوالي 20 ألف صاروخ، ولكن يتم تحديث الصواريخ الموجودة في الخدمة من خلال التحديثات. دخل HARM الخدمة مع البحرية الأمريكية والقوات الجوية، وكذلك مع القوات الجوية لأستراليا وألمانيا واليونان وإيطاليا وإسبانيا وكوريا الجنوبية وتركيا.

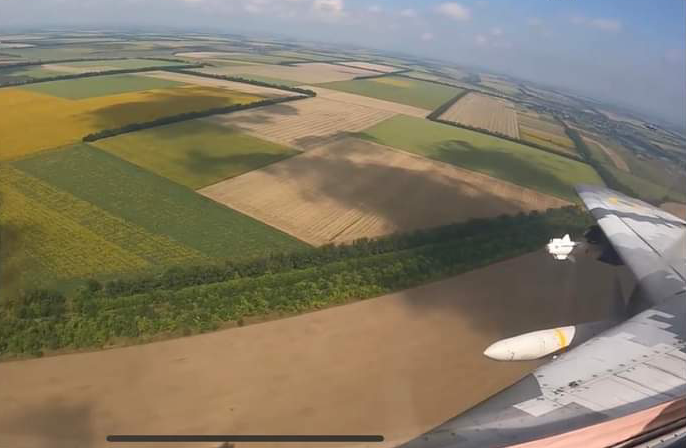

أول استخدام قتالي لـ HARM كان في عام 1986، عندما استخدمت المقاتلات الضاربة للبحرية الأمريكية Vought A-7 أربعة صواريخ HARM لمهاجمة رادارات الدفاع الجوي الليبية خلال سلسلة من المشاحنات بين الولايات المتحدة وليبيا. تم استخدام حوالي 2000 صاروخ هارم ضد أهداف عراقية خلال حرب الخليج؛ لقد كانت ناجحة للغاية في إبقاء أنظمة الدفاع الجوي لصدام حسين خارج الخدمة، وسيتم استخدامها ضد العراقيين مرة أخرى. تم استخدام أكثر من 1000 صاروخ هارم من قبل قوات الحلفاء خلال الحملة الجوية في كوسوفو في عام 1999. ولا يبدو أنها استخدمت بأي كمية خلال حملة أفغانستان في عام 2002:2001، حيث كانت الدفاعات الجوية الأفغانية في حالة خلل وظيفي بعد سنوات من الحرب الأهلية. ولكن تم استخدامها أثناء الغزو الأمريكي للعراق في عام 2003. ومن المثير للدهشة إلى حد ما، أنه تم استخدام HARM بشكل كبير بعد العملية الروسية ضد أوكرانيا في عام 2022، حيث تم تكييف مقاتلات MiG-29 الأوكرانية لحمله وإطلاقه.

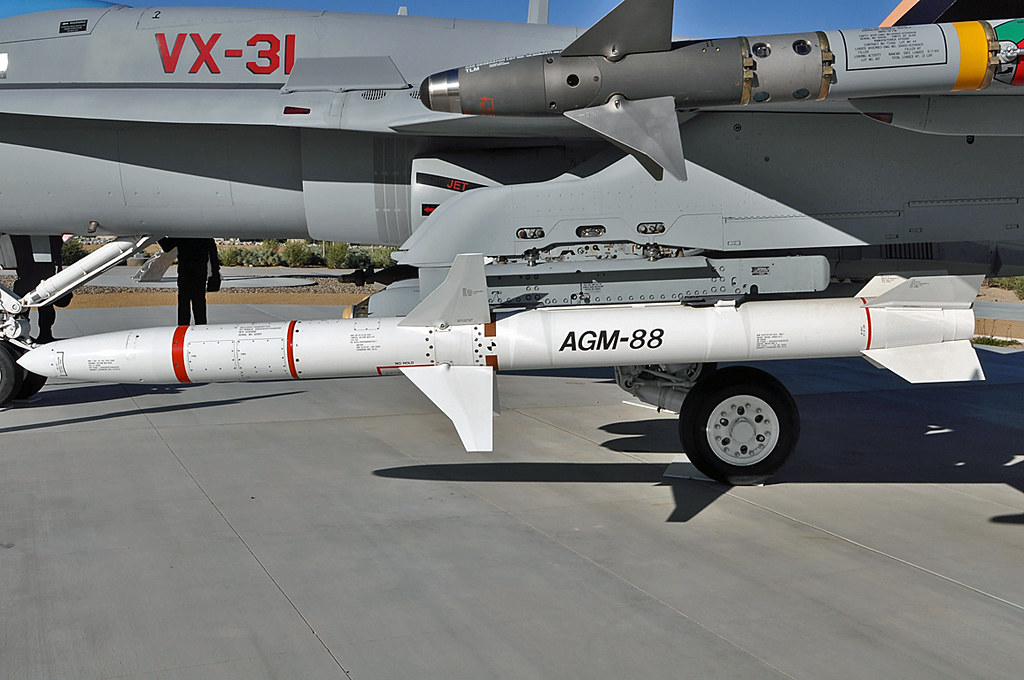

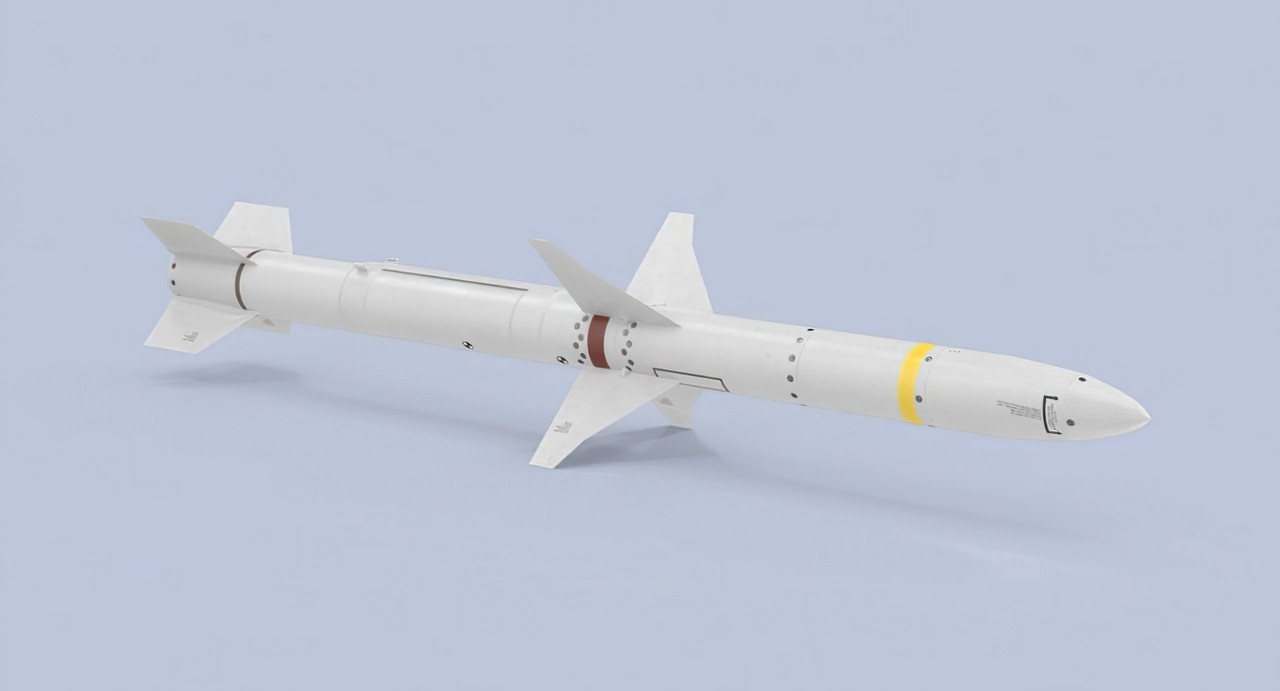

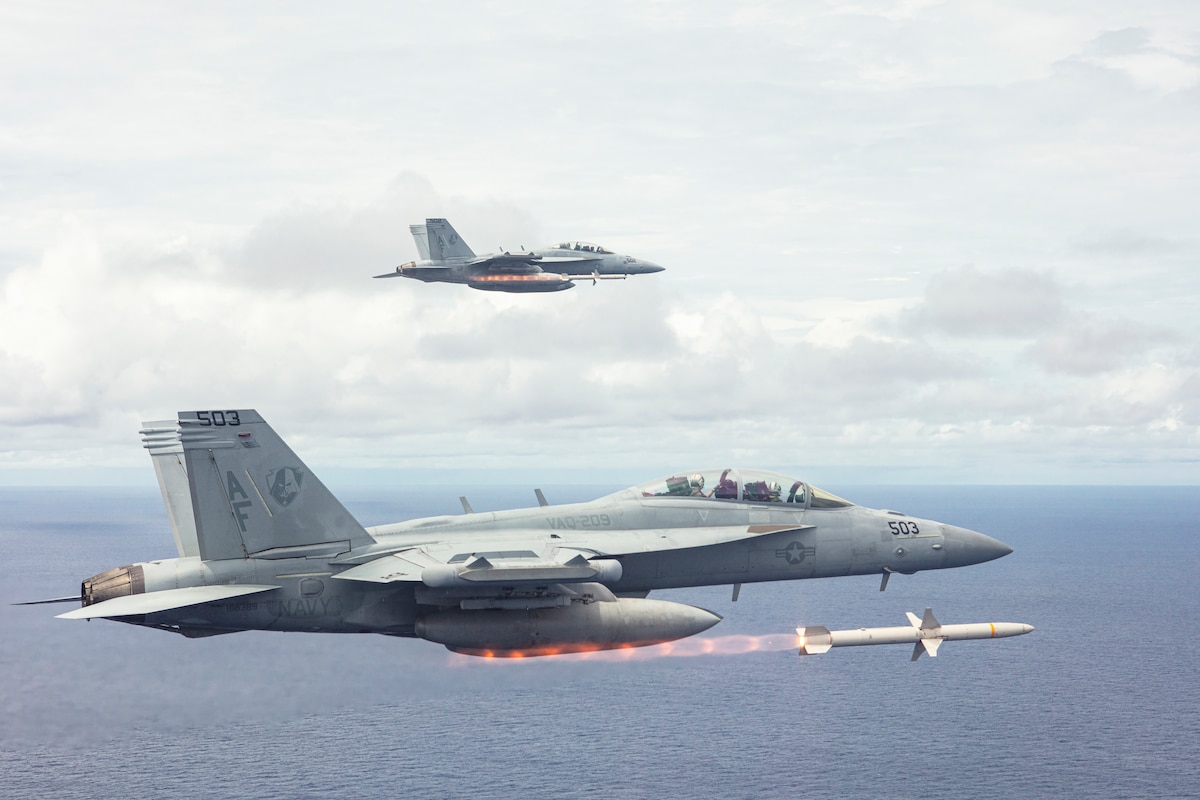

كما ظهر، كان HARM يشبه الصاروخ Shrike و لكن بشكل مضخم، حيث يبلغ وزنه ضعف وزن الصاروخ السابق، على الرغم من أنه يمكن تمييز HARM بسهولة عن Shrike من خلال امتدادات الطرف المربع على جناحيه. مثل Shrike ، تدور الأجنحة بينما يتم تثبيت زعانف الذيل. تم تجهيز صاروخ HARM برأس حربي متشظي، يتميز بصمام تقاربي يعمل بالليزر وصمام تصادمي. يحتوي الرأس الحربي على 20.5 كيلوجرامًا (45 رطلاً) من المتفجرات و25 ألف مكعب فولاذي. وكان هذا قدرًا لا بأس به من قوة الضرب، مقارنة بقذيفة مدفعية عيار 155 ملم.

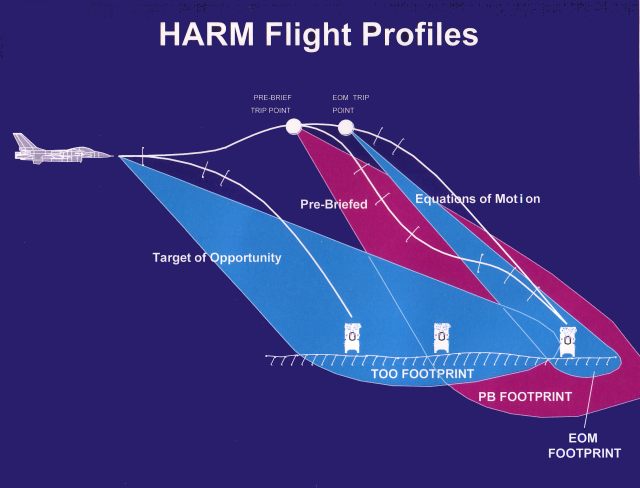

يتم دفع الصاروخ HARM بواسطة محرك صاروخي صلب منخفض الدخان. تم وصف السرعة بأنها "أكثر من 2 ماخ"، الأمر الذي كان من شأنه أن يجعل HARM أسرع إلى حد ما من Shrike ، لكن اسمه والأدلة الأخرى تشير إلى أنه أسرع من ذلك بكثير. تم تصميم نظام HARM ليكون سريعًا بما يكفي لضرب مواقع الدفاع الجوي وإعاقتها بعد أن تطلق صواريخ أرض-جو على طائرة الإطلاق، مما يجعل الصواريخ تنطلق بشكل باليستي وتخطئ هدفها مما يشير إلى أن صواريخ هارم أسرع بكثير من معظم صواريخ أرض-جو.
المواصفات الفنية لهارم AGM-88:
جناحيه:
1.18 متر (3 أقدام و 8 بوصات).
الطول:
4.17 متر (13 قدم 8 بوصات).
القطر :
25.4 سم (10 بوصات).
الوزن الكلي:
361 كجم (796 رطلاً).
وزن الرأس الحربي:
65 كيلوجرامًا (143 رطلاً).
سرعة:
+2 ماخ.
المدى:
105 كيلومترًا (65 ميلًا / 57 ميلًا بحريًا).
@FalconFFY
الموضوع من عندي و القهوة
عليك
