فرقاطة الدفاع الجوي De Zeven ......فخر صناعة الدول الاوربية

العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,781
التفاعل
24,501 108 14
الدولة
Egypt
De Zeven Provincien class



خلفية عن الفرقاطة:
فرقاطة الدفاع الجوي De Zeven Provincien class
فخر صناعة الدول الاوربية انتاج مشترك بين المانيا وأسبانيا وهولندا
صنعت خصيصا للبحرية الهولندية وقد طبق في تصنيعها احدث التقنيات البحرية حتي اصبحت من انجح فرقاطات العالم.


الهيكل والتصميم:

ذودت هذة الفرقاطة بتقنية الخفاء وتقليل البصمة الردارية وقد اكتسبت هذة الخاصية من السبيكة ونوع المعدن التي صنعت منة وزواية الهيكل المائلة التي تقلل البصمة الردارية وايضا نوع الطلاء أضافة الي انظمة الحماية من الحرب النووية والكميائية.
السطح الرئيسي للفرقاطة مائل ومتواصل مع المقدمة والمؤخرة الفرقاطة مع مدخنتين في الوسط علي شكل V مع فناء خلفي كبير يتسع لمروحية او اثنان
مع منشأ برجي مستدير وأملس ومسطح الجوانب يحمل صاريا فوقة وفوقة الردارات والانظمة الالكترونية البحرية.


المحرك والاداء:

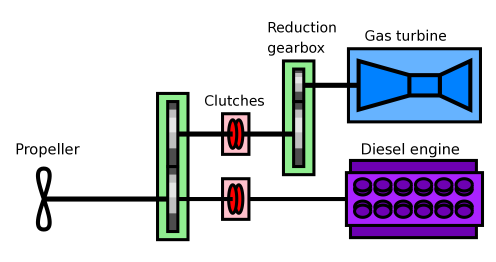

تستمد الفرقاطة طاقتها الحركية من محركين من نوع رولز رويس يعملان بالطاقة الغازية المحرك الواحد يعطي طاقة قدرها 18.5ميجاوتا مع محركين من نوع استورك يعطيان طاقة قدرها عشرة هذة الطاقة الكبيرة تعطلي للفرقاتطة سرعة كبيرة بأضافة قدرة المناورة العالية وخفة الاداء بجانب القدرة علي حمل اكثر من 6الاف طن مع سرعة 29عقدة!.


الرادار:

تمتلك الفرقاطة مجموعة من احدث الاجهزة الالكترونية منها الرادار العملاق
رادار متعدد المهام من صنع شركة في هولاندا تدعي Thales
من مميزات هذا الرادار انة قادر علي تعقب اكثر من 200هدف علي بعد يتعدي 150كيلومتر.
مع ميزة دعم اجهزة التحكم النيراني بتحديد الاهداف .وهذا الرادار مستخدم من قبل بحريات كثيرة من دول العالم ومنها البحرية الالمانية!.

الرادار المساعد
تمتلك الفرقاطة رادار مساعد بجاب الرادار المساعد من نوع
SMART-L
رادار بعيد المدي للبحث السطحي وتحديد الاهداف المتحركة.

الانظمة الالكترونية من شركة Atlas Electronik

الفرقاطة مذودة بمجموعة من الاجهزرة الالكتروية البحرية من اجهزة تحكم نيرانية واجهزة ملاحية وتحديد اهداف من شركة Atlas Electronik.
مما يعطي مميزات كبيرة للفرقاطة مع تجهيزها بنظام IFF
للتعرف علي الصديق.
وهذا ما جعلها من انجح الفرقاطات العالمية.


انظمة التسليح:

تشير المصادر الاجنبية الي ان الفرقاطة مجهزة بمجموعة من الاسلحة تجعلها قادر علي حماية نفسها وحماية الاسطول المرافق لها من اي هجمة جوية محتملة .

انظمة الدفاع الجوي
تمتلك الفرقاطة منظومة اطلاق الصواريخ العمودية من نوع mk41.
تسطتيع هذة المنظومة حمل صواريخ مختلفة من سطح جو الي صواريخ سطح سطح الي صواريخ سطح ارض.
منظومة متعددة المهام.

صواريخ
RIM-162 Sea Sparrow

صواريخ دفاعية تحمي الفرقاطة من الهجمات الصاروخية والهجمات الجوية وما يميز هذة الصواريخ سرعتها الكبيرة والمدي الذي يعطي الفرقاطة قدرة كبيرة علي حماية اجزاء من الهجمات الجوية والصاروخية
السرعة:4256 كم / ساعة
الرأس الحربي:راس شديدة الانفجار تزن 39كيلوغرام
المدي:55 كم

صواريخ RIM-66 Standard

صواريخ دفاع جوي متوسطة المدي امريكية الصنع
السرعة:3.5ماخ
المدي:(74 إلى 167 كيلومترِ)
**************************************

المدافع

Oto Melara

مدفع متعدد المهام
المدي:100كيلومتر
السرعة:45°/s2)​

Oerlikon Contraves

مدفع خفيف مضاد للطائرات
************************

الطوربيدات
تمتلك الفرقاطة منظومة الطوربيدات بداخل هذة المنظومة9طوربيدات بجانب ما تحملة من احتياطي.
MK32

Mark 46 torpedo
منظومة الطوربيدات الخفيفة

الصواريخ سطح \سطح

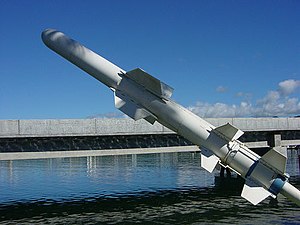

تمتلك الفرقاطة كما قلت منظومة mk14متعددة المهام مما يعطيها القدرة علي اطلاق صواريخ الهاربون الامريكية المضادة لللقطع السطحية

انظمة التشويش الالكترونية
Mark 36 SRBOC
صواريخ الرقائق المعدنية المضادة للرادارت المعادية

بجانب مجموعة من الاجهزة الالكترونية المضادة للرادارت والسونارات المعادية.
منظومة AN/SLQ-25 Nixie المضادة للرادارت.

المروحية المستخدمة
NHI NH90

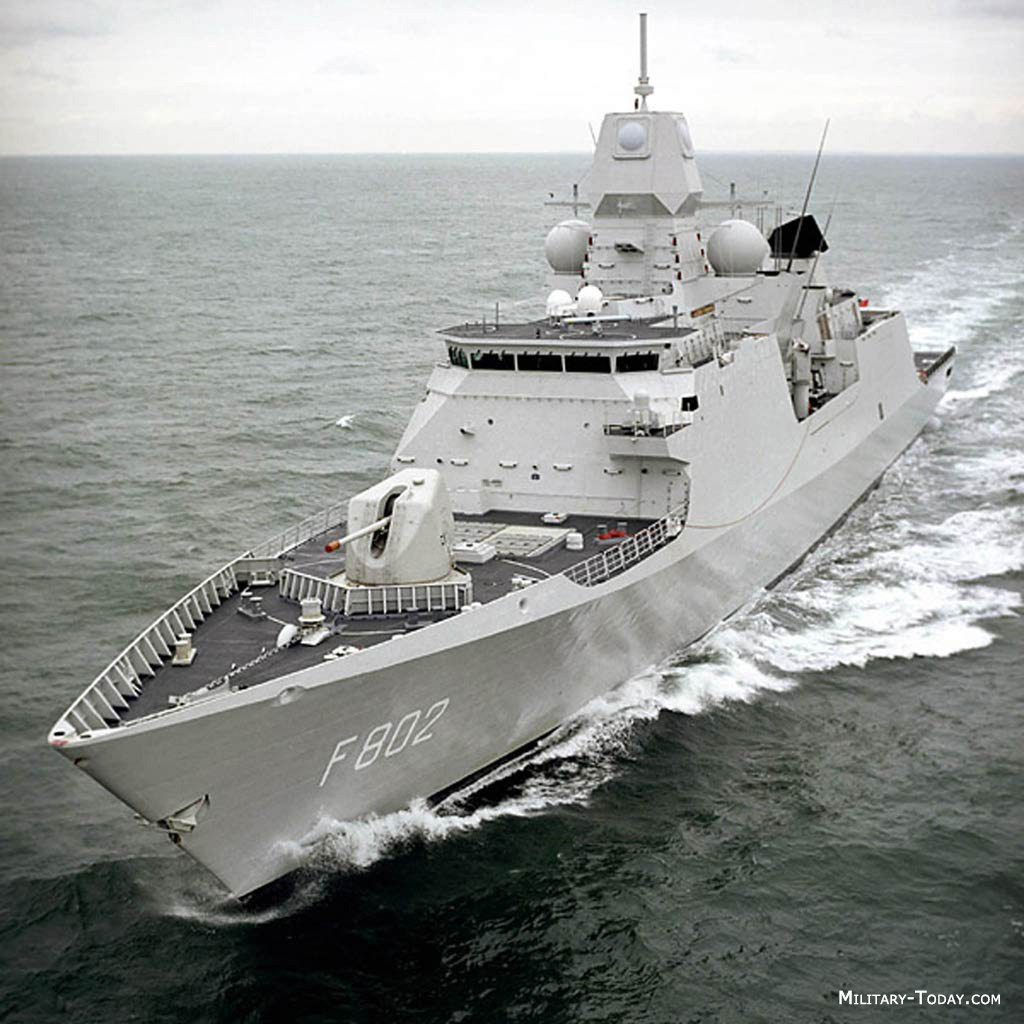

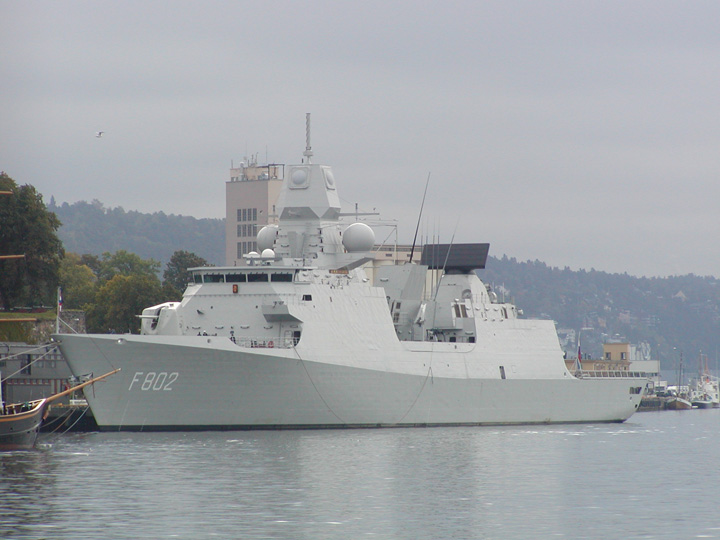

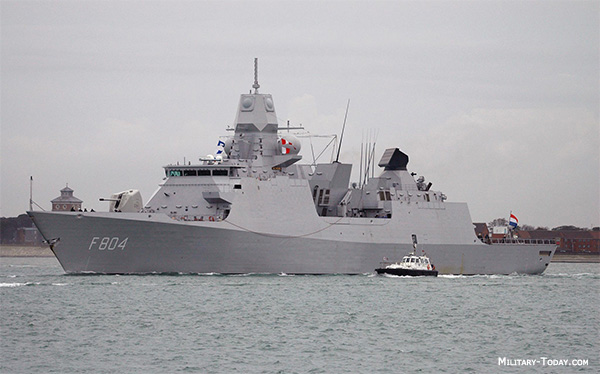

صور للفرقاطة:




اتمني ان يعجبكم الموضوع​

تحذير:
هذا الموضوع حصري للمنتدي العربي الدفاع والتسليح
..........يمنع النقل........

التعديل الأخير:
رد: فرقاطة الدفاع الجوي De Zeven فخر صناعة الدول الاوربية

عندي تعليق بسيط اخواني الكرام علي تصميم الاسلحة في الفرقاطة كمثل منظومة الصواريخ العمودية mk41تم وضعها في المقصورة الامامية للفرقاطة ومن وجة نظري المتواضعة ان هذة غلطة كبيرة لما سوف تسببة المنظومة الصاروخية من دخان وحرارة عاليية تسبب التشويش لبرج التحكم من الروؤية البصرية ومن الخطر من الحرارة المتولدة علي الاجهزة الالكترونية داخل برج التحكم
والصورة خير دليل

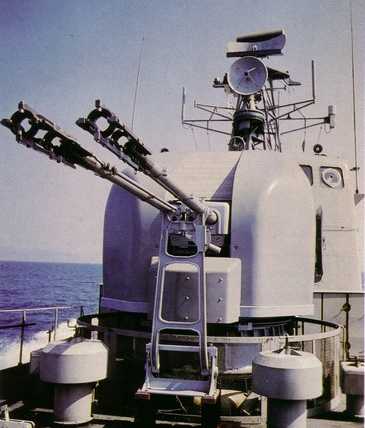

انظروا اخواني الدخان علي برج التحكم
انتظر رائيكم في هذة النقطة

رد: فرقاطة الدفاع الجوي De Zeven ......فخر صناعة الدول الاوربية

رادار متعدد المهام من صنع شركة هولاندية تدعي Thales
thales شركة فرنسية و ليست هولاندية

رد: فرقاطة الدفاع الجوي De Zeven ......فخر صناعة الدول الاوربية

thales شركة فرنسية و ليست هولاندية

حزاك لله خير اخي الكريم
فعلا هيا شركة فرنسية
لاكن انا اقصد الرادار من صنع شركة تاليس في هولندا
المصدر:
APAR (Active Phased Array Radar) is a shipborne multi-function radar (MFR) developed and manufactured by
Thales Nederland. It is the first naval Active Electronically Scanned Array MFR to be used on an operational warship.

هذا هوا قصدي ان الرادار تم صنعة في شركة تاليس في هولندا لا اعلم جيدا هل للشركة فرع في هولندا ام لا.............
ارجوا ان تتاكد لنا اخي الكريم
تحياتي لك

رد: فرقاطة الدفاع الجوي De Zeven ......فخر صناعة الدول الاوربية

رائعة جدا الا توجد نية عربية في اقتناءها
