:بداية:

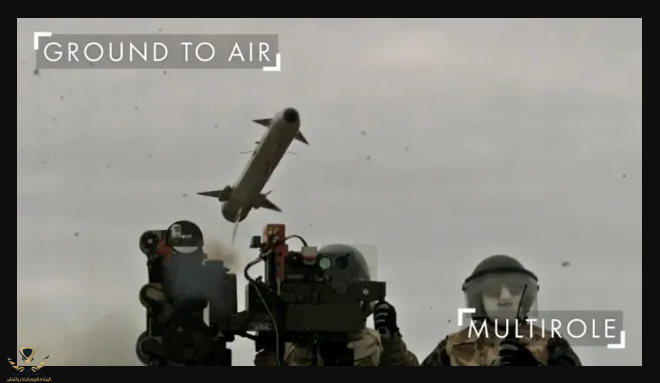

الصاروخ خفيف الوزن متعدد المهام
(LMM)


الصاروخ متعدد المهام خفيف الوزن (LMM) هو صاروخ جو-أرض وأرض-أرض خفيف الوزن قيد التطوير من قبل شركة تاليس للدفاع الجوي للمملكة المتحدة. LMM هو صاروخ منخفض التكلفة وخفيف الوزن ودقيق ، تم تصميمه ليتم إطلاقه من منصات تكتيكية بما في ذلك الطائرات بدون طيار ذات الأجنحة الثابتة أو الدوارة والمنصات السطحية. تم تصميم النظام لتوفير رد فعل سريع على مجموعة واسعة من التهديدات السطحية من المركبات ذات العجلات أو المجنزرة أو المدفعية المقطورة أو المنشآت الثابتة. التهديدات البحرية من السفن الصغيرة والزوارق الهجومية الساحلية السريعة والتهديد الجوي من الطائرات الخفيفة. قدمت وزارة الدفاع البريطانية (MoD) طلبا أوليا ل 1000 صاروخ وكان من المقرر أن تبدأ عمليات التسليم في عام 2013 ، ويعرف الصاروخ باسم Martlet في الخدمة البريطانية. يتكون نظام دفع صاروخ LMM من محرك صاروخي من مرحلتين. تبلغ سرعتها أكثر من 1.5 ماخ ونطاق تشغيلي يتراوح بين 6 كم و 8 كم ، في حين أن الحد الأدنى للمدى هو 400 متر.

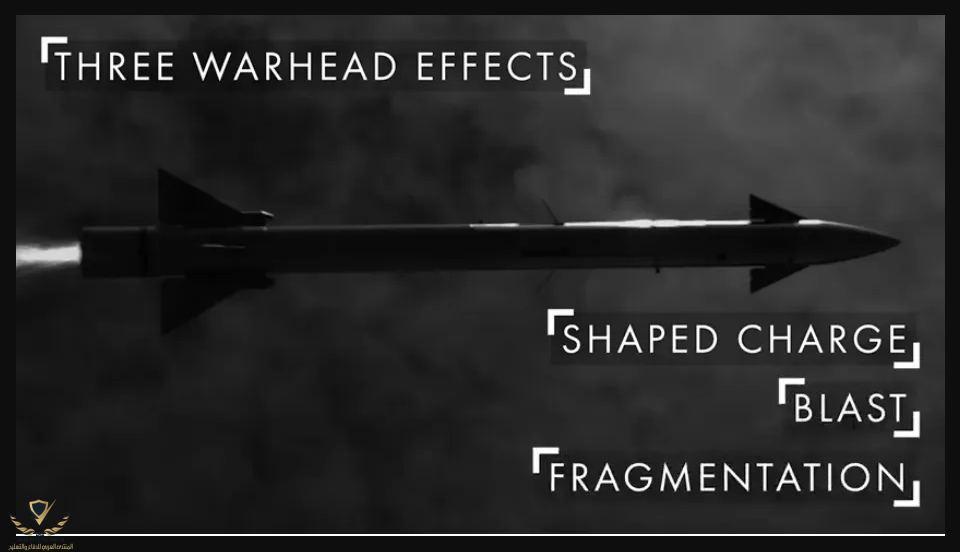

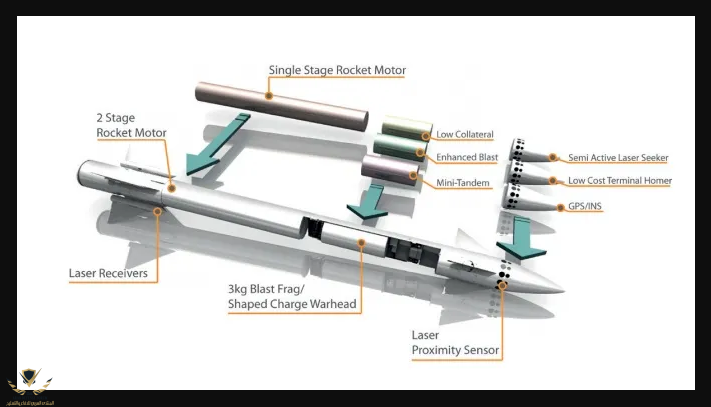

ويتألف القذيفة، المختومة في علبتها، من محرك ذي مرحلتين، ورأس حربي، وصمام مزدوج الوضع، إلى جانب إلكترونيات توجيهية، ونظام مشغل تحكم عالي الدقة. يتميز صاروخ LMM منخفض التكلفة والسري والمرن بتصميم إطلاق ناعم وله عمر افتراضي يصل إلى 15 عاما. لديها إطلاق فوري ، وفتك عالية ، فضلا عن قدرات إطلاق النار أثناء التنقل. يبلغ طول الصاروخ 1.3 متر و 0.26 متر في الجناح و 76 ملم في القطر. يبلغ وزنها الأقصى 13 كجم. وهي مجهزة برأس حربي انفجار على شكل وحدات / رأس حربي مجزأ مسبقا ، والذي يصل وزنه إلى 3 كجم. يتم تنشيط الرأس الحربي بواسطة فتيل ليزر عالي الحساسية. يسمح التصميم متعدد الاستخدامات لنظام الأسلحة بتكوينه ليعمل كنظام سلاح الكل في واحد للمنصات البحرية الأكبر وكنظام صاروخي / مدفع هجين مزود ب LMM ومتكامل مع المدافع البحرية. يمكن أيضا تخصيصها للتكامل على زورق دورية سريع.


يتم توفير التوجيه لصاروخ LMM من نظام تعقب بصري متصل بمنصة الإطلاق. يمكن تشغيل الصاروخ في أوضاع توجيه آمنة متعددة بما في ذلك ركوب شعاع الليزر والتوجيه التلقائي وتعيين الليزر لضمان الهجوم الدقيق للأهداف باستخدام رجل في الحلقة. يمكن أيضا تجهيزها بتوجيه موجه طرفي بالأشعة تحت الحمراء مع نظام الملاحة INS ونظام تحديد المواقع العالمي (GPS) ، بالإضافة إلى توجيه الليزر شبه النشط. يعد قسم التوجيه جزءا من حامل مثبت بصريا ، يتميز بجهاز اقتران الشحن (CCD) وكاميرات حرارية متصلة بجهاز تعقب الهدف التلقائي (ATT) ووحدة توجيه الصواريخ بالليزر. على مؤشر الهدف ، يكتسب مشغل السلاحالهدف في شاشة العرض. يتم توجيه ATT إلى الهدف من قبل المشغل ويقوم بإشراك ATT ، الذي يقفل صندوقا حول التهديد. عندما يكون الهدف ضمن النطاق ، يختار المشغل "تشغيل النظام" ويضغط على زناد الإطلاق. يتم إطلاق الصاروخ وتوجيهه تلقائيا إلى الهدف.

والغرض من هذه الأسلحة هو توفير مجموعة واحدة من الأسلحة التي يمكن استخدامها في أوضاع مختلفة، بما في ذلك:
  • البحرية - سيتم نقل LMM على طائرات هليكوبتر Lynx Wildcat الجديدة التابعة للبحرية الملكية لاستخدامها ضد السفن السطحية الصغيرة. طورت ASELSAN التركية أنظمة تركيب مخصصة يمكنها أيضا تمكين إطلاق LMM من المنصات البحرية مثل زوارق الهجوم السريع (FAC).

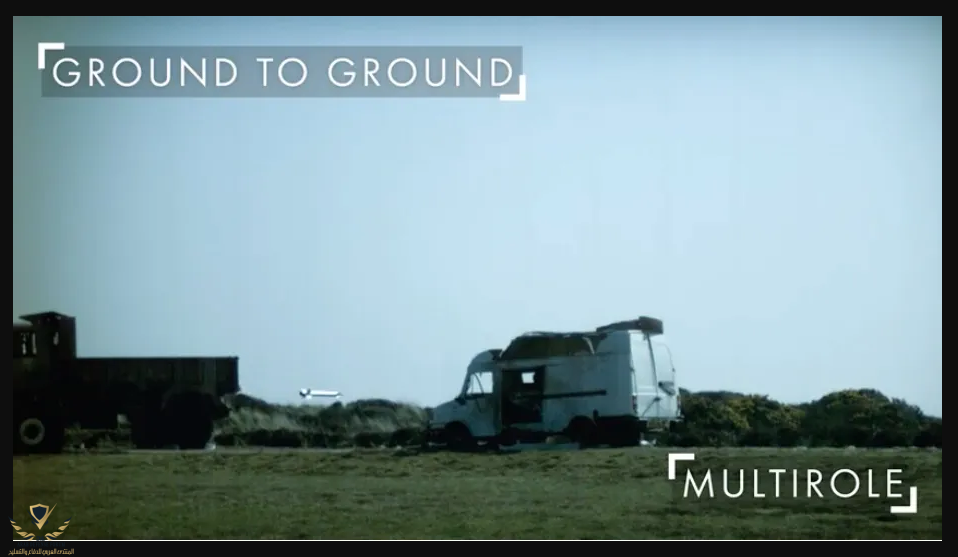

  • سطح إلى سطح - التأثير المزدوج (شظايا الانفجار والشحنة الشكلية) للرأس الحربي LMM يجعله مناسبا للاستخدام ضد مجموعة واسعة من الأهداف الأرضية بما في ذلك الدروع الخفيفة / المتوسطة.
  • إطلاق من الجو - يسمح التصميم المعياري للصاروخ بالتطوير المستقبلي وإدخال رؤوس حربية بديلة وباحثين.
تم تصميم LMM في البداية كاستجابة Thales لمتطلبات FASGW (L) المستقبلية للأسلحة الموجهة جو-أرض (الخفيفة) التابعة لوزارة الدفاع. يتكون نظام الصواريخ FASGW-L من خمس قاذفات برميلية ونظام توجيه بالليزر. تم تصميم LMM ليتم إطلاقه من مجموعة متنوعة من المنصات البحرية والجوية والبرية ضد مجموعة واسعة من الأهداف. في يوليو 2014 ، كشفت تاليس النقاب عن تعديل LMM الذي يحولها إلى قنبلة منزلقة ، تسمى FreeFall LMM (FFLMM). دخلت تاليس في شراكة مع Textron لتسويقها على أنها Fury للسوق الأمريكية ، والتي توفر مستشعر ارتفاع الانفجار وخزنة إلكترونية وجهاز ذراع.




مواضيع ذات صله
موضوع الأخ : Saudi silent @Saudi silent : إنشاء شركة SAMI-MBDA لإنتاج الصواريخ وأنظمتها
: سامي تكشف عن منظومة "SHIKRA" بصواريخ LMM
موضوع الأخ : P @Power2030 : بموضوع معرض الدفاع العالمي للغد نستعد



🌹🌹انتهى🌹🌹

إهداء
Saudi silent @Saudi silent KSA_99 @KSA_99


تقدم واضح لشركة SAMI وفقهم الله
سلمت على الموضوع الرائع

:بداية:


الصاروخ خفيف الوزن متعدد المهام
(LMM)


الصاروخ متعدد المهام خفيف الوزن (LMM) هو صاروخ جو-أرض وأرض-أرض خفيف الوزن قيد التطوير من قبل شركة تاليس للدفاع الجوي للمملكة المتحدة. LMM هو صاروخ منخفض التكلفة وخفيف الوزن ودقيق ، تم تصميمه ليتم إطلاقه من منصات تكتيكية بما في ذلك الطائرات بدون طيار ذات الأجنحة الثابتة أو الدوارة والمنصات السطحية. تم تصميم النظام لتوفير رد فعل سريع على مجموعة واسعة من التهديدات السطحية من المركبات ذات العجلات أو المجنزرة أو المدفعية المقطورة أو المنشآت الثابتة. التهديدات البحرية من السفن الصغيرة والزوارق الهجومية الساحلية السريعة والتهديد الجوي من الطائرات الخفيفة. قدمت وزارة الدفاع البريطانية (MoD) طلبا أوليا ل 1000 صاروخ وكان من المقرر أن تبدأ عمليات التسليم في عام 2013 ، ويعرف الصاروخ باسم Martlet في الخدمة البريطانية. يتكون نظام دفع صاروخ LMM من محرك صاروخي من مرحلتين. تبلغ سرعتها أكثر من 1.5 ماخ ونطاق تشغيلي يتراوح بين 6 كم و 8 كم ، في حين أن الحد الأدنى للمدى هو 400 متر.
ويتألف القذيفة، المختومة في علبتها، من محرك ذي مرحلتين، ورأس حربي، وصمام مزدوج الوضع، إلى جانب إلكترونيات توجيهية، ونظام مشغل تحكم عالي الدقة. يتميز صاروخ LMM منخفض التكلفة والسري والمرن بتصميم إطلاق ناعم وله عمر افتراضي يصل إلى 15 عاما. لديها إطلاق فوري ، وفتك عالية ، فضلا عن قدرات إطلاق النار أثناء التنقل. يبلغ طول الصاروخ 1.3 متر و 0.26 متر في الجناح و 76 ملم في القطر. يبلغ وزنها الأقصى 13 كجم. وهي مجهزة برأس حربي انفجار على شكل وحدات / رأس حربي مجزأ مسبقا ، والذي يصل وزنه إلى 3 كجم. يتم تنشيط الرأس الحربي بواسطة فتيل ليزر عالي الحساسية. يسمح التصميم متعدد الاستخدامات لنظام الأسلحة بتكوينه ليعمل كنظام سلاح الكل في واحد للمنصات البحرية الأكبر وكنظام صاروخي / مدفع هجين مزود ب LMM ومتكامل مع المدافع البحرية. يمكن أيضا تخصيصها للتكامل على زورق دورية سريع.
يتم توفير التوجيه لصاروخ LMM من نظام تعقب بصري متصل بمنصة الإطلاق. يمكن تشغيل الصاروخ في أوضاع توجيه آمنة متعددة بما في ذلك ركوب شعاع الليزر والتوجيه التلقائي وتعيين الليزر لضمان الهجوم الدقيق للأهداف باستخدام رجل في الحلقة. يمكن أيضا تجهيزها بتوجيه موجه طرفي بالأشعة تحت الحمراء مع نظام الملاحة INS ونظام تحديد المواقع العالمي (GPS) ، بالإضافة إلى توجيه الليزر شبه النشط. يعد قسم التوجيه جزءا من حامل مثبت بصريا ، يتميز بجهاز اقتران الشحن (CCD) وكاميرات حرارية متصلة بجهاز تعقب الهدف التلقائي (ATT) ووحدة توجيه الصواريخ بالليزر. على مؤشر الهدف ، يكتسب مشغل السلاحالهدف في شاشة العرض. يتم توجيه ATT إلى الهدف من قبل المشغل ويقوم بإشراك ATT ، الذي يقفل صندوقا حول التهديد. عندما يكون الهدف ضمن النطاق ، يختار المشغل "تشغيل النظام" ويضغط على زناد الإطلاق. يتم إطلاق الصاروخ وتوجيهه تلقائيا إلى الهدف.

والغرض من هذه الأسلحة هو توفير مجموعة واحدة من الأسلحة التي يمكن استخدامها في أوضاع مختلفة، بما في ذلك:
  • البحرية - سيتم نقل LMM على طائرات هليكوبتر Lynx Wildcat الجديدة التابعة للبحرية الملكية لاستخدامها ضد السفن السطحية الصغيرة. طورت ASELSAN التركية أنظمة تركيب مخصصة يمكنها أيضا تمكين إطلاق LMM من المنصات البحرية مثل زوارق الهجوم السريع (FAC).
  • سطح إلى سطح - التأثير المزدوج (شظايا الانفجار والشحنة الشكلية) للرأس الحربي LMM يجعله مناسبا للاستخدام ضد مجموعة واسعة من الأهداف الأرضية بما في ذلك الدروع الخفيفة / المتوسطة.
  • إطلاق من الجو - يسمح التصميم المعياري للصاروخ بالتطوير المستقبلي وإدخال رؤوس حربية بديلة وباحثين.
تم تصميم LMM في البداية كاستجابة Thales لمتطلبات FASGW (L) المستقبلية للأسلحة الموجهة جو-أرض (الخفيفة) التابعة لوزارة الدفاع. يتكون نظام الصواريخ FASGW-L من خمس قاذفات برميلية ونظام توجيه بالليزر. تم تصميم LMM ليتم إطلاقه من مجموعة متنوعة من المنصات البحرية والجوية والبرية ضد مجموعة واسعة من الأهداف. في يوليو 2014 ، كشفت تاليس النقاب عن تعديل LMM الذي يحولها إلى قنبلة منزلقة ، تسمى FreeFall LMM (FFLMM). دخلت تاليس في شراكة مع Textron لتسويقها على أنها Fury للسوق الأمريكية ، والتي توفر مستشعر ارتفاع الانفجار وخزنة إلكترونية وجهاز ذراع.




مواضيع ذات صله
موضوع الأخ : Saudi silent @Saudi silent : إنشاء شركة SAMI-MBDA لإنتاج الصواريخ وأنظمتها
: سامي تكشف عن منظومة "SHIKRA" بصواريخ LMM
موضوع الأخ : P @Power2030 : بموضوع معرض الدفاع العالمي للغد نستعد



🌹🌹انتهى🌹🌹

إهداء
Saudi silent @Saudi silent KSA_99 @KSA_99


صاروخ بمواصفات جبارة
لاهنت على الموضوع الجميل

في الخدمة منذ 2022


التعديل الأخير:
حميد707 @حميد707 Saudi silent @Saudi silent
نمر @نمر هيرون @هيرون
سؤال ولا يهينون باقي الاخوان
اذكر باحد المواضيع دار حوار عن الصواريخ التكتيكيه ومضادات الدروع الايراني والنسخ الاميركيه والصهيوني بمدايات عشره كيلو ازيد شوي اقل شوي
ايش الحلول معاها هل يمكن اعتراضها بمضاد
مثل كروتال مدفع كتفي

حميد707 @حميد707 Saudi silent @Saudi silent
نمر @نمر هيرون @هيرون
سؤال ولا يهينون باقي الاخوان
اذكر باحد المواضيع دار حوار عن الصواريخ التكتيكيه ومضادات الدروع الايراني والنسخ الاميركيه والصهيوني بمدايات عشره كيلو ازيد شوي اقل شوي
ايش الحلول معاها هل يمكن اعتراضها بمضاد
مثل كروتال مدفع كتفي

الحلول معها تتركز في أعمال التشويش والاعاقة

حميد707 @حميد707 Saudi silent @Saudi silent
نمر @نمر هيرون @هيرون
سؤال ولا يهينون باقي الاخوان
اذكر باحد المواضيع دار حوار عن الصواريخ التكتيكيه ومضادات الدروع الايراني والنسخ الاميركيه والصهيوني بمدايات عشره كيلو ازيد شوي اقل شوي
ايش الحلول معاها هل يمكن اعتراضها بمضاد
مثل كروتال مدفع كتفي

عن طريق انظمة الحماية الذاتية على الآليات

أنظمة القتل الصعب و السهل





ايش يمنع انو يتم اعتراضها بدفاع جوي مساند خصوصا سرعاتها وطيرانها اشبه بالكروز اتوقع مداها فوق ٢٠ كيلو

يوجد تحديات تواجه أنظمة الدفاع الجوي في الكشف نظراً لإرتفاع الصاروخ المنخفض وحجم الصاروخ الصغير جداً مقارنه بالكروز ومسافة الاطلاق

حتى لو كان 20 كم فهي مسافة قصيرة للكشف والتتبع والاشتباك

لكن نظرياً أنظمة الليزر قادرة على تدميرها لو تم اكتشاف الصاروخ وتمكن المشغل من الإغلاق عليه!

لكن الوسيلة الأفضل هو بإجراءات القتل الناعم والصعب المجهزة به الآليات


يوجد تحديات تواجه أنظمة الدفاع الجوي في الكشف نظراً لإرتفاع الصاروخ المنخفض وحجم الصاروخ الصغير جداً مقارنه بالكروز ومسافة الاطلاق

حتى لو كان 20 كم فهي مسافة قصيرة للكشف والتتبع والاشتباك

لكن نظرياً أنظمة الليزر قادرة على تدميرها لو تم اكتشاف الصاروخ وتمكن المشغل من الإغلاق عليه!

لكن الوسيلة الأفضل هو بإجراءات القتل الناعم والصعب المجهزة به الآليات
شكرا على الافاده
