بسم الله الرحمن الرحيم

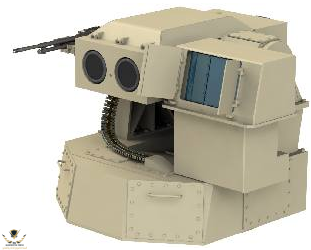

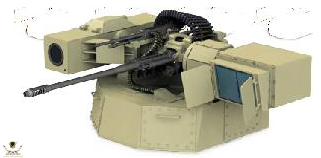

منصة Moog
للأسلحة المتكاملة القابلة لإعادة التشكيل (RIwP)

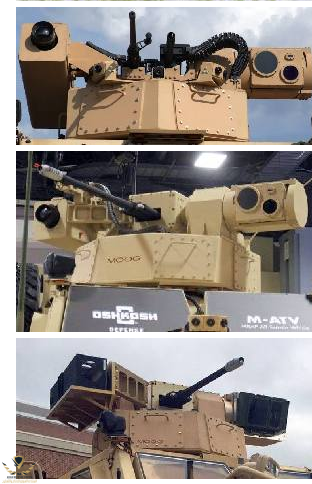

توفر منصة Moog للأسلحة المتكاملة القابلة لإعادة التشكيل (RIwP) نظاما يتكيف بسهولة مع سيناريوهات المهام المتغيرة باستمرار التي يواجهها المقاتل الحديث. يوفر هذا الجيل التالي من البرج البعيد إمكانات تفوق في بيئات المعارك البرية والبحرية والجوية. يمكن الجمع بين مجموعة واسعة من الصواريخ الأمريكية والآثار غير الفتاكة مع أسلحة النيران المباشرة التي تتراوح من العيار الصغير إلى المتوسط ، لتوفير مزيج الأسلحة الأكثر فعالية لأي حالة قتالية.
يتم توجيه منصة السلاح المستقرة ثنائية المحور إما بواسطة نظام رؤية مستقر أحادي أو ثنائي المحور بشكل مستقل لزيادة احتمالية إصابة الجولة الأولى وتقليل أوقات الاشتباك المستهدفة أثناء الثبات أو أثناء الحركة. أنظمة الأسلحة قابلة لإعادة التحميل تحت الدروع ، وبالتالي تجمع بين أقصى حماية للطاقم وقدرة إطلاق نار مستمرة. مشاهد وصواريخ متوفرة في تكوينات مدرعة.

يوفر التكوين الجاهز للتحكم في النيران الشبكي قدرة "التدحرج" و "المساعدة في المعدل" مما يعزز قدرة القائد التكتيكي البري على تنفيذ عمليات معقدة ومشتتة وعالية الإيقاع بمخاطر منخفضة. بالإضافة إلى ذلك ، يسمح نظام التحكم في الحرائق المتقدم بتأثير ذخائر أسلحة متعددة في وقت واحد ، مما يحسن عنصر المفاجأة.
  • يضمن المستشعر وتقنية التأشير التي لا مثيل لها للمستخدم الرؤية أولا والمشاركة أولا وتحقيق نجاح المهمة
  • خفيف الوزن - يدعم كل من المركبات التكتيكية والقتالية
  • إعادة تحميل سريعة تحت الدروع لجميع أسلحة النيران المباشرة
  • تبسيط التدريب والتشغيل - منصة مشتركة وواجهة مستخدم عبر جميع أنواع الأسلحة
  • منصة الصواريخ العالمية لديها القدرة على إطلاق العديد من صواريخ المنصة الأرضية الأمريكية الحالية وتوفر القدرة على التقنيات المستقبلية
  • يعمل الوعي الظرفي المحسن بزاوية 360 درجة على تحسين القدرة على البقاء والقدرة على المهمة من خلال تزويد المستخدمين بتغطية محسنة
  • يسمح نظام التحكم المتقدم في الحرائق بتأثير ذخائر الأسلحة المتعددة في وقت واحد ، مما يحسن عنصر المفاجأة

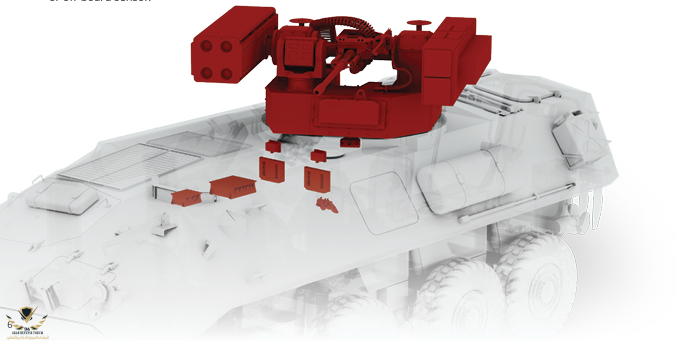

يوفر Moog تصميم برج متكامل لركائز إطلاق الصواريخ. يتضمن محتوى الأجهزة :
  • هيكل التحكم الأساسي المستقر وجميع ما يتعلق به
  • وحدات استبدال الخط (LRUs)
  • تجميعات عرض التحكم في البرج (TCDA)
  • وحدات التحكم الإلكترونية
  • وحدات توزيع الطاقة
  • تجميعات تجاوز المعركة
  • وحدة واجهة السحب
  • حلقات الانزلاق
  • كابلات النظام

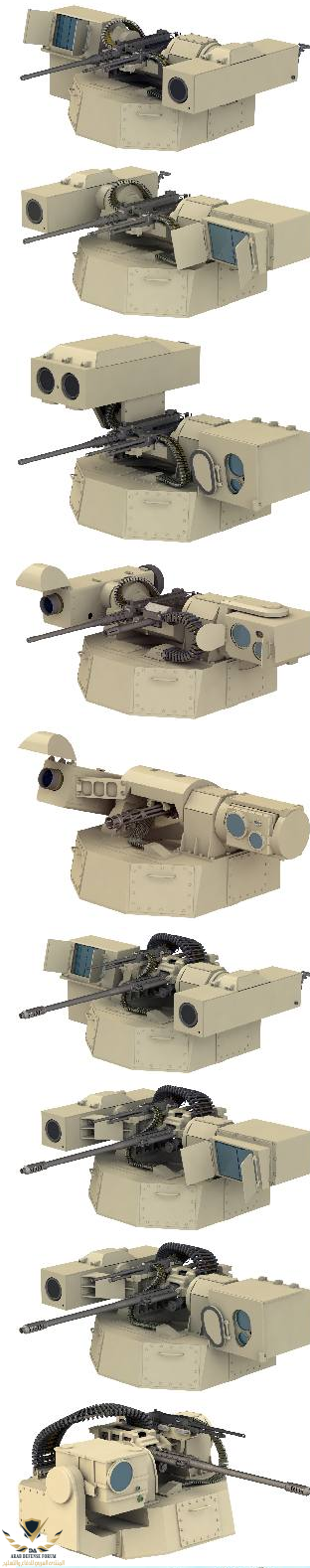

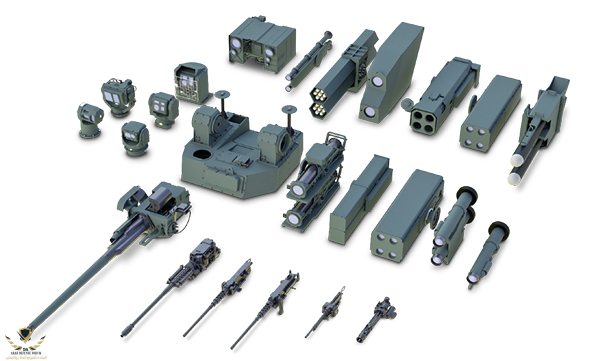

التسلح الأساسي (الأسلحة)
  • M2 (12.7 مم) مع MK19 (40 مم AGL)
  • صاروخ TOW مزدوج مع M2 (12.7 ملم)
  • Mk44 (30 مم) مع M240 (7.62 مم)
  • M242 (25 مم) مع M240 (7.62 مم)
  • صاروخ تاو مزدوج
  • M134 (7.62 ملم)

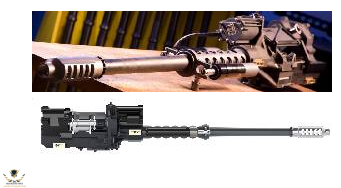

  • M230LF (30 مم)
  • صاروخ جهنم / DAGR مزدوج
التسلح الثانوي (الأسلحة)
  • صاروخ الرمح
  • صاروخ تاو واحد
  • M240 (7.62 ملم)
  • غير قاتلة (قنابل الدخان ، هايلر الصوتية ، المبهر ، محدد الليزر)
  • الصواريخ الموجهة بالليزر
  • صاروخ هيدرا 70
نظام الاستحواذ المستهدف
  • رأس الرؤية: 1 أو 2 محور استقرت < 0.1 مراد كل محور
  • ww: 7-9 ميكرون LWIR / لون HD
  • مجال رؤية المستشعر: WFOV: 7.5 درجة (رأسي) × 13.3 درجة (ارتفاع) ، NFOV: 2.0 درجة (رأسي) × 3.6 درجة (ارتفاع)
  • محدد المدى بالليزر: نطاق 10 كم ، دقة ±3 متر ، نبضة واحدة آمنة للعين أو 1 نبضة في الثانية إطلاق مستمر
  • مؤشرات الليزر: مرئية و NIR
  • إخراج الفيديو: GeV 1.2
نظام التحكم في الأسلحة
  • الاستقرار: الكهروميكانيكية 2 محور استقرت ، <0.5 مراد كل محور
  • السمت: ن × 360 درجة ، 0.2 مراد / ثانية إلى 1 راد / ثانية
  • الارتفاع: -10 درجة إلى + 60 درجة ، 0.2 مراد / ثانية إلى 1 راد / ثانية
  • النسخ الاحتياطي: يدوي في كلا المحورين
نظام التحكم في الحرائق
  • مدير السلاح: استقرت بشكل مستقل البصر والأسلحة
  • اختياري: تعقب تلقائي للفيديو المستهدف / موقع الهدف البعيد
حماية
  • قاعدة الدروع: 7.62 الناتو M80 الكرة نصف كروية الحماية @ سرعة كمامة
  • درع إضافي: ما يصل إلى 14.5 مم AP في كل مكان @ 200 م
  • قنابل الدخان: 8 × 76 ملم ويجمان
اختياري:
  • جهاز تشويش العبوات الناسفة
  • نظام كاميرا الوعي الظرفي
  • نظام الإنذار بالليزر
  • نظام الكشف عن مطلق النار
  • مشاهد وصواريخ يمكن أن تكون مدرعة
تكامل المركبات

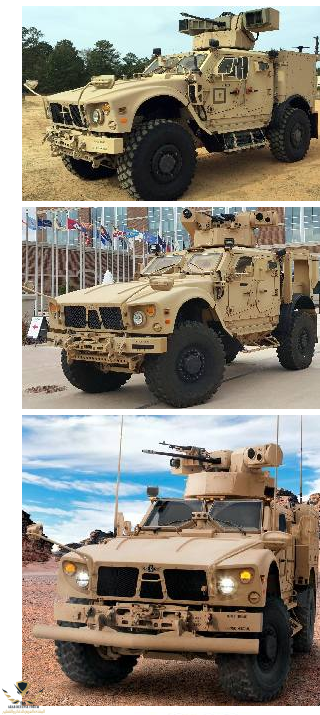

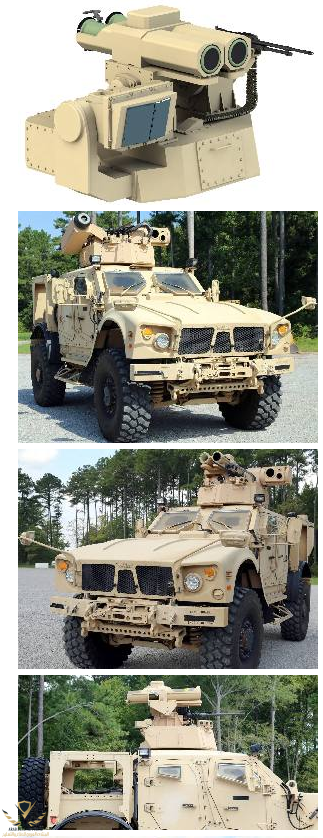

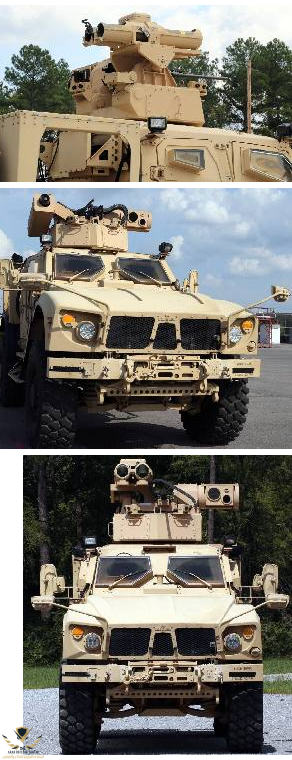

  • منصة القاعدة: تتكامل بسهولة مع غالبية منصات المركبات التكتيكية والقتالية
  • عرض: MFoCS الكمبيوتر اللوحي
  • تحكم اليد: العميل شكلي
  • الوزن: يعتمد على التكوين

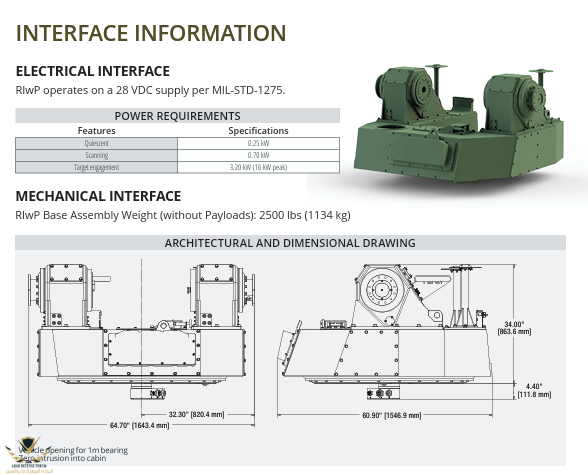

  • الطاقة: <35 أمبير عند 28 فولت تيار مستمر اسمي (مصدر 18-32 فولت تيار مستمر)



النوعالقيمة
المواصفات:
عيار السلاح الرئيسي (مم)
30
عدد الصواريخ الموجهة
2
طائرات استقرار البندقية
2


FGM-148 Javelin (قاذفة صواريخ موجهة مضادة للدبابات)
1
M230LF (مدفع )
1



انتهى


المرفقات

  • 1706643568355.png
    325.1 KB · المشاهدات: 51
  • 1706644712121.png
    206 KB · المشاهدات: 52
كوماندو @كوماندو
من 2018 تطاردني على هالمنصة يلا أنبسط موضوع كامل من الشيخ فيصل :ROFLMAO:

كوماندو @كوماندو

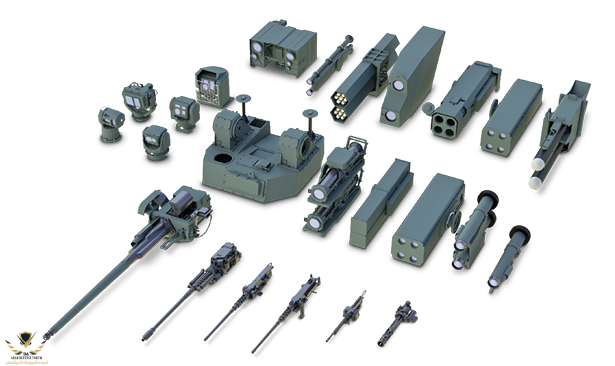

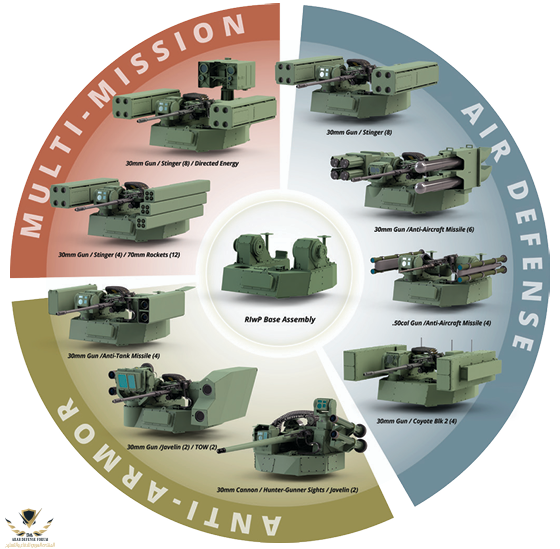

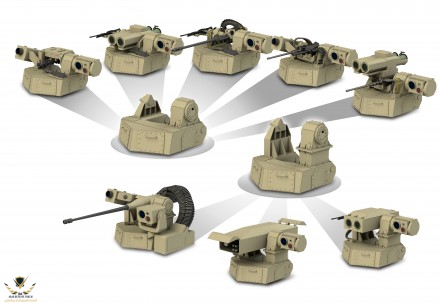

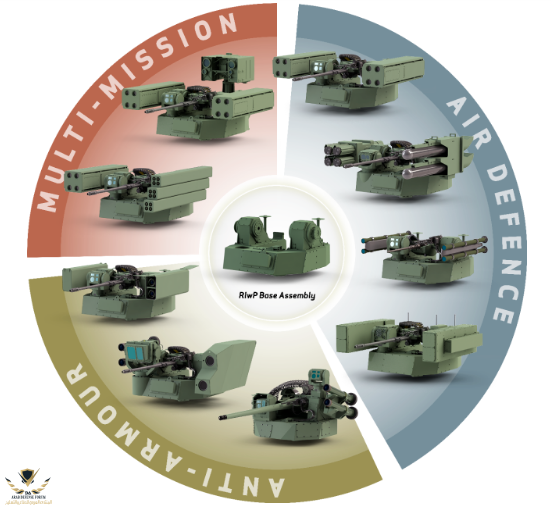

RIwP هو برج يمكن تكوينه بطرق متعددة بما في ذلك العديد من الصواريخ وأسلحة رشاشة ومجموعات الرؤية.

مشاهدة المرفق 264317

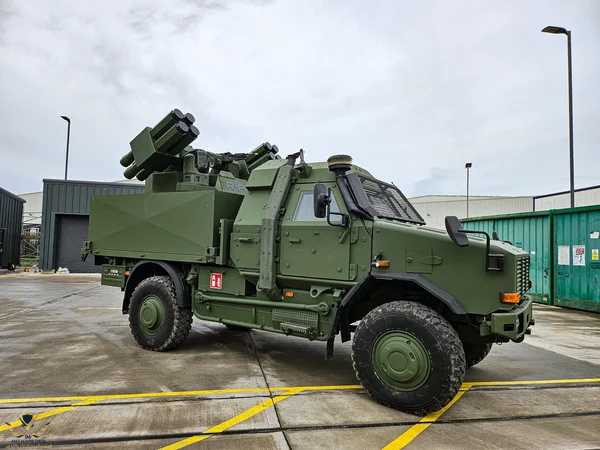

يتم تقديم RIwP حاليًا كترقية إلى مدرعات Stryker للجيش الأمريكي وكذلك لنظام الدفاع الجوي قصير المدى.

مشاهدة المرفق 264319

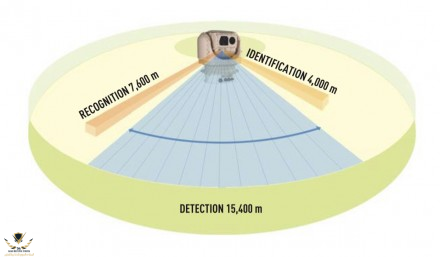

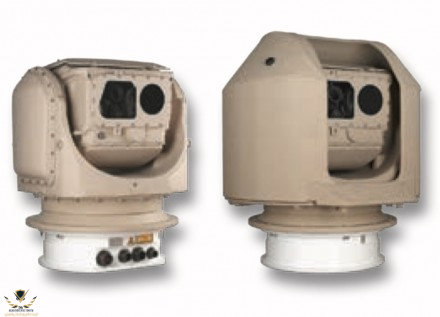

تتضمن PASEO كاميرات HDTV بالألوان النهارية والتصوير الحراري وجهاز تحديد المدى بالليزر الآمن للعين. تسمح الكاميرات النهارية بالتكبير المستمر بدون حركة. حتى أثناء التنقل. يوفر النظام وضع المسح البانورامي للتغطية بزاوية 360 درجة وعند الاتصال بنظام ملاحة بالقصور الذاتي ، يتم تحديد الموقع الجغرافي للتهديد. يمكن أيضًا أن تكون مدرعة لزيادة قابلية البقاء.

مشاهدة المرفق 264320
