أول إستخدام لصاروخ NLOS الإيراني في لبنان

[sweden2023]

يبدو انه استخدام آخر للنظام
​

يبدو ان حزباله يركز على مراكز الاستماع للاشارات الالكترونية​



[Iskander]

يبدو انه استخدام آخر للنظام

هي مسألة وقت قبل ان نراه يستهدف دبابات المركافا ولا اعتقد ان نظام التروفي سيكون نافعا



[bri]

هي مسألة وقت قبل ان نراه يستهدف دبابات المركافا ولا اعتقد ان نظام التروفي سيكون نافعا

أكيد لن يكون نافع هو الأن نسبة إعتراضه 50٪ فقط مع الياسين فما بالك مع صواريخ الهجوم السقفي رسالة واضحة لإسرائيل



[Iskander]

أكيد لن يكون نافع هو الأن نسبة إعتراضه 50٪ فقط مع الياسين فما بالك مع صواريخ الهجوم السقفي رسالة واضحة لإسرائيل

في الفيديو القبة التي تم ضربها تبدو بعيدة نظرا لزمن التحليق و هي مرتفعة على عمود و مع ذلك زاوية انقضاض الصاروخ تقريبا 45 درجة فلو كانت دبابة على الأرض في ذلك الموقع لكانت زاوية الهجوم 70 درجة او أكثر ولا اعتقد أن رادار التروفي ولا مقذوفات الاعتراض يمكنها تغطية هذه الزاوية



[Iskander]



[نايف>]

غير دقيق ما اصاب العمود



[Saudi silent]

حزب الله مدوخ اسرائيليين
ضربوا قبه حديدية مالتهم و القبه كانت نايمة

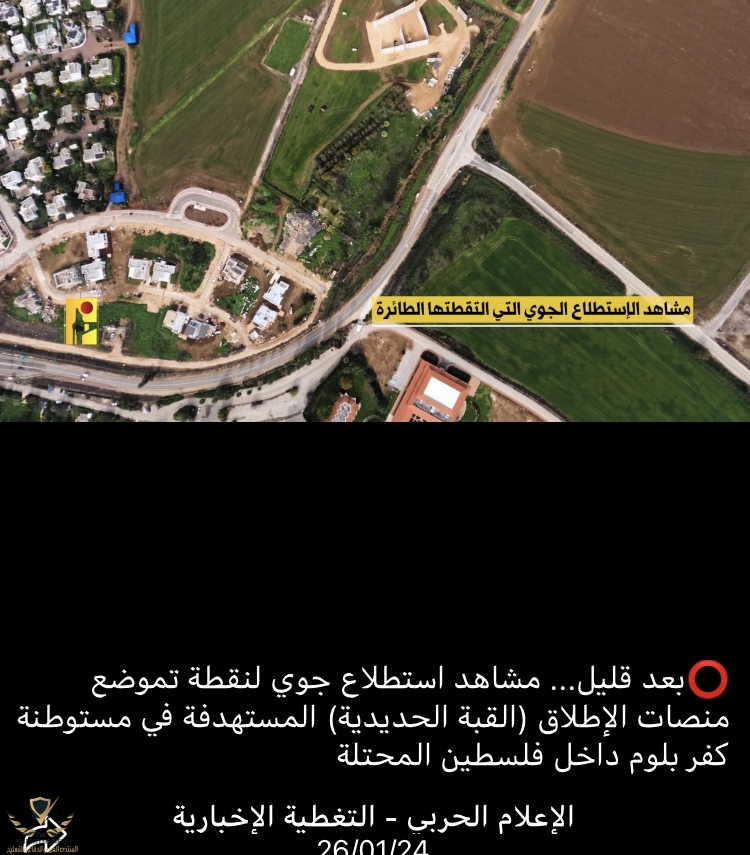

مشاهدة المرفق 659487​

لو سمحت اعطنا الصورة بدقة اوضح .. وهل فعلًا تم استهدافه ام مجرد رصد ؟​



[anwaralsharrad]

مسرحية ماتصدق شوف الكاريكاتير الي الاخ ابومهند ارسله في موضوع اخري
لو تدقق تشوف هم من تحت الطاولة يساعدون بعض
صحيح من فوق الطاولة قتل من جهتين اكثر من 40 الف
بس اهم شي تحت الطاولة
امااااااال
مشاهدة المرفق 659481

إيران تقاتل بالعرب وإسرائيل تقتل العرب !!!! نعم هم متفقين على من يستهدفون في صراعهم الوهمي والمكون العربي هو الضحية..



[sweden2023]

على فكرة يبدو ان هناك "عيب" في الصاروخ الذي استخدم مؤخرا

قد يفضي لاحتماليات فشل عالية مستقبلية من لاحظ ماهو؟ ​



[Nashab]

@Nashab
بما انه لديك الإمكانيات
قم بوضع مقطع الاصلي في المشرحة وقطعه لفريمات للتأكد من عدم وجود تقطيع لقطات ثم قم حساب المسافة عن طريق ضرب الزمن بالسرعة "لجميع النسخ الايرانية "

في لقطة يوم 26 يناير المدة هي 19.9 ثانية بالضبط، وبالتالي يصلح ضرب الهدف بصاروخ Almas-1/Spike LR ذو مدى 4 كم أو بصاروخ Almas-2/Spike LR2 ذو مدى 8 كم /// ولو طبقنا الحسابات الرياضية على سرعة الصاروخ 180 م/ث سنجد انه قطع 3600 متر.

في لقطة اليوم 29 يناير المدة هي 40 ثانية بالضبط، وبالتالي يصلح ضرب الهدف فقط بصاروخ Almas-2/Spike LR2 ذو مدى 8 كم ///
ولو طبقنا الحسابات الرياضية على سرعة الصاروخ 180 م/ث سنجد انه قطع 7200 متر.

ملحوظة : الصاروخ تتغير سرعته، حيث عندما ينطلق ويصعد تكون سرعته أبطأ // وعندما ينقض تكون سرعته أكبر // وبالتالي فإن الحسابات لم أغيرها بسبب تعويض فرق السرعة الناقص خلال الصعود عبر فرق السرعة الزائد عند الاقضاض - والحسابات تقريبية



[باحث علمي]

في لقطة يوم 26 يناير المدة هي 19.9 ثانية بالضبط، وبالتالي يصلح ضرب الهدف بصاروخ Almas-1/Spike LR ذو مدى 4 كم أو بصاروخ Almas-2/Spike LR2 ذو مدى 8 كم /// ولو طبقنا الحسابات الرياضية على سرعة الصاروخ 180 م/ث سنجد انه قطع 3600 متر.

في لقطة اليوم 29 يناير المدة هي 40 ثانية بالضبط، وبالتالي يصلح ضرب الهدف فقط بصاروخ Almas-2/Spike LR2 ذو مدى 8 كم ///
ولو طبقنا الحسابات الرياضية على سرعة الصاروخ 180 م/ث سنجد انه قطع 7200 متر.

ملحوظة : الصاروخ تتغير سرعته، حيث عندما ينطلق ويصعد تكون سرعته أبطأ // وعندما ينقض تكون سرعته أكبر // وبالتالي فإن الحسابات لم أغيرها بسبب تعويض فرق السرعة الناقص خلال الصعود عبر فرق السرعة الزائد عند الاقضاض - والحسابات تقريبية

180 م/ث هل من مصدر ؟ هل هي السرعه القصوى ام المعدل ؟ ام ان 180 فرضت نسبة لسرع نظراءه ؟

على الرغم من ان الحسابات تقريبيه كما تفضلت الا ان الاسلوب معقول والتحليل عملي ... سلمت يمينك.



[باحث علمي]

نظيره الصربي SPIDER M .. @الجراح



[sweden2023]

​

على فكرة يبدو ان هناك "عيب" في الصاروخ الذي استخدم مؤخرا

قد يفضي لاحتماليات فشل عالية مستقبلية من لاحظ ماهو؟ ​

كانت ملاحظتي الشخصية عن ميلان محور الكاميرا عن خط الافق

ربما خلل فيها او في الجيروسكوبات او خطأ برمجي...


لكن الان يقول الاسرائيليون ان هناك "تزوير رقمي" في المقطع الاول الذي عرضه حزب الله!!!


​



[Nashab]

180 م/ث هل من مصدر ؟ هل هي السرعه القصوى ام المعدل ؟ ام ان 180 فرضت نسبة لسرع نظراءه ؟

على الرغم من ان الحسابات تقريبيه كما تفضلت الا ان الاسلوب معقول والتحليل عملي ... سلمت يمينك.

LR و ER

Spike-LR multi-purpose missile system | Missilery.info

The Spike-LR (Long Range) multi-purpose anti-tank missile system is designed to engage modern armored vehicles, including those equipped with dynamic protection, fortifications, enemy manpower, at

en.missilery.info

Spike-ER multi-purpose anti-tank missile system | Missilery.info

The Spike-ER multi-purpose anti-tank missile system is designed to engage modern armored vehicles, including those equipped with dynamic protection, fortifications, enemy manpower, low-speed air and

en.missilery.info



[Iskander]



[anwaralsharrad]

نظيره الصربي SPIDER M .. @الجراح

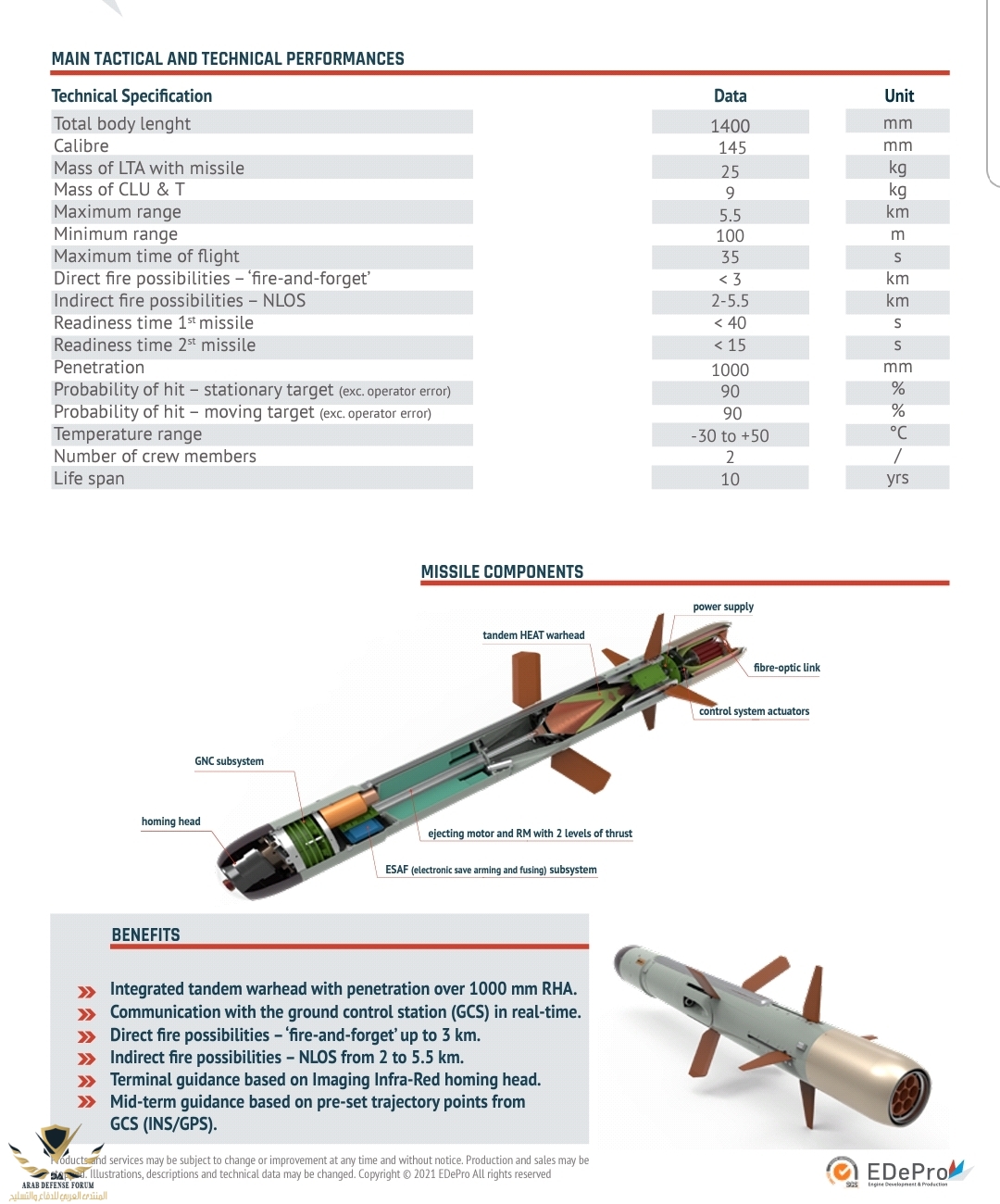

مشاهدة المرفق 659629

الليفة الضوئية أو البصرية optical fiber في أبسط وصف لها، سلك من الزجاج أو البلاستيك يقوم بنقل حزم من الأشعة الضوئية من أحد طرفيه إلى الطرف الآخر باستخدام نظرية انتشار وانعكاس الضوء الداخلي internal reflection في الوسط الزجاجي. وتصنع الليفة البصرية من خيط زجاجي يشبه الحبل المجدول، ويتم إنتاجها بأقطار تتراوح بين عشرة أجزاء من المليون من المتر، وحتى 150 جزء من المليون من المتر.

تسحب هذه الألياف من الزجاج بعد تسخينه إلى درجة الانصهار، ويلزم أن يكون الزجاج على درجة عالية جداً من النقاء، حتى يمكن أن يعطي قناة مناسبة لمرور الضوء. ويكسى الزجاج بعد ذلك بعدة طبقات من مواد تعمل كغلاف للألياف وتقويتها، كما تمنع تلك المواد هروب وتسرب الضوء من الليفة وتمنع الضوء الخارجي من الدخول إليها.

تتمتع الألياف البصرية بالعديد من المزايا والمواصفات الفنية، أهمها مساحة صغيرة للمقطع العرضي، قلة فقدان الطاقة عدم التأثر بالغبار والدخان، خفة الوزن وصغر الحجم، إمكانية نقل الصوت والصورة والبيانات، زهد الثمن وتوفر المواد الأولية، الليف البصري له قوة شد أعلى من مثيلة من الصلب بنفس القطر. لقد كان لهذه المواصفات، بالإضافة للمناعة العالية من تأثيرات التداخلات الكهرومغناطيسية electromagnetic interference ونبضات الإشعاعات النووية، الأثر الكبير في استخدام تقنية الألياف البصرية في المجال العسكري عامة، وفي مجال توجيه الصواريخ بشكل خاص.



[باحث علمي]

الليفة الضوئية أو البصرية optical fiber في أبسط وصف لها، سلك من الزجاج أو البلاستيك يقوم بنقل حزم من الأشعة الضوئية من أحد طرفيه إلى الطرف الآخر باستخدام نظرية انتشار وانعكاس الضوء الداخلي internal reflection في الوسط الزجاجي. وتصنع الليفة البصرية من خيط زجاجي يشبه الحبل المجدول، ويتم إنتاجها بأقطار تتراوح بين عشرة أجزاء من المليون من المتر، وحتى 150 جزء من المليون من المتر.

تسحب هذه الألياف من الزجاج بعد تسخينه إلى درجة الانصهار، ويلزم أن يكون الزجاج على درجة عالية جداً من النقاء، حتى يمكن أن يعطي قناة مناسبة لمرور الضوء. ويكسى الزجاج بعد ذلك بعدة طبقات من مواد تعمل كغلاف للألياف وتقويتها، كما تمنع تلك المواد هروب وتسرب الضوء من الليفة وتمنع الضوء الخارجي من الدخول إليها.

تتمتع الألياف البصرية بالعديد من المزايا والمواصفات الفنية، أهمها مساحة صغيرة للمقطع العرضي، قلة فقدان الطاقة عدم التأثر بالغبار والدخان، خفة الوزن وصغر الحجم، إمكانية نقل الصوت والصورة والبيانات، زهد الثمن وتوفر المواد الأولية، الليف البصري له قوة شد أعلى من مثيلة من الصلب بنفس القطر. لقد كان لهذه المواصفات، بالإضافة للمناعة العالية من تأثيرات التداخلات الكهرومغناطيسية electromagnetic interference ونبضات الإشعاعات النووية، الأثر الكبير في استخدام تقنية الألياف البصرية في المجال العسكري عامة، وفي مجال توجيه الصواريخ بشكل خاص.

المناعة العالية من تأثيرات التداخلات الكهرومغناطيسية electromagnetic interference ونبضات الإشعاعات النووية !!!!!

هذا بالاظافه للعديد من الميزات التي لاتتوفر بالانواع الاخرى من طرق التوجيه.

الفديو الاول
LOBL Mode - fire and forget

الفديو الثاني
LOAL Mode - fire and follow and update

لو كان فيه GPS على غرار الصربي والفرنسي والصهيوني ... لاعطى الرامي لحاسوب التوجيه
way points (4D - x,y,z,t)
لمسار الرحله وبالتالي لايحتاج لل manual follow ... انت تقريبا امام صاروخ كروز صغير ... النسخ الحديثه باتجاه ترك برمجة مسار الرحله واختيار الهدف ونقطة الاصابه وتحديثهم ونوع الراس الحربي .... mission plan لل AI ... لانعلم الجيل الذي بعدهم كيف سيكون...

الملف المرفق، احدث برشور للفرنسي AKERON MP .. مع التحيه



[باحث علمي]

مشاهدة المرفق 659779

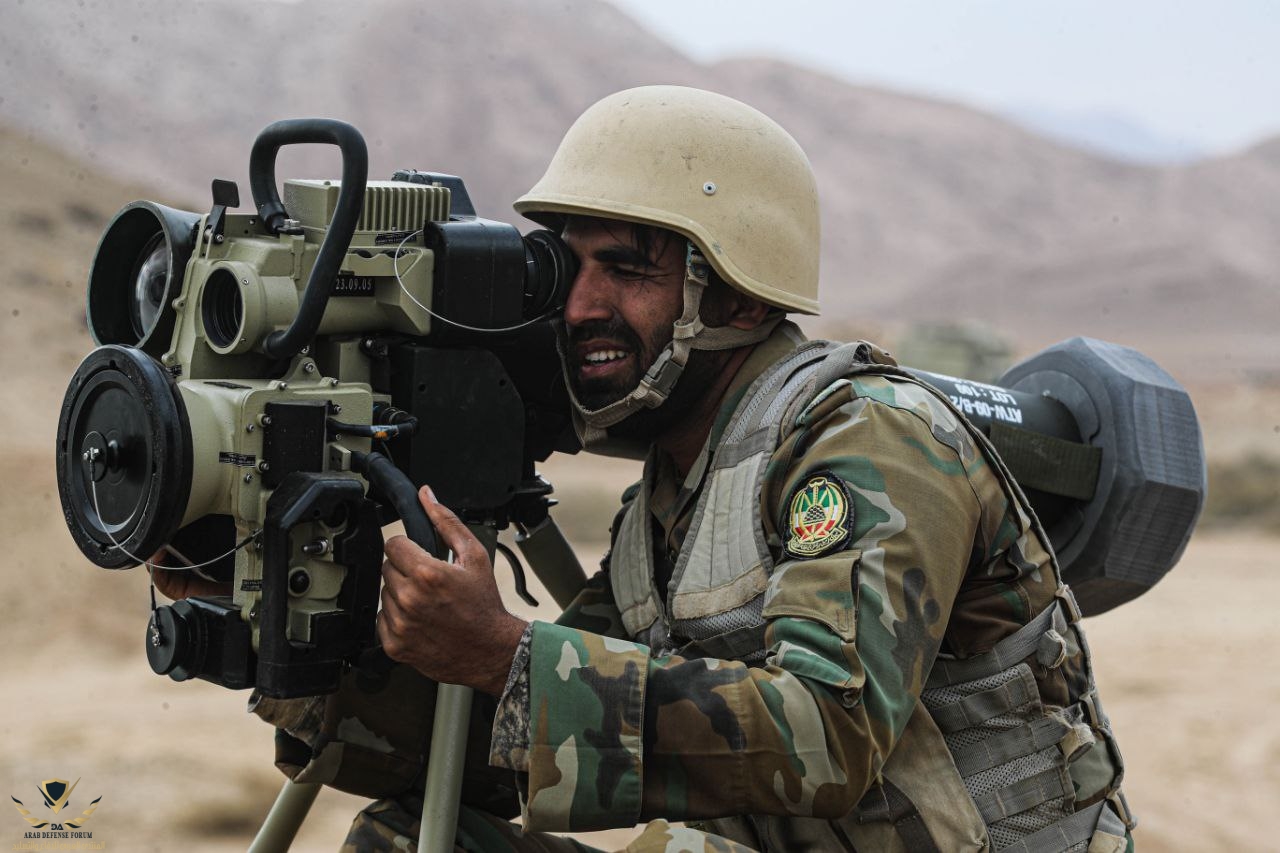

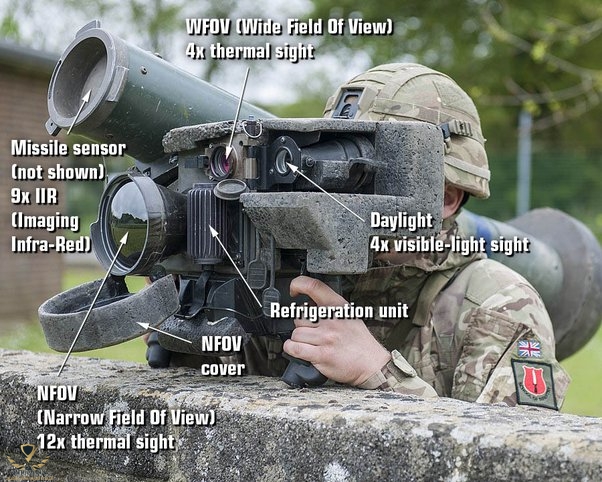

مقارنة بين قاذفي الماس والجافلين وتحديدا ال EO/IR sensors لل GLU و Missile Seeker ...



[sweden2023]

استهداف لميركافا حسب حزب الله

صاروخ Almas

كيف كان سيؤثر وجود هذا الصاروخ على الاجتياح الاسرائيلي لو قامت ايران بتسليمه للفصائل هناك؟؟

انا اتوقع كان سيعقد خططهم كثيرا الى ان يتم تحييده بالتشويش


​



[Alien]

فيديو نشر مؤخرا عن اولى تدريبات الحزب على الصاروخ و اختباره
