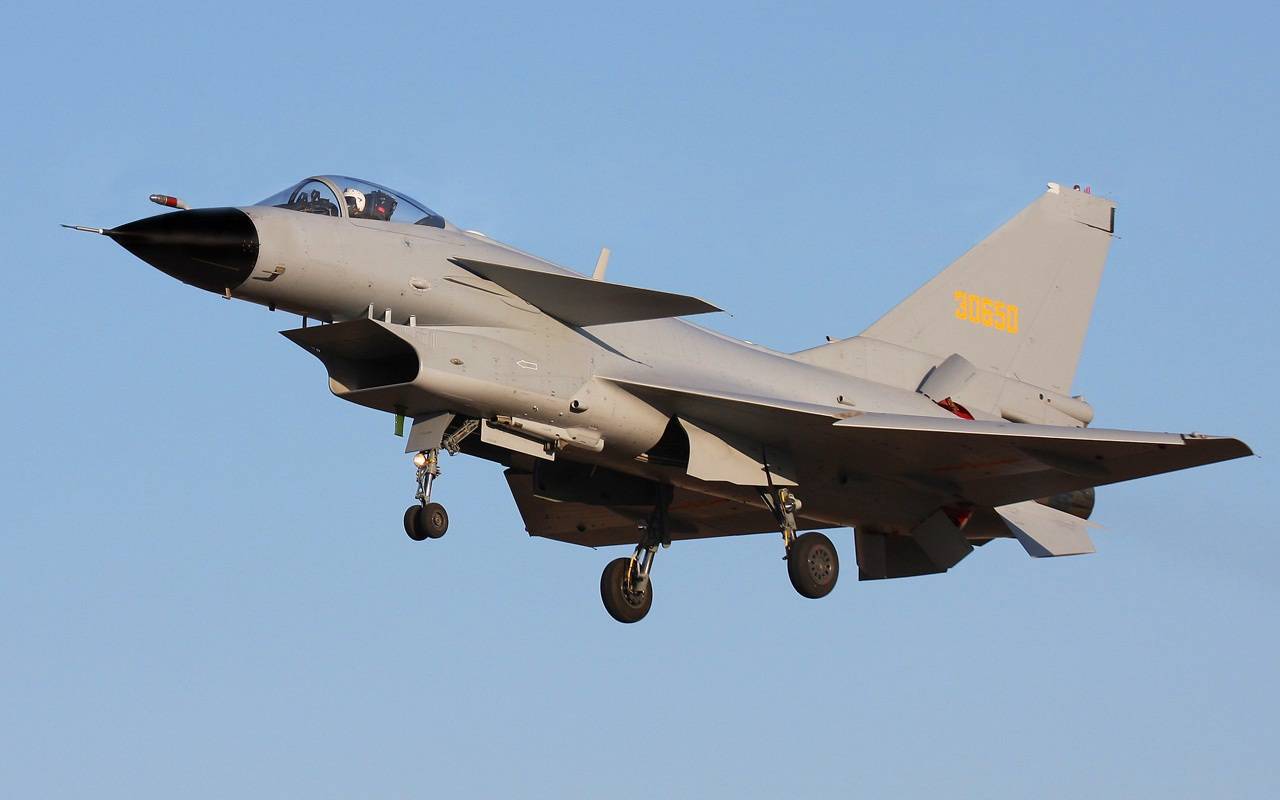

تشنغدو J-10 التنين المفعم بالحيوية.
- بادئ الموضوع snt
- تاريخ البدء
طبيعي يمكن استخدام المقاتلة في عملية الاعتراض ام بالنسبة لنقل التقنية مرتبط بكفاءة المفاوض على كل الطائرة قريبا في اجواء الخليج ضمن مناورات زلزال 2
صناعة الطيران في الصين ليست حديثة العهد و هي التجربة الصينية في بدايتها كانت تعتمد على الانتاج المرخص او الهندسة العكسية ثم تطورت هذه الصناعة الى برامج محلية الصنع الصين تركز الان على المحركات حتى تحقق شبه اكتفاء في المجال و تستغني عن المحركات الروسية.
هذه بعض المواضيع حول صناعة الطيران في الصين
صناعة الطيران الصينية بين الترخيص و النسخ و فك شفرة الاسماء الصينية.
المقاتلة تشنغدو جيه-20 التنين القادم من الشرق.
المقاتلة الصينية شنيانغ جيه-31.
مشاريع المقاتلات الصينية من سنة 1950 الى 2000.
هذه بعض المواضيع حول صناعة الطيران في الصين
صناعة الطيران الصينية بين الترخيص و النسخ و فك شفرة الاسماء الصينية.
المقاتلة تشنغدو جيه-20 التنين القادم من الشرق.
المقاتلة الصينية شنيانغ جيه-31.
مشاريع المقاتلات الصينية من سنة 1950 الى 2000.
PL-10
سيتم بيع PL-10E كترقية محتملة للأسلحة للأساطيل المقاتلة من الجيل الرابع الحالية، أو كجزء من حزمة مع الطائرات المقاتلة Chengdu J-10B أو Shenyang FC-31.
PL-10/PL-10E يصل مداه الأقصى إلى 20 كم.
خلال معرض الصين الدولي للطيران والفضاء الحادي عشر، أو معرض تشوهاى الجوي 2016، كشفت الصين النقاب عن الصاروخ PL-10E، وهو نسخة تصديرية من الجيل الخامس من الصاروخ جو-جو قصير المدى بالأشعة تحت الحمراء (IIR) PL-10 (IIR). AAM)، والتي كانت تهدف في حد ذاتها إلى تجهيز الطائرات المقاتلة الشبحية من الجيل الخامس للقوات الجوية لجيش التحرير الشعبي (PLAAF).
يتم إنتاج PL-10 SRAAM من قبل معهد أبحاث الصواريخ جو-جو الصيني ومقره لويانغ (مركز لويانغ لتطوير تكنولوجيا البصريات الكهربائية سابقًا)، وهو شركة تابعة لاتحاد شركة صناعة الطيران الصينية (AVIC)، والشركة مصمم ومصنع لجميع متغيرات التوجيه بالأشعة تحت الحمراء (IR) في سلسلة AAM الصينية PL (Pi Li/Thunderbolt).
صواريخ جو-جو PL-10 على نقاط التعليق الخارجية وصواريخ PL-15 طويلة المدى النقاط الداخلية.

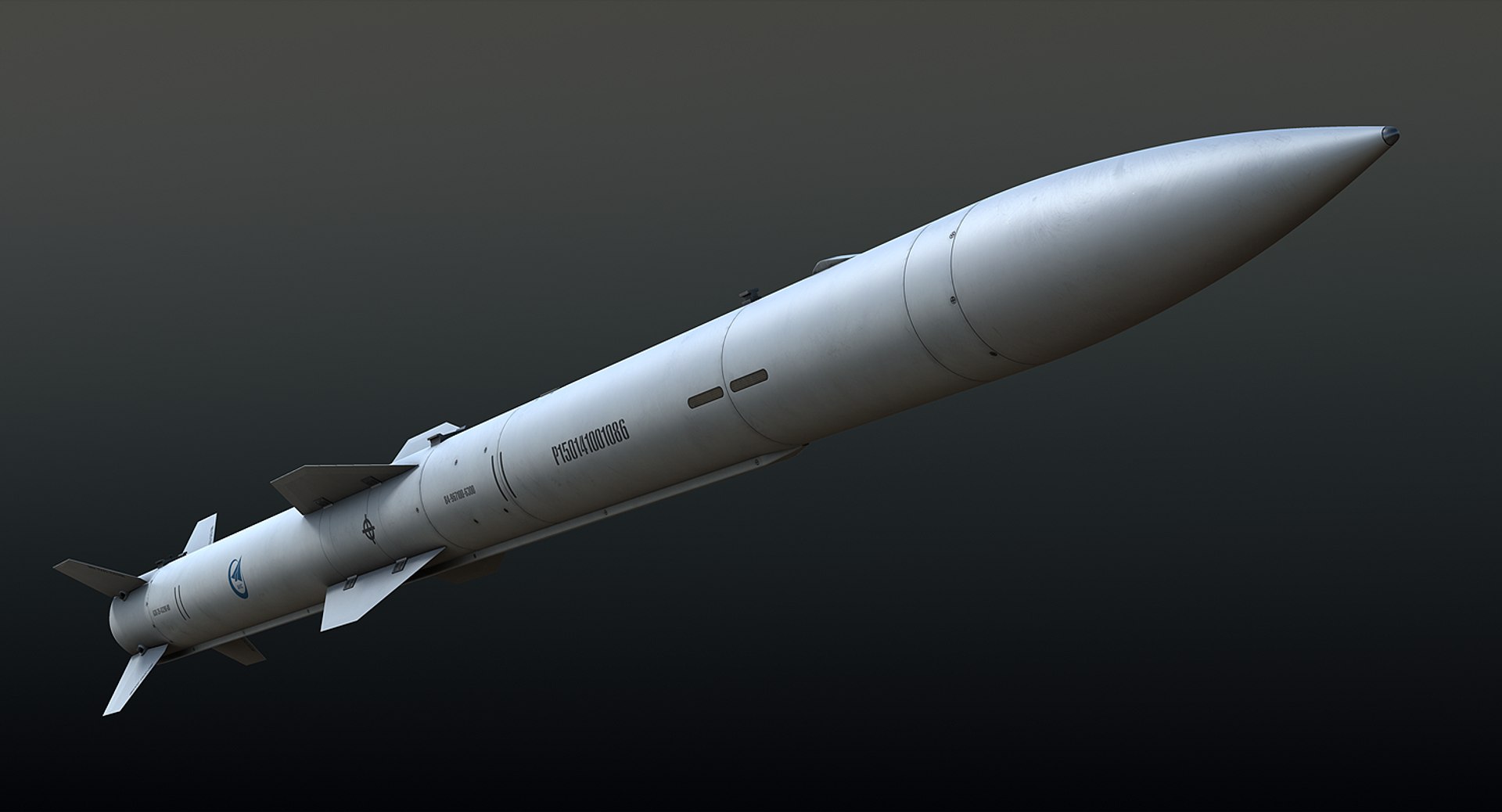

PL-15
يعد الصاروخ PL-15 (Pi Li أو Thunderbolt)، الذي طوره معهد 607، أحدث صاروخ جو-جو خارج المدى البصري (BVRAAM) في الصين. تم إطلاقه لأول مرة في سبتمبر 2015. مدعومًا بمحرك صاروخي تبلغ سرعة الصاروخ PL-15 القصوى 4 ماخ ويُقال إنه يحقق مدى مواجهة يصل إلى 300 كيلومتر. وبالمقارنة، يبلغ مدى سابقه الـPL-12 حوالى 100 كيلومتر، على غرار نظيرتها الغربية AIM-120C AMRAAM. وفقًا للتقارير الصينية، فإن الصاروخ PL-15 ستمكن القوات الجوية لجيش التحرير الشعبي من إسقاط أصول العدو عالية القيمة مثل الناقلات وطائرات AEW، خارج نطاق الاشتباك.

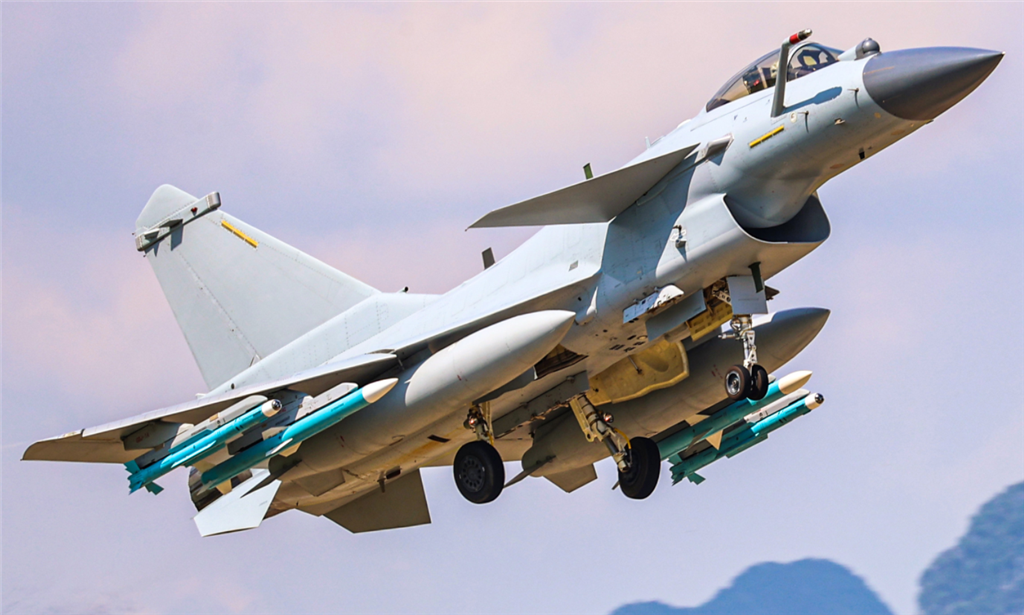

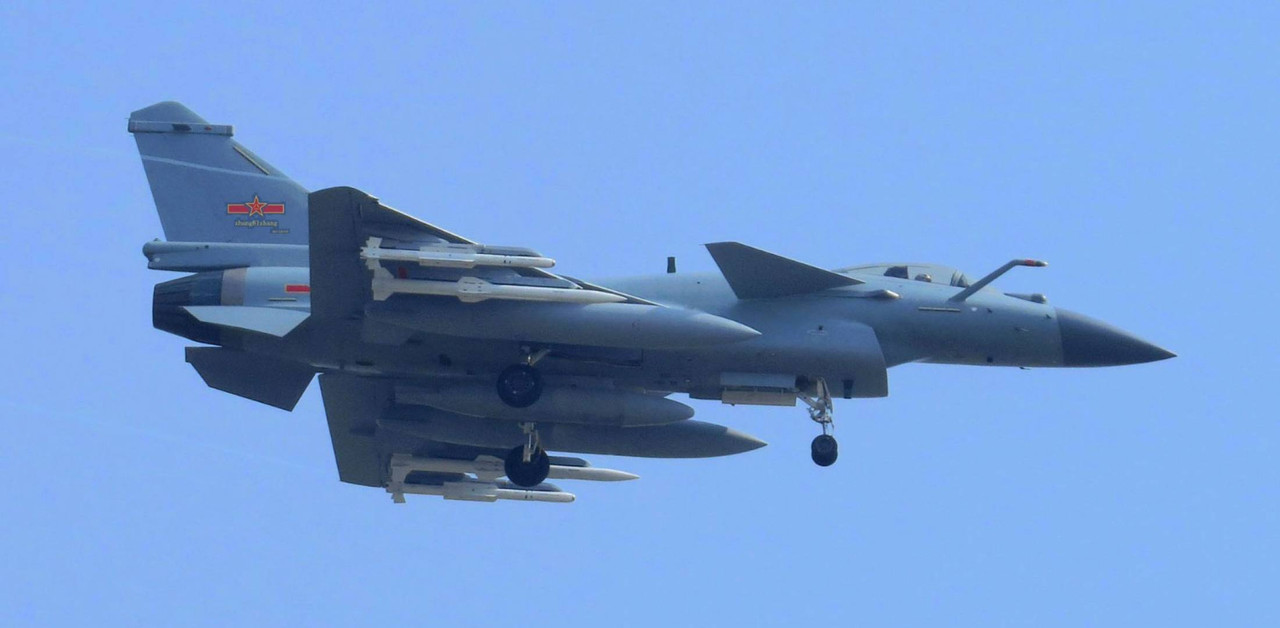

J-10C محمة بصواريخ PL-10 (على الجانبين)، PL-12 (وسط اليمين) وPL-15 (وسط اليسار) في نفس الوقت.
صواريخ جو-جو PL-10 على نقاط التعليق الخارجية وصواريخ PL-15 طويلة المدى النقاط الداخلية.
- إنضم
- 19 يونيو 2016
- المشاركات
- 14,639
- التفاعل
- الدولة
- إنضم
- 8 أغسطس 2009
- المشاركات
- 2,419
- التفاعل
- الدولة
مبدع فى مواضيعك دائما أخى snt
اليست تلك المقاتلة التى تمتلكها باكستان وتصنعها بترخيص من الصين
اليست تلك المقاتلة التى تمتلكها باكستان وتصنعها بترخيص من الصين
- إنضم
- 11 يوليو 2017
- المشاركات
- 895
- التفاعل
- الدولة
لا ياخي تلك تسمى JF17

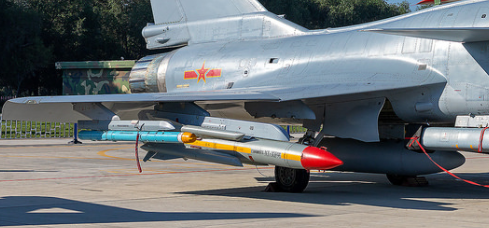

الصواريخ مضادة للسفن YJ-8K أو C-801K
يمكن تسليح الطائرة بالقنابل الموجهة بالليزر، والصواريخ المضادة للسفن YJ-8K أو C-801K التي تعمل بالصواريخ الصلبة، و ذخائر الهجوم الأرضي C-802 والصواريخ المضادة للسفن التي تعمل بالمحركات النفاثة المصنعة بواسطة CHETA، وYJ-9 الصاروخ مضاد للإشعاع.
الصواريخ مضادة للسفن YJ-8K أو C-801K
صواريخ كروز المضادة للسفن YJ-81K/C-801K C-801 هي صواريخ صينية مضادة للسفن دون سرعة الصوت (AShM) تم تطويرها في الثمانينات، وتحمل اسم تعريف الناتو CSS-N-4 Sardine. تم تسمية هذا الصاروخ باسم YJ-8 (YJ هو اختصار لـ Yingji، أو 鹰击 باللغة الصينية، ويعني Eagle Strike)، وقد أصبح هذا الصاروخ المستخدم على منصة سطحية في الأصل الأساس الذي تم تطوير العديد من الصواريخ الأخرى عليه، مثل YJ-1 الذي يطلق من الغوصات وYJ-81، النسخة التي تطلق من الجو. كما تم لاحقًا تطوير صواريخ أكثر تقدمًا مثل C-802 وC-803، بالإضافة إلى الإصدارات المضادة للإشعاع.
YJ-81: نسخة تُطلق من الجو بدون معززات. نطاق التشغيل 40 كم بسرعة 0.75 من سرعة الصوت.
يمكن تسليح الطائرة بالقنابل الموجهة بالليزر، والصواريخ المضادة للسفن YJ-8K أو C-801K التي تعمل بالصواريخ الصلبة، و ذخائر الهجوم الأرضي C-802 والصواريخ المضادة للسفن التي تعمل بالمحركات النفاثة المصنعة بواسطة CHETA، وYJ-9 الصاروخ مضاد للإشعاع.
الصواريخ مضادة للسفن YJ-8K أو C-801K
صواريخ كروز المضادة للسفن YJ-81K/C-801K C-801 هي صواريخ صينية مضادة للسفن دون سرعة الصوت (AShM) تم تطويرها في الثمانينات، وتحمل اسم تعريف الناتو CSS-N-4 Sardine. تم تسمية هذا الصاروخ باسم YJ-8 (YJ هو اختصار لـ Yingji، أو 鹰击 باللغة الصينية، ويعني Eagle Strike)، وقد أصبح هذا الصاروخ المستخدم على منصة سطحية في الأصل الأساس الذي تم تطوير العديد من الصواريخ الأخرى عليه، مثل YJ-1 الذي يطلق من الغوصات وYJ-81، النسخة التي تطلق من الجو. كما تم لاحقًا تطوير صواريخ أكثر تقدمًا مثل C-802 وC-803، بالإضافة إلى الإصدارات المضادة للإشعاع.
YJ-81: نسخة تُطلق من الجو بدون معززات. نطاق التشغيل 40 كم بسرعة 0.75 من سرعة الصوت.

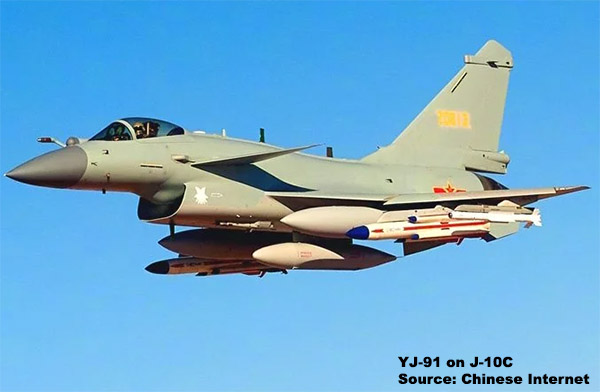

الصاروخ المضاد للإشعاع YJ-91
يمكن للمقاتلة جيه 10 حمل 2 × YJ-91 ARM مع وصلة بيانات، ECM KG500، K/RKL700A، PL-8 AAM
تم تصميم الصاروخ الموجه "جو-أرض" عالي السرعة ومتوسط المدى Kh-31P مع إمكانية تركيب رؤوس توجيه رادارية سلبية قابلة للتغيير للاشتباك مع الرادارات العاملة ضمن أنظمة صواريخ الدفاع الجوي طويلة ومتوسطة المدى، بالإضافة إلى أنظمة صواريخ أرضية أخرى و الرادارات البحرية ذات الأغراض المختلفة، في نطاق التردد المقابل.
يمكن إطلاق الصاروخ Kh-31P بكفاءة إما بشكل مستقل أو في دفعة واحدة، في ظروف مناخية معتدلة أو معاكسة، للاشتباك مع أهداف رادارية محتملة تم الكشف عنها مسبقًا.
يمكن تجهيز الصاروخ برؤوس موجهة قابلة للتغيير تعمل في نطاقات تردد متطابقة تستخدمها الرادارات الحديثة ذات الموجة المستمرة والنبضية لصواريخ أرض جو وأنظمة المدفعية المضادة للطائرات.
يضمن رأس التوجيه الراداري للصاروخ ما يلي:
- البحث عن الهدف وتثبيته في الوضع المستقل، أو عن طريق تلقي بيانات تحديد الهدف من أجهزة استشعار المقاتلة.
– تتبع الهدف وتوليد أوامر التوجيه الصاروخي له.
يحتوي على رأس حربي عالي الانفجار/متشظي.
يمكن للمقاتلة جيه 10 حمل 2 × YJ-91 ARM مع وصلة بيانات، ECM KG500، K/RKL700A، PL-8 AAM
تم تصميم الصاروخ الموجه "جو-أرض" عالي السرعة ومتوسط المدى Kh-31P مع إمكانية تركيب رؤوس توجيه رادارية سلبية قابلة للتغيير للاشتباك مع الرادارات العاملة ضمن أنظمة صواريخ الدفاع الجوي طويلة ومتوسطة المدى، بالإضافة إلى أنظمة صواريخ أرضية أخرى و الرادارات البحرية ذات الأغراض المختلفة، في نطاق التردد المقابل.
يمكن إطلاق الصاروخ Kh-31P بكفاءة إما بشكل مستقل أو في دفعة واحدة، في ظروف مناخية معتدلة أو معاكسة، للاشتباك مع أهداف رادارية محتملة تم الكشف عنها مسبقًا.
يمكن تجهيز الصاروخ برؤوس موجهة قابلة للتغيير تعمل في نطاقات تردد متطابقة تستخدمها الرادارات الحديثة ذات الموجة المستمرة والنبضية لصواريخ أرض جو وأنظمة المدفعية المضادة للطائرات.
يضمن رأس التوجيه الراداري للصاروخ ما يلي:
- البحث عن الهدف وتثبيته في الوضع المستقل، أو عن طريق تلقي بيانات تحديد الهدف من أجهزة استشعار المقاتلة.
– تتبع الهدف وتوليد أوامر التوجيه الصاروخي له.
يحتوي على رأس حربي عالي الانفجار/متشظي.

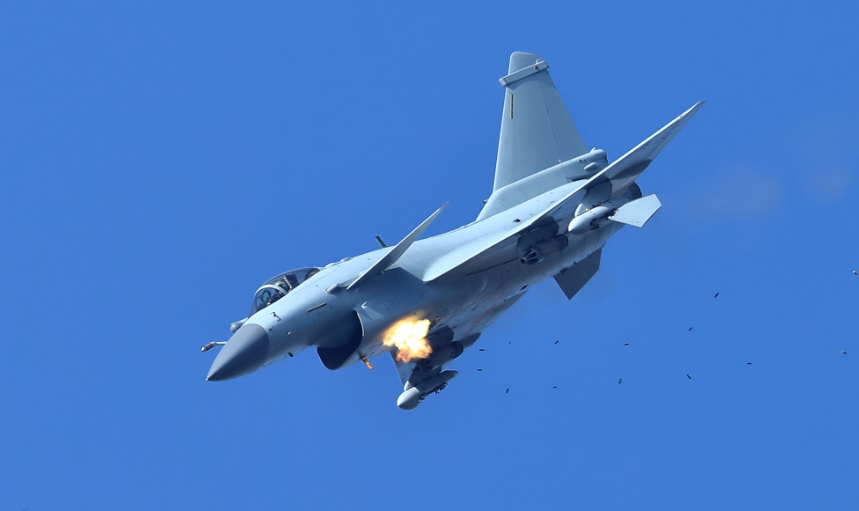

المدفع آلي مزدوج السبطانة عيار 23 ملم من طراز GSh-23L.
يعمل GSh-23 على مبدأ غاست يؤدي الارتداد من أحد السبطانات إلى تدوير السبطانة الاخرى، مما يسمح بمعدل إطلاق نار مرتفع فوري. يتم تغذية GSh-23 بحزام واحد.
يطلق المدفع GSh-23 ما يصل الى 115 طلقة عيار 23 ملم والتي تستخدم أيضًا على نطاق واسع في مدفع الطائرات السوفيتية الأخرى. يتراوح معدل إطلاق النار من 3000 إلى 3400 طلقة في الدقيقة ويتم تحقيقه على الفور على عكس الأسلحة من نوع جاتلينج. سرعة الفوهة البالغة 715 م/ث منخفضة مقارنة بمدافع الطائرات الحديثة الأخرى.
يعمل GSh-23 على مبدأ غاست يؤدي الارتداد من أحد السبطانات إلى تدوير السبطانة الاخرى، مما يسمح بمعدل إطلاق نار مرتفع فوري. يتم تغذية GSh-23 بحزام واحد.
يطلق المدفع GSh-23 ما يصل الى 115 طلقة عيار 23 ملم والتي تستخدم أيضًا على نطاق واسع في مدفع الطائرات السوفيتية الأخرى. يتراوح معدل إطلاق النار من 3000 إلى 3400 طلقة في الدقيقة ويتم تحقيقه على الفور على عكس الأسلحة من نوع جاتلينج. سرعة الفوهة البالغة 715 م/ث منخفضة مقارنة بمدافع الطائرات الحديثة الأخرى.
- إنضم
- 8 أغسطس 2009
- المشاركات
- 2,419
- التفاعل
- الدولة
مع استبعاد التصنيع أو التجميع الم تحصل عليها باكستان من الصين
- إنضم
- 11 يوليو 2017
- المشاركات
- 895
- التفاعل
- الدولة
مافهمت
- إنضم
- 27 يونيو 2019
- المشاركات
- 21,185
- التفاعل
- الدولة
باكستان من مشغلي الجيه-10
الجيه 10 الباكستانية بتمويه جميل

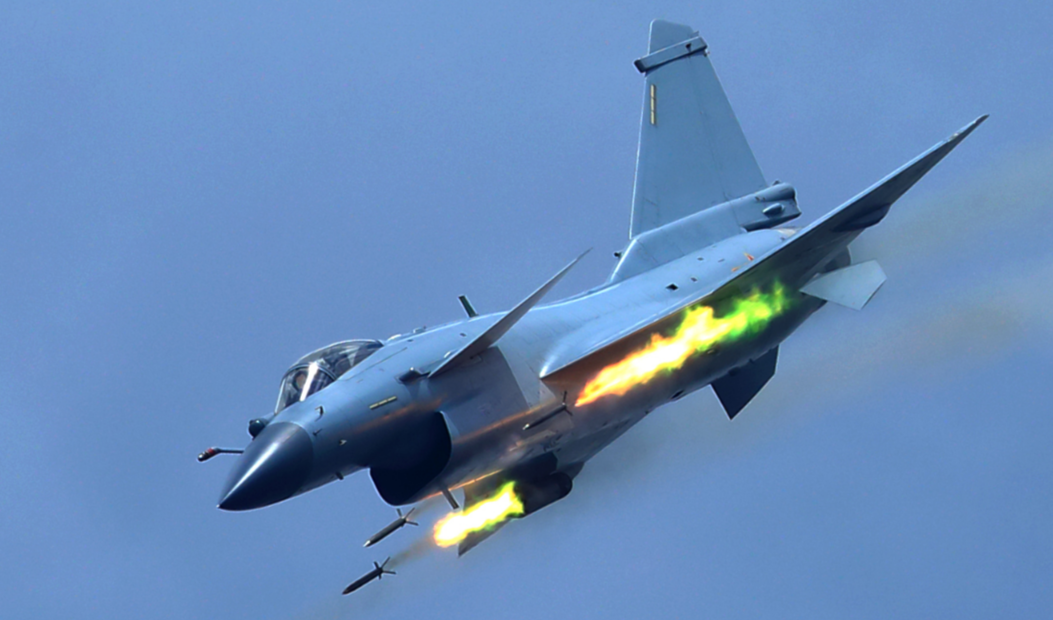

بالنسبة للقنابل الغير موجهة يمكن للمقاتلة جيه10 اطلاق
صواريخ غير موجهه عيار 57 ملم
البيانات العامة:
وزن الصاروخ: 4 كجم
الطول: 0.91 م. الامتداد: 0.23 م
القطر: 0.06
الأهداف: الأهداف السطحي، الأهداف الأرضية - الأهداف خفيفة التدريع - الأهداف المتحركة .....
السرعة: 1.9 كم.
*******

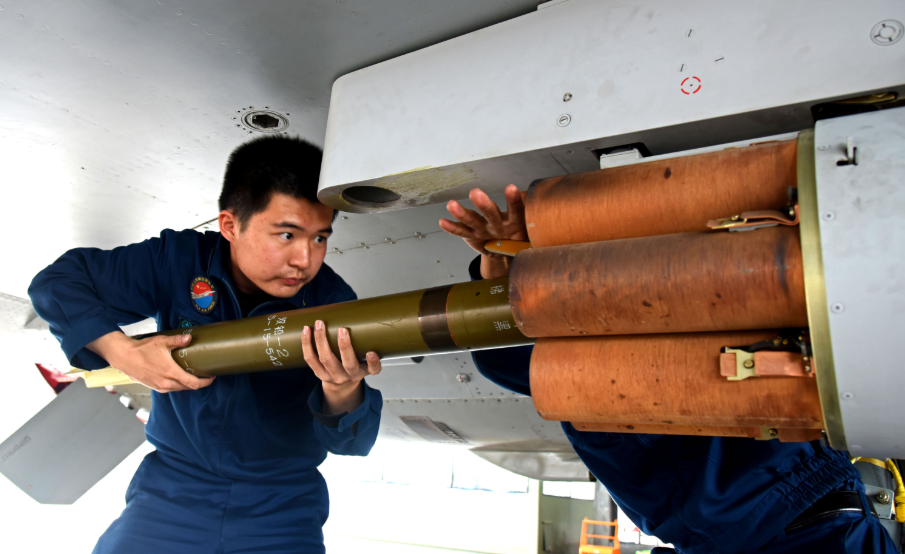

صواريخ غير موجهه عيار 90 ملم
البيانات العامة:
وزن الصاروخ: 17 كجم
الطول: 1.21 م. الامتداد: 0.34 م
القطر: 0.09.
الأهداف: الأهداف السطحي، الأهداف الأرضية - الأهداف خفيفة التدريع - الأهداف المتحركة .....
السرعة : 3.7 كم.
صواريخ غير موجهه عيار 57 ملم
البيانات العامة:
وزن الصاروخ: 4 كجم
الطول: 0.91 م. الامتداد: 0.23 م
القطر: 0.06
الأهداف: الأهداف السطحي، الأهداف الأرضية - الأهداف خفيفة التدريع - الأهداف المتحركة .....
السرعة: 1.9 كم.
*******
صواريخ غير موجهه عيار 90 ملم
البيانات العامة:
وزن الصاروخ: 17 كجم
الطول: 1.21 م. الامتداد: 0.34 م
القطر: 0.09.
الأهداف: الأهداف السطحي، الأهداف الأرضية - الأهداف خفيفة التدريع - الأهداف المتحركة .....
السرعة : 3.7 كم.

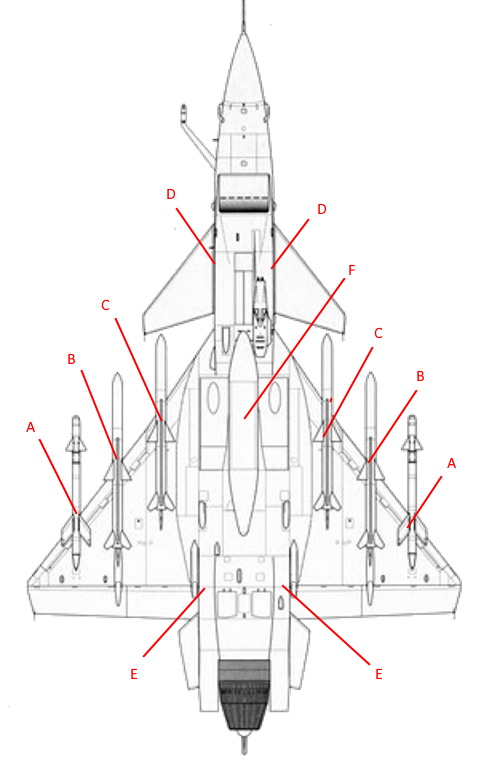

A
1x PL-8 or
1x PL-9C air to air missile
B
1x PL-11 air to air missile or
1x 90-1 rocket pod or
2x 250kg bombs or
1x 500kg bomb (No image proof)
C
1x 90-1 rocket pod or
1x 500kg LT-2(LS-500J) laser guided bomb (requires pod) or
1x 500kg LS-6 GPS/BeiDou guided bomb or
1x 500kg bomb or
1x Fuel Tank or
2x 250kg bombs (No image proof)
D
1x Targeting/Rangefinding pod or
1x 250kg bomb
E
1x 250kg bomb
F
2x 250kg bombs or
1x Fuel Tank (Medium) or
1x 500kg bomb (No image proof) or
1x 500kg guided bomb (LT-2/LS-6) (No image proof)
Internal
1x 23mm Type 23-3 cannon
