مواضـع القتل فـي الدبابـة الإسرائيليـة ميركافـا.

[باحث علمي]

شاهد التجربة في هذا الرابط حول طاقة النفاث وقدرته على ثقب هدف مدرع من جانبين، رغم وضع درع قفصي على العربة !!

Кумулятивная граната насквозь прожигает бронемашину: кадры изнутри смотреть онлайн / Военное дело / Разное | hlamer.ru | Красвью

hlamer.ru

​

اشكرك على التصحيح ضننتها تعديل على قذيفة ياسين الترادفيه ... ولكنها ربما نوع مصغر من EFPs يسهل حملها بواسطة شخص واحد.



[anwaralsharrad]

القسام لديهم معلومات غير محدثة عن نظام تروفي، مثل القول أنه لا يستطيع إعتراض المقذوفات التي تطلق من مسافة 100 متر وما دون ذلك، وكذلك أنه لا يستطيع إعتراض المقذوفات التي يتجاوز سرعتها سرعة الصوت !!!!

والصحيح أن النسخ الحديثة من النظام قادرة على كشف التهديدات المعادية detecting targets من مسافة 50 م تقريباً عن العربة المستهدفة، ثم بعد ذلك تأتي مرحلة الإطباق على المقذوف واعتراضه وتدميره من مسافة تتراوح ما بين 10 و30 م. النظام قادر أيضاً على إعتراض الأهداف التي تتجاوز سرعتها سرعة الصوت، لكن ليس لحد مقذوفات الطاقة الحركية.



[باحث علمي]

فوراً بعد عملية الإطلاق الذخيرة الفرعية باتجاه الهدف، يتم بشكل تلقائي إعادة شحن وحدة الإطلاق بذخيرة وقائية جديدة خلال زمن مقدر بنحو 1.75 إلى 2 ثانية.

الاطلاق الشبه المتزامن لقذيفتين تم دراسته بعنايه من قبل (leonardo drs و Rafael) شركاء المشروع ، رايت فديو باحدى المقابلات مع مدير ليوناردو يستعرض هذا السيناريو، واتوقع نظريا نظام الرمي واعاده التحميل للتروفي سريع جدا كما تفضلت للتعامل مع هكذا سيناريو يبقى "عمليا" هل يستطيع رادار الكشف وتوجيه النيران للتروفي التمييز بينهما على انهما هدفين وليس هدف واحد خاصة اذا كانا متقاربين واحد خلف الاخر.



[snt]

فوراً بعد عملية الإطلاق الذخيرة الفرعية باتجاه الهدف، يتم بشكل تلقائي إعادة شحن وحدة الإطلاق بذخيرة وقائية جديدة خلال زمن مقدر بنحو 1.75 إلى 2 ثانية.



[anwaralsharrad]

اشكرك على التصحيح ضننتها تعديل على قذيفة ياسين الترادفيه ... ولكنها ربما نوع مصغر من EFPs يسهل حملها بواسطة شخص واحد.

هي ليست كذلك أيضاً !!! هي شحنة مشكلة تقليدية shaped charge وآلية عملها تختلف عن الخارق المشكل انفجارياً EFP !!! في الحقيقة أخي، الخارق المشكل انفجارياً EFP هو شكل آخر من شحنات الرؤوس الحربية تستخدمه بعض الألغام والذخائر الفرعية المضادة للدروع، والأحرف هي اختصار لفقرة explosively formed penetrator.

هذا النوع من الشحنات المخصص لمهاجمة الدرع يحمل تسميات أخرى، مثل الشظية المشكلة ذاتياً self-forging fragment، الشحنة الصفيحية plate charge، الرأس الحربي ذاتي التشكيل self-forging warhead وغيرها. وفي جميع الأحوال، الاسم يعكس طبيعة تكوين هذه السلاح الذي يدخل ضمن مفهوم ترتيب الشحنات المشكلة التقليدية، طور أثناء الحرب العالمية الثانية بهدف زيادة التأثير التدميري على الهدف المدرع من مسافة مباعدة قصوى.

شحنات EFP لا تتدفق على هيئة نفاث كما هو الحال مع الشحنات المشكلة التقليدية، لكنها بدلاً من ذلك تعطي مقذوف مشكل ومصاغ انفجارياً قادر على الانطلاق بسرعة عالية. ومع أن قابلية اختراقها للأهداف أقل بكثير من تلك المحصلة عن طريق النفاث، إلا أن قطر الثقب الناتج عن شحنات EFP سيكون أكبر اتساعاً من مثيله المتحصل بالشحنات المشكلة التقليدية، مع المزيد من عامل التشظية في الدرع الداخلي والضغط الإضافي over-pressure.



[anwaralsharrad]

على مدى زمن طويل بحثت عن معلومة غير معروضة في أغلب المصادر وهي تلك المعنية بعدد وحدات الإطلاق أو الذخيرة الفرعية التي يحملها النظام على جانبيه؟؟ وأخيرا وجدتها في مصدر بولندي يتحدث عن ثلاثة وحدات إطلاق على كل من جانبي البرج !!!



[anwaralsharrad]

الاطلاق الشبه المتزامن لقذيفتين تم دراسته بعنايه من قبل (leonardo drs و Rafael) شركاء المشروع ، رايت فديو باحدى المقابلات مع مدير ليوناردو يستعرض هذا السيناريو، واتوقع نظريا نظام الرمي واعاده التحميل للتروفي سريع جدا كما تفضلت للتعامل مع هكذا سيناريو يبقى "عمليا" هل يستطيع رادار الكشف وتوجيه النيران للتروفي التمييز بينهما على انهما هدفين وليس هدف واحد خاصة اذا كانا متقاربين واحد خلف الاخر.

لا.. هو لا يستطيع التمييز وسيعترض الهدف الأول فقط !!!



[kamov-52]

فوراً بعد عملية الإطلاق الذخيرة الفرعية باتجاه الهدف، يتم بشكل تلقائي إعادة شحن وحدة الإطلاق بذخيرة وقائية جديدة خلال زمن مقدر بنحو 1.75 إلى 2 ثانية.

التجربة ( المقاطع ) تبين ان بعض الارقام قد يكون مبالغ فيها
النظام يعتمد اولا على الرادار لرصد التهديد ثم تحليل المعلومة وتقييم التهديد واتخاذ القرار بالتصدي وحساب توقيت وزاوية اطلاق المقذوف الاعتراضي
اذا كان الهجوم من مسافة قريبة جدا قد لا يتمكن من الاستجابة او يستجيب دون فعالية

وبكل الاحوال اذا تم اطلاق قذيفتين متتاليتين ونجح في تفجير الاولى , فان الانفجار القريب جدا سيخلق بيئة تشويش واعماء مؤقت للنظام ولن يتمكن من اعتراض القذيفة التي تعقبها



[باحث علمي]

هي ليست كذلك أيضاً !!! هي شحنة مشكلة تقليدية shaped charge وآلية عملها تختلف عن الخارق المشكل انفجارياً EFP !!! في الحقيقة أخي، الخارق المشكل انفجارياً EFP هو شكل آخر من شحنات الرؤوس الحربية تستخدمه بعض الألغام والذخائر الفرعية المضادة للدروع، والأحرف هي اختصار لفقرة explosively formed penetrator.

هذا النوع من الشحنات المخصص لمهاجمة الدرع يحمل تسميات أخرى، مثل الشظية المشكلة ذاتياً self-forging fragment، الشحنة الصفيحية plate charge، الرأس الحربي ذاتي التشكيل self-forging warhead وغيرها. وفي جميع الأحوال، الاسم يعكس طبيعة تكوين هذه السلاح الذي يدخل ضمن مفهوم ترتيب الشحنات المشكلة التقليدية، طور أثناء الحرب العالمية الثانية بهدف زيادة التأثير التدميري على الهدف المدرع من مسافة مباعدة قصوى.

شحنات EFP لا تتدفق على هيئة نفاث كما هو الحال مع الشحنات المشكلة التقليدية، لكنها بدلاً من ذلك تعطي مقذوف مشكل ومصاغ انفجارياً قادر على الانطلاق بسرعة عالية. ومع أن قابلية اختراقها للأهداف أقل بكثير من تلك المحصلة عن طريق النفاث، إلا أن قطر الثقب الناتج عن شحنات EFP سيكون أكبر اتساعاً من مثيله المتحصل بالشحنات المشكلة التقليدية، مع المزيد من عامل التشظية في الدرع الداخلي والضغط الإضافي over-pressure.

اكيد ال shaped charge هو الشكل النموذجي بعد الترادفي مناسب للدروع ولكن بانتظار تاكيد نوع ال form المستخدم ... بعض المتابعين للحشوه يعتقدون انها EPF امتداد لحشوات تفجيريه اعتمدتها حماس سابقا... رايكم؟

لا.. هو لا يستطيع التمييز وسيعترض الهدف الأول فقط !!!

وهي الحاله العمليه!! اذا كانت ال resolution angle صغيره جدا بين الهدفين المتجاوريين او المتعاقبين مما يصعب على الرادار التمييز الا ربما من الممكن الحاق على الهدف الثاني باللحظات القاتله الاخيره بعد تدمير الاول!! او اذا زاد مدى الكشف بحيث يكشف الاول من مسافه مناسبه ويعترضه ويبقى هامش ثواني للتعامل مع الهدف الثاني (كشف واعتراض) وهذه من الميزات المطلوبه لل APS مسافه ابعد ودقه عاليه بالكشف والتمييز.



[KTALM]

تم ابتكار تكتيك فلسطيني جديد
يتمثل في قيام فدائي بزرع عبوة ناسفة مغناطيسية على جانب الدبابة لتنفجر بعدها بثوان
ثم يقوم نفس الفدائي بحمل قاذف rpg تم اخراجه من النفق ليوجه ضربة الى نفس الجهة التي حصل بها التفجير
طبعا هنا التروفي يكون قد تم تعطيله واضعاف درع الدبابة في الانفجار الاول

النازيين هم من ابتكر هذا التكتيك



[kamov-52]

النازيين هم من ابتكر هذا التكتيك

لا لان الدبابات وقتها كاين يكفي عبوة او قنينة ملوتوف لتدميرها او فقط قذيفة بانزر فاوست
ما اتكلم عنه هو العبوة متبوعة بالقذيفة وبالكيفية المذكورة



[anwaralsharrad]

اكيد ال shaped charge هو الشكل النموذجي بعد الترادفي مناسب للدروع ولكن بانتظار تاكيد نوع ال form المستخدم ... بعض المتابعين للحشوه يعتقدون انها EPF امتداد لحشوات تفجيريه اعتمدتها حماس سابقا... رايكم؟

لا.. هي مؤكد شحنة مشكلة تقليدية بدليل الحاجة للصقها بالهدف !!!



[anwaralsharrad]

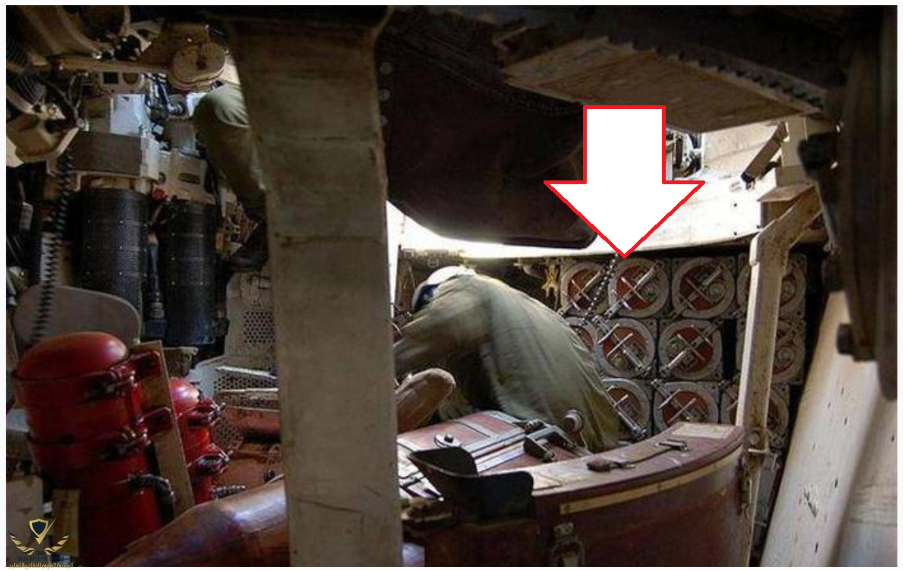

موضع تخزين الذخيرة في مؤخرة هيكل الميركافا !!!



[anwaralsharrad]

التجربة ( المقاطع ) تبين ان بعض الارقام قد يكون مبالغ فيها
النظام يعتمد اولا على الرادار لرصد التهديد ثم تحليل المعلومة وتقييم التهديد واتخاذ القرار بالتصدي وحساب توقيت وزاوية اطلاق المقذوف الاعتراضي
اذا كان الهجوم من مسافة قريبة جدا قد لا يتمكن من الاستجابة او يستجيب دون فعالية

وبكل الاحوال اذا تم اطلاق قذيفتين متتاليتين ونجح في تفجير الاولى , فان الانفجار القريب جدا سيخلق بيئة تشويش واعماء مؤقت للنظام ولن يتمكن من اعتراض القذيفة التي تعقبها

النظام يعتمد معالج سريع أخي، يتولى بشكل آلي حساب جميع ما ذكرت خلال أجزاء من الثانية الواحدة وهذا حقيقة ما يميز النظام من حيث سرعة الإستجابة !!!



[anwaralsharrad]

https://andrei-bt.livejournal.com/



[Metal-04]

النظام يعتمد معالج سريع أخي، يتولى بشكل آلي حساب جميع ما ذكرت خلال أجزاء من الثانية الواحدة وهذا حقيقة ما يميز النظام من حيث سرعة الإستجابة !!!

معلومة مبهرة إن صح التعبير أستاذي أنور.
لكن أين يقع الحاسوب (عقل هذا النظام) ان كان خارج الدبابة وبارزا مثل البصريات فيمكن استهدافه هو نفسه حتى لو كان مزودا بصفيحة تدريع عوض آليات اطلاق ذخيرة التروفي كما في الفيديو هذا ان كان ظاهرا طبعا. أم هل هو نفسه حاسوب ادارة النيران الخاص بالدبابة ؟



[anwaralsharrad]

معلومة مبهرة إن صح التعبير أستاذي أنور.
لكن أين يقع الحاسوب (عقل هذا النظام) ان كان خارج الدبابة وبارزا مثل البصريات فيمكن استهدافه هو نفسه حتى لو كان مزودا بصفيحة تدريع عوض آليات اطلاق ذخيرة التروفي كما في الفيديو هذا ان كان ظاهرا طبعا. أم هل هو نفسه حاسوب ادارة النيران الخاص بالدبابة ؟

بالتأكيد هو داخل الدبابة، وهو مستقل في عمله عن نظام السيطرة على النيران.



[9M728]

(بصوت مصري)

عندي طلب بسيط يالقسام بس مكسوف

​

أضربو ميركافا بصاروخ grad ،نفسي أشوف



[باحث علمي]

ال main control unit للمنظومه بالداخل.



[ماجلان]

دائماً عندما اشاهد حرص اليهود على التدريع و عدم استخدامهم لعربات خفيفة او متوسطة التدريع اتذكر قول الله عز وجل.

لَا يقاتلونكم جَمِيعًا إِلَّا فِى قُرًى مُّحَصَّنَةٍ أَوْ مِن وَرَآءِ جُدُرٍ ۚ بَأْسُهُم بَيْنَهُمْ شَدِيدٌ ۚ تَحْسَبُهُمْ جَمِيعًا وَقُلُوبُهُمْ شَتَّىٰ ۚ ذَٰلِكَ بِأَنَّهُمْ قَوْمٌ لَّا يَعْقِلُونَ.
