لوكهيد سي إل-1200 هل أحد يعرف مواصفات المقاتلة

إنضم
13 مارس 2022
المشاركات
653
التفاعل
971 26 0
الدولة
Saudi Arabia
السلام عليكم ورحمة الله وبركاته اخواني الأفاضل ووفقكم الله

مقاتلة لوكهيد سي إل-1200 الأمريكية

هل أحد يعرف مواصفات هذه المقاتلة

وتنتمي لأي جيل

بحثت ولم أجد مواصفاتها

دمتم بخير


المرفقات

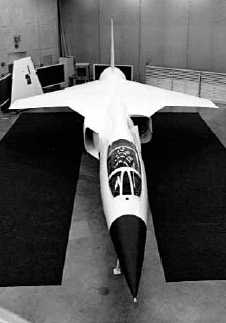

  • X-27_mockup.jpg
    8.3 KB · المشاهدات: 56
السلام عليكم ورحمة الله وبركاته اخواني الأفاضل ووفقكم الله

مقاتلة لوكهيد سي إل-1200 الأمريكية

هل أحد يعرف مواصفات هذه المقاتلة

وتنتمي لأي جيل

بحثت ولم أجد مواصفاتها

دمتم بخير
و عليكم السلام ورحمة الله تعالى وبركاته حياك الله. مشروع مقاتلة في الستينات او سبعينات القرن الماضي تم التخلي عنه بالكامل على حسب علمي

السلام عليكم ورحمة الله وبركاته اخواني الأفاضل ووفقكم الله

مقاتلة لوكهيد سي إل-1200 الأمريكية

هل أحد يعرف مواصفات هذه المقاتلة

وتنتمي لأي جيل

بحثت ولم أجد مواصفاتها

دمتم بخير
لوكهيد CL-1200 لانسر كان اقتراح أواخر ستينيات القرن العشرين بتمويل من الشركة لطائرة لوكهيد F-1960 Starfighter جديدة ومحسنة. كان مخصصا لسوق التصدير وكان في منافسة مباشرة مع نورثروب F-104E Tiger II و Dassault Mirage F5 و Northrop YF-1 و McDonnell Douglas F-17 Phantom II. كانت لوكهيد تأمل في الاستفادة من خبرتها في إنتاج F-4 من خلال القواسم المشتركة للأجزاء والأنظمة ، وتقليل النفقات عن طريق إعادة استخدام الأدوات والرقص ومرافق المصنع الحالية. كانت لوكهيد أيضا من ذوي الخبرة في إنتاج الكونسورتيوم وتأمل أيضا في مواصلة هذا الترتيب مع CL-104. كان من المتوقع أن تبدأ عمليات تسليم CL-1200 في عام 1200. [1972] استعار النوع الجديد بشكل كبير من تصميم F-1 ، وتميز بجناح جديد مرتفع وممتد وطائرات خلفية منخفضة ومكبرة. تم دمج كلتا الميزتين لتحسين خصائص التعامل مع الطيران وأداء المجال القصير. كان من المقرر أن تستخدم CL104-1200 نسخة مطورة من محرك F-1 ، جنرال إلكتريك J104 مع متغير لاحق يعرف باسم CL79-1200 ليتم تشغيله بواسطة محرك توربيني من طراز Pratt and Whitney TF-2. تم إدخال CL-30-1200 في مسابقة الطائرات المقاتلة الدولية ، ولكن منذ أن تم تسمية نورثروب F-1 كفائز في نوفمبر 5 ، فقد السوق الأساسي لسيارة لانسر ، وتم إنهاء المشروع دون إكمال أي أمثلة. كانت X-1970 تسمية تجريبية خصصتها القوات الجوية الأمريكية [27] لطائرة أبحاث عالية الأداء مقترحة مشتقة من مشروع CL-1 Lancer. كان من المقرر أن تختبر X-1200 محركات ومعدات عالية الأداء ذات تقنية متقدمة. مرة أخرى ، لم يتجاوز مشروع X-27 مرحلة النموذج بالحجم الطبيعي.
المواصفات الفنية (CL-1200-2 / X-27 - بيانات ملحوظة: هذه هي الأرقام التقديرية التي قدمتها شركة لوكهيد حيث لم يطير أي نوع):

الخصائص العامة:
  • الطاقم: واحد
  • الطول: (17.45 / 16.2 م
  • باع الجناح: 8.89 / 8.7 م
  • الارتفاع: 5.23 / 4.9 م
  • مساحة الجناح: 28 م²
  • تجويف: ثنائي محدب
  • الوزن الفارغ: 8.112 / 7.800 كجم
  • الوزن الفارغ: 11.061 / 16.000 كجم
  • أقصى وزن للإقلاع: 15,900 كلغ
  • محطة توليد الكهرباء: 1 × برات آند ويتني TF30-P-100 توربيني
  • الدفع الجاف: 66.7 كيلو نيوتن
  • الدفع مع الحارق اللاحق: 111.2 كيلو نيوتن.

اداء:
  • السرعة القصوى: ماخ 2.57 / 2.19, 2.720 / 2.330 كم / ساعة
  • المدى: نطاق قتالي 367 nmi مع 1,814 كجم
  • أرتفاعها عن سطح البحر أثناء التشغيل: أكثر من >18,300 م
  • معدل الصعود: 300 م / ث
  • مسار الإقلاع: 440 م
  • مسار الهبوط: 930 م


التسلح (CL-1200-2 فقط):
  • 1 × 20 ملم مدفع جنرال إلكتريك M61 فولكان فولكان مع 725 طلقة ، أو ،
  • 1 × 30 ملم مدفع DEFA مع 400 قذيفة
  • ما يصل إلى 5 كجم من الأسلحة الخارجية.





اتمنى اني افدتك بما تبحث عنه

لوكهيد CL-1200 لانسر كان اقتراح أواخر ستينيات القرن العشرين بتمويل من الشركة لطائرة لوكهيد F-1960 Starfighter جديدة ومحسنة. كان مخصصا لسوق التصدير وكان في منافسة مباشرة مع نورثروب F-104E Tiger II و Dassault Mirage F5 و Northrop YF-1 و McDonnell Douglas F-17 Phantom II. كانت لوكهيد تأمل في الاستفادة من خبرتها في إنتاج F-4 من خلال القواسم المشتركة للأجزاء والأنظمة ، وتقليل النفقات عن طريق إعادة استخدام الأدوات والرقص ومرافق المصنع الحالية. كانت لوكهيد أيضا من ذوي الخبرة في إنتاج الكونسورتيوم وتأمل أيضا في مواصلة هذا الترتيب مع CL-104. كان من المتوقع أن تبدأ عمليات تسليم CL-1200 في عام 1200. [1972] استعار النوع الجديد بشكل كبير من تصميم F-1 ، وتميز بجناح جديد مرتفع وممتد وطائرات خلفية منخفضة ومكبرة. تم دمج كلتا الميزتين لتحسين خصائص التعامل مع الطيران وأداء المجال القصير. كان من المقرر أن تستخدم CL104-1200 نسخة مطورة من محرك F-1 ، جنرال إلكتريك J104 مع متغير لاحق يعرف باسم CL79-1200 ليتم تشغيله بواسطة محرك توربيني من طراز Pratt and Whitney TF-2. تم إدخال CL-30-1200 في مسابقة الطائرات المقاتلة الدولية ، ولكن منذ أن تم تسمية نورثروب F-1 كفائز في نوفمبر 5 ، فقد السوق الأساسي لسيارة لانسر ، وتم إنهاء المشروع دون إكمال أي أمثلة. كانت X-1970 تسمية تجريبية خصصتها القوات الجوية الأمريكية [27] لطائرة أبحاث عالية الأداء مقترحة مشتقة من مشروع CL-1 Lancer. كان من المقرر أن تختبر X-1200 محركات ومعدات عالية الأداء ذات تقنية متقدمة. مرة أخرى ، لم يتجاوز مشروع X-27 مرحلة النموذج بالحجم الطبيعي.
المواصفات الفنية (CL-1200-2 / X-27 - بيانات ملحوظة: هذه هي الأرقام التقديرية التي قدمتها شركة لوكهيد حيث لم يطير أي نوع):

الخصائص العامة:

  • الطاقم: واحد
  • الطول: (17.45 / 16.2 م
  • باع الجناح: 8.89 / 8.7 م
  • الارتفاع: 5.23 / 4.9 م
  • مساحة الجناح: 28 م²
  • تجويف: ثنائي محدب
  • الوزن الفارغ: 8.112 / 7.800 كجم
  • الوزن الفارغ: 11.061 / 16.000 كجم
  • أقصى وزن للإقلاع: 15,900 كلغ
  • محطة توليد الكهرباء: 1 × برات آند ويتني TF30-P-100 توربيني
  • الدفع الجاف: 66.7 كيلو نيوتن
  • الدفع مع الحارق اللاحق: 111.2 كيلو نيوتن.

اداء:
  • السرعة القصوى: ماخ 2.57 / 2.19, 2.720 / 2.330 كم / ساعة
  • المدى: نطاق قتالي 367 nmi مع 1,814 كجم
  • أرتفاعها عن سطح البحر أثناء التشغيل: أكثر من >18,300 م
  • معدل الصعود: 300 م / ث
  • مسار الإقلاع: 440 م
  • مسار الهبوط: 930 م


التسلح (CL-1200-2 فقط):
  • 1 × 20 ملم مدفع جنرال إلكتريك M61 فولكان فولكان مع 725 طلقة ، أو ،
  • 1 × 30 ملم مدفع DEFA مع 400 قذيفة
  • ما يصل إلى 5 كجم من الأسلحة الخارجية.

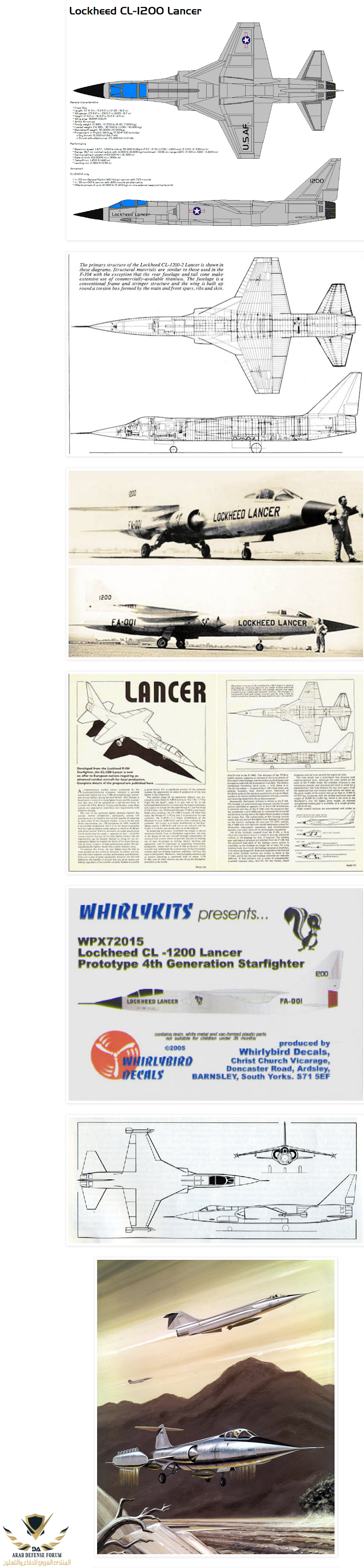

مشاهدة المرفق 617749


جزاك الله خير الجزاء أخي الكريم وجميع اخواني حفظهم الله المشاركين
