MARS2 ELI3150نظام الاستطلاع والمراقبة الجوي متعدد المهام

إنضم
5 سبتمبر 2021
المشاركات
11,214
التفاعل
33,365 263 0
الدولة
Morocco

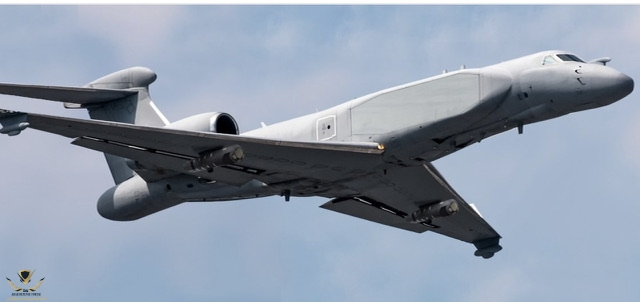

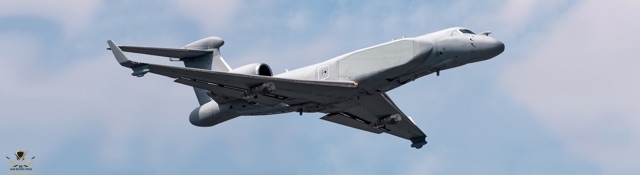

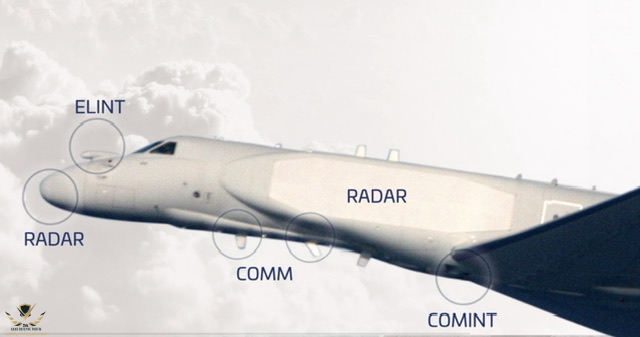

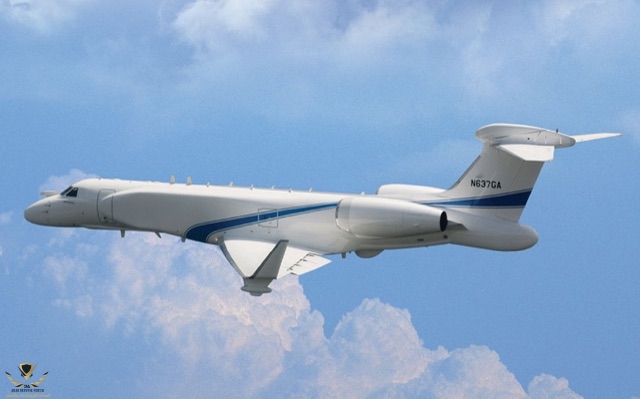

MARS2 هو نظام متكامل للمراقبة والاستطلاع ، مصمم لتوفير ISR في جميع الظروف الجوية والظروف.

يتكون MARS2 من منصة نفاثة أعمال عالية الأداء ، ومجهزة بأحدث مجموعة ISR متعددة الاستشعار ونظام مهام متقدم للقيادة والتحكم والاتصالات.
يوفر النظام معلومات استخباراتية قابلة للتنفيذ للقادة في الوقت الفعلي على المستويات الإستراتيجية والتشغيلية والتكتيكية.
النظام مناسب لدعم الدفاع المدني وعمليات الإغاثة في حالات الكوارث أيضًا.




وضع AESA المتعدد المتقدم
رادار SAR / GMTI

• AESA
• عملية متعددة الأوضاع
• قطاع SAR وبقعة عالية الدقة
GMTI
• القدرة من الجو إلى البحر ، بما في ذلك التصنيف المستهدف R $ و ISAR)
• وضع Air-to-Air




نظام SIGINT المتكامل

• جهاز ELINT عالي الأداء و COMINT بحساسية عالية واحتمالية عالية
• اعتراض (HPOI)
• نطاق تردد ELINT: 0.5 - 18 جيجا هرتز
• نطاق التردد COMINT: 20 - 1200 ميجاهرتز
• إشارة اتجاه الوصول (DOA)
قياسات
لحظية تحديد الموقع الجغرافي لأجهزة الإرسال.

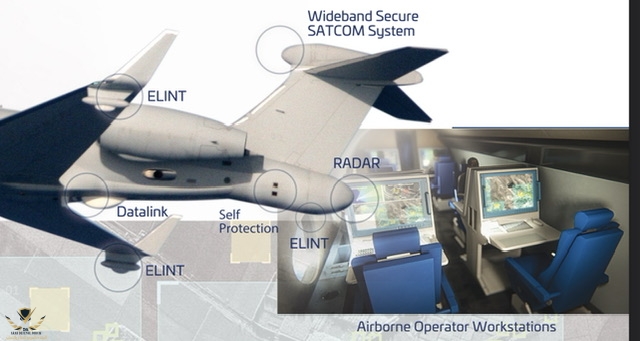

نظام المهام متعدد الأدوار
يشمل نظام المهام المحمولة جواً:

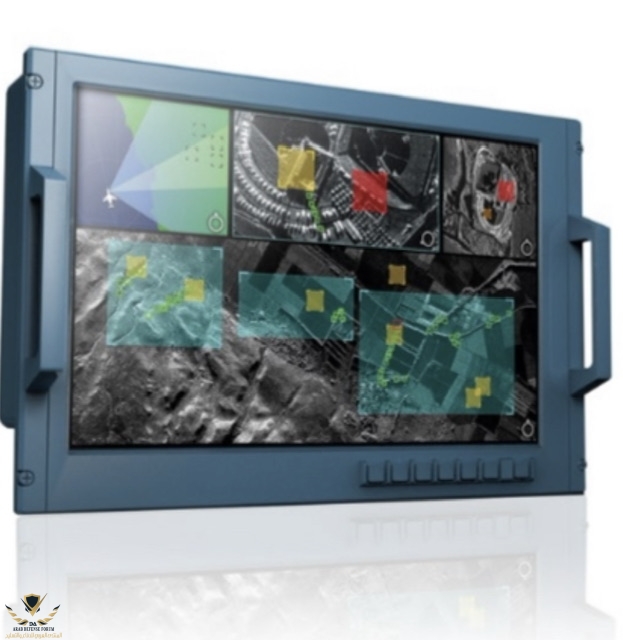

• 4-6 محطات عمل المشغل لاستغلال البيانات في الوقت الحقيقي و C2.
• ارتباط بيانات LOS طويل المدى
• شبكة SATCOM آمنة ذات نطاق عريض
• الاتصالات اللاسلكية HF / VHF / UHF جو - جو وجو

- الارض
.
يشمل نظام المهمة الأرضية:

• 8-12 محطة عمل لإعداد المهمة والاستغلال في الوقت الفعلي وتحليل البيانات المتعمق
• التخزين الموسع للبيانات




قدرات

يستخدم MARS2 مصفوفة IAl / ELTA الرائدة في مجال المسح الإلكتروني النشط
(AESA) الرادار SAR / GMTI و SIGINT القتالي المثبت.
تعمل الخوارزميات المتقدمة على إنشاء عمليات الكشف عن الهدف وتصنيفه تلقائيًا ذات الصلة بالمهمة.

يدمج النظام عمليات الكشف عن أجهزة الاستشعار المتعددة والبيانات في صورة في الوقت الفعلي للأهداف الأرضية المتحركة والثابتة.

تعد القدرة المركزية المستمرة لشبكة Multi INT واسعة النطاق MARS2 أحد أصول الدفاع الوطني ، ويمكن توظيفها بالتعاون مع أنظمة ISR الأخرى في عمليات وقت السلم والطوارئ والصراع.


التطبيقات
استطلاع عالي الجودة في منطقة واسعة النطاق لدعم:


• الجاهزية الاستخباراتية
• التحضير الاستخباري للمعركة - IPB
• توليد الأهداف
• تقييم أضرار المعركة - BDA
• حالات الإغاثة من الكوارث
• المراقبة البيئية
• استكشاف موارد الأرض
المراقبة المستمرة لمنطقة واسعة لدعم:
• الوعي الظرفي
• دلالة وتحذير الأنشطة العدائية
• مراقبة المنطقة التكتيكية وحماية القوة
• الاستهداف
• تفوق المعلومات
• الأمن الداخلي (HLS) وحماية الحدود



IAI

ان شاء الله
وبعدد 2 اقل شي لعدة اعتبارات عملياتيه ...

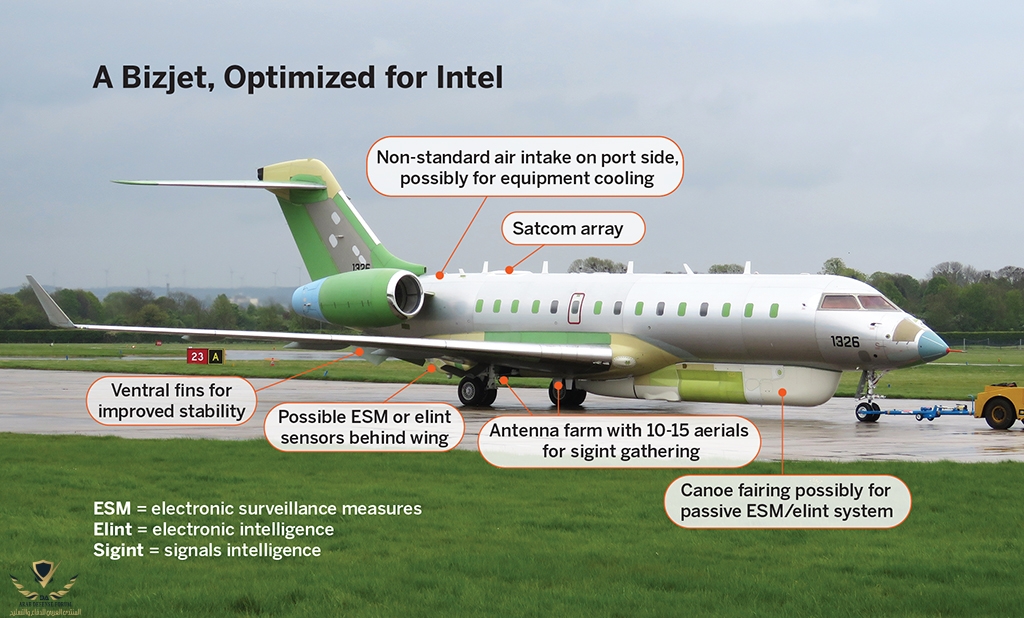

البرنامج الاماراتي المشابه بالتعاون مع مجموعة مارشال الانكليزيه شمل طائرتين استطلاع باستخدام منصة:

Bombardier Global 6000​





تحليل للانظمه المدمجه عليها :

وبعدد 2 اقل شي لعدة اعتبارات عملياتيه ...

البرنامج الاماراتي المشابه بالتعاون مع مجموعة مارشال الانكليزيه شمل طائرتين استطلاع باستخدام منصة:

Bombardier Global 6000​





تحليل للانظمه المدمجه عليها :
مشاهدة المرفق 611027

ما رأيك في هاته الطائرة أخي ؟

ما رأيك في هاته الطائرة أخي ؟
حقيقة لست مطلعا على تفاصيل قوة الانظمه المدمجه كي اقارنها مع الاسرائيليه او الامريكيه من رايثيون ولكن اعتقد انها من افضل مايمكن ان يعطى للعرب من تقنيه .... اما الاسرائيليه فلديها راداريين قويين خلفي وامامي اظافه للجانبي بنطاق ترددات مختلفين في آن واحد، هذا اهم مايميزها عن النسخه الاماراتيه ... ولكن بدون مجامله الاخوه بالامارات لايرضون الا بافضل تقنيه خاصة بهكذا منظومات او اصول ستراتيجيه،

حسب بعض المقالات على النت ان العديد من ال subsystems اسرائيليه وهي بلا شك متقدمه بهذا المجال مع ذلك لااستطيع نفي او اثبات ذلك لعدم وجود اي معلومات رسميه معلنه على مصدر وتفاصيل التجهيزات.

نظام EO / IR متعدد المستشعرات: قدرات عالية الوضوح ليلاً ونهارًا لاكتشاف الهدف والتعرف عليه وتحديده.

SIGINT Suite: تم تكليف ESM / ELINT بالبحث عن عمليات إرسال الرادار الأرضي واعتراضها وقياسها وتحديد موقعها وتحليلها وتصنيفها ومراقبتها من أجل إنتاج ترتيب إلكتروني للمعركة
(EOB).
HF COMINT و 3-D Direction Finder لتوفير موقع فوري ودقيق لأجهزة الإرسال HF.


الاتصالات الصوتية والبيانات: أنظمة ارتباط بيانات اتصالات SATCOM خفيفة الوزن أثناء الحركة ثنائية الاتجاه عريضة النطاق: HF / VHF / UHF جو-جو وجو-أرض.

- التوافق مع قابلية التشغيل البيني لحلف الناتو.


نظام التصوير المائل بعيد المدى:

صور عالية الدقة مرئية واستطلاعية بالأشعة تحت الحمراء من ارتفاعات عالية ومسافات طويلة.

مجموعة الحماية الذاتية النشطة والسلبية:

جهاز استقبال تحذير الرادار والليزر ، نظام التحذير من الاقتراب من الصواريخ ، الإجراءات المضادة (DIRCM ، CFDS).


- خوارزميات الذكاء الاصطناعي والتعلم الآلي المتقدمة والمعالجة الآلية التي تتيح دمج أجهزة الاستشعار المتعددة

- الإسناد الجغرافي للصور والفهرسة الجغرافية

- جيل الهدف

- الاستخراج التلقائي للكائنات المحددة من كمية كبيرة من بيانات الصور واكتساب الأهداف المتعقبة والمهمة للوقت

وبعدد 2 اقل شي لعدة اعتبارات عملياتيه ...

البرنامج الاماراتي المشابه بالتعاون مع مجموعة مارشال الانكليزيه شمل طائرتين استطلاع باستخدام منصة:

Bombardier Global 6000​





تحليل للانظمه المدمجه عليها :
مشاهدة المرفق 611027

بالأضافة الى نقطتين تعليق للذخائر او بصريات



- قدرات الوعي بالظروف المطلقة


- التنبيه والتحذير من الأنشطة العدائية


- مصممة لتحديات ساحة المعركة الحديثة


- الاستهداف



- أمن الوطن وحماية الحدود

بالأضافة الى نقطتين تعليق للذخائر او بصريات
ستكون اظافه ممتازه خاصة في اصطياد الاهداف حال رصدها آنيآ قبل اختفاءها Time-Critical Targeting/Targets باستخدام Stand-off Missiles لتكون بمأمن من دفاعات الخصم الجويه.... اما البصريات كما تفضلت مهمه لتاكيد الهدف بطريقين او ثلاثه double/triple redandancy detection خاصة مع التقدم الحاصل بمديات البصريات والتي وصلت الى +50 كم.


موضوع رائع اخي الحبيب تستاهل التقييم .

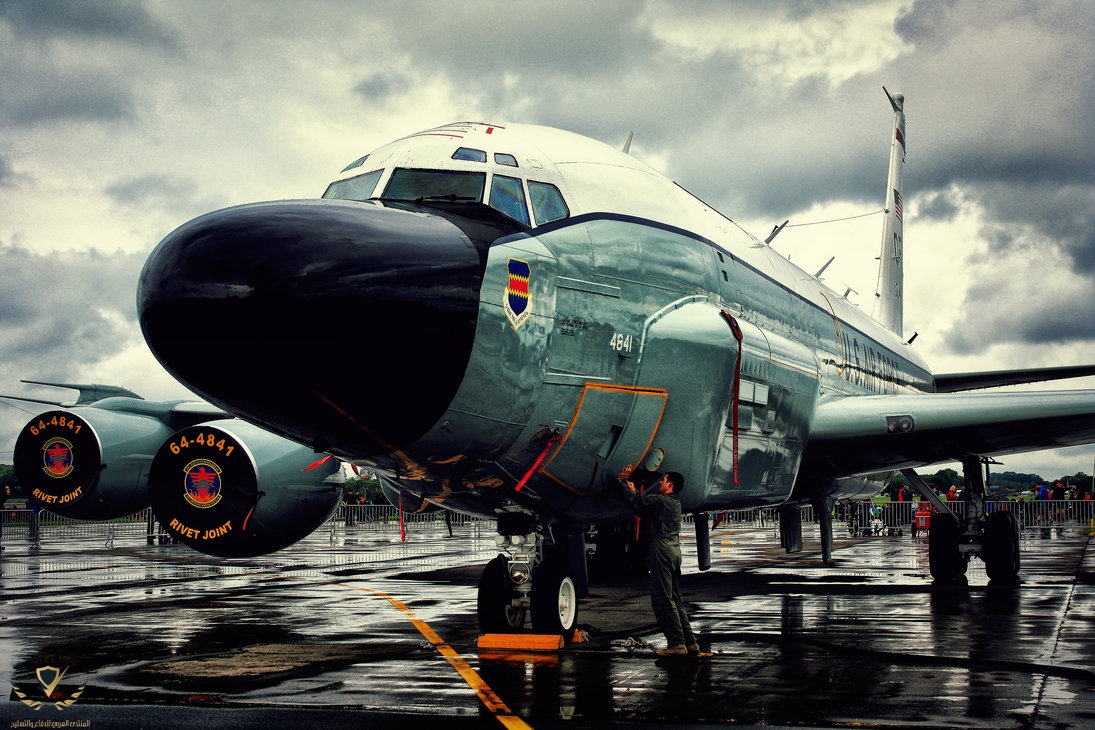

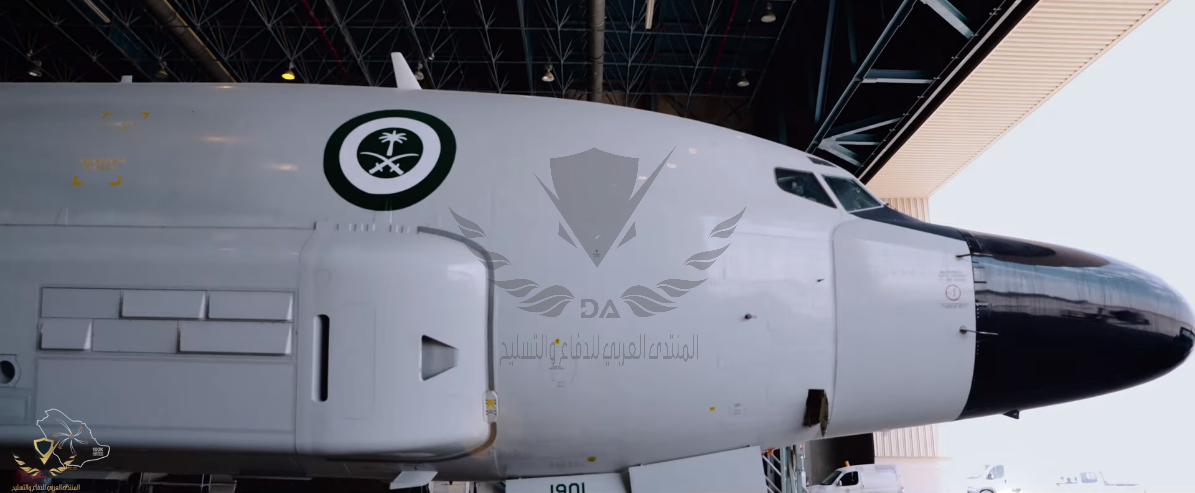

انف الخنزير غنيه عن التعريف استاذنا ، ياريت ال infographice لها للمقارنه... النقطه المهمه اخي ان المديات والخوازميات والدقه وووو عوامل مهمه لابد من معرفتها كي تكون المقارنه صحيحه ... بنفس الوقت هكذا اصول سريه لاينشر تفاصيلها لااسباب معروفه... اسمحلي بالتصويب الامارات والمملكه يمتلكون بفضل الله تعالة افضل منصات الاستطلاع الجوفضائيه.

التعديل الأخير:

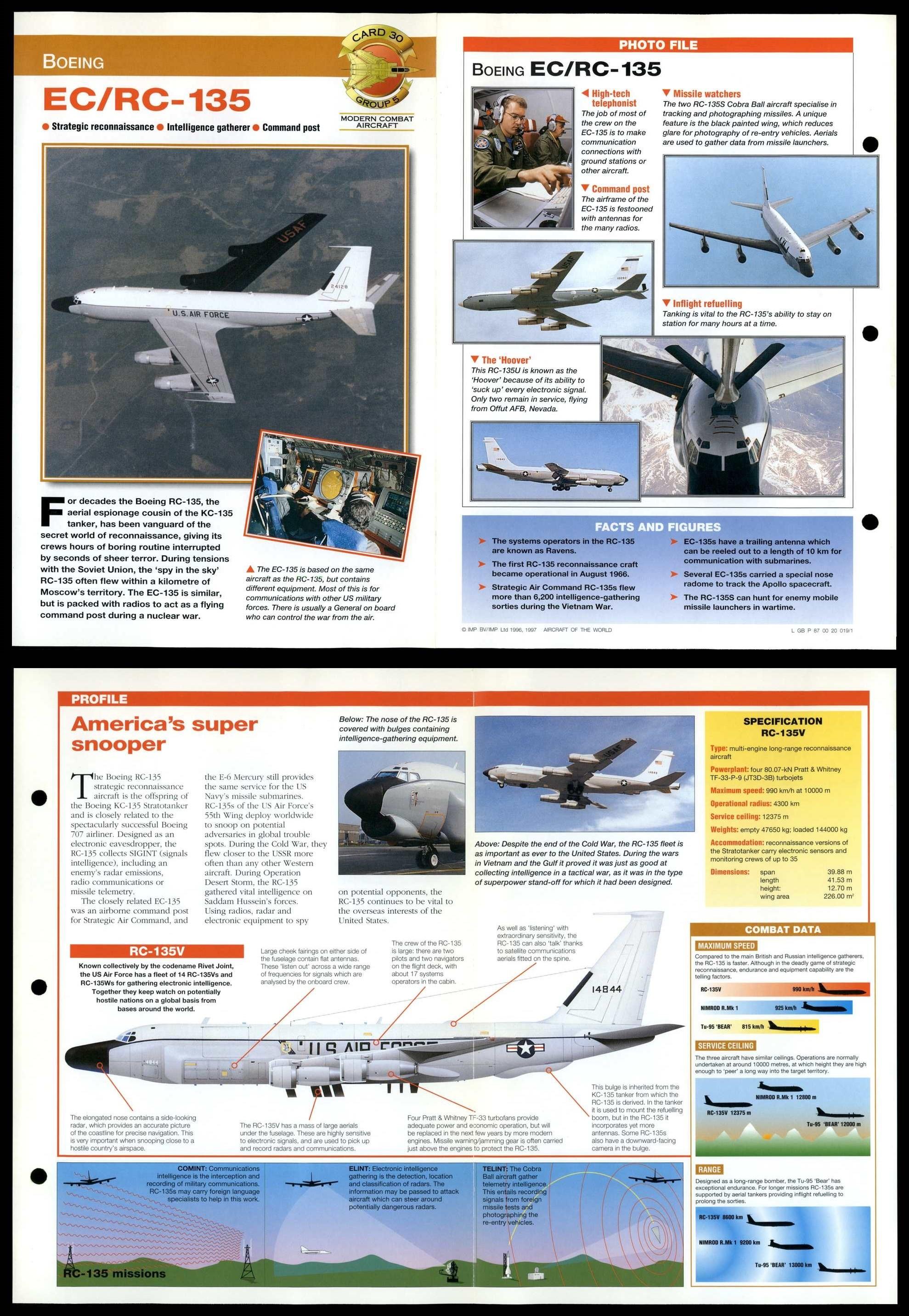

انف الخنزير غنيه عن التعريف استاذنا ، ياريت ال infographice لها للمقارنه.​

يوجد infographice لكنه قديم نوعاً ما ,


الطائرة أدخل عليها تحديثات عديدة سواء من بريطانيا او امريكا
وأخرهم الطائرات السعودية قبل عدة سنوات


مازالت بعض المعلومات للطائرة في محل سرية وغير معلنة خصوصاً بعد التحديثات الأخيرة
قام الأخ فادي الشام @فادي الشام سابقاً مشكوراً بشرح بعض من ادوارها وتقنياتها

  • مراقبة النشاط الإلكتروني للأعداء
  • تحليل و تسجيل الطيف الكهرومغناطيسي
  • توجيه صواريخ جو - أرض المتوسطة و البعيدة المدى
  • توفير المعلومات بالوقت الحقيقي لكل ما يجري في ساحة المعركة
  • التشويش و إعتراض و التنصت على إتصالات العدو و رادارته
  • تنفيذ هجمات و القيام بحرب إلكترونية إستباقية أو مضادة
  • تزويد الطائرات المأهولة و غير المأهولة بالمعلومات و توجيه أسلحتها
  • كشف مواقع رادارات العدو و توجيه الصواريخ المضادة للإشعاع لتدميرها



يوجد infographice لكنه قديم نوعاً ما , الطائرة أدخل عليها تحديثات عديدة
سواء من بريطانيا او امريكا , وأخرهم الطائرات السعودية قبل عدة اشهر


مازالت بعض المعلومات للطائرة في محل سرية وغير معلنة خصوصاً بعد التحديثات الأخيرة
قام الأخ فادي الشام @فادي الشام سابقاً مشكوراً بشرح بعض من ادوارها وتقنياتها

  • مراقبة النشاط الإلكتروني للأعداء
  • تحليل و تسجيل الطيف الكهرومغناطيسي
  • توجيه صواريخ جو - أرض المتوسطة و البعيدة المدى
  • توفير المعلومات بالوقت الحقيقي لكل ما يجري في ساحة المعركة
  • التشويش و إعتراض و التنصت على إتصالات العدو و رادارته
  • تنفيذ هجمات و القيام بحرب إلكترونية إستباقية أو مضادة
  • تزويد الطائرات المأهولة و غير المأهولة بالمعلومات و توجيه أسلحتها
  • كشف مواقع رادارات العدو و توجيه الصواريخ المضادة للإشعاع لتدميرها
لاشك ان المملكه رائده بهذا المجال ولاتبخل بتمويل اي تحديثات على منصات الاواكس او طائرات المهمات الخاصه بانواعها سواءا التكتيكيه او الاستراتيجيه ... تغطيهم اقمار ال EO و SAR والاتصالات... الاهل بالامارات تعاقدوا على خمسة اقمار SAR بدقه عاليه ، القمر الاول سيطلق بالربع الاول من العام القادم باذنه تعالى .... بانتظار اخبار طيبه عن اقتناء المملكه لاقمار الانذار المبكر للصواريخ البالستيه قريبا باذنه تعالى...
