رادار الإنذار المبكر OTH-B
(ELM-2040)

هو نظام رادار متقدم ينفذ الإنذار المبكر والتتبع والإشارة للصواريخ الباليستية بعيدة المدى والصواريخ التي تفوق سرعتها سرعة الصوت ، بالإضافة إلى أهداف (ABT) ) وأهداف سطح البحر - كلها على مسافات تصل إلى آلاف الكيلومترات.
تعمل بتردد عالٍ (3-30 ميجاهرتز) ، تستخدم OTH-B تقنية AESA الرقمية وتقنيات الموجة السماوية فوق الأفق (OTH) التي طورتها ELTA على مدى عقود من الخبرة في تصميم وتطوير رادارات الدفاع الجوي.

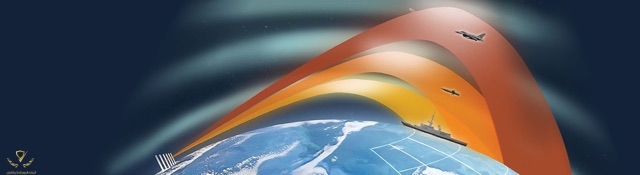

يرسل OTH-B شعاعًا راديويًا موجهًا إلكترونيًا في السماء ، حيث يرتد عن الأيونوسفير نحو السطح ثم يتم مسحه خطوة بخطوة عبر قطاع على نطاقات طويلة. تعكس الأهداف طاقة الرادار ، وترجعها إلى طبقة الأيونوسفير حيث تلتقطها هوائيات استقبال النظام. يمكن لموجات التردد الراديوي المرسلة أن تحقق مسافات طويلة جدًا ، تصل إلى آلاف الكيلومترات. علاوة على ذلك ، يرسل الرادار شكل موجة مستمرة ذات تردد خطي متكرر (FMCW) وبالتالي تحسين خرج الإرسال.

تعمل القدرة على اكتشاف التهديدات على هذه المسافات الطويلة على تحسين وقت التحذير بشكل كبير.
باستخدام أحدث التطورات في قوة معالجة الإشارات الرقمية ، طورت ELTA خوارزميات متقدمة لقمع الضوضاء والتداخل ، وتحسين الدقة وتصنيف الهدف ، وبالتالي تحويل تقنية OTH-B إلى حل عمل قابل للتطبيق وموثوق. النظام قادر على إجراء بحث مستقل لقطاع سمت يصل إلى 180 درجة مع وظائف تتبع متعددة: التتبع أثناء البحث ، والمسار الكامل المخصص ، وتتبع الأهداف المتزامن المتعدد.
بالإضافة إلى ذلك ، يوفر OTH-B تكوين دفاع جوي قريب المدى ، والذي يتيح اكتشاف وتتبع أهداف الطيران المنخفضة المحجوبة بالجبال أو الأشياء الأخرى التي تحجب خط الموقع.




الاكتشاف المستقل:

• الكشف عن الأهداف المنخفضة فوق
الأفق
• نطاقات تصل إلى آلاف الكيلومترات
• تغطية زاويّة واسعة ومرنة
■ إمكانية التشغيل البيني مع نظام الدفاع الجوي للدولة

متعدد الأغراض:

• الإنذار المبكر لجميع أنواع الأهداف
• مراقبة جوية واسعة النطاق للطائرات وأهداف طيران منخفضة
• المراقبة البحرية

■ يقوم وضع تكوين "الدفاع الجوي" باكتشاف وتتبع الأجسام الطائرة المنخفضة المحجوبة بواسطة تضاريس تصل إلى مئات الكيلومترات


رادار اكثر من ممتاز و نفس الكلام بالنسبة للموضوع الجميل 🌹

رادار مثل هذا وسط البلاد
سيوفر انذار مبكر رائع

شي ناس فرحانين بريزوناس ::Lamo::ألف ألف مبروك لكولومبيا لانها اقتنت هذا الرادار

https://defense-arab.com/vb/threads/151930/

شوفوا التعليقات كانت اية علي رادارات OTH
النقاش كان ومازال حول مايزعمه اصحاب الريزوناس بأن رادارات OTH تقوم بتوجيه الصواريخ للهدف وهذا غير صحيح
هذه رادارات انذار مبكر بمديات كبيرة للغاية فقط وهو ماستقرأه بالموضوع هنا

النقاش كان ومازال حول مايزعمه اصحاب الريزوناس بأن رادارات OTH تقوم بتوجيه الصواريخ للهدف وهذا غير صحيح
هذه رادارات انذار مبكر بمديات كبيرة للغاية فقط وهو ماستقرأه بالموضوع هنا
الناس كانت تدعي انه يكتشف الاهداف الشبحية و لم اشاهد احد ادعي انه يوجه صواريخ

و المشكلة اصلا في التعليقات ان كلامهم انها تكنولوجيا قديمة و غير مهمة و كلها عيوب و امريكا تخلت عنها 🙃

الناس كانت تدعي انه يكتشف الاهداف الشبحية و لم اشاهد احد ادعي انه يوجه صواريخ

و المشكلة اصلا في التعليقات ان كلامهم انها تكنولوجيا قديمة و غير مهمة و كلها عيوب و امريكا تخلت عنها 🙃
النقاش الذي كانت فيه الحرب مشتعلة وردود بأعداد كبيرة هو حول التوجيه , اما الموضوع الذي وضعته انت به بضعة ردود فقط ولا يستحق ان يسمى نقاش

رادارات OTH ضعيفة و تفتقر الى الدقة ولا تصلح لشيء
انا ضد تشغيلها
وهي خردة في الأول و الأخير

رادارات OTH ضعيفة و تفتقر الى الدقة ولا تصلح لشيء
انا ضد تشغيلها
وهي خردة في الأول و الأخير

يــا سبحان يهوه ... فقط قبل اشهر كنتم تطبلون للريزونانس و انه يلتقط حبات البازلاء فوق صحن جلالة الملك بالرباط .. الآن صارت خردة ؟؟
