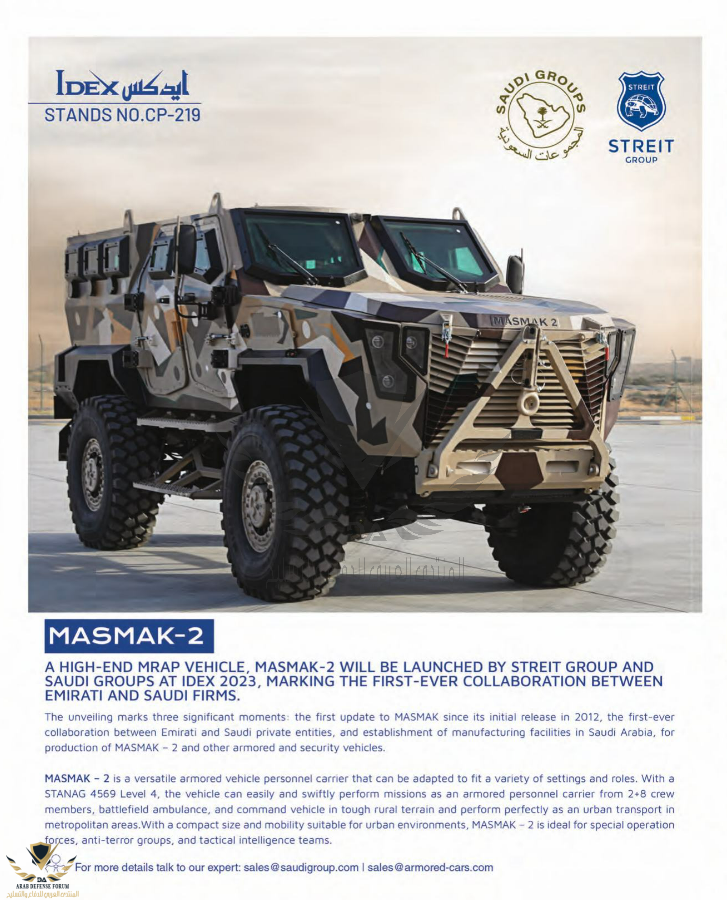

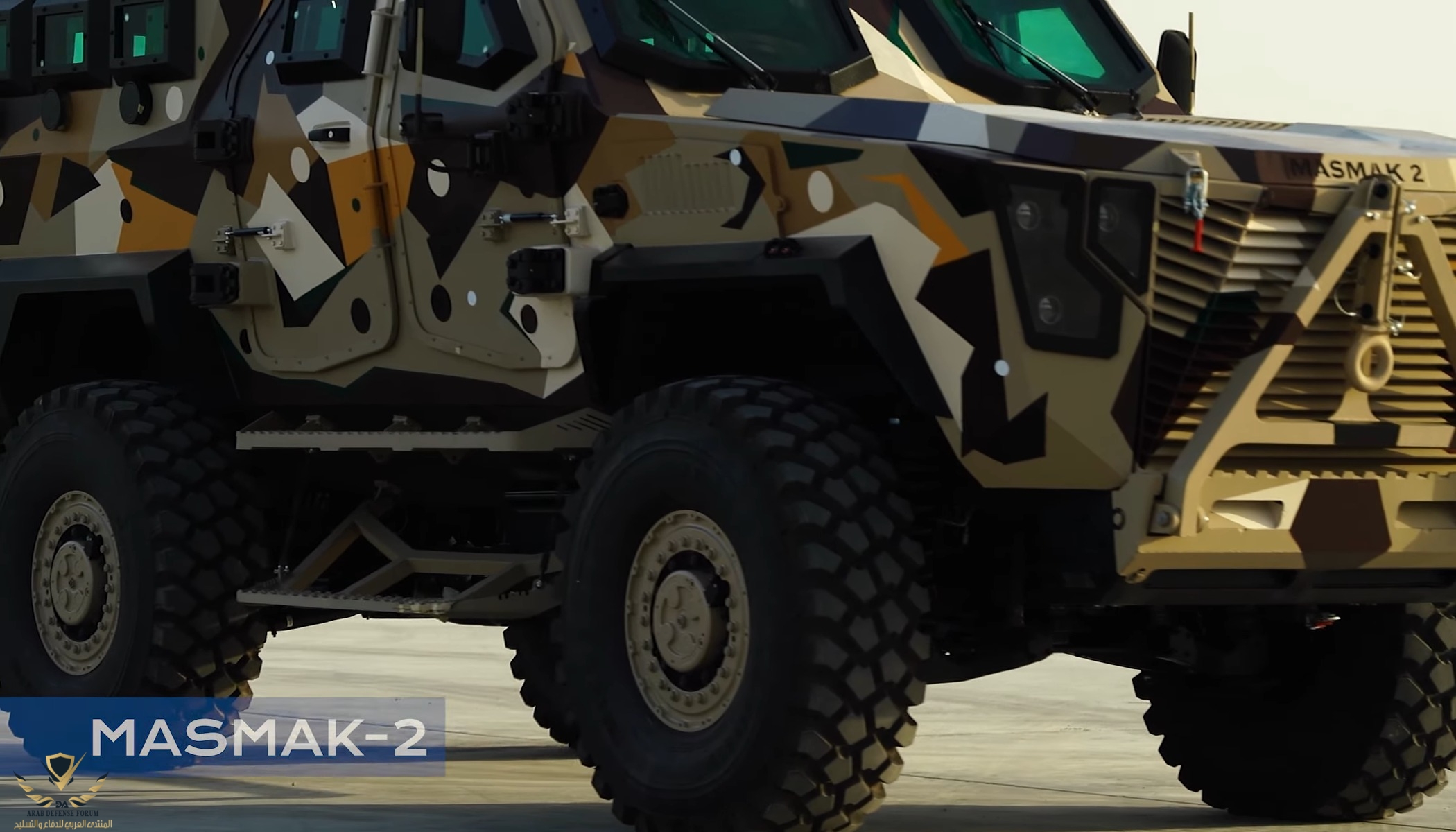

في معرض آيدكس 2023 أعلن عن التعاون بين مجموعة الصناعات العسكرية السعوديةو شركة Streit لانتاج عربة Masmak-2 التى تعتبر تطورًا من طراز Masmak-1 بمايلبي احتياجات العملاء.

بهدف زيادة الحماية والقوة وكسب مساحة أكبر بالداخل بدأ التعاون مع الشركة السعودية منذ مرحلة التصميم ، وقد تم بالفعل اختبار النموذج الأولي بدقة فى المجمع الجديد الذي يتم إنشاؤه في ضواحي مدينة الرياض ، في المنطقة الصناعية تم بالفعل اختبار النموذج الأولي من Masmak-2.

قال محمد المطيري ، الرئيس والمدير التنفيذي لمجموعة الصناعات العسكرية السعودية "القوات السعودية تتجه نحو MRAPS" ، مشددًا على أن نطاق المركبات الذي يبلغ 1200 كيلومتر بسرعة 80 كيلومترًا في الساعة لا مثيل له في السيارات الأخرى من فئتها ، وهذا أيضًا بفضل خزان الوقود 430 لترًا. هذا ، بالإضافة إلى جميع الأنظمة الفرعية الرئيسية مثل المحرك وناقل الحركة ، محمية بالكامل. يضمن الهيكل السفلي على شكل حرف V حماية المستوى 4 أ / ب وفقًا لمعيار STANAG 4569 ويمكنه تحمل انفجار جانبي يبلغ 50 كجم من مادة تي إن تي على مسافة 5 أمتار. الحماية الباليستية الأساسية هي المستوى 3 ، ولكن يمكن زيادتها إلى المستوى 4 باستخدام مجموعة إضافية.

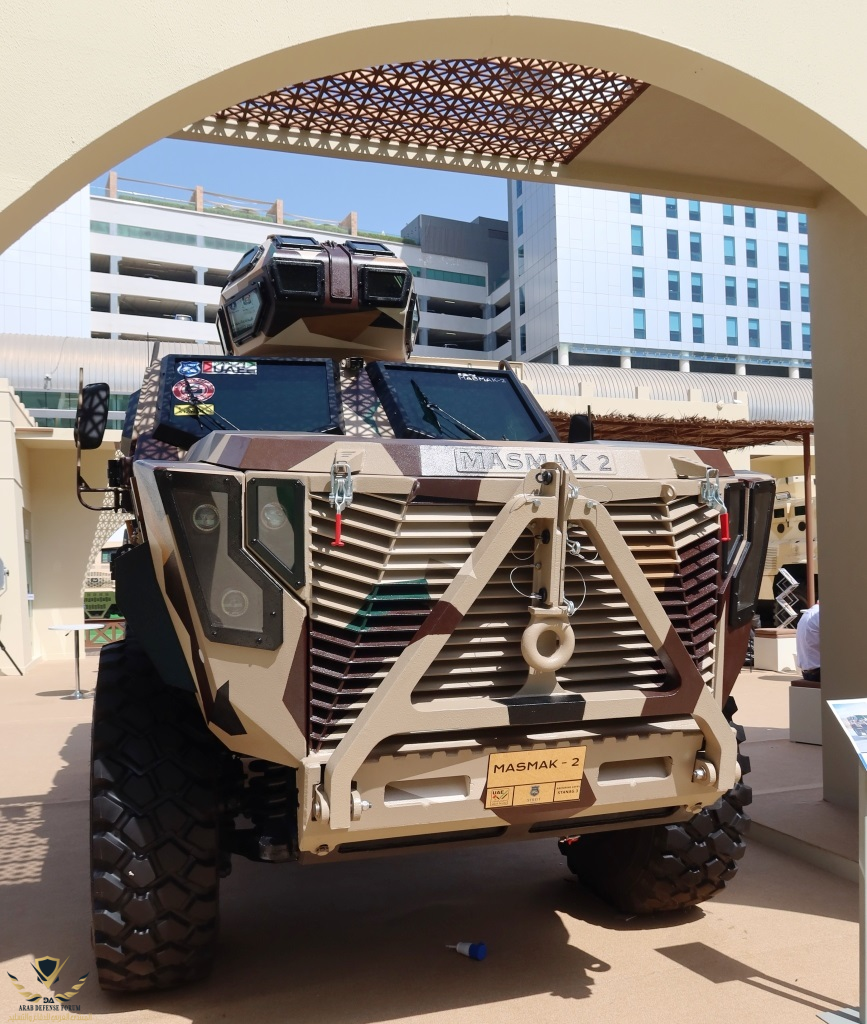

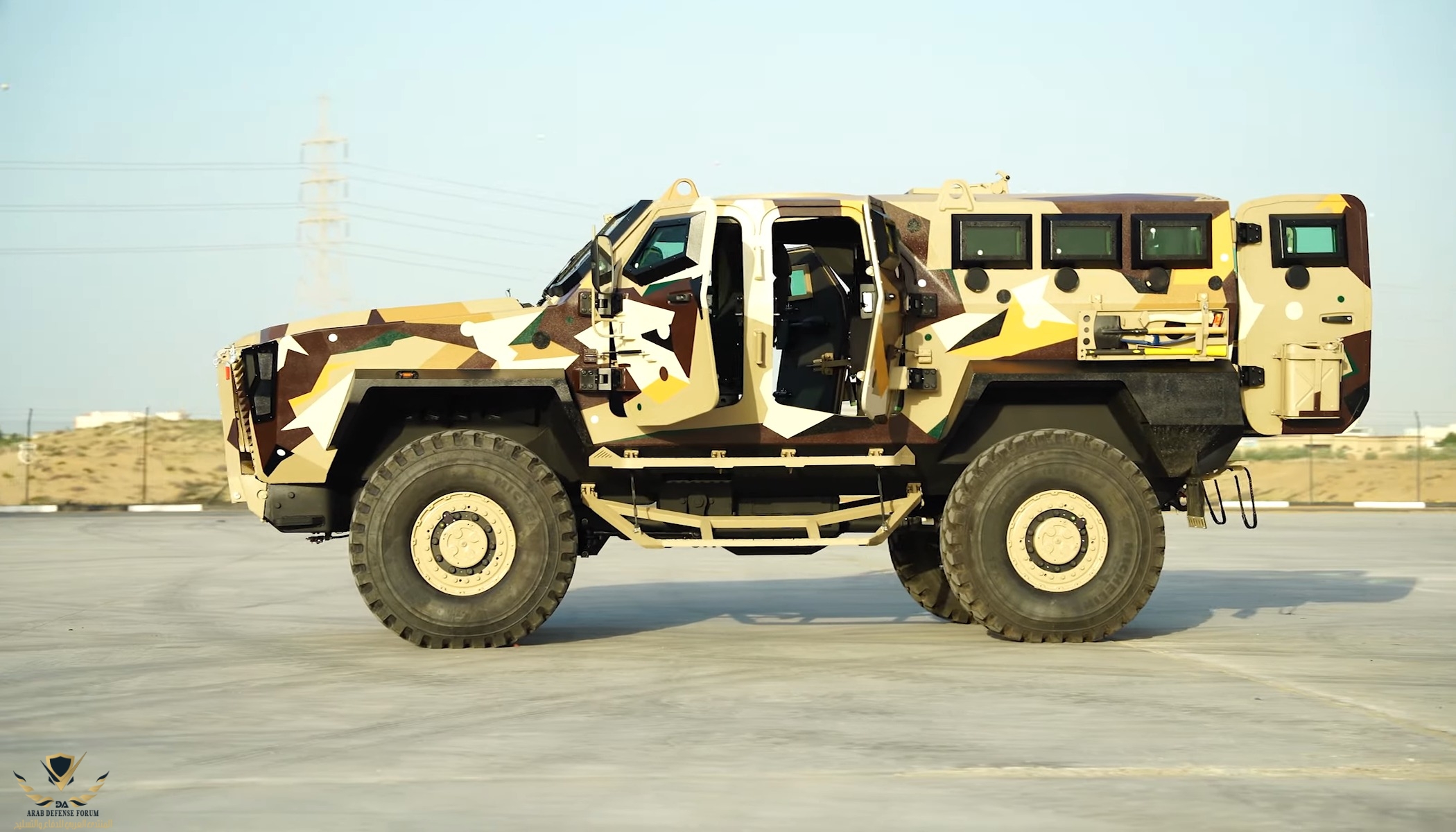

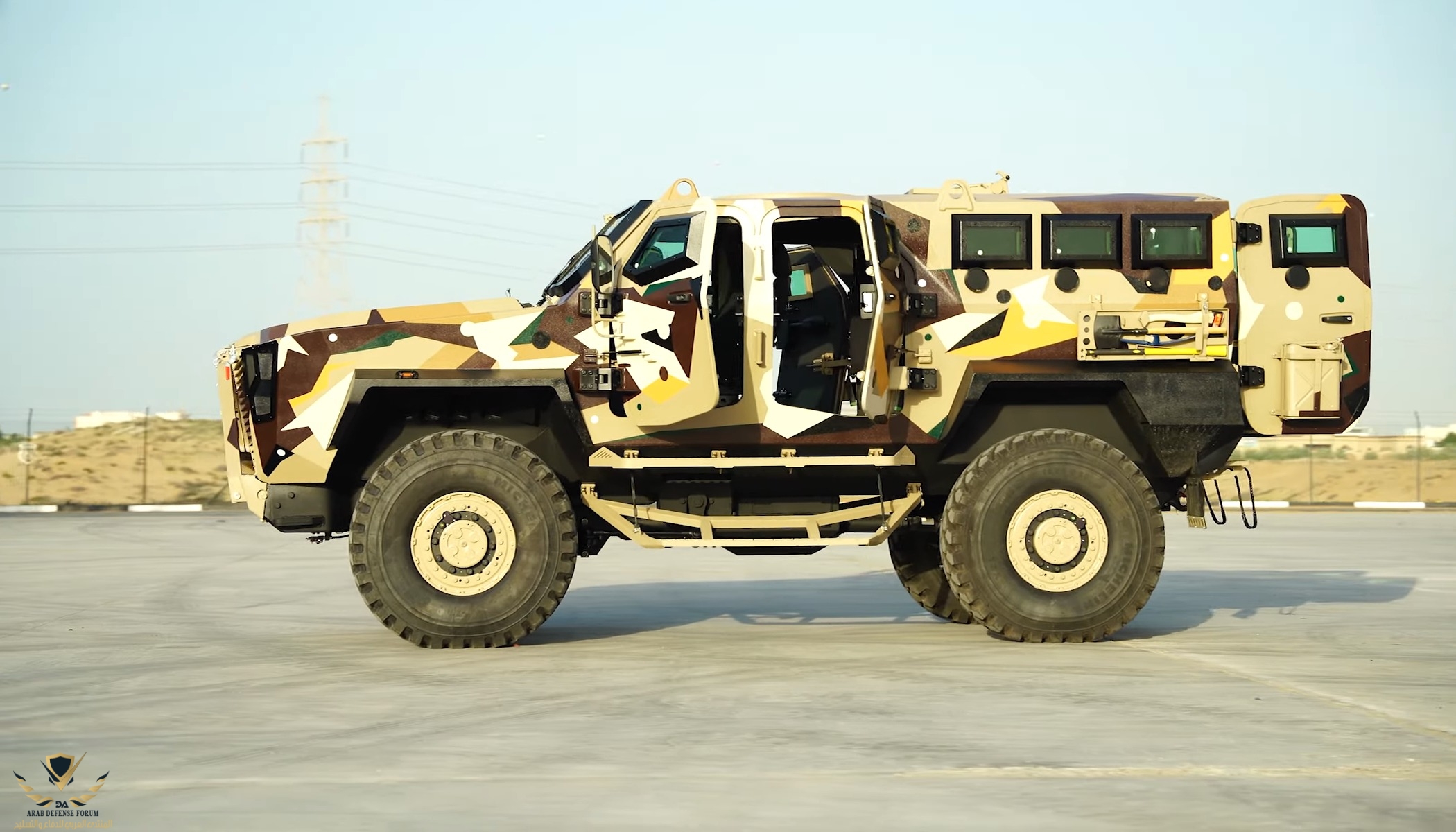

أبعاد عربه Masmak-2

الطول 6.4 مترًا والعرض2.54 مترًا وارتفاع 2.85 مترًا ،







تعمل عربه Masmak-2 على محرك ديزل سداسي الأسطوانات يعمل بالديزل بقوة 450 حصان ، مقترن بناقل حركة أوتوماتيكي ، مما يمنح السيارة سرعة قصوى تبلغ حوالي 150 كم / ساعة.








يضمن الهيكل السفلي على شكل حرف V حماية المستوى 4 أ / ب وفقًا لمعيار STANAG 4569 ويمكنه تحمل انفجار جانبي يبلغ 50 كجم من مادة تي إن تي على مسافة 5 أمتار. الحماية الباليستية الأساسية هي المستوى 3 ، ولكن يمكن زيادتها إلى المستوى 4 باستخدام مجموعة إضافية.
تعمل عربه Masmak-2 على محرك ديزل سداسي الأسطوانات يعمل بالديزل بقوة 450 حصان ، مقترن بناقل حركة أوتوماتيكي ، مما يمنح السيارة سرعة قصوى تبلغ حوالي 150 كم / ساعة.

ما شاء الله، الجراح شعلة من نشاط (y) عموما مواصفات العربة جيدة جدا خصوصا مستوى الحماية البالستي الذي تعرضه لركابها !!! المحرك ذو قابلية خرج ممتازة بالمقارنة إلى فئتها، لكن بالطبع هي لن تجرؤ على بلوغ السرعة المذكورة مع هذا الإرتفاع عن السطح !!

ما شاء الله، الجراح شعلة من نشاط (y) عموما مواصفات العربة جيدة جدا خصوصا مستوى الحماية البالستي الذي تعرضه لركابها !!! المحرك ذو قابلية خرج ممتازة بالمقارنة إلى فئتها، لكن بالطبع هي لن تجرؤ على بلوغ السرعة المذكورة مع هذا الإرتفاع عن السطح !!

استاذ A anwaralsharrad

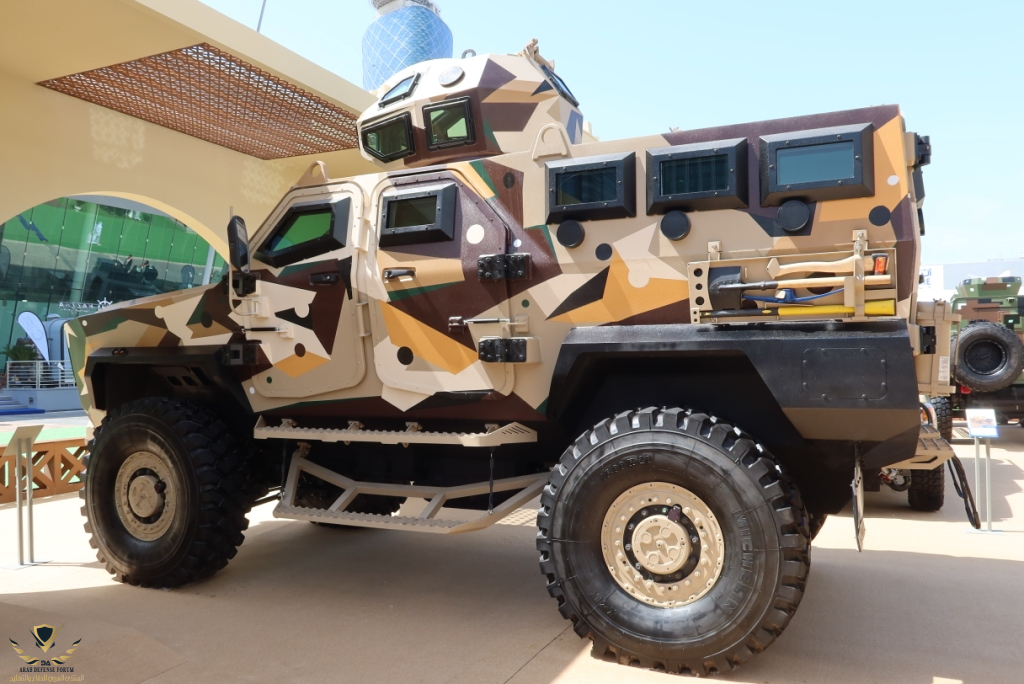

بامانه ازدواجية الابواب الخلفية لها ميزة ممتازة لدخول وخروج الطاقم بمرونه لاتعرقل حامل المعدة او السلاح خصوصا حال التعامل مع هدف عند توقف العربة


بامانه ازدواجية الابواب الخلفية لها ميزة ممتازة لدخول وخروج الطاقم بمرونه لاتعرقل حامل المعدة او السلاح خصوصا حال التعامل مع هدف عند توقف العربة

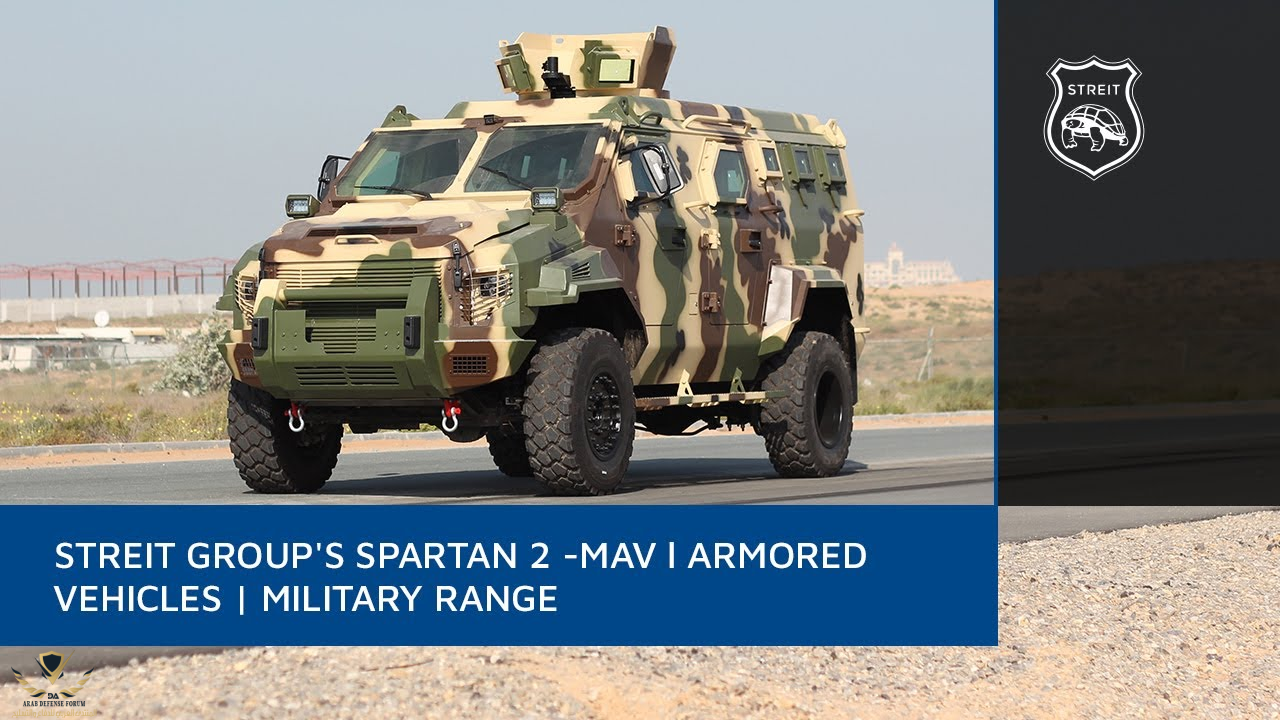

أعتقد هي ذاتها SPARTAN-MAV أم هناك إختلاف؟

ذكرتني بالرنج اوفر موديل اواخر الثمانينات كان دايما يقلب مع اي لفة.

أحد مساوىء تصميم القاع على هيئة V كما هو الحال مع أغلب عربات MRAP هو في تحصيل هذه العربات مراكز ثقل مرتفعة نسبياً Centre of gravity مما يؤثر على استقرارها أثناء المناورة والإنعطاف !!! فزيادة الارتفاع ومسافة المباعدة عن الأرض، تعني تباعاً رؤية أعظم لقائد العربة لكنها في ذات الوقت تنتج مركز ثقل أعلى، الذي بدوره يضعف الاستقرار والثبات العام للعربة impairs stability.

التعديل الأخير:
سلبيات ظاهرة كان على المصمم تفاديها في النموذج التخطيطي أو الهيكل الأولي !!


الإسم ذكرني بمدرعة بارامونت الجنوب افريقية
إلي اخذت رخصة تصنيعها الهند

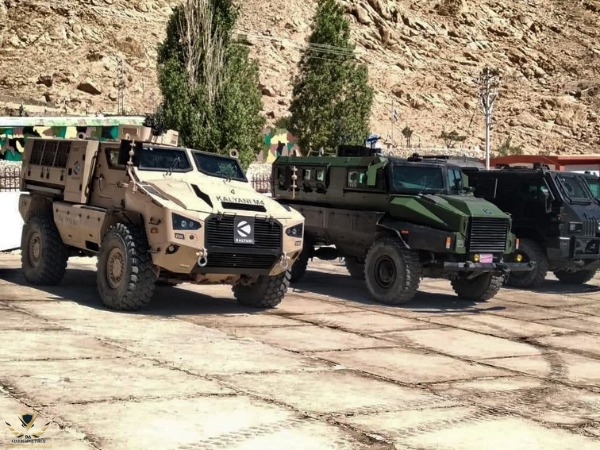

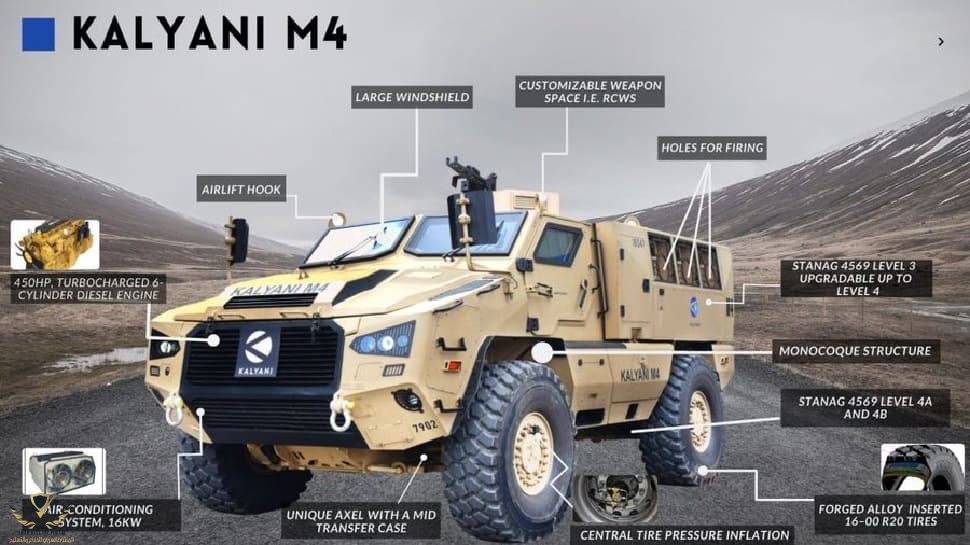

تحت مسمى كالياني M4

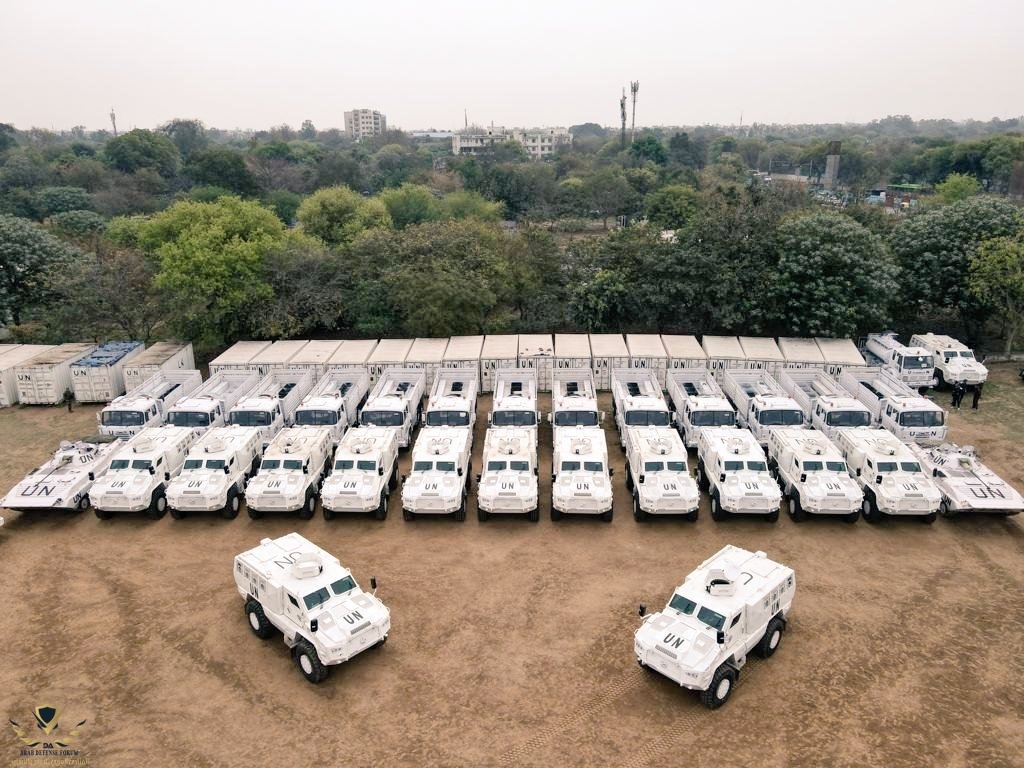

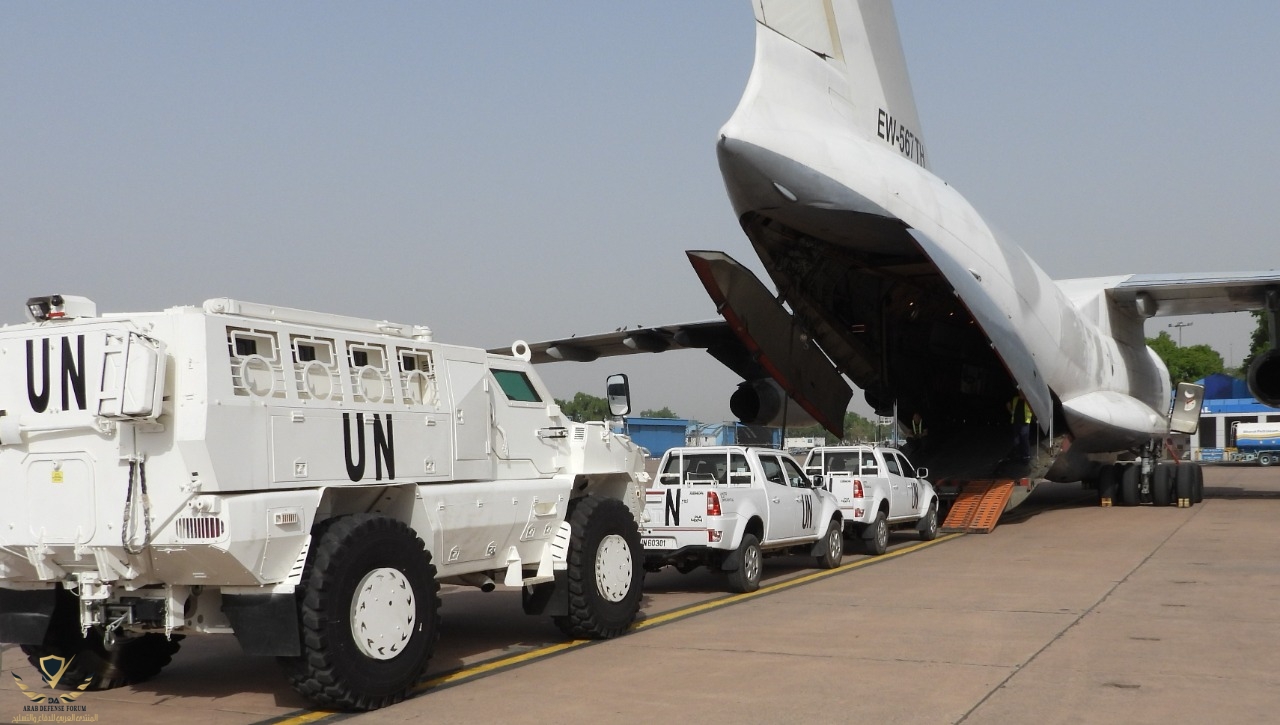

وشاركت بها في مهمة حفظ السلام

في جنوب السودان

الهند تضرب رواتب من الأمم المتحدة وتجرب المدرعات في بيئة عمليات
(لعبوها صح)

التعديل الأخير:
ماتصلح للكثبان الرملية. ارتفاعها غير كافي عشان تتفادى التعلق بين الكثبان. اذا يبغون يحلون هالمشكله يا يزيدون كفر ثالث يا يرفعونها زيادة

ما شاء الله، الجراح شعلة من نشاط (y) عموما مواصفات العربة جيدة جدا خصوصا مستوى الحماية البالستي الذي تعرضه لركابها !!! المحرك ذو قابلية خرج ممتازة بالمقارنة إلى فئتها، لكن بالطبع هي لن تجرؤ على بلوغ السرعة المذكورة مع هذا الإرتفاع عن السطح !!
استاذنا الكريم،

لايخفى عليكم التطور الكبير الحاصل بالسنوات الاخيره فيما يخص استعمال البطاريات والمحركات الكهربائيه سواء بالمركبات او الشاحنات.....

هل عندكم وقت او رغبه لكتابه موضوع عن استخدام نفس المفهوم او الهجيني مع المركبات العسكريه بمختلف انواعها ومن ضمنها المدرعات المدولبه ؟؟؟ (طبعا باسثناء المجنزرات لحاجتها لطاقه عاليه).

ممكن نساهم معكم بما لدينا من معرفة بهذا المجال لاثراء الموضوع .... مع وافر التقدير

نعم هي كذلك وبرأيي الشخصي هي نقائص تحسب على التصميم وإن كان يمكن تفاديها بسهولة !!!

استاذ تفضل بالملاحظات او (سلبيات)

استاذنا الكريم،

لايخفى عليكم التطور الكبير الحاصل بالسنوات الاخيره فيما يخص استعمال البطاريات والمحركات الكهربائيه سواء بالمركبات او الشاحنات.....

هل عندكم وقت او رغبه لكتابه موضوع عن استخدام نفس المفهوم او الهجيني مع المركبات العسكريه بمختلف انواعها ومن ضمنها المدرعات المدولبه ؟؟؟ (طبعا باسثناء المجنزرات لحاجتها لطاقه عاليه).

ممكن نساهم معكم بما لدينا من معرفة بهذا المجال لاثراء الموضوع .... مع وافر التقدير

أنا من أنصار المجنزرات ودائم النقد للمدولبات ولي أسبابي في ذلك !!! إذ أردت إستاذي، أفتح أي موضوع عن المجنزرات وسأشارك فيه بإذن الله.. تحياتي.

اسجل اعجابي الشديد بجميع تفاصيل المدرعه


وعن ملاحظات الاخوه كالدعاسات فاعتقد انها قابله للطي او مرنه بمعنى ان اي احتكاك قوي ترتفع لاعلى وليست مثبته وذلك يظهر من خلال الفصالات المثبته بقاعدتها

والابواب لا خلاف عليه ان طريقة الفتح باسلوب الروز رايس كما هو متعارف عليه هو الافضل من ناحية سهولة الدخول والخروج

اما عن الثبات بسبب الارتفاع فلا ننسى دور الوزن كلما زاد الوزن زاد ثبات المركبه وعوامل اخرى كعرض الاطارات وقرب وبعد المحاور

فبالمجمل تصميم رائع

أنا من أنصار المجنزرات ودائم النقد للمدولبات ولي أسبابي في ذلك !!! إذ أردت إستاذي، أفتح أي موضوع عن المجنزرات وسأشارك فيه بإذن الله.. تحياتي.
رايك له كل الاحترام، خاصة وان هذا مجالكم واكيد لديكم اسباب عمليه مقنعه لهذه الميل، مع ان المدولبات كمنصات متنوعه انتشرت بشكل كبير بالخليج بمعنى ان لها قبوليه جيده من قبل المشغل خاصه من الناحيه العملياتيه ولكن بالتاكيد للتضاريس الغير الرميله ....

نعدل السوال السابق ... كثير من المنصات البريه المتحركه تتطلب طاقه كهربائيه عاليه سواء مركبات اطلاق الصواريخ او الردارات او الطاقه الموجهه وكما تعلمون حصلت طفره كبيره بالسنوات الاخيره بمجال البطاريات الكهربائيه ... نريد موضوع كيف ممكن عمليا استثمارها بجعل المحركات hybrid لتامين طاقه شبه مستدامه بلوجستيك اقل تعطي مرونه اعلى للمنصات مقارنة بمحركات الاحتراق الداخلي وما يتطلبه من مولدات الكهرباء مصاحبه والوجستيك ... انتهت مداخلتي وارجو المعذره من الجميع للخروج عن الموضوع.

أنا من أنصار المجنزرات ودائم النقد للمدولبات ولي أسبابي في ذلك !!! إذ أردت إستاذي، أفتح أي موضوع عن المجنزرات وسأشارك فيه بإذن الله.. تحياتي.
بحكم تخصصك ماهو البديل المناسب لعربات M113 والتي تتواجد باعداد كبيره في الجيوش الخليجيه وخصوصا السعوديه

لاحظ ان زاوية الدخول للابواب في الاوشكوش تساوي ٩٠ درجة وهي الزاوية المثلى عكس المصمك تسبب ضيق الدخول للافراد ومعداتهم
اعتقد انه يقصد امر اخر
اما الزاوية

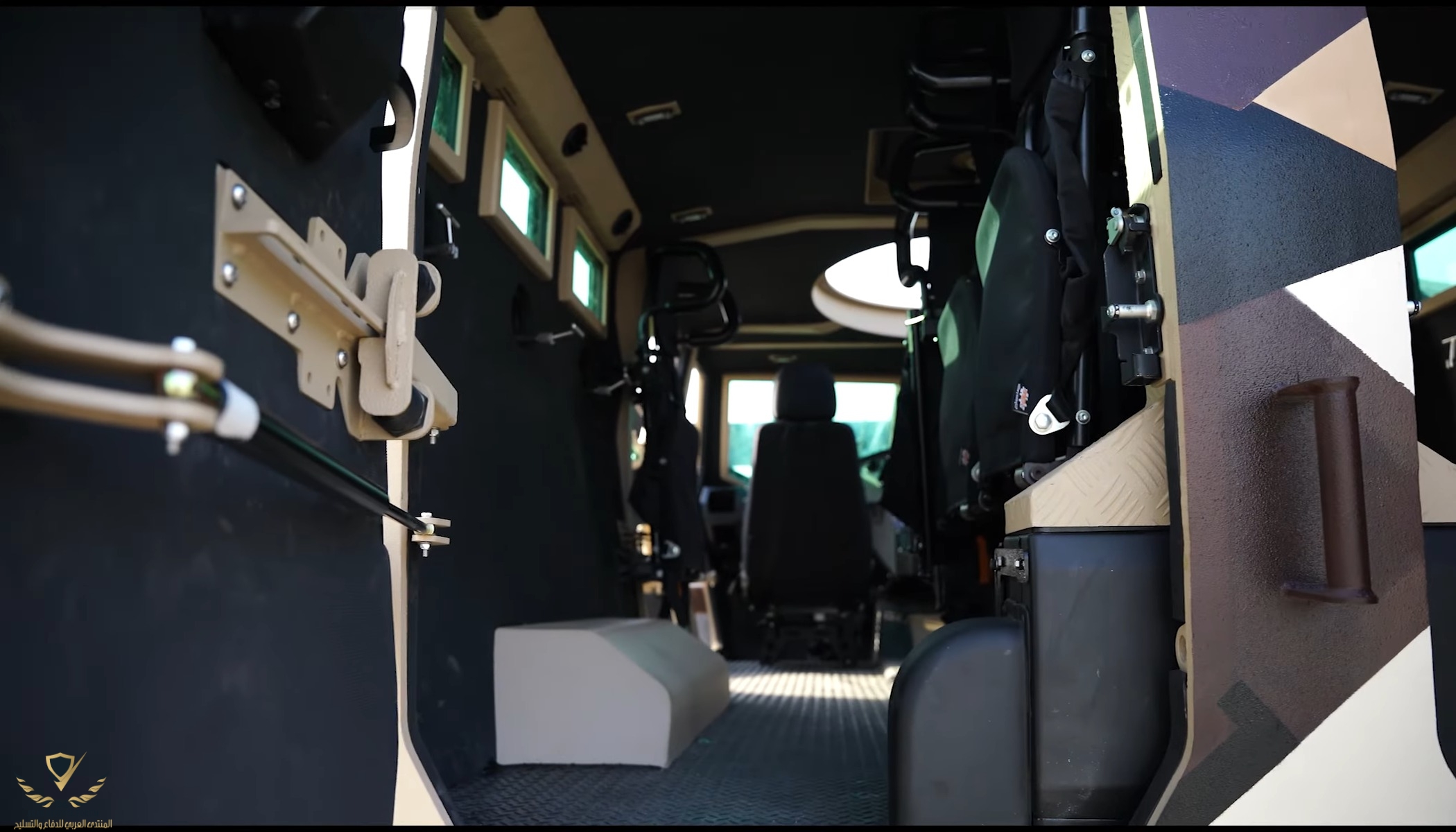

فصالات الابواب خارجيه بالكامل وممكن تفتح بزاويه اكبر بكثير من 90
لكن تم اضافة مساعد هوائي لاضافة مقاومة لمنع انغلاق الابواب (يكون تركيز الجندي على نفسه اثناء الدخول والخروج والباب مفتوح وثابت)
حتى لو في رياح او مشابه تقاومه

شاهد الصور
