منظومة الدفاع الجوي HQ-12

[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

منـــــظـــــــومــــــــة HQ-12

تسمية الجيش الصيني HQ-12 ، تسمية الناتو KS-1 .
المنظومة من تصميم و انتاج Jiangnan Space Industry Group .
و هي عبارة عن منظومة دفاع جوي قصير / متوسط / بعيد المدي .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

• تستطيع المنظومة التصدي الي الطائرات التي تحلق على ارتفاع منخفضة و الصواريخ الباليستية متوسطة المدى و صواريخ الكروز و الطائرات بدون طيار .

• تم تصميم HQ-12 بشكل أساسي لتدمير الطائرات بدون طيار و المروحيات ، ولكن بدائلها الأكثر تقدمًا قادرة أيضًا على تدمير الصواريخ الباليستية وصواريخ كروز التي تطير بسرعات تتجاوز 3 ماخ . يوفران KS-1A /1C حماية موثوقة للأصول العسكرية الصينية و المدن الساحلية . علاوة على ذلك ، فإن التطوير HQ-22 و نسخته التصديرية FK-3 يوفران الحماية بعيدة المدي مع احتماليات قتل عالية .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

النسخ و المتغيرات

1- HQ-12A (KS-1A)

بمدي يتراوح بين 5 الي 50 كيلو متر ، مع رادار HT-233 متعدد الوظائف - كشف/توجيه - و بمدي 50 كيلو متر او رادار H-200 ايضا متعدد الوظائف و بمدي 70 كيلو متر .

2- HQ-12C (KS-1C)

بمدي يتراوح بين 5 الي 70 كيلو متر ، مع رادار H-200 متعدد الوظائف - كشف/توجيه - و بمدي 70 كيلو متر .

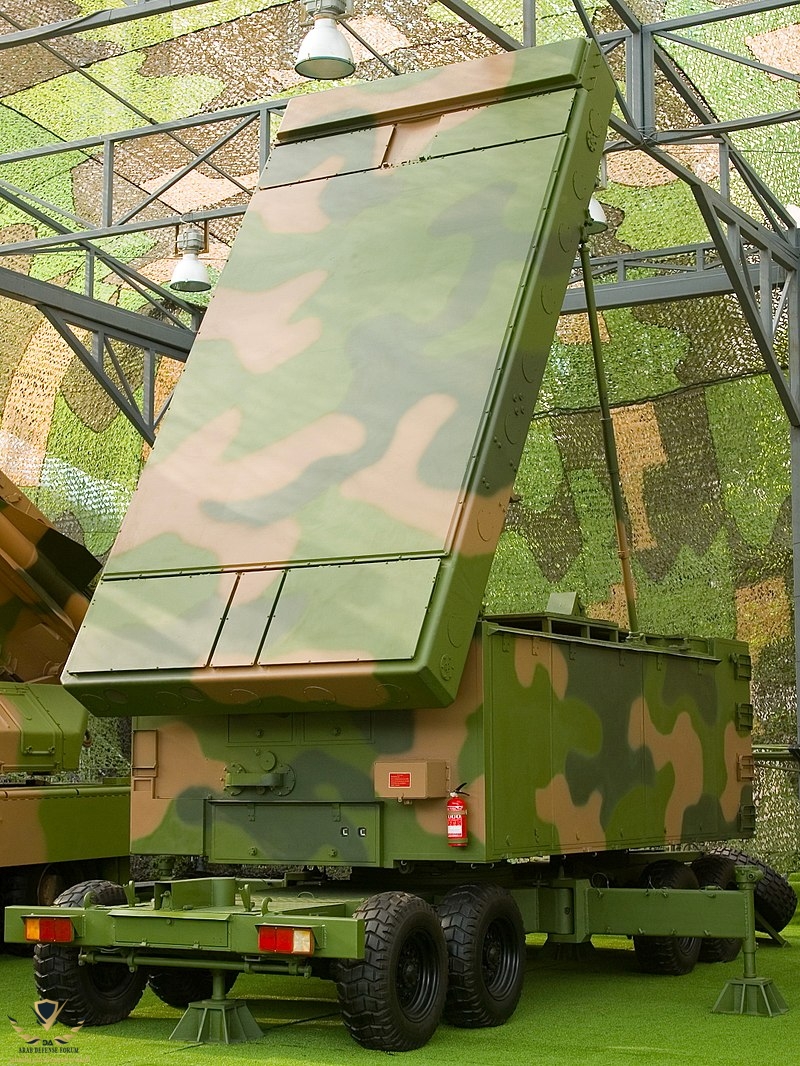

رادار H-200



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

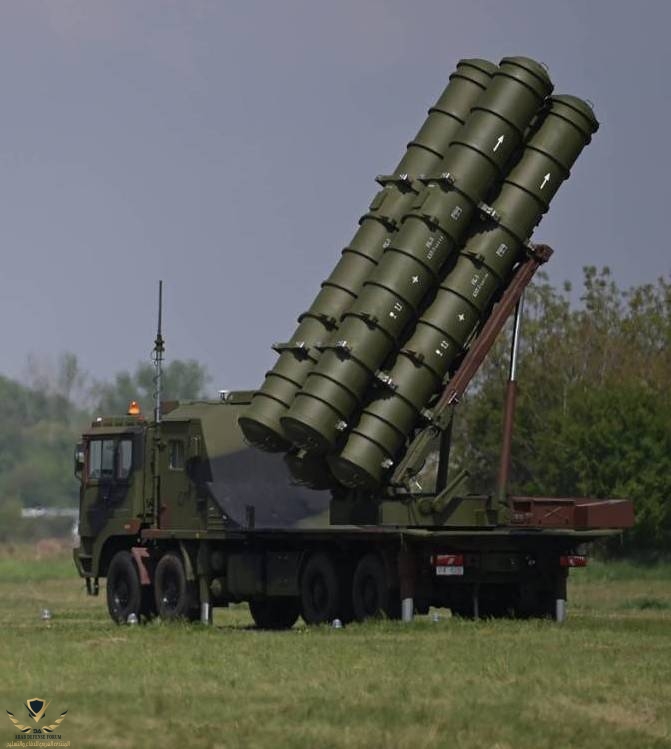

3- HQ-22 / FK-3

بمدي يتراوح بين 150 الي 170 كيلو متر ، مع رادار H-200 متعدد الوظائف - كشف/توجيه - و بمدي 70 كيلو متر .
نقطة هامة : تم تجهيز الصواريخ برادار شبه نشط CNS يكمله خط قيادة لاسلكي ثنائي الاتجاه لنقل البيانات . حيث يتم التحكم في رحلة الصاروخ بواسطة نظام توجيه مشترك خلال المرحلة الأولى من الرحلة (حتى 75 كم) ، ثم يتم الانتقال لتوجيه قيادة الراديو ، الي نهاية الرحلة - بطريقة TVM ( يشير المسار عبر الصاروخ أو TVM إلى تقنية توجيه الصواريخ التي تجمع بين ميزات شبه صاروخ موجه بالرادار النشط SARH و توجيه الأوامر اللاسلكية ) ، ادي هذا الجمع بين توجيه القيادة مع التوجيه الشبه نشط الي تقليل حساسية النظام للتدابير المختلفة للردود الإلكترونية ، مما يجعل من الممكن ضمان طيران الصاروخ على المسارات المثلى وضرب الأهداف بكفاءة عالية .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

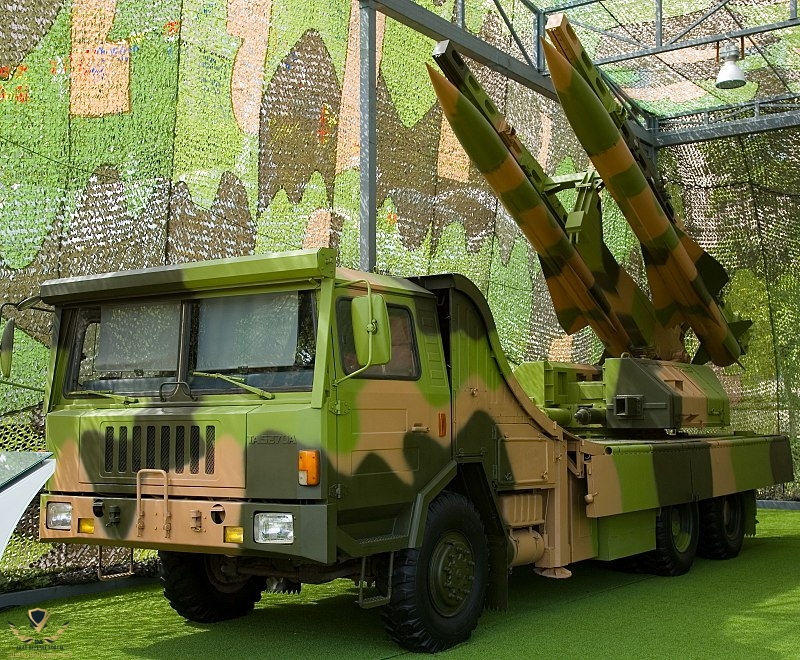

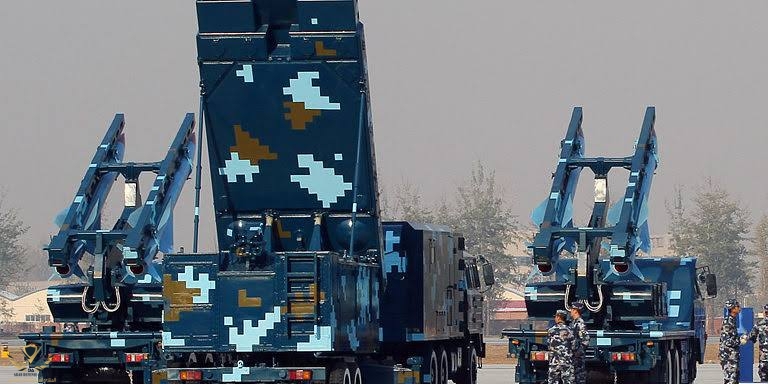

تـــتــــــــكون بطارية HQ-12 الواحدة من عربة رادار المصفوفة المرحلية متعدد الوظائف و 4 عربات قواذف كل واحدة تحمل صاروخين بإجمالي 8 صواريخ الي جانب 16 الي 18 صاروخ اخر مخزن .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

نـــــــظــــــــره تاريخية سريعة

• في عام 1989 تم اختبار بنجاح نموذج أولي من طراز HQ-12 لأول مرة .

• في عام 1994 استكمال اعمال التطوير .

• في عام 1998 مجموعة جيانغنان لصناعة الفضاء تكشف علنا عن HQ-12 في معرض تشوهاى الجوي .

• في 2005 كشف النقاب عن KS-1A .

• في عام 2005 ماليزيا توقع مذكرة تفاهم لشراء KS-1A من الصين .

• في عام 2007 دخول المنظومة لدي جيش التحرير الشعبي .

• يوليو 2015 ميانمار تتلقي الدفعة الاولي من منظومة KS-1A من الصين .

• فبراير 2016 تبيع الصين سرا بطاريتين من طراز KS-1A واحدة لتركمانستان و الأخرى لأوزبكستان .

• في سبتمبر 2016 تايلاند توقع مذكرة تفاهم لشراء KS-1A من الصين .

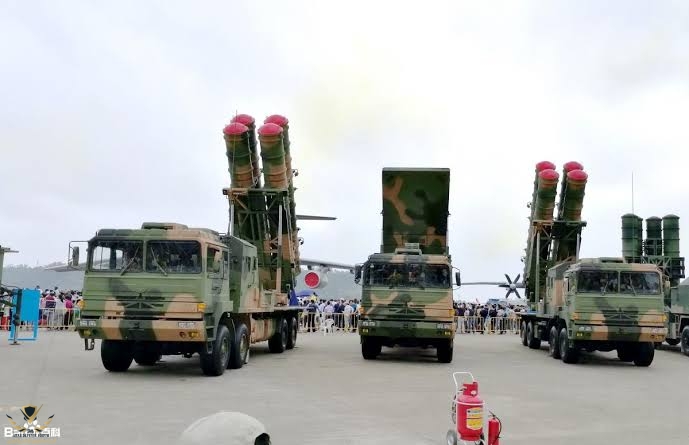

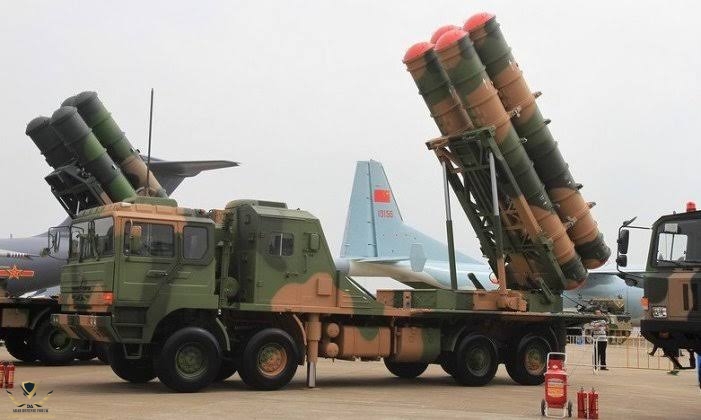

• في نوفمبر 2016 تكشف الخطة عن HQ-22 و متغير التصدير FK-3 في معرض الصين للطيران 2016 .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

المشغلون :

الصين تشغل جميع المتغيرات الاصلية
ميانمار KS-1A و KS-1M هي نسخة مصنوعة محاليا مكافئة للتطوير الصيني KS-1C و FK-3
تايلند KS-1C و FK-3
تركمانستان KS-1A و FK-3
اوزبكستان KS-1A
صربيا FK-3

انـــــــتــــــــهي @🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

@المصادر

HQ-12

Quick Facts PRC/NATO Designation HQ-12 (KS-1) Variants HQ-12A (KS-1A) HQ-12C (KS-1C) HQ-22 / FK-3 Mobility and Role Ground-based/road-mobile; short-range...

missiledefenseadvocacy.org

Anti-aircraft missile system HQ-12 (KS-1A) | Missilery.info

The HQ-12 medium-range anti-aircraft missile system (HongQi-12, Khuntsi-12, Red Banner-12, export designation - KS-1A) is designed to engage enemy aircraft and helicopters at all altitudes of their

en.missilery.info

HQ-12 - Wikipedia

en.m.wikipedia.org



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

صربيا FK3​



[ATMH]

الثمن؟



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

الثمن؟

انت معاك كام ؟



[Game Theory]

يبدو انها منظومة جيدة لكنها لم تجرب فى حرب حقيقية



[ATMH]

انت معاك كام ؟

مليون دولار مع التصنيع برخصة
