الذخائر الموجهة TOLUN

[الجراح]

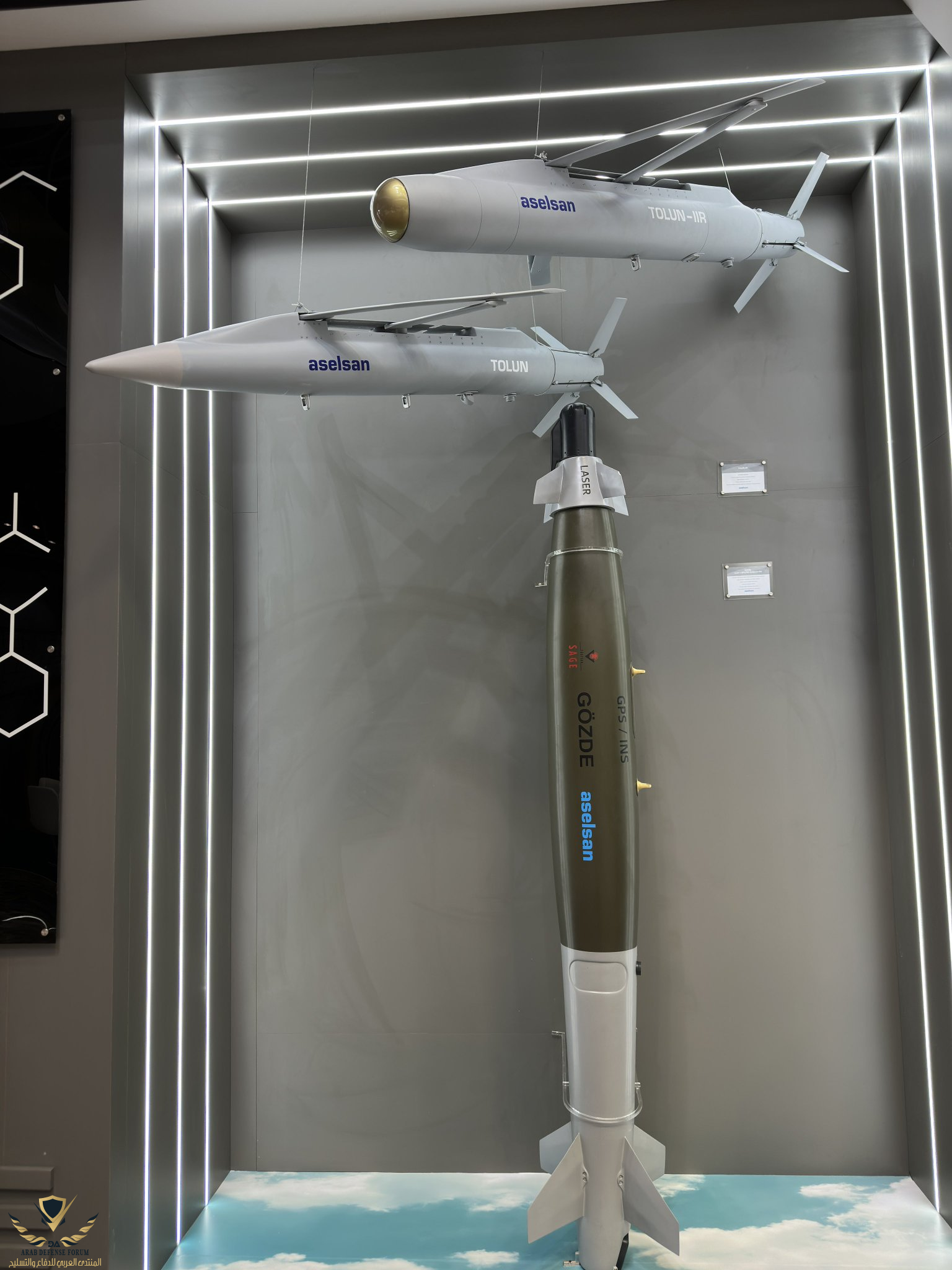

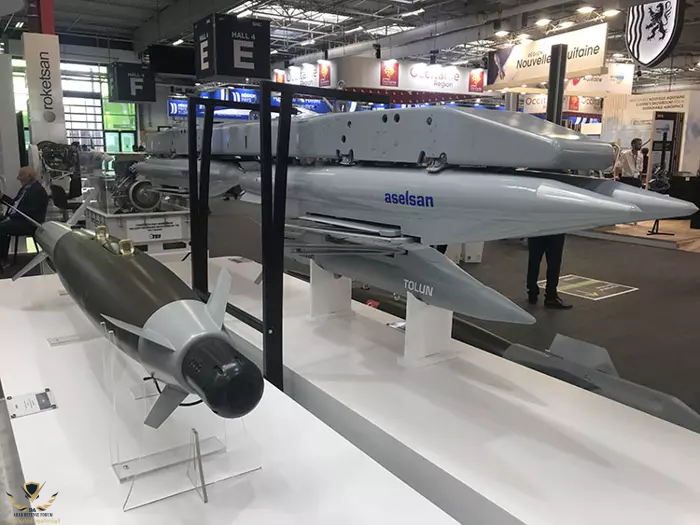

تم عرض القنبلة الموجهة TOLUN IIR التي طورتها ASELSAN خلال معرض SAHA EXPO 2022 للدفاع والفضاء .

تم الإعلان عن ميزات ذخيرة TOLUN IIR الموجهة التي تعمل بالأشعة تحت الحمراء والتي طورتها ASELSAN. في هذا السياق ، يمكن إطلاق الذخيرة الموجهة للباحث بالأشعة تحت الحمراء TOLUN-IIR من منصة جوية عبر منطقة النقل المتعددة (SADAK-4T). لقد دمجت الذخيرة المعنية توجيهات KKS / ANS / IIR ، والتي يمكن استخدامها ضد الأهداف المتحركة والأهداف الأرضية اللينة ، والاتصال ثنائي الاتجاه ووضع الرجل في حلقة إطلاق النار.

تحتوي TOLUN-IIR ، مع SADAK-4T ، على 4 رؤوس حربية ذات تأثير جسيمي يمكن حملها في محطة واحدة للطائرة وهي فعالة ضد الأهداف في مدى 80كلم بأجنحتها المفتوحة. بالإضافة إلى ذلك ، الذخيرة مقاومة للتشويش على GNSS بفضل هوائي CRPA AntiJam. الأجنحة ، التي تُغلق قبل إطلاقها من الطائرة ، تفتح بعد فترة وتوفر الرفع الديناميكي الهوائي اللازم لأطول مدى. يمكن استخدام TOLUN IIR بشكل فعال في تدمير الأهداف الإستراتيجية مع قدرتها على إصابة الهدف المطلوب بدقة عالية.


بفضل حاوية ارتباط البيانات ، يمكن إنشاء اتصال ثنائي الاتجاه بين منصة ما بعد إطلاق النار والذخيرة. في هذه البنية ، يتم نقل إشارة الصورة التي ينتجها الباحث عن الأشعة تحت الحمراء إلى قمرة القيادة عبر رابط البيانات في الذخيرة وفي نفس الوقت يتم إرسال الأوامر التي يصدرها الطيار إلى الذخيرة. وبالتالي ، يمكن تحديد الهدف بدقة وتحديثه مرة أخرى في وضع التحكم ا.

المواصفات الفنية
المدى: (80 كم)
الارتفاع: 40000 قدم
الدقة : 3أمتار
التوجيه: GPS / INS / IIR
نوع الهدف: اهداف ثابتة ومتحركة
الخصائص
الوزن: 120 كجم
القطر: 18.5 سم
الطول: 180 سم
المنصات المحتملة
اف 16
AKINCI

القنبلة قادرة أيضًا على اختراق 1 متر من الخرسانة المسلحة.



[CC-60 Fast Boat]

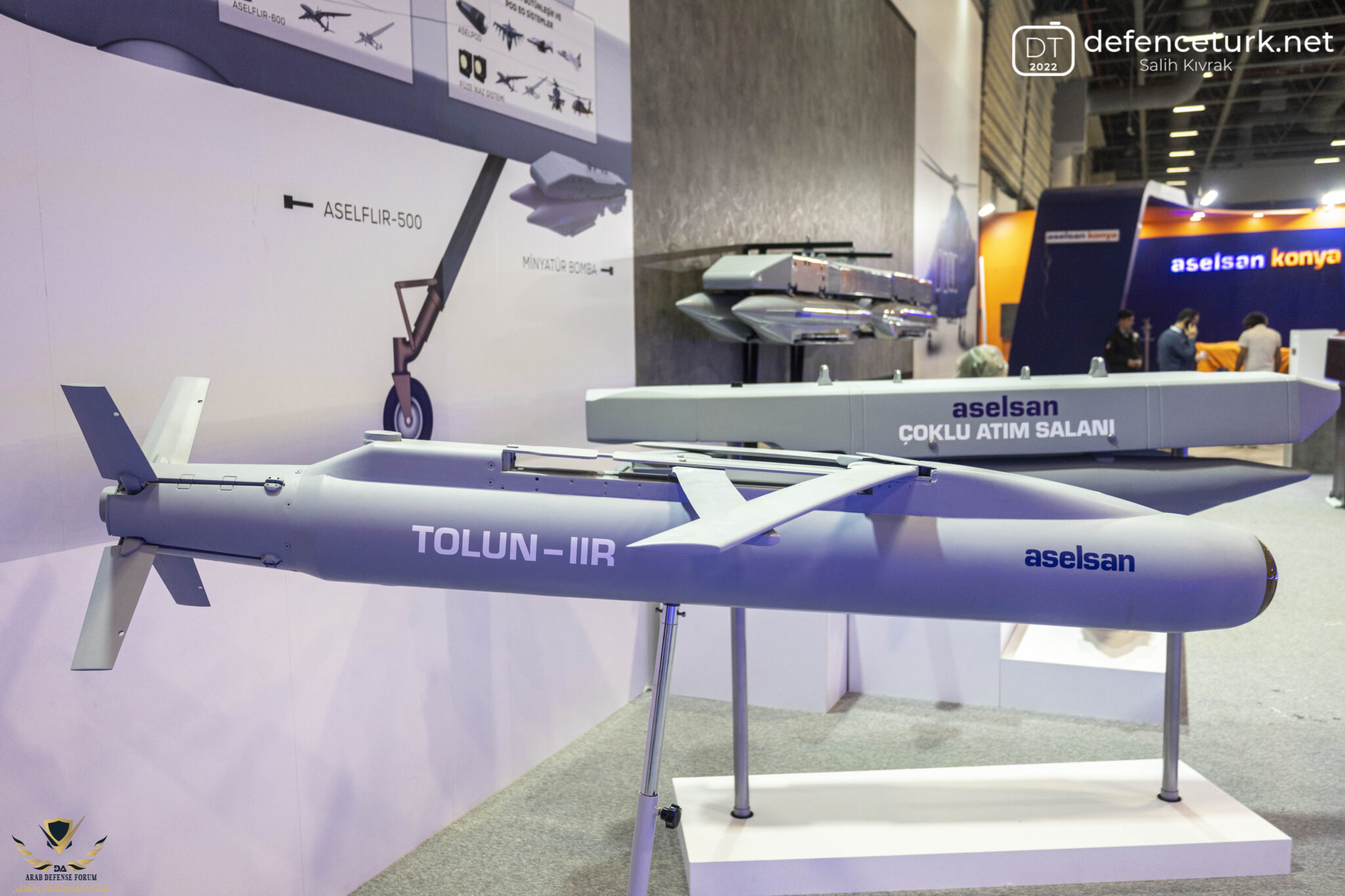

تم عرض القنبلة الموجهة TOLUN IIR التي طورتها ASELSAN خلال معرض SAHA EXPO 2022 للدفاع والفضاء .




مشاهدة المرفق 566674
مشاهدة المرفق 566673

مشاهدة المرفق 566672
مشاهدة المرفق 566675
مشاهدة المرفق 566676






تم الإعلان عن ميزات ذخيرة TOLUN IIR الموجهة التي تعمل بالأشعة تحت الحمراء والتي طورتها ASELSAN. في هذا السياق ، يمكن إطلاق الذخيرة الموجهة للباحث بالأشعة تحت الحمراء TOLUN-IIR من منصة جوية عبر منطقة النقل المتعددة (SADAK-4T). لقد دمجت الذخيرة المعنية توجيهات KKS / ANS / IIR ، والتي يمكن استخدامها ضد الأهداف المتحركة والأهداف الأرضية اللينة ، والاتصال ثنائي الاتجاه ووضع الرجل في حلقة إطلاق النار.

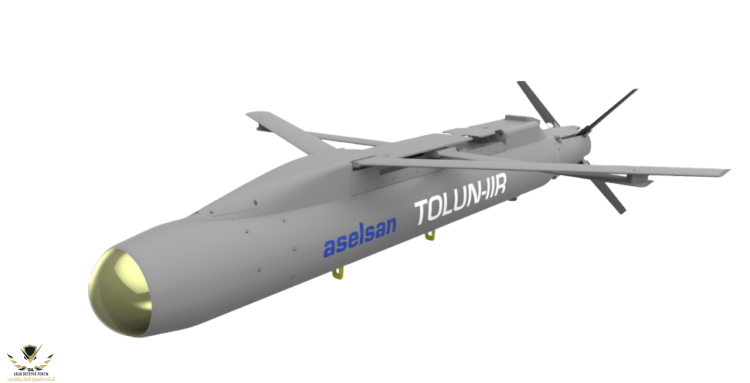

مشاهدة المرفق 566681



تحتوي TOLUN-IIR ، مع SADAK-4T ، على 4 رؤوس حربية ذات تأثير جسيمي يمكن حملها في محطة واحدة للطائرة وهي فعالة ضد الأهداف في مدى 43 نيوتن متر بأجنحتها المفتوحة. بالإضافة إلى ذلك ، الذخيرة مقاومة للتشويش على GNSS بفضل هوائي CRPA AntiJam. الأجنحة ، التي تُغلق قبل إطلاقها من الطائرة ، تفتح بعد فترة وتوفر الرفع الديناميكي الهوائي اللازم لأطول مدى. يمكن استخدام TOLUN IIR بشكل فعال في تدمير الأهداف الإستراتيجية مع قدرتها على إصابة الهدف المطلوب بدقة عالية.


بفضل حاوية ارتباط البيانات ، يمكن إنشاء اتصال ثنائي الاتجاه بين منصة ما بعد إطلاق النار والذخيرة. في هذه البنية ، يتم نقل إشارة الصورة التي ينتجها الباحث عن الأشعة تحت الحمراء إلى قمرة القيادة عبر رابط البيانات في الذخيرة وفي نفس الوقت يتم إرسال الأوامر التي يصدرها الطيار إلى الذخيرة. وبالتالي ، يمكن تحديد الهدف بدقة وتحديثه مرة أخرى في وضع التحكم ا.

المواصفات الفنية
المدى: (80 كم)
الارتفاع: 40000 قدم
الدقة : 3أمتار
التوجيه: GPS / INS / IIR
نوع الهدف: اهداف ثابتة ومتحركة
الخصائص
الوزن: 120 كجم
القطر: 18.5 سم
الطول: 180 سم
المنصات المحتملة
اف 16
AKINCI

انها türk milleti فعلا .



[هيرون]

اطلقت بالفعل من مقاتلة F-16 تتبع سرب 401 للأختبارات بسلاح الجو التركي



[الجراح]

بدايه الإنتاج TOLUN بمدى يصل إلى 100 كيلومتر



[هيرون]

مارس 2024

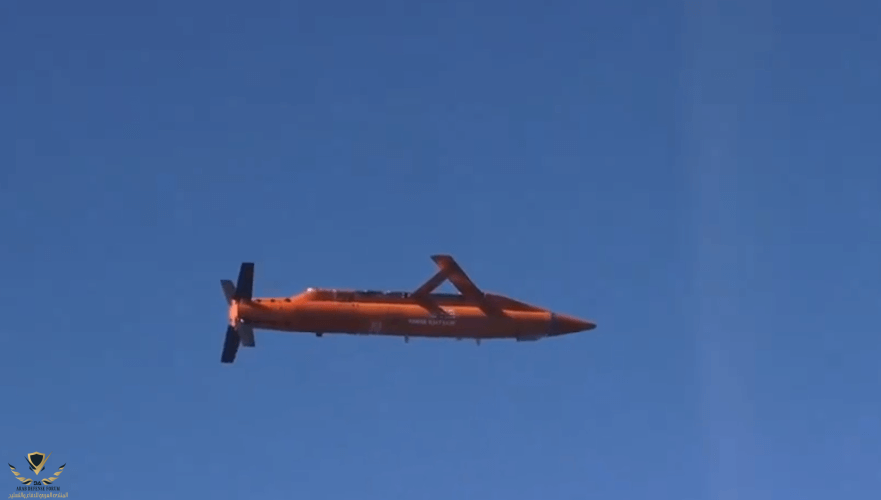

تم ضرب أربعة أهداف مختلفة على مدى 30 كم بنجاح من ارتفاع عالٍ باستخدام ذخائر ASELSAN TOLUN التي تم إسقاطها من حامل الذخائر المتعدد SADAK-4T المدمج في الطائرة F-16.
بفضل منتجات ASELSAN الهندسية SADAK-4T و TOLUN يمكن تدمير 8 أهداف مختلفة في وقت واحد بأمر واحد.



[viber 90]

مارس 2024

تم ضرب أربعة أهداف مختلفة على مدى 30 كم بنجاح من ارتفاع عالٍ باستخدام ذخائر ASELSAN TOLUN التي تم إسقاطها من حامل الذخائر المتعدد SADAK-4T المدمج في الطائرة F-16.
بفضل منتجات ASELSAN الهندسية SADAK-4T و TOLUN يمكن تدمير 8 أهداف مختلفة في وقت واحد بأمر واحد.

كم وزن الذخيرة هل هي اخف من النموذج بعيد المدى



[F15 Saudi Advance]

اليست نسبة الخطأ عاليه في فئتها بحدود 3م مع انها تحتوي على عدة انظمة توجيه



[sweden2023]

اليست نسبة الخطأ عاليه في فئتها بحدود 3م مع انها تحتوي على عدة انظمة توجيه​

بالعكس وامر جيد انهم اعلنوا ذلك ولم يبالغوا

3 امتار نسبة جيدة لقنبلة بوزن 120 كغ​



[الجراح]



[الجراح]

Pakistan AKINCI​



[الجراح]

تم إطلاق ذخيرة TOLUN من طائرة F-16 في قونيا كارابينار وبالرغم من التشويش المكثف

على نظام تحديد المواقع العالمي (GPS) تم أصابت الهدف بدقة عاليةوبهذه الطريقة

نجحتASELSAN في اختبار ضرب اهداف العدو المحمية بمظلة التشويش GNSS.



[الجراح]

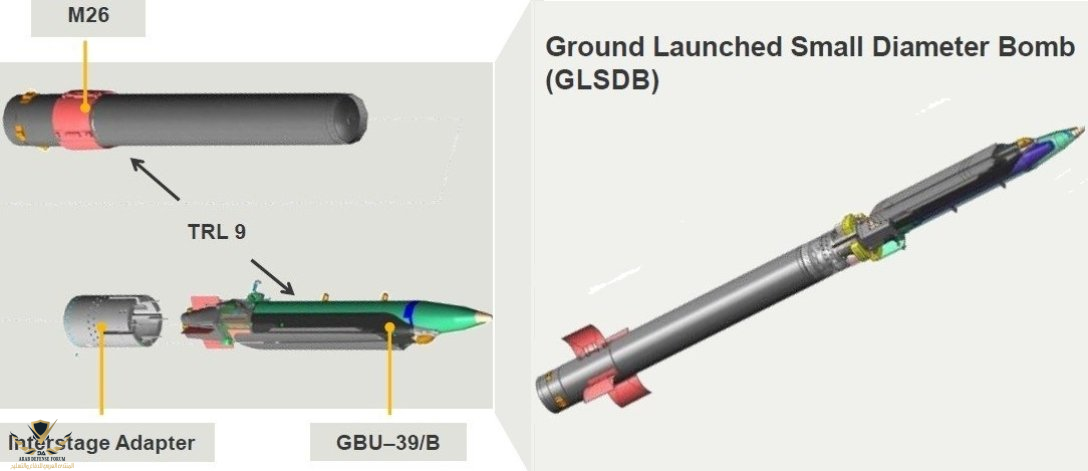

نسخة يتم إطلاقها من الأرض لقنبلة ASELSAN TOLUN باسلوب مشابة لـ GLSDB .

مزمع استخدام محرك صاروخي في النسخة الأرضية من TOLUN يمكن أن يزيد المدى بشكل كبير بسبب الكفاءة في الدفع.

نظرًا لكونها ذخيرة منزلقة، تتمتع TOLUN بقدرة أكبر على المناورة مقارنة بصواريخ المدفعية، مما يسمح بضرب الأهداف النقطية مثل الكهوف بشكل أكثر مرونة.

تتمتع TOLUN أيضًا ببعض القدرة على اختراق الخرسانة ويمكن أن يكون حلاً جديدًا
للهياكل المحمية.


TOLUN-IIR يمكنها ان توفر فعالية ضد الأهداف المتحركة مثل القوافل والسفن الحربية

من منصة اطلاق ارضي .



[برلين]

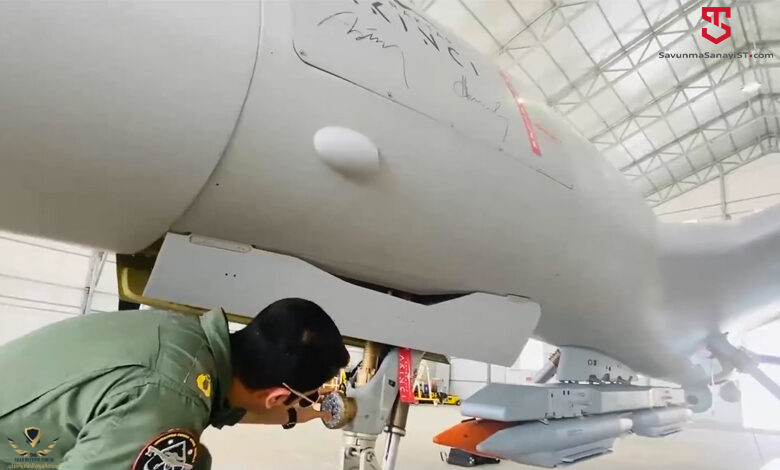

نجحت طائرة أكينجي بدون طيار التابعة لشركة بايكار، والمجهزة بنظام ASELFLIR-500 EOTS من إنتاج شركة أسيلسان، في اختبار إطلاق ذخيرة Tolun الموجهة من إنتاج شركة أسيلسان.



[الجراح]

TOLUN-IIR​



[الجراح]

تم إطلاق القنبلة TOLUN-IIR Imaging Infrared Seeker Miniature Bomb التي طورتها شركة ASELSAN.

أصابت TOLUN-IIR من Bayraktar AKINCI، الذي تم إطلاقها من ارتفاع 22000 قدم، ناقلة الجنود المدرعة المستهدفة

بدقة كاملة من مسافة 20 كيلومترًا باستخدام رأس الباحث الذي يعمل بالأشعة تحت الحمراء.



[Saudi silent]

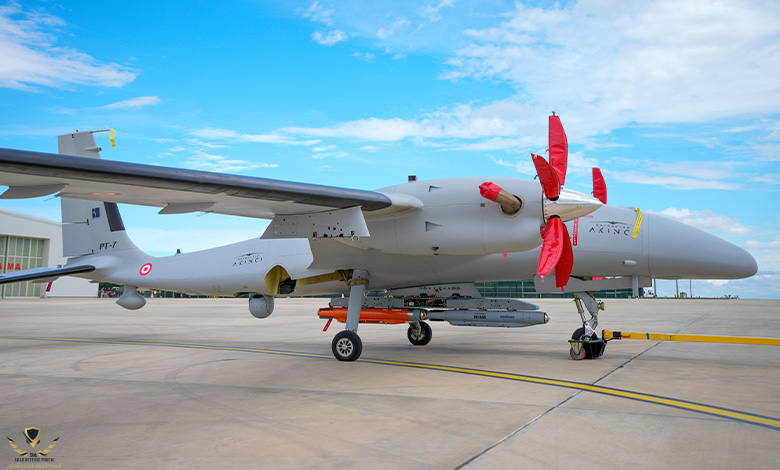

تم إطلاق القنبلة TOLUN-IIR Imaging Infrared Seeker Miniature Bomb التي طورتها شركة ASELSAN.

مشاهدة المرفق 719391


أصابت TOLUN-IIR من Bayraktar AKINCI، الذي تم إطلاقها من ارتفاع 22000 قدم، ناقلة الجنود المدرعة المستهدفة


مشاهدة المرفق 719395

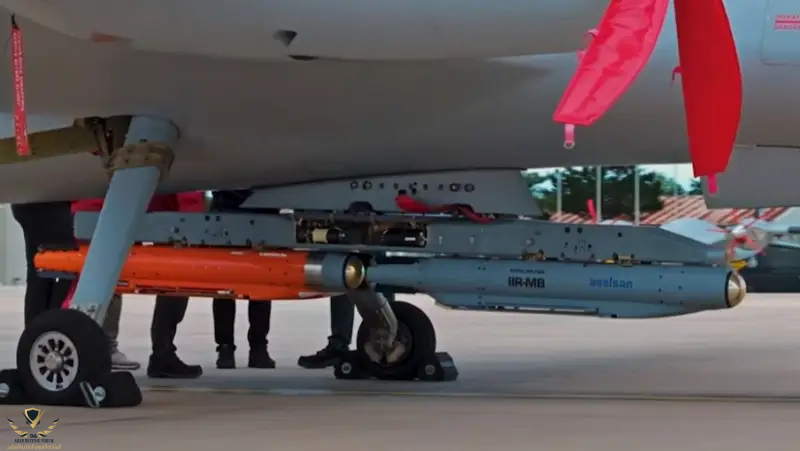

بدقة كاملة من مسافة 20 كيلومترًا باستخدام رأس الباحث الذي يعمل بالأشعة تحت الحمراء.

مشاهدة المرفق 719396

هل دخلت مرحلة الانتاج الكمي ؟ ام مازالت في مرحلة الاختبارات ؟​



[Jokerr]

ذخيرة جداً جميلة الذخائر هذي مميزة في انها دقيقة و خارقة للتحصينات اتمنى نشوفها على الاكنجي حقتنا ، ان شاء الله نشوفها موطنه ​



[الجراح]

مرحلة الاختبارات ؟​

اختبارات الموائمة على AKINCI وتسوق على منصات المقاتلات التركية
