تطوير
تم تطوير Howitzer خفيف الوزن 155 ملم في الأصل كمشروع خاص. يمكن تتبع أصولها إلى أوائل الثمانينيات عندما أدركت شركة Vickers Shipbuilding and Engineering Limited ( VSEL ) ( والتي أصبحت اليوم أنظمة BAE Systems Land Systems ) في الأصل سوقًا محتملة لخفة الوزن 155 مم هاوتزر المسحوب.
في ربيع عام 1987 تم الانتهاء من تعريف المشروع. كان هدفه أن يكون لديك سلاح بنفس نطاق مدفع هاوتزر M198 155 ملم الذي تم سحبه من الجيش الأمريكي ولكن لا يزيد وزنه عن 4000 كجم.
تزن M198 الحالية 7،163 كجم مما يحد من حركتها الجوية ؛ لا يمكن حملها إلا بطائرتين هليكوبتر ، الجيش الأمريكي بوينج CH-47 أو سلاح مشاة البحرية الأمريكية سيكورسكي CH-53.
تم إطلاع الجيش الأمريكي بالكامل على النظام ووافق على أنه إذا قامت الشركة ببناء نموذج أولي للنظام بأموالها الخاصة ، فستقوم بإجراء تقييم كامل للنظام.
في سبتمبر 1987 ، أعطيت الموافقة على بناء نموذجين أوليين للنظام ، والذي يسمى اليوم 155 ملم خفيف الوزن Howitzer. تم الانتهاء من كليهما في أواخر عام 1989.
تم اختبار الجزء العلوي الكامل من السلاح على Eskmeals في يونيو 1989 مع إطلاق ما مجموعه 50 طلقة على جميع الارتفاعات, 12 منها كانت المنطقة 8S ( الشحنة العلوية ).
على الرغم من أن السلاح كان يستهدف في الأصل الجيش الأمريكي, أخذ سلاح مشاة البحرية الأمريكية زمام المبادرة حيث كان يبحث عن نظام خفيف الوزن 155 ملم ليحل محل جميع أنظمة المدفعية الحالية 105 ملم و 155 ملم.
بعد الكشف عنها في معرض رابطة جيش الولايات المتحدة لعام 1989 في واشنطن العاصمة ، ذهب أحد النموذجين الأوليين لإجراء تقييم مبكر.
تم هذا التقييم ، تحت إشراف قيادة البحث والتطوير في الجيش الأمريكي نيابة عن سلاح مشاة البحرية الأمريكية ، على ثلاث مراحل حتى عام 1990.
كما أكملت تجارب محدودة لحركة الأراضي وشهادة النقل الجوي في وضع واحد ومقسّم. في نهاية المرحلة الأولى ، تم منح النظام تصريحًا محدودًا من الطاقم الحي للولايات المتحدة.
أجريت المرحلة الثانية في قاعدة مشاة البحرية الأمريكية في كامب ليجون بولاية نورث كارولينا وفي القاعدة البحرية في ليتل كريك بولاية فرجينيا. خلال المرحلة الثانية ، حقق النظام دفعة واحدة باستخدام طائرة هليكوبتر UH-60L Black Hawk. أجريت التجارب البرمائية بنجاح في ليتل كريك.
جرت المرحلة النهائية في أبردين بروفينج جراوند بولاية ماريلاند حيث نفذ النظام عمليات إطلاق الغرفة المناخية الناجحة في درجات حرارة تتراوح من -25 إلى + 145 ° C. وأعقب هذه التحركات المناخية تجارب النقل الجوي ( المنقسمة ) و 622 كم من تجارب التنقل البري على مسارات الاختبار التي تتراوح من المسارات وتضمنت الخوض إلى عمق 1.5 م.
ثم أجرت الولايات المتحدة منافسة تضمنت اختبارات مكثفة مع 155 ملم هاوتزر خفيف الوزن و Light Towed Howitzer التي تم تطويرها في منشأة Royal Ordnance آنذاك في نوتنغهام. في النهاية تم اختيار الأول.
بالنسبة للبرنامج الأمريكي ، تم اختيار Textron Marine & Land Systems لتكون المقاول الرئيسي مع شركة Vickers Shipbuilding and Engineering Limited التي كانت المقاول من الباطن الرئيسي.
بحلول عام 1998 ، كان من الواضح أن البرنامج الأمريكي كان يواجه مشاكل ، وفي وقت مبكر من عام 1999 ، تولت شركة BAE Systems Land Systems دور المقاول الرئيسي للمدفعية XM777 المضطربة نظام من عضو فريقها Textron Marine & Land Systems. لم تعد هذه الشركة تشارك في البرنامج.
في سبتمبر 2000 ، بعد منافسة واسعة النطاق ، اختارت BAE Systems Land Systems أخيرًا قاعدة الموردين الصناعية الأساسية للإنتاج الأمريكي لسلاح XM777 155 ملم.
يتم تصنيع مجموعة الجسم من قبل HydroMill Inc من Chatsworth ، كاليفورنيا ، ويتم توفير المثبتات والبستوني والممرات بواسطة Major Tool و Machining Inc من إنديانابوليس ، إنديانا, يتم توفير نظام صينية تحميل التشغيل المؤخرة من قبل Rock Island Arsenal ، Rock Island ، إلينوي ، مع توفير التيتانيوم من قبل RTI International Metals Inc of Niles ، أوهايو.
في أواخر عام 2002 ، حصلت شركة BAE Systems Land Systems على عقد بقيمة 135 مليون دولار أمريكي من قبل وزارة الدفاع الأمريكية للإنتاج الأولي منخفض السعر ( LRIP ) من M777 بعد تصنيف النوع.
بموجب المرحلة الأولية من عقد LRIP ، قامت شركة BAE Systems Land Systems ببناء 94 M777s لفيلق مشاة البحرية الأمريكية ، مع تسليم الأسلحة الأولى في فبراير 2003 من Hattiesburg للشركة, منشأة ميسيسيبي.
سيحل M777 ، الذي كان قيد التطوير يسمى XM777 ، محل هاوتزر M198 الحالي الذي يبلغ وزنه 155 مم والذي يزن 7،163 كجم.
بموجب عقد التطوير الهندسي والتصنيعي لمدة خمس سنوات ( EMD ) ، تم بناء ما مجموعه تسعة أنظمة في منشأة BAE Systems Land Systems في Barrow-in-Furness. وقد خضعت هذه سلسلة واسعة من الاختبارات في الولايات المتحدة تم خلالها إطلاق أكثر من 10000 طلقة ذخيرة.
أعقب المدافع EMD التسعة ما قبل الإنتاج ( PP1 و PP2 ) من خط الإنتاج الأمريكي لاختبار والتحقق من قاعدة الإنتاج الأمريكية.
وفقًا لشركة BAE Systems Land Systems ، يتم تصنيع حوالي 70 في المائة من M777 في الولايات المتحدة ، بما في ذلك برميل عيار 155 مم / 39 ، الذي توفره Watervliet Arsenal. يقوم Barrow-in-Furness بتصنيع المهد العلوي بالإضافة إلى معدات التعليق والتشغيل.
في مارس 2005 ، تم منح شركة BAE Systems Land Systems عقدًا بقيمة 834 مليون دولار أمريكي يغطي توريد مدافع هاوتزر خفيفة الوزن عيار 495 M777A1 155 مم / 39 للجيش الأمريكي وفيلق البحرية.
سيتم تسليم 495 M777A1 على مدى أربع سنوات تبدأ في يوليو 2006 وتستمر حتى أكتوبر 2009.
توقع أن يستلم الجيش الأمريكي 233 نظامًا ، وسلاح مشاة البحرية الأمريكية 262 ، كبديل للخدمة الحالية وأثقل بكثير من 155 مم M198 التي تم سحبها.
وصف
على الرغم من أن M777 يستخدم مواد متقدمة في بنائه ، إلا أنه يُزعم أنه سهل التشغيل والصيانة في ظل الظروف الميدانية.
155 مم/ذخائر عيار 39 ( M776E2 ) هي في الأساس تلك الخاصة بM284 المستخدم من قبل M109A6 Paladin التابع للجيش الأمريكي والمجهز بM199 كما هو مستخدم من قبل مدفع هاوتزر M198 الحالي ولكن تم تعديله لأخذ عين القطر. يتم تشغيل المؤخرة اللولبية التقليدية هيدروليكيًا وتفتح عموديًا. لهذا التطبيق ، فإن المؤخرة لمدفع M776E2 مقاس 155 مم تحتوي على المؤخرة اللولبية التي تحولت إلى 90 ° للسماح بالتشغيل الرأسي بين أنابيب المهد
المتغيرات M777 Howitzer A1 و A2
سيكون M777 هو نظام المدفعية لفرق قتالية لواء سترايكر ( SBCT ). يتم تشغيل M777 عادة من قبل طاقم مكون من ثمانية رجال ولكن يمكن تشغيله مع مفرزة مخفضة من خمسة.
تم تعيين الأنظمة المجهزة بنظام التحكم الرقمي في الحرائق M777A1 ، وتلك التي تحتوي على تحديث البرنامج الذي يسمح بإطلاق قذيفة Excalibur ، M777A2. تلقت M777A2 إصدار المواد الكامل في يوليو 2007 ، مما أدى إلى مسح الترقية للإرسال. سيتم ترقية جميع أنظمة M777A1 إلى معيار A2.

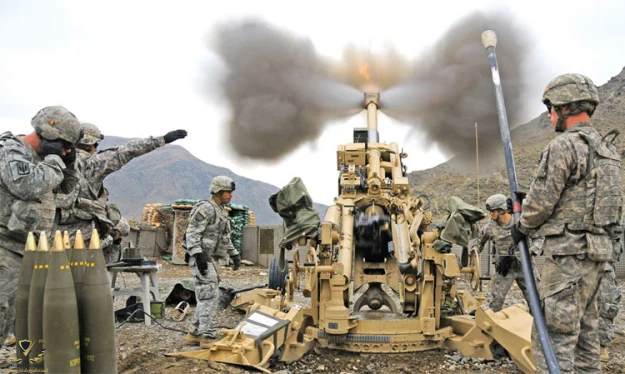

تم نشر M777 من قبل الجيش الأمريكي وفيلق البحرية في أفغانستان في ديسمبر 2007 والعراق في عام 2008.
تم نشر قذيفة Excalibur لأول مرة في أفغانستان في مارس 2008.
M777A2

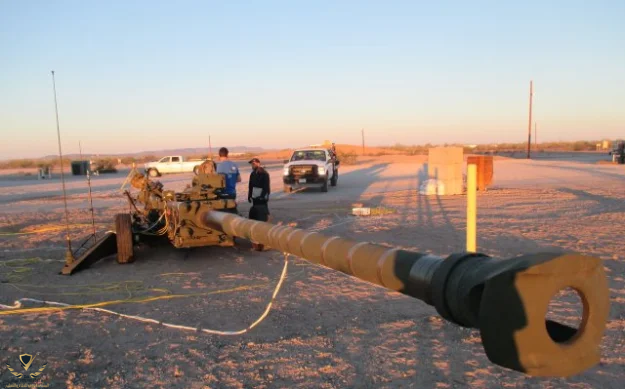

كجزء من أ جهد أوسع لتوسيع نطاق وحدات المدفعية ، الولايات المتحدة. عمل الجيش بأسرع ما يمكن لإنهاء تطوير هاوتزر جديد أطول سيضاعف النطاق الأقصى لكل من مدفعيته المسحوبة والقابلة للدفع الذاتي مقاس 155 مم. تقول الخدمة أن الأسلحة التي تم تحديثها ستكون قادرة على إطلاق النار بشكل فعال قذائف جديدة تعمل بالطاقة, بالإضافة إلى استخدام مقذوفات محسنة مدعومة بمعزز ، وكلاهما يرى أنها أسلحة ذات أهمية متزايدة لهزيمة خصم شبه نظير, مثل روسيا, في أي صراع محتمل.
بحسب تقرير بواسطة المحارب مافن في وقت سابق من يونيو 2018 ، قام الجيش ببناء نماذج أولية جديدة لمدفع XM907 155mm وأجرى اختبار تنقل لتعديل M777A2 جر هاوتزر مع Yuma Proving Ground في أريزونا. تعمل الخدمة على المشروع ، والذي يشير إليه باسم برنامج مدفعية مدفع المدى الموسع ( ECRA ), منذ عام 2016 على الأقل.
المدفع الجديد نفسه أثقل بـ 1000 رطل وأطول بستة أقدام من M205 الموجودة على M777A2 وسيكون أيضًا أطول من مدفع M284 على M109A6 و A7 مدافع الهاوتزر ذاتي الدفع. M284 له نفس طول المدفع مثل M205 ، ولكنه أثقل.
يحتوي XM907 الذي تمت ترقيته على مجموعة من التحسينات الجديدة طوال الوقت ، بما في ذلك البرميل المعزز وتجميعات الخرق, وستتميز بكسر كمامة جديد في نهاية المدفع لتخفيف الصدمة بشكل أفضل والارتداد من إطلاق جولات أكثر قوة. مقاول الدفاع النرويجي Nammo بالفعل في عملية تطوير XM1113 قذيفة مدعومة بالصواريخ للجيش.
يجب أن يكون مدفع الهاوتزر مع البراميل الجديدة قادرين على إطلاق هذه القذائف ذات المدى الطويل على أهداف تبعد أكثر من 40 ميلاً. سيكونون قادرين على التخلص من أنواع الذخيرة الموجودة أكثر من ذي قبل أيضًا.
إضافة أ قذيفة مدفعية تعمل بالطاقة يمكن أن تدفع المدى الأقصى لهذه الأسلحة إلى أكثر من 60 ميلاً. لم يذكر الجيش بعد التصاميم المحددة التي قد ينظر إليها فيما يتعلق بهذا النوع من الذخيرة ، لكنه أوضح أنه مهتم جدًا بالمفهوم.

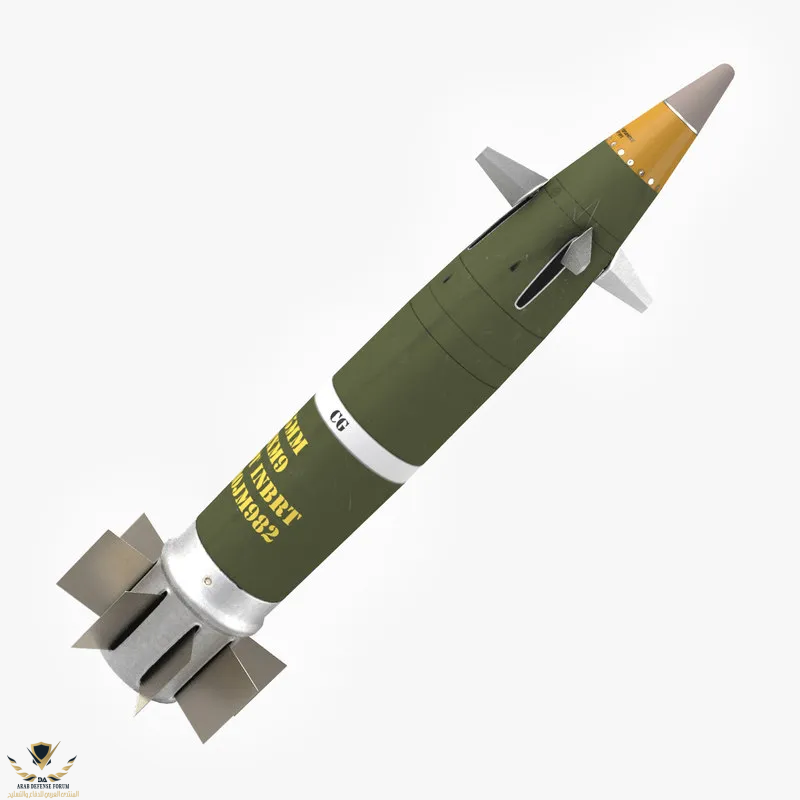

قذيفة Excalibur
Excalibur هي أول قذيفة مدفوعة بنظام تحديد المواقع العالمي (GPS) في العالم.
كان على المهندسين عمل دوائر دقيقة داخل جولة مدفعية. يشبه ذلك إسقاط جهاز كمبيوتر من أعلى ناطحة سحاب وتوقع أن يعمل! لكن هذا ليس الشيء الوحيد الذي يجعل Excalibur الخيار الحالي والمستقبلي للمدفعية.
Excalibur هي جولة مدفعية 155 ملم يمكن أن تضرب على بعد 10 أمتار من هدفها المقصود. يبلغ مدى 40 كيلومترًا ذات زاوية عالية للهجوم. لماذا هذا مهم? حسنًا ، في القتال ، يمكن للمقاتلين الأعداء الاختباء بالقرب من البنية التحتية مما يجعل من الصعب القضاء عليهم. ذلك لأن زاوية هجوم المدفعية النموذجية في مكان ما حوالي 45 إلى 50 درجة. تقع زاوية هجوم Excalibur في مكان ما حول 80-85 درجة. هذا يجعل الاختباء شبه مستحيل.
ويزيل Excalibur فعليًا أحد أخطر جوانب النار الصديقة –. في الاختبارات ، تم إطلاق Excalibur مع 15 درجة من الخطأ. الآن ، على مسافات كبيرة ، هذا خطأ فادح! حسنًا ، تولى نظام GPS الخاص بـ Excalibur و Canard Control Guidance الجولة إلى مسافة 2 ياردة من هدفها المقصود! هذا مثير للإعجاب.
بحلول أغسطس 2008 ، تم تسليم أكثر من 400 نظام إلى الجيش الأمريكي و USMC.
طلبت وزارة الدفاع الهندية ( MoD ) 145 M777s من مقاولين متعددين بموجب عقد مبيعات عسكرية أجنبية ( FMS ).
شمل عقد $ 885m أيضًا شراء المعدات المرتبطة وخدمات الدعم اللوجستي.
ومع ذلك ، فشلت وزارة الدفاع في التوقيع على صفقة بحلول الموعد النهائي في 15 أكتوبر 2013 الذي فرضته BAE, مما دفع الشركة إلى بدء إغلاق خط إنتاج مدافع الهاوتزر M777 في Burrow-in-Furness ، المملكة المتحدة.
تسليح M777
يتطابق M777 مع القوة النارية للأنظمة الحالية التي يبلغ قطرها 155 مم بأقل من نصف الوزن. تم تجهيز Howitzer بعيار 39. سرعة( عند الشحن 8 السوبر ) هي 827 م / ث.

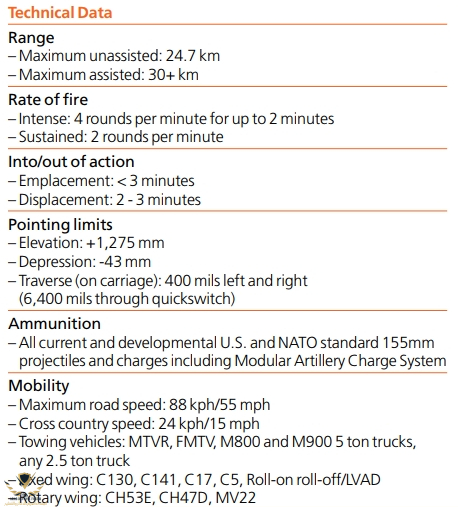

يبلغ الحد الأقصى لنطاق إطلاق النار 24.7 كم مع جولات غير مدعومة و 30 كم مع جولات بمساعدة الصواريخ. ستقوم M777A2 بإطلاق أجهزة Raytheon / Bofors XM982 Excalibur GPS / أجهزة العرض الممتدة الموجهة للملاحة بالقصور الذاتي 155 مم باستخدام أنظمة شحن المدفعية المعيارية ( MACS ). Excalibur يبلغ الحد الأقصى 40 كم ودقة 10 م.
جرت أول تجارب إطلاق M777A1 مع Excalibur في أغسطس 2003. تم تسليم جولات الإنتاج الأولى في سبتمبر 2006. أكملت Excalibur بنجاح اختبار مستخدم محدود في مارس 2007. تم إرساله لأول مرة في العراق في مايو 2007 وفي أفغانستان في فبراير 2008.
M777 قادرة على تسليم ما يصل إلى خمس جولات في الدقيقة في ظل ظروف إطلاق مكثفة وقادرة على توفير معدل إطلاق نار مستمر من جولتين في الدقيقة.

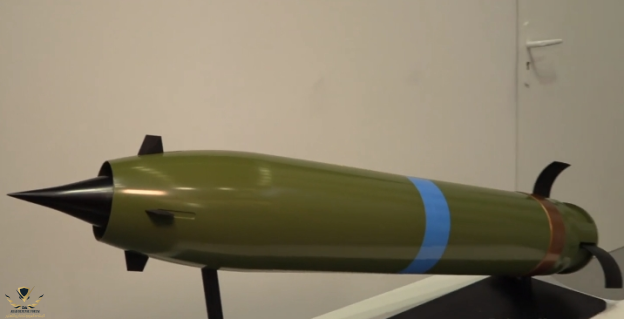

تحديث مجموعة أدوات التوجيه الدقيقة ( PGK-M )
يعتمد PGK-M على تقنية ناضجة مثبتة للمعركة لتحسين دقة المقذوفات 155 مم. سيزيد من القدرة على المناورة ويتضمن متطلبات القدرة لمساحة المعركة المتطورة اليوم.
تقنية مثبتة
- أكمل أكثر من 200 اختبار يوضح TRL 7
- < خطأ دائري محتمل 10 م ( دقة CEP )
- زاوية عالية للهجوم
توجيه مبتكر
تجمع المجموعة بين نظام المواضع العالمية المحسن ( نظام الملاحة القائم على GPS ) مع وحدة توجيه مبتكرة مثبتة على اللف ومجموعة هوائي. تتيح هذه التقنية المتكاملة ، مقترنة بطريقة تحكم في انحراف الكنارد المتغير المثبتة ، إمكانات تصحيح متقدمة أثناء الطيران.
تم تصميم تقنية PGK-M لمساعدة رجال الحرب على إكمال كل مهمة بدقة:
- الدقة على مسافات أطول تبقي الجنود بعيدا عن التهديدات
- تحسين أداء GPS لمكافحة التشويش
- تقنية ممكّنة متوافقة مع البيئات المقيدة لنظام تحديد المواقع العالمي (GPS) ( ليزر شبه نشط ، متخيل ، زائف ، datalink ، إلخ. )
تقليل التشتت

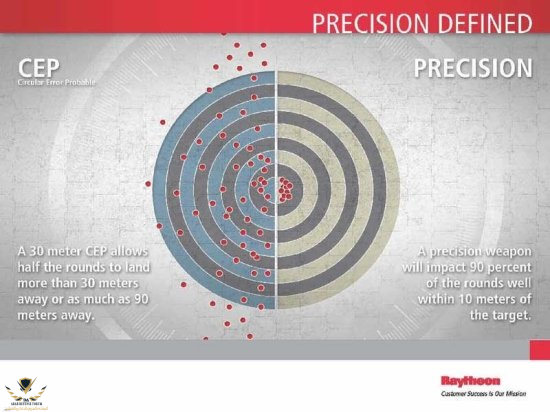

تعمل المجموعة على تقليل التشتت المرتبط بقذائف المدفعية غير الموجهة مقاس 155 مم ، مما يحقق مشاركة دقيقة في الهدف. توفر المقذوفات المجهزة بـ PGK-M فرق المدفعية في ساحة المعركة بقدرات دعم نيران دقيقة يمكن للقوات الصديقة الاعتماد عليها في المناطق الحضرية.
- تحسين الدقة ضد التهديدات الحديثة
- خطأ دائري مخفض للاحتمال ( CEP )
- انخفاض الأضرار الجانبية
تكلفة منخفضة
تتيح قدرة PGK-M عالية الدقة والقاتلة ضربات واحدة على الهدف. يتطلب ذخيرة أقل من المدفعية التقليدية لإكمال المهمة ، وتوفير التكاليف ، وزيادة الفعالية.
التحكم في الاطلاق
تم تجهيز M777A1 / A2 بمستشعرات SELEX وأنظمة Airborne UK Ltd LINAPS ( نظام توجيه المدفعية بالقصور الذاتي بالليزر ) إلى جانب مجموعة توجيه المدفعية Lincad Ltd التي صنعت بطارية ورادار سرعة .
تستخدم أنظمة LRIP نظام رؤية بصري للإطلاق المباشر وغير المباشر ليلاً أو نهارًا. سيتم تجهيز أنظمة الإنتاج الكاملة بنظام General Dynamics Armament Systems Towed Artillery Digitisation ( TAD ). سيتم تعديل أنظمة LRIP باستخدام TAD.

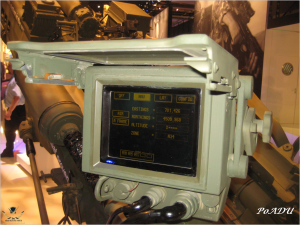

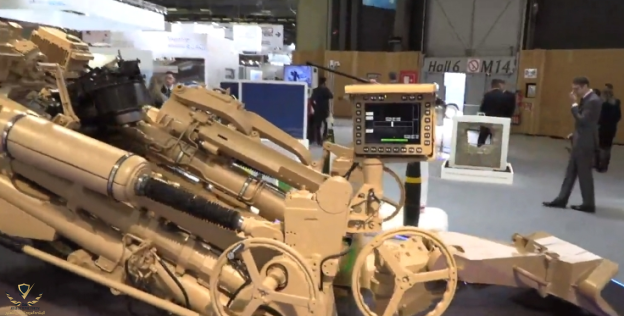

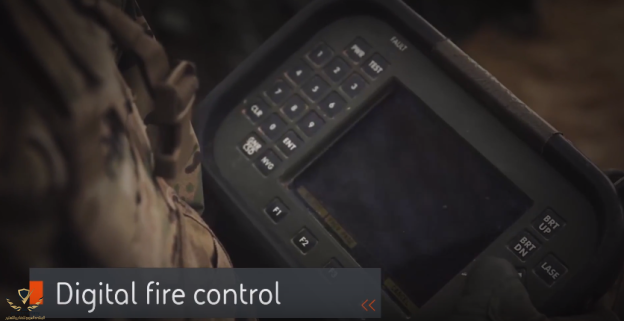

يوفر نظام التحكم الرقمي في النيران TAD حسابًا باليستيًا على متن المدفع والملاحة والتوجيه والموقع الذاتي ، مما يوفر دقة أكبر وأوقات رد فعل أسرع.
يتضمن نظام TAD أيضًا نظام إشعال بالليزر ، ومحركات كهربائية لاجتياز ارتفاع الهاوتزر والارتفاع ، وكارمر قذيفة يعمل بالطاقة.
