الصاروخ الإسرائيلي الموجه المضاد للدروع

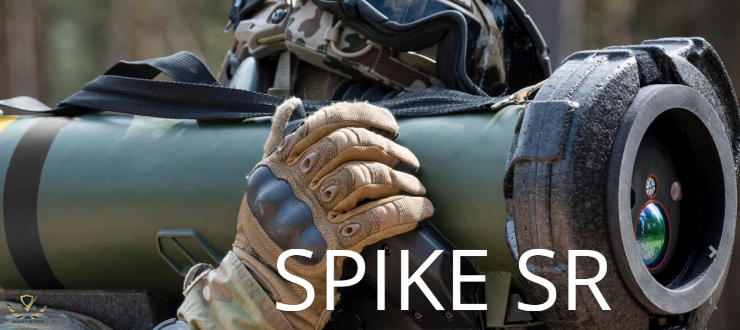

Spike SR





Rafael Spike SR هو نظام صاروخ موجه مضاد للدبابات (ATGM) مدمج ومحمول من إنتاج إسرائيل.

على الرغم من أنها تمثل الطرف الأصغر لسلسلة Spike، إلا أن Spike SR هي في الواقع واحدة من أحدث الإصدارات،
حيث تم الكشف عنها لأول مرة في عام 2012.

وفقًا للشركة المصنعة، فإن Spike SR أخف 2.5 مرة من متوسط ATGM في فئتها.
إنه خفيف بشكل استثنائي لسلاح موجه مضاد للدبابات.





كما يوحي اسم SR في اسمه، فإن هذا السلاح مخصص بشكل أساسي للاستخدام في الاشتباكات قصيرة المدى
التي يبلغ طولها 1 كم أو أقل، البيئة القتالية متشابهة، لكنها أيضًا غير مناسبة عادةً لأجهزة ATGM.

يعتمد على تصميم صواريخ سلسلة سبايك السابقة.
قد يبدو تطوير صاروخ أصغر للقتال قصير المدى أمرًا غير بديهي، لكن القتال المكثف في التضاريس المغلقة مثل
الأخاديد والمدن قد سلط الضوء على الحاجة إلى مثل هذا السلاح.

لا تتمتع ATGM الصغيرة فقط بخفة حركة أكبر في هذه البيئات، ولكن بالنظر إلى أن الصواريخ الأصغر من نوع معين
تميل إلى أن تكون أرخص أيضًا، فإنها تمنحها درجة أكبر من القابلية للاستهلاك
(على سبيل المثال ، كانت القوات الأمريكية في العراق مترددة أحيانًا في استخدام الصواريخ مثل
FGM-148 Javelin،
بسبب تكلفتها المرتفعة).





على الرغم من عدم نشر أصول Spike SR وتطورها بالضبط، فمن شبه المؤكد أن صيغة تصميمها قد تأثرت بشدة بالقتال
في جميع أنحاء الشرق الأوسط خلال العقد الأول من القرن الحادي والعشرين.

تلقت القوات العسكرية الإسرائيلية (IDF) هجمات مدمرة بإستعمال صواريخ ATGM حديثة و مدمجة (لا سيما Kornet )
خلال العملية العسكرية في عام 2008، وقد تركت هذه الأسلحة انطباعًا كبيرًا.

ليس من قبيل المصادفة أن تطوير Spike SR قد اكتمل في غضون السنوات
الأربع التالية.





على الرغم من الدعاية التي تلقاها Spike SR، لم يتم الإعلان عن العديد من السمات البسيطة نسبيًا للصاروخ.
على سبيل المثال، لا يبدو أن هناك صفحات على الإنترنت تشير إلى طول الصاروخ وقطره ووزن رأسه الحربي.

حتى الآن لم تعرض صفحة Spike SR الخاصة برافائيل هذه المعلومات.

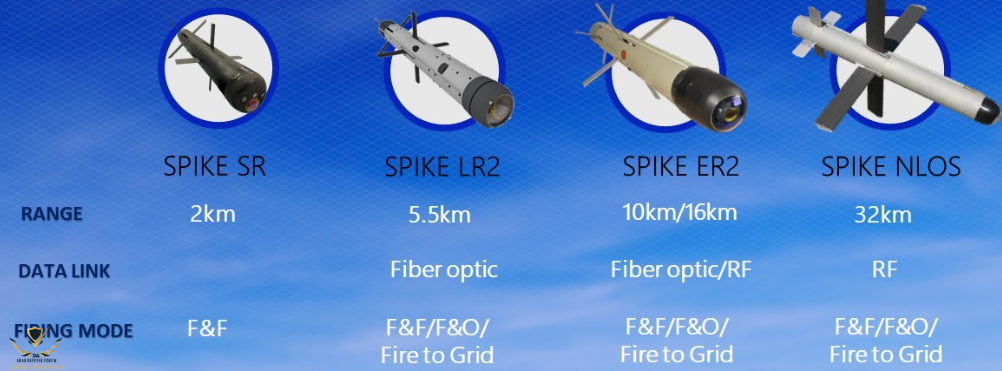

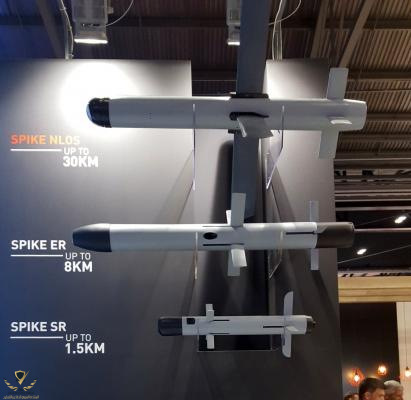

ومع ذلك، فإن العروض التقديمية التي تعرضها جنبًا إلى جنب مع صواريخ Spike الأخرى تشير إلى أنها في الأساس
نسخة مختصرة من Spike LR2 .

قد يشير هذا إلى أن Spike SR لها نفس الرأس الحربي وقطر 110 ملم مثل Spike LR2.





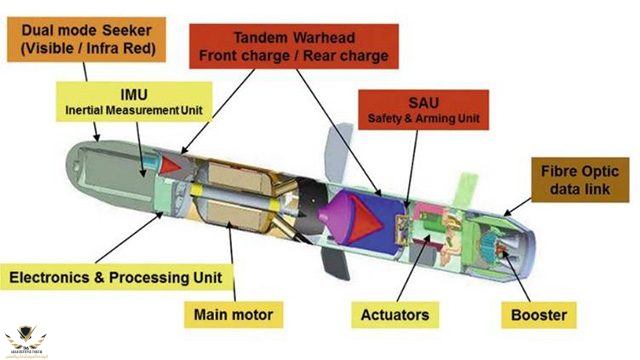

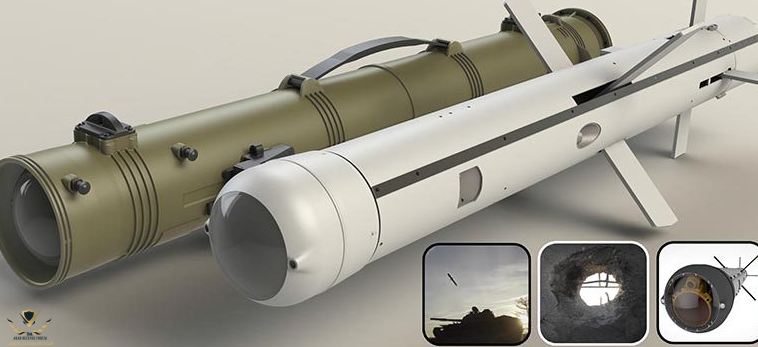

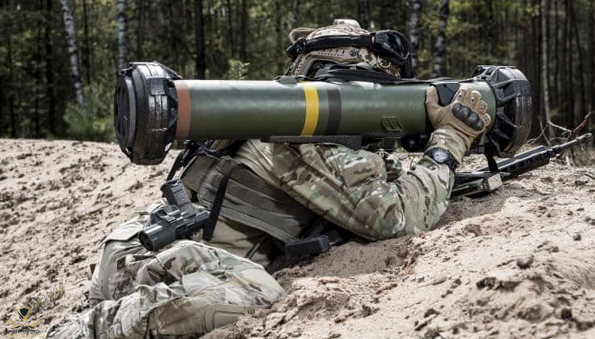

Spike SR هو صاروخ قصير بجسم أسطواني وأنف شبه مسطح.
الزعانف القابلة للطي مستطيلة وضيقة للغاية، مع الزعانف الخلفية أطول بأطراف منحنية ،وتنطلق مع إطلاق الصاروخ.

كل الزعانف على شكل صليب 90 درجة، مع زعانف أمامية بزاوية 90 درجة من الزعانف الخلفية.

تشتمل مجموعة نوافذ المستشعرات الصغيرة الموجودة على الأنف على عدسة واحدة كبيرة ومحاطة
بنصف دائرة من العدسات الأصغر، مما يضفي عليها "شكل المخلب" .

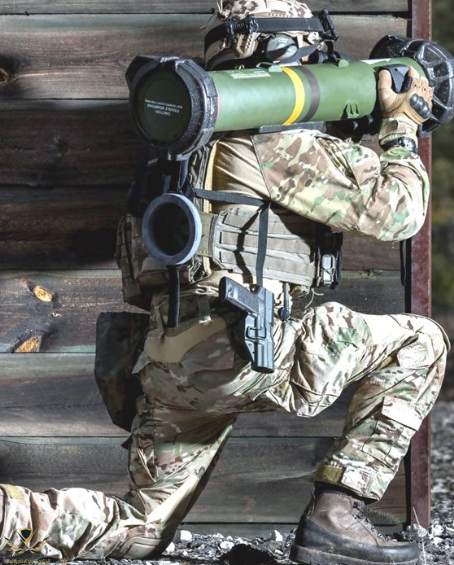

هناك تصميمان مختلفان لوحدة القيادة والإطلاق (CLU) تم عرضهما على Spike SR ، ويبدو أن التصميم السابق قد تم التخلي عنه
أثناء التطوير، قبل الاستخدام التشغيلي الأول لهذا الصاروخ.





يستخدم Spike SR نظام توجيه الأشعة تحت الحمراء (IR) ، والذي يتتبع الحرارة المنبعثة من الهدف.
هذه طريقة إرشادية "أطلق النار وانسى" ؛ هذا لا يمكّن المستخدم فقط من تغيير الأهداف فورًا أو الاحتماء،
ولكنه أيضًا لا يعطي تحذيرًا للهدف.

يعد هذا أيضًا نظام توجيه مكلفًا لاستخدامه في ATGM، لكن Rafael قللت بشكل كبير من تكلفة الصاروخ باستخدام
بصريات وإلكترونيات أرخص "جاهزة للاستخدام".





ومع ذلك، فإن التوجيه بالأشعة تحت الحمراء ليس معصومًا عن الخطأ.
يمكن للإجراءات المضادة مثل التوهج أن تضلل الصاروخ أو تعميه، على الرغم من أنها غير شائعة نسبيًا في المركبات
البرية العسكرية.

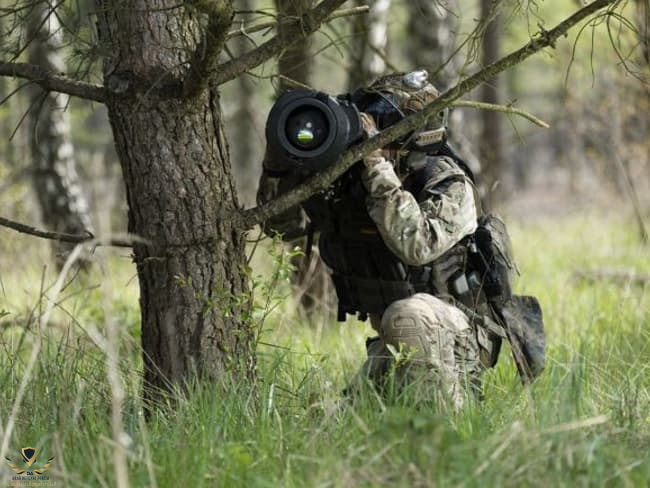

أحد الجوانب المثيرة للاهتمام بشكل خاص في نظام التوجيه هو أن رأس الباحث يعمل ككاميرا تصوير بالأشعة تحت الحمراء
عندما يكون الصاروخ مسلحًا في قاذفة، مما ينتج عنه تغذية فيديو مباشرة للمشاهد.

في الواقع، يرى المستخدم بالضبط ما يراه الصاروخ، مما يقلل بشكل كبير من إمكانية إطلاق الصاروخ مع مسار
غير مناسب على الهدف، أو على هدف غير مقصود.

يلغي هذا الابتكار أيضًا الحاجة إلى مشهد تصوير حراري منفصل على المشغل، وبما أن هذه التكنولوجيا
يُقال إنها أرخص بكثير من رؤوس الباحث المستخدمة عادةً في ATGM، فإنها تقلل بشكل كبير
من تكلفة إنتاج الصاروخ والقاذفة.





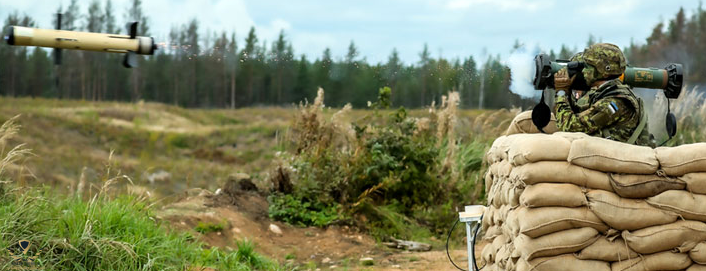

يتم دفع Spike SR بواسطة محرك صاروخي يعمل بالوقود الصلب، على الرغم من أنه لم يتم نشر سوى القليل
فيما يتعلق بدفعها.

إذا كان الجزء الخارجي من Spike SR يمثل مؤشرا، فمن المحتمل أن يكون محركها نسخة أقصر من تلك المستخدمة
في صواريخ عائلة Spike الأخرى.

يتم استخدام نوعين من الرؤوس الحربية في Spike SR ؛ شحنة على شكل ترادفي (HEAT) وذخيرة ثنائية الإستعمال
شديدة الانفجار (HEDP) يشار إليها باسم "الاختراق والانفجار والتفتت" (PBF).





يتميز الرأس الحربي ذو الشحنة الترادفية بشحنة تهزم الدروع التفاعلية المتفجرة (ERA) ، مما يسمح للرأس الحربي الرئيسي
بتحقيق اختراق كامل يبلغ 700 ملم مكافئ من الصلب المتجانس.

الرأس الحربي PBF هو في الأساس نوع من ذخيرة HEDP. مشتق من الذخيرة المستخدمة في قاذفة صواريخ MATADOR
(التي أنتجها أيضًا رافائيل).

لديها اختراق أقل للدروع من الرأس الحربي HEAT المستخدم في Spike SR القياسية، ولكنها تتمتع بقدرة محسنة
بشكل كبير على اختراق الجدران، وتأثيرات الانفجار والتشظي المميتة بشكل استثنائي داخل الهياكل الصغيرة
خلف الجدران المذكورة.





يسمح الحد الأدنى بشكل استثنائي من الحجم والوزن وتكلفة الوحدة لـ Spike SR بتشكيلات أصغر لاستخدامها،
مما قد يكون قادرًا على إعطاء قدرة عضوية ATGM، على سبيل المثال، بدلاً من عدد صغير من فرق ATGM المخصصة
مع ربما ثلاثة قاذفات على مستوى الشركة ، سيتم إصدار Spike SR لواحد من الجنود في كل فصيل، أو ربما حتى واحد لكل زمرة.

يمكن حتى أن يتم إصداره على نطاق واسع مثل قاذفة الصواريخ، على الرغم من أن Spike SR لا يزال
أغلى بكثير من معظمها.





على الرغم من أنه كان بطيئًا في الحصول على تصاريح القبول مقارنة بالصواريخ الأخرى في عائلة Spike،
فقد تم اعتماد Spike SR في النهاية من قبل الجيش الإسرائيلي في عام 2016 ، ثم في الآونة الأخيرة
من قبل قوات الدفاع السنغافورية في عام 2017.

تعد إسرائيل وسنغافورة المستخدمين التشغيليين الوحيدين للصواريخ Spike SR حتى الآن.

لم يتم نشر تكلفة الوحدة لـ Spike SR، ولكن يُعتقد أنها تبلغ حوالي 75000 دولارًا أمريكيًا.
وبالمقارنة، فإن تكلفة الوحدة لجهاز واحد من Raytheon FGM-148 Javelin المنافسة تزيد عن 174000 دولار أمريكي.

اعتبارًا من أواخر عام 2019، يتم تصنيع وتسويق Spike SR بواسطة Rafael.

موضوع ممتاز بارك الله فيك 👍



يستخدم Spike SR نظام توجيه الأشعة تحت الحمراء (IR) والذي يتتبع الحرارة المنبعثة من الهدف.
هذه طريقة إرشادية "أطلق النار وانسى" ؛ هذا لا يمكّن المستخدم فقط من تغيير الأهداف فورًا أو الاحتماء،
ولكنه أيضًا لا يعطي تحذيرًا للهدف.

غير دقيق هذا الوصف إستاذي، والصحيح أنه يتبع الصورة الحرارية للهدف وليس الحرارة المنبعثة عنه !!! إذ يعمل الصاروخ خلال طيرانه على تتبع صورة الهدف الحرارية المحفوظة في ذاكرته والتي جرى التقاطها وتخزينها قبل عملية الإطلاق، لذلك هو مزود بباحث في مقدمته لالتقاط الصورة تحت الحمراء للهدف imaging infrared seeker. الصاروخ يتبنى إستخدام نمط التوجيه السلبي الذي يتميز بكونه مستقل ولا يحتاج لمصدر توجيه خارجي external guidance.

غير دقيق هذا الوصف إستاذي، والصحيح أنه يتبع الصورة الحرارية للهدف وليس الحرارة المنبعثة عنه !!! إذ يعمل الصاروخ خلال طيرانه على تتبع صورة الهدف الحرارية المحفوظة في ذاكرته والتي جرى التقاطها وتخزينها قبل عملية الإطلاق، لذلك هو مزود بباحث في مقدمته لالتقاط الصورة تحت الحمراء للهدف imaging infrared seeker. الصاروخ يتبنى إستخدام نمط التوجيه السلبي الذي يتميز بكونه مستقل ولا يحتاج لمصدر توجيه خارجي external guidance.

صحيح ربما كلمة "تتبع" غير دقيقة.. لكنه بالنهاية يعتمد على إلتقاط الحرارة المنبعثة من الهدف لتفعيل خاصية IIR.

The Spike SR anti-tank guided missile utilises state-of-the-art third generation day and night electro-optical seeker technology, including un-cooled imaging infrared (IIR), high-resolution charge couple device (CCD), and optimised tracker, which enables high hit probability against stationary and moving targets in all weather conditions and ranges. The image from the seeker is displayed on a small OLED screen with 4X magnification.

The missile system supports fire and forgot mode of operation, while its advanced tracker allows the operator to efficiently engage fast-moving targets at short range.

صحيح ربما كلمة "تتبع" غير دقيقة.. لكنه بالنهاية يعتمد على إلتقاط الحرارة المنبعثة من الهدف لتفعيل خاصية IIR.

يلتقط الصورة الحرارية للهدف وليس الحرارة المنبعثة عن الهدف،، هناك فرق بين المعنيين إستاذي والفقرة التي تستدل بها تذكر ذلك imaging infrared (IIR) !!

يلتقط الصورة الحرارية للهدف وليس الحرارة المنبعثة عن الهدف،، هناك فرق بين المعنيين إستاذي والفقرة التي تستدل بها تذكر ذلك imaging infrared (IIR) !!

طبيعي.. فالصورة الحرارية هي نفسها الحرارة المنبعثة من الهدف !! نحن لا نتحدث هنا عن حرارة نارية !!
حتى جسم الإنسان باعث للحرارة


طبيعي.. فالصورة الحرارية هي نفسها الحرارة المنبعثة من الهدف !! نحن لا نتحدث هنا عن حرارة نارية !!
حتى جسم الإنسان باعث للحرارة

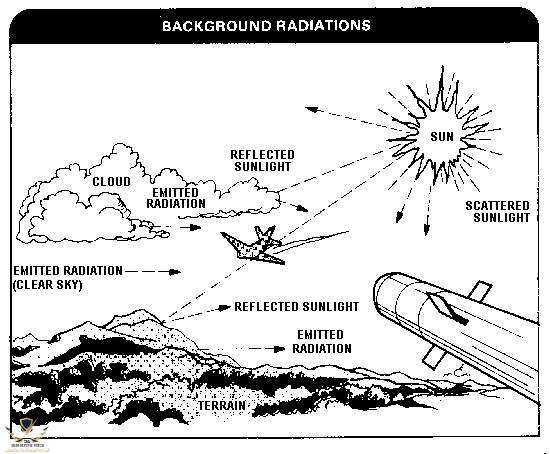

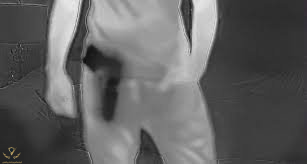

مشاهدة المرفق 566069
