المقاتلة الصينية شنيانغ جيه-31



بعد إزاحة الستار عن طراز J 31 أو FC 31 الجديد و ظهور صور اوضح للطائرة تم ادخال الكثير من التحسينات على الطائرة هذه التحسينات على J 31 ستمكنها من افتكاك مكان لها في سوق التصدير وستحقق الحلم الصيني بإنهاء احتكار الولايات المتحدة بيع الطائرات المقاتلة من الجيل الخامس خاصة و ان Shenyang J 31 لديها القدرة على التفوق على أي خصوم إقليميين مثل F 15 في اليابان أو Su 30 MKI في الهند. لذلك من المهم للغاية تحليل قدرات هذه الطائرة الجديدة ومعرفة كيف تغير معادلات توازن القوة.

تاريخ البرنامج :

يُقال إن النموذج الأصلي "31001" المعين رسميًا مشروع 310 ، هو مستعرض تقني تم إنشاؤه وتم تمويله كمشروع خاص من قبل AVIC و Shenyang. تم تسمية الطائرة رسميًا باسم FC-31 "Falcon Eagle" خلال معرض Zhuhai الجوي في عام 2014.
بالإضافة إلى ذلك ، لا تزال هناك شائعات قوية بشأن المشاركة السرية لجيش التحرير الشعبى الصينى أو على الأقل لها مصلحة في تطوير الطائرة باعتبار J-31 كمقاتلة متوسطة الوزن و يمكنها العمل من حاملات الطائرات و الأرض لتكمل العمل من المقاتلات من طراز J-20 الأكبر. من الناحية النظرية ، يمكن أن تحل محل بعض المقاتلات المتبقية من سلسلة J-7/8 بينما تكمل مقاتلات الجيل الرابع الحديثة J-10 و J-11.

التحسينات على جسم الطائرة :

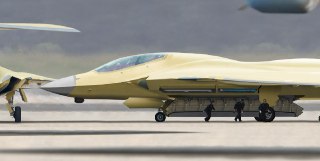

تم تصنيع هيكل الطائرة J 31 بالكامل كهيكل واحد. يُعرف في الصين باسم تقنية التصنيع المضافة additive manufacturing technique التي قللت من عدد الأجزاء والمكونات ليتم تصنيعها بنسبة 50 ٪ وبالتالي يمكن تصنيعها بشكل أسرع ما يبدو ان جسم الطائرة الأمامي المنقح او المستوحى من طراز F-22 بما في ذلك مظلة قمرة القيادة من قطعة واحدة ، و الزعانف الخلفية المعاد تشكيلها. J-31 لديها جسم مسطح أكثر من اف35 مما يشير إلى احتمال تفوق جوي أكثر وضوحًا لـ J31 ، حيث ينتج عن جسم الطائرة المسطح حجرة أسلحة أصغر ولكنه يحسن كفاءة الوقود والسرعة.

main-qimg-93fc6a63953a13f271f7b51507cfa912-lq


تحسينات في قدرات الحرب الإلكترونية :

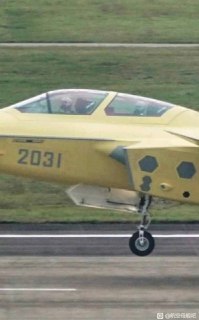

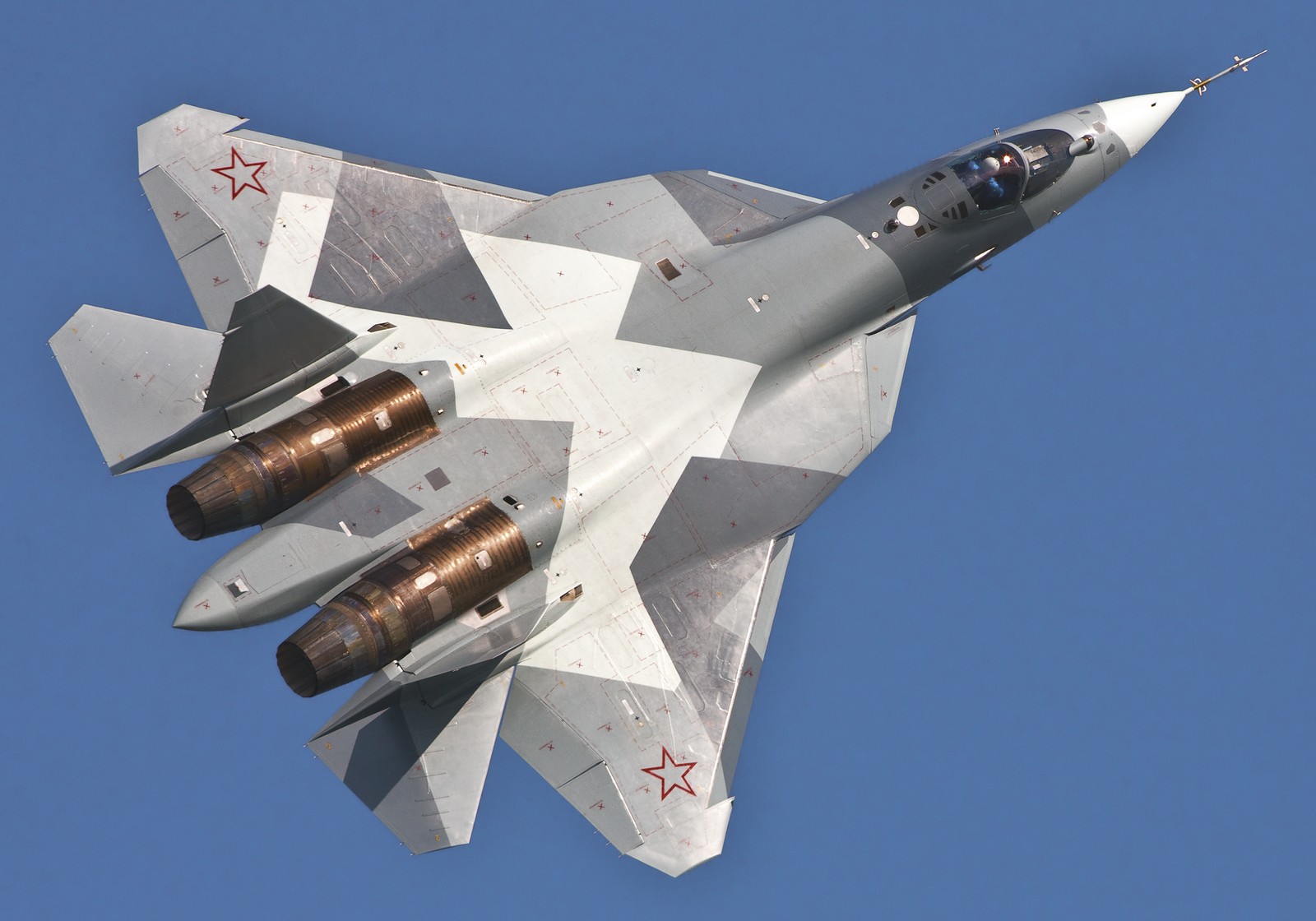

استنادا الى الصورة اعلاه والتي تظهر النقطة السوداء على الجانب الخلفي من J 31 أعلى منطقة الظهر في نفس الموقع بالضبط على PAK-FA يوجد جهاز يسمى DIRCM.



في المقدمة جهة الانف يمكن ملاحظة EOTS التي تشبه تلك الموجودة في اف35. تتمثل وظيفة EOTS (نظام الاستهداف الكهروضوئي) في توفير المعلومات الضرورية لصواريخ الطائرة والقنابل الموجهة حول البصمة الحرارية للهدف. يساعد في الاستهداف ويعمل مع الرادار.



تُظهر المراقبة الدقيقة لبطن J 31 علامات على شكل معين والتي يمكن أن تكون مشابهة لـ DAS الخاصة بـاف 35 وتعمل كنظام تحذير من اقتراب الصواريخ و يمكن أن يعطي صورة متعددة الأطياف للطيار. يوفر صورة للبيئة المحيطة في العديد من الأطياف المختلفة سواء كانت طيف الأشعة تحت الحمراء أو أي طيف آخر. إن EOTS لـ J 31 مشابه جدًا لتلك الخاصة بـ F 35 وهذا يعطي دعمًا للادعاء بأن البيانات الصينية المخترقة لـاف35. إن EOTS لديها شكل ماسي الأوجه في الأمام على جانبين والآخر أدناه يظهر أنها ليست فقط تستخدم لغرض الاستهداف ولكن للبحث عن الأشعة تحت الحمراء والتتبع أيضًا. تحتوي EOTS الخاصة بالمقاتلة F 35 على زجاج مصنوع من Lucco-Sapphire ، أقوى مادة بعد الماس. ليس من الواضح ما إذا كان الصينيون قد فعلوا ذلك أم لا.





شوهد نظام EORD-31 من A-Star موضوعًا على الجانب الأيمن من مظلة J-31 و هو بمثابة IRST ، على غرار سلسلة OLS-27 التي تستخدمه المقاتلة الروسية Sukhoi Su-27. ومع ذلك ، بدلاً من غطاء القبة الكروية ، فإن EORD-31 مسطح وذو أوجه. زعمت تقارير صحفية صينية أن النظام قد يكون قادرًا على اكتشاف المقاتلة Lockheed Martin F-22A على بعد 110 كم وطائرة Boeing B-2 على بعد 150 كم. إذا تم التكهن بفعل بنفس مبدا عمل OLS الخاص بالمقاتلة سو27 ، فإن EORD 31 سيكون مجرد جهاز استقبال يلتقط البصمة الحرارية لمقاتلات الشبح. قد يكون لدى EORD أداء يقلل من عودة الرادار الخاص به لا يزال يبدو أنه تطور كبير من OLS ، ولكن ليس من السهل اكتشاف اف22 في نطاقات BVR.




تحسينات في خصائص التخفي :



تم تدعيم المحرك الجديد بفوهات خفية أعيد تصميمها. يُقال أن هذه وحدة دفع صينية "جديدة" بقوة دفع تبلغ 10-11 طنًا والتي ستحل في النهاية محل المحرك RD-93 الروسي. ما هو هذا المحرك بالضبط ، لا يزال غير معروف. في الصور التي ظهرت على موقع صيني والعديد من الصور الأخرى لوحظ أن حواف فوهات المحرك لها شكل سن المنشار. وهو مشابه تمامًا لأشكال سن المنشار لـ اف35. هذا الشكل مهم جدًا لأنه يقلل المقطع العرضي للرادار ويحسن بشكل كبير الكشف عن الأشعة تحت الحمراء للطائرة. كما شوهدت هذه الحواف ذات الشكل المسنن على أبواب فتحات الأسلحة الداخلية والأبواب التي تخفي معدات الهبوط.

يتضمن التصميم المحدث تحسينات المقطع العرضي للرادار مثل حواف الجناح المقطوعة والمثبتات الرأسية المنقحة وقسم أمامي معاد تشكيله مع مظلة قمرة قيادة من قطعة واحدة. يمكن أيضًا رؤية الأجنحة معاد تشكيلها تمامًا وتبدو أكثر شبهاً بأجنحة F 22 Raptor. يقلل المزيج الناعم لحافة الجناح من الحافة الأمامية والحافة الخلفية من تراكم الحرارة على الحواف ويقلل أيضًا من السحب الديناميكي الهوائي.



جانب آخر خفي هو استخدام قمرة القيادة المكونة من قطعة واحدة على شكل فقاعة.

f84c3-chinese2bj-312bfalcon2beagle2bstealth2bfighter2baircraft2bseems2bto2bbe2bgathering2bmomentum2b.webp


حزمة أسلحة المحتملة :



تتميز FC-31 بحاوية اسلحة داخلي واحد داخل بطنها يضم ما يصل إلى 6 صواريخ بما في ذلك PL-10 و PL-12 و PL-21. يُعتقد أيضًا أن الطائرة لديها قدرة هجوم سطحي ثانوية حيث يمكنها حمل 50 كجم من ذخائر القطر الصغير SDB داخليًا مثل القنبابل الموجهة بالأقمار الصناعية LS-6 / FT-7 و GB50 LGB ، أو أكبر مثل YJ-83K AshM و YJ-91 ARM خارجيًا تحت 6 نقاط صلبة. يُعتقد أنه تم تركيب مدفع رشاش داخلي أيضًا ولكن موقعه الدقيق لا يزال مجهولاً.





من أجل القدرة على الضربات الجوية ، فإن J 31 لديها العديد من الصواريخ للاختيار من بينها. يعتقد الكثير أنه حتى الطراز المحدث من J 31 به فتحات أسلحة صغيرة ولا يمكنها حمل صواريخ كروز. لكن صاروخ TL 7 الإصدار الجديد 88 KD يبلغ قطره 0.7 مترًا و بمدى 180 كيلومترًا فقط. كما أن لديها نسخة مضادة للسفن يتم إطلاقه من الجو والتي تم تثبيتها مؤخرًا على قاذفة مقاتلة JH 7.





يُظهر هذا الملصق المأخوذ من موقع errymath blogspot فتحات للأسلحة الجانبية ولكن لم يتم رؤيتها على النموذج المعروض في Zhuhai Air Show ولا حتى على النماذج الأولية.



ملصق صيني آخر يظهر J 31 كمقاتلة تعمل من على متن حاملة الطائرات كبير مصممي J 31 يشير إلى احتمال وجود هذه الطائرة. سيطلق على هذا الطراز اسم J 18 (إصدار التصدير F 60).

صور اضافية




مشكور اخى على هذا الموضوع المميز. مواصفات مميزة لهذه الطائرة و لكن تحتاج إلى اختبار فى بيئة حرب حقيقية لأخذ صورة أوضح عليها

الصينيين من خلال J-31 يحاولون منافسة F-35 لكن لا أجد تنافسية في السعر.
يقدر الخبراء سعر J-31 ب110 مليون دولار في حين أن سعر F-35 حوالي 90 مليون دولار

بقي الخوذه المميزه للاف ٣٥ ولا اعتقد ان الصينين قادرين على فعلها او على الاقل سيحتاجون وقت ليس بالقليل

موضوع رائع كعادتك سيدي الفاضل ،
ناقص بس علي الصين انها اسلحتها تخش حرب حقيقية علشان نشوف مستوى أدائها ، اظن والله اعلم انها مش هيكون أداء مخيب.

موضوع ممتاز كالعادة من عضو متميز
اتمنى ان اراها فى قواتنا الجوية على ان تكون منصة مفتوحة قابلة للتطوير ولدمج الاسلحة المختلفة
لدينا شهادة المملكة بشأن الاسلحة الصينية وكفائتها بعد شراء وتجربة نظام الليزر الصينى على اراضيها

معروض على السعودية توطين صناعتها، لكن صراحة ارى الافضل ان يبقى سلاح الجو السعودي ( اوروبي وامريكي ) بينما في اي مجال عسكري اخر افضل تواجد الصين حتى في القوات البحرية خاصة الغواصات

التعديل الأخير:
قبل كم يوم شفت ذي الصورة في فيديو لواحد يتكلم عن المقاتلات الصينية صدق ولا كذب ؟
مشاهدة المرفق 501060


دي مجرد رسمة وتخيل من مهتمين بالتطوير


وهو كان بيطور الشكل دة
