انواع الموجات waves وطريقة عملها

ابو مهند الزهراني

صقور الدفاع
إنضم
8 يونيو 2015
المشاركات
20,930
التفاعل
71,779 1,254 4
الدولة
Saudi Arabia


هناك نوعان من الموجات waves

1- موجة طبيعية
2- موجة صناعية

الموجة الطبيعية

تاتي من الطبيعة من البرق والكواكب والاجرام السماوية ومن الزلازل وغيرها

موجة صناعية
تاتي من محطات الاتصالات الاذاعة والتلفزيون الخ....
عن طريق الاقمار الصناعية وابراج المكرويف والاناتل

وتستخدم في البث الثابت والمتحرك

انها جزء من طيف الموجات الكهرومغناطيسية
بطول موجي أعلى من تحت الحمراء



موجات الراديو

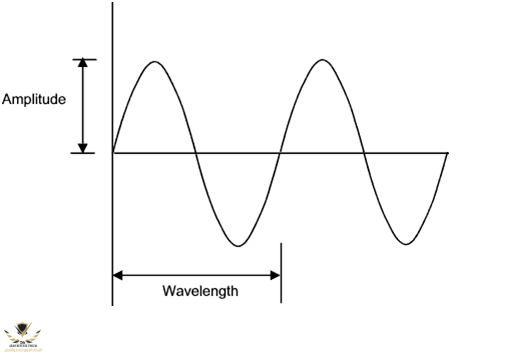

تردد الموجة وطولها

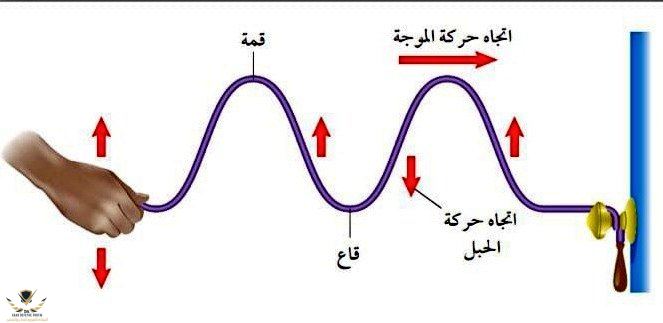

ان اعلى نقطة في الموجة تدعى القمة
وادنى نقطة في الموجة تدعى الدرك


اما طول الموجة
فهو المسافة بين قمتي الموجتين المتعاقبتين

اما سعة الموجة
فهي المسافة بين القمة والدرك

ارسال الموجات الصوتية واستقبالها تنتشر
تنتشر موجات الراديو في خط مستقيم والكرة الارضية مستديرة فكيف يلتقط سكان القسم الثاني من الكرة الارضية الموجات التي نوجهها اليهم
ولماذا لا تتابع موجات الراديو انتشارها في خط مستقيم في الجو ؟؟؟
للاجابة عن هذه الاسئلة علينا ان نعرف ان الطبقات الجوية مشحونة بالموجات الكهربائية
خاصة التي بين علو 80 الى 400 كلم والمعروفة باسم الجو المؤين ( الايونوسفير : المكون من مجموعة ذرات ذات شحنة كهربائية)
هذه الطبقة المؤينة تساعد موجات الراديو على تغيير اتجاهها حسب استدارة الكرة الارضية

كثيراً ما نسمع تعبير
"موجة الراديو FM"

أو "موجة الراديو AM"

ولكن هل تساءلت يوماً
ماذا تعنى تلك الأحرف؟

بداية حرفى FM هم اختصار لتعبير

Frequency Modulated
وتعنى الموجة معدلة التردد
ولفهم معنى "الموجة معدلة التردد"




وحرفى AM هما اختصار لتعبير Amplitude Modulated

وتعنى الموجة معدلة السعة, ولكن يتوجب أولاً

إعطاء نبذة مختصرة عن موجات الراديو.
موجة الراديو عبارة عن نوع من الموجات الكهرومغناطيسية التى تتخذ طولاً موجياً
أكبر من الموجات تحت الحمراء فى الطيف الكهرومغناطيسى

ويتراوح طولها الموجى بين 1 مم إلى 100 كم, وتتراوح تتردداتها بين 3 كليوهرتز و 300 جيجاهرتز
(الهرتز = ذبذبة لكل ثانية)
هذه الترددات هى المعروفة علمياً بموجات الراديو
أما موجات الراديو المسموعة فى الإذاعات تكون فى نطاق ترددات أصغر بكثير

الراديو ينقسم إلى 3 موجات رئيسية وهي
:

1- الموجة القصيرة ( FM )
وهذي الموجة لا يمكن التقاط البرق عليها إلى إذا كان
البرق فوقك
ولا تحتاج في هذه الحالة إلى الراديو من الأصل .

2-
الموجة المتوسطة ( MW )
الموجة المتوسطة (بالإنجليزية: Medium wave)
موجة كهرومغناطيسية بطول موجة من 1000 إلى 100 متر وتردد من 300 إلى 3000 كيلو هرتز
المصطلح تاريخي ، يرجع تاريخه إلى أوائل القرن العشرين ، عندما تم تقسيم الطيف الراديوي على أساس الطول الموجي للموجات
إلى نطاقات موجات طويلة (LW)
وموجة متوسطة ( MW )

وموجات قصيرة الموجة (SW)


3- الموجة الطويلة ( AM ) Amplitude Modulation
وهي افضل لان ترددها
يبدأ من ( 531 كيلو هرتز إلى 1600كيلو هرتز )
AM كما تُعرف اختصارً Amplitude Modulation
وتعني بالعربية: الموجة معدَّلة السعة، وهي طريقة شائعة من طرق البث الإذاعي يعود تاريخ أول ظهور لها إلى 1870s
وهو الوقت الذي اكتُشِفت فيه موجات البث السمعية والتي يُمكن بثها عبر مسافات طويلة.

موجات AM يتم تحميلها عبر تعديل السعة. حيث يتم إضافة البيانات على الموجة الحاملة عبر التغيير في سعة الموجة
(طولها من القمة إلى القاع)
وبدأ هذا النظام بالتراجع بسبب سوء جودة الصوت مقارنةً بموجات FM
وعادةً ما تُستعمل موجات AM لبث الأخبار والأحداث العالمية
ومن أبرز عيوبها الخلط بين المحطات أثناء التغيير بينها وتتأثر بالتشويش
ولكن تتميز بأنها طويلة المدى ومن الممكن أن تعمل خارج المدن وسهلة البناء.





موجات الرعد والبرق

البرق يتسبب في حدوث الرعد بعد اصدارشحنة كهربائية هائلة

وبدورها تسخن الهواء المحيط بدرجة عالية جدا
تصل إلى درجات حرارة تتراوح
ما بين 10,000 و 33,300 درجة مئوية

بالإضافة إلى الضوء المرئي والحرارة
والموجات الصوتية وموجات الاصتدام

فإن ضربات البرق تطلق موجات راديو
أي طاقة كهرومغناطيسية منخفضة التردد

هذه الموجات يمكنها أن تجعل أجهزة الراديو
تطقطق بسبب التداخل الموجي أثناء العاصفة

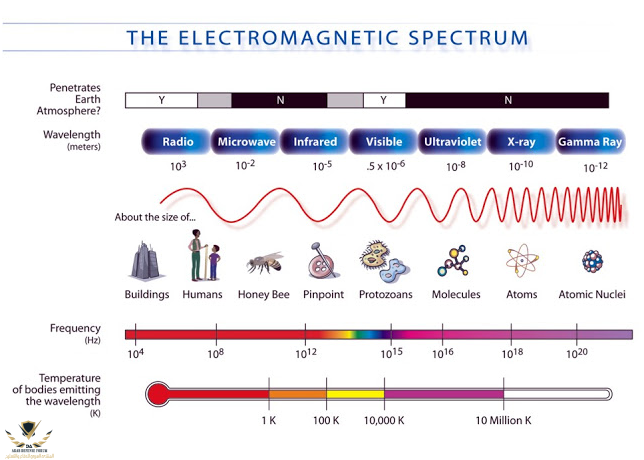

شكل توضيحى للطيف الكهرومغناطيسى

وبالنسبة لموجات الراديو التى نستمع إليها فى الإذاعات فهى مكونة من موجتين متراكبتين, الأولى تسمع الموجة الحاملة وهى الموجة الأساسية التى تستخدم لنقل البيانات وتكون غالباً على شكل دالة جيبية sine wave.




الدالة الجيبية

ولكن الموجة الحاملة لو تم نقلها كما هى فلن نسمع شيئاً, لأن البيانات لم يتم تحمليها بعد, ويتم تحميل البيانات فى موجة أخرى تضاف للموجة الحاملة وتسمى موجة الإشارة أو موجة البيانات.
وطريقة التحميل أو التراكب بين الموجتين الحاملة والبيانات هى التى تضيف أحد اسمى معدلة التردد أو معدلة السعة, فالأولى وهى FM الأشهر استخداماً تكون تحميل البيانات عن طريق تغيير التردد فى نطاق صغير بحيث يكون التغيير فى نطاق 0.1 من الميجاهرتز أعلى أو أسفل التردد الأساسى للمحطة, ولذلك تجد – إن لاحظت – أن الفرق بين أى محطتى راديو متتاليتين فى التردد يجب ألا يقل عن 0.2 ميجاهرتز حتى لا يحدث تداخل فى الإشارة, وقد يختلف الرقم حسب النظام المتبع فى كل دولة.


وطريقة التحميل الأخرى والمسماة الموجة معدلة السعة AM يكون إضافة البيانات فيها عن طريق تغيير سعة الموجة وهو أكبر بعد للموجة عن نقطة السكون, وهذا النظام أقل استخداماً وبدأ فى الانحدار بسبب سوء جودة الصوت مقارنة بالموجة معدلة التردد.

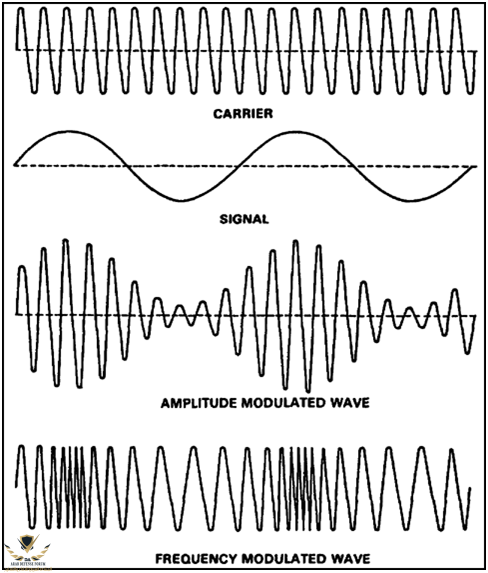

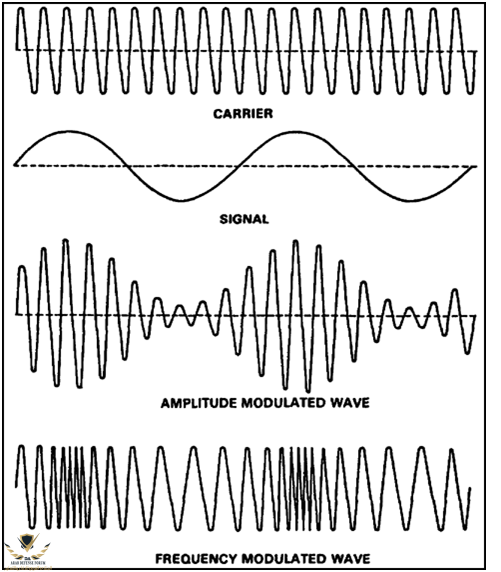

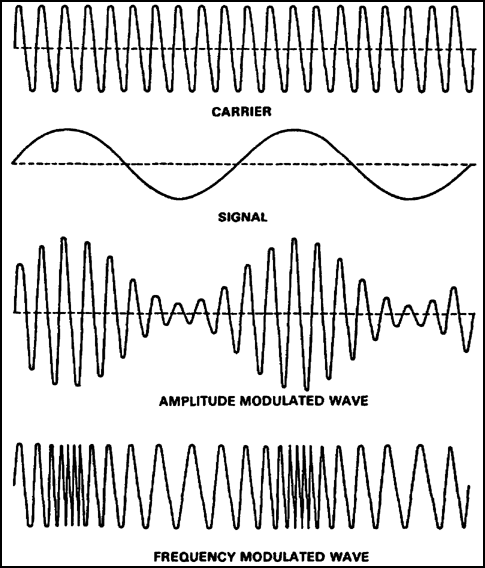

مقارنة بين طريقتى التحميل المختلفتين

(الأولى الموجة الحاملة, الثانية موجة البيانات, الثالثة الموجة معدلة السعة, الرابعة الموجة معدلة التردد)

موضوع مفيد وبسيط ...
ارجعتني لأيام الجامعة وتصميم دارات التعديل و التضخيم ...

دامك تعرف للاسلكي هل يوجد (لاسلكي EHF) للملعومية واعتقد تعرف هالمعلومة دامك هاوي ال VHF و الUHF يعني 300MHz الى 500 بينما الEHF يعني الى 300.000 MHz يعني ولا حتى فيه مقارنة بينهم لذالك هل يوجد منه لا سلكي؟

دامك تعرف للاسلكي هل يوجد (لاسلكي EHF) للملعومية واعتقد تعرف هالمعلومة دامك هاوي ال VHF و الUHF يعني 300MHz الى 500 بينما الEHF يعني الى 300.000 MHz يعني ولا حتى فيه مقارنة بينهم لذالك هل يوجد منه لا سلكي؟

بصراحه لا اعلم ولا اعتقد انه موجود لان الاستخدامات في الاتصالات اللاسلكيه على VHF UHF HF

من اجمل مواضيع المنتدى بالفتره الاخيره ، جعل والديك الجنه يا بو زهره ❤🌹

دامك تعرف للاسلكي هل يوجد (لاسلكي EHF) للملعومية واعتقد تعرف هالمعلومة دامك هاوي ال VHF و الUHF يعني 300MHz الى 500 بينما الEHF يعني الى 300.000 MHz يعني ولا حتى فيه مقارنة بينهم لذالك هل يوجد منه لا سلكي؟


من 10 جيجا هيرتز الى 30 جيجا هذا تردد SHF Super high frequency وما بعد دلك من 30 جيجاهيرتز الى 300 جيجا هيرتز
EHF
Extremely high frequency
