الصاروخ الأمريكي المضاد للدروع Javelin

thetank

عضو
إنضم
يوليو 2019
المشاركات
5,485
التفاعل
14,269 119 0
الدولة
Jordan
منظومة ممتازة
الاردن يمتلك منها اعداد كبيرة 🇯🇴
+192 قاذف مع اكثر من 1900 صاروخ



Sikorsky

طاقم الإدارة
مدير الإشراف
إنضم
يوليو 2011
المشاركات
2,440
التفاعل
7,354 841 0
الدولة
Tunisia


Sikorsky

طاقم الإدارة
مدير الإشراف
إنضم
يوليو 2011
المشاركات
2,440
التفاعل
7,354 841 0
الدولة
Tunisia

الجافلين حصل على ترقيات تجعل مداه ليلاً +4 كم
بالأضافة لتخفيض وزن الصاروخ بنسبة 30%


أكثر مدى وجدته 2500 متر :)


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
يونيو 2019
المشاركات
14,464
التفاعل
98,324 1,856 1
الدولة
Germany

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
مايو 2013
المشاركات
9,743
التفاعل
43,330 452 0
يطلق الصاروخ بزاوية 18 درجة، بعدها يستطيع الجافلين في نمط الهجوم العمودي بلوغ ارتفاع 150 م، حيث يرتفع الصاروخ بحدة للأعلى climb sharply، ليطير بعدها بشكل مستقيم، ثم يغطس للأسفل ليضرب هدفه بشكل قوسي نحو قمته الضعيفة (يجب تنشيط الباحث أولاً وتحفيزه قبل ضغط زر الإطلاق) مع مسافة اشتباك دنيا تبلغ 150 م.

وفي نمط الهجوم المباشر ينطلق الصاروخ بارتفاع منخفض lower altitude يصل إلى 50 م، ثم ينحني ويميل في اتجاه طيرانه نحو الأسفل لينقض على هدفه بشكل مباشر في مقدمته أو مؤخرته أو الجوانب، علماً أن مسافة الاشتباك الدنيا في هذا النمط من التوجيه تبلغ 65 م.


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
مايو 2013
المشاركات
9,743
التفاعل
43,330 452 0

بعد كل طلقة، يفصل المشغل أنبوبًا فارغًا ويلصق أنبوبًا آخر بصاروخ من أجل اللقطة التالية.
يحتوي CLU على قنوات متعددة مع جهاز تصوير حراري للمراقبة والاستكشاف وتحديد أولويات الهدف.

يمكن أن يعمل في الليل وفي جميع الظروف الجوية.

يقفل الصاروخ الهدف قبل الإطلاق. أثناء الرحلة يوجه تلقائيًا.
خلال ذلك الوقت ، يمكن للمشغل فصل أنبوب فارغ ومن CLU وإرفاق أنبوب آخر بصاروخ.

تستغرق حوالي 15 ثانية. وهو ما يمكن الطاقم من ترك موقع اطلاق النار والتنقل إلى مكان آمن.

يستخدم الرامي وحدة السيطرة على الإطلاق CLU لإيجاد وتمييز الهدف، ثم ينقل الصورة لباحث الصاروخ العامل بالأشعة تحت الحمراء للإطباق والقفل على الهدف (يعمل باحث الصاروخ ضمن الأشعة تحت الحمراء طويلة الموجة long-wave infrared من 8-12 مايكرو). يستمر باحث الصاروخ في التركيز على الهدف ومتابعة تحركاته المحتملة، حيث يقوم بالتقاط صورة جديدة له كل ثانية ويقوم بمطابقتها بصورة الهدف المخزنة في ذاكرة الصاروخ، ومن ثم تغيير اتجاه طيرانه وزاوية هجومه attack angles change في حالة تغيير الهدف لمكانه..

مجموعة الباحث مغلفة بقبة زجاجية شفافة، التي تسمح بسقوط شعاع الأشعة تحت الحمراء على مصفوفة المستوى البؤري focal plane array. إذ يمر شعاع الأشعة تحت الحمراء من خلال القبة، وبعد ذلك من خلال العدسات التي تقوم بدورها بتركيز طاقة الشعاع. إن طاقة الأشعة تحت الحمراء يتم عكسها عن طريق مرايا خاصة باتجاه المصفوفة. وتعالج المصفوفة الإشارات الصادرة عن الكاشفات detectors وترسل الإشارات لوحدة تعقب الصاروخ. وجدير بالذكر أن المصفوفة وكاشفات الأشعة تحت الحمراء يجب أن تبرد باستمرار، ولهذا الغرض فإن قنينة غاز صغيرة مضغوط، متوفرة في النظام من أجل ضمان عملية التبريد لفترة زمنية تبلغ نحو 19 ثانية.


QRPS

عضو
إنضم
مارس 2019
المشاركات
4,118
التفاعل
5,656 31 1
الدولة
Saudi Arabia
لا يحل محل الأربي جي اولا لأنه غالي الثمن جدا مايعني انه لا يعتبر سلاح فرد عادي. منصته ثقيله جدا و ذخيرته ثقيلة جدا مايعني انه ليس سهل التنقل فيه وبالغالب ماتقدر تشيل كمية ذخيرة كبيرة كالفرد يعني انه ليس سلاح ممتاز للأفراد. لذالك لا يعتبر بديل للأر بي جي ابدا ابدا.

وزن الجافلين مع صاروخ واحد يصل الى مايقارب ل22 كيلوغرام

و المصيبة الأكبر ان سعر صاروخ واحد للجافلين يصل لمئة الف

وهذا المصدر



بالله 100 الف دولار على صاروخ للأفراد؟؟؟؟ الناس شافت مميزاته ونست سعره




التعديل الأخير:

Nashab

عضو مميز
إنضم
يناير 2017
المشاركات
14,956
التفاعل
45,005 369 6
الدولة
Jordan
يطلق الصاروخ بزاوية 18 درجة، بعدها يستطيع الجافلين في نمط الهجوم العمودي بلوغ ارتفاع 150 م، حيث يرتفع الصاروخ بحدة للأعلى climb sharply، ليطير بعدها بشكل مستقيم، ثم يغطس للأسفل ليضرب هدفه بشكل قوسي نحو قمته الضعيفة (يجب تنشيط الباحث أولاً وتحفيزه قبل ضغط زر الإطلاق) مع مسافة اشتباك دنيا تبلغ 150 م.

وفي نمط الهجوم المباشر ينطلق الصاروخ بارتفاع منخفض lower altitude يصل إلى 50 م، ثم ينحني ويميل في اتجاه طيرانه نحو الأسفل لينقض على هدفه بشكل مباشر في مقدمته أو مؤخرته أو الجوانب، علماً أن مسافة الاشتباك الدنيا في هذا النمط من التوجيه تبلغ 65 م.
أستاذنا في نمض الإنقضاض السقفي كم تبلغ زاوية الهجوم في اقصى احوالها ؟
ووضح لنا ان كانت الزاوية المقاسة مع مع مستوى الارض 0 درجة، او الزاوية المقاسة مع المحور العامودي على الهدف 90 درجة ؟


QRPS

عضو
إنضم
مارس 2019
المشاركات
4,118
التفاعل
5,656 31 1
الدولة
Saudi Arabia
لا يحل محل الأربي جي اولا لأنه غالي الثمن جدا مايعني انه لا يعتبر سلاح فرد عادي. منصته ثقيله جدا و ذخيرته ثقيلة جدا مايعني انه ليس سهل التنقل فيه وبالغالب ماتقدر تشيل كمية ذخيرة كبيرة كالفرد يعني انه ليس سلاح ممتاز للأفراد. لذالك لا يعتبر بديل للأر بي جي ابدا ابدا.

وزن الجافلين مع صاروخ واحد يصل الى مايقارب ل22 كيلوغرام

و المصيبة الأكبر ان سعر صاروخ واحد للجافلين يصل لمئة الف

وهذا المصدر



بالله 100 الف دولار على صاروخ للأفراد؟؟؟؟ الناس شافت مميزاته ونست سعره



بينما الأر بي جي 7 القديمة سعر طلقتها مايتعدى ال400 ريال من المصنع وغير وزنها الخفيف الي مايتعدى ال 7 كيلوجرام



هذا غير انه في انواع احدث منه مثل ار بي جي 32

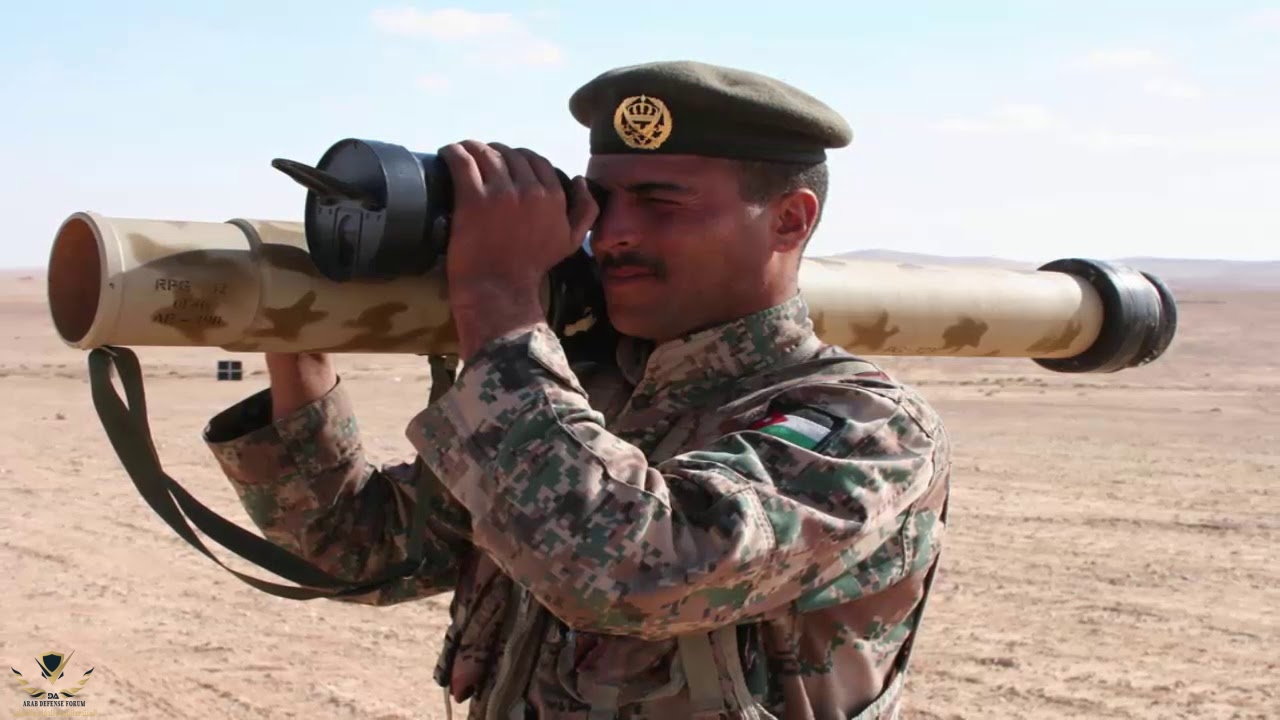

جندي اردني معه ار بي جي 32. هذا الي فعلا يسمى قاذف محمول للأفراد موب الجافلين الي سعر ذخيرته سعر صاروخ لطائرات و وزنة ثقيل جدا وكأنه برج مدرعة​

إنضم
سبتمبر 2016
المشاركات
14,193
التفاعل
51,793 269 0
بينما الأر بي جي 7 القديمة سعر طلقتها مايتعدى ال400 ريال من المصنع وغير وزنها الخفيف الي مايتعدى ال 7 كيلوجرام



هذا غير انه في انواع احدث منه مثل ار بي جي 32


مشاهدة المرفق 463765

جندي اردني معه ار بي جي 32. هذا الي فعلا يسمى قاذف محمول للأفراد موب الجافلين الي سعر ذخيرته سعر صاروخ لطائرات و وزنة ثقيل جدا وكأنه برج مدرعة​
بس فيه فرق كبير بينها الجافلين مخصص لدبابات المعركة الرئيسية الثقيلة ومماثل في مهامه للتاو والكورنيت لكن مخصوص لحمل الافراد بتقنية اعلى
أما ار بي جي مخصص للمدرعات الخفيفة والمتوسطة كأقصى حد
لذلك لو واجهت دبابة ثقيلة مثل ابرامز او ليوبارد بار بي جي رحت فيها لكن الجافلين يكفيك


abdo 22

عضو
إنضم
أكتوبر 2008
المشاركات
3,586
التفاعل
5,127 38 0
الدولة
Egypt
لا يحل محل الأربي جي اولا لأنه غالي الثمن جدا مايعني انه لا يعتبر سلاح فرد عادي. منصته ثقيله جدا و ذخيرته ثقيلة جدا مايعني انه ليس سهل التنقل فيه وبالغالب ماتقدر تشيل كمية ذخيرة كبيرة كالفرد يعني انه ليس سلاح ممتاز للأفراد. لذالك لا يعتبر بديل للأر بي جي ابدا ابدا.

وزن الجافلين مع صاروخ واحد يصل الى مايقارب ل22 كيلوغرام

و المصيبة الأكبر ان سعر صاروخ واحد للجافلين يصل لمئة الف

وهذا المصدر



بالله 100 الف دولار على صاروخ للأفراد؟؟؟؟ الناس شافت مميزاته ونست سعره



الجافلين الصاروخ بدبابة مفيهاش نقاش.
بس ما هي مدي فعالية RBG قصاده سواء كان هدف ثابت او هدف متحرك وايضاً قارن المدى
فيه مثل بيقول الغالي تمنه فيه ، لو انت معاك فلوس مش هيفرق معاك السعر


QRPS

عضو
إنضم
مارس 2019
المشاركات
4,118
التفاعل
5,656 31 1
الدولة
Saudi Arabia
الجافلين الصاروخ بدبابة مفيهاش نقاش.
بس ما هي مدي فعالية RBG قصاده سواء كان هدف ثابت او هدف متحرك وايضاً قارن المدى
فيه مثل بيقول الغالي تمنه فيه ، لو انت معاك فلوس مش هيفرق معاك السعر

بس فيه فرق كبير بينها الجافلين مخصص لدبابات المعركة الرئيسية الثقيلة ومماثل في مهامه للتاو والكورنيت لكن مخصوص لحمل الافراد بتقنية اعلى
أما ار بي جي مخصص للمدرعات الخفيفة والمتوسطة كأقصى حد
لذلك لو واجهت دبابة ثقيلة مثل ابرامز او ليوبارد بار بي جي رحت فيها لكن الجافلين يكفيك



وهل انا قلت ان فعاليته تقارن بفعالية الأر بي جي الي قلته انا انه لا يصلح يصير بديل للأربي جي فهو لا يعتبر صلح رئيسي للأفراد . الأفراد لازم يكون لهم قاذف رخيص و وزنه معقول.

لا يحل محل الأربي جي اولا لأنه غالي الثمن جدا مايعني انه لا يعتبر سلاح فرد عادي. منصته ثقيله جدا و ذخيرته ثقيلة جدا مايعني انه ليس سهل التنقل فيه وبالغالب ماتقدر تشيل كمية ذخيرة كبيرة كالفرد يعني انه ليس سلاح ممتاز للأفراد. لذالك لا يعتبر بديل للأر بي جي ابدا ابدا.

وزن الجافلين مع صاروخ واحد يصل الى مايقارب ل22 كيلوغرام

و المصيبة الأكبر ان سعر صاروخ واحد للجافلين يصل لمئة الف

وهذا المصدر



بالله 100 الف دولار على صاروخ للأفراد؟؟؟؟ الناس شافت مميزاته ونست سعره





زي ماهو واضح الي انا كاتبه انه لا يحل محل الأر بي جي لعدة اسباب اهمها وزنه الثقيل و ان سعر الطلقة الواحده له يصب 100 الف دولار!
