سيناء 200 تحت المجهر

madodedo

عضو
إنضم
25 أغسطس 2020
المشاركات
5,795
التفاعل
21,444 170 5
الدولة
Egypt
FFW1Z75WUAAbpVH (1).jpeg

المواصفات الفنية

النوع ناقلة جند مدرعة متعددة المهام

الوزن 14طن

طول المركبة 6.1م

عرض المركبة 3.04

إرتفاع المركبة 1.88 بدون تسليح

الخلوص الأرضى 360مم المسافة بين الأرض وأدنى نقطة في منتصف المركبة

الطاقم+سائق+حكمدار+6افراد


المدى والمحرك

نوع المحرك محرك ديزل رباعي الأشواط

قدرة المحرك 360حصان

القدرة النوعيه ح/ط 26 حصان طن

مدى العمل 600كم تقريبا

السرعة القصوى


45كم (عبر الأراضي الغير ممهدة)

65كم (عبر الأراضي ممهدة)

التحميل اعمدة عصر و مخففات صدمة

الجنزير كاوتش/صلب

مستوى الحماية

الجانب stanag l4

الأسفل stanagl3

الوقاية من طلقات ار بي جى 7

شباك حماية من جميع الأجناب

مستوى الحماية ضد الأسلحة الصغيرة stanag l3

نظام إخماد حريق أوتوماتيكي

شباك حماية من المقذوفات ار بي جى 7

الوزن المساحى 12كجم

نسبة الممانعة 85%

الاستخدام مركبة قتال-اسعاف-منصة إطلاق صواريخ هاون_ أشارة حرب إلكترونية-قيادة وسيطرة-ناقلة ذخيرة



FFdnuROX0AYsw5g (1).jpeg

الهدف من شباك الحماية

حماية المركبات المدرعة من تهديدات مقذوفات الحشوة الجوفاء مقذوفات ار بي جي 7ح ج أثناء العمليات بأقل وزن ممكن للحفاظ على سرعة المناورة وخفة الحركة مع سهولة الفك والتركيب على المركبات تم تنفيذ هذه الشباك بإستخدام الحبال المصنعة من ألياف الأرميد المدعمة بالصلب عند العقد المتقاطعة للأحبال

Screenshot_٢٠٢١١٢٠١-٠١٣١٤٦_Samsung Internet.jpg

التسلح هو مدفع رشاش 12.7 ملم في وحدة قتالية يتم التحكم فيها عن بعد/ الرشاش 23 ميللي والبندقية الآلية فى المستقبل ، من المحتمل استخدام وسائل تدمير أقوى ، بما في ذلك الصواريخ الموجهة المضادة للدبابات.
القدرة على عبور الموانع المائية
قال اللواء المهندس رفيق رزق عبده؛ رئيس مجلس إدارة مصنع 200 الحربي ؛ أن المركبة سيناء 200 قادرة على الطفو، كما أن يمكنها أن تعبر الموانع المائية، وذلك بفضل ما تمتلكه من إمكانيات تؤهلها لذلك.
تم إنتاج سيناء 200 فى أحد ورش مصنع 200الحربي وكانت مجرد بحث ونموذج بدائي لمعرفة قدرة المصنع على انتاج تلك الأنواع من المدرعات و تم تحويل تلك الورشه بعد ذالك الى مجمع صناعات هندسية ويتم إنتاج عائلة مركبات تمساح بداخله
البداية من مجرد بحث اقنع القيادة ثم تم صنع عدد 3 بروتو تايب بعد تصميمات و تجارب بعد قبولها تم إنتاج النسخة الصفرية يوجد حتى الأن 3 نماذج من سيناء 200 وهما فى نسخة الوط الصفرى 0 وسيتم تعميمها
المسؤولون عن هذا المشروع يدافعون عنه بشراسة ملفته للغاية مما شجعنى لعرض وجهه نظرهم كا توثيق للمستقبل وبيان مدى صدقهم فقد يكاد يكون الجميع قد اجمع ان إنتاج وتصميم المدرعة مصري بالكامل حتى البرج الذي يتم التحكم به آلياً من الداخل يتم إنتاجه فى الشركة العربية العالمية للبصريات المصرية عدا بعض الأجزاء المحدودة لوجود شركات أكثر اختصاصا قطعت أشواط كبيرة لإنتاجها مثل الموتور وعلبه التروس وبعض وحدات الكنترول
اما عن الصلب المدرع الذ تم إنتاج المدرعة به فهوا إنتاج مصري ينتج من اول سمك 3.5حتى 14.5

التصميم
من حيث تصميم سيناء 200مثلها مثل أغلب المدرعات من هذا النوع من المدرعات التى تجبر مصممها على أشكال مكررة
مثال

او المدرعة bvp m80

images (43).jpeg

images (42).jpeg




ولكن دعنا نقارن سيناء 200 ببعض النسخ الموجودة فى السوق لنعرف هل تستطيع تلبية متطلبات الجيش المصري والاستغناء عن الشراء من الخارج مع القليل من التحديثات

مراجعة لمواصفات سيناء 200
محرك 360 حصان
الوزن14
القدرة النوعيه ح/ط 26 حصان طن
سرعة قصوى 65
المدى 600 كم
الطول 6.1
العرض3.04
الارتفاع1.88



BMP-2
محرك300 حصان
الوزن14.3
القدرة النوعيه ح/ط 20.3 حصان طن
سرعة قصوى 65
المدى550 - 600 كم
الطول 6.72
العرض3.15
الارتفاع2.45


BMP-2M

محرك360 حصان
الوزن16
القدرة النوعيه ح/ط 22.5 حصان طن
سرعة قصوى 65
المدى 600 كم
الطول 6.73
العرض3.15
الارتفاع2.45



BMP-3
محرك 500حصان
الوزن18.7
القدرة النوعيه ح/ط 26 حصان طن
سرعة قصوى 70 كم
المدى 600 كم
الطول7.14
العرض3.2
الارتفاع2.4

من كل ما سبق نستنتج ان سيناء 200 لديها قابلية للتطوير بشكل كبير بل ويمكنها العمل بشكل جيد مع دمج بعض الأسلحة الغربية الاخف وزنا" لكن فى حالتها الحالية ستقوم بعمل جيد ولكن اى صناعة بدون طموح ستفشل حتى ولو كانت جيدة لكن ما هوا نوع الطموح المطلوب وما هيا ملامح التطوير الممكن للمدرعة لينقلها للمستقبل ويجعل تسويقها أسهل

ملامح التطوير الممكن
*المحرك
يجب رفع قوة المحرك ليعطى المدرعة قدرات أكبر ويجعل هناك مساحة لتعديلات جديدة
*منظومات التسليح
إضافة اختيارات اكتر مما يجعل هناك تنوع فى مهمات وقدرات المدرعة
*التصميم
ربما بسبب احتياجات ومهمات المدرعة حصر شكلها وتصميمها لعصور وفى جيوش مختلفة على شكل واحد يكاد يكون بتغيرات بسيطة
لنعرف ماذا يمكن ان نفعل علينا ان ننظر لتجارب مشابهة ليسىالمهم ان تقوم بنفس الوظائف والمهام لكن ربما تكون ملهمه لمصممين تلك المدرعة يوما ما لتحديث بعض الأجزاء فى تصميمات مستقبلية مما سيكسبها نقاط تسويقية على بعض المنتجات الموجودة بالفعل وربما الاستعانة بها لإنتاج نسخ غير برمائية كاتنويع فى المنتجات
Sakal IFV
المبنية علىBMP-2

images (40).jpeg


Borsuk IFV
Poland_conducts_trial_and_firing_test_with_new_Borsuk_tracked_amphibious_IFV_925_001.jpg

Combat Vehicle 90


نقاش
ما هوا النموذج الموجود حاليا لتطوير سيناء200 وما هى الأشياء التى تريد ان تراها فى النسخ المستقبلية لا نتكلم عن الشكل الخارجي فقط بل نتكلم عن السلاح والمعدات وما هيا النماذج الموجودة التى تستطيع مصر الإستفادة منها فى تطوير سيناء200

أعتذر لعدم القدرة على الشرح البصري بالصور لعدم القدرة على الحصول على ما يكفى من صور المدرعة وانتظرت طول فترة المعرض على امل خروج صور اكتر لكن محصلش والله يسامح الى كان السبب😅

ايه السبب🤔
images (42) (1).jpeg


واضح جدا من تشابهه الشاسيه والعجلات والجنزير انها نفس المدرعه السوفيتيه

التغيير الواضح في الهيكل الصلب
اختبارات الاداء للمدرعه سيناء 200 ومدي اجتيازها للعوائق والطفو المائي مهم للتسويق

التعديل الأخير:
نقاش
ما هوا النموذج الموجود حاليا لتطوير سيناء200 وما هى الأشياء التى تريد ان تراها فى النسخ المستقبلية لا نتكلم عن الشكل الخارجي فقط بل نتكلم عن السلاح والمعدات وما هيا النماذج الموجودة التى تستطيع مصر الإستفادة منها فى تطوير سيناء200
أتمنى رؤية نماذج برمائية

وتعدد النماذج باستخدام الأبراج المختلفة

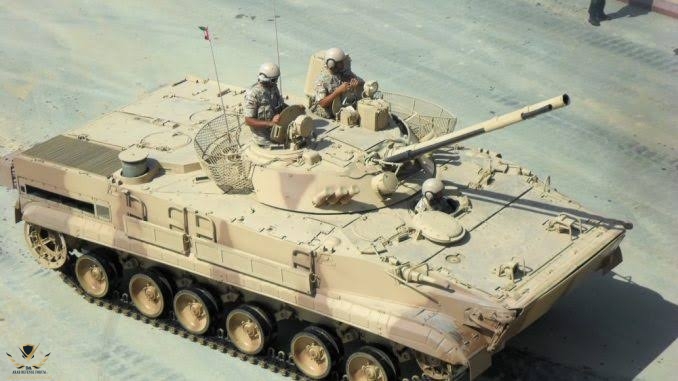

أتمنى اصابتكم بعدوى عشق برج ال BMP3 مثلنا

برج المورتر

برج يحمل مدفع رشاش مع صواريخ م د

او حتى البرج الروسي الجديد

الخيارات متعددة

على ان تكون بتصنيع محلي

التعديل الأخير:

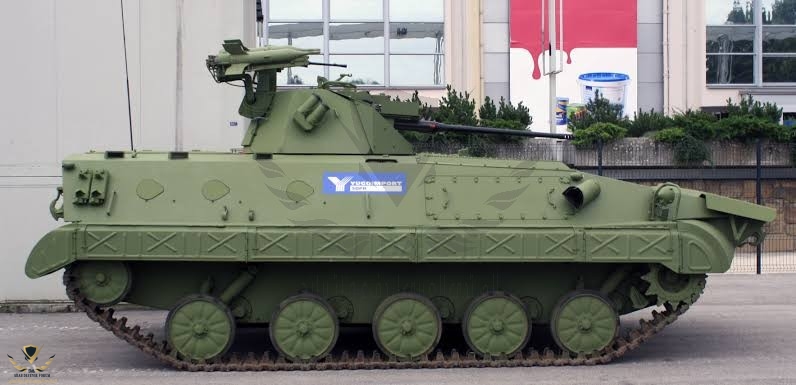

مشاهدة المرفق 440311

واضح جدا من تشابهه الشاسيه والعجلات والجنزير انها نفس المدرعه السوفيتيه

التغيير الواضح في الهيكل الصلب
اختبارات الاداء للمدرعه سيناء 200 ومدي اجتيازها للعوائق والطفو مائي مهم للتسويق
دى من يوغوسلافيا وفى اختلاف فى القوس الأمامي والأجانب وحتى المواصفات الفنية

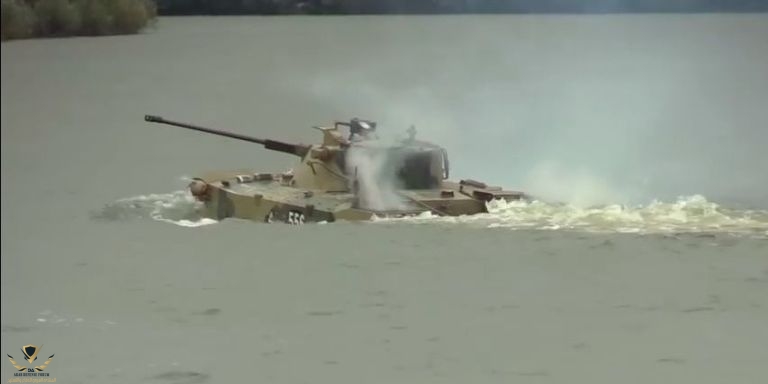

أتمنى رؤية نماذج برمائية
مشاهدة المرفق 440312
وتعدد النماذج باستخدام الأبراج المختلفة

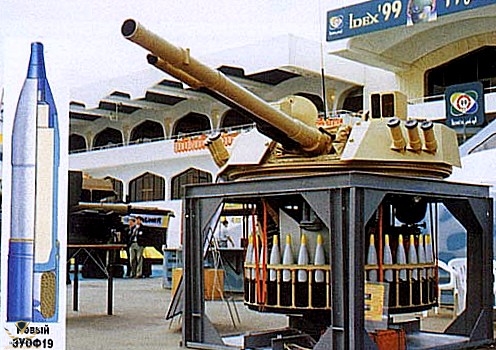

أتمنى اصابتكم بعدوى عشق برج ال BMP3 مثلنا
مشاهدة المرفق 440314

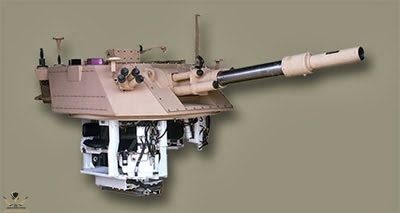

برج المورتر
مشاهدة المرفق 440313

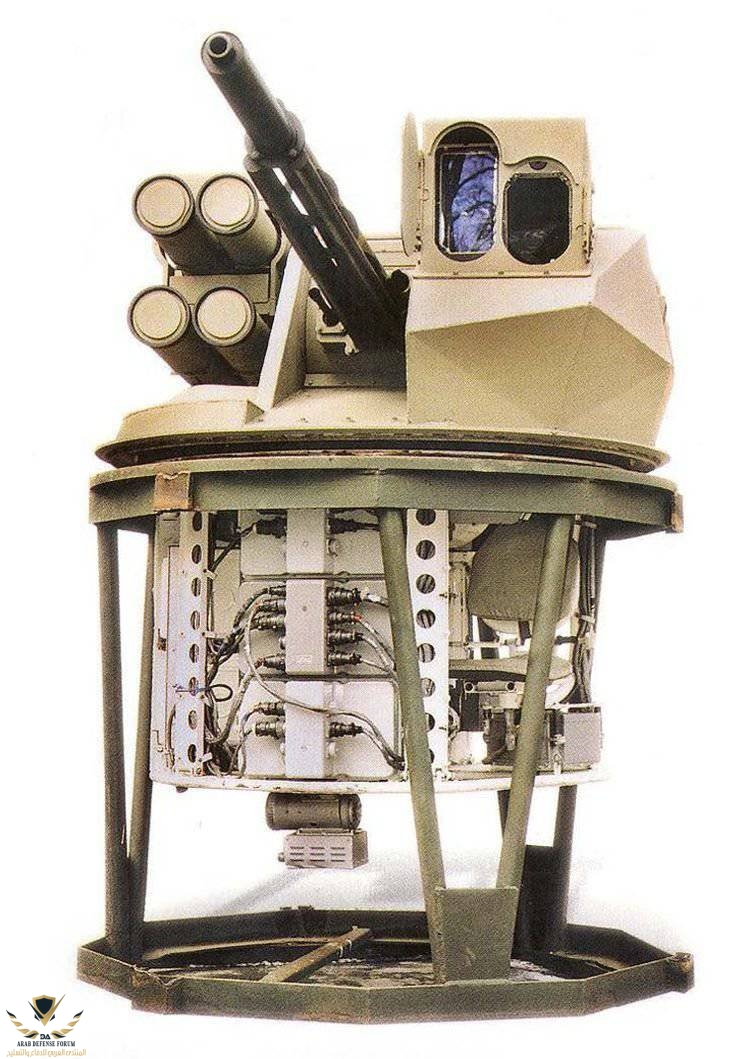

برج يحمل مدفع رشاش مع صواريخ م د
مشاهدة المرفق 440316

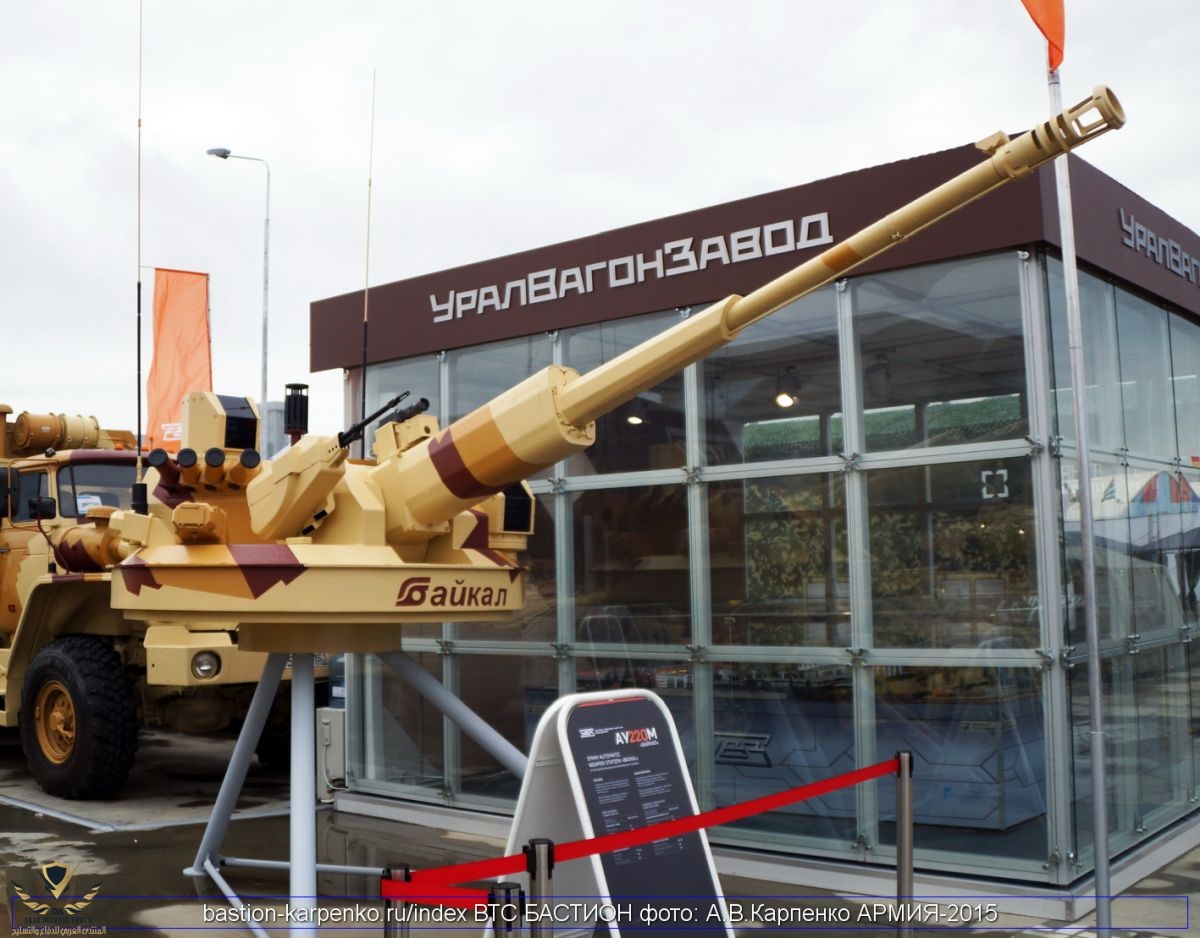

او حتى البرج الروسي الجديد
مشاهدة المرفق 440317

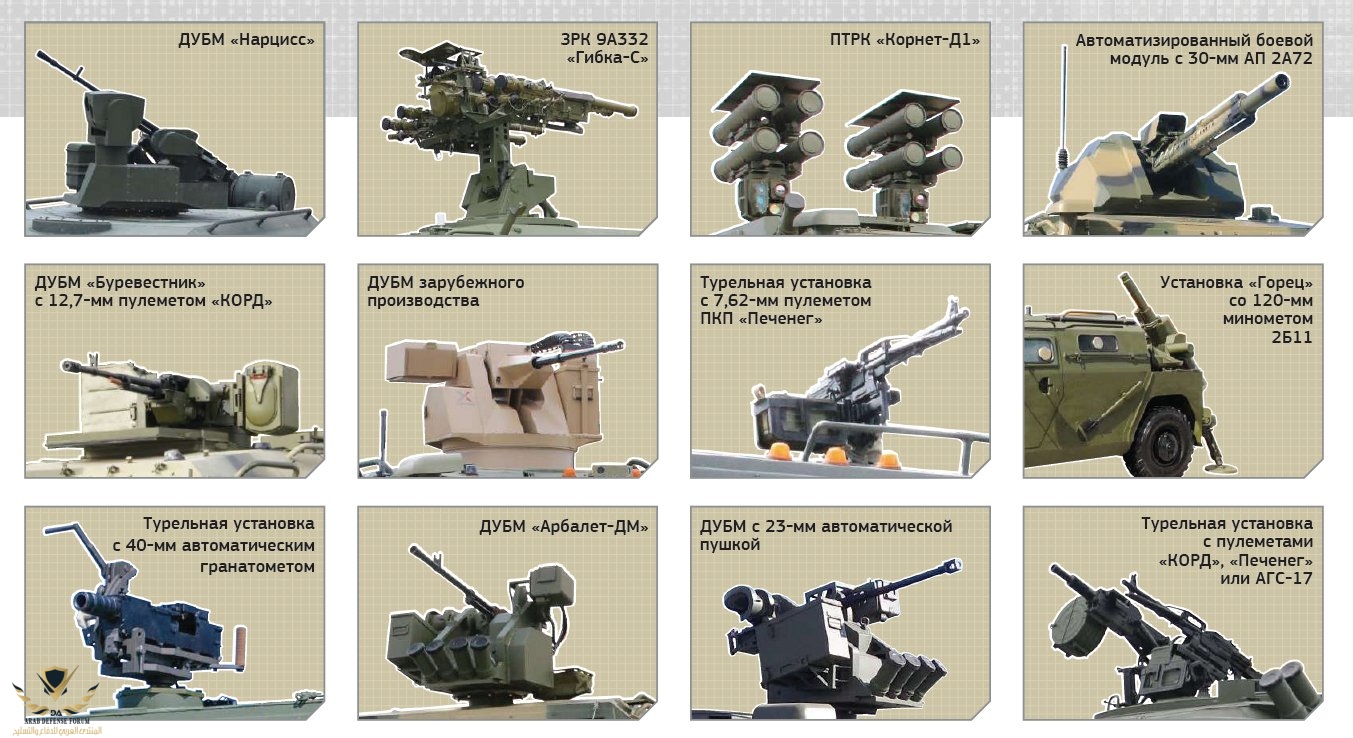

الخيارات متعددة
مشاهدة المرفق 440315
على ان تكون بتصنيع محلي
هيا برمائية فى منها 3نماذج حتى الأن هنشوف هيطلع ايه بس مفيش فيديوهات ليها للأسف 😑 بالنسبة للشكل الخارجى تفتكر ايه شكل فى مدرعة موجودة الان بس يكون شكلها ثورى ممكن يتناسب معاها ؟❤

الهيكل مختلف لكن الشاسيه والجنزير وشكل العجل متطابق
هما المسؤولين عن الكلام ده وبيأكدو انها تصنيع مصري بالكامل وحددو الحجات الى مبيصنعوهاش بلاسم اما لو شارين تصنيع الشاسيه فا كده برضو تعتبر تصنيع مصري بالكامل وبعدين الى صنعها مصنع 200 الى بيصنع الابراهامز مش هيعرف يصمم لها شاسية جديد

هما المسؤولين عن الكلام ده وبيأكدو انها تصنيع مصري بالكامل وحددو الحجات الى مبيصنعوهاش بلاسم اما لو شارين تصنيع الشاسيه فا كده برضو تعتبر تصنيع مصري بالكامل وبعدين الى صنعها مصنع 200 الى بيصنع الابراهامز مش هيعرف يصمم لها شاسية جديد
تصميم وتصنيع الشاسيه والمحرك لسه مش في مصر
المسؤلين بيقولو تصنيع كامل المقصود الهيكل ومستلزماته

الى تمنع تصنيع الشاسيه فى مصر وسبب تأكدك ان الشاسيه بتعها مش من انتاج مصنع200 ومن مصدر خارجى وفين المصدر ❤
مفيش مصدر
انتاج الشاسيه أو المحرك تقنيات دول قليله اللي بتنتجه لانه بيعتمد علي خبرات وعلم متراكم لفتره طويله من قوه وصلابه ومرونه في نفس الوقت وكفاءه وسلاسه توزيع الحركه من المحرك وعلب التروس

معظم المدرعات العالميه معتمده علي شاسيه مرسيدس وفورد

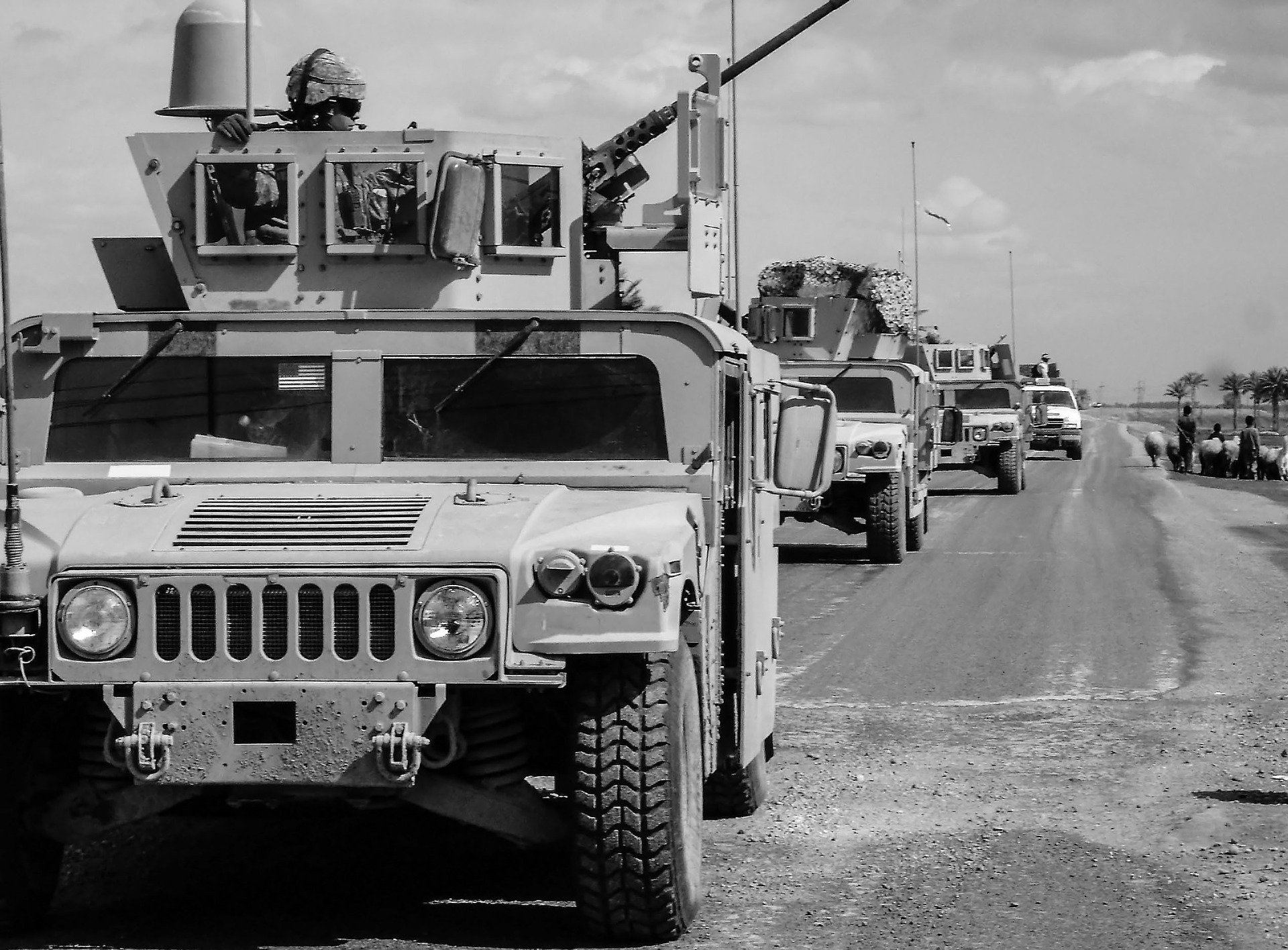

مدرعات التمساح معتمده علي شاسيه الهمر والشاسيه من شركه كراز والفهد من شركه مرسيدس


أهم حاجه في الشاسيه الاعتماديه في الصلاده والمرونه في نفس الوقت مع كفاءه توزيع الحركه


التعديل الأخير:
مفيش مصدر
انتاج الشاسيه أو المحرك تقنيات دول قليله اللي بتنتجه لانه بيعتمد علي خبرات وعلم متراكم لفتره طويله من قوه وصلابه ومرونه في نفس الوقت وكفاءه وسلاسه توزيع الحركه من المحرك

معظم المدرعات العالميه معتمده علي شاسيه مرسيدس وفورد
مدرعات التمساح معتمده علي شاسيه الهمر والشاسيه من شركه كراز والفهد من شركه مرسيدس


أهم حاجه في الشاسيه الاعتماديه في الصلاده والمرونه في نفس الوقت مع كفاءه توزيع الحركه

مشاهدة المرفق 440325
انت اكيد فاهم انى مش بهاجمك بس انا بحاول اخليك تشرح علشان الى بيشوف الموضوع يستفيد انا مش مع سينا او ضدها ده مش طبعي بس اكيد كنت غضبان من شكلها اول لما نزلت لانى كنت مش فاهم ومحدش من الى فاهمين حاول يوضح للأسف علشان كده بحاول العب دور كل طرف ❤
طيب ليه منقلش ان مصر اشترت تصنيع الشاسيه بتعها او تطوير زى ما عملو مع شركة amg وزى ما بتعمل مع عائلة تمساح مع اكثر من بلد يعنى اصبح نهج جديد عندهم 🤔
