عندما يذكر البيرسكوب يتبادر الى ذهننا مباشرة صورة جهاز الرؤية في الغواصة


ولكن هل تعلم بان بعض الطائرات تستخدم البيرسكوب
وبنفس الطريقة المستخدمة في الغواصة تقريبا

ولكن لماذا ؟
بسبب تصميم بعض المقاتلات فقد استصعب على الطيار الموجود في الكابينة الخلفية من رؤية المجال الامامي للطائرة ولهذا وبعد تفكير عميق

استحدث المهندسين بيرسكوبات خاصة تساعد الطيار ( اغلب الوقت مدرب الطيران ) من الرؤية الأمامية
ويستخدم أساسا في عمليات الهبوط

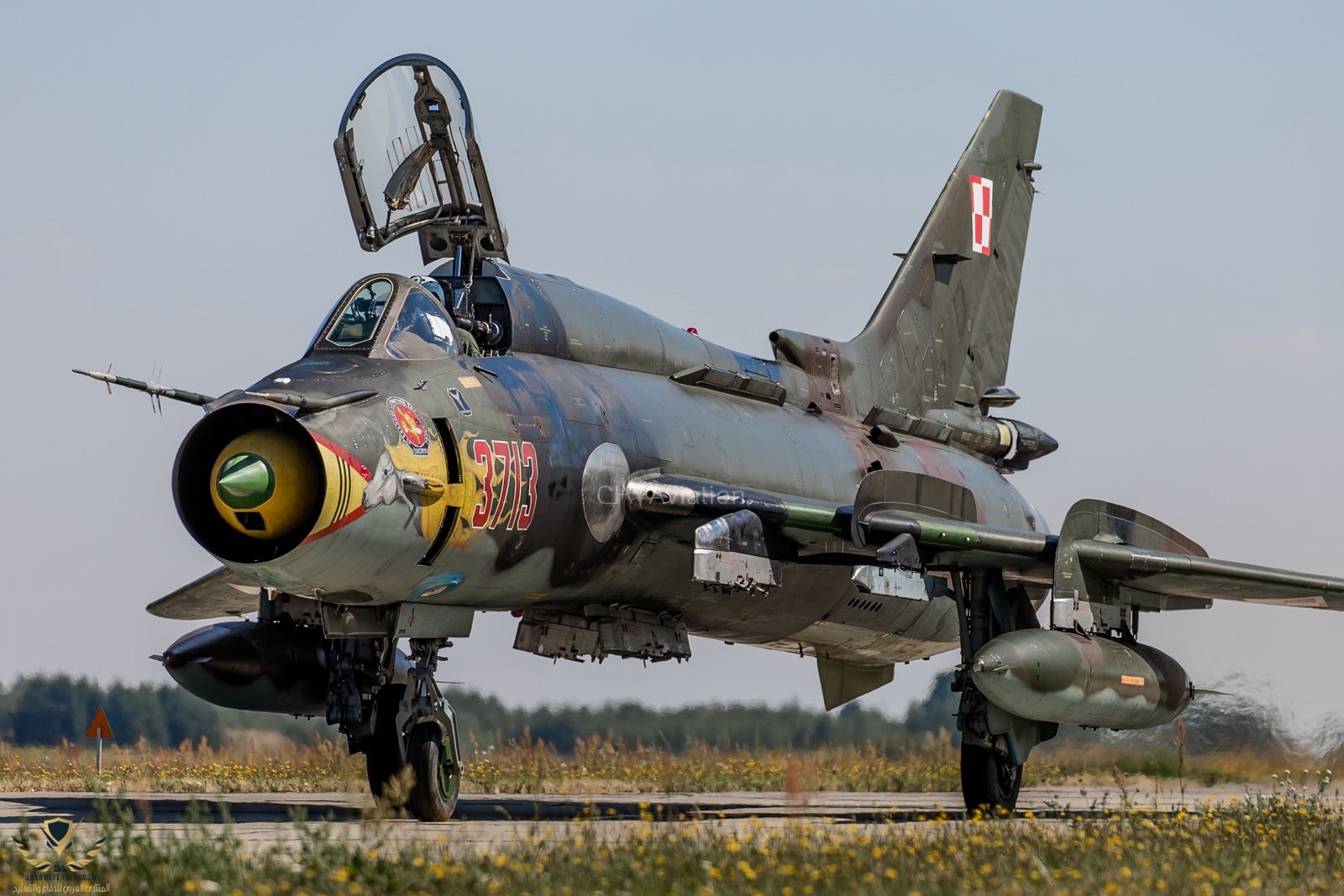

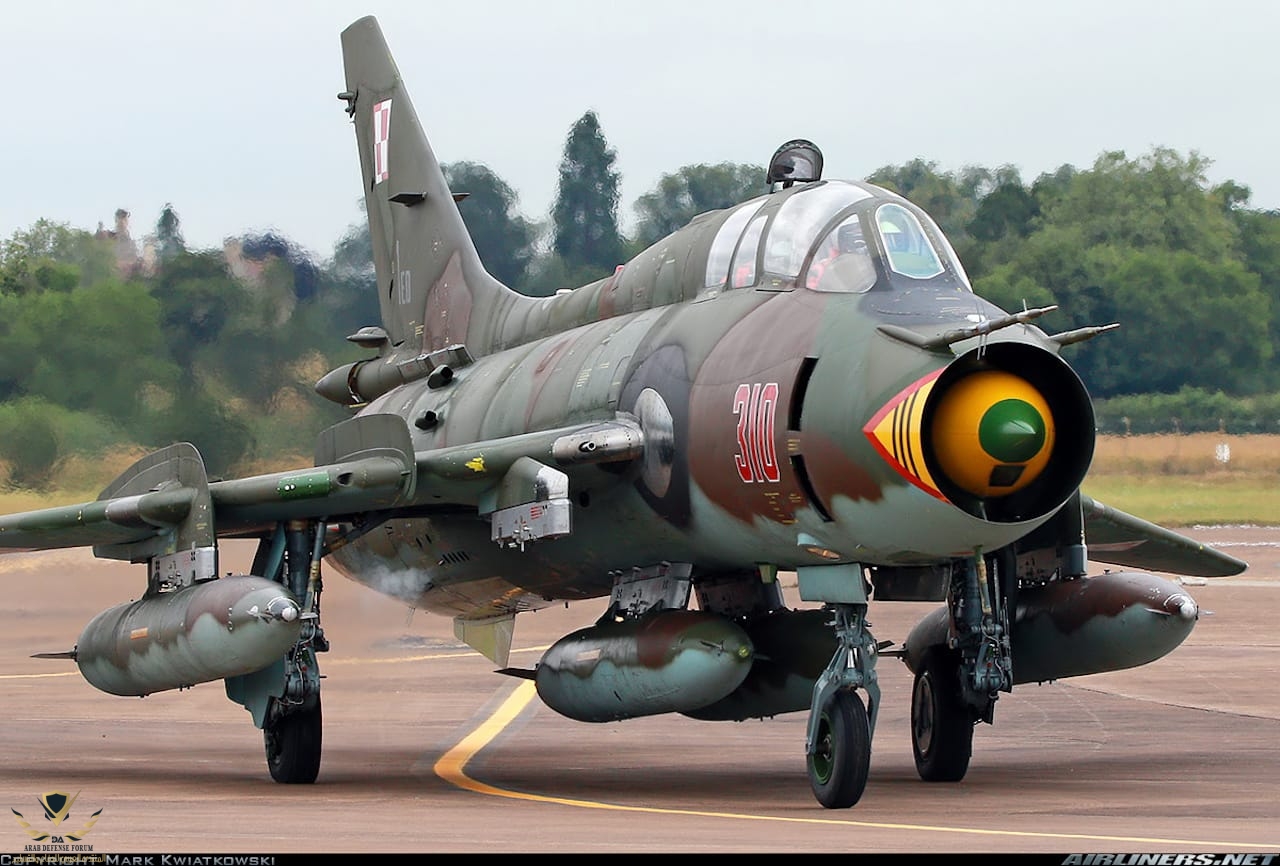

وأيضا أثناء الهجوم بزوايا عالية فإن الطيار يحتاج لوسيلة مساعدة للرؤية كما في سلسلة السوخوي SU22
ذات المقعد الواحد

ذات المقعدين

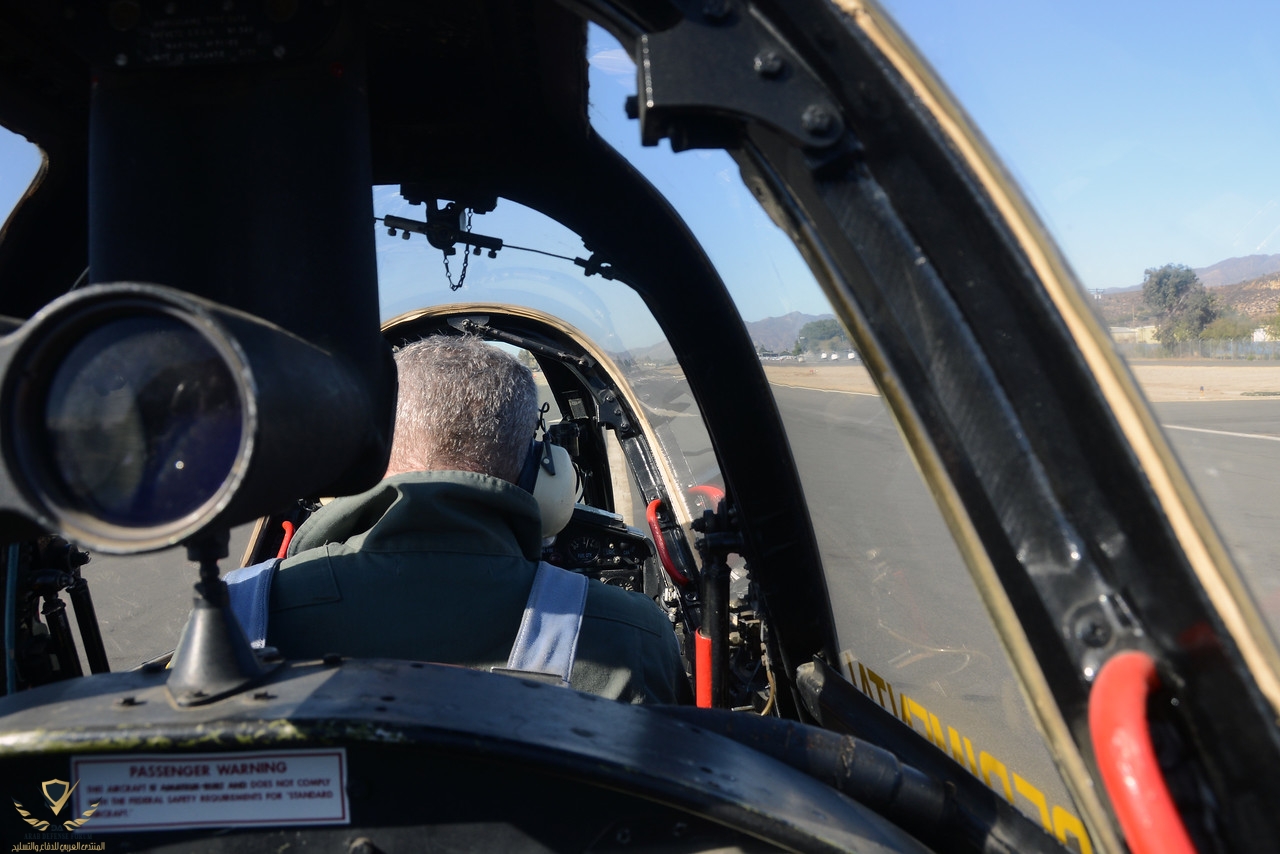

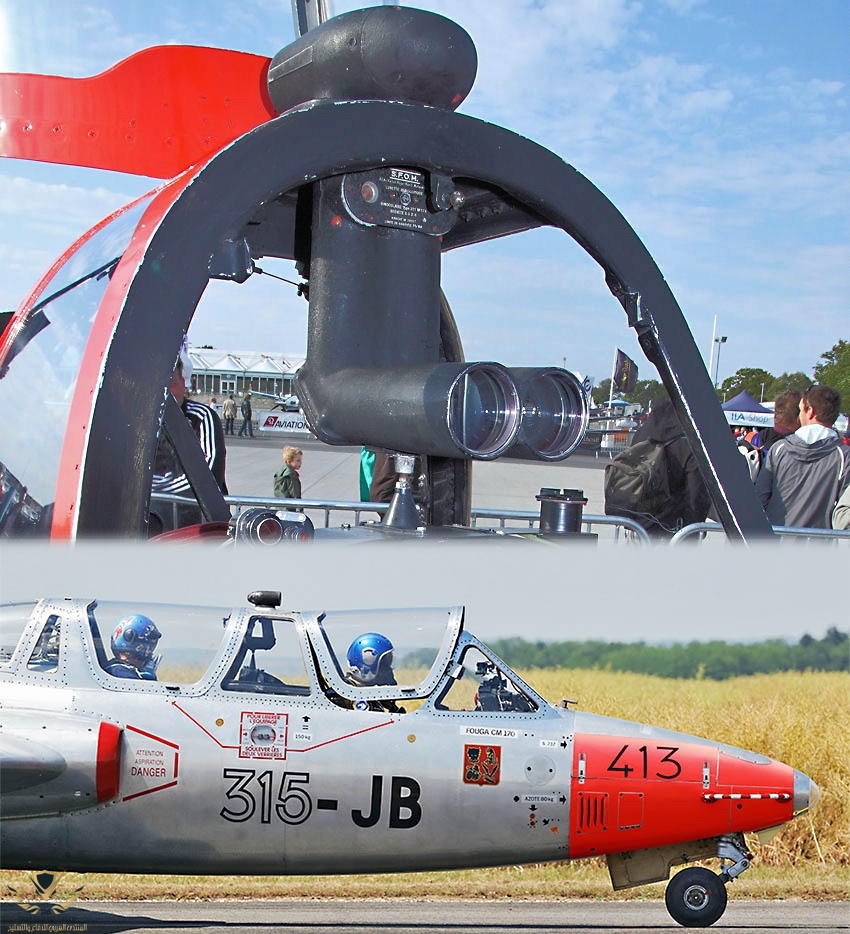

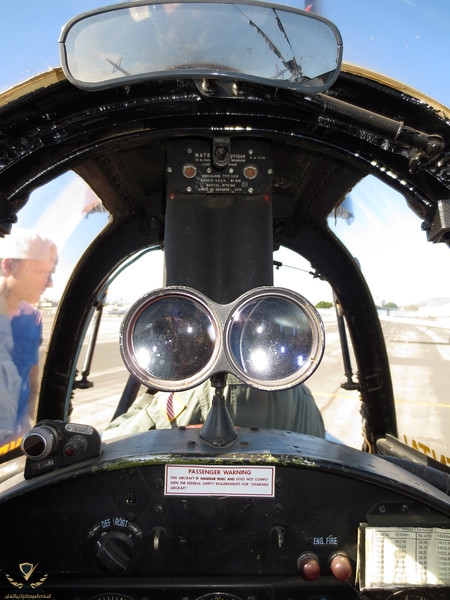

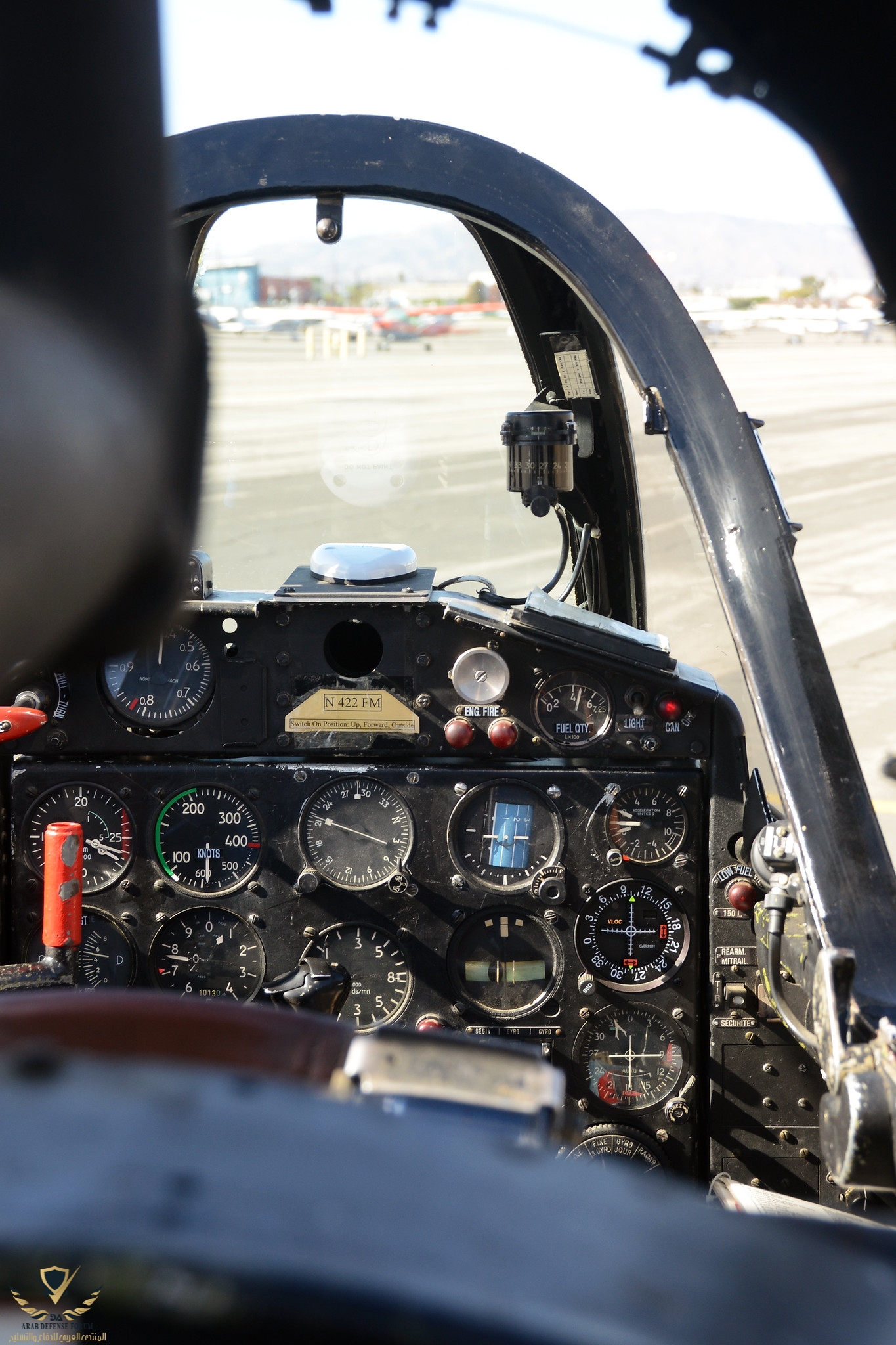

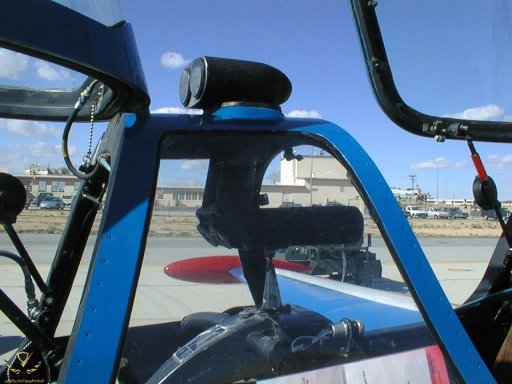

في طائرة الفوجا ماجستير التدريبية الفرنسية تستطيع رؤية البيرسكوب بوضوح

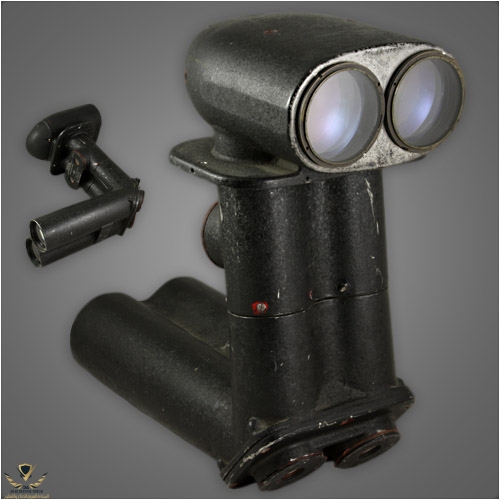

وهو يشبه منظار الميدان

صمم بحيث يمكن الطيار بالكرسي الخلفي من رؤية المجال الامامي

حقيقة يستطيع الطيار المتواجد بالخلف من رؤية ما يوجد بالامام في حالة عدم تواجد الطيار المتدرب

ولكن مالفائدة بدون وجود الطيار المتدرب الذي يحجب الرؤية

أعتقد فهمتم ما اقصد

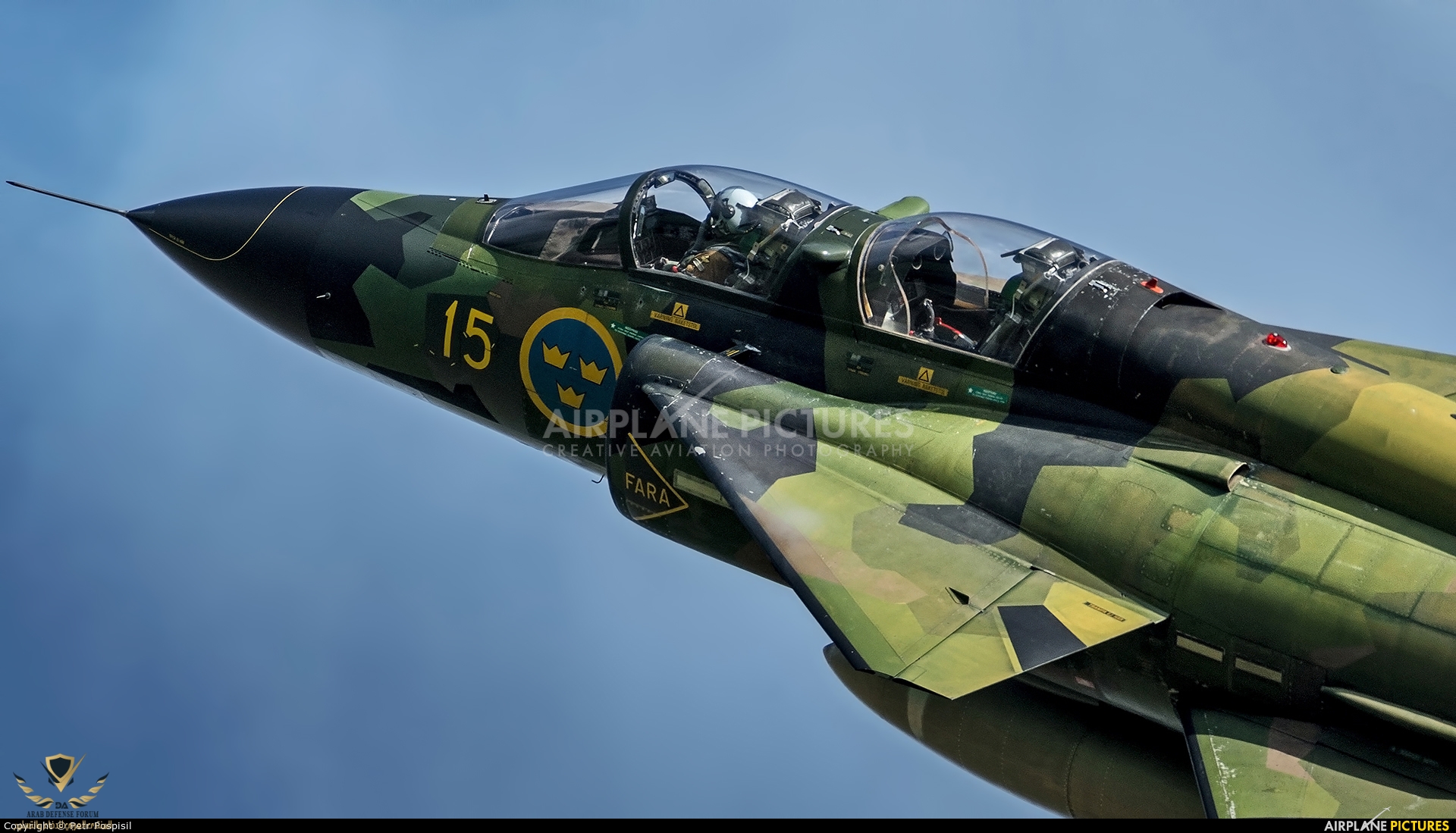

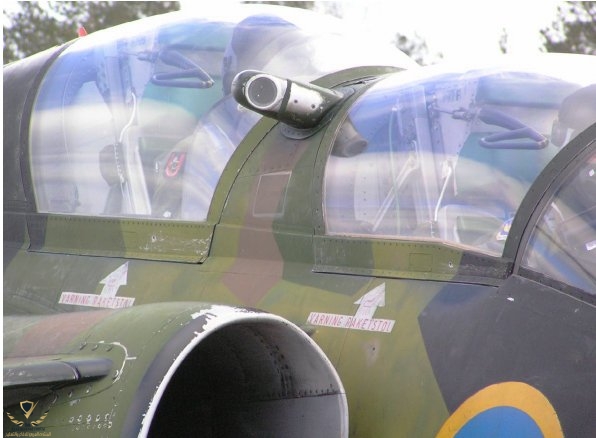

قام مهندسو الساب فيجين بإستخدام نفس المقاربة ولكن بطريقه مختلفة حيث تم تجهيز الكابينة الخلفية للمقاتلة ببيرسكوب ذو رؤية أشمل تغطي يمين ويسار المقاتلة

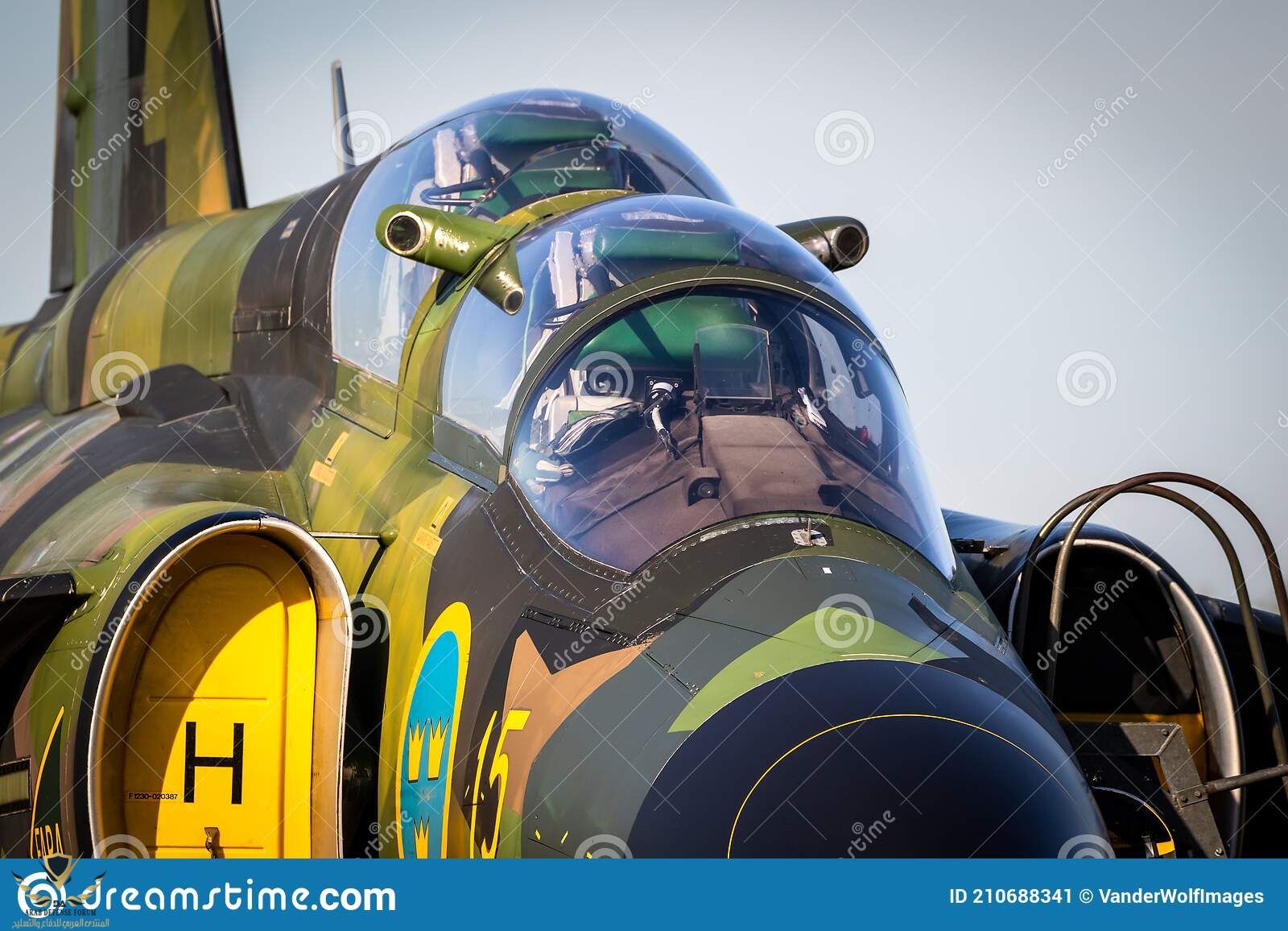

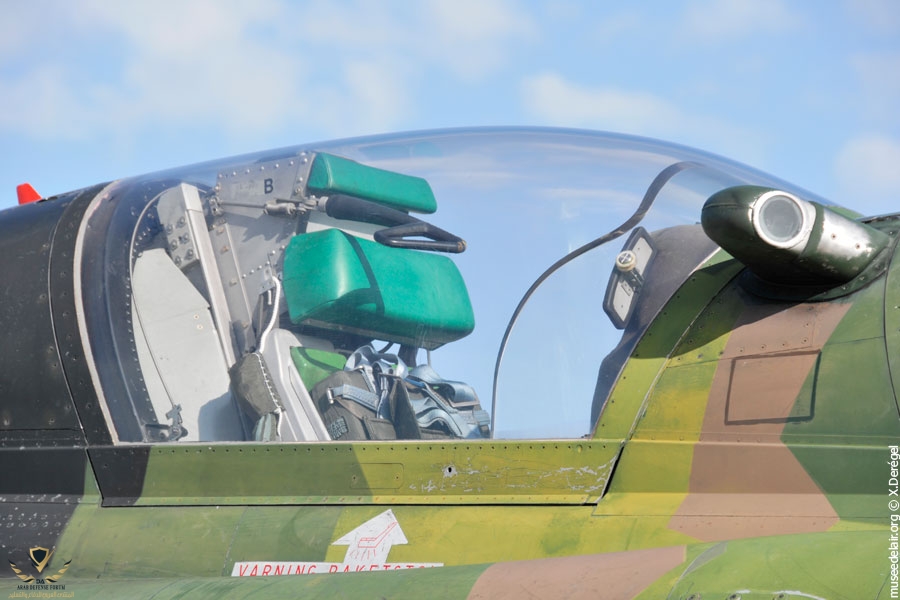

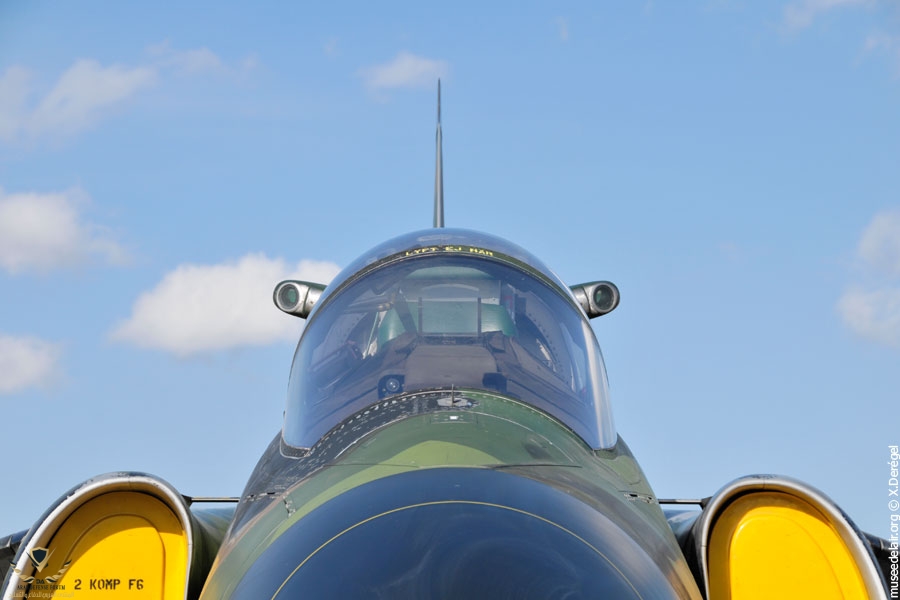

يمكن رؤية البيرسكوب على جانبي الكابينه

وتغطيتها لمجال رؤية أوسع

منظر منقول من مرايا البيرسكوب في الجهة اليسرى

مكن البيرسكوب المهندسين من جعل تصميم الطائرات أقل ضخامة

و أقل تكلفة
former-swedish-air-force-saab-viggen-fighter-jet-kleine-brogel-airbase-belgium-september-21068...jpg

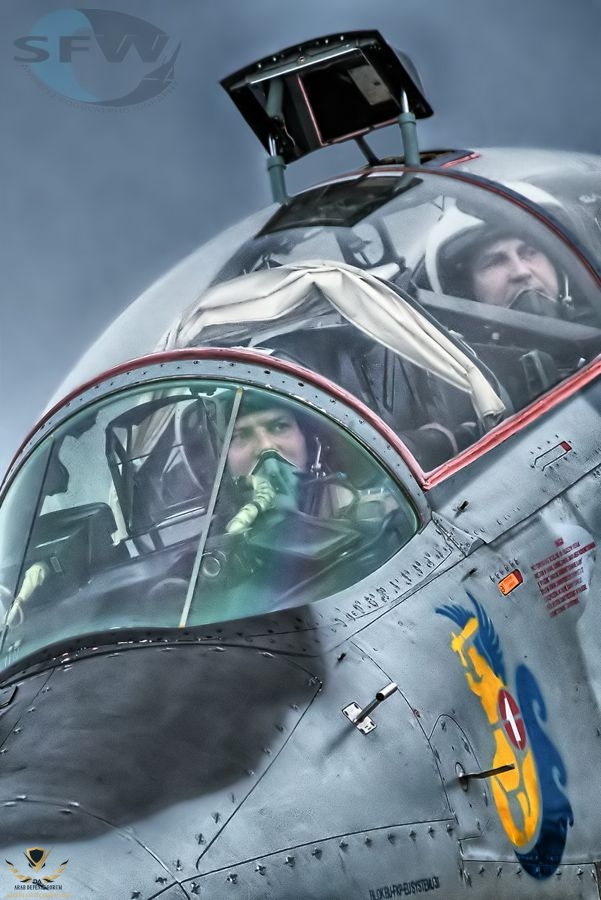

كذلك فعل مهندسو الميكويان بطريقة مختلفة حيث استخدمت المرايا العاكسة بدل المناظير لتمكن مدرب الطيران من الرؤية الأمامية

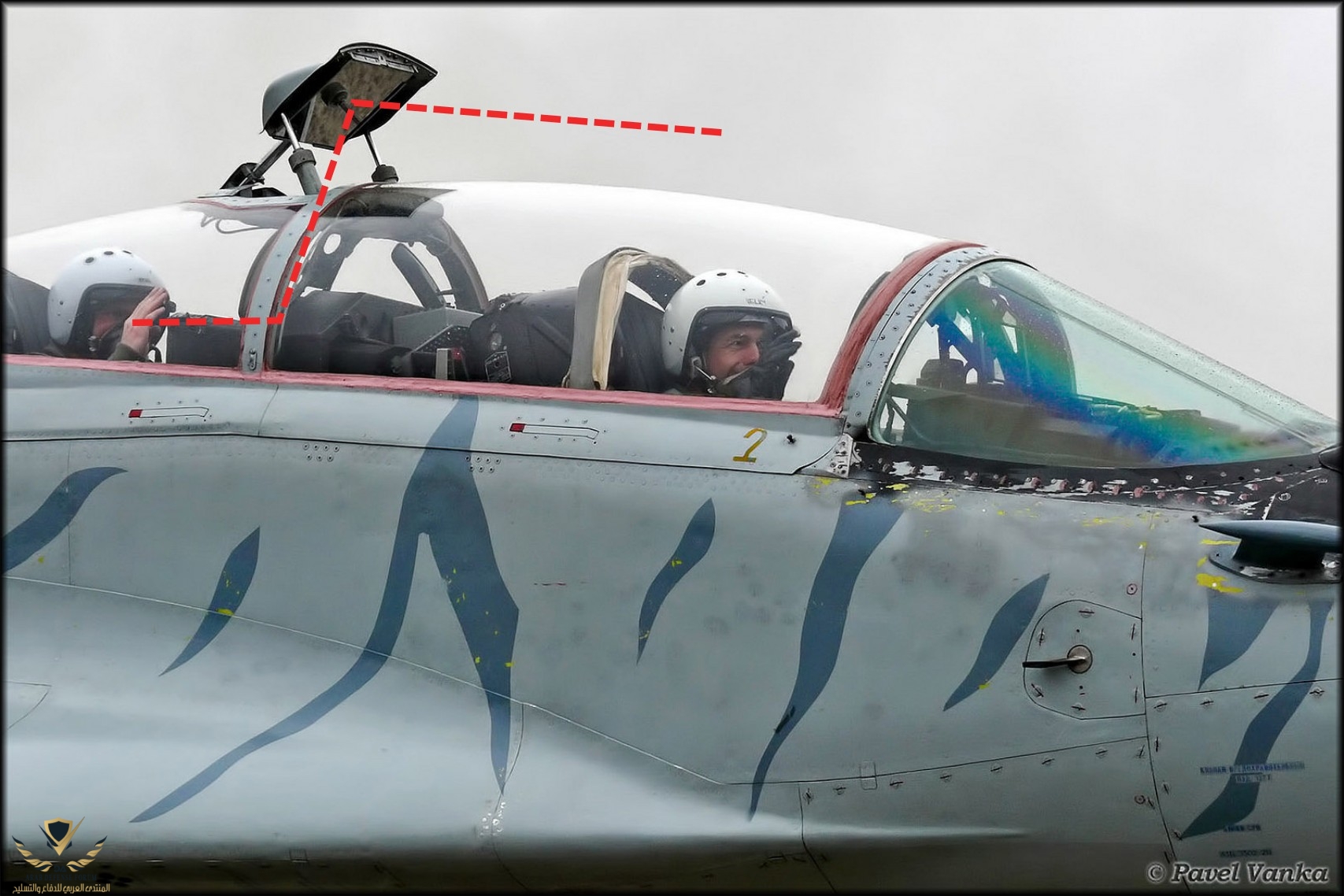

حيث ثبتت مرآتان
إحداها خارجية وتعكس مدرج الهبوط

والثانية مرآه داخلية تنقل ما تعكسه المرآه الخارجية للطيار

فكرة ممتازه (أتمنى تجربتها )

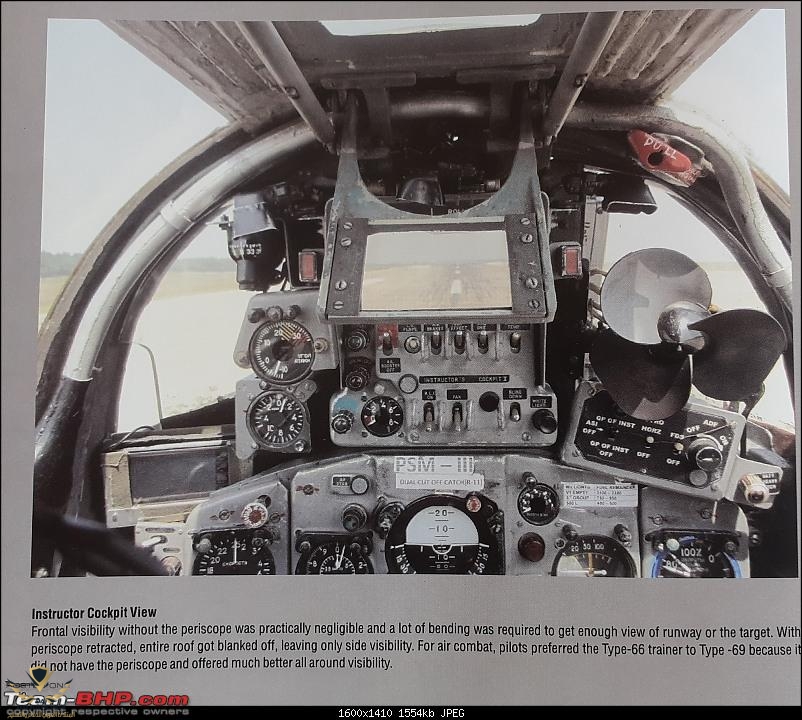

وضوح إنعكاس الرؤية الامامية سهل على مدرب الطيران عمله

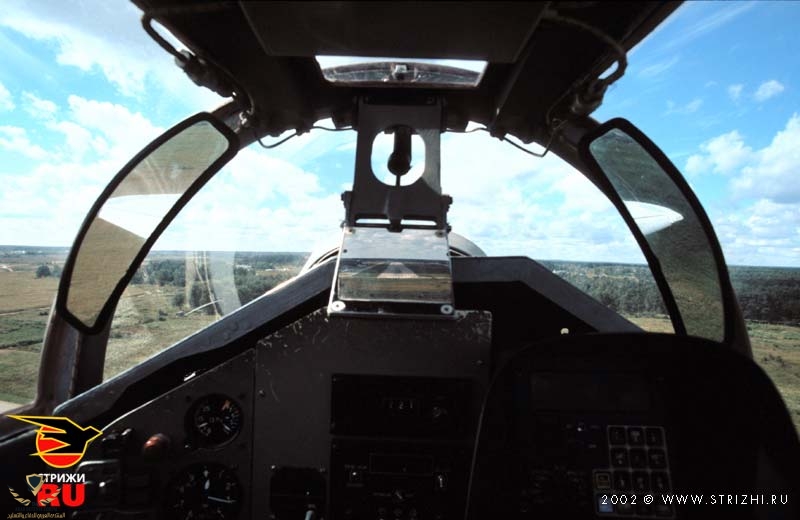

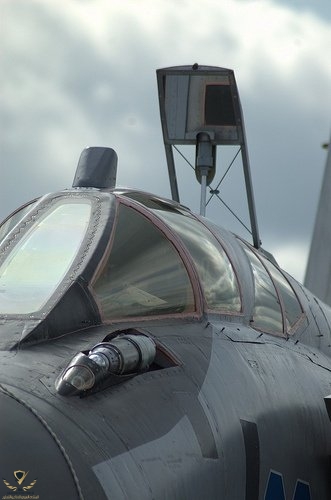

صورة اقرب ويمكن رؤية فتحة الرؤية باعلى الكابينة

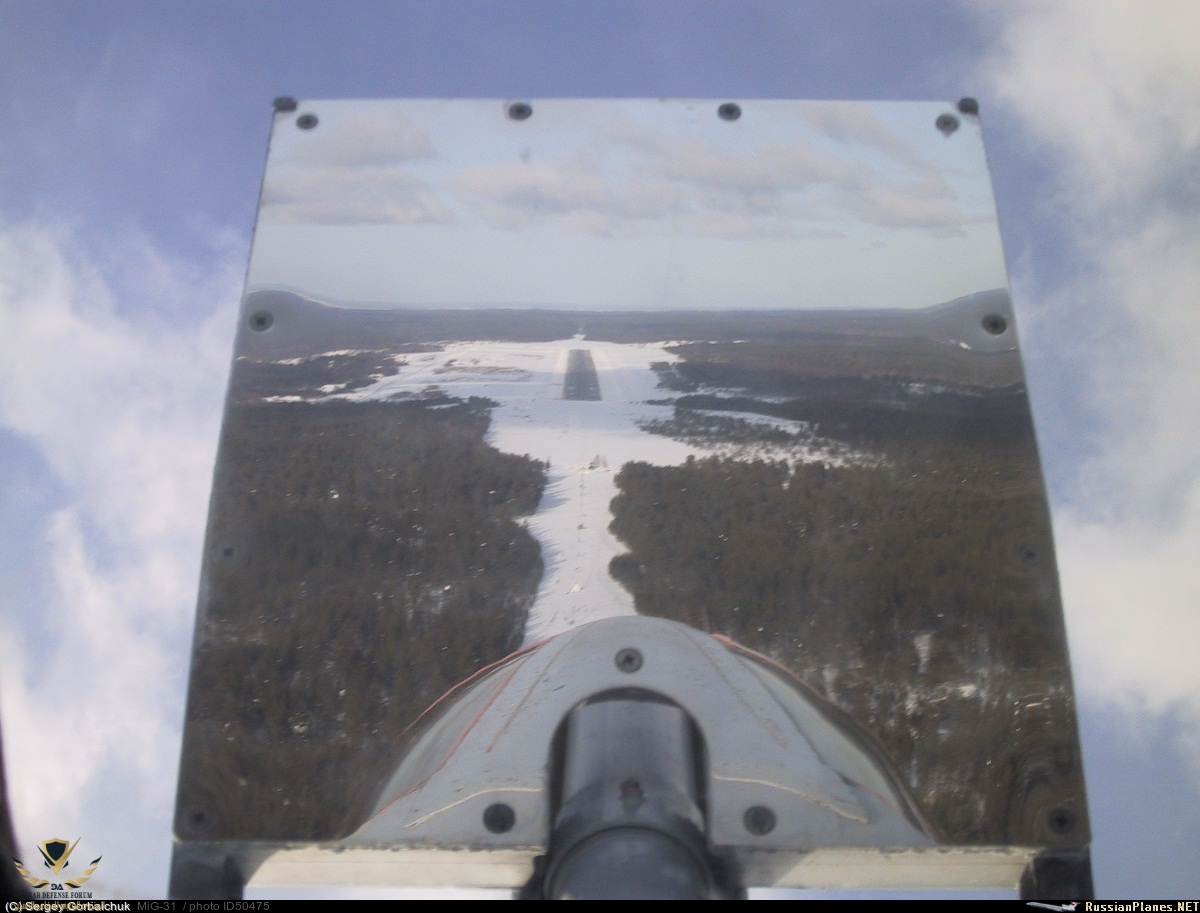

المرآه الخارجية

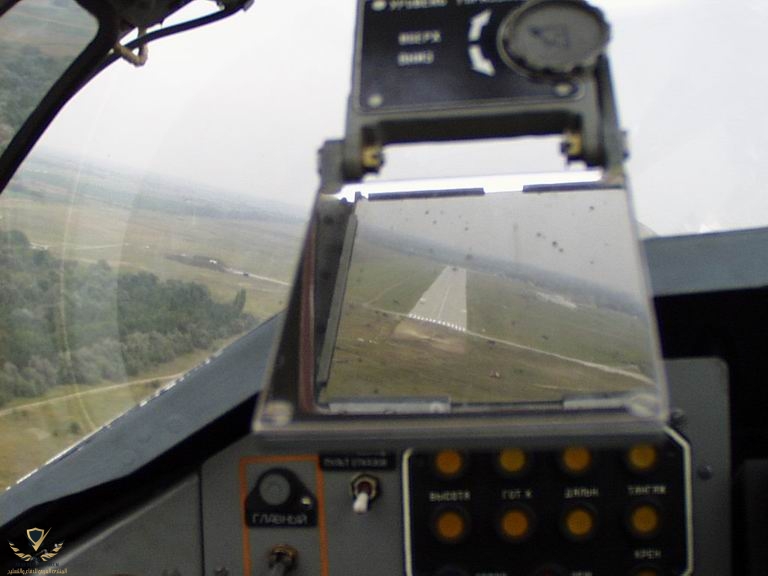

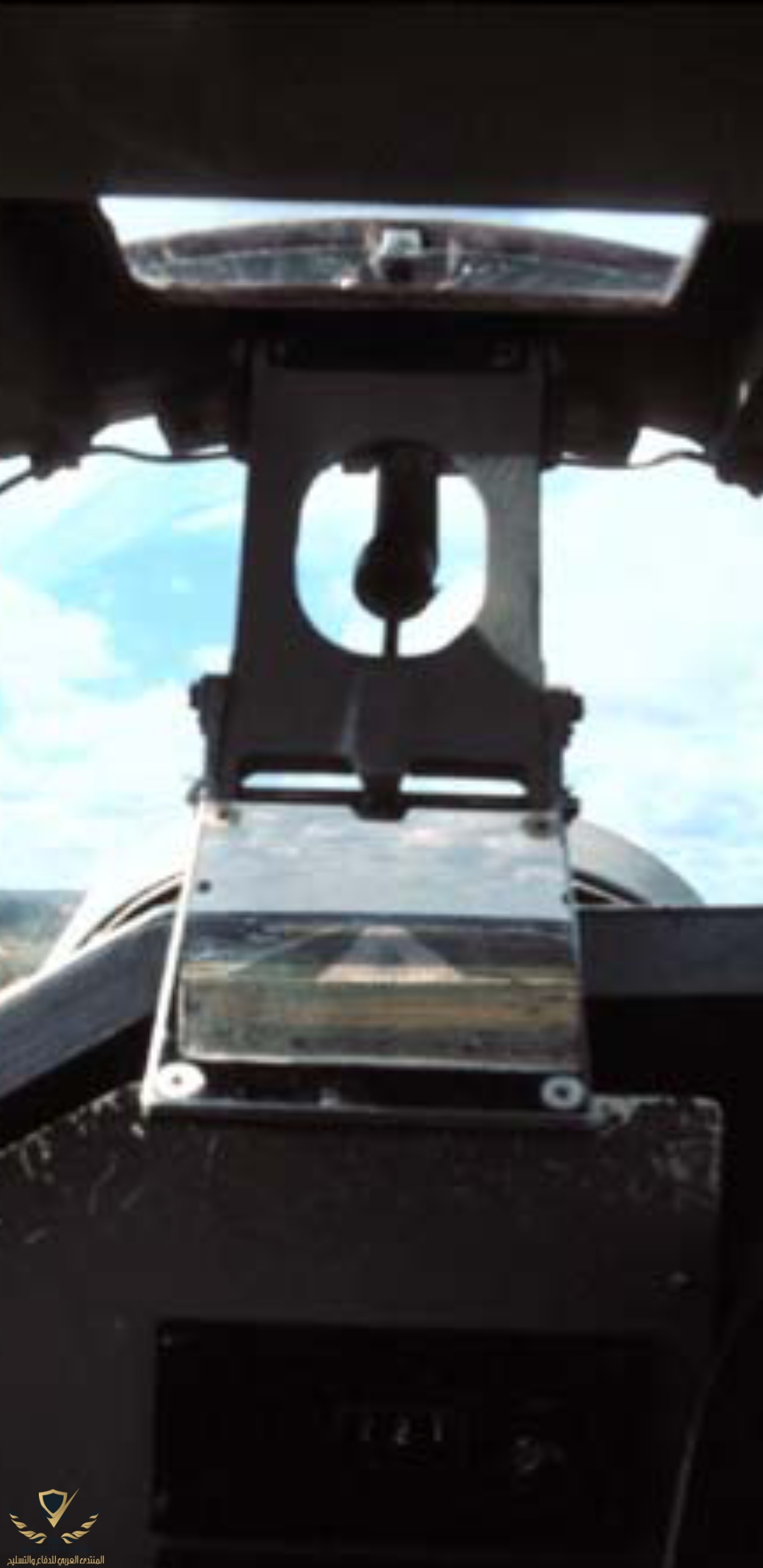

المرآه الداخلية رؤية واضحة لانعكاس المدرج

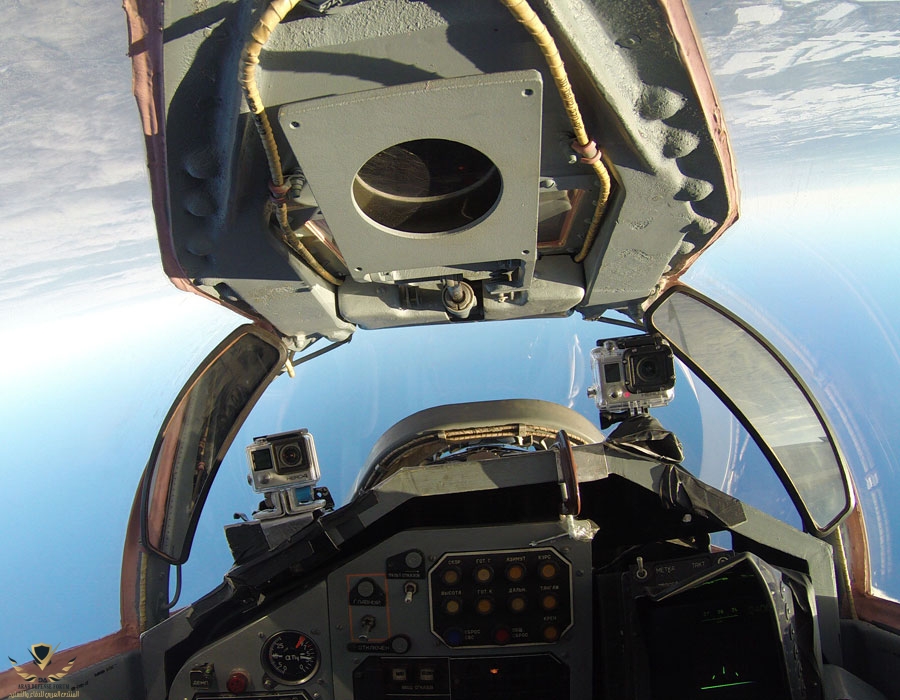

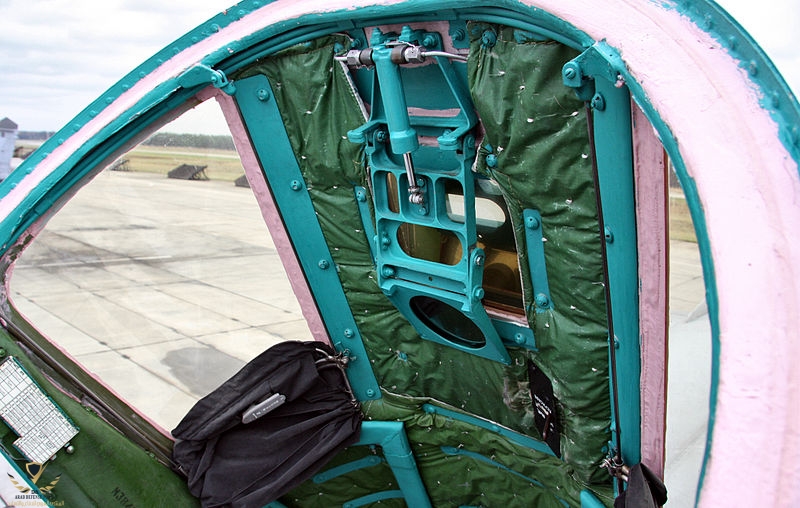

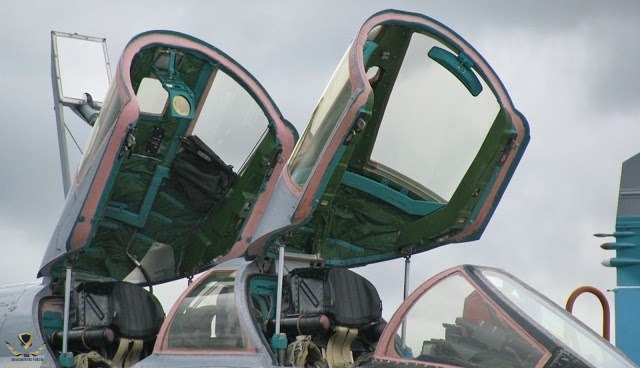

المرايا في وضعية الطي

لكي تسهل حركة المدرب

مرآة الميغ ٢٥ / ٣١ من داخل الكابينه

ومن الخارج اثناء الفتح

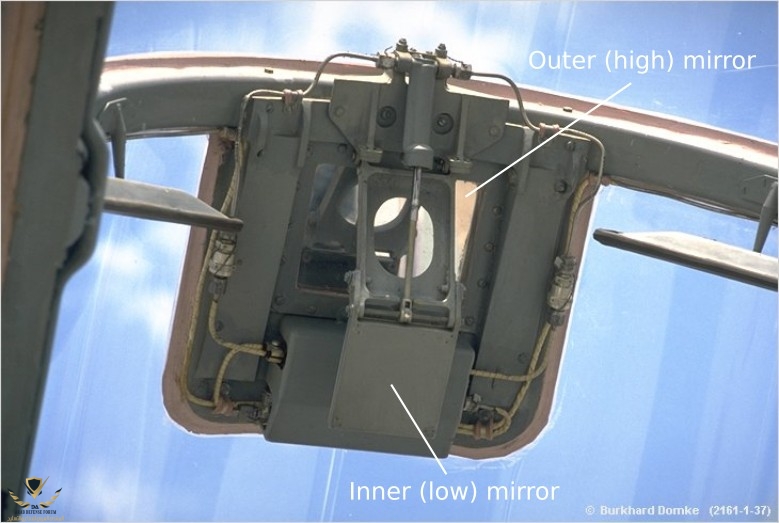

يمكن مشاهدة المرايا الداخلية والخارجية مثبته على زجاج الكابينه

ومن الامام


إهداء إلى الطيارين العرب ممن استخدم البيرسكوب


نهاية الجزء الأول

إعداد : الصباح @الصباح 🇦🇪


إماراتي وكل بلاد العرب أوطاني

التعديل الأخير:
كان البيرسكوب يستخدم في طائرات النقل و القاذفات سابقا

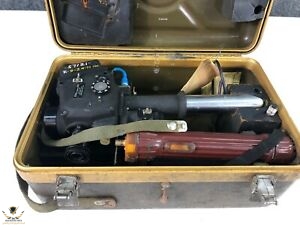

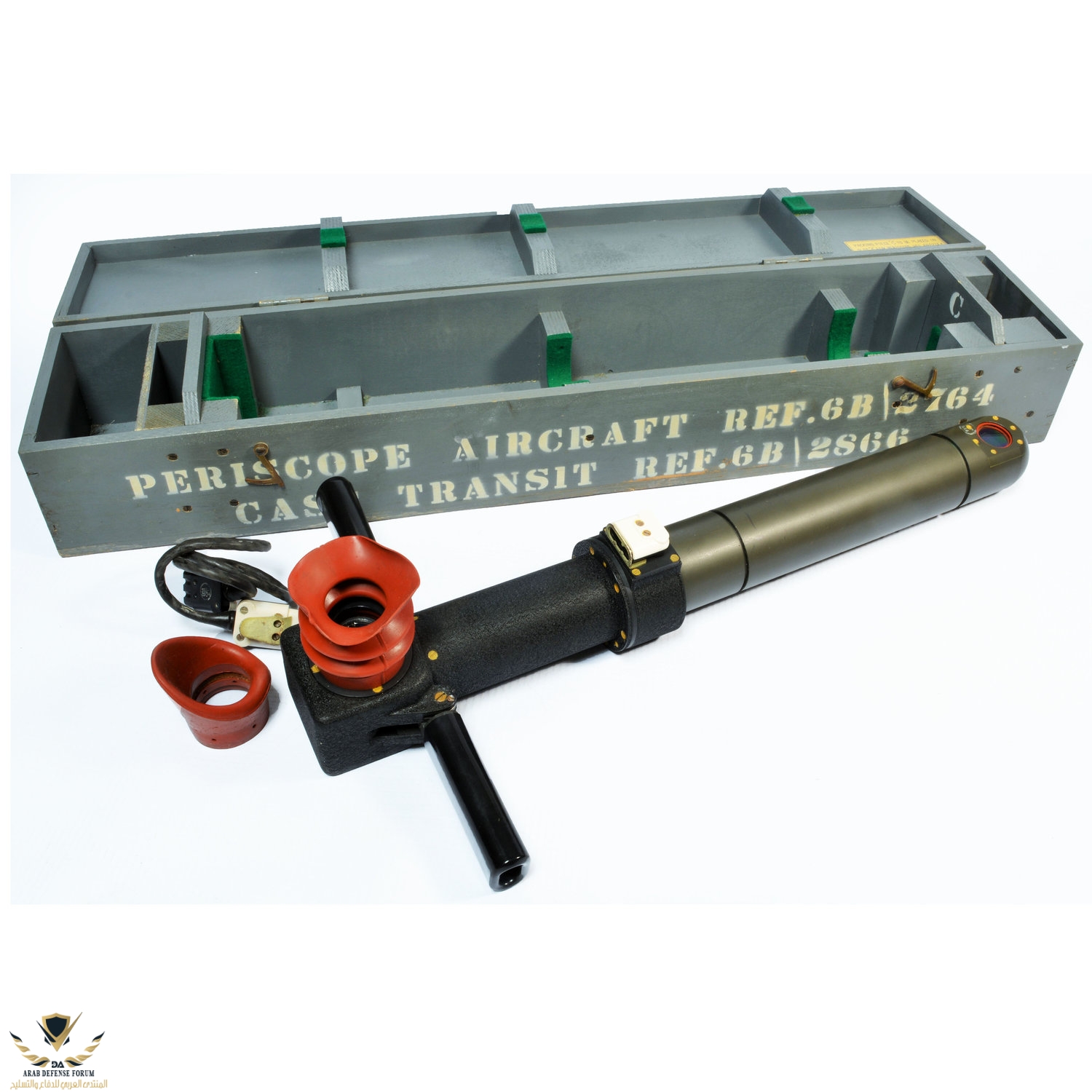

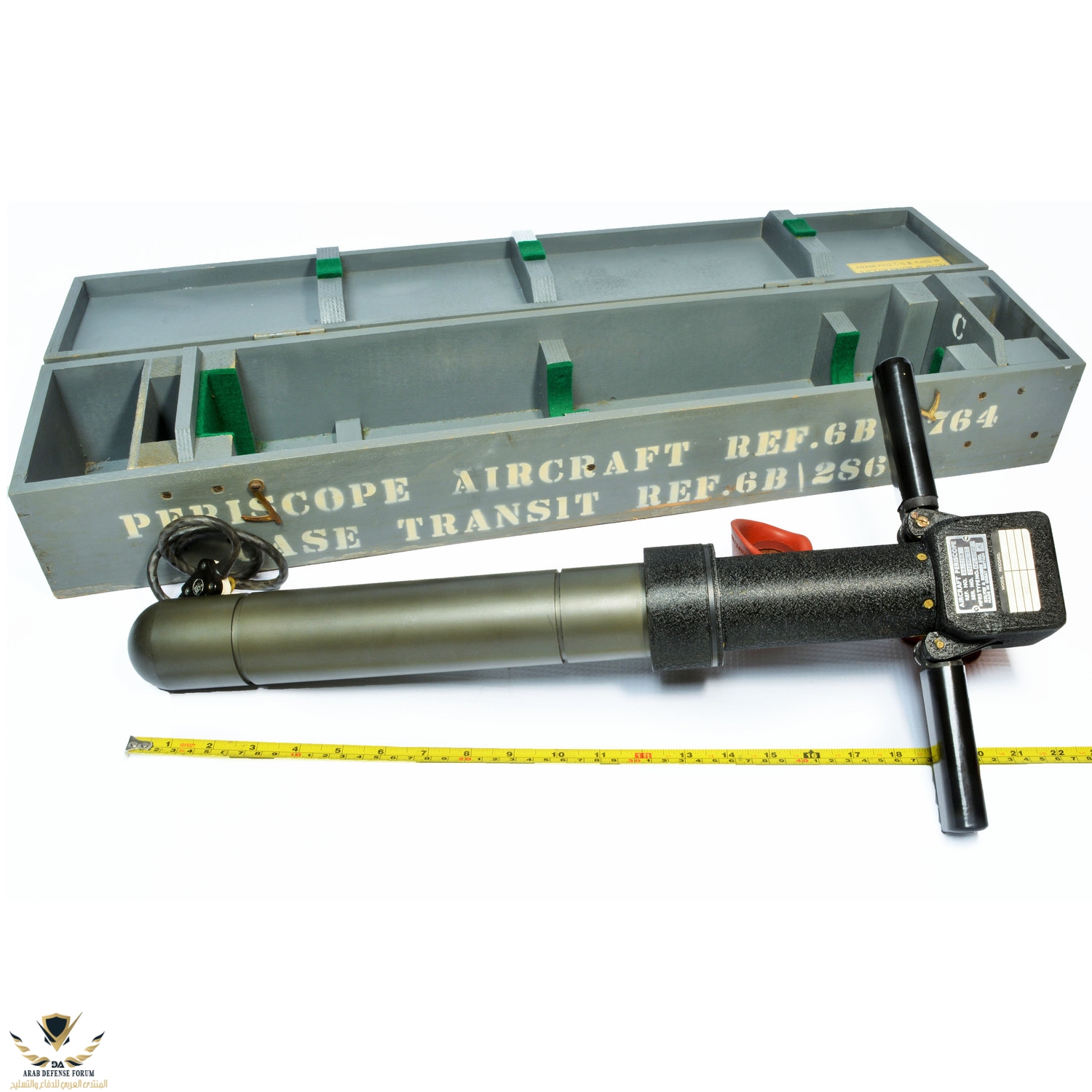

يتم الاحتفاظ به في حاويات خاصه

لاحظ الشبه بينه وبين بيرسكوب الغواصات

يتم وضع البيرسكوب في فتحات خاصه محكمة الإغلاق للمحافظة على الضغط الداخلي للطائرة
و يتم التاكد من سلامة السطح الخارجي للطائرة

تتوزع هذه الفتحات على اماكن محددة من جسم الطائرة

بعد وضع البيرسكوب

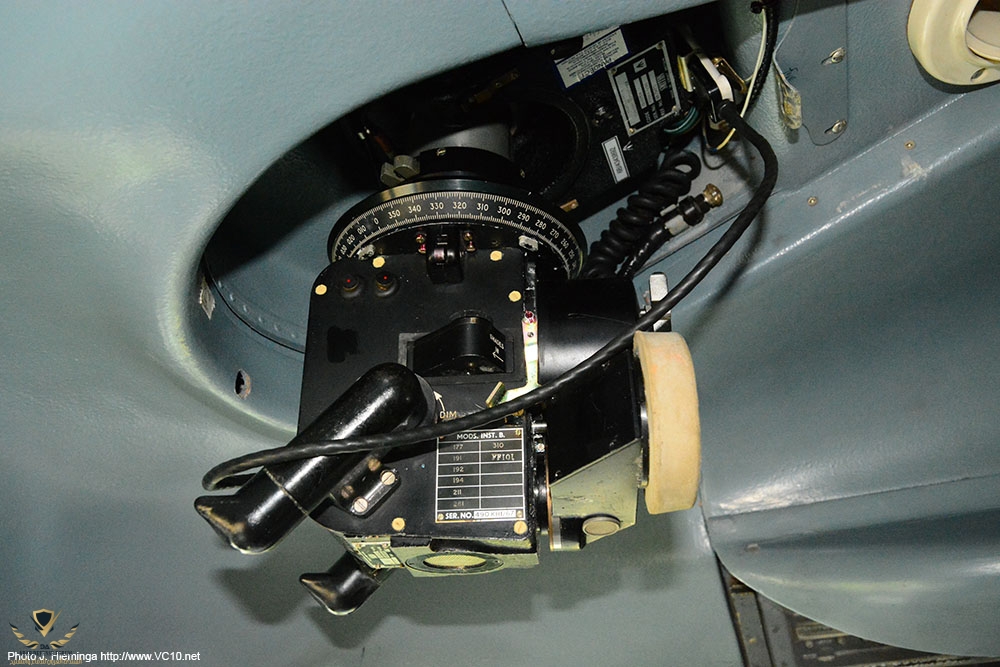

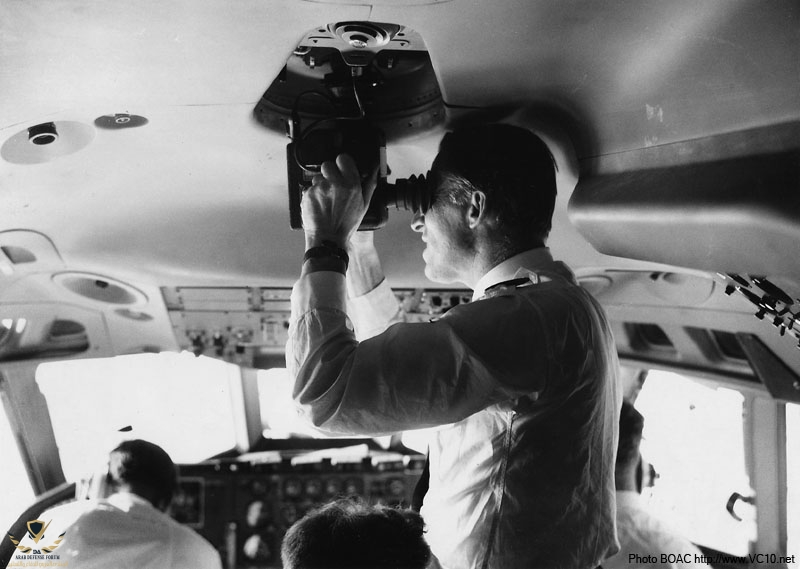

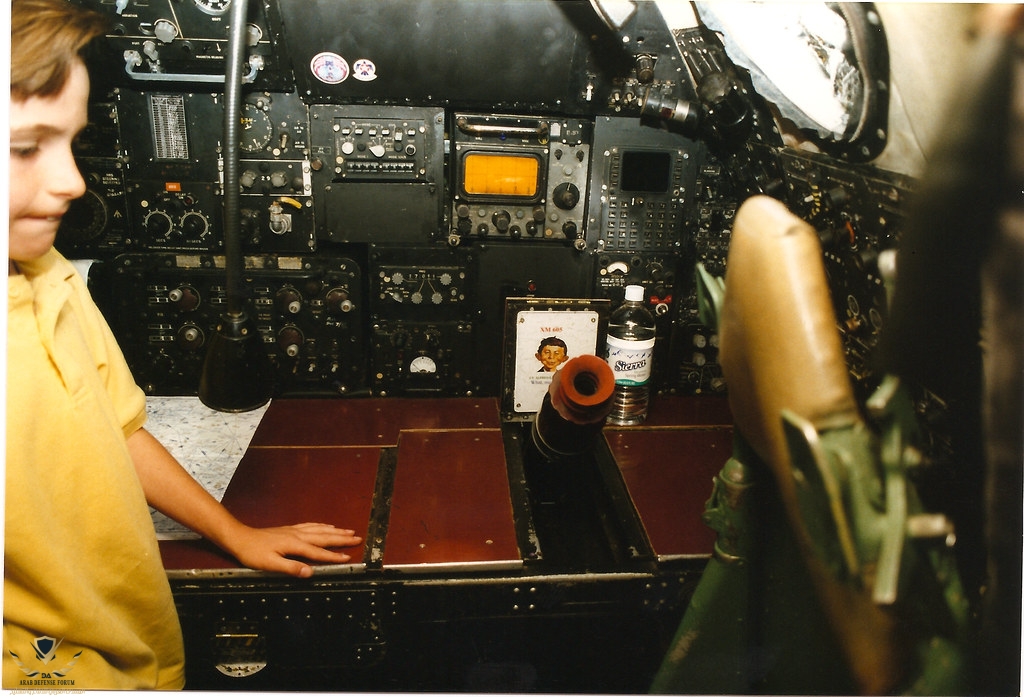

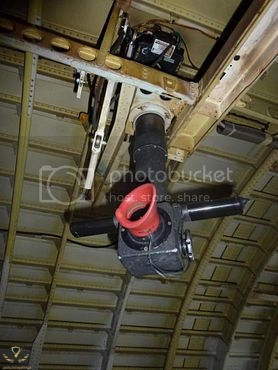

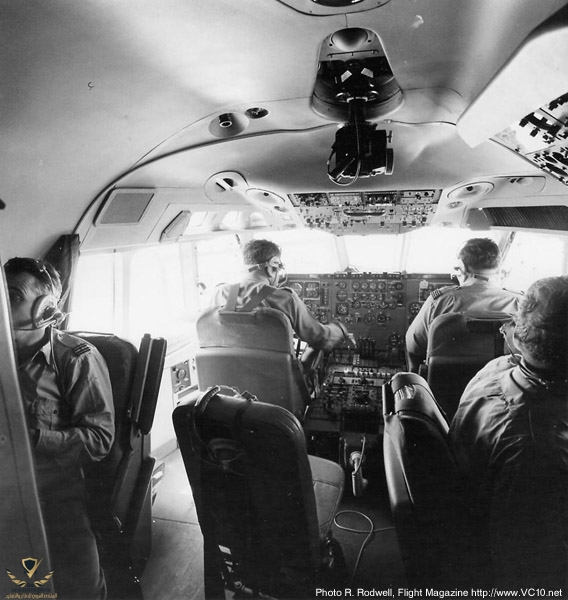

احدى الكابينات حيث يتم استخدام البيرسكوب

ملعق على سقف الكابينه

يمكن مشاهدة ما يدور حول الطائرة

يتم فك الجهاز من مكانه


وتجهيزه


ليتم توضيبه في حاويته

هناك فتحات مختلفه حسب تصميم الطائرة
يشير السهم الى مكان خروج راس البيرسكوب

ليقوم بنقل هذه الصورة


يمكن رؤية الفتحات من السطح العلوي الخارجي للطائرة

السطحالسفلي للطائرة

البيرسكوب الخاص بالقاذفة البريطانية فولكان

واااااو
اول مرة اعرف ان الطائرات فيها بيرسكوب ...

كنت اظن ان المقعد الخلفى للتدريب على الطائرة نفسها و تويجه الاسلحة لا اكثر حيث ان عمليات الاقلاع و الهبوط يتدرب الطيار عليها فى طائرات التدريب و المحاكاة.

قد اكون مخطيء و لكن اصحاب الفكرة و اول من طبقها هم الالمان على القاذفة Arado Ar 234B-2 Blitz.


قد اكون مخطيء و لكن اصحاب الفكرة و اول من طبقها هم الالمان على القاذفة Arado Ar 234B-2 Blitz.

تم استخدامها في فترة ماقبل الحرب العالمية الثانية
هنا طائرة روح سانت لويس

التي قطعت المسافة من نيويورك إلى باريس جهزت ببيرسكوب بسبب وضع خزان الوقود امام كابينة الطيار

وكان البيرسكوب أفقي



تم استخدامها في فترة ماقبل الحرب العالمية الثانية

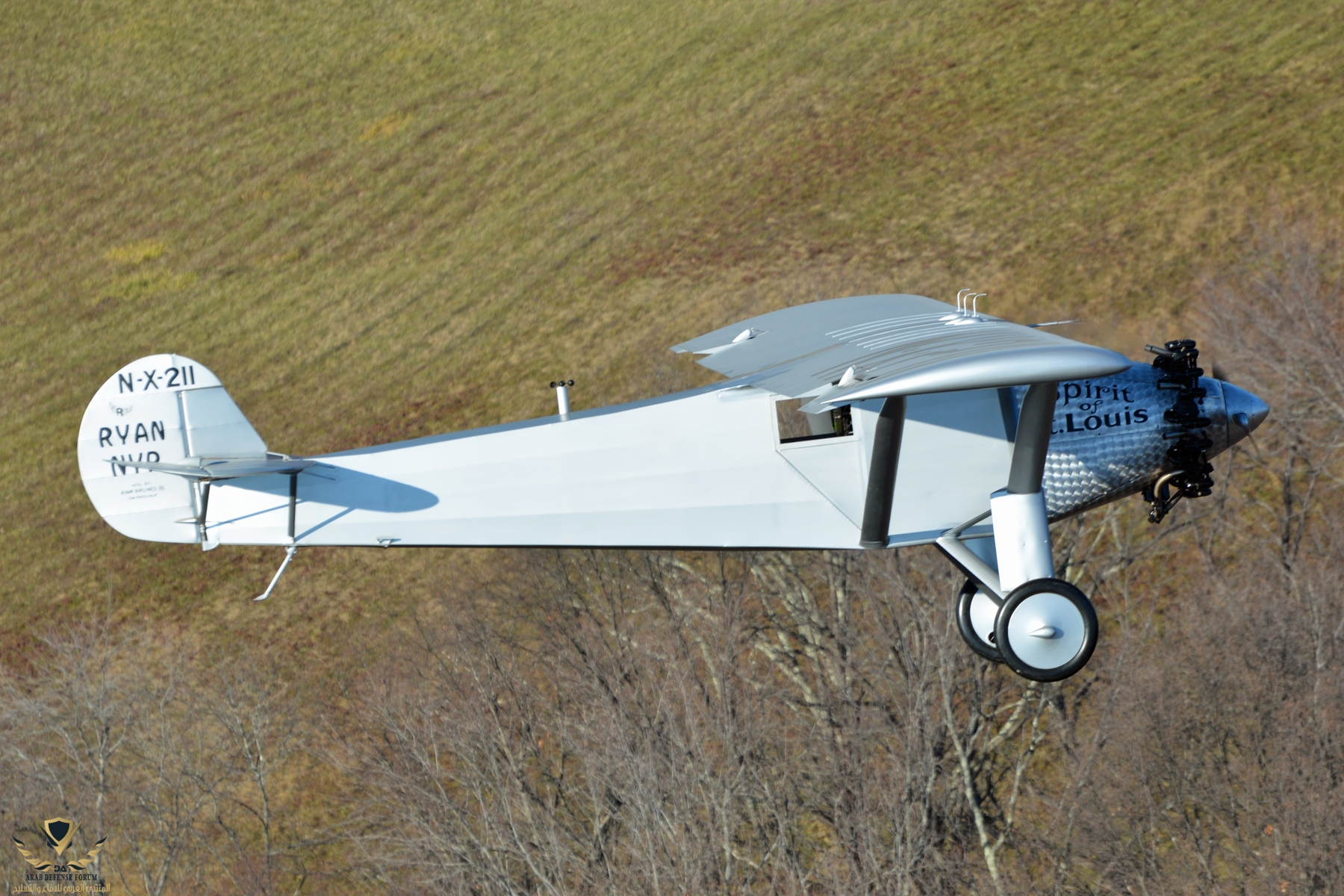

هنا طائرة روح سانت لويس
مشاهدة المرفق 438722

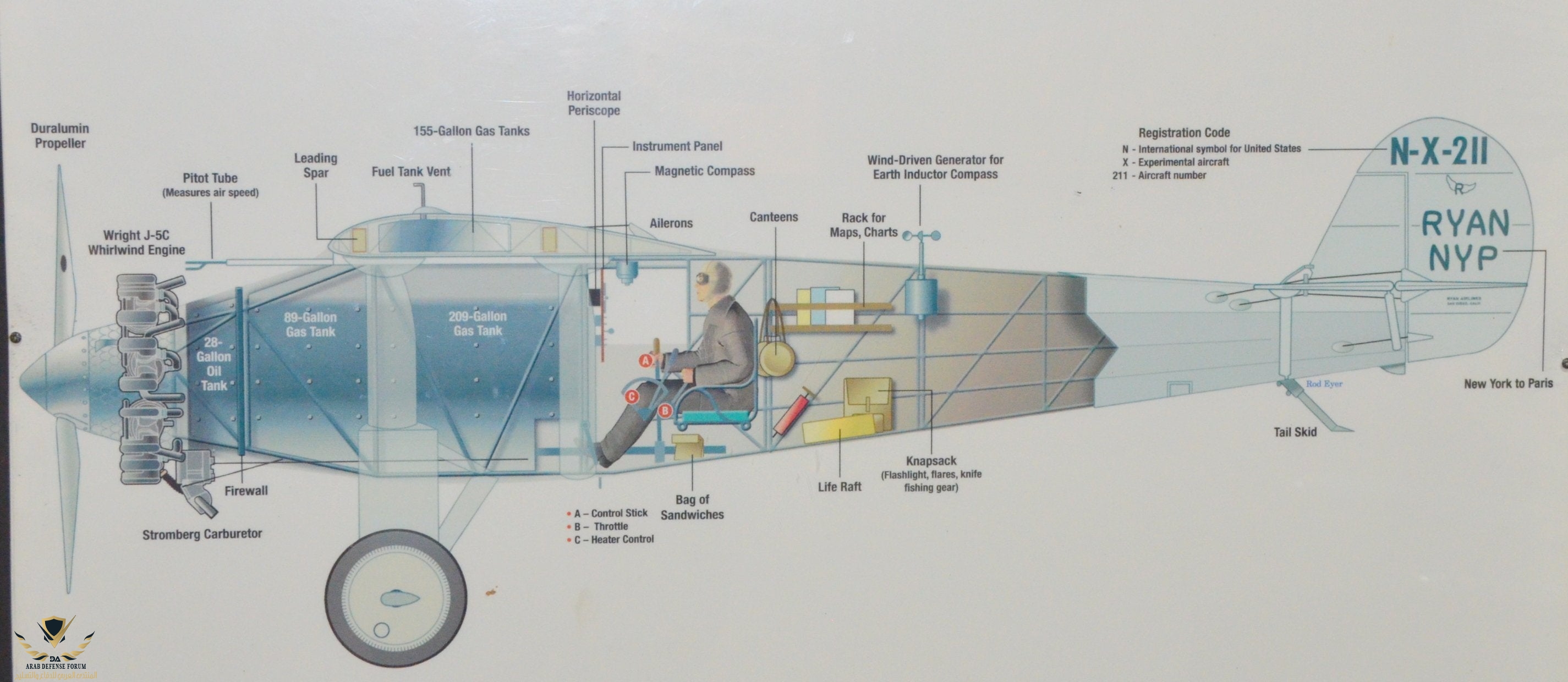

التي قطعت المسافة من نيويورك إلى باريس جهزت ببيرسكوب بسبب وضع خزان الوقود امام كابينة الطيار
مشاهدة المرفق 438723

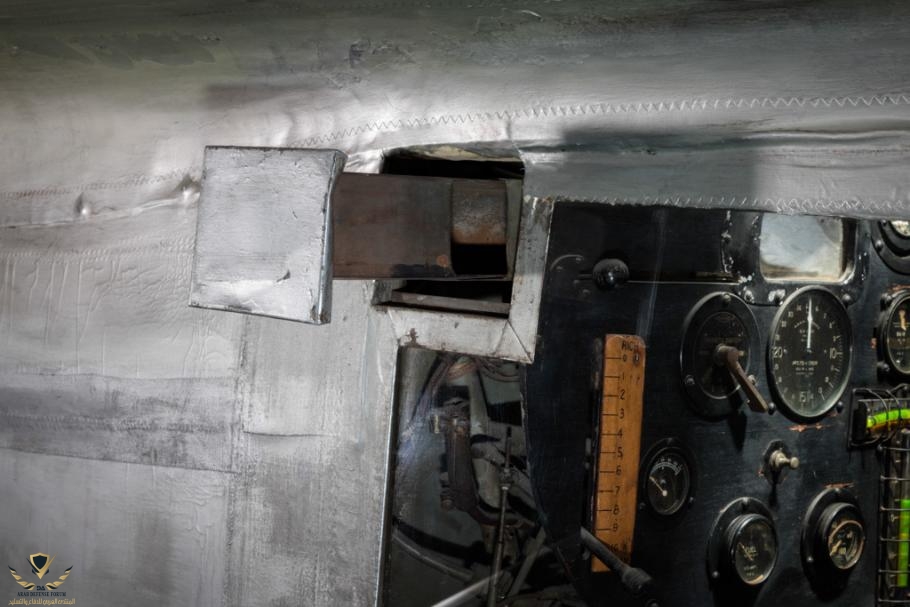

وكان البيرسكوب أفقي
مشاهدة المرفق 438724


شكرا حفزتني لمزيد البحث شكرا لك مرة ثانية

موضوع رائع اخى الصباح ، معلومة جديدة عن استخدامات البيروسكوبات
سؤال، الا يمكن توصيل البيروسكوب بشاشة عرض تليفزيونية بدلا من المنظار اى كان مكان استخدامه؟

موضوع رائع اخى الصباح ، معلومة جديدة عن استخدامات البيروسكوبات
سؤال، الا يمكن توصيل البيروسكوب بشاشة عرض تليفزيونية بدلا من المنظار اى كان مكان استخدامه؟
بالفعل هذا الشيء حاصل من فترة ليست بعيدة مع التقدم الحاصل في صناعة الكاميرات

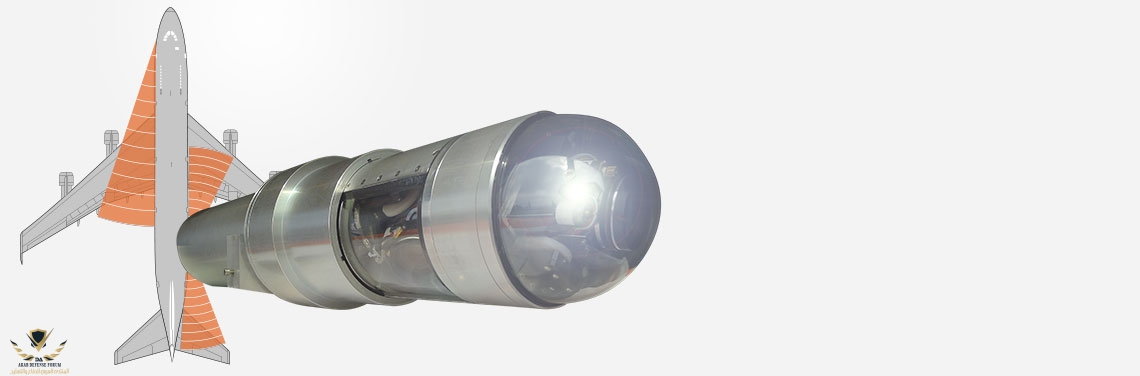

تم وضع كاميرات في اماكن مختلفة من جسم الطائرة الخارجي لعدة أسباب

منها مساعدة الطيارين من رؤية ارضية المطار أثناء الحركة


او رؤية السطح الخارجي للطائرة في حال اصطدامها بسرب من الطيور

او دخولها في عاصفة رعدية واصابتها بكرات الجليد الصلبة
او حتى لايصال المناظر الطبيعية و عملية الاقلاع والهبوط


الى باقي الركاب كخدمات قياسية للراكب

وقد خضعت هذه الكاميرات لشروط قاسية لكي تتم الموافقة على استخدامها في الطائرات


بالفعل هذا الشيء حاصل من فترة ليست بعيدة مع التقدم الحاصل في صناعة الكاميرات

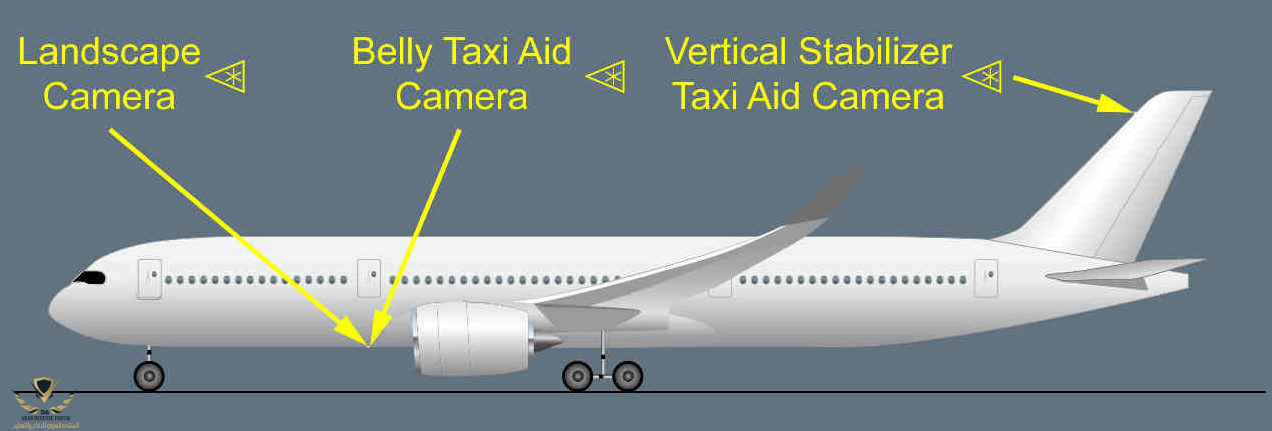

تم وضع كاميرات في اماكن مختلفة من جسم الطائرة الخارجي لعدة أسباب
مشاهدة المرفق 438905

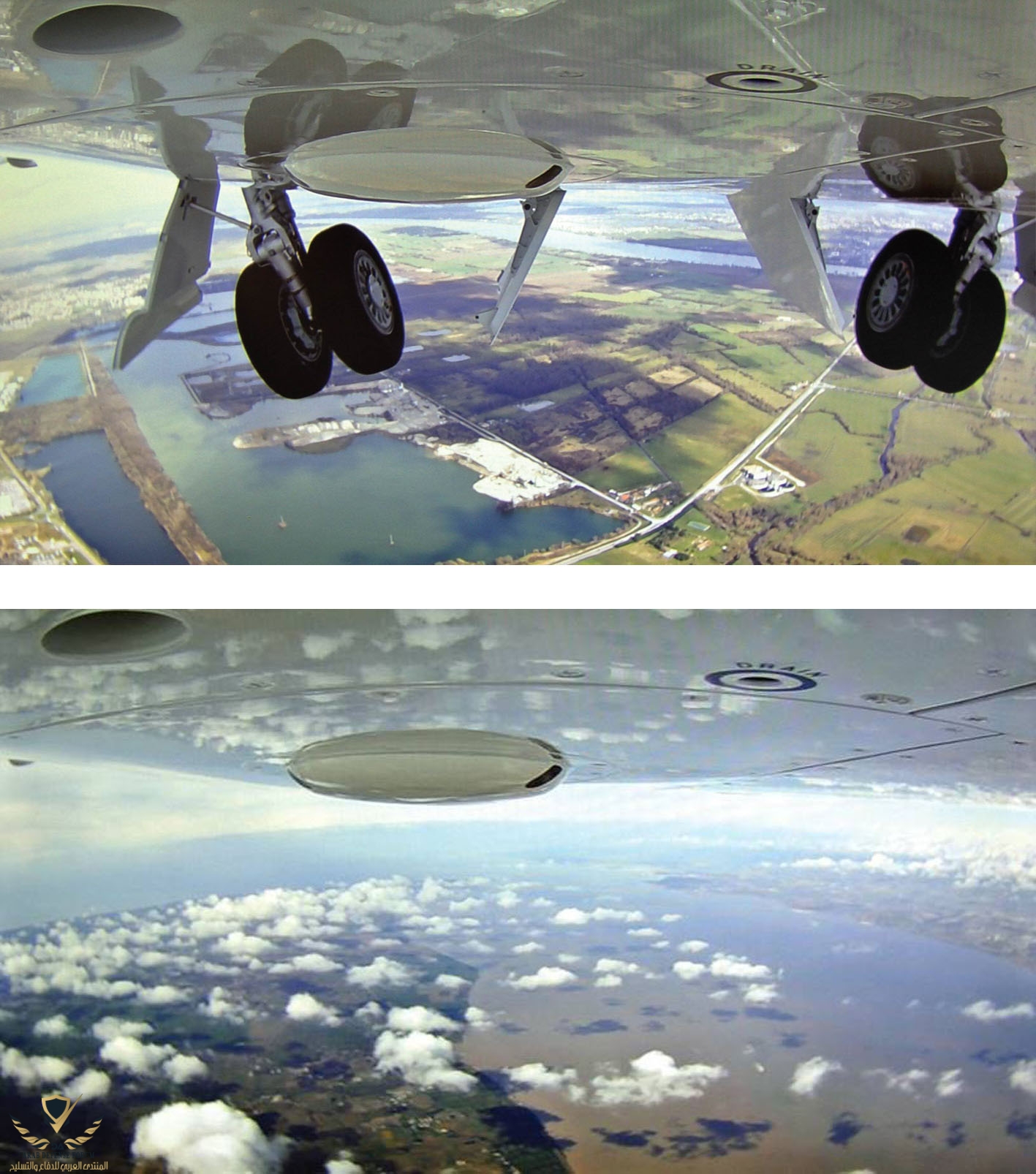

منها مساعدة الطيارين من رؤية ارضية المطار أثناء الحركة

مشاهدة المرفق 438903
او رؤية السطح الخارجي للطائرة في حال اصطدامها بسرب من الطيور
مشاهدة المرفق 438901
او دخولها في عاصفة رعدية واصابتها بكرات الجليد الصلبة

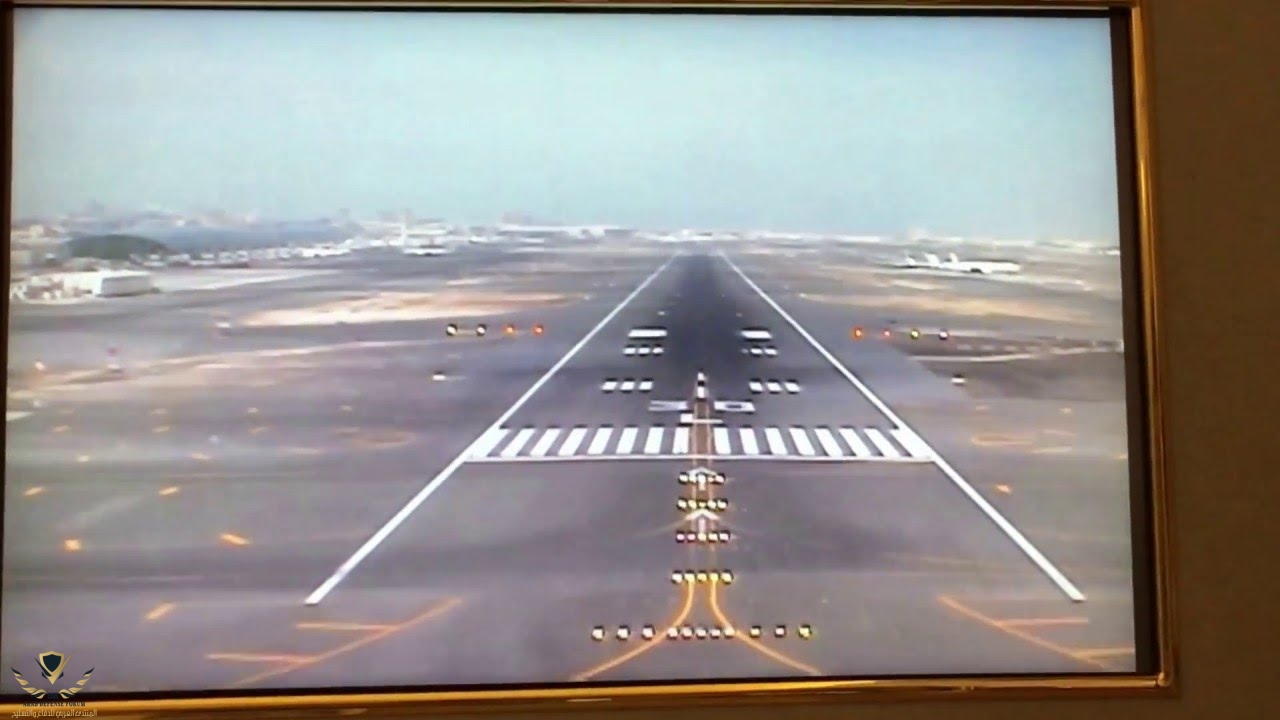

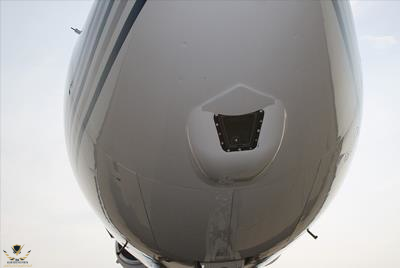

او حتى لايصال المناظر الطبيعية و عملية الاقلاع والهبوط

مشاهدة المرفق 438904
الى باقي الركاب كخدمات قياسية للراكب
مشاهدة المرفق 438900

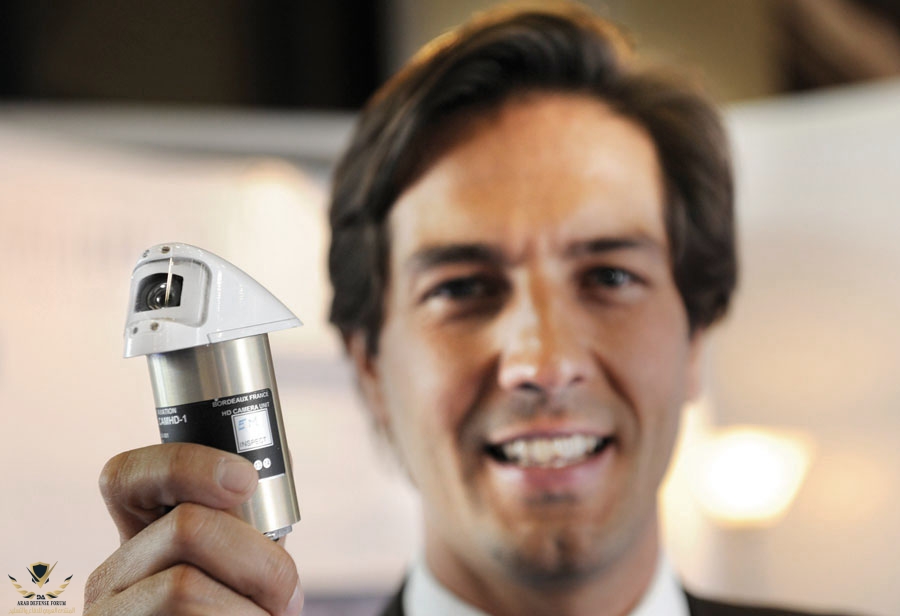

وقد خضعت هذه الكاميرات لشروط قاسية لكي تتم الموافقة على استخدامها في الطائرات
مشاهدة المرفق 438902

شكرا اخى الفاضل على ردك والافادة الكريمة

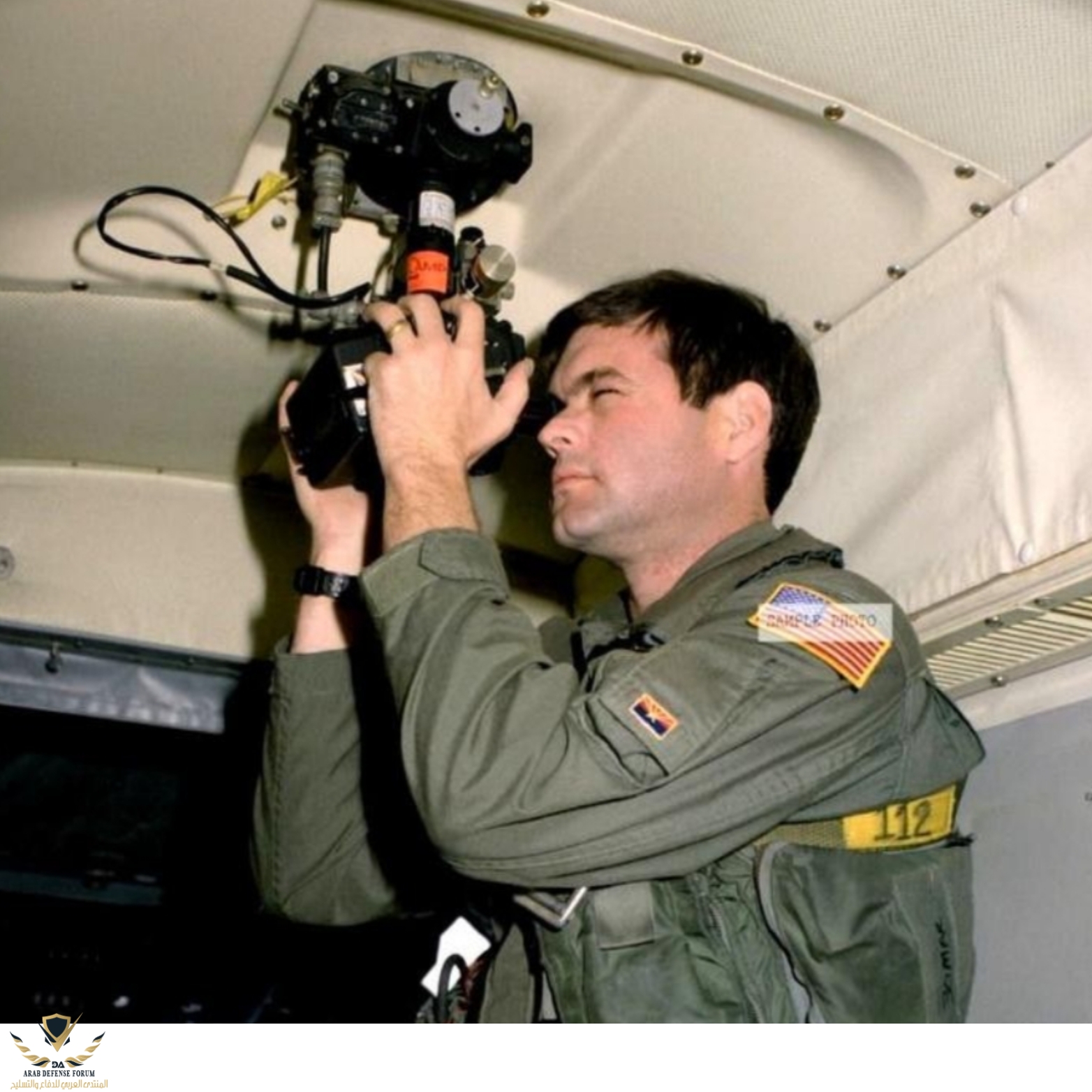

طيار امريكي يقوم بالنظر من خلال البيرسكوب

الجزء الخارجي من منظار البيرسكوب مصمم بحيث يقلل التأثير على انسيابية الهواء أثناء التحليق

تستطيع رؤية وضعية البيرسكوب و بروز المنظار من السطح الخارجي للطائرة

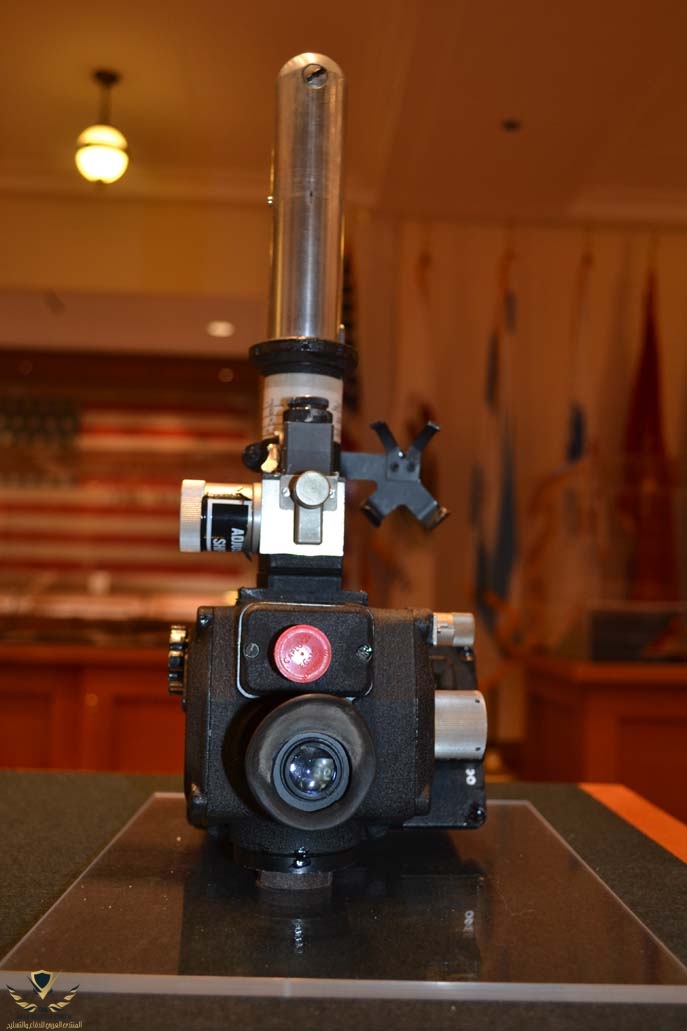

البيرسكوب بعد نزعة من مكانه

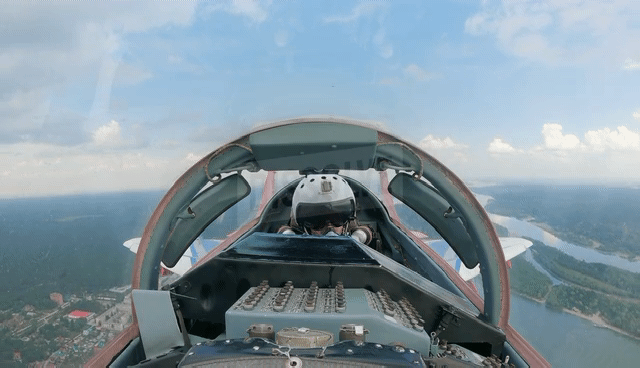

مقطع مرئي ينسب لـ MiG-31

excellent article as usual in fact for aviation they use the periscope for celestial navigation ,still this practice in common use with US air force ,especially near polar regions

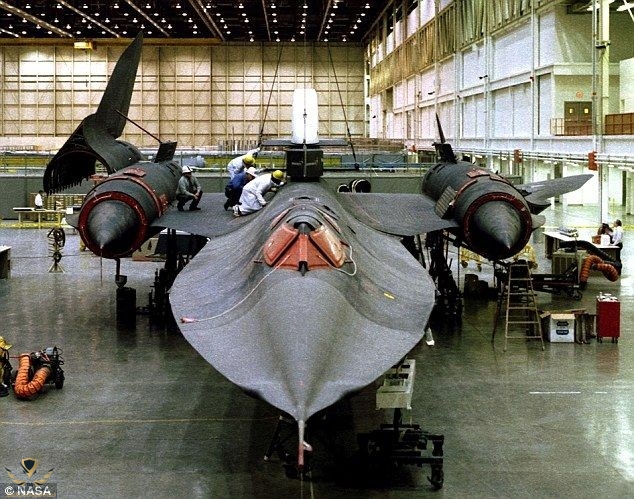

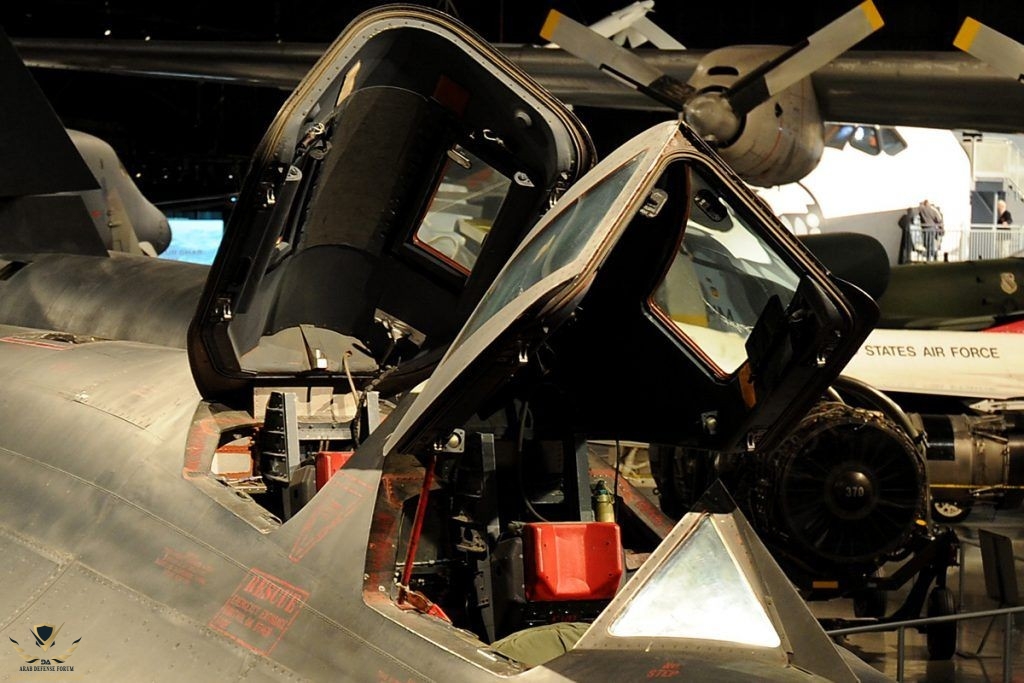

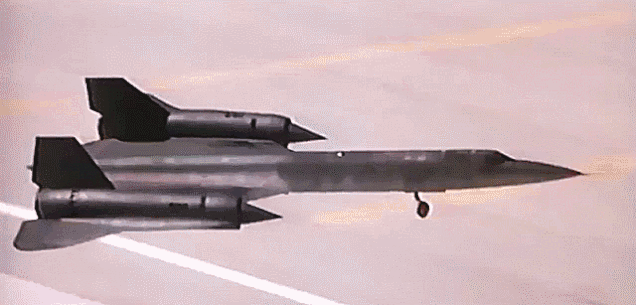

SR 71 البلاك بيرد
الشهيرة

اشهر واسرع طائرات التجسس

تستخدم البيرسكوب لرؤية الاجنحة و مجموعة الذيل

بسبب محدودية مجال الرؤية في الطائرة


الحقيقه انك انت من يستحق مسمى خبير

كل يوم تثرينا وتتحفنا وتعطينا معلوماات جديده

شكرا لك من الاعماق

تستحق التقييم والشكر والتقدير

الحقيقه انك انت من يستحق مسمى خبير

كل يوم تثرينا وتتحفنا وتعطينا معلوماات جديده

شكرا لك من الاعماق

تستحق التقييم والشكر والتقدير


اتفق تماما

مواضيع متفردة وبابداع مثري للمنتدى واعضاءه وزواره ..

شكرا على كل ماتقدمه صديقي

تمكين الرؤية لطاقم المركبة تطور بشكل هائل بالاعتماد على الكاميرات ودمج بيانات المستشعرات في الخوذة ...

في الF35 يمكن للطيار النظر لكامل محيطه 360 درجة حتى من خلال بدن الطائره بفضل توزيع الكاميرات ودمج هذه الرؤية في الخوذة





وهنا تطبيق مماثل على الدبابات (Iron Vision)
