شكر لكم اخي العزيز وان شاء تكون تعويض عن الاسلحه الامريكية
الامارات تتجه نحو التعاقد على الدفاع الجوي MSAM بقيمة 3.5 مليار دولار
- بادئ الموضوع Rooster
- تاريخ البدء
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
كلام كبير ...
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,958
- التفاعل
- إنضم
- 13 يوليو 2008
- المشاركات
- 15,627
- التفاعل
بس ممكن نستنتج انه كلما زادت المسافة بين منصة الاطلاق ومركز التحكم تزبد القابلية للتشويش او التعطيل
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
الميزة الاهم من وجهة نظري هو ان المساحة التي ستغطيها البطارية في هذه الحالة ستزيد مما يقلل الحاجة لعدد اكبر من البطاريات ..
فلو افترضنا وجود نقطتين مراد حمايتها تبعد عن بعضهما مسافة 20كم .. لاحاجة لوضع بطارية لكل منطقة.. بل بطارية واحدة تغطي المنطقة من خلال نشر منصات الاطلاق في المنطقتين ...
- إنضم
- 3 يناير 2014
- المشاركات
- 3,154
- التفاعل
- الدولة
هل الباتريوت يملك نفس الميزه وهل يوجد معلومات جديده عن تعاقد السعوديه على هذه المنظومه
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,251
- التفاعل
- الدولة

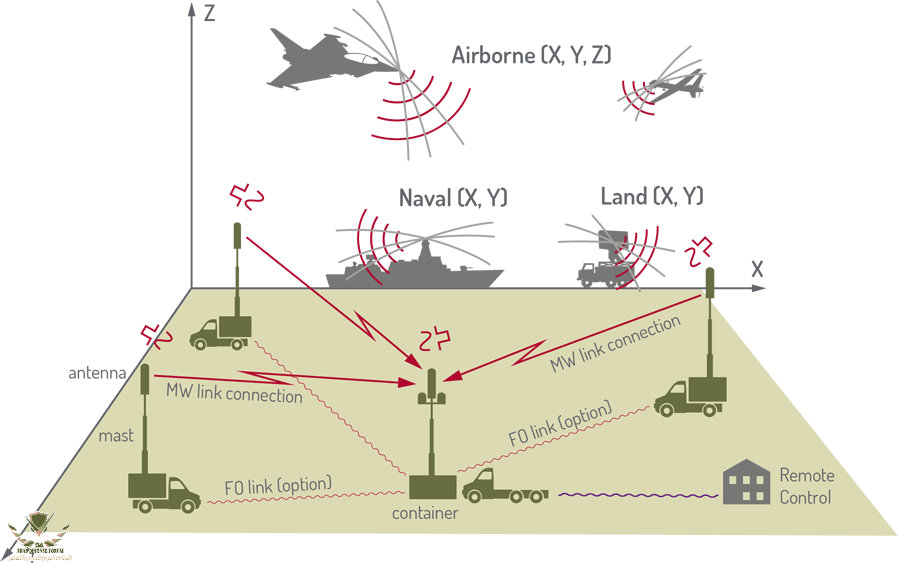

كلام عملي سليم ولكن اكيد سيكون مدروس من خلال استخدام مايعرف ب
point-to-point microwave link
نطاق ترددات مليمتريه عاليه جدا مع هوائيات مصفوفه لضمان حزمه اشعاع ضيقه (pencil beam) يصعب جدا ان يقاطع او يتداخل معه. طبعا اظافه لخيار لكيبل الفايبر اوبتكس ساعدت الظروف.
شعار المنتدى غطى على الصوره التوضيحيه... لكن امل ان الفكره وصلت.
- إنضم
- 13 يوليو 2008
- المشاركات
- 15,627
- التفاعل
مشكور يا ملك المايكروالكترونكس في المنتدى
- إنضم
- 16 أكتوبر 2011
- المشاركات
- 11,108
- التفاعل
- الدولة
الشعار لا اعلم لماذا يتعامل بشكل انتقائي مع بعض الصور.
- إنضم
- 11 ديسمبر 2021
- المشاركات
- 695
- التفاعل
- الدولة
اذا ممكن تشرح
- إنضم
- 27 يونيو 2019
- المشاركات
- 21,238
- التفاعل
- الدولة
اقترح تغيرون مكانه اذا كان لا بد منه .. يعني يكون بالزوايا
سواء اعلى او اسفل الصورة وليس في الوسط
- إنضم
- 27 يونيو 2019
- المشاركات
- 21,238
- التفاعل
- الدولة
المدى متغير وليس ثابت .. وكمثال حقيقي الاس ٤٠٠ على الورق مداه يفوق ال٤٠٠ كيلو
وفي الواقع لم يستطع التعامل مع هدف على بعد ٤٠ - ٣٠ كيلو
فوق قاعدة ساكي الجوية المبادة
- إنضم
- 11 ديسمبر 2021
- المشاركات
- 695
- التفاعل
- الدولة
ليش متغير ؟
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة

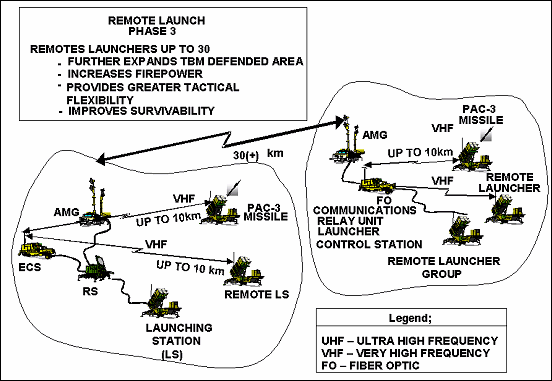

المسافة بين ECS واللانشر قد تصل الى 10كم وبين AMG الى AMG في منطقة اخرى 30كم
بمعنى اخر من الممكن ان تبتعد القواذف بمدى 10كم عن موقع ال ECS في البطارية ... ومن الممكن نشر عدة قواذف بتجهيزاتها او مايسمى بال Remote Launcher Group بعيدا عن البطارية الام بمدى 30كم ...
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,251
- التفاعل
- الدولة
واذا اضفنا خيار ال Satcom على جميع الوحدات على حد سواء ال C2 والقواذف يصبح لدينا خيار ثالث لتبادل المعلومات والاوامر "real-time" ومن خلال C4ISR للشبكه الوطنيه المركزيه مباشرة وليس شرطا من خلال ال C2 للبطاريه او الكتيبه وهنا لايكون للمدى او الرقعه الجغرافيه للنشر القواذف تاثير، وبالتالي من مئات او الاف الكيلومترات بالامكان التواصل مباشرة اذا لزم الامر مع القاذف الانسب لاعتراض التهديد ... شبكة اقمار الاتصالات الوطنيه بالامارات تتيح هذه الخدمه... واكيد مع الباتريوت والثاد ايضا فهم الاصل بكل هذه الافكار datalinks ... microwave، fiber optics و satcom ... مثال قواذف الايرس تي الالمانيه فيها خيار التواصل مع القمر الصناعي مباشرة.
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,251
- التفاعل
- الدولة
بالتاكيد استاذنا ، الامريكان الاصل لكل هذه الافكار ، وممكن زياده ومضاعفة المدى لمديات ابعد اذا تتطلب الامر من خلال اضافة microwave repeaters بين المرسل والمستقبل (الخيارات المتاحه متعدده ومتنوعه حسب رغبة المشغل والظرف الميداني)، حتى لو تحركت القواذف فلا يحتاج لااعاده ضبط توجيه الهوائيات ميكانيكا مع اعتماد هوائيات المصفوفه المتاقلمه adaptive antenna array وهو شبيه لمبدا عمل ال AESA سيتوجه الاشعاع الكترونيا لتحقيق افضل تواصل تبعا لذلك سواءا للمرسل او المستقبل وبحزمه ضيقه يصعب اعتراضها بالاظافه لخط الفايبر اوبتكس اذا كانت الوحدات شبه ثابته... عندها المديات بين القواذف ومراكز التحكم ستكون شبه مفتوحه ومتنوعه triple redandancy باعتماد خطوط التواصل الثلاثه الفايبر ارضيا وال microwave جويا وفضاءيا... المملكه بفضل الله تعالى ثم اصحاب القرار لديها شبكة اقمار اتصالات متقدمه ومتنوعه تسمح بقوه لهذا الربط المهم بين جميع الوحدات لمواجهة كافة انو التهديدات الحاليه والمستقبليه على اختلاف انواعها اسراب او هايبرسونيك... تحياتي وتقديري!
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,251
- التفاعل
- الدولة
الف مبروك للاهل بالامارات وان شاء الله مع نقل التقنيه ال datalinks بتقنياتها الحديثه وغيرها الكثير من الاظافات بالتاكيد ضمن اعتبارات الفريق الفني لادارة المشروع ... الذي سيسهل الامر ان الشريك الكوري مواكب ومقتدر صناعيا ولديه مرونه كبيره بالتعاون المشترك من اجل التطوير واظافة كل ماهو جديد ..
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,958
- التفاعل
تم تغيير نموذج الرادار الإماراتي إلى النوع المبرد نظراً لارتفاع درجة الحرارة والغبار الرملي في الصحراء، وتم تجهيزه برادار المسح الإلكتروني النشط (AESA) لتحسين الكفاءةالتشغيلية والقدرة على الكشف أكثر من 300 كم وارتفاع الكشف أكثر من 30 كم.
سيتم تصنيع رادار متعدد الوظائف M-SAM Block III، والذي هو قيد التطوير حاليًا، بناءً على نموذج التصدير الإماراتي ليعكس متطلبات الجيش الكوري وتحسين معالجة الإشارات.
سيتم تصنيع رادار متعدد الوظائف M-SAM Block III، والذي هو قيد التطوير حاليًا، بناءً على نموذج التصدير الإماراتي ليعكس متطلبات الجيش الكوري وتحسين معالجة الإشارات.
- إنضم
- 26 يوليو 2008
- المشاركات
- 34,207
- التفاعل

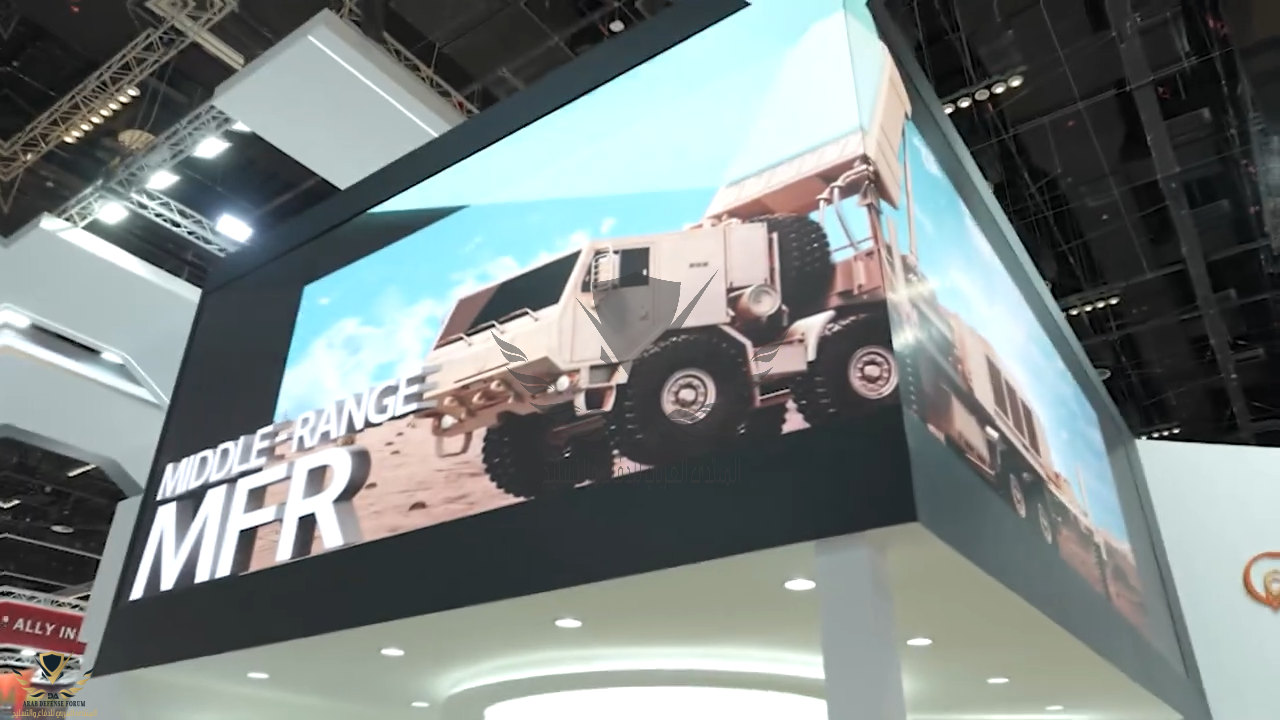

الشركة لديها مشاريع مهمة تغطي البر والبحر والجو ... هنا حول رادار MFR او الرادار متعدد الوضائف من شركة Hanwha
Multi-Function Radar | Radar | ISR | Defense | Hanwha Systems
الامر الآخر بالاضافة لقدرة التبريد الاضافية لهذه النسخة،، يمكن ايضا رفع كفاءة التبريد باعتماد موديولات GaN والتي استعرضت الشركة قدرتها التكنولوجية في بنائها ،، وبالتالي تعميم تطبيقها على بقية مصفوفات AESA من صنع الشركة.
It is said that the FFX-III's anti-air package includes a navalized, GaN-AESA version of the land-based 'Sky Bow' M-SAM system (with a longer range and larger interceptor than the Sea Bow SAAM).
Hyundai Heavy Industries to Start Planing & Design Work on FFX Batch III Frigates for ROK Navy
Hyundai Heavy Industries to Start Planing & Design Work on FFX Batch III Frigates for ROK Navy
ميزة استخدام GaN هو الأداء الحراري الافضل من الانواع السابقة ك GaaS (هناك مميزات اخرى متعددة لكن لنبقى في سياق الاداء الحراري ،، تحديدا قدرة التصريف الحراري الافضل)
GaN has higher electron mobility than GaAs and other semiconductors, so it has a broader amplification range. Despite typically coming in a much smaller package than GaAs, it can rapidly disperse heat to avoid burnout even at extremely high voltage levels. Though GaN technology is more expensive than other options, those who require high-power and frequency capabilities, as well as greater efficiency, insist it's well worth the extra cost.
هذه ميزة تساعد على تفادي احتراق الموديولات على مستويات مرور طاقة عالية خلالها (التشغيل بالقوة العالية كمثال) .. وهذا ينعكس على ان الرادار -كمصفوفة موديولات- يصبح بحد ذاته مساعدا على التبريد (بالاضافة لقدرات التبريد المضافة) ...
- إنضم
- 26 يوليو 2008
- المشاركات
- 34,207
- التفاعل
خبر في سياق التعاون مع Hanwha
