طائرات التدريب الموسوعة الشاملة.

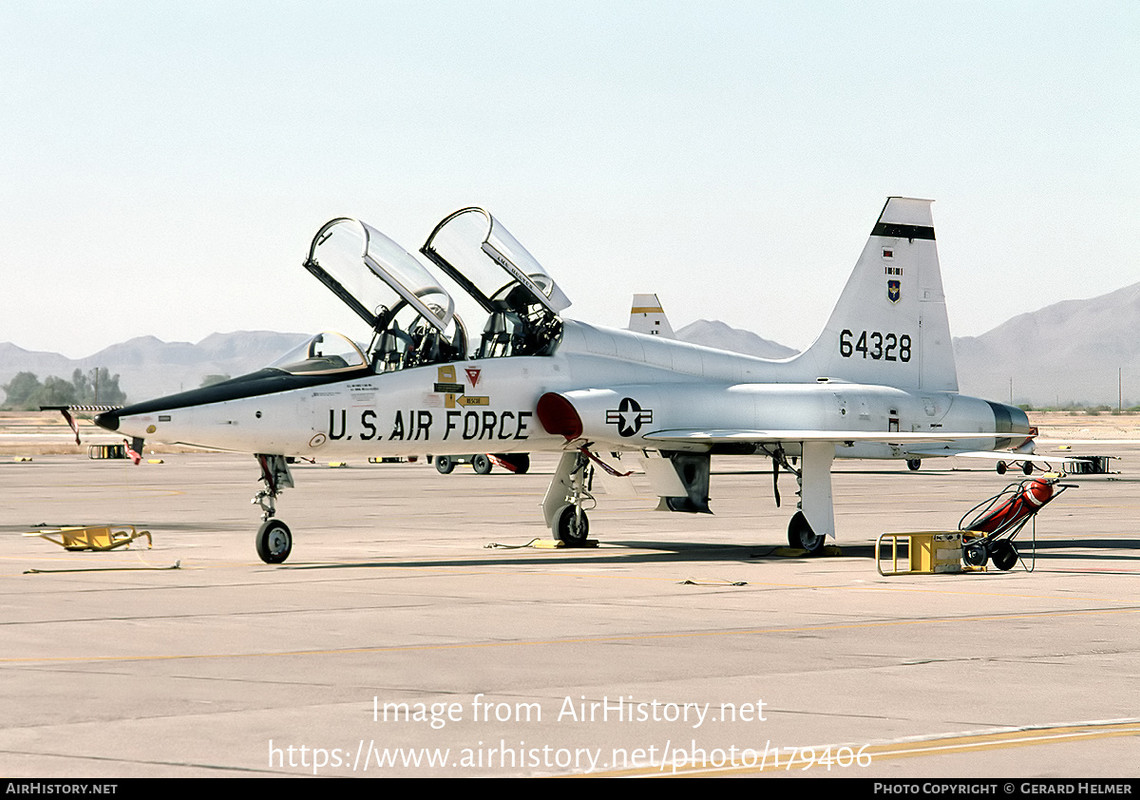

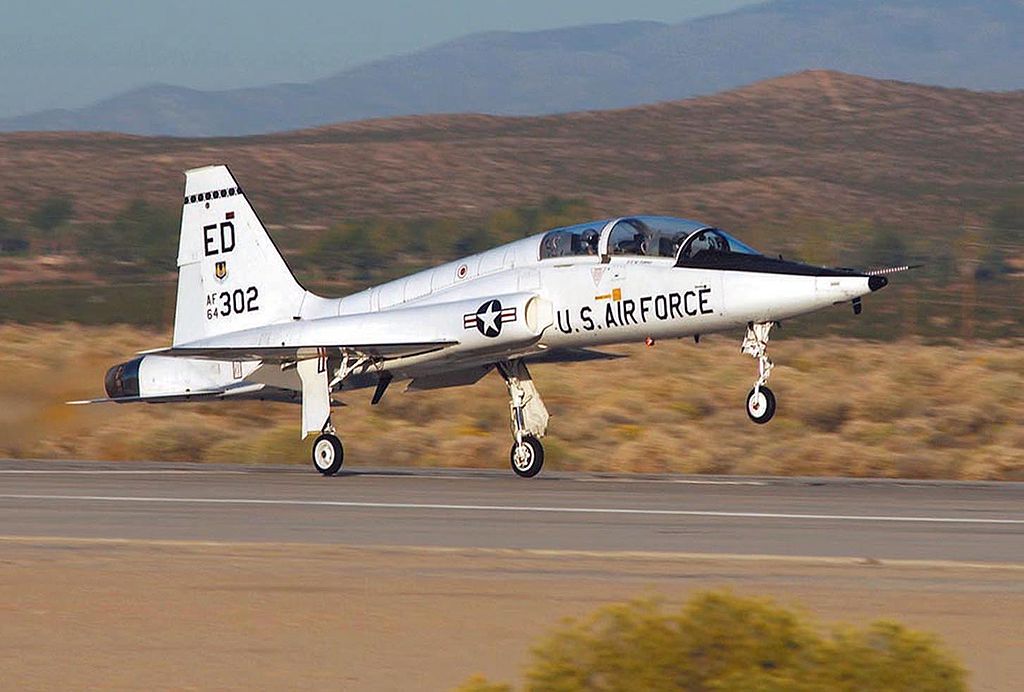

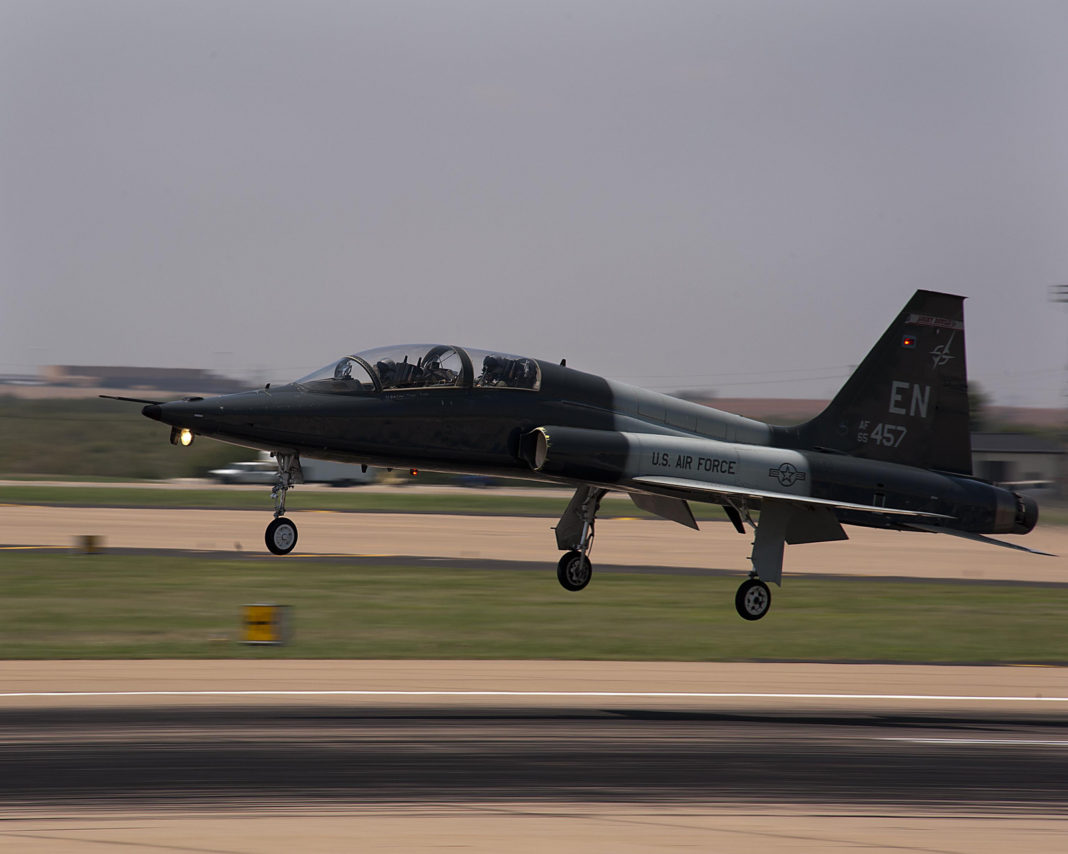

نورثروب تي 38 تالون

Northrop T-38 Talon



بلد المنشأ :

الولايات المتحدة الأمريكية

النوع :

طائرة تدريب أساسي أسرع من الصوت

السرعة القصوى :

745 عقدة / 858 ميل في الساعة

المدى الأقصى :

1759 كم / 1093 ميل

الأبعاد :

باع الجناح 7.70 م / 25 قدمًا 3
الطول 14.14 م / 46 قدمًا 4.5
الارتفاع 3.92 م / 12 قدمًا 10.5 بوصات

الوزن :

فارغة 3254 كجم / 7174 رطل
الحد أقصى الإقلاع 5361 كجم / 11820 رطل

المحرك :

اثنان محركات جنرال إلكتريك J85-GE-5 بقوة دفع تبلغ 1746 كجم (3850رطل)

التسليح :

لا شيء

المشغلون:

ألمانيا ، البرتغال ، تركيا ، تايوان ، الولايات المتحدة.

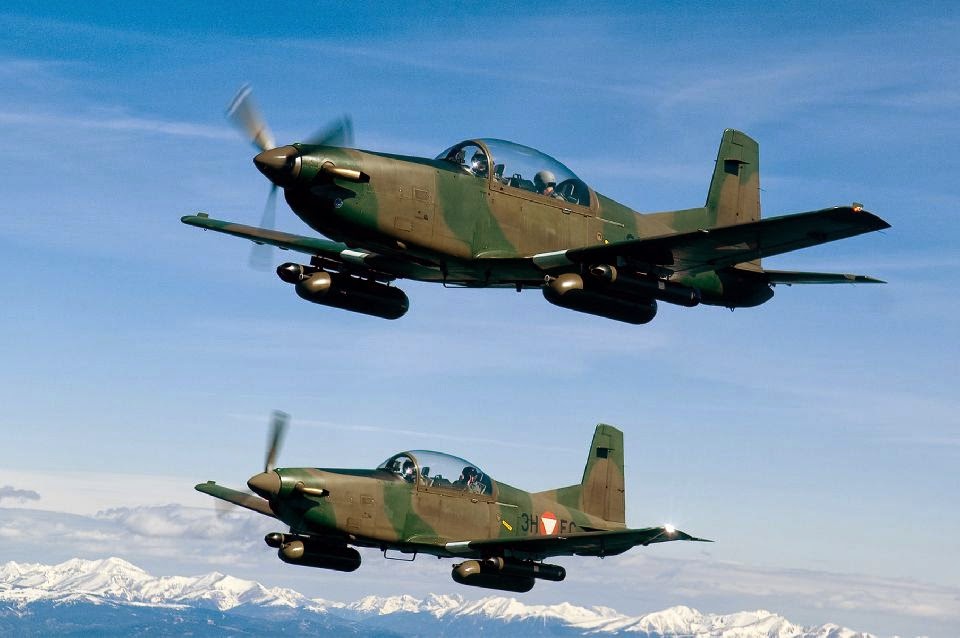

بيلاتوس PC-7 توربو

Pilatus PC-7 Turbo Trainer

o

بلد المنشأ :

سويسرا

النوع :

طائرة تدريب أساسي بمقعدين مترادفين

السرعة القصوى :

264 ميل في الساعة / 425 كم / ساعة

المدى الأقصى :

1250 كم / 777 ميل

الأبعاد :

باع الجناح 34 قدمًا 1.5 بوصة (10.40 م)
الطول31 قدمًا 11 بوصة (9.75 م)
الارتفاع 10 أقدام 67 بوصة (3.21 م)

الوزن :

فارغة 2866 (1300 كجم)
الحد الاقصي للاقلاع 4189 رطل (1900 كجم)

المحرك :

محرك ويتني PT6A-25A Turoprop

التسليح :

تسمح النقاط الستة الصلبة بأحمال خارجية تصل إلى 5،952 رطلاً (2700 كجم) كحد أقصى.

المشغلون:

أنغولا ، النمسا ، بوتسوانا ، بوليفيا ، ميانمار ، بروناي ، تشيلي ، فرنسا ، غواتيمالا ، إيران ، المكسيك ، ماليزيا ، هولندا ، جنوب إفريقيا ، سويسرا ، الإمارات العربية المتحدة ، أوروغواي.



TEnxuCoekIC1Cs_9h7zG_NK6g2rus71qgNDqeqvXSNtChj9-XFxA1y4hlpxHLg6sxp58gj70YiOKzMgrCu-SL2lKxmQ2TvUcJUGwNJqA


images

يثبت في شريط التميز

لاشيئ يمكن قوله حول المحتوى غير ماشاء الله تبارك الله

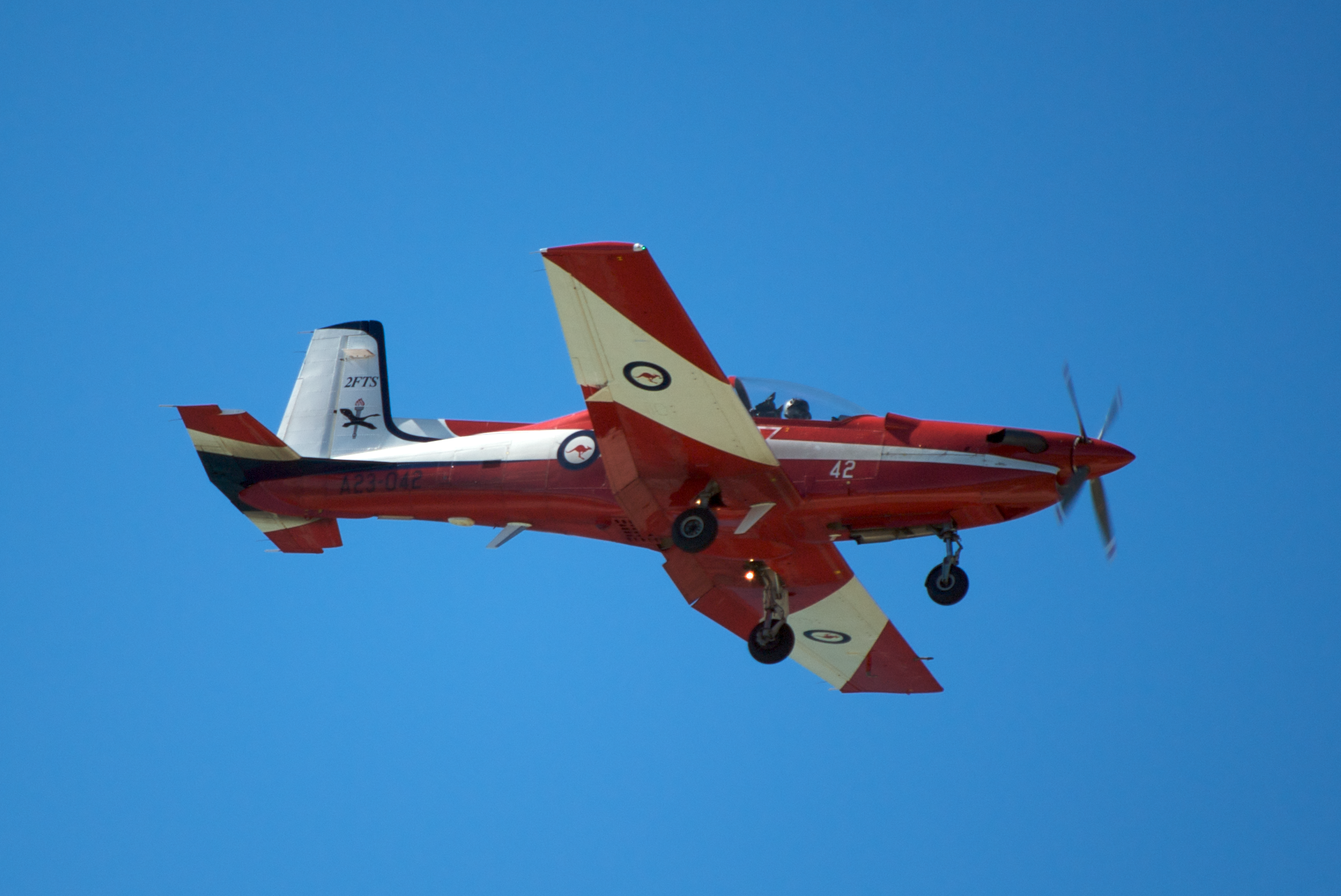

بيلاتوس PC-9

Pilatus PC-9



بلد المنشأ :

سويسرا

النوع :

طائرة تدريب متعددة المراحل.

السرعة القصوى :

300 عقدة / 345 ميل في الساعة

المدى الأقصى :

1،538 كم / 955 ميل

الأبعاد :

باع الجناح 10.12 م / 33 قدم 2.4
الطول 10.18 م / 33 قدم 4.8
الارتفاع 3.26 م / 10 قدم 8.3 بوصة

الوزن :

فارغة 1،685 كجم / 3715 رطل
أقصى وزن للإقلاع 3200 كجم / 7055 رطل.

المحرك :

محرك واحد تربوبروب Pratt & Whitney Canada PT6A-62.

التسليح :

يمكن تسليحها حسب المستخدم يمكن للطائرة أن تحمل ما يصل إلى 1040 كجم (2293 رطل) من الذخائر بما في ذلك القنابل والقنابل العنقودية و قاذفات الصواريخ أو المدافع الرشاشة و خزانات الوقود الخارجية على ستة نقاط صلبة خارجية.

المشغلون:

أنغولا ، أستراليا ، ميانمار ، قبرص ، اليونان (T-6A) ، كرواتيا ، المملكة العربية السعودية ، سلوفينيا ، سويسرا ، تايلاند ، الولايات المتحدة (T-6A).

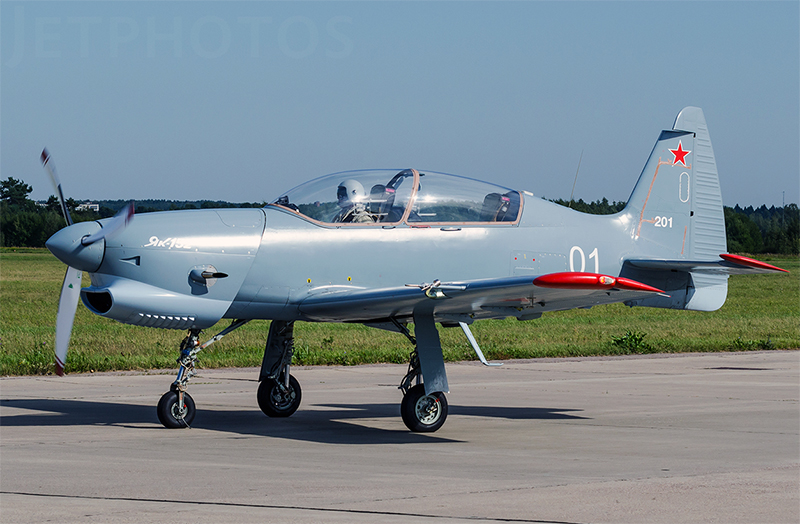

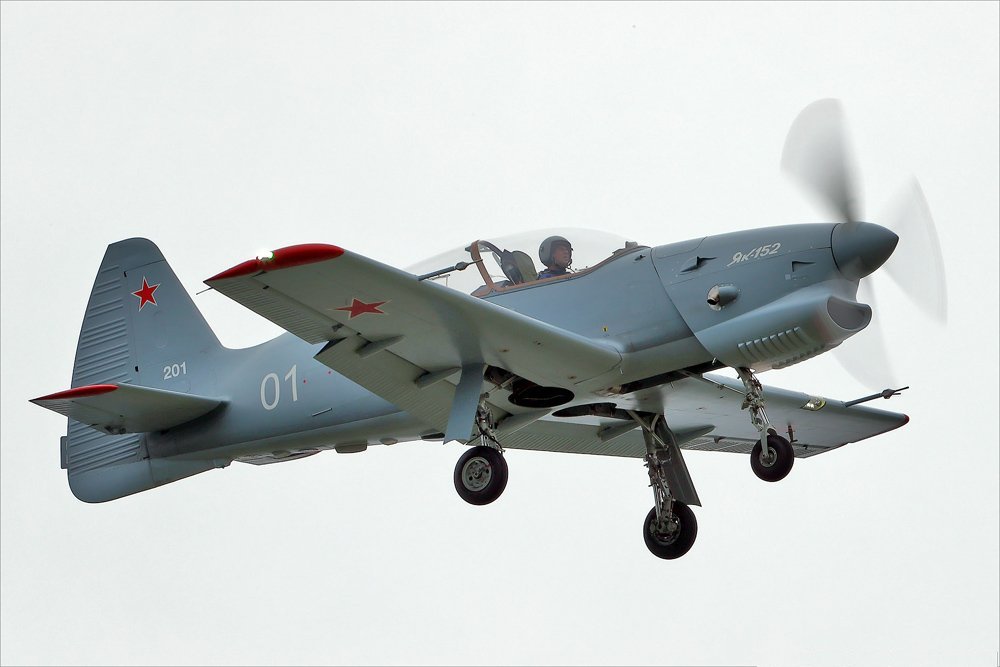

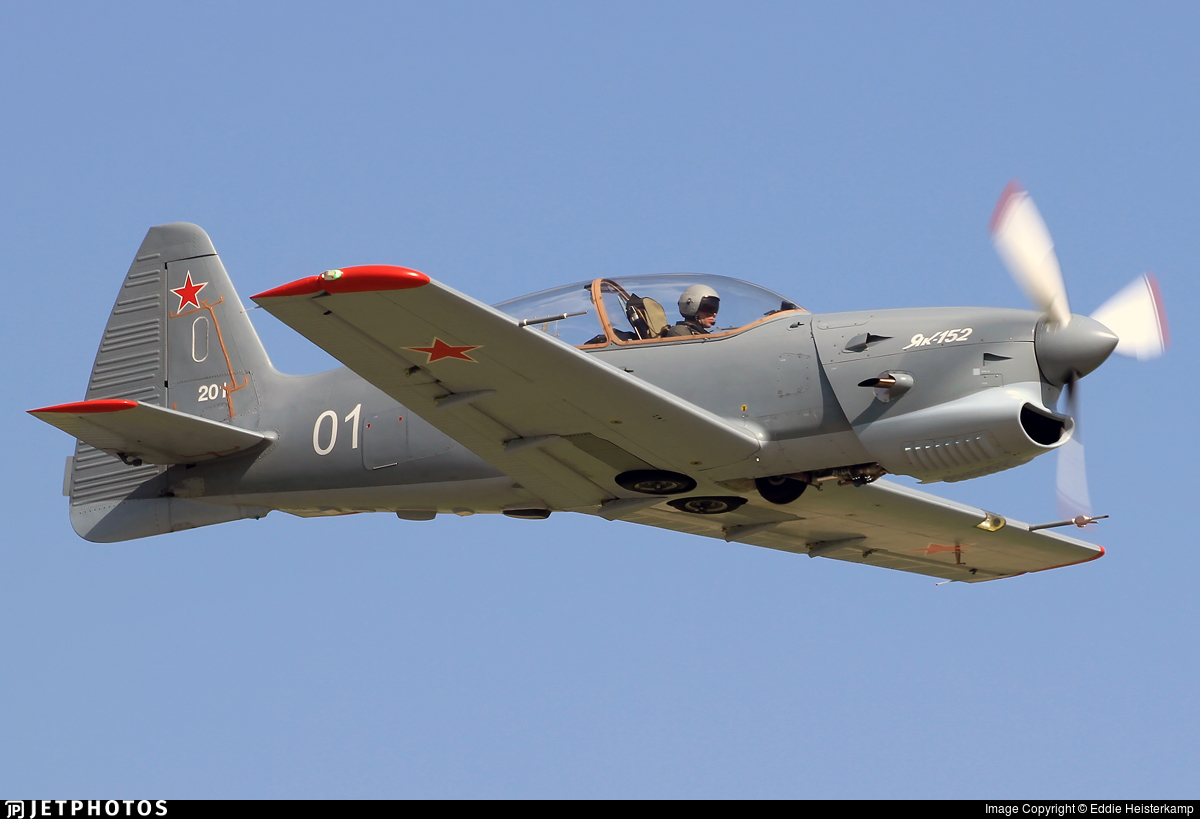

ياك 152

Yak-152




بلد المنشأ :

روسيا

الطول:

7،72 م

باع الجناح:

8،82 م

الإرتفاع:

2،47 م

الوزن فارغة :

1،320 كجم

أقصى وزن للإقلاع:

1490 كجم

سعة الوقود:

200 كجم

المحرك:

محرك RED Aircraft A03 V-12 محرك ديزل رباعي الأشواط يولد قوة دفع 370 كيلو واط (500 حصان)

الأداء:

السرعة القصوى:


500 كم / ساعة

المدى:

1500 كم

سقف الخدمة:

4000 م

حدود تحمل جي :

+ 9 / -7

معدل التسلق:

10 م / ث

التسليح:

4 نقاط تعليق بسعة 550 كجم

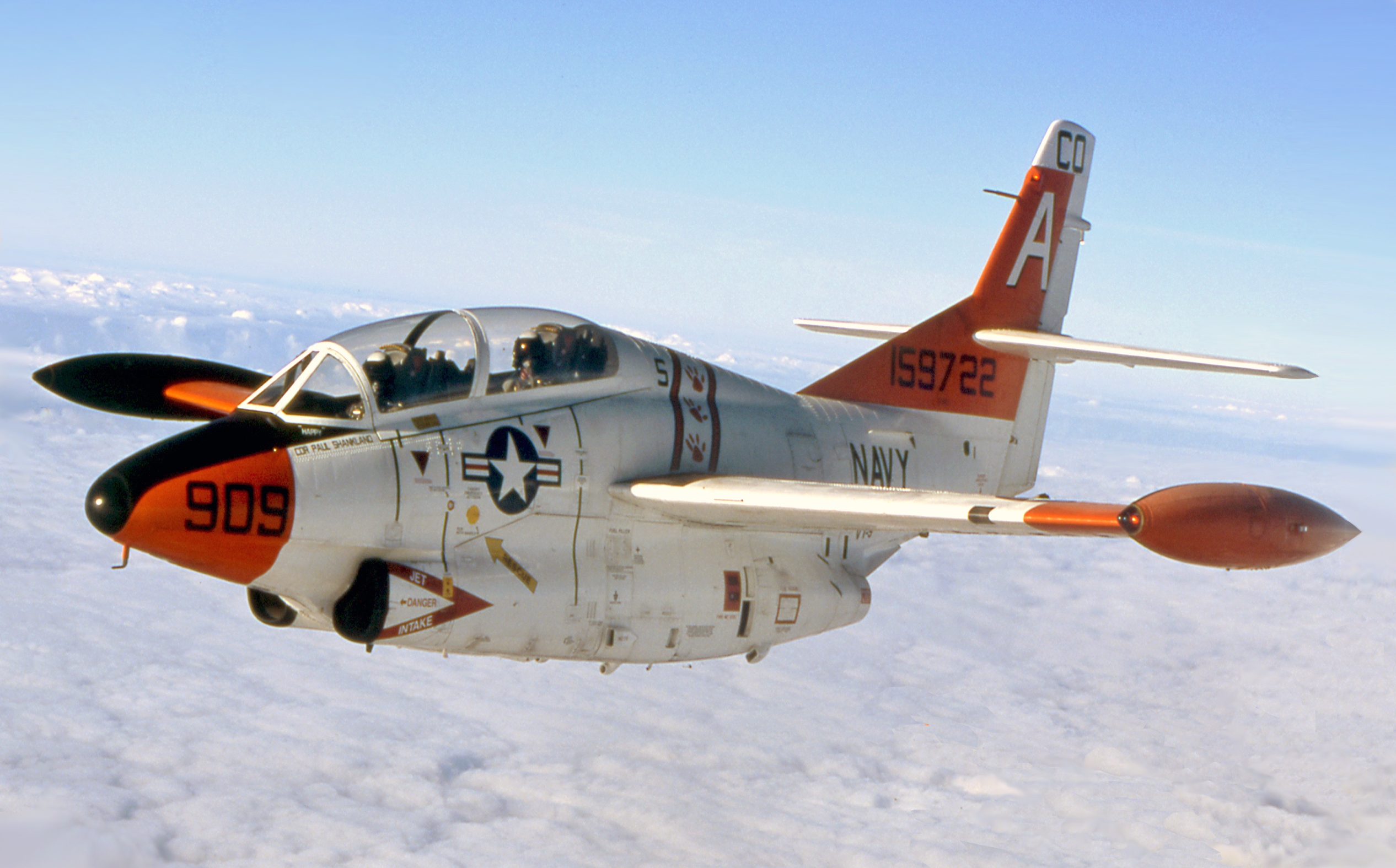

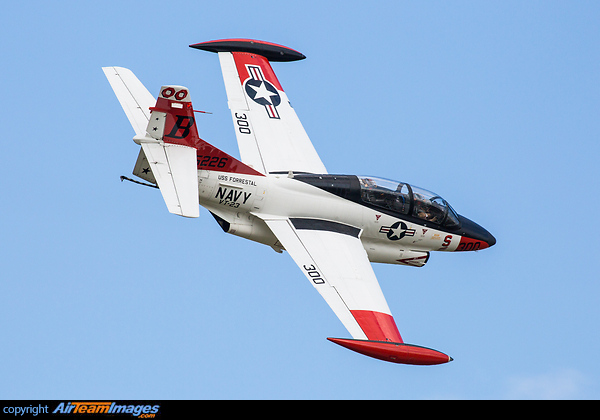

Rockwell International T-2C Buckeye



بلد المنشأ :

الولايات المتحدة الأمريكية

النوع :

طائرة تدريب نفاثة متعددة الأغراض

السرعة القصوى :

460 عقدة / 530 ميل في الساعة

المدى الأقصى :

1،722 كم / 1،070 ميل

الأبعاد :

باع الجناح 11.62 م / 38 قدم 1.5
الطول 11.67 م / 38 قدم 3.5
الارتفاع 4.51 م / 14 قدم 9.5 بوصات

الوزن :

فارغة 3،681 كجم / لتر 8،115 رطل
أقصى إقلاع 9،133 كجم / 13،190 رطل

المحرك :

محركان اثنان جنرال إلكتريك J85-GE-4 توربوجيت بقوة دفع 1338 كجم / 2950 رطل.

التسليح :

حمل مل يصل الى 1588 كجم من الذخائر (3500 رطل) بما في ذلك القنابل الخفيفة ومنصات قاذفات الصواريخ و المدفع الرشاش، المحمولة على أربع نقاط صلبة خارجية.

المشغلون:

فنزويلا.

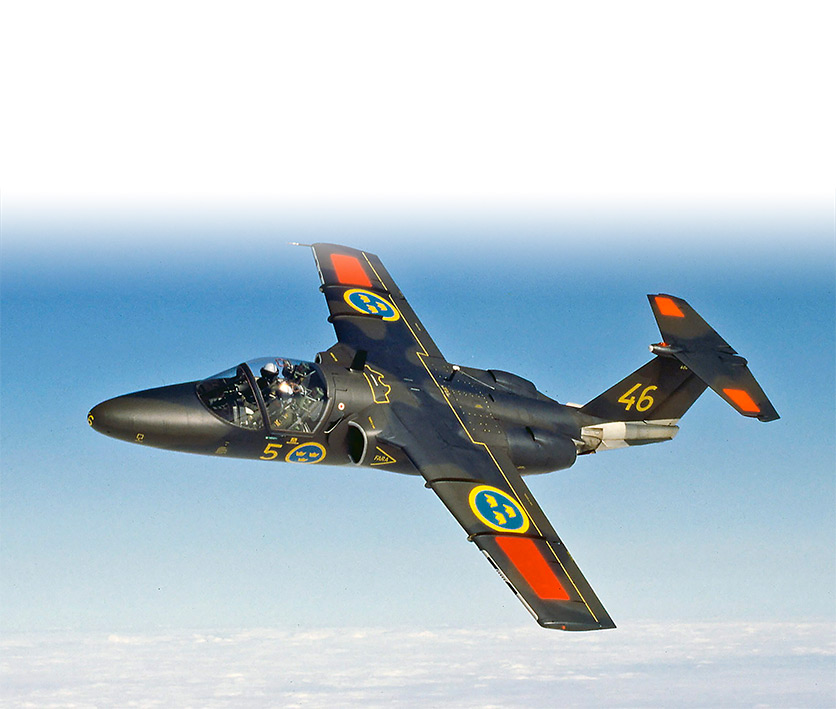

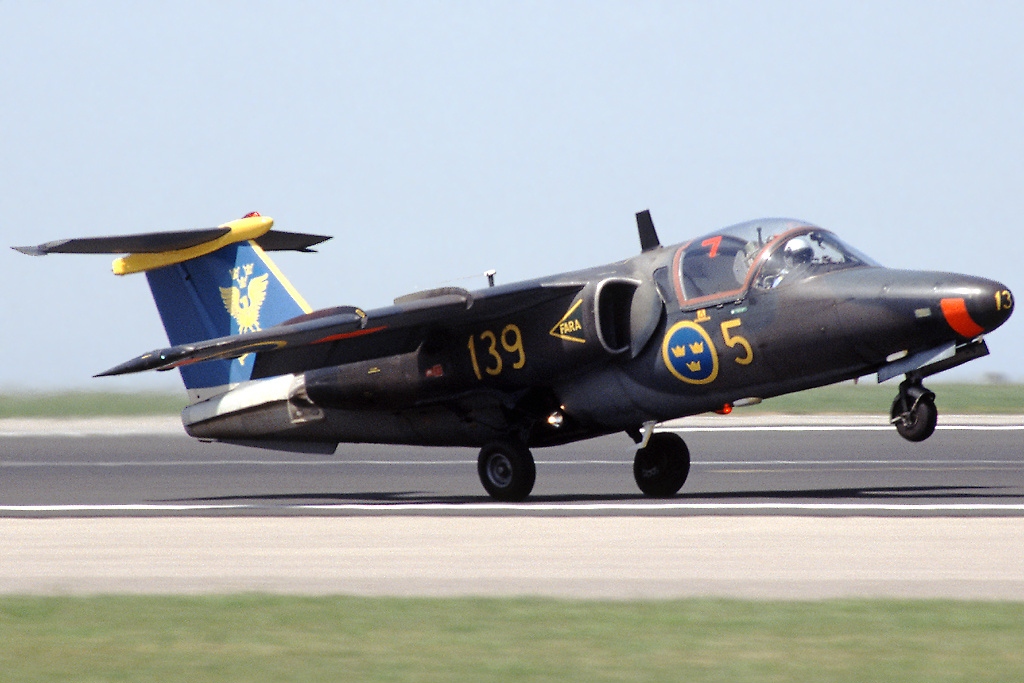

ساب 105

SAAB 105



بلد المنشأ :

السويد

النوع :

طائرة تدريب ذات قدرة هجوم ثانوية

السرعة القصوى :

415 عقدة / 478 ميل في الساعة

المدى أقصى :

1400 كم / 870 ميل

الأبعاد :

باع الجناح 9.50 م / 31 قدم 2 بوصة
الطول 10.50 م / 34 قدم 5.4 بوصة
ارتفاع 2.70 م / 8 قدم 10.3 بوصة

الوزن :

فارغة 2،510 كجم / 5،534 رطل
الحد الأقصى للإقلاع 4050 كجم / 8929 رطلاً

المحرك :

محركان توربيني من نوع Turbomeca Aubisque بقود دفع 744 كجم (1640 رطلاً)

التسليح :

يمكن للطائرة حمل 700 كجم (1543 رطلاً) من الذخائر بما في ذلك صاروخان من طراز Saab Rb05 ASM ، أو اثنتين من المدافع عيار 30 ملم ، أو 12 صاروخًا من عيار 135 ملم (5.31 بوصة) ، أو القنابل ، و القنابل العنقودية ، و قاذفات الصواريخ ، على ست نقاط صلبة خارجية.

المشغلون:

النمسا (105OE) ، السويد.

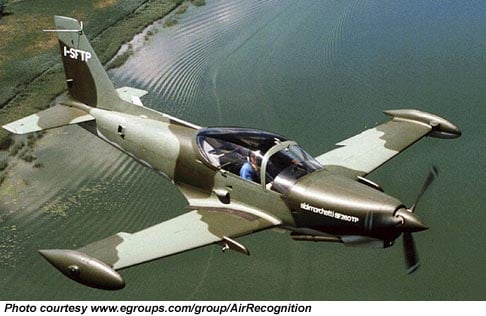

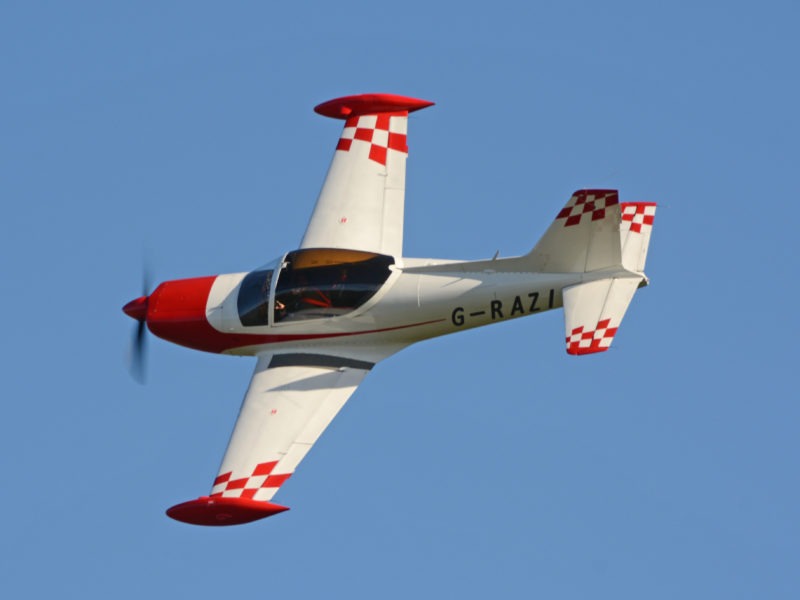

SIAI-Marchetti SF.260



بلد المنشأ :

إيطاليا

النوع :

طائرة تدريب خفيفة / طائرات دعم تكتيكي

السرعة القصوى:

165 عقدة / 190 ميل في الساعة

المدى الأقصى :

278 كم / 173 ميل

الأبعاد :

باع الجناح 8.35 م / 27 قدم 4.7 بوصة
الطول 7.10 م / 23 قدم 3.5 بوصة
ارتفاع 2.41 م / 7 قدم 10.9 بوصة

الوزن :

فارغة 770 كجم / 1،698 رطل
الحد الأقصى للإقلاع 1300 كجم / 2866 رطل

المحرك :

محرك واحد طراز 194-Avco Lycoming 0-540-F4A5 محرك ذو ستة مكابس.

التسليح :

يمكن للطائرة حمل بودات مدافع لتحمل بالتالي مدفعين أو أربعة رشاشات عيار 7.62 مم (0.3 بوصة) ،وقنابل للأغراض العامة وقنابل تدريبية ، وقنابل مضيئة ، وواحدة أو اثنتين من بودات الاستطلاع أو خزانات الوقود الخارجية.

المشعلون:

بلجيكا ، بروناي (Warrior) ، بوروندي (Warrior) ، تشاد (Warrior) ، أيرلندا (Warrior) ، إثيوبيا (SF.260TP) ، هايتي ، إيطاليا ، ليبيا (Warrior) ، الفلبين، سنغافورة ( Warrior) ، الإمارات العربية المتحدة ، تونس (Warrior) ، تركيا ، أوروغواي ، فنزويلا ، زامبيا ، زيمبابوي (Warrior).

7adbf1c79e2a14ab3633411d9ebd0a74

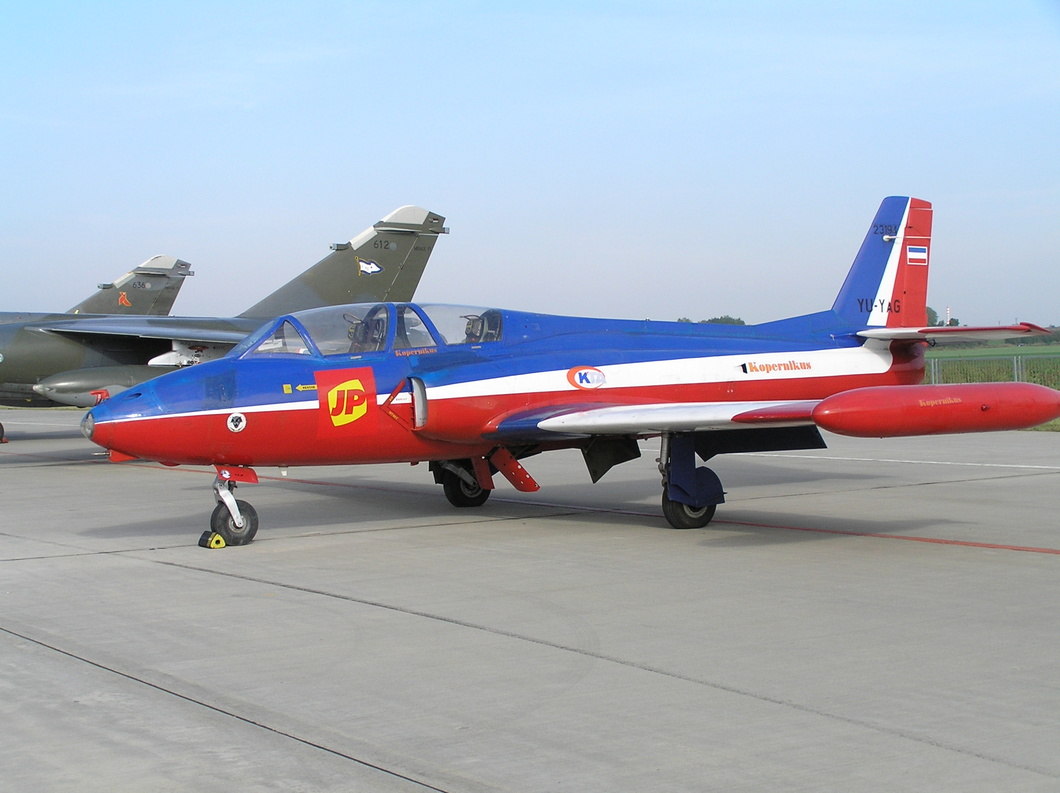

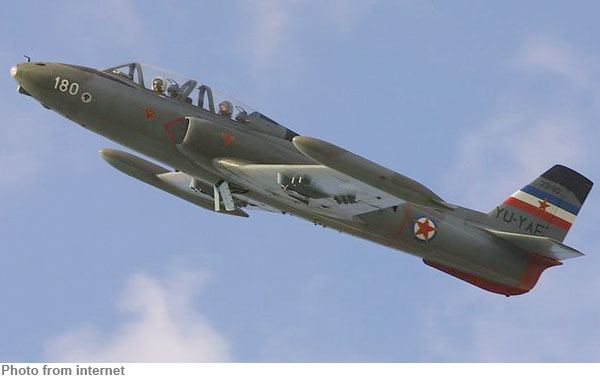

Soko G-2 Galeb



بلد المنشأ :

يوغوسلافيا

النوع :

طائرة تدريب أساسي

السرعة القصوى :

439 عقدة / 505 ميل في الساعة

المدى الأقصى :

1،240 كم / 771 ميل

الأبعاد :

باع الجناح 9.73 م / 31 قدم 11.1 بوصة
الطول 10.34 م / 33 قدم 11.1 بوصة
الارتفاع 3.28 م / 10 قدم 9.1 بوصة

الوزن :

فارغة 2620 كجم / 5776 رطل

الحد الأقصى للإقلاع 4300 كجم / 19480 رطلاً

المحرك :

محرك واحد توربوجيت من طراز رولز رويس فايبر 11 Mk 226 بقوة دفع 1134 كجم (2500 رطل)

التسليح :

مدفعان رشاشان عيار 12.7 مم (0.5 بوصة) مع 80 طلقة لكل مدفع ؛ مع امكانية حمل حاويات قنابل زنة 150 كجم (331 رطل) ، وقنابل زنة 100 كجم (220 رطلاً) ، وصواريخ 127 ملم (5 بوصات) ، و قاذفة صواريخ 55 ملم (2.17 بوصة) محمولة على نقاط تعليق سفلية.

المشغلون:

ليبيا ، صربيا ، زامبيا.

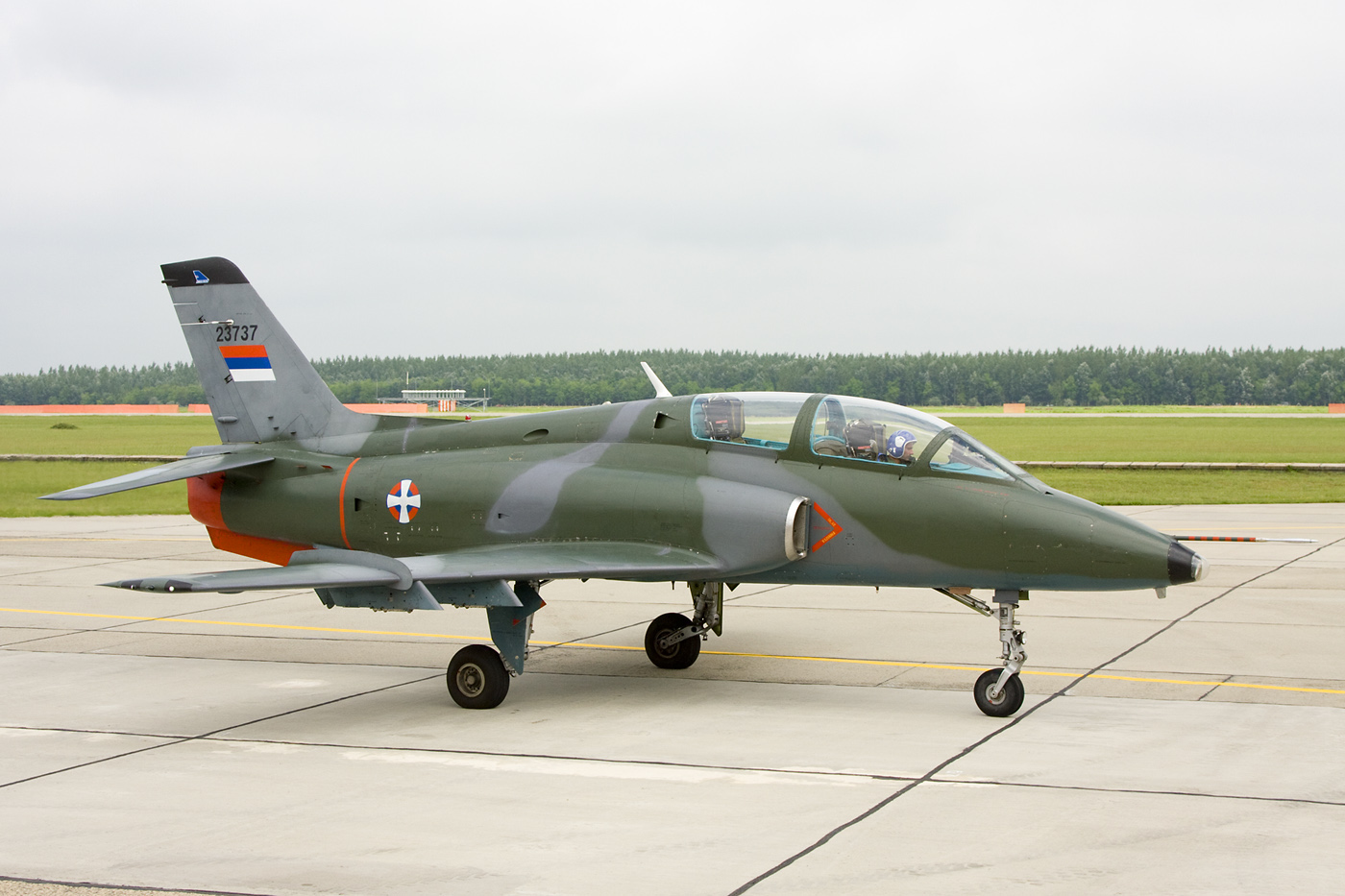

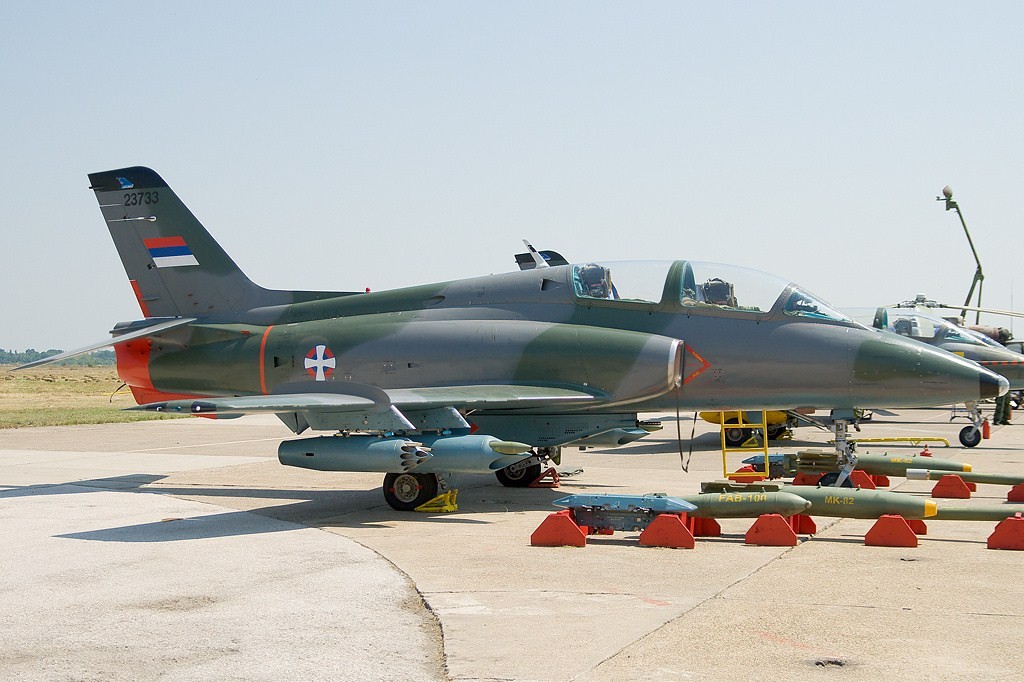

سوكو جي 4 سوبر غالب

Soko G-4 Super Galeb



بلد المنشأ :

يوغوسلافيا

النوع :

طائرة طائرة تدريب أساسي / طائرة هجوم خفيف

السرعة القصوى :

491 عقدة / 665 ميل في الساعة

المدى الأقصى :

المدى 1900 كم / 1180 ميل

الأبعاد :

باع الجناح 9.88 م / 32 قدمًا 5
الطول بما في ذلك مسبار التزود بالوقود 12.25 م / 40 قدمًا 2.25
الارتفاع 4.30 م / 14 قدم 1.25 بوصة

الوزن :

فارغة 3172 كجم / 6،993 رطل
الوزن الأقصى للإقلاع 6300 كجم / 13889 رطل

المحرك :

محرك رولز رويس فايبر Mk 632 بقوة دفع جاف 1814 كجم (4000 رطل)

التسليح :

يمكن للطائرة حمل مدفع واحد عيار 23 ملم من نوع GSh-23L ثنائي الفوهات مع 200 طلقة ؛ مع امكانية حمل 2053 كجم (4526 رطل) من الذخائر بما في ذلك الصورايخ جو-جو والقنابل والقنابل العنقودية و قنابل النابالم و قاذفات الصواريخ وخزانات الوقود الخارجية ، و بودات ECM ، محمولة على أربع نقاط صلبة خارجية.

المشغلون:

البوسنة والهرسك ، ميانمار ، الجبل الأسود ، صربيا.

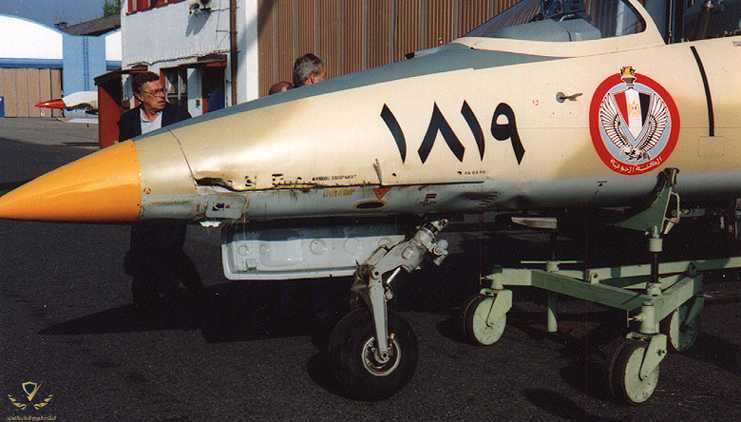

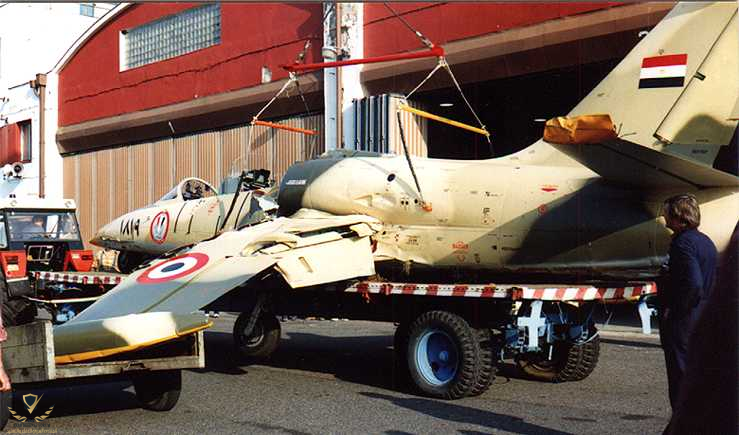

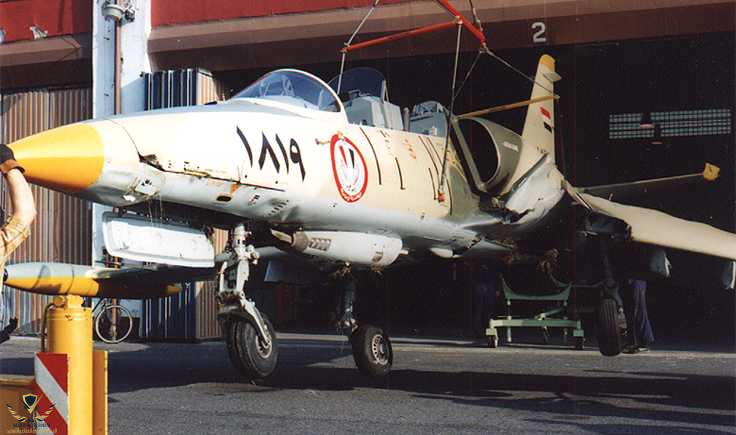

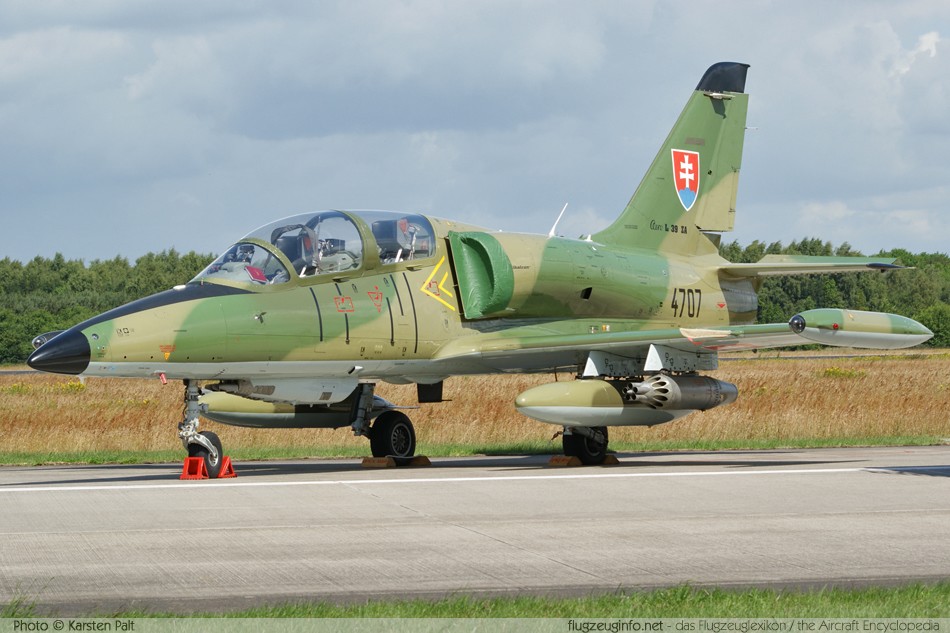

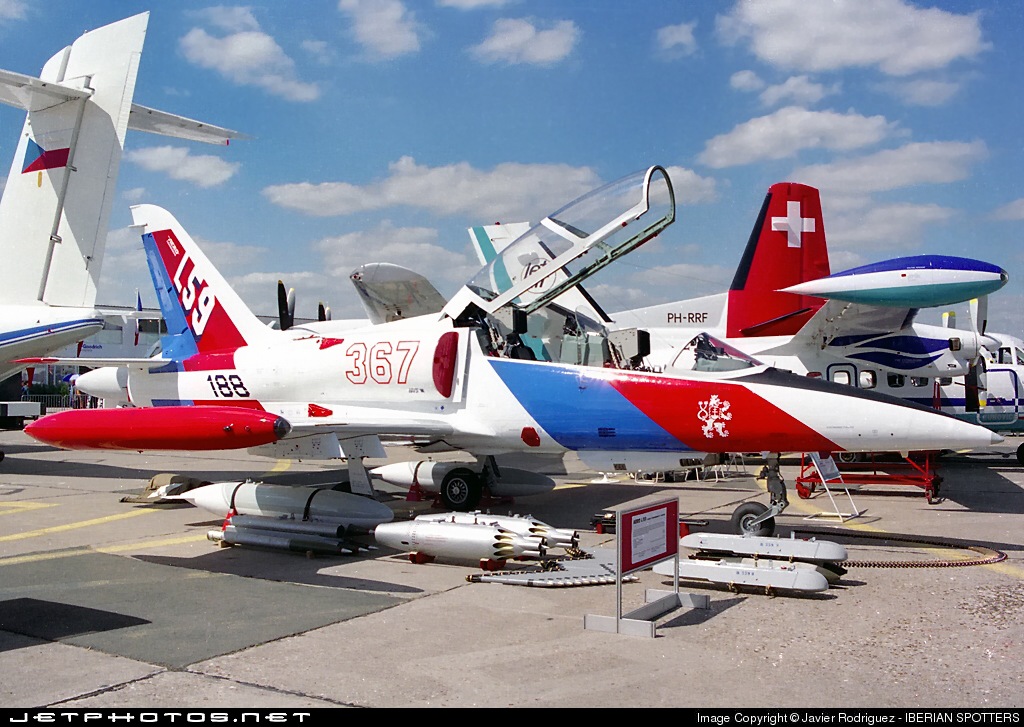

ايرو ال 59 سوبر الباتروس

Aero L-59 Super Albatros


Aero_L-39_ZA_of_Slovak_Air_Force_%28reg._1701%29%2C_static_display%2C_Radom_AirShow_2005%2C_Poland.jpg


الخصائص العامة:

الطاقم: 2 (المدرب و المتدرب)

الطول: 12.2 م
باع الجناح: 9.54 م
الإرتفاع: 4.77 م
باع الجناح: 18.8 متر مربع

الوزن الفارغ: 4030 كجم
الوزن الأقصى للإقلاع: 7000 كجم
المحرك: محرك تربوفان واحد من طراز Lotarev DV-2

الأداء:

السرعة الأقصوى: 865 كم / ساعة (عند 5000 م)
المدى: 2000 كم (باستخدام الوقود الاداخلي و خزانات الوقود الخارجية)
سقف الخدمة: 11.800 م
معدل التسلق: 28 م / ث

التسليح:

مدفع رشاش 1x GSh-23L (يحمل في بود تحت جسم الطائرة)

نقاط التعليق: 4 نقاط تعليق سفلية داخلية بسعة 500 كجم و نقاط صلبة خارجية بسعة 250 كجم.



y95059-tunisian-air-force-l-59t-super-albatros_PlanespottersNet_1072318_76f4a77e6e_o.jpg

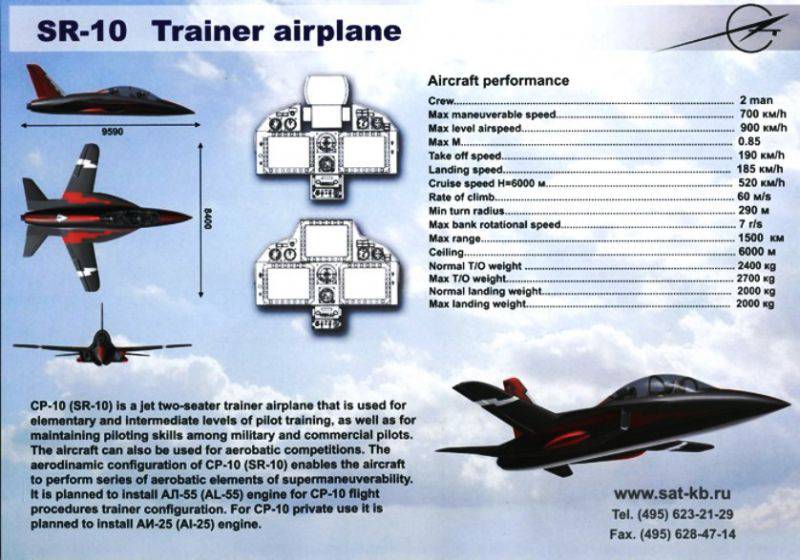

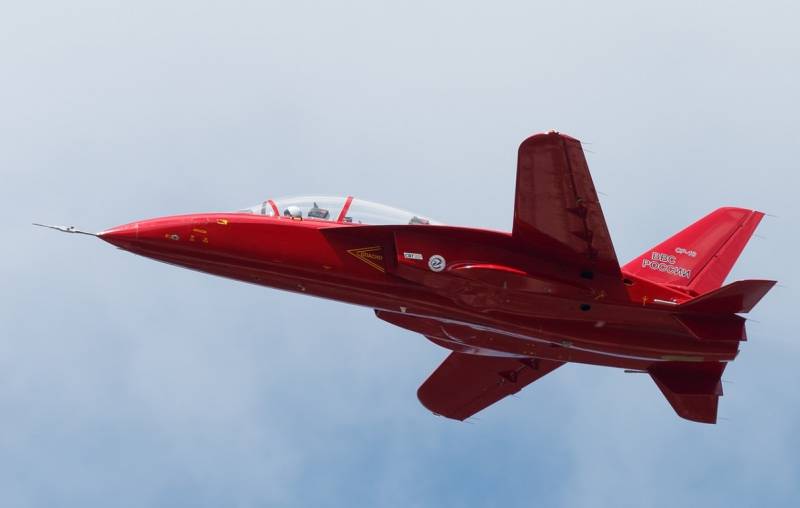

CP-10



الخصائص العامة:

الأصل: روسيا

الطاقم: 2

الطول: 9،59 م
باع الجناح: 8،40 م
الإرتفاع: 3.55 م

الوزن الإجمالي: 2400 كغ
الوزن الأقصى للإقلاع: 2700 كجم

المحرك: محرك تربوفان Ivchenko AI-25V

الأداء:

السرعة القصوى: 900 كم / ساعة
المدى: 1500 م
سقف الخدمة: 6000 م
حدود التحمل : + 10 / -8
معدل التسلق: 60 م / ث

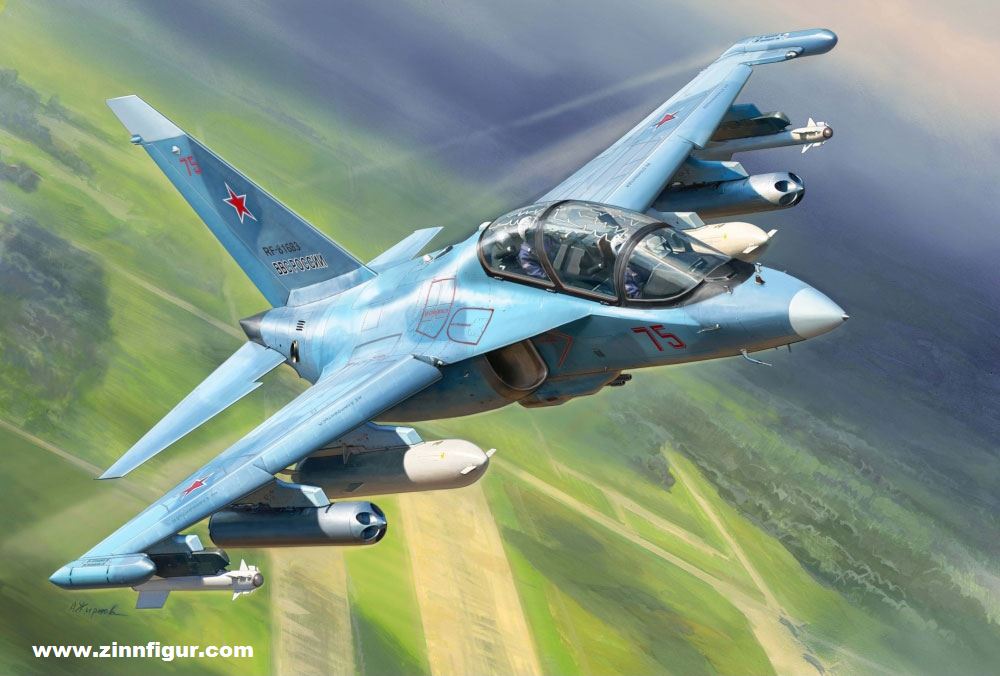

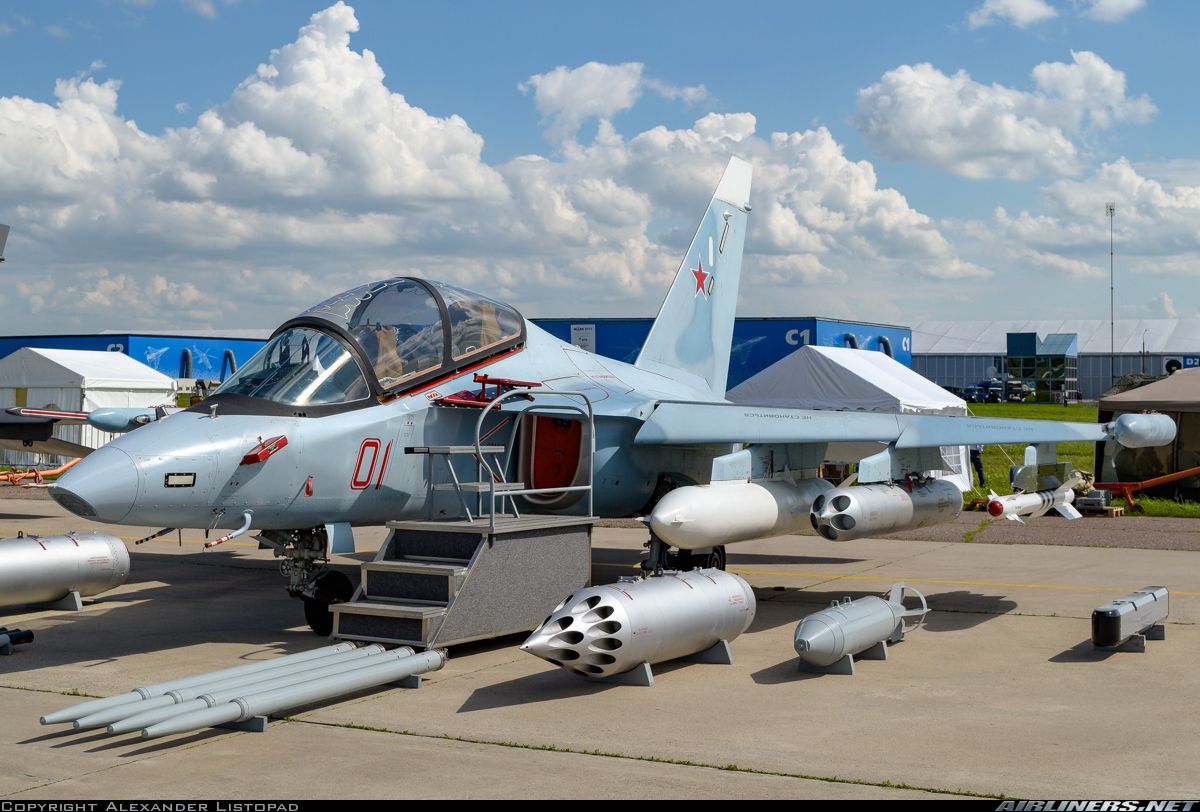

ياك 130

Yak-130 (Mitten)



ياك Yakovlev Yak-130 طائرة تدريب نفاثة متقدم بمقعدين وخفيفة الوزن تم تطويره في الأصل بواسطة Yakovlev و Aermacchi.

الأبعاد

الطول 11.493 م
الارتفاع 4.76 م
باع الجناح 9.84 م
منطقة الجناح 23.5 م 2
قاعدة العجلات 3.945 م

المحرك : 2 × محرك توربوفان АI-222-25
أقصى قوة دفع 2500 kgf لكل محرك

الوزن :

وزن الإقلاع بالوقود بالكامل (بدون خزانات خارجية) 7،250 كجم
الوزن الأقصى للإقلاع 10،290 كجم

سعة الوقود:

• في خزانات داخلية 1700 كيلو
• خزانات الوقود الخارجية 450 كغم باجمالي 2 خزانات

الوزن الأقصى للحمل القتالي 3000 كجم

أداء الطيران :

أقصى سرعة بدون خزانات خارجية 1060 كم / ساعة
أقصى ماخ 0.93 М
أقصى سرعة للتسلق 65 م / ث
أقصى زاوية للهجوم 35 درجة.

نطاق حدود التحمل بدون خزانات خارجية +8 / -3
سقف الخدمة 12500 م
المدى العملي (بدون خزانات وقود ) 1600 كم
أقصى مدى (مع خزانين وقود ) 2100 كم
أقصى قدر من التحمل أثناء الطيران (مع خزانين للوقود) 3.0 ساعات

مسافة الإقلاع 550 م
مسافة الهبوط 750 م
الصيانة بعد 10000 ساعة طيران






سلسلة جميلة اهنيك عليها

Soko G-2 Galeb



بلد المنشأ :

يوغوسلافيا

النوع :

طائرة تدريب أساسي

السرعة القصوى :

439 عقدة / 505 ميل في الساعة

المدى الأقصى :

1،240 كم / 771 ميل

الأبعاد :

باع الجناح 9.73 م / 31 قدم 11.1 بوصة
الطول 10.34 م / 33 قدم 11.1 بوصة
الارتفاع 3.28 م / 10 قدم 9.1 بوصة

الوزن :

فارغة 2620 كجم / 5776 رطل

الحد الأقصى للإقلاع 4300 كجم / 19480 رطلاً

المحرك :

محرك واحد توربوجيت من طراز رولز رويس فايبر 11 Mk 226 بقوة دفع 1134 كجم (2500 رطل)

التسليح :

مدفعان رشاشان عيار 12.7 مم (0.5 بوصة) مع 80 طلقة لكل مدفع ؛ مع امكانية حمل حاويات قنابل زنة 150 كجم (331 رطل) ، وقنابل زنة 100 كجم (220 رطلاً) ، وصواريخ 127 ملم (5 بوصات) ، و قاذفة صواريخ 55 ملم (2.17 بوصة) محمولة على نقاط تعليق سفلية.

المشغلون:

ليبيا ، صربيا ، زامبيا.

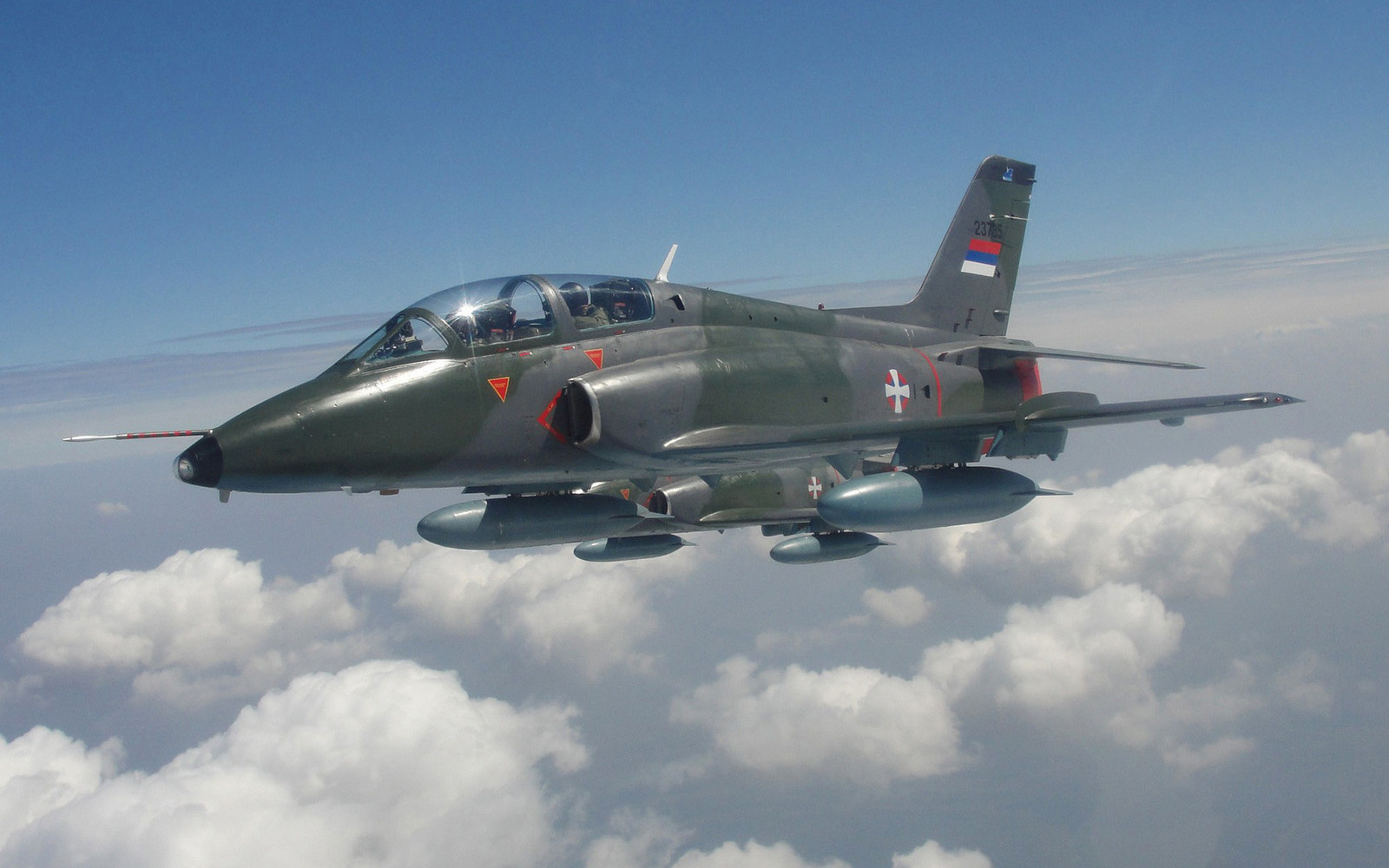

اول صورتين بالموضوع تخص طائرة سوكو G4 سوبر غالب

شكرا أبدعت في هذا الموضوع الهام عن طائرات التدريب. وقدراتها.. شد انتباهي طائرة نورثروب ٣٨ مشابه ل اف ٥.ان لم تكن هي..

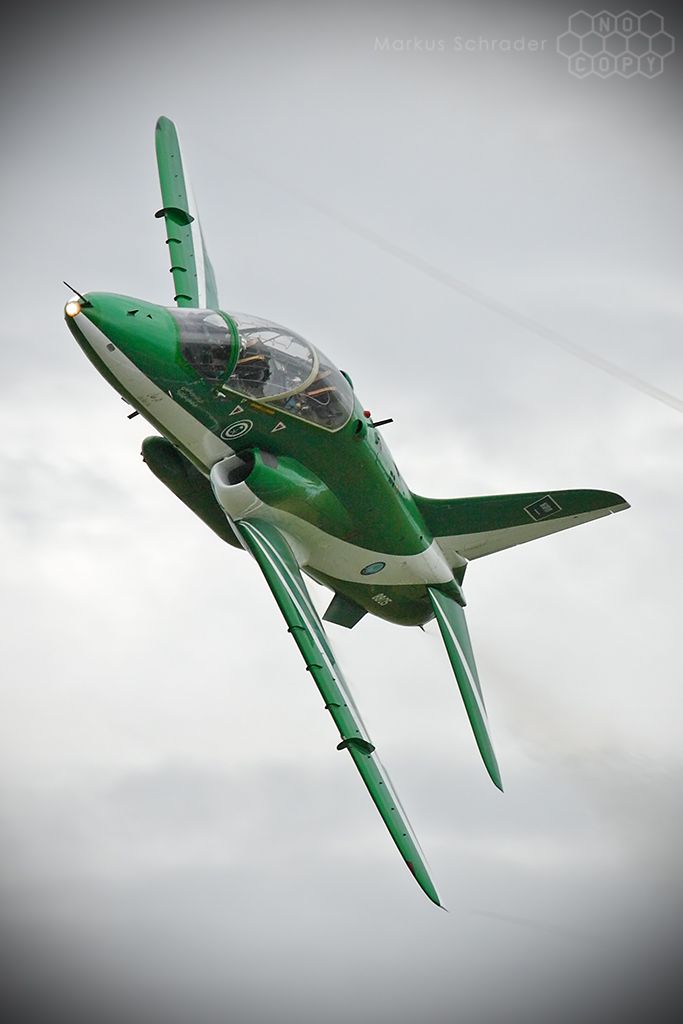

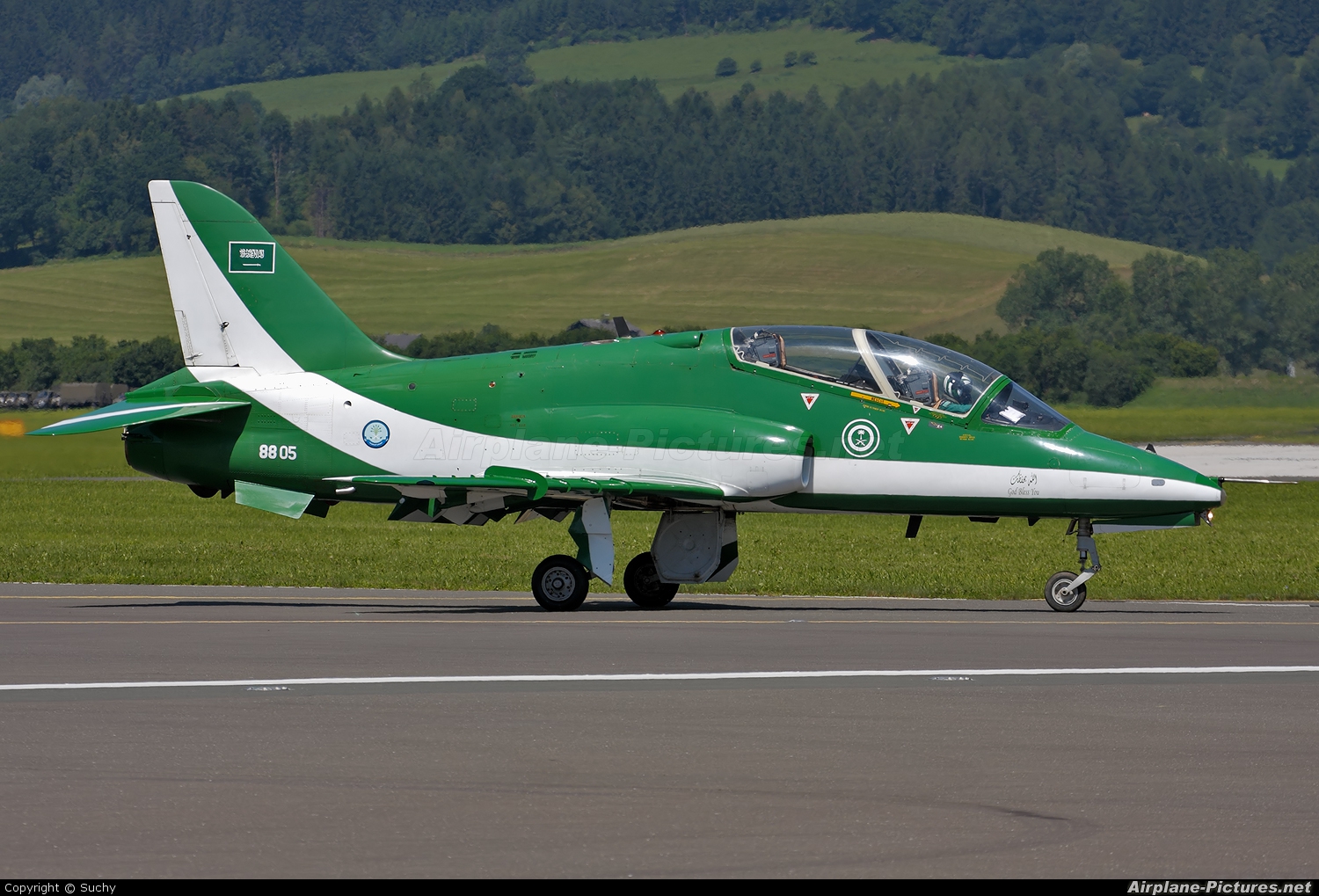

British Aerospace Hawk

british-aerospace-hawk-jpg.683


بلد المنشأ :

المملكة المتحدة

النوع :

طائرة تدريب و طائرة تكتيكية متعدد الأدوار تستخدم في ادوار الهجوم و الدفاع

السرعة القصوى:

560 عقدة / 645 ميل في الساعة

المدى الأقصى :

دائرة نصف قطرها القتالية 998 كم / 620 ميلا.

الأبعاد :

باع الجناح 9.39 م / 30 قدمًا 9.7
الطول 11.17 م / 36 قدمًا 7.8
الارتفاع 3.99 م / 13 قدمًا 1 بوصة

الوزن :

فارغة 3636 كجم / 8015 رطل

الحد الأقصى للإقلاع 8568 كجم / 18890 رطل

المحرك:

محرك تربوفان Rolls Royce Turbomeca Adour Mk 861 بقوة دفع 2586 كجم (5700 رطل).

التسليح :

يمكن للطائرة حمل مدفع رشاش عيار 30 ملم في بود مركزي وما يصل إلى 3000 كجم (6.614 رطل) من الأسلحة المتنوعة المحمولة على أربع نقاط تعليق سفلية.

المشغلون :

أستراليا (سلسلة هوك 100) ، كندا ، فنلندا (سلسلة هوك 60) ، إندونيسيا (سلسلة هوك 60) ، إندونيسيا (سلسلة هوك 100) ، الهند ، كينيا (سلسلة هوك 60) ، كوريا الجنوبية (سلسلة هوك 60) ، الكويت (هوك 60) ، عمان (سلسلة هوك 100) ، ماليزيا (سلسلة هوك 100) ، قطر (سلسلة هوك 100) ، المملكة العربية السعودية (سلسلة هوك 60) ، جنوب إفريقيا (سلسلة هوك 100) ، سويسرا (سلسلة هوك 60) ، الإمارات العربية المتحدة (سلسلة هوك 60) + (سلسلة هوك 100) ، المملكة المتحدة (هوك تي إم كيه 1) ، زيمبابوي (سلسلة هوك 60).




البحرين تشغل طائرات الهوك

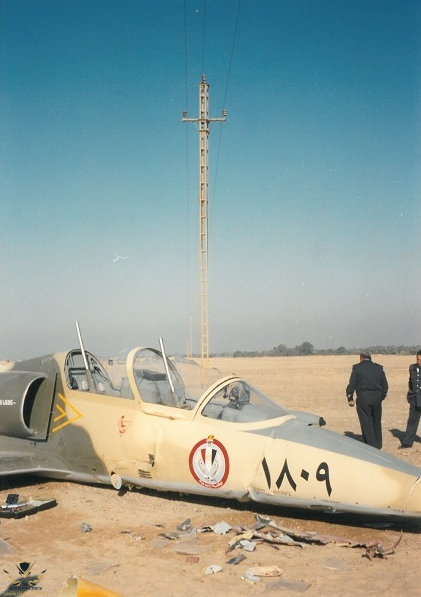

وحادث آخر وتم نقل الطائرة للبلد الأم لغرض الإصلاح الشامل
