صاروخ كروز Изделие 305

Nuclear

عضو
إنضم
5 يونيو 2021
المشاركات
3,105
التفاعل
8,526 68 13
الدولة
Algeria
:بداية:



Изделие 305

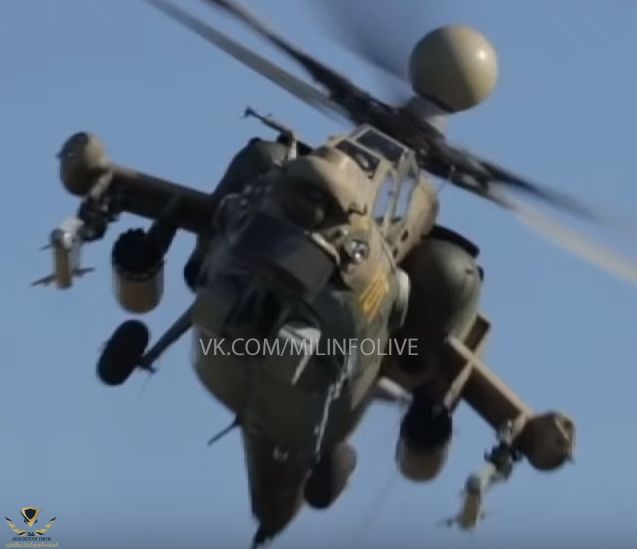

أولا: منصات اطلاق


إن المروحيات الهجومية شيء يمكن لروسيا أن تفخر به . وبالإضافة إلى ذلك، لا يمكن إلا لعدد قليل من بلدان العالم، بما في ذلك الولايات المتحدة والصين، أن تقدم شيئا في هذا الصدد. وفي السنوات الأخيرة، طورت روسيا مروحياتها الهجومية هما
Mi-28NM و Ka-52M.

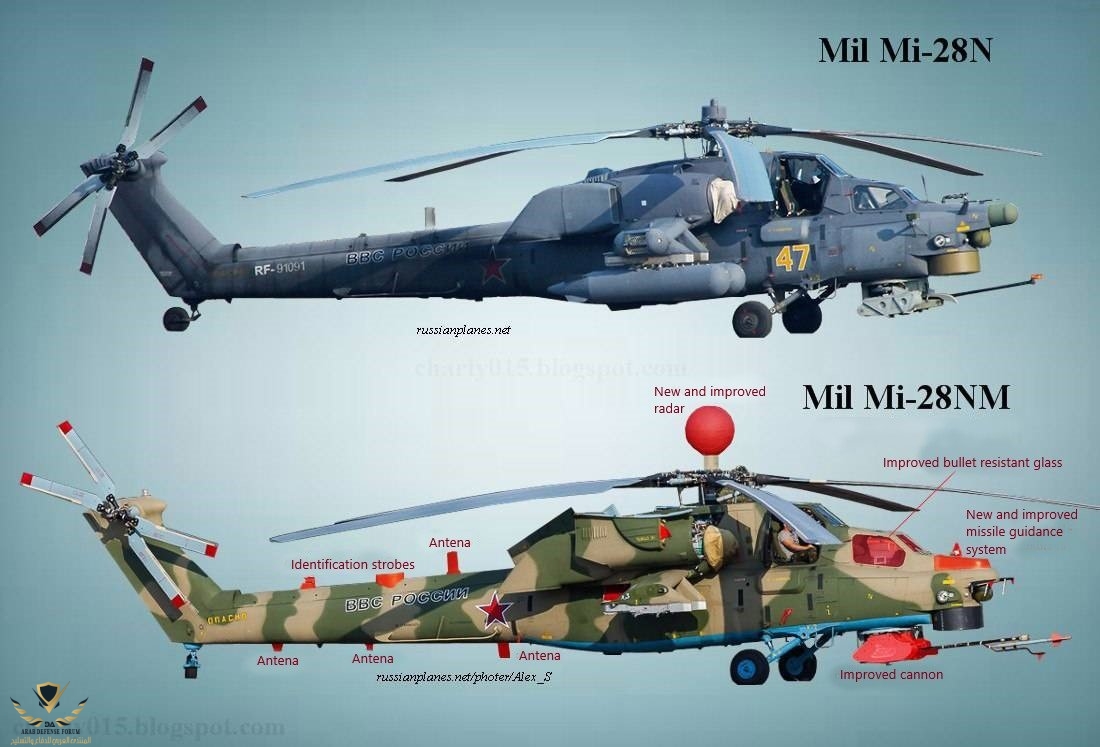

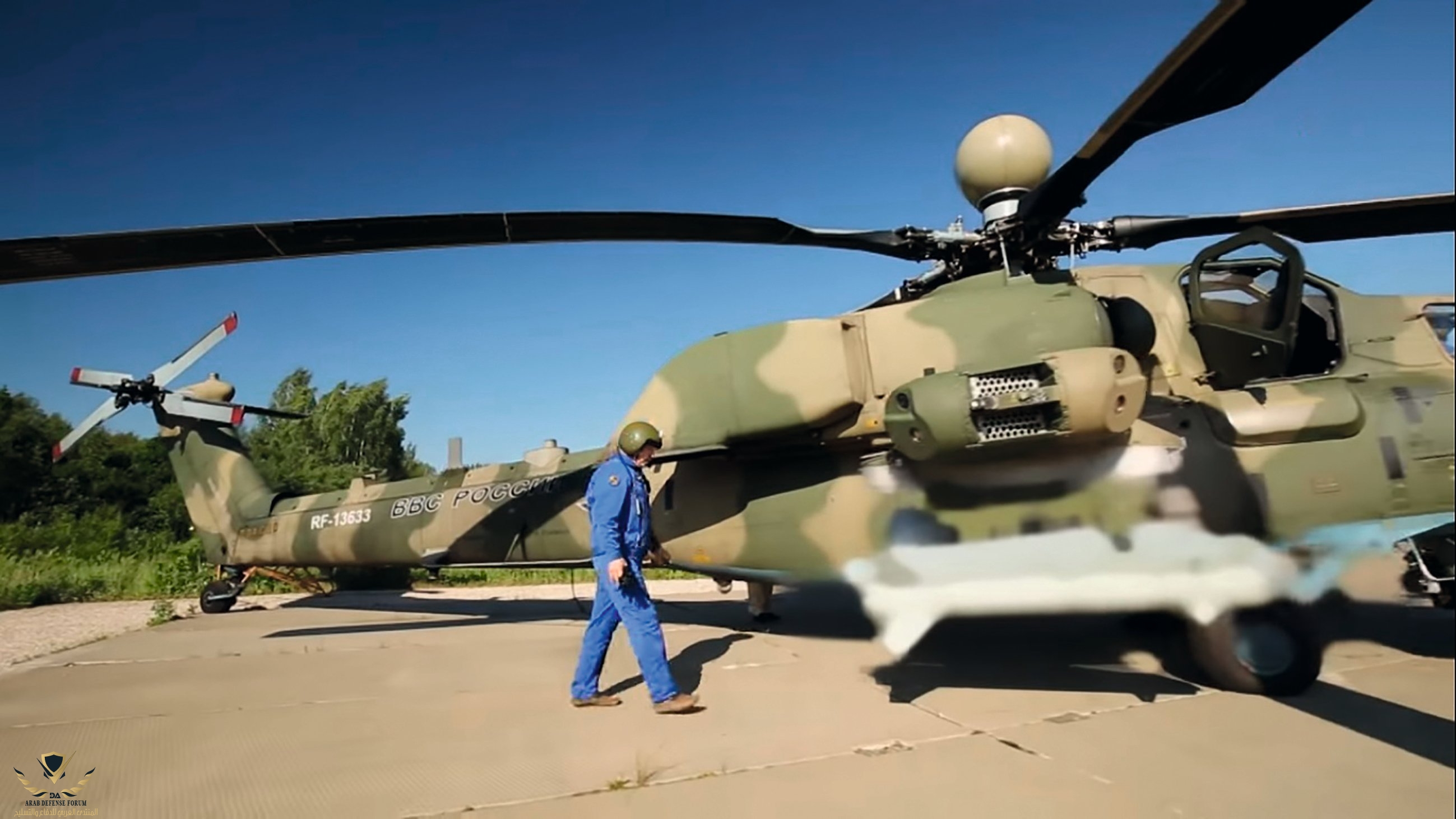

سنة 2020 قالت مصادر في قوات المسلحة الروسية انه تم تسليم اول MI-28NM و KA-52M وقد حصل كلى مروحيتين على رادار مصفوفات البحث النشطة (AESA) وعلى محركات جديدة رفعت من مدى مروحيتين و حمولة اكبر و انظمة تهديف جديدة لمروحية KA-52M
المروحية القتالية الروسية Ka-52M تستقبل رادار AESA الجديد.
- ستتلقى المروحية القتالية Ka-52M الروسية الجديدة مجسات استهداف جديدة بدلاً من الإصدارات المحدّثة من الأنظمة الحالية حيث تقوم شركة Zaslon ومقرها سانت بطرسبرغ بتطوير رادار V006 Rezets (Cutter) الجديد النشط الممسوح ضوئيًا وإلكترونيًا (AESA) من أجل شركة هليكوبتر حديثة.
تم عرض نسخة اختبار الرادار المثبتة في طائرة هليكوبتر من طراز Ka-52K في معرض MAKS للفضاء الذي عقد في جوكوفسكي بالقرب من موسكو في 27 أغسطس - 1 سبتمبر.
- يحتوي رادار Rezets لـ Ka-52 على هوائي AESA ثابت 900 × 300 مم مع 640 وحدة مرسل مستقبل. يمكن أن تكتشف مجموعة من الدبابات من 45 كم ، وجسر السكك الحديدية من 100 كم ، وسفينة حربية من الدرجة المدمرة من 150 كم ، وفقا للشركة المصنعة.
- في الوضع الجوي يمكن لرادار إيسا الكشف عن طائرة مقاتلة ذات مقطع عرضي للرادار مساحته 3 أمتار مربعة من مسافة تصل إلى 50 كم وجهاً لوجه بطائرة هليكوبتر من 20 كم ويزن رادار Rezets 130 كجم ، أي أقل بعشرة كجم من FH01 الحالي من طراز Ka-52 التي تنتجها Phazotron-NIIR من موسكو ، ويتم تبريده بالهواء ، مع مغرفة هوائية للتبريد شوهدت على هدوء أنف طائرة الهليكوبتر.
- ستكون OES-52 التي طورتها شركة NPK SPP ومقرها موسكو بمثابة مشهد كهروئي بصري جديد من طراز Ka-52M ؛ طائرات الهليكوبتر الحالية لديها GOES-451 برج من UOMZ من يكاترينبورغ. وفقًا لوسائل الإعلام الروسية ، تم تصميم الطراز OES-52 على جهاز استشعار استهداف Safran Strix لطائرة هليكوبتر هجومية من طراز Tiger. يقوم OES-52 بأداء وظائف مماثلة لـ GOES-451 ويضم خمسة مستشعرات: كاميرا التصوير الحراري ، وكاميرا التلفزيون ، وجهاز ضبط نطاق الليزر / أداة التحديد ، وركوب شعاع الليزر للصواريخ الموجهة المضادة للدبابات ، بالإضافة إلى جهاز تتبع بقعة الليزر. ومع ذلك ، يبلغ وزنها 177 كجم ، مقارنة بـ 220 كجم لـ GOES-451.

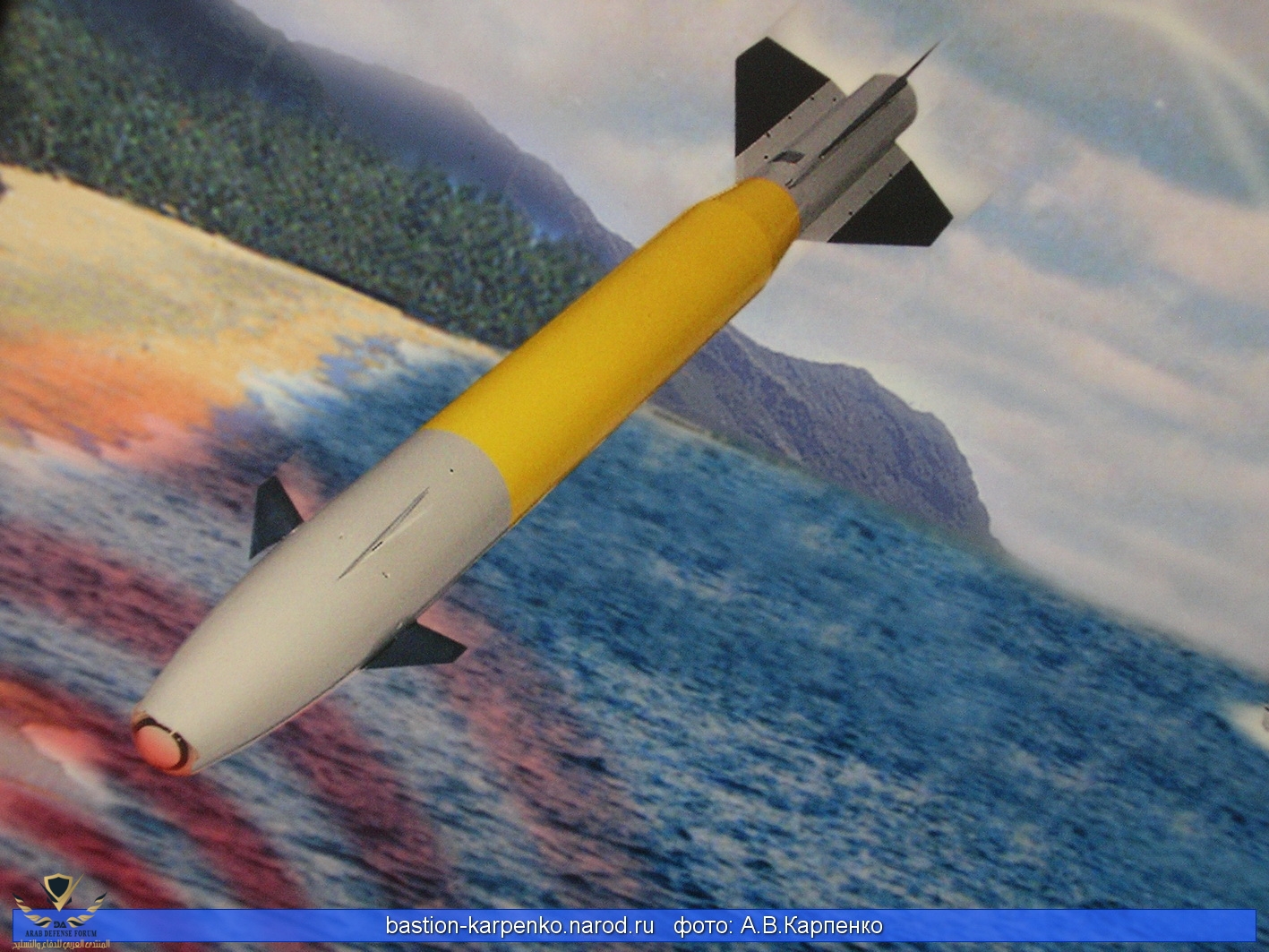

Изделие 305
is around 8.2ft (2.5m) long, the calibre is approximately 9.8in (250mm) and it weighs between 300 and 440lb (150 and 200kg). The missile is fitted with an increased power warhead, said to be capable of knocking out main battle tanks and small vessels. The Zvezda video also hinted that the new missile uses an imaging infrared seeker.
According to Russian news agency TASS, the new missile is also known as Izdelye 305 (Product 305). It has been designed for standoff range, outfitted with a warhead capable of dealing with hardened targets such as concrete shelters and armoured vehicles in addition to mobile short-range air defence systems. The new missile has a lock on after launch guidance (LOAL) mode, with inertial guidance (INS) in the initial phase of flight and mid-course correction by an operator, with commands transmitted via data link. and was used for the first time in combat in Syria, launched by the Mi-28NM prototype in trials
there last March.

ترجمة تقريبية

‏يبلغ طول
Изделие 305
حوالي 8.2 قدم (2.5 متر) ، ويبلغ العيار حوالي 9.8 بوصة (250 مم) ويزن ما بين 300 و440 رطلا (150 و200 كجم). وصاروخ مزود برأس حربي متزايد القوة، يقال إنه قادر على إسقاط دبابات القتال الرئيسية والسفن الصغيرة. كما ألمح فيديو زفيزدا إلى أن الصاروخ الجديد يستخدم باحثا عن الأشعة تحت الحمراء.‏
‏وذكرت وكالة الانباء الروسية تاس ان الصاروخ الجديد يعرف ايضا باسم Izdelye 305 ( المنتج 305 ) . وقد صمم لنطاق المواجهة، مزود برأس حربي قادر على التعامل مع أهداف صلبة مثل الملاجئ الخرسانية والمركبات المدرعة، بالإضافة إلى أنظمة الدفاع الجوي المتنقلة القصيرة المدى.
والصاروخ الجديد يمتلك اكثر من نظام توجيه منهم \ اطباق بعد اطلاق \ نظام توجيه قصور الذاتي \ و تغير اتجاه من طرف المشغل بعد اطلاق عن طريق datalink و تم استعامله اول مرة في سوريا


عند الفحص الدقيق، تبدو الأمور أكثر تعقيدا. أولا، دعونا ننظر إلى خصائص الصاروخ

. لديه توجيه المشترك ويستخدم نظام القصور الذاتي في المرحلة الأولى من الطيران و تغير مسار بعد اطلاق و توجيه عن طريق الاقمار الاصطناعية . وسيتمكن الصاروخ من العمل بفعالية ليلا ونهارا، في أي ظروف جوية، وسيستخدم مبدأ "Fire And Forget".

وسيسمح هذا السلاح بضرب تركيزات القوى العاملة والأشياء ذات الأهمية الاستراتيجية بشكل أكثر فعالية، ولا سيما مراكز قيادة العدو. الآن لا يوجد مروحيات قتالية أخرى في العالم لديها مثل هذا السلاح.

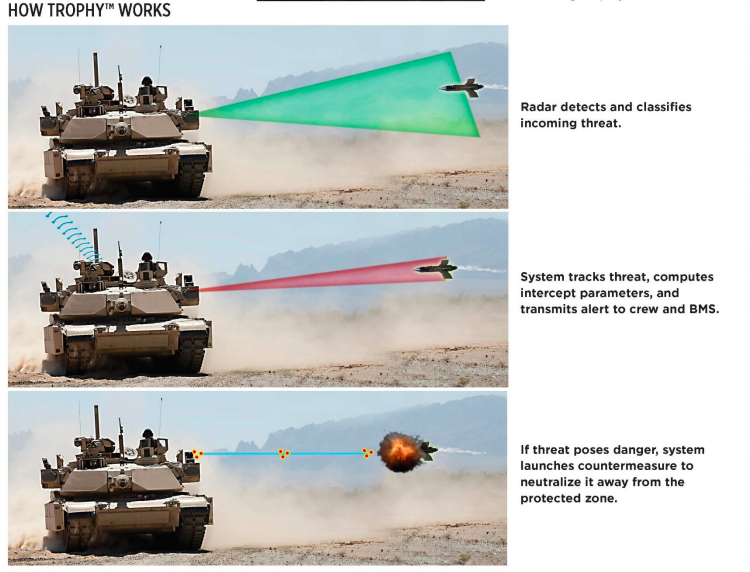

يعتقد ان بسبب زاوية هجوم صاروخ الكبيرة بامكانه اختراق حماية النشطة مثل "تروفي"





ايروديناميكية لتصميم صاروخ وشكل الجناح "كونكورد" تدعم تصريحات الصحف الروسية ان مدى صاروخ يصل الى 100KM و صاروخ في مراحل التجارب قد يرتفع الى ما اكثر في النسخ نهائية
والصاروخ سينتهي من كامل اختبارات سنة 2022/10

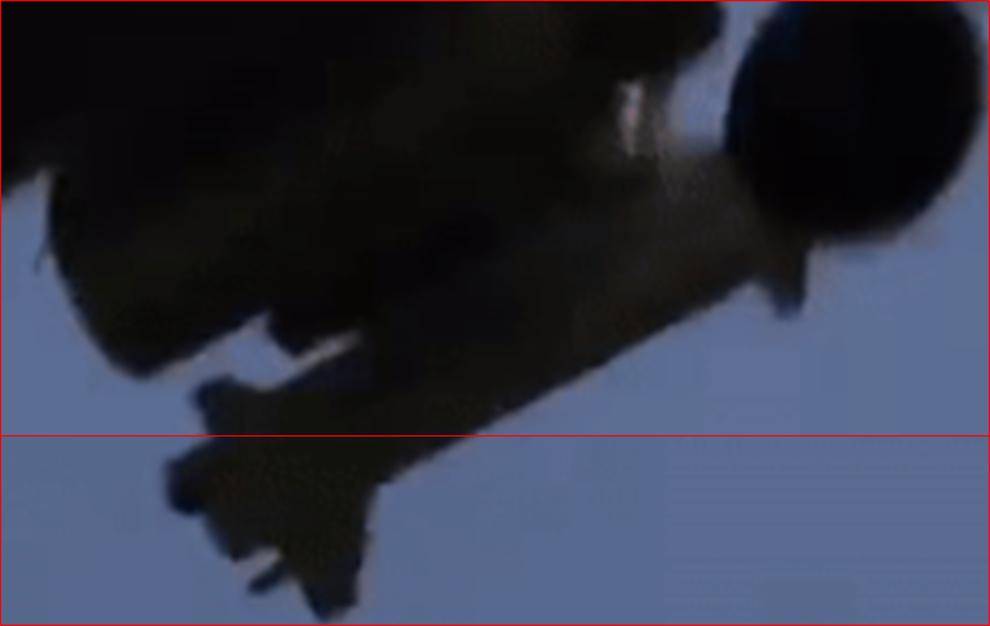

و قد ظهر في فيديو قناة Zvezda ان صاروخ يمتلك رأس توجيه بالاشعة ماتحت الحمراء



نقاط التعليق
the automatic launcher APU-305, which is designed for external suspension, transportation and provision of combat launch or emergency reset of missiles. The quality and completeness of the products had to meet the requirements of technical specifications 305.8710-0 TU and be certified by the Supplier's QUALITY and Quality Assurance and Quality Assurance of the Ministry of Defense of the Russian Federation under the Supplier (according to GOST R52745-2007).

EJwt-vBX0AAthjn
EJwt-uoXsAAa1oM





Eaiy-DcWkAE6lru
اقتباسات


The newest product 305 long-range guided missile with a combined guidance system is being tested in Syria from a"
."standard launch vehicle
“Flight tests of the“ Product-305 ”helicopter cruise missiles with a maximum range of 100 kilometers continue. The upgraded Mi-28NM Night Hunter will be able to carry four of these missiles on external sling points. "


انتهى ...


بالنسبة للمروحيات الروسية
الجيل الجديد شهد تطور ملحوظ عن سابقاته
خصوصا Ka-52 لديها كثافة نيرانية وحمولة ثقيلة وأتت بأفكار مبتكرة
بالمناسبة موضوع ممتاز



بالنسبة للمروحيات الروسية
الجيل الجديد شهد تطور ملحوظ عن سابقاته
خصوصا Ka-52 لديها كثافة نيرانية وحمولة ثقيلة وأتت بأفكار مبتكرة
بالمناسبة موضوع ممتاز




:بداية:



Изделие 305

مشاهدة المرفق 408684


أولا: منصات اطلاق


إن المروحيات الهجومية شيء يمكن لروسيا أن تفخر به . وبالإضافة إلى ذلك، لا يمكن إلا لعدد قليل من بلدان العالم، بما في ذلك الولايات المتحدة والصين، أن تقدم شيئا في هذا الصدد. وفي السنوات الأخيرة، طورت روسيا مروحياتها الهجومية هما
Mi-28NM و Ka-52M.


مشاهدة المرفق 408687







سنة 2020 قالت مصادر في قوات المسلحة الروسية انه تم تسليم اول MI-28NM و KA-52M وقد حصل كلى مروحيتين على رادار مصفوفات البحث النشطة (AESA) وعلى محركات جديدة رفعت من مدى مروحيتين و حمولة اكبر و انظمة تهديف جديدة لمروحية KA-52M


مشاهدة المرفق 408688


ترجمة تقريبية




عند الفحص الدقيق، تبدو الأمور أكثر تعقيدا. أولا، دعونا ننظر إلى خصائص الصاروخ

. لديه توجيه المشترك ويستخدم نظام القصور الذاتي في المرحلة الأولى من الطيران و تغير مسار بعد اطلاق و توجيه عن طريق الاقمار الاصطناعية . وسيتمكن الصاروخ من العمل بفعالية ليلا ونهارا، في أي ظروف جوية، وسيستخدم مبدأ "Fire And Forget".

وسيسمح هذا السلاح بضرب تركيزات القوى العاملة والأشياء ذات الأهمية الاستراتيجية بشكل أكثر فعالية، ولا سيما مراكز قيادة العدو. الآن لا يوجد مروحيات قتالية أخرى في العالم لديها مثل هذا السلاح.


يعتقد ان بسبب زاوية هجوم صاروخ الكبيرة بامكانه اختراق حماية النشطة مثل "تروفي"





ايروديناميكية لتصميم صاروخ وشكل الجناح "كونكورد" تدعم تصريحات الصحف الروسية ان مدى صاروخ يصل الى 100KM و صاروخ في مراحل التجارب قد يرتفع الى ما اكثر في النسخ نهائية
والصاروخ سينتهي من كامل اختبارات سنة 2022/10





و قد ظهر في فيديو قناة Zvezda ان صاروخ يمتلك رأس توجيه بالاشعة ماتحت الحمراء

مشاهدة المرفق 408689


نقاط التعليق



EJwt-vBX0AAthjn
EJwt-uoXsAAa1oM





Eaiy-DcWkAE6lru
اقتباسات








انتهى ...

موضوع جميل جدا بارك الله فيك

جيده جدا. لكن لا ترتقي بان تكون منافس حقيقي الامريكي

جيده جدا. لكن لا ترتقي بان تكون منافس حقيقي الامريكي

لا يوجد "عالميا" صاروخ يفوق مداه 35KM على مروحية هجومية قادر على ضرب اهداف ارضية

مكتوب المدي 14 كم ...تطور ايه وبتاع ايه بس

نسخة تصديرية :مخ:

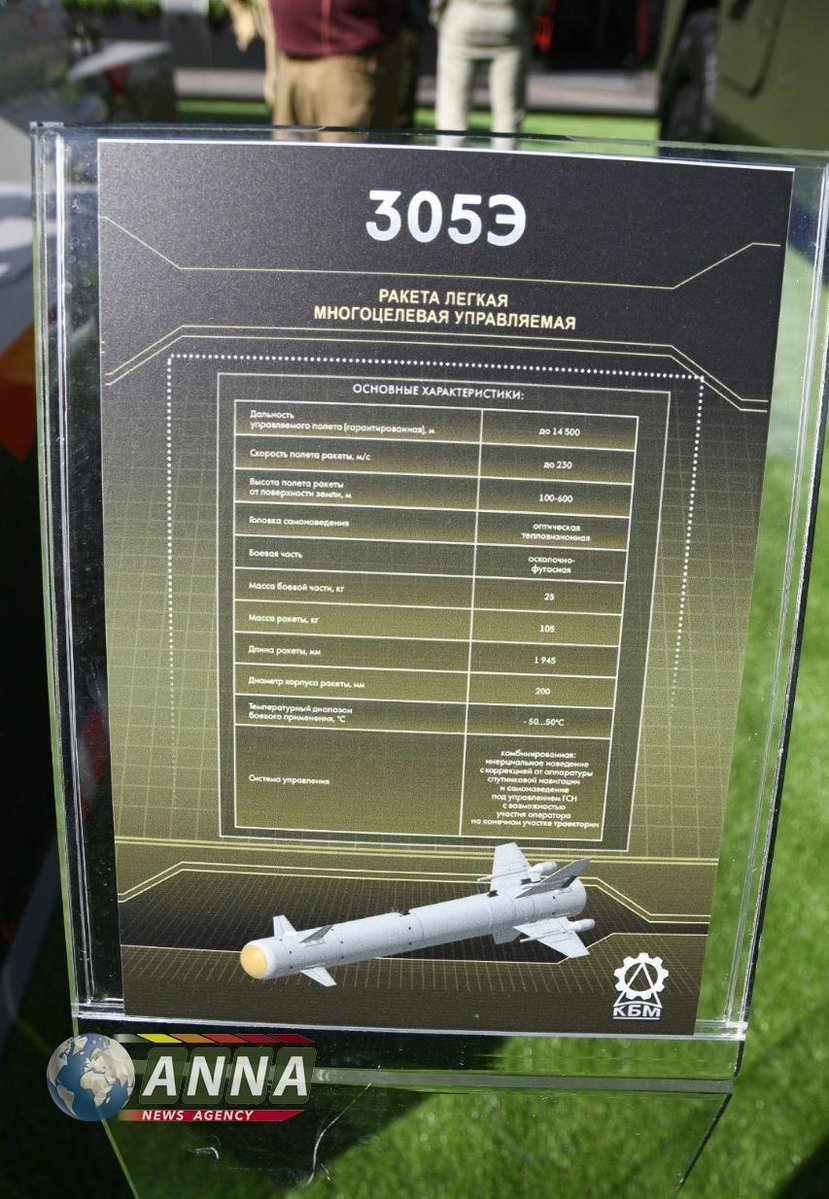

The guaranteed range of the Product 305E is up to 14,500 meters, the missile is capable of speeds up to 230 m/s. The ammunition is equipped with a high-explosive fragmentation warhead weighing 25 kg and an optical thermal imaging homing head. The missile weighs 105 kg.
