آلية تحميل الصواريخ الإستراتيجية (روسيا × أمريكا)


بدأت المنافسة بين الاتحاد السوفياتي و الولايات المتحدة في مجال تصميم الصواريخ العسكرية مباشرة بعد نهاية الحرب العالمية الثانية. وما أن أصبحت الصواريخ البالستية جاهزة حتى ظهرت الحاجة إلى عربات خاصة لنقلها إلى منصة الإطلاق.


في هذا الموضوع نلقي نظرة سريعة على آلية تحميل الصواريخ العابرة للقارات وآلية تحميل الصواريخ المضادة للصواريخ البالستية بين الاتحاد السوڤيتي (روسيا حاليا) وأمريكا!



روسيا

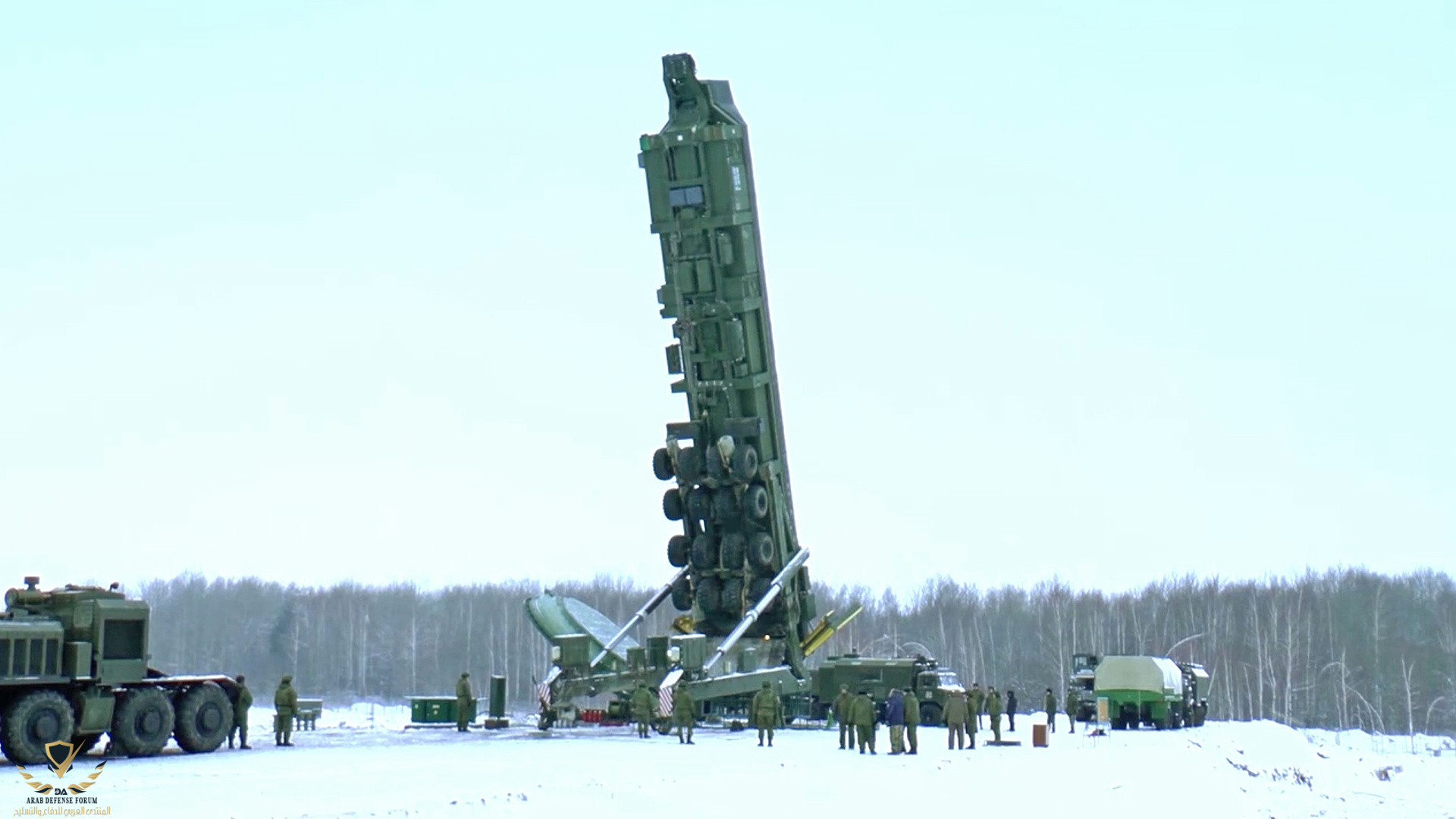

أولا: آلية تحميل الصواريخ العابرة للقارات

استخدمت كل من روسيا وأمريكا عربات نصف مقطورة ذات محورين لنقل الصواريخ العابرة للقارات على متنها وعربات ذات حاويات لنقل الصواريخ العابرة للقارات بداخلها!

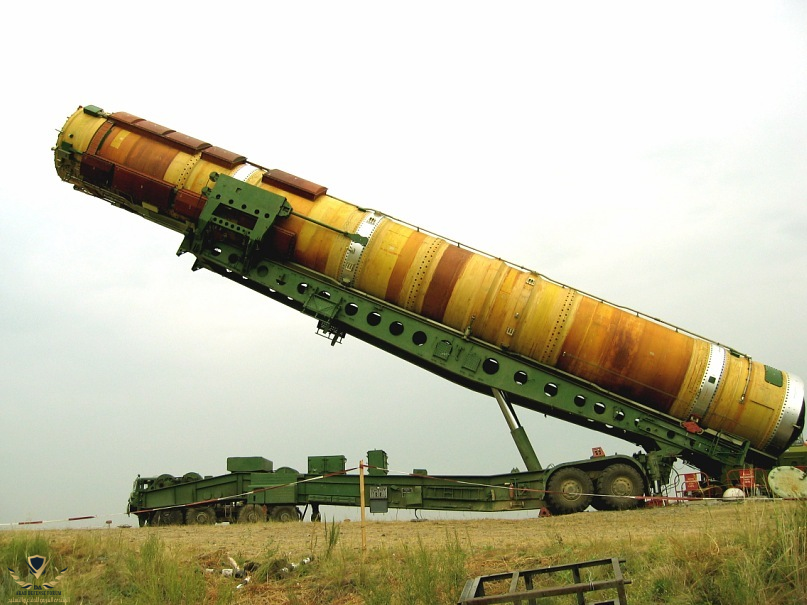

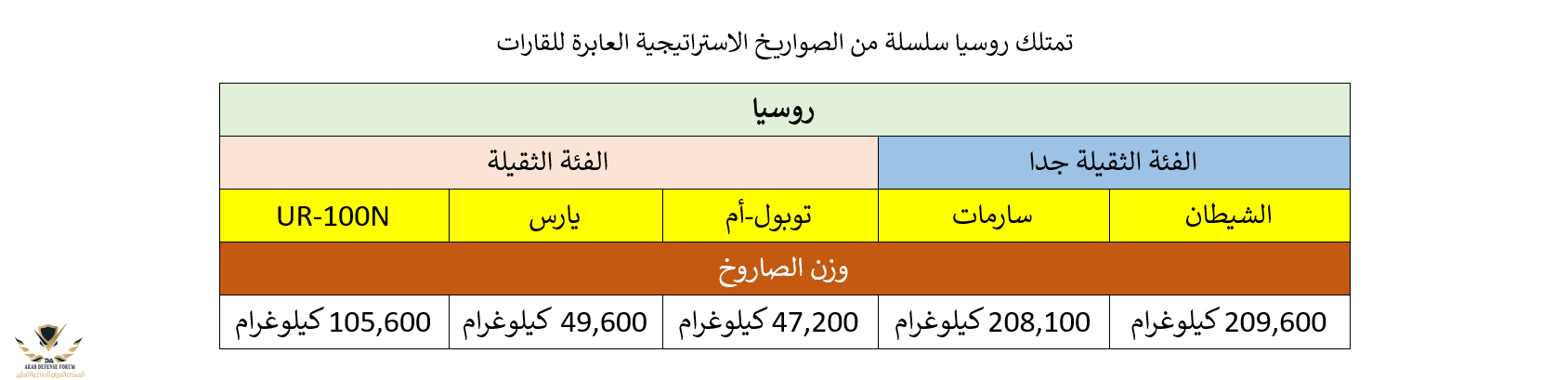

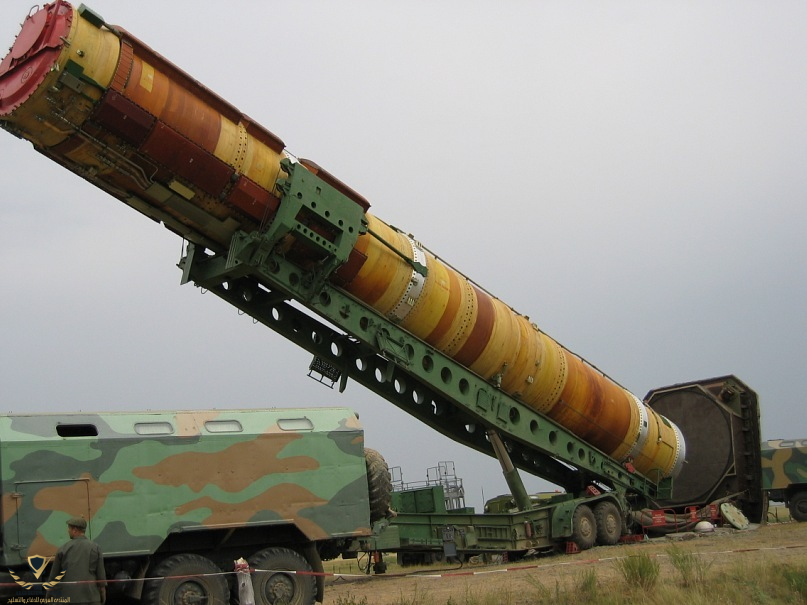

فعلى سبيل المثال تستخدم عربات نصف مقطورة ذات محورين مع عدة صواريخ مثل صاروخ الشيطان وصاروخ التوبول وصاروخ R-9

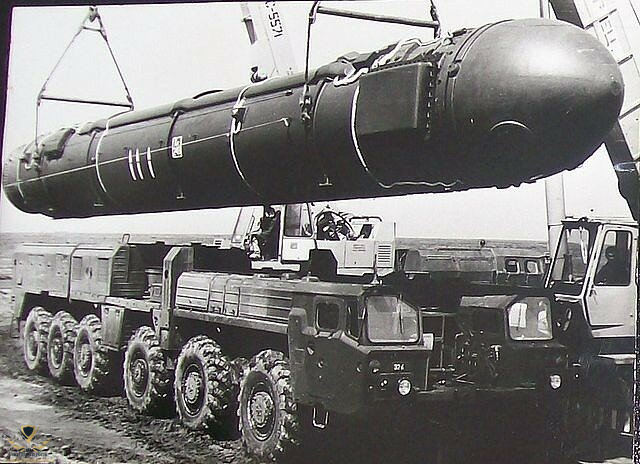

صاروخ UR-100


مقطع مرئي

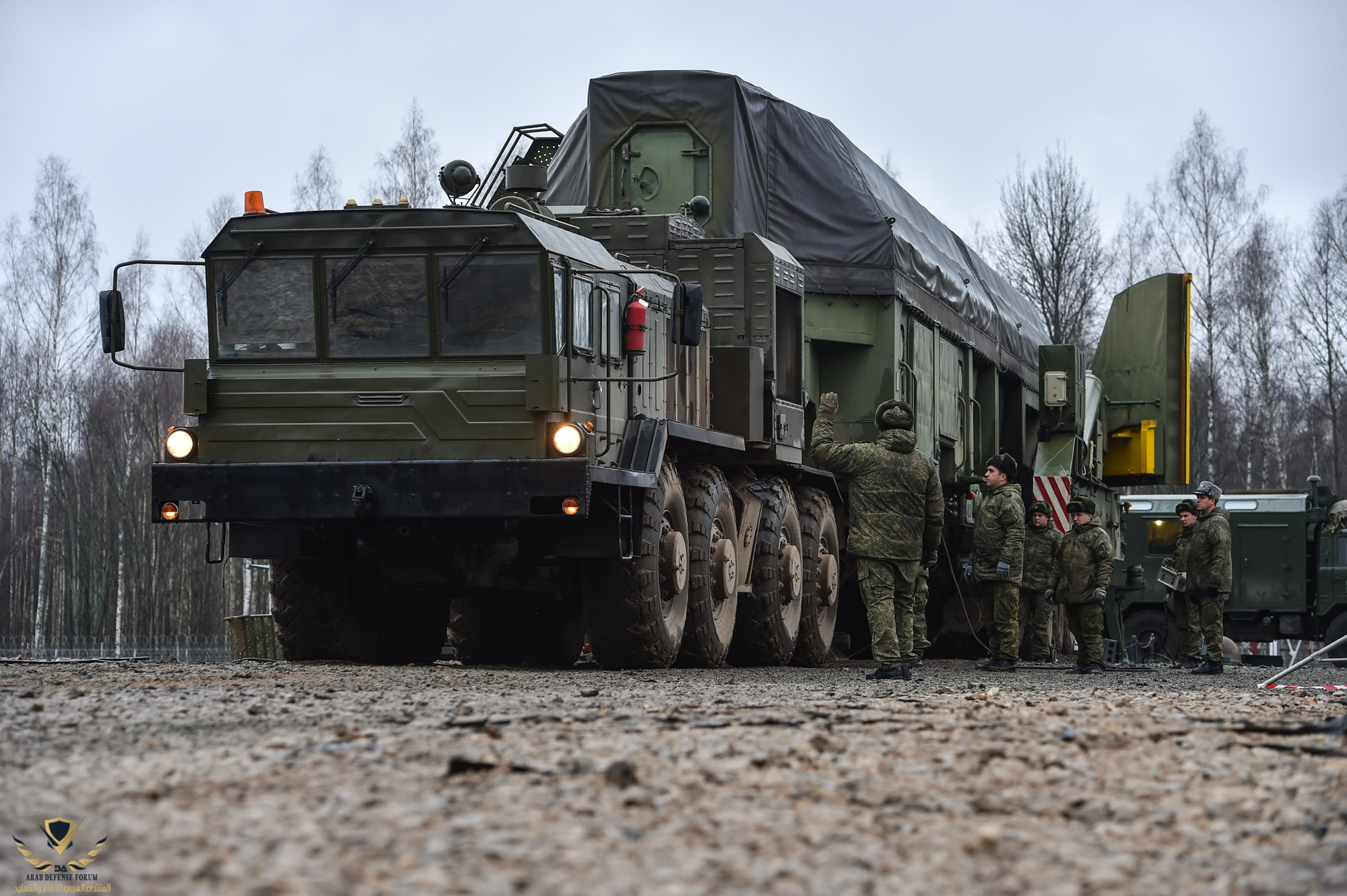

كما تستخدم عربات ذات حاويات مع صاروخ التوبول-أم وصاروخ يارس وصاروخ سارمات




مقطع مرئي




ثانيا: آلية تحميل الصواريخ المضادة للصواريخ العابرة للقارات


تستخدم روسيا عربات نصف مقطورة ذات محورين لنقل الصواريخ المضادة للصواريخ العابرة للقارات! مثل A-135 و A-235



مقاطع مرئية

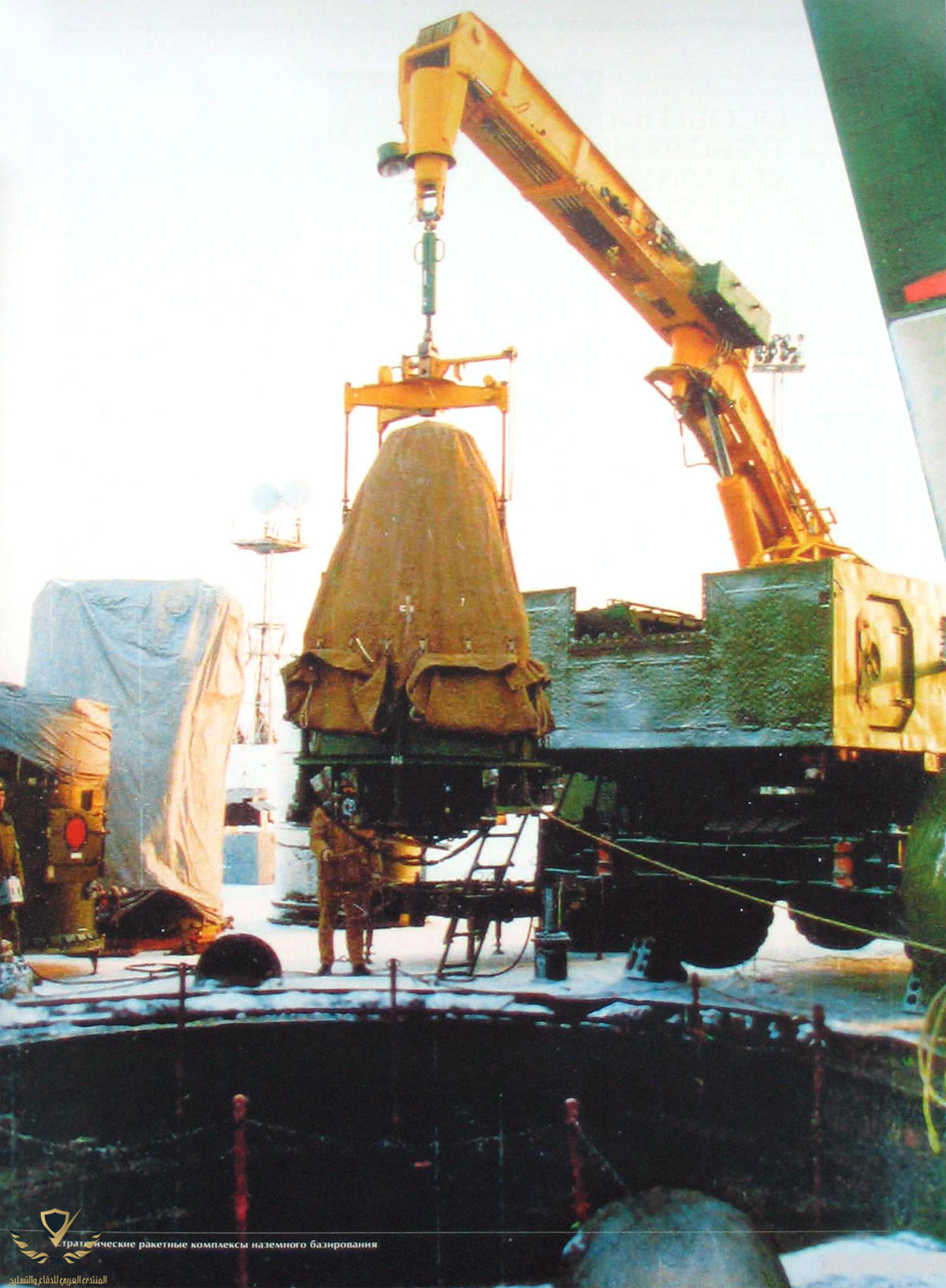

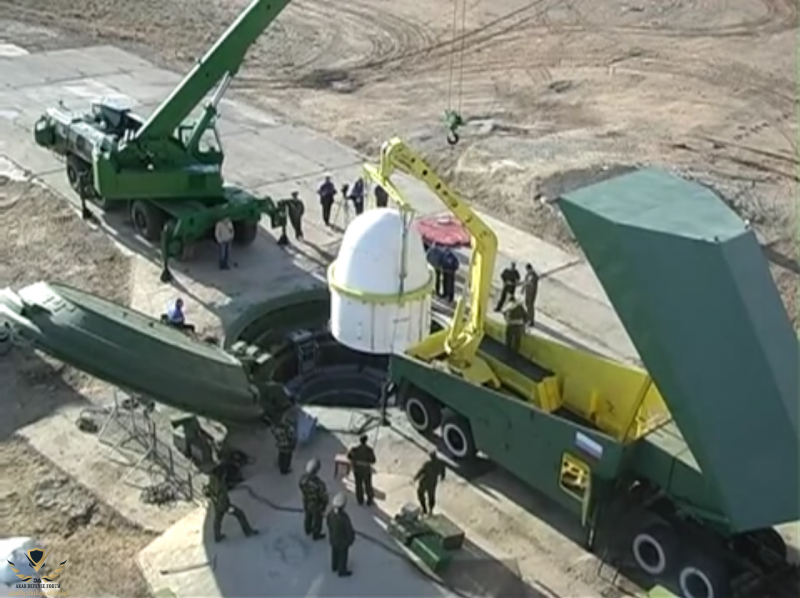

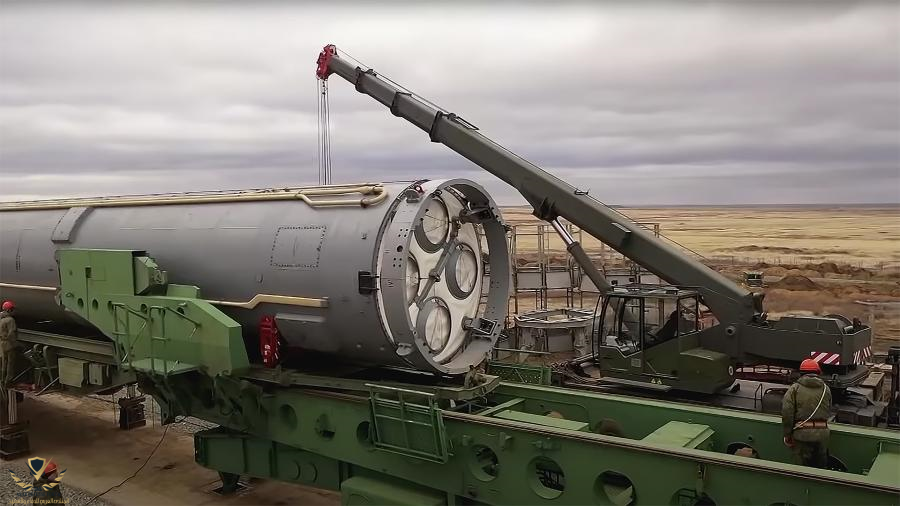

تجدر الإشارة إلى أن بعض الرؤوس الحربية في الصورايخ يتم تركيبها في وقت لاحق كما يظهر من بعض الصور والمقاطع المرئية! مع وجود استثناء!



مقطع مرئي

المواد المستخدمة

قامت روسيا بإستبدال الحاويات المصنوعة من الفولاذ إلى الحاويات المصنوعة من ألياف الزجاج وهو ما يعتبر نقلة نوعية لقطاع الصواريخ الاستراتيجية!



Mobile launching container (MLC) is a fibreglass cylinder, in which the rocket is placed. Being completely ready for military purposes, the rocket leaves the manufacturing plant in MLC, it is transported, stored in it and launched from it as well. The use of fiber-glass reinforced plastic gave the possibility to decrease labour intensiveness and steel intensity of MLC production, to decrease twice the weight of the construction and to harden the articles produced. Besides that the use of MLC allowed to construct a mobile rocket complex.
ترجمة تقريبية
حاوية الإطلاق المتنقلة (MLC) هي عبارة عن أسطوانة من صنوعة من الألياف الزجاجية ، يتم فيها وضع الصاروخ. نظرًا لأن الصاروخ يكون جاهزاً للأغراض العسكرية ، فإنه يحرج من المصنع في حاوية إطلاق متنقلة ، ويتم نقله وتخزينه فيها وإطلاقه منها أيضًا. أتاح استخدام البلاستيك المقوى بالألياف الزجاجية إمكانية تقليل كثافة اليد العاملة وكثافة الفولاذ لإنتاج حاويات الإطلاق المتنقلة ، لتقليل وزن البناء مرتين وتقوية المواد المنتجة. إلى جانب ذلك ، سمح استخدام حاوية الإطلاق المتنقلة ببناء مجمع صاروخي متنقل.
ملاحظة


يلاحظ أن روسيا تحاول التقليل من استخدام الرافعات إلى أقل عدد ممكن، كما يظهر في طريقة تركيب الرؤوس الحربية على الصواريخ وأيضا عملية نقل الصواريخ من عربة إلى عربة أو إلى حاويات القطارات من خلال مزلاج يُمكّن من سحب الصاروخ، كما يظهر في الصور!



مقطع مرئي



الملاحظة الأخرى أن روسيا تعتمد على العربات المخصصة للطرق الوعرة!


تقوم شركة موتور بإدارة عمليات نقل الصواريخ الفضائية والصواريخ الاستراتيجية للقوات الروسية

مقطع مرئي


Makeyev

صقور الدفاع
إنضم
18 أغسطس 2014
المشاركات
3,780
التفاعل
8,419 394 0
الدولة
Saudi Arabia
أمريكا

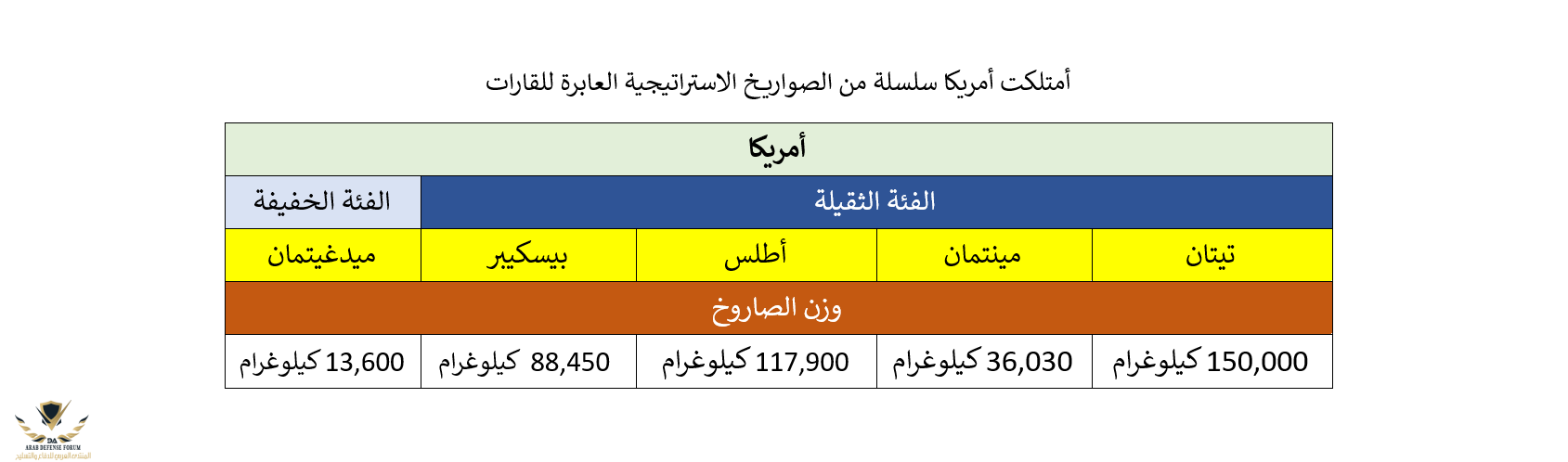

أولا: آلية تحميل الصواريخ العابرة للقارات

أمريكا أيضا تستخدم عربات نصف مقطورة ذات محورين لنقل الصواريخ العابرة للقارات على متنها وعربات ذات حاويات لنقل الصواريخ العابرة للقارات بداخلها!

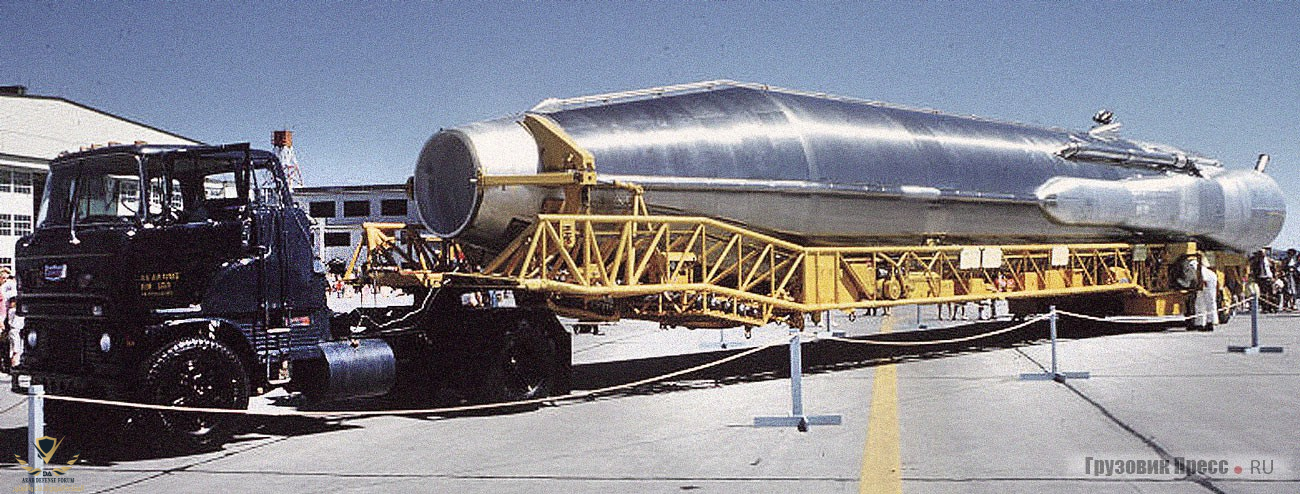

فمثلا صاروخ تيتان وأطلس استخدما عربات نصف مقطورة ذات محورين

صاروخ تيتان



صاروخ أطلس

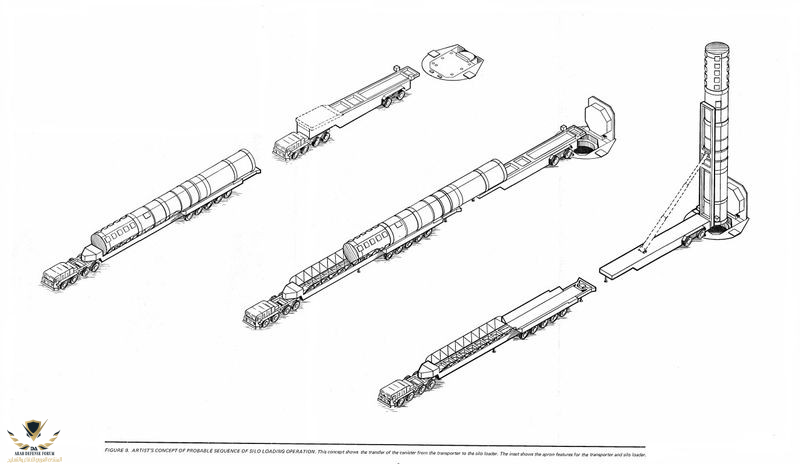

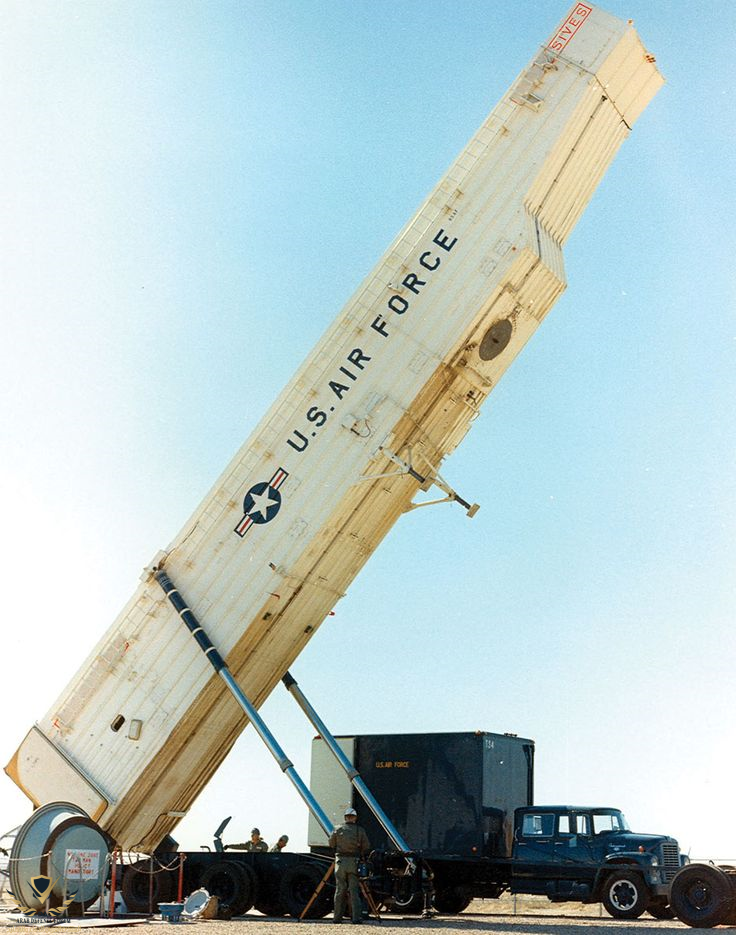

بينما استخدم صاروخ بيسكيبر و مينتمان عربة ذات حاوية

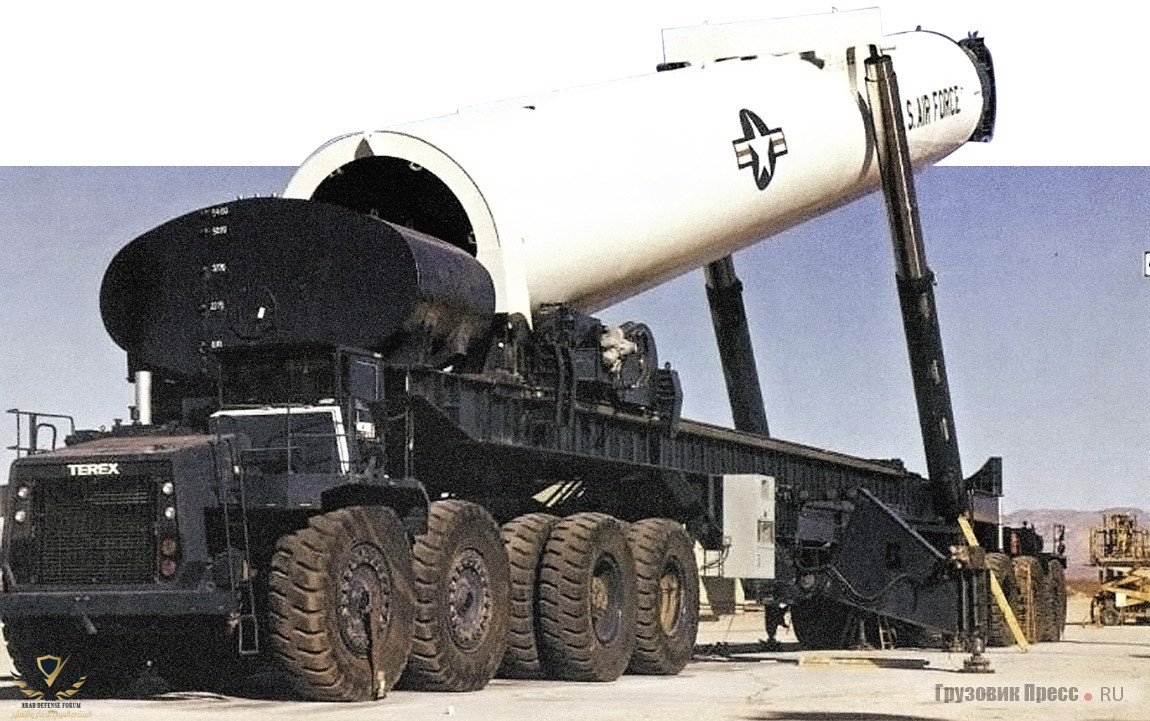

صاروخ بيسكيبر


صاروخ مينتمان



مقطع مرئي



تجدر الإشارة إلى أن بعض الرؤوس الحربية في الصورايخ يتم تركيبها في وقت لاحق كما يظهر من بعض المقاطع المرئية!

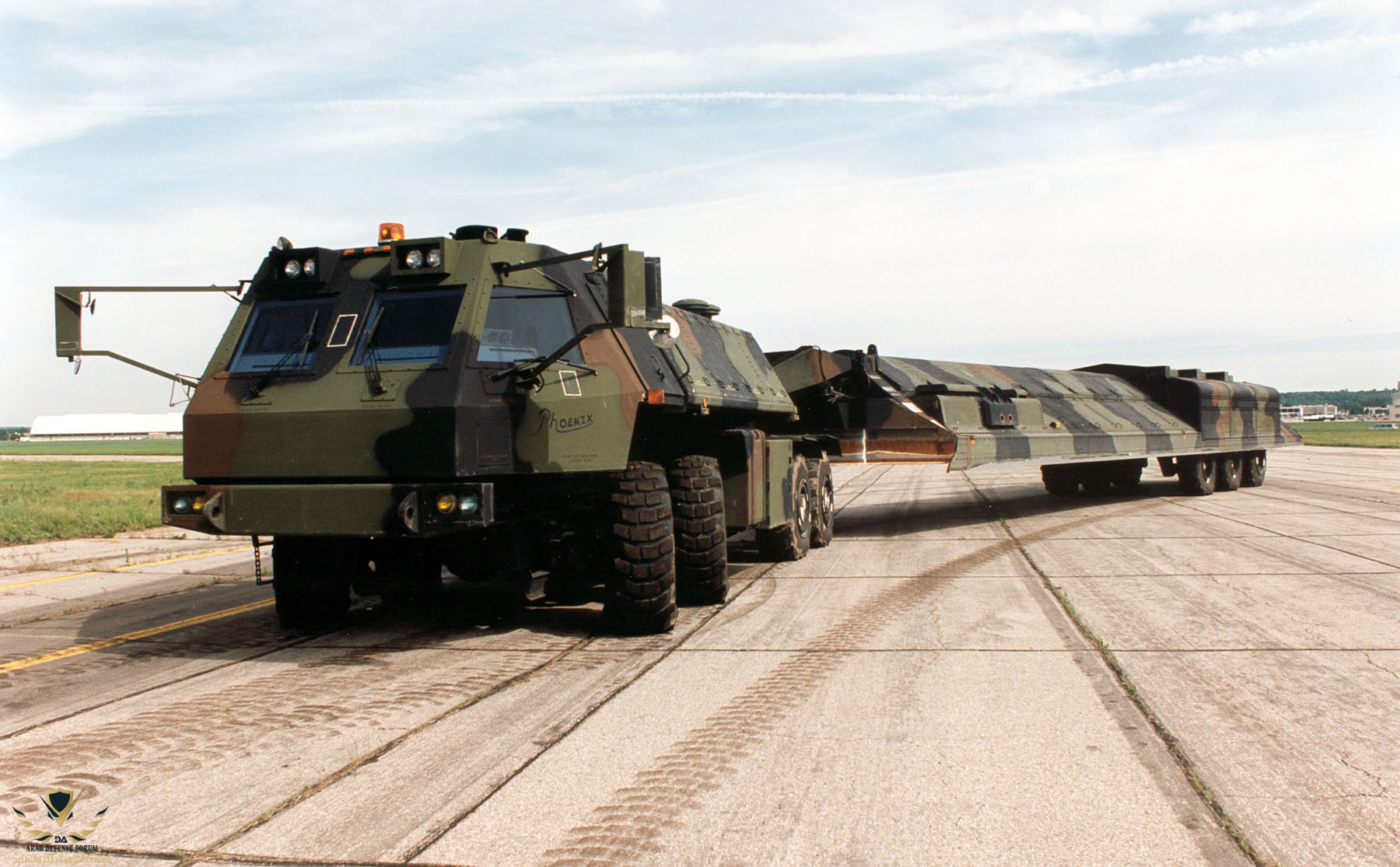

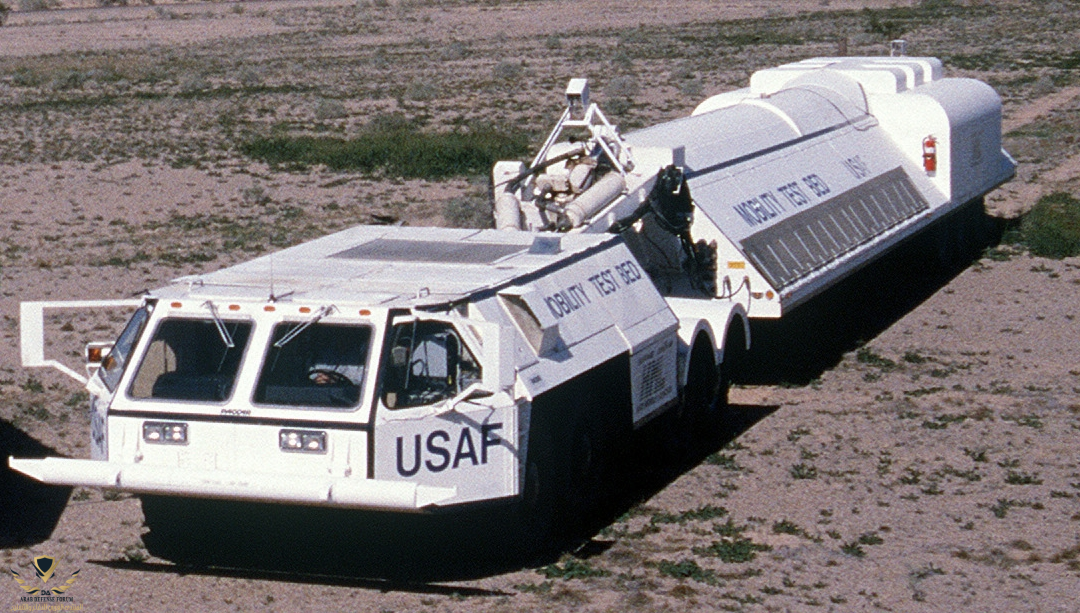

كما قامت أمريكا بتصميم عدة نماذج أولية لعربات مخصصة للطرق الوعرة!


مقطع مرئي



مقطع مرئي


ثانيا: آلية تحميل الصواريخ المضادة للصواريخ العابرة للقارات

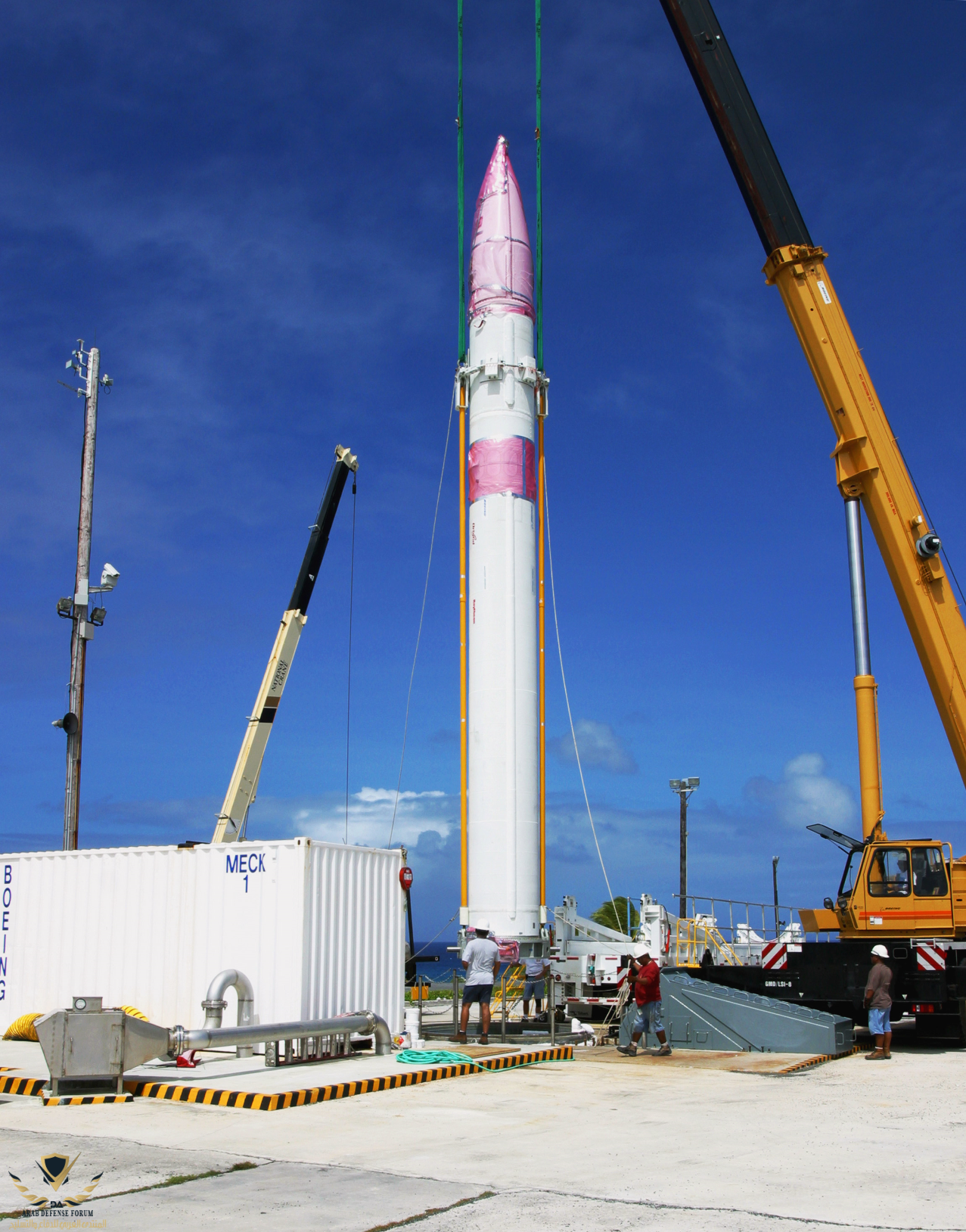

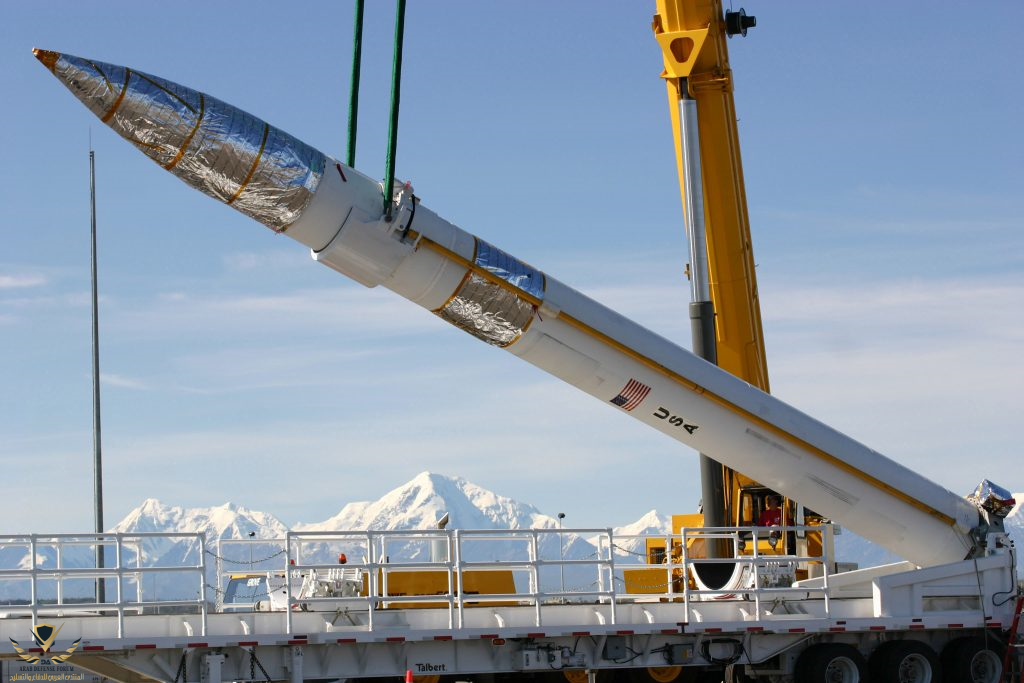

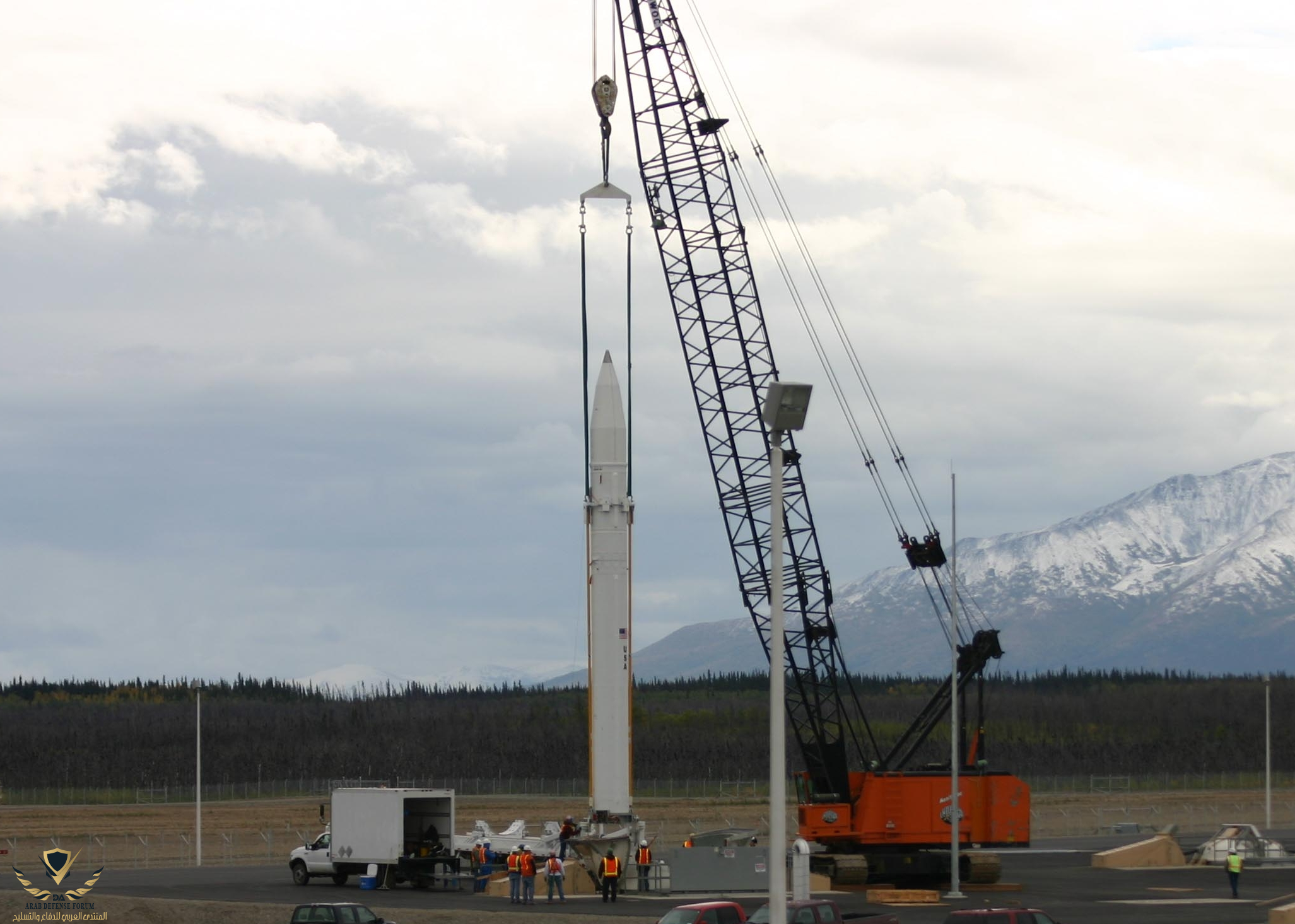

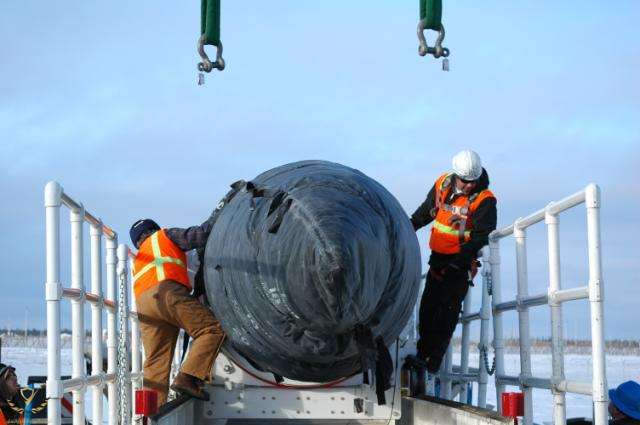

تستخدم أمريكا عربات نصف مقطورة ذات محورين لنقل الصواريخ المضادة للصواريخ العابرة للقارات! إلا أن طريقة تحميل الصواريخ في الصوامع تعتمد على عُقد مدمجة مع الصاروخ ومن خلالها يتم وصلها بالرافعة إلى أن يتم تحميله إلى داخل الصومعة!



ملاحظة

يلاحظ أن أمريكا تعتمد على الشاحنات المخصصة للطرق المعبدة! وهذا يعود إلى أن القواعد الأمريكية تم ربطها بالبنية التحتية للمدن ما جعل الوصول إليها بشكل سهل!



كما يلاحظ أن أمريكا تعتمد بشكل كبير على الرافعات في تحميل الصواريخ إلى داخل الصوامع!


مقطع مرئي

ثالثا: حوادث عرضية

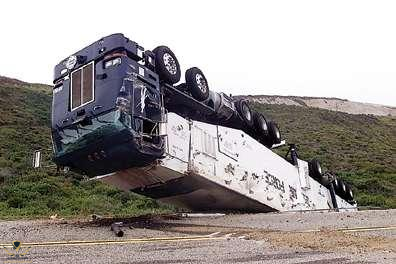

في عام 2011 تعرضت شاحنة حمل الصواريخ العابرة للقارات الأمريكية إلى الإنقلاب! وألقت لجنة التحقيق باللوم على السرعة الزائدة وقلة خبرة السائق والتدريب غير الكافي كأسباب لوقوع الحادث! مما أدى إلى إصابة فردين من القوات الجوية وإلحاق أضرار بالمعدات.


Makayev



agax

طاقم الإدارة
مـراقــب عـــام
إنضم
13 مارس 2008
المشاركات
6,198
التفاعل
17,013 413 0
الدولة
Saudi Arabia
موضوع مميز
الله يعطيك العافية


Makeyev

صقور الدفاع
إنضم
18 أغسطس 2014
المشاركات
3,780
التفاعل
8,419 394 0
الدولة
Saudi Arabia
آلية تحميل صواريخ الغواصات العابرة للقارات
روسيا

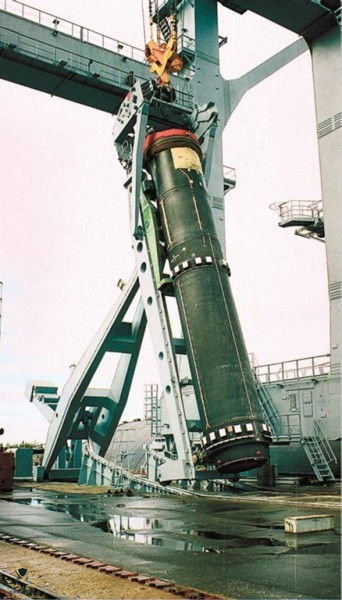

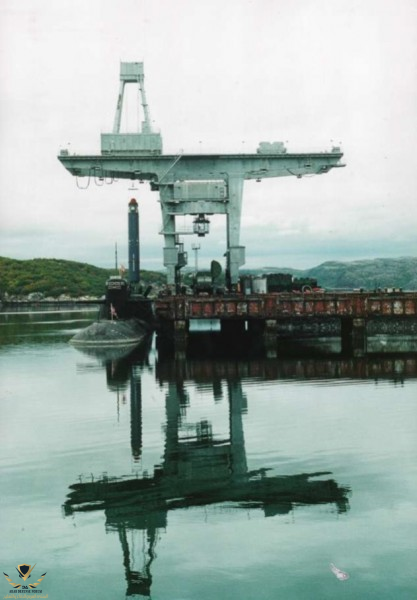

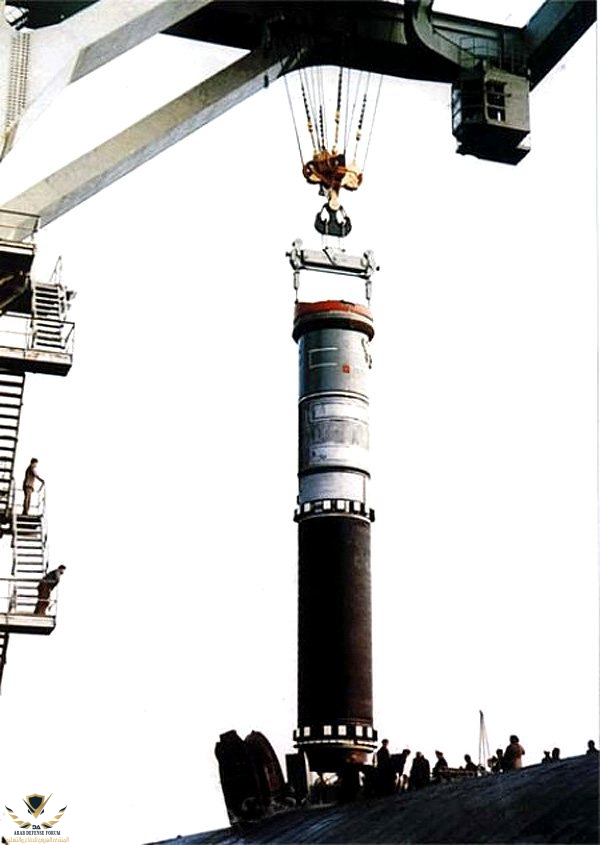

تقوم روسيا بتحميل الصواريخ العابرة للقارات من خلال رافعات خاصة






يلاحظ أن الصاروخ عامل بالوقود السائل - عملية تحميل مباشر

عملية إطلاق الصاروخ من الغواصة







يلاحظ أن الصاروخ عامل بالوقود الصلب - الصاروخ يتم تحميله داخل حاوية حيث يتم إنزال الحاوية بأكملها في الغواصة

مقاطع مرئية:
المقطع الأول


المقطع الثاني



كما استخدمت سفن دعم الغواصات لتحميل الصواريخ


رسم تقريبي لسفينة دعم الغواصات
أمريكا

تعتمد أمريكا على الصواريخ العاملة بالوقود الصلب

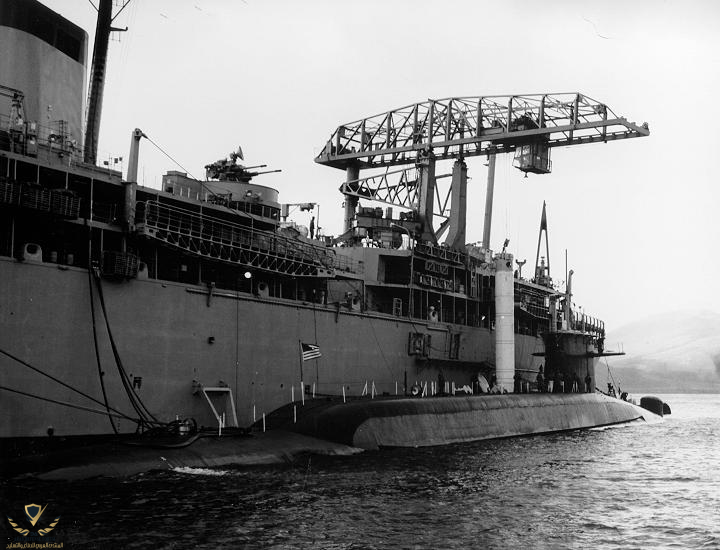

كما استخدمت سفن دعم الغواصات لتحميل الصواريخ

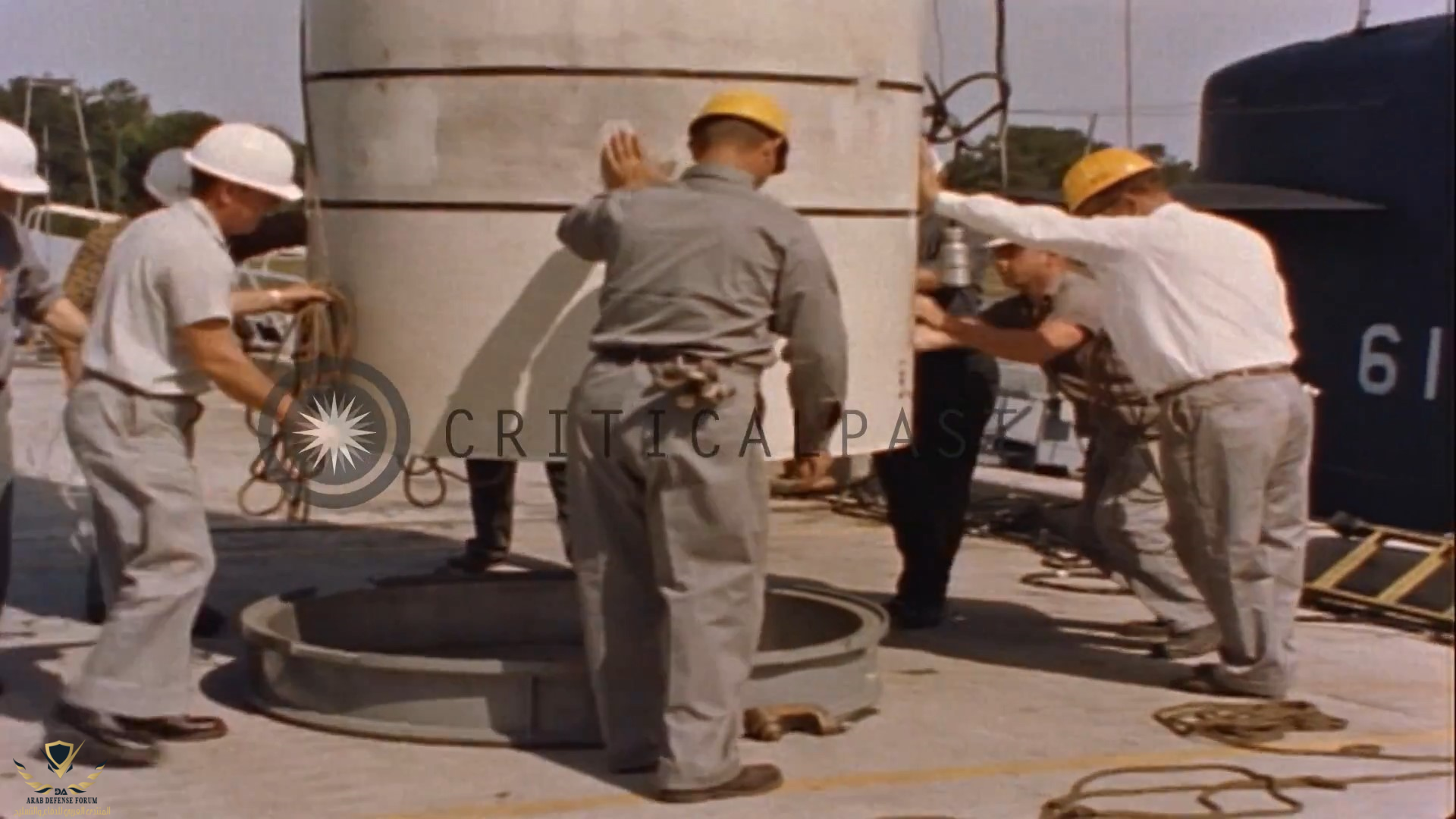

إلا أن عملية تحميل الصاروخ في الغواصات تتسم بالتعقيد!

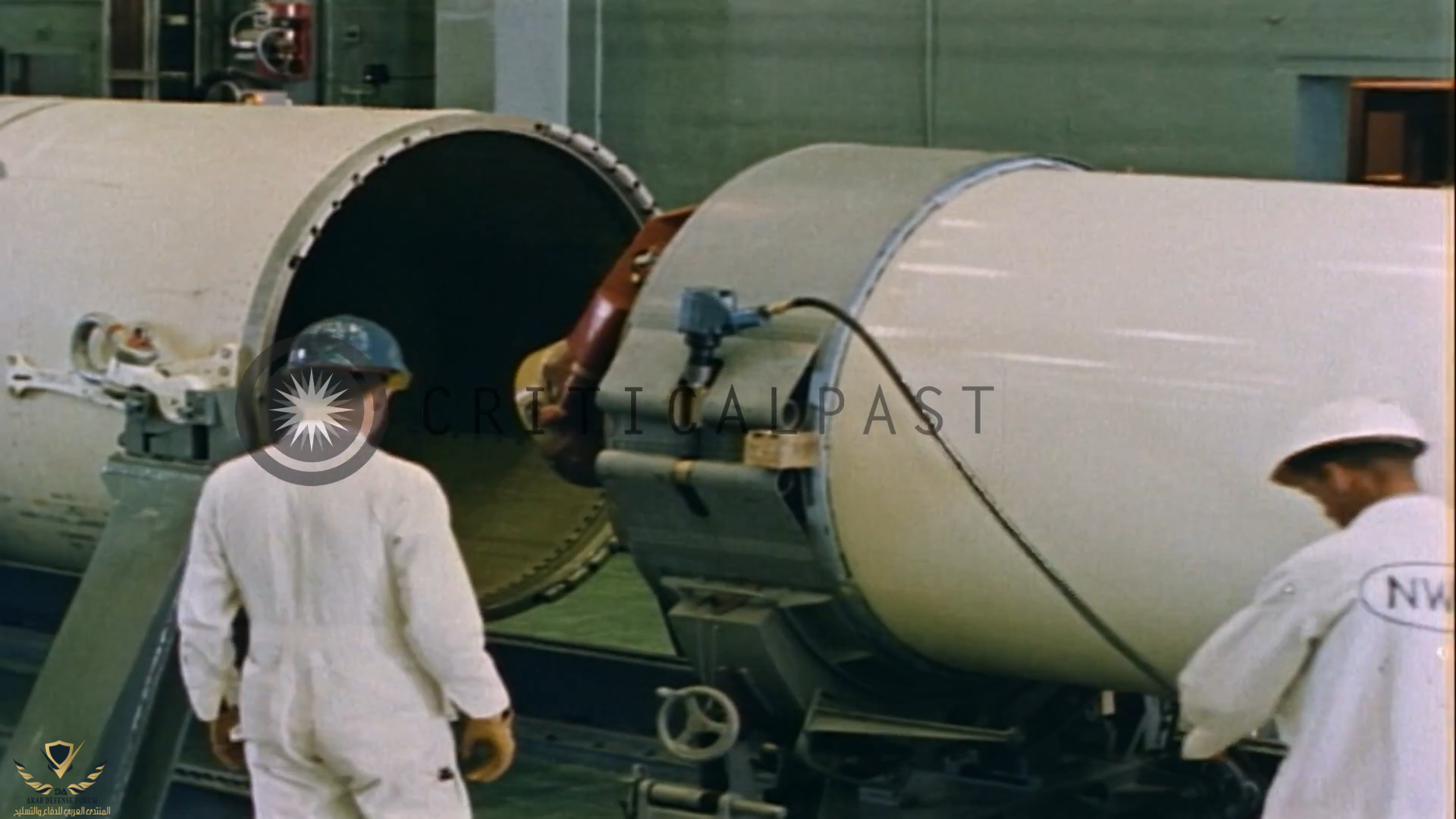

أولا: يوضع الصاروخ داخل حاوية

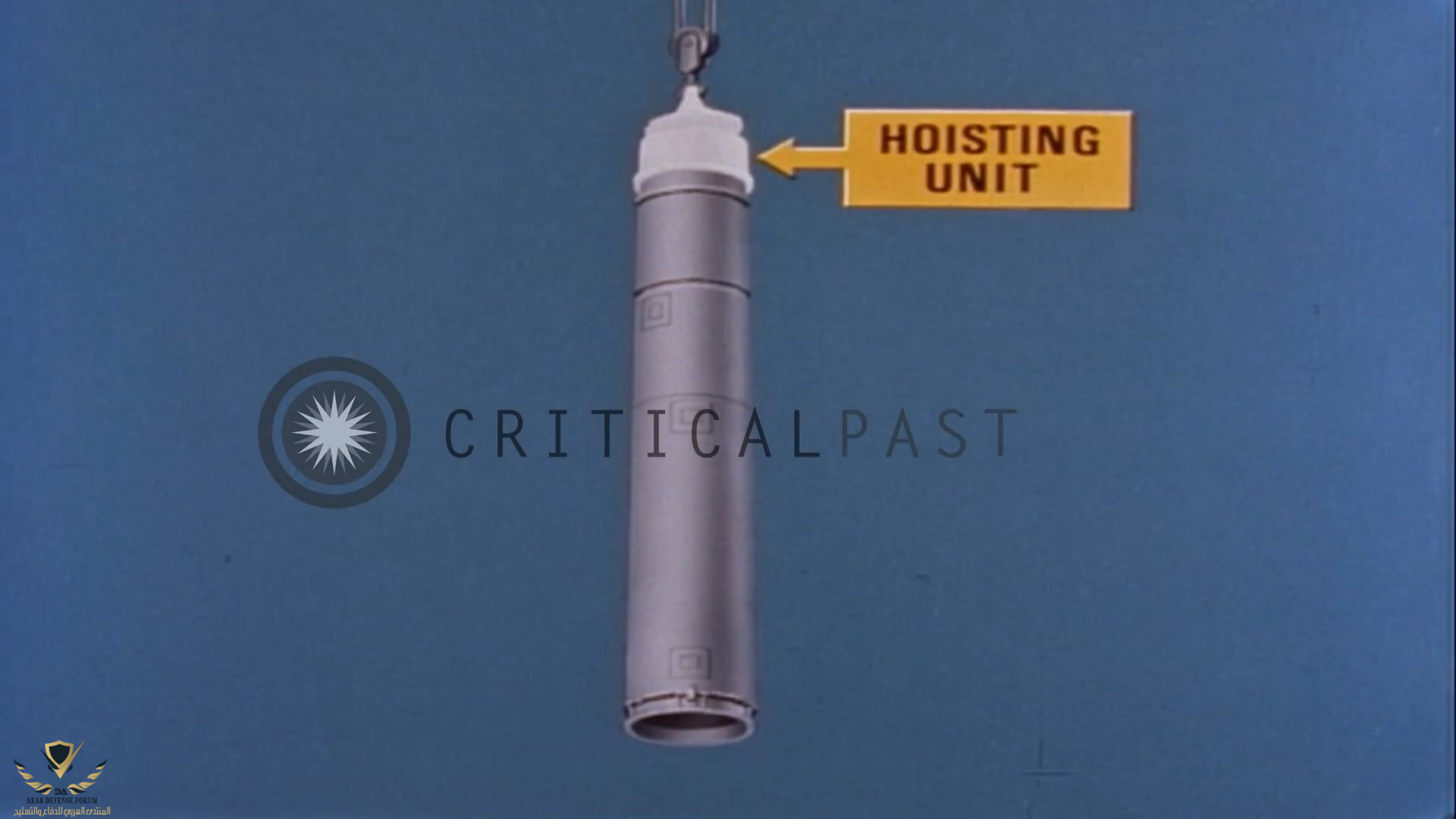

ثانيا: يوضع إطار الرفع على رأس الصاروخ (يستخدم في عملية إنزال الصاروخ في الغواصة)


ثالثا: يوضع جهاز يعمل بالطاقة الكهربائية لإنزال الصاروخ في الغواصة

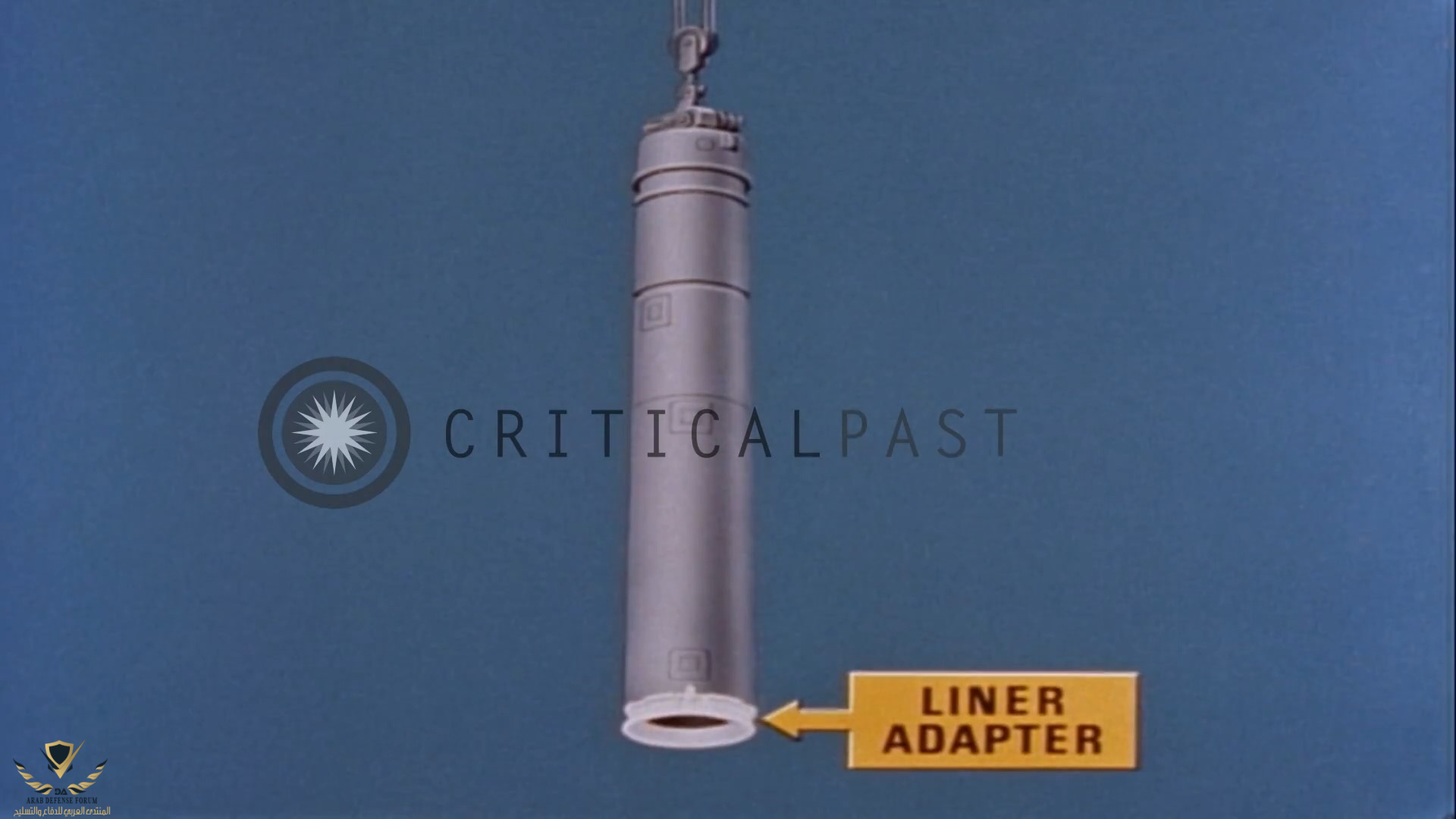

رابعا: وضع موائم حاوية الصاروخ بما يتوائم مع فتحة الغواصة



مقاطع مرئية توضح العملية:
المقطع الأول:

المقطع الثاني:

حيث استخدمت هذه الطريقة مع عدة صواريخ: ترايدنت - بولاريس - بوسيدون

إلا أن أمريكا على ما يبدو قد تخلت عن هذه الطريقة
وربما يعود السبب أن صاروخ ترايدنت-II يصل وزنه إلى 59 ألف كيلوغرام أي ضعف وزن ترايدنت-I تقريبا

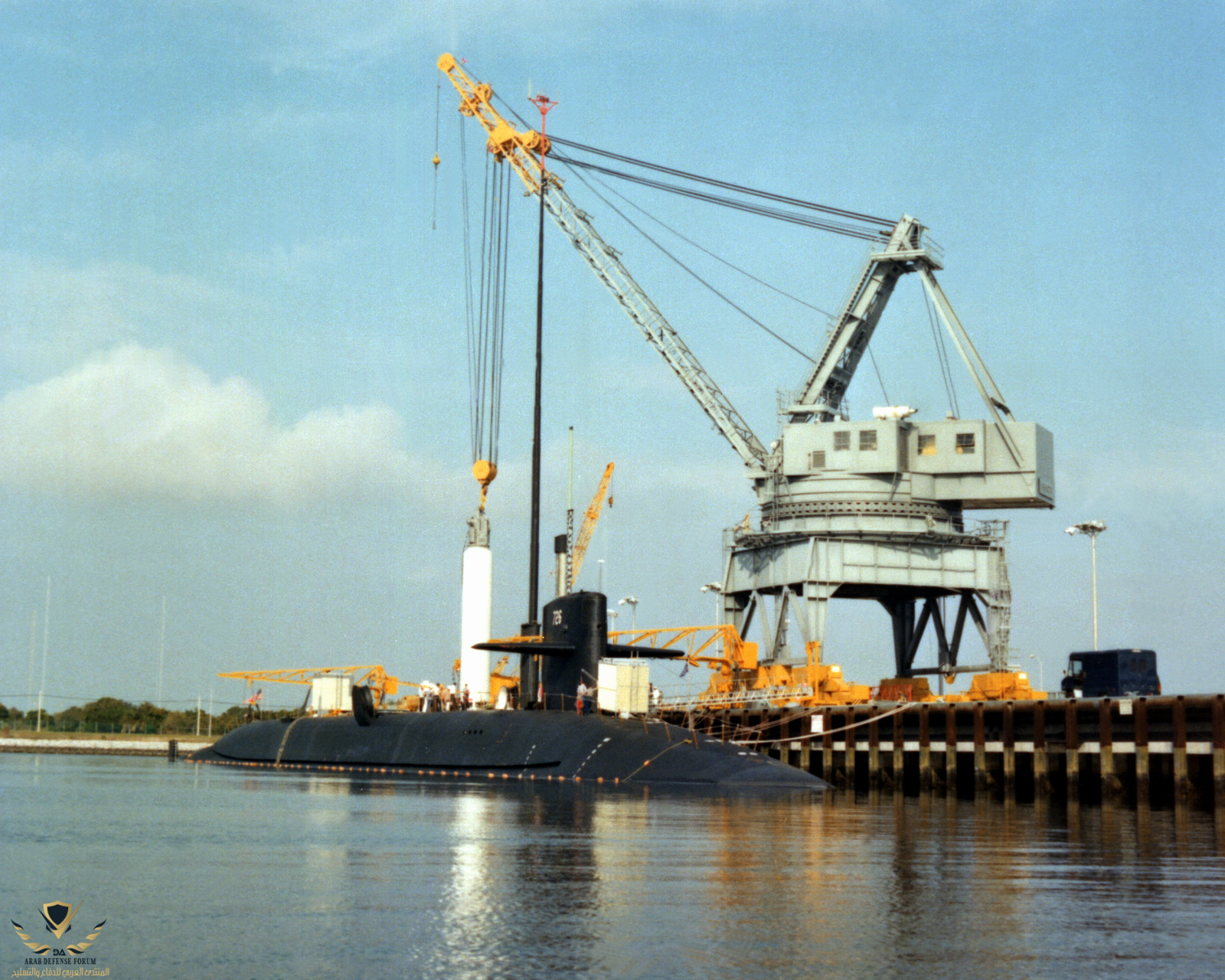

عملية تحميل مباشرة لصاروخ ترايدنت-II
