بسم الله الرحمن الرحيم
أهلا وسهلا بكم أعزائي الأعضاء والزوار
أبدأ اليوم بمشيئة الله تعالى في نشر أولى الموضوعات من سلسلة أقوم بإعدادها الآن خاصة بزوارق الصواريخ الشبحية
وسنتحدث اليوم في أولى موضوعات هذه السلسة عن :

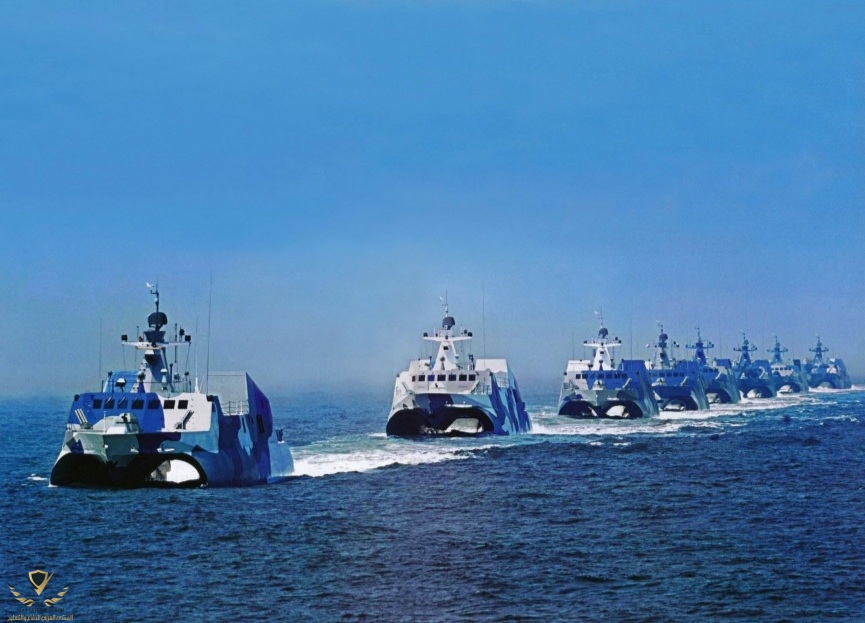

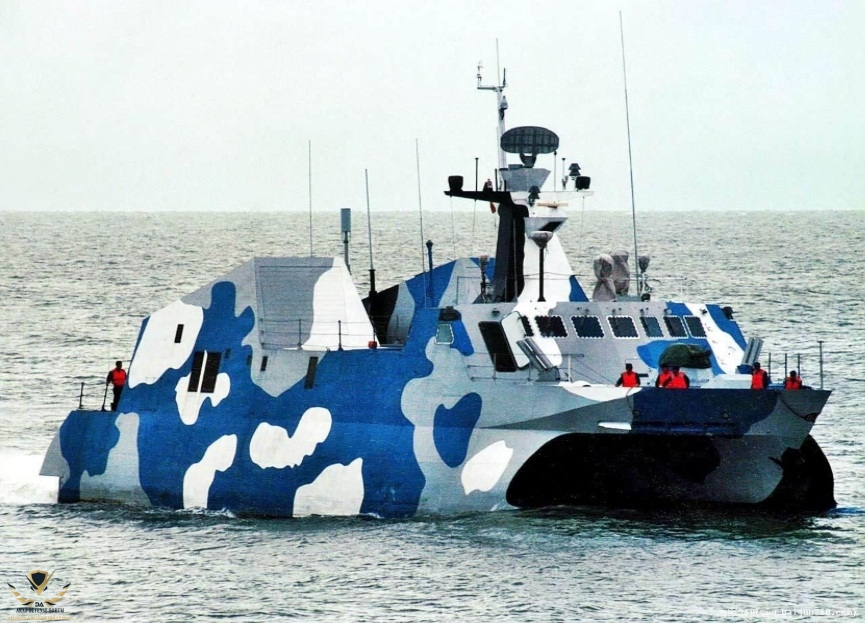

زورق الصواريخ الشبحي الصيني تايب 22 (هوبي) كلاس

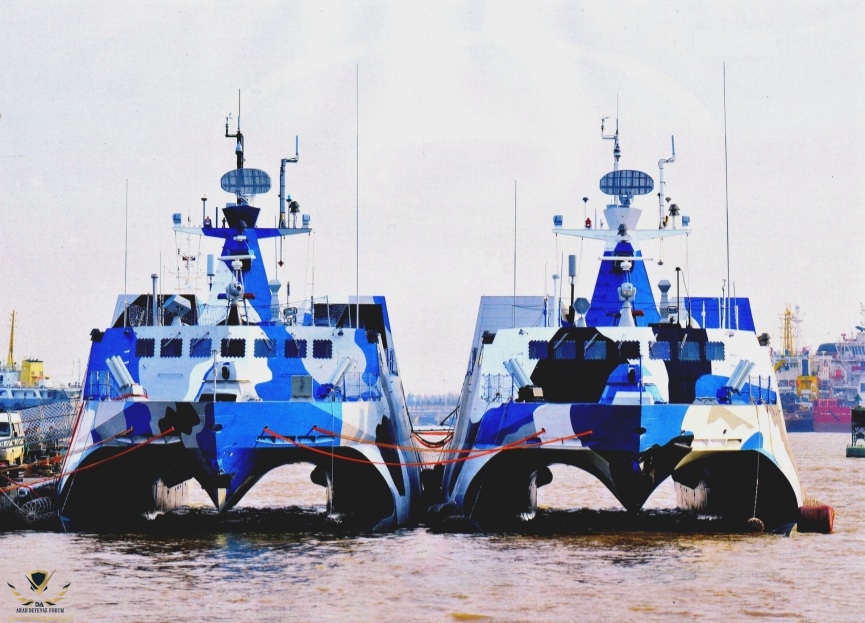

هو زورق هجوم سريع صيني المنشأ، يتميز بتصميم شبحي إلى جانب اعتماد البدن على تصميم الطوف (أو كاتاماران) كأساس له (تصميم الطوف أو catamaran هو تصميم للقطع البحرية يكون عبارة عن بدن مزدوج أو بمعنى آخر بدنين منفصلين ومتوازيين يتميز بالثبات خاصة في السرعات العالية للقطع البحرية)، وهو أول زورق حربي يعتمد هذا التصميم.
تم صنع حوالي 83 قطعة من هذا النوع كلها لصالح البحرية الصينية، ودخلت القطعة الأولى الخدمة 2005، و بظهور هذا النوع من الزوارق الهجومية أصبح أحد أخطر القطع التي تهدد القوى البحرية الأخرى العاملة في المجالات البحرية المجاورة للمجال الصيني كالمياه الإقليمية التايوانية والمياه الإقليمية للدول المجاورة للصين والتي يعمل بها عدة أساطيل تابعة للولايات المتحدة ككوريا الجنوبية واليابان، وتنبع تلك الخطورة كون التايب 22 قطعة صغيرة تتميز بالسرعة العالية والكثافة التسليحية إلى جانب كثافة أعداده العاملة في البحرية الصينية.
أدى ظهور هذا الطراز إلى إحلاله محل زوراق الصواريخ الصينية المتقادمة من طراز تايب 21 -هوانج فينج- كلاس (Type 021 Huangfeng class)، وفي فترة من الفترات قامت الصين بتسريع عمليات الإنتاج الكمي لهذا النوع عن طريق إدخال خمسة ترسانات بحرية للعمل في هذا المشروع بالتوازي حيث وصل الإنتاج الإنتاج إلى عشرة (10) زوراق في العام الواحد.
يوفر الطاقة للزورق محركان يعملان بالديزل فرنسيي الصنع بإجمالي قدرة مقدارها 6,565 حصان (5,120 kW)

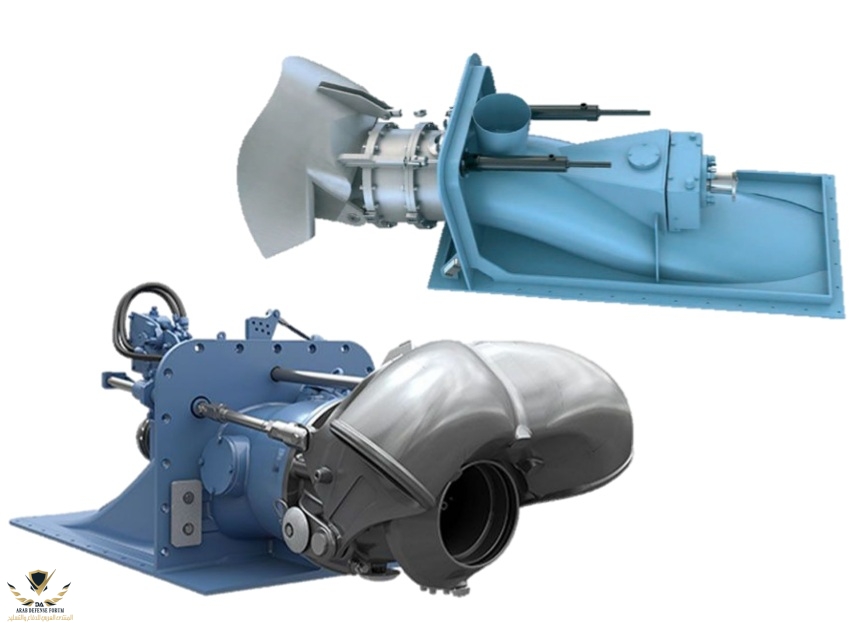

لا يعتمد هذا الطراز على المراوح الدافعة كنظام للدفع والحركة، ولكن عوضاً عن ذلك يستخدم نظام المضخات المائية كوسيلة للدفع والحركة، حيث يستخدم أربع (4) وحدات من المضخات المائية لتوفير الدفع اللازم له، وقد رجحت بعض المصادر أن تلك المضخات هي من طراز Kamewa FF من شركة Kamewa السويدية والتي آلت ملكيتها فيما بعد لعملاق صناعة المحركات Rolls-Royce بفرعها السويدي Rolls-Royce AB، وقدرة المضخة الواحدة تكفي لتوفير الدفع اللازم لقطع بحرية تبدأ إزاحتها من 3 أطنان وحتى 72 طن.
يحمل الزورق رادار بحث سطحي، ولكنه غير قادر على توجيه صواريخ السطح – سطح المحمولة على متنه إلى مداها الأقصى، لذلك يعتمد بشكل كبير على وصلة تبادل بيانات تكتيكية متطورة أحادية الاتجاه (one-way tactical data link) من طراز hn900 ما يمكن الزورق من الاتصال بالفرقاطات والمدمرات وطائرات الإنذار المبكر ووسائل الاستطلاع الأخرى للحصول على البيانات والمعلومات من المستشعرات الأكثر قدرة الخاصة بهم وبالتالي توجيه الأسلحة التي يحملها إلى مداها الأقصى.
................................ ................................ ................................

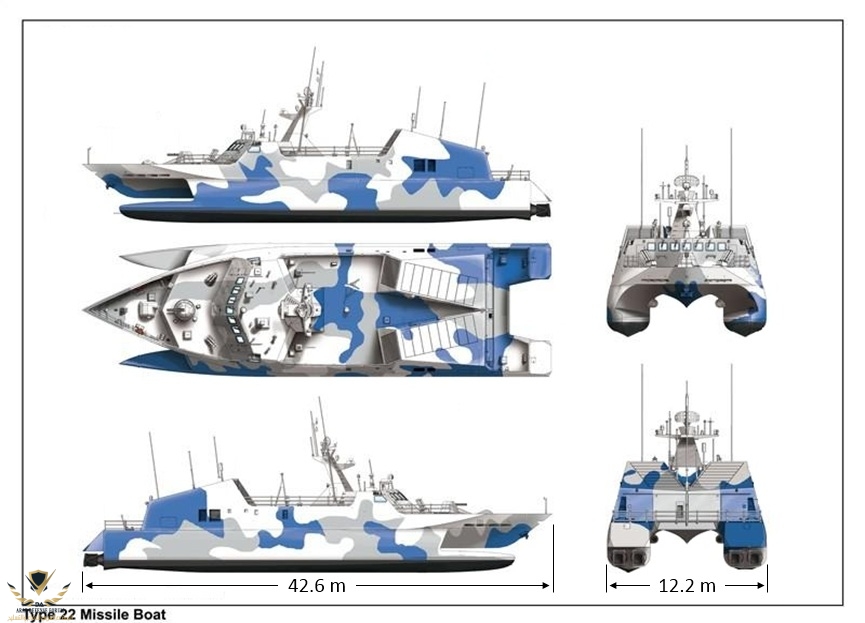

المواصفات العامة
الإزاحة : 224 طن الطاقم : 12 فرد
الطول : 42.6 متر العرض : 12.2 متر
الغاطس : 1.5 متر السرعة القصوى : 36 عقدة (66.6 كم/ساعة)
المدى : غير معلوم
البقائية : غير معلوم
على الرغم من عدم وجود مصادر تذكر أقصى مدى للزورق وقدرته على البقاء في نطاق العمليات بدون الرجوع للميناء للتزود بالمؤن اللازمة، إلا أن إزاحته الصغيرة تجعل من المنطقي أن نستنتج أن هذا النوع من الزوارق لن تتعدى بقائيته في أفضل الأحوال الـ24 ساعة، بالإضافة إلا أن مدى عمله ونطاق عملياته لن يتعدى السواحل بمسافة كبيرة.
................................ ................................ ................................
التسليح الرئيسي للزورق يتمثل في التالي :

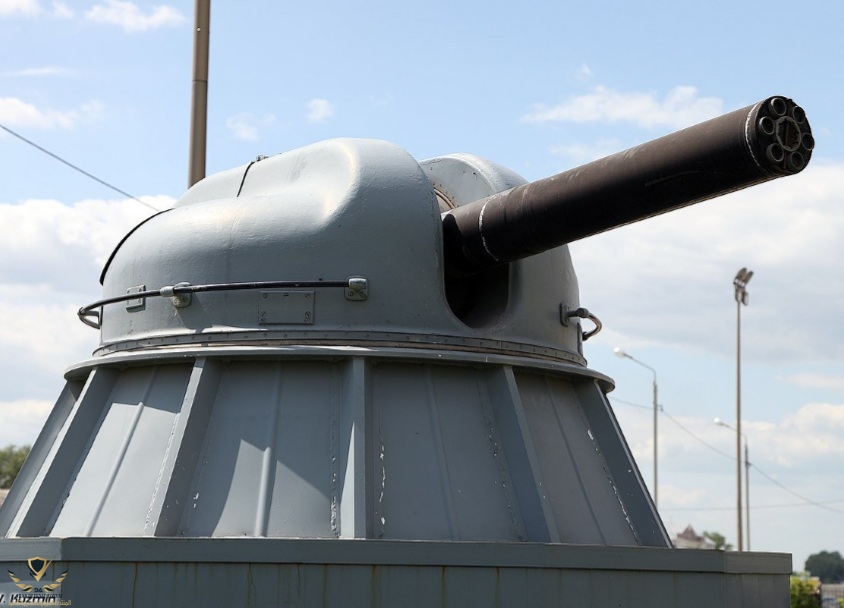

مدفع رئيسي من طراز AK-630M سداسي السبطانة عيار 30 مم روسي الأصل مصنوع محلياً في الصين برخصة، يبلغ أقصى مدى له 8000 متر، ومدى الاعتراض الفعال 3000 متر، يستخدم لاعتراض الأهداف العائمة المقتربة وكذا لاعتراض الصواريخ المضادة للسفن وطائرات الهيليكوبتر القريبة، أي بالإمكان استخدامه كدفاع جوي قصير المدى ، ويبلغ معدل الطلقات حوالي 4500 ~ 5000 طلقة / دقيقة.

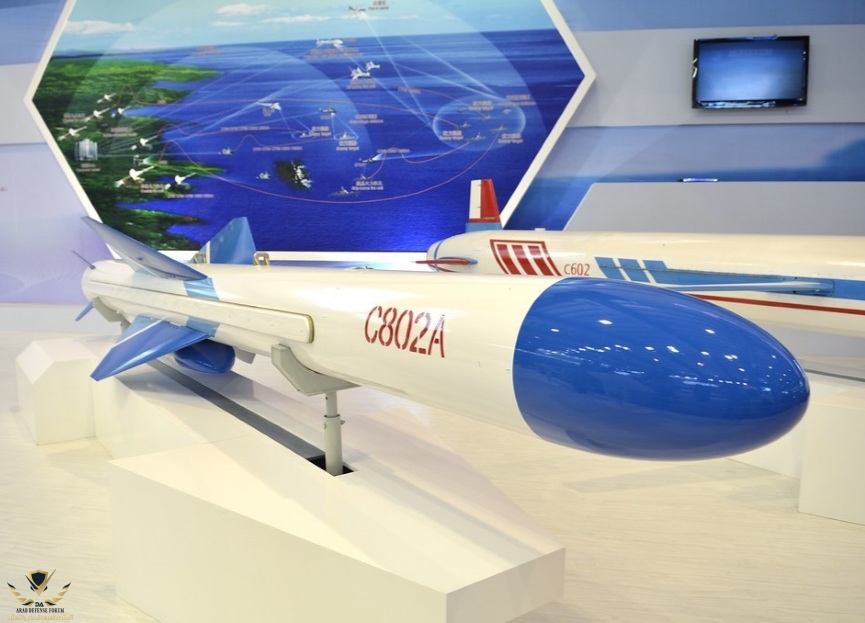

قاذفين للصواريخ كل واحد منهما يحتوي على أربع حاويات (2 x 4) يحملان في المجمل 8 صواريخ سطح – سطح من طراز YJ83 (yj هي اختصار لاسم الصاروخ باللغة الصينية 鹰击 - ying ji – والتي تعني ضربة النسر لذلك يعرف الصاروخ أيضا باسم Eagle Strike 83) (يتم تصديره تحت مسمى C-802A) (كما يعرف حسب تعريف الناتو باسم CSS-N-8 Saccade)
هو صاروخ جوال مضاد للسفن ذي سرعة أقل من سرعة الصوت (subsonic anti-ship cruise missile) وعند الرجوع للمصادر المختلفة وجد اختلاف فيما يخص المواصفات العامة للصاروخ ولكنها ليست بالكبيرة لذا سنذكر مدى تباين تلك المواصفات من مصدر لآخر وسنأخذ قيم متوسطة لها.
وزن الصاروخ : من 800 إلى 850 كيلوجرام ( 825 كيلوجرام في المتوسط )
وزن الرأس الحربي : من 165 إلى 190 كيلوجرام ( 177.5 كيلوجرام في المتوسط )
نوع الرأس الحربي : متشظي خارق للأهداف شبه أو نصف مدرعة.
الطول : من 6.4 إلى 6.86 متر ( 6.63 متر في المتوسط )
القطر : 0.36 متر باع الجناح : 1.2 متر
أقصى مدى : 180 كيلومتر ارتفاع الطيران : 20 متر
ارتفاع الطيران عند الوصول (على بعد 10 كيلومتر من الهدف) : من 5 إلى 7 متر ( 6 متر في المتوسط )
التوجيه الخاص بالصاروخ :
- المرحلة الأولى (عند الإطلاق) : الملاحة بالقصور الذاتي
- المرحلة النهائية (عند الاقتراب من الهدف) : التوجيه بالرادار النشط، حيث يقوم الصاروخ بتفعيل باحث الراداري الخاص به على بعد 10 كيومتر من الهدف للبحث عنه وتتبعه وبالتالي تصحيح مساره بناء على المعلومات الجديدة المحدثة.
نظام الدفع والحركة :
المرحلة الأولى : محرك صاروخي معزز (Booster) يعمل بالوقود الصلب يستخدم عند إطلاق الصاروخ ومن ثم ينفصل عن الصاروخ بعد إطلاق الصاروخ وابتعاده عن القاذف.
المرحلة الثانية : محرك توربيني (Turbojet) يبدأ في العمل بعد انفصال الصاروخ المعزز وهو الذي يعتمد عليه الصاروخ حتى إصابته للهدف.

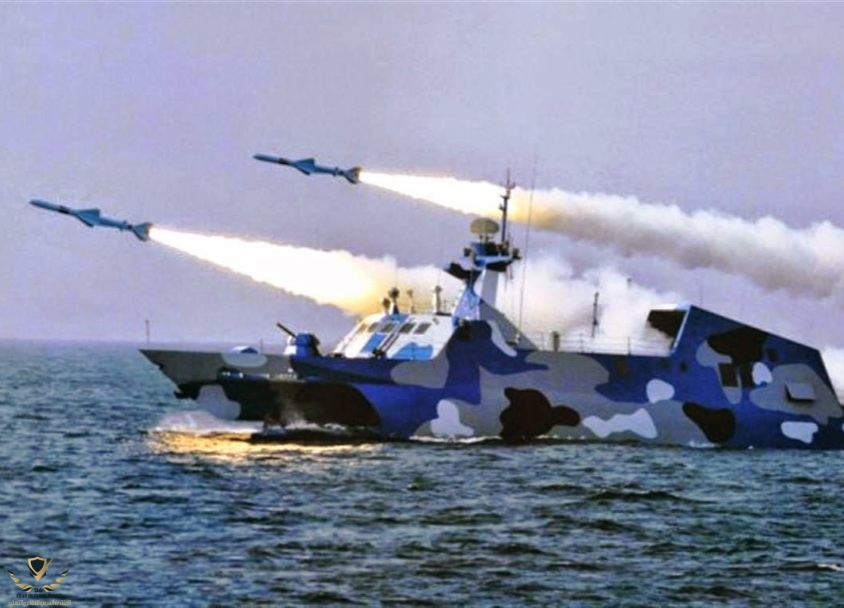

* بعد دخول الهدف في المدى الفعال للصواريخ، يمكن إطلاق الثمان (8) صواريخ واحد تلو الآخر على الهدف بفارق زمني يبلغ 3 ثواني بين كل صاورخ والآخر.

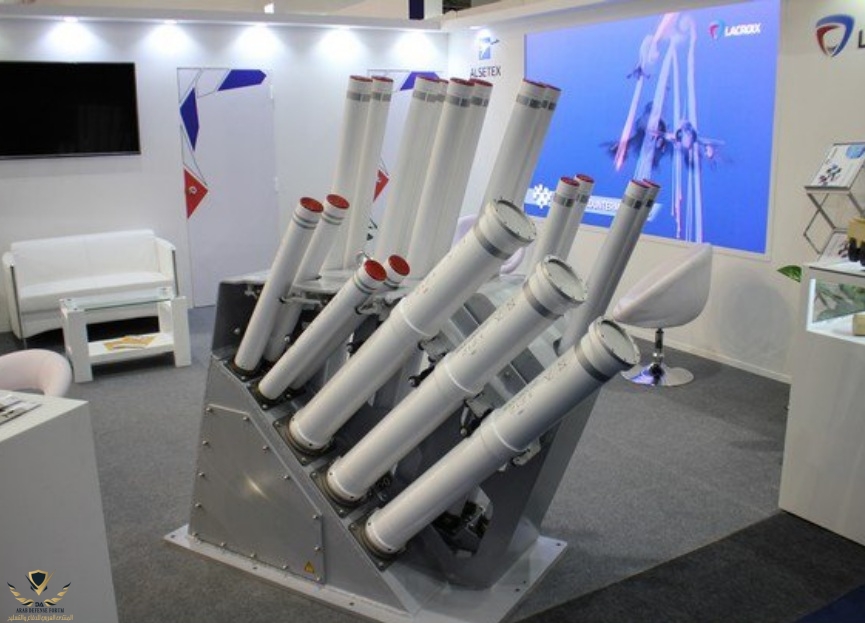

قاذفين أنبوبيين كل منهما رباعي الفوهات لإطلاق الشراك الخداعية ضد الصواريخ المضادة للسفن.

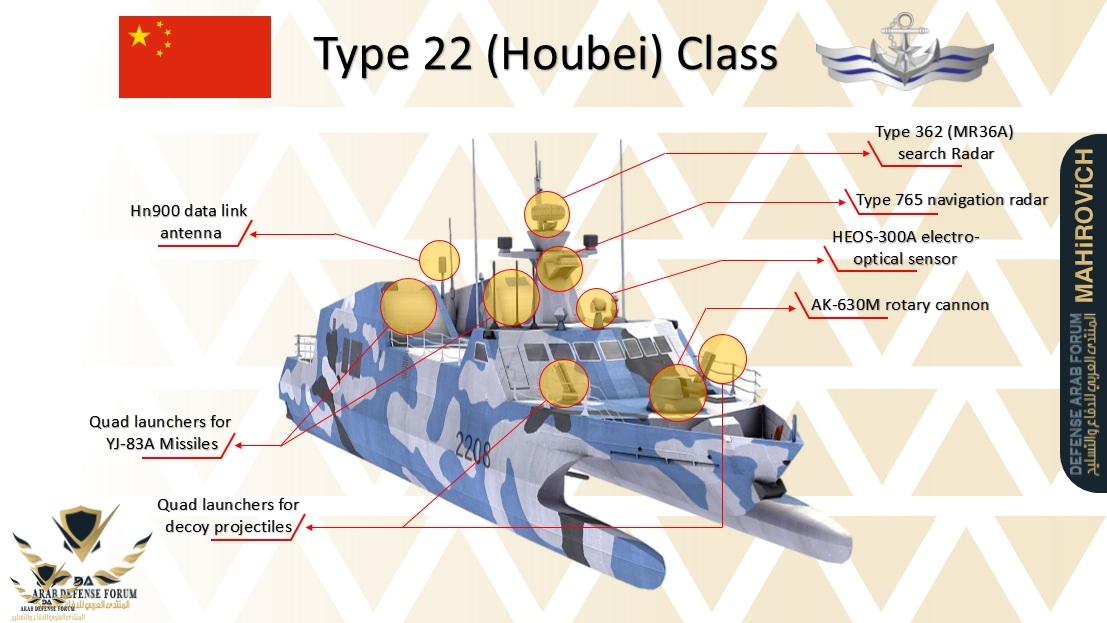

المستشعرات

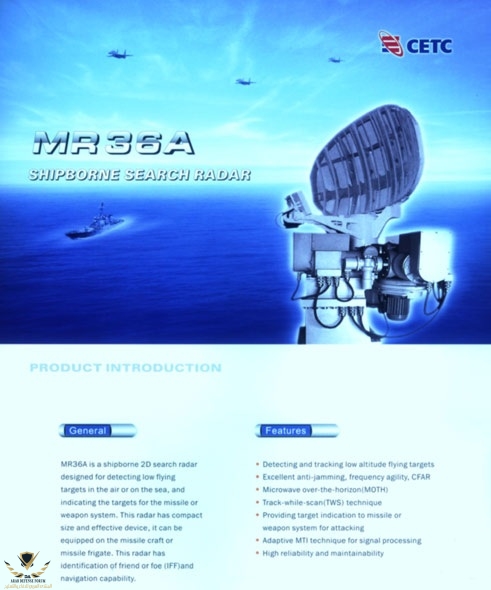

- رادار البحث الرئيسي : Type 362
يتم تصديره تحت اسم MR36A و يحمل المواصفات التالية :
الوصف : رادار متعدد المهام ثلاثي الأبعاد
المدى : 120 كيلومتر (42 كيلومتر ضد هدف مقطعه الراداري 2 متر مربع)
الارتفاع : 8 كيلومتر دقة المدى (المجال) : حوالي 60 متر
النطاق الترددي : X-Band عرض النطاق الترددي : 360 ميجاهرتز
تتبع الأهداف : يستطيع تتبع حتى 32 هدف في آن واحد.
رادار إدارة النيران : H/ZFJ-1A مع داتا لينك من طراز hn900 datalink
رادر الملاحة : Type 765 يعمل في النطاق الترددي I-Band

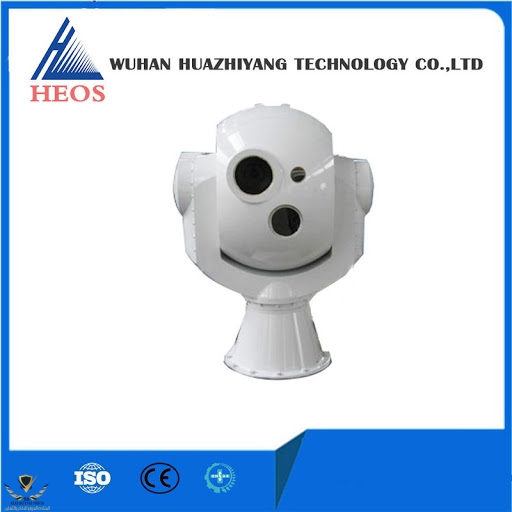

أنظمة مراقبة كهروبصرية : HEOS-300A
يحتوي على نظام فيديو CCD ومستشعرات تعمل بالأشعة تحت الحمراء بالإضافة لمستشعرات بصرية تعمل بأشعة الليزر، يبلغ أقصى مدى له لاكتشاف الأهداف حوالي 25 كيلومتر في الظروف المثالية (تشمل تلك الظروف التوقيت وحالة الطقس ... إلخ).
ملاحظة : نظراً لأنه لا توجد معلومات رسمية خاصة بهذا الزورق صدرت عن طريق الجهة الصانعة له أو وزارة الدفاع الصينية فإنه قد يكون هناك بعض الاختلافات (البسيطة) فيما يخص المواصفات.
الـــــمـــــــصـــــــــــــــــــــــــــــــــــــادر:
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
,
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
إعداد
...................................................................................................................................................................................................................
