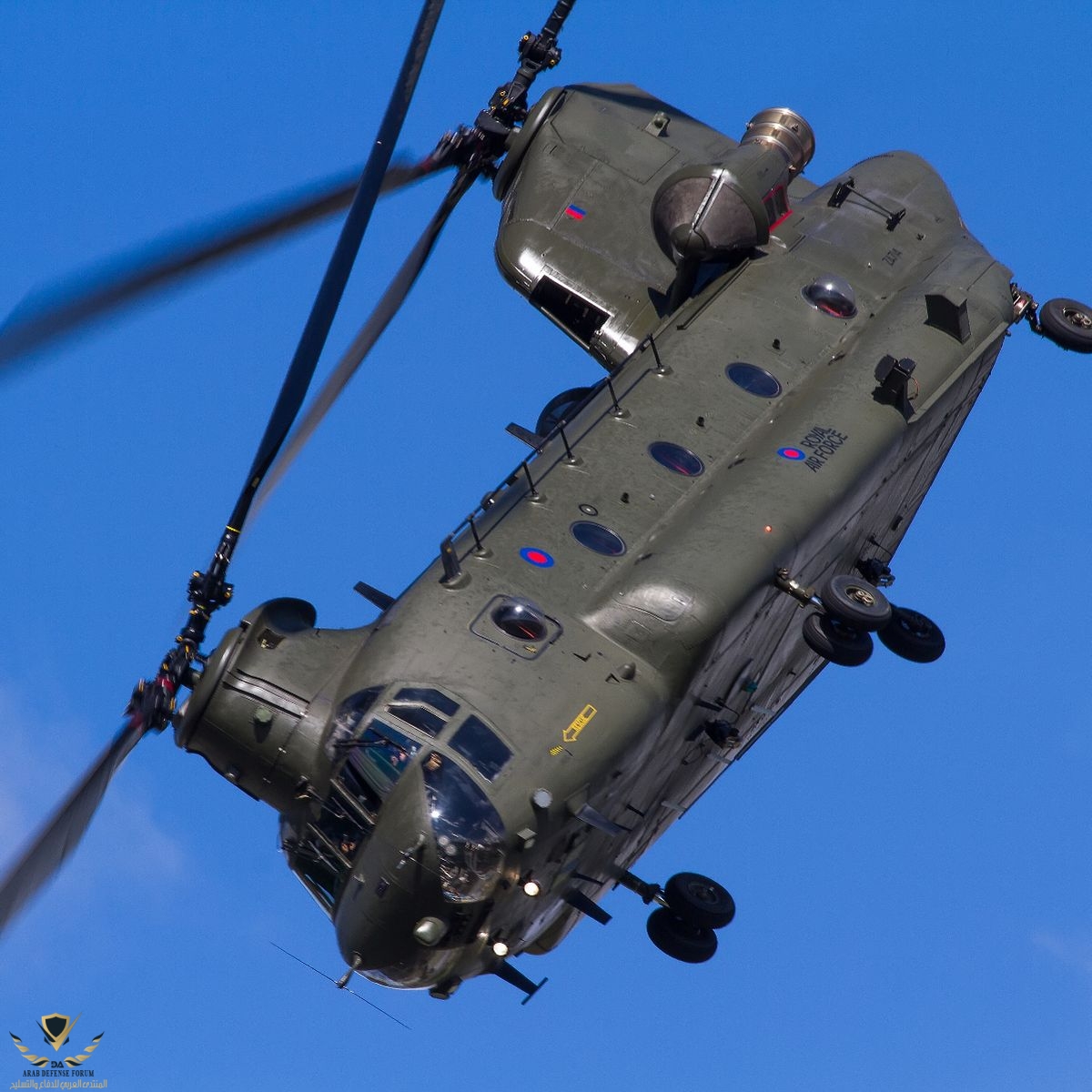

المروحيه شينوك ch-47-chinook

[The scorpion.]

مروحيه نقل

الشركه المصنعه /بوينج

الدوله المصنعه /الولايات المتحده الامريكيه

وقت دخول الخدمه / 1962 للان (خضعت لعده تطويرات وتحديثات مستمره)

طاقم القياده 3 (طيار ومساعد ومهندس طيران )
تسع ل 33 جندي بكامل عتادهم
المروحيه شاركت ف حروب ( فيتينام وليبيا وحرب الفوكلاند وافغانستان والعراق و ضد داعش)
بالاضافه لاعمال الاغاثه

تعتبر احدافضل مروحيات العمليات الخاصه والنقل ف العالم
مهامها
مهام النقل المختلفة
- نقل القوات و إمدادات الحرب
- نقل معدات ساحة المعركة
-عمليات الإخلاء الطبي
- عمليات البحث و الإنقاذ و استعادة الطائرات
- مهام هبوط المظلات و غيرها من العمليات
تستطيع حمل ثلاثة رشاشات 7.62 مم أو miniguns يمكن تركيب اثنتين منها في الأبواب و الأخر على منحدر التحميل .

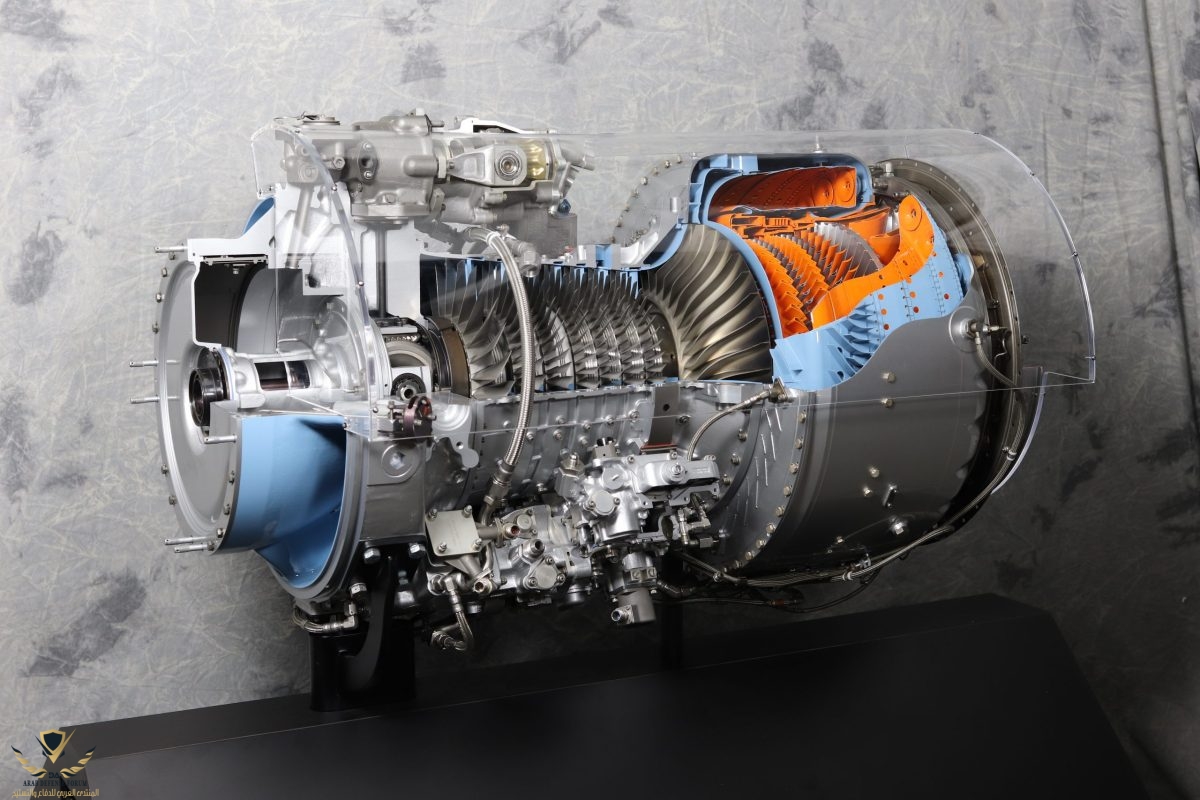

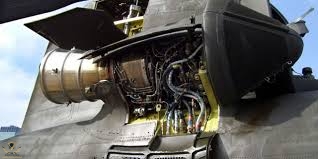

تعمل بمحركين
Honeywell T55-GA-714A النسخه الاحدث

المواصفات الفنيه /

قطر الدوار	18.29 م (60 قدمًا)
الطول مع تشغيل الدوارات	30.14 م (98 قدمًا ، 10.7 بوصة)
جسم الطائرة	15.46 م (50 قدمًا ، 9 بوصات)
ارتفاع	5.68 م (18 قدمًا ، 7.8 بوصة)
عرض جسم الطائرة	3.78 م (12 قدمًا ، 5 بوصات)
سعة الوقود	3914 لترًا (1034 جالونًا)
السرعة القصوى	302 كم / ساعة (170 كيلوطن)
سرعة كروز	291 كم / ساعة (157 KTAS)
نطاق المهمة	200 نانومتر (370.4 كم)
سقف الخدمة	6،096 م (20،000 قدم)
الوزن الإجمالي الأقصى	22،680 كجم (50000 رطل)

الدول التي تعمل بها / الولايات المتحده و يزيد عن 19 دوله اخري منهم
(استراليا -كندا - اليونان -اليابان -ايطاليا -بريطانيا- الامارات -اسبانيا -كوريا الجنوبيه-هولندا - مصر - الهند ) مستقلا السعوديه والمغرب

بعض الفيديوهات للمروحيه/



[The scorpion.]

اول موضوع ليا اعتذر عن عدم التنسيق
اتمني ان ينال اعجابكم



[مدفع ميمونة]

المغرب يملك 4 طائرات منها على ما أظن



[The scorpion.]

المغرب يملك 4 طائرات منها على ما أظن

لم اجد ع موقع الشركه

H-47 Chinook

The H-47 Chinook is the heavy-lift helicopter of choice for the U.S. Army and 20 international operators.

www.boeing.com

لكن ع ويكيبديا انجليزي وجدت المغرب ومصر

Boeing CH-47 Chinook - Wikipedia

en.wikipedia.org



[حفيد الموحدين]

لم اجد ع موقع الشركه

H-47 Chinook

The H-47 Chinook is the heavy-lift helicopter of choice for the U.S. Army and 20 international operators.

www.boeing.com

لكن ع ويكيبديا انجليزي وجدت المغرب ومصر

Boeing CH-47 Chinook - Wikipedia

en.wikipedia.org

https://northafricapost.com/8818-mo...ty-with-three-american-chinook-aircrafts.html

https://www.dsca.mil/press-media/major-arms-sales/morocco-ch-47d-chinook-helicopters

المملكة تتوفر على 3 مروحيات CH-47



[Saudi silent]

موضوع جميل اخي الكريم .

-
اضافة

* السعوديون ينتظرون ظهور الإصدار CH-47F Block 2 الذي سيأتي في 2020.

* إضافة إلى صفقة 8 مروحيات CH-47F Block 1 الحالية, سيطلب السعوديون 40 مروحية CH-47F Block 2.

ليصبح إجمالي مروحيات CH-47F التي ستحصل عليها العربية السعودية 48 مروحية.

* تقدر قيمة صفقة مروحيات CH-47F السعودية بحوالي 3.5$ مليار دولار أميركي تم عقدها في 2017.
-
من الأخ رود رنر .

Boeing Adds $26M To Saudi CH-47F Sales Contract - Rotor & Wing International

Boeing has sealed a $26 million deal with Saudi Arabia for eight CH-47F Chinook heavy lift helicopters, adding to the contracts the company has inked with the Royal Saudi Land Forces under a multi-billion-dollar foreign military sales program. The U.S. Army May 25 awarded Boeing the $26 million...

www.rotorandwing.com

​



[The scorpion.]

سيطلب السعوديون 40 مروحية CH-47F Block 2.

48 مروحيه عدد ضخم
بالتوفيق يارب

موضوع جميل اخي الكريم

شكرا لك اخي

استني عليا بس وهقطع عليك ف المواضيع



[Saudi silent]

48 مروحيه عدد ضخم
بالتوفيق يارب



شكرا لك اخي

استني عليا بس وهقطع عليك ف المواضيع

​

ههههههههههههههههههههههه بالتوفيق
ولو عاوز مساعدة ولا حاجة كلم ذراعي اليمين @Tornado.sa
هيضبطك .. بالمصادر والمعلومات والصور والتفاصيل الأخرى

​



[Tornado.sa]

ههههههههههههههههههههههه بالتوفيق
ولو عاوز مساعدة ولا حاجة كلم ذراعي اليمين @Tornado.sa
هيضبطك .. بالمصادر والمعلومات والصور والتفاصيل الأخرى

​

انت تأشر بس ولو بعد ودك نغيب شمسه

@The eagle1 حبيب قلبي انت تأمر اي شي تحت امرك



[Saudi silent]

انت تأشر بس ولو بعد ودك نغيب شمسه

اعوذ بالله ..



[Tornado.sa]

اول موضوع ليا اعتذر عن عدم التنسيق
اتمني ان ينال اعجابكم

توقيعك كافي مايحتاج تنسيق اهم شي المعلومه وصلت



[Tornado.sa]

https://northafricapost.com/8818-mo...ty-with-three-american-chinook-aircrafts.html

https://www.dsca.mil/press-media/major-arms-sales/morocco-ch-47d-chinook-helicopters

المملكة تتوفر على 3 مروحيات CH-47

@Saudi silent المروحيه اللي في المغرب كانت تستخدم في الدفاع المدني عندنا صح نفسها



[Bogeyman]

أعشق هذه المروحية

​



[Eross]

3 نسخة D, أعتقد العدد الإجمالي 10

https://northafricapost.com/8818-mo...ty-with-three-american-chinook-aircrafts.html

https://www.dsca.mil/press-media/major-arms-sales/morocco-ch-47d-chinook-helicopters

المملكة تتوفر على 3 مروحيات CH-47



[Saudi silent]

@Saudi silent المروحيه اللي في المغرب كانت تستخدم في الدفاع المدني عندنا صح نفسها​

المغرب يستخدم شينوك .. الي عندنا بالدفاع المدني يابانية ( كوزاكي )

​



[Tornado.sa]

المغرب يستخدم شينوك .. الي عندنا بالدفاع المدني يابانية ( كوزاكي )

​

كوزاكي ابن غير شرعي لشينوك



[EL-3kaad]

موضوع جميل اخي الكريم .

-
اضافة

* السعوديون ينتظرون ظهور الإصدار CH-47F Block 2 الذي سيأتي في 2020.

* إضافة إلى صفقة 8 مروحيات CH-47F Block 1 الحالية, سيطلب السعوديون 40 مروحية CH-47F Block 2.

ليصبح إجمالي مروحيات CH-47F التي ستحصل عليها العربية السعودية 48 مروحية.

* تقدر قيمة صفقة مروحيات CH-47F السعودية بحوالي 3.5$ مليار دولار أميركي تم عقدها في 2017.
-
من الأخ رود رنر .

Boeing Adds $26M To Saudi CH-47F Sales Contract - Rotor & Wing International

Boeing has sealed a $26 million deal with Saudi Arabia for eight CH-47F Chinook heavy lift helicopters, adding to the contracts the company has inked with the Royal Saudi Land Forces under a multi-billion-dollar foreign military sales program. The U.S. Army May 25 awarded Boeing the $26 million...

www.rotorandwing.com

​

ما الفرق بين البلوكين



[Tornado.sa]

@The eagle1 وين رحت لايكون ضايقت من ردي الأول اصلا مانتبهت انه انت الا بعد مارديت



[Saudi silent]

كوزاكي ابن غير شرعي لشينوك

ابن شرعي 100% لأنها بالأساس هي الشينوك لكن صناعة يابانية بمواصفات يابانية وترخيص من بوينج.



[Saudi silent]

ما الفرق بين البلوكين

ليست فوارق جوهرية حسب ما أرى, لكن مميزات الإصدار CH-47F Chinook Block 2 هي:

* حمولة الإصدار CH-47F Chinook Block 2 هي حوالي 22,000 رطل أي 10 طن.

بينما حمولة الإصدار CH-47F Chinook Block 1 هي حوالي 21,000 رطل أي حوالي 9.5 طن.

* شفرات مراوح مصنوعة من المواد المركبة مستمدة من شفرات مراوح مشروع مروحية RAH-66 Comanche الذي ألغي سابقاً في 2004.

* محركات Lycoming T55 من شركة Honeywell أقوى بحوالي 20%.

* سيملك نظام المحرك المتوازي النشط APAS الذي يعزز نظام التحكم في الطيران الرقمي المتقدم, والذي يسهم في توزيع التقسيم الدقيق لعزم الدوران بين الدوارات Rotors لمزيد من الكفاءة.

* نظام وقود جديد يجمع بين خلايا الوقود الثلاث الموجودة في كل جانب للمروحية في خلية وقود واحدة أكبر وتتخلص من أجهزة نقل الوقود داخل الخلايا لتوفير تخفيض في الوزن بمقدار 200 رطل "أي 90 كغ" ويسهم ذلك في زيادة سعة خزانات الوقود.

* زيادة القدرة الكهربائية عن طريق ثلاثة مولدات, قدرة المولد الواحد 60 كيلو فولت.
