الزورق الصاروخي الروسيSmerch

Jabbber

عضو
إنضم
17 يوليو 2017
المشاركات
13,543
التفاعل
32,030 368 1
الدولة
Oman

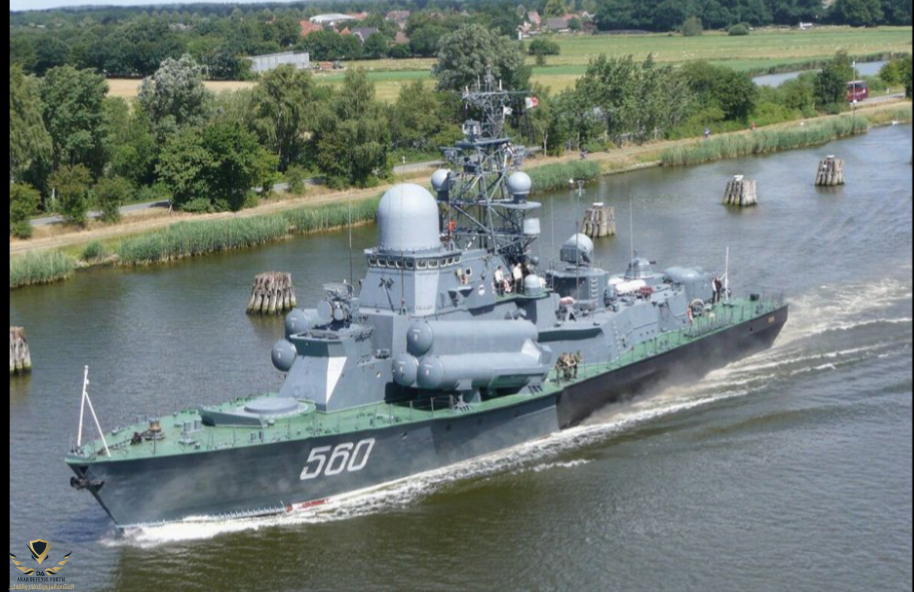

Smerch

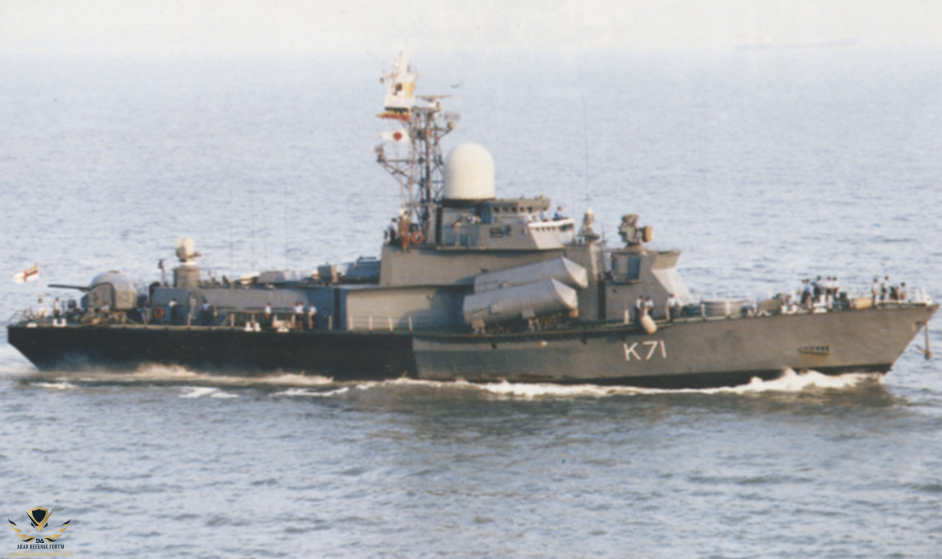

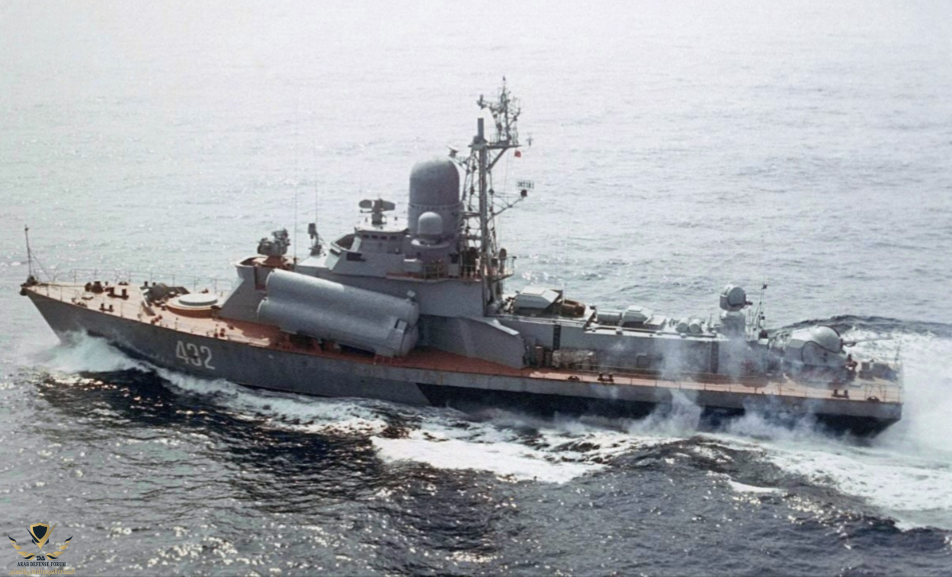

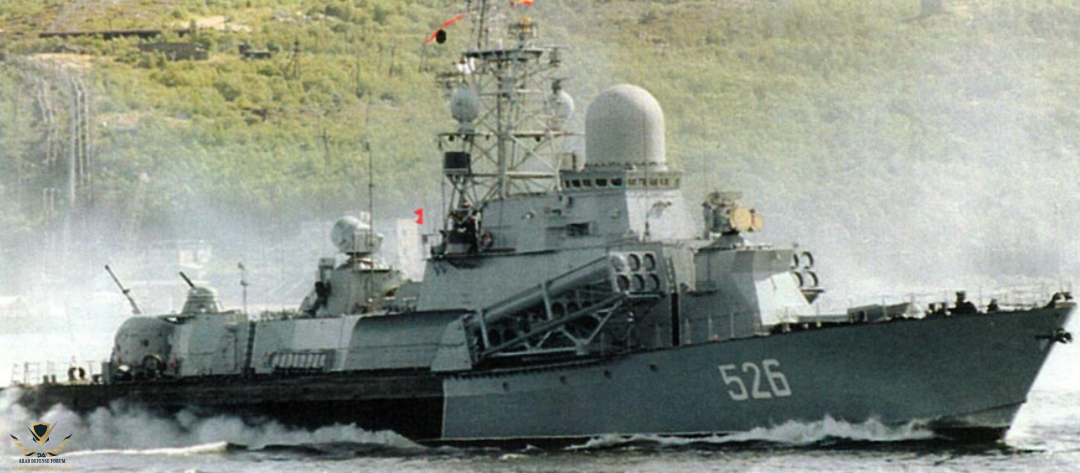

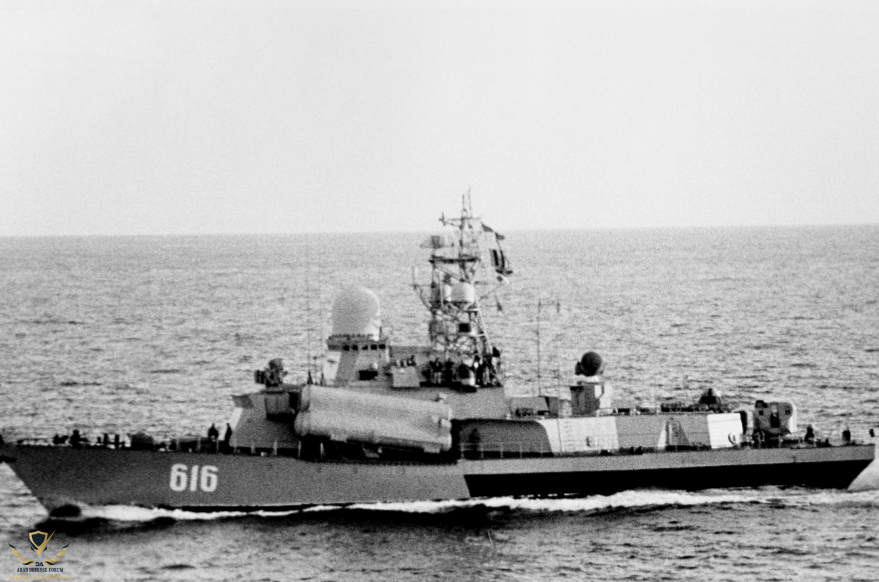

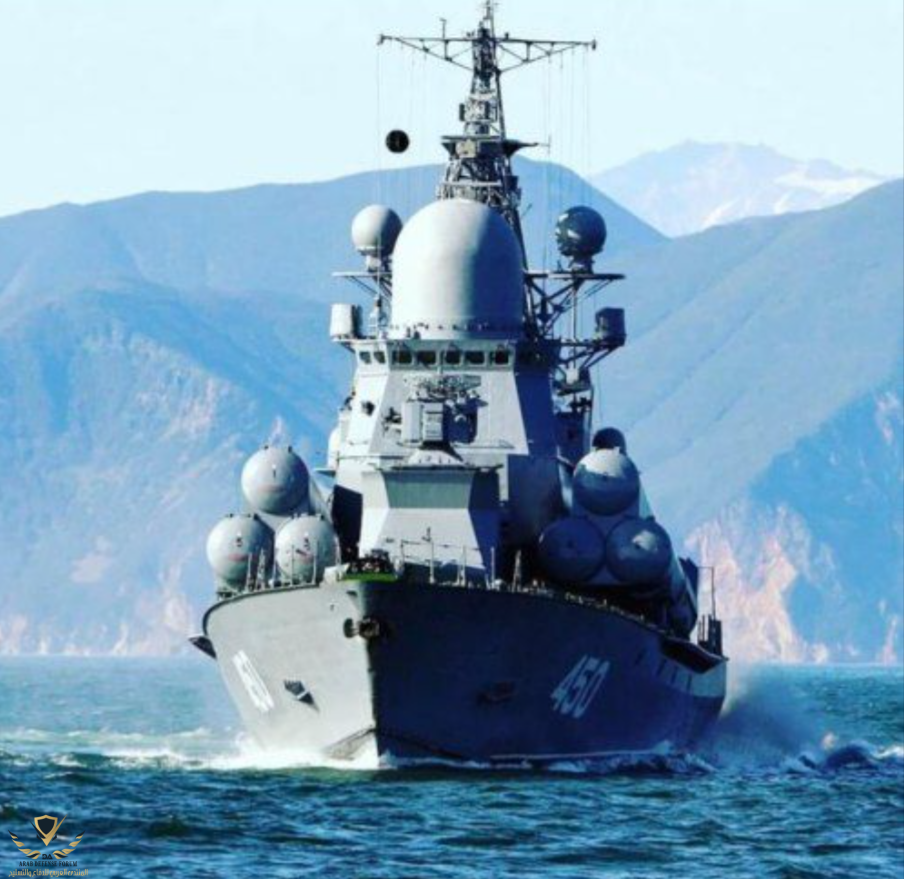

Nanuchka-III
Project12341 Ovod-1


*أحدث نسخه محدثه من الزوارق الصاروخيه الروسيه سوفيتيه المنشأ فئه Nanuchka-III ويسمى هذا التحدث
Project12341 Ovod-1

*زوراق Nanuchka تتكون من أربعة أصناف


project 1234 Nanuchka I



project 1234 Nanuchka II


project 12341 Nanuchka III


project 12347 Nanuchka IV


*تم تصميم وبناء تلك الزوراق بين عامي 1969/1990


*أطلقت الفئه Nanuchka-III في عام 1984
وتم عمل التحديث الأخير للزورق
Smerch الى
Project 12341 OVOD1
عام 2017/2019


*تتميز تلك الزوراق بأنها مجهزة بشكل جيد من الناحية التسليحيه وتستطيع الاشتباك مع انواع عديدة من الاهداف البحريه والجويه وقدرات هجوم أرضية
*الزوراق مخصصه للعمل وحمايه المناطق الساحليه

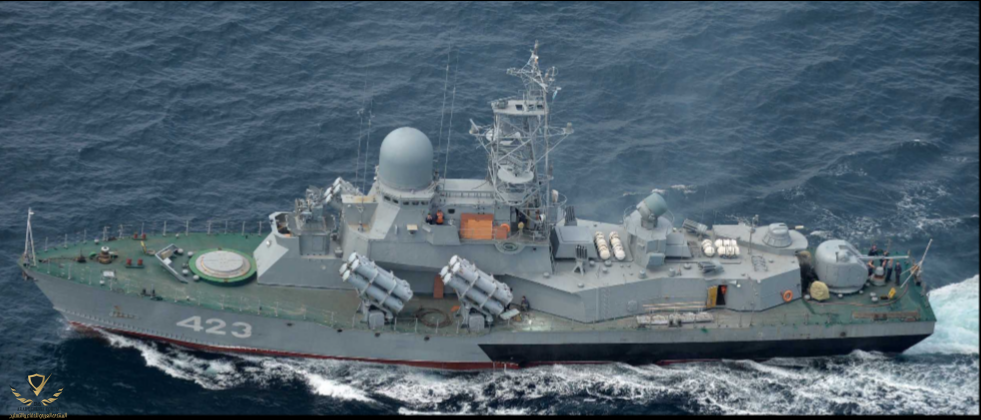

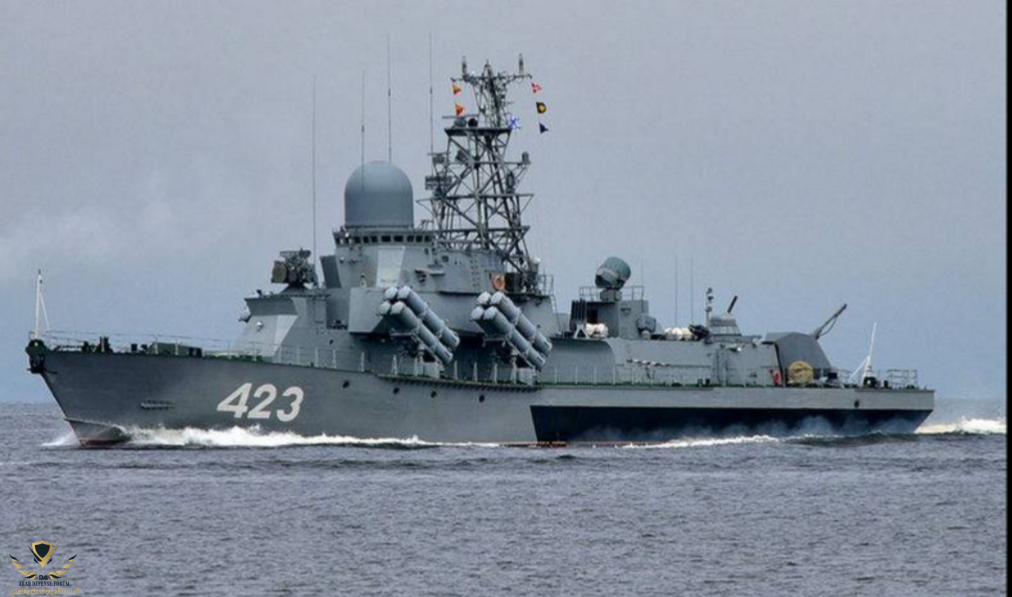

*شمل التحديث على بعض أنظمه الاستشعار وكذلك الأسلحة الرئيسية حيث تم تزويد الزورق بمخالب صاروخيه حديثه 16 صاروخ KH-35U بعد أن كانت مجهزة ب 6صواريخ متقادمه من نوع P_120 Malakhit
وكذلك تم أستبدال المدفع بآخر أحدث نوع AK176MA

***

التسليح

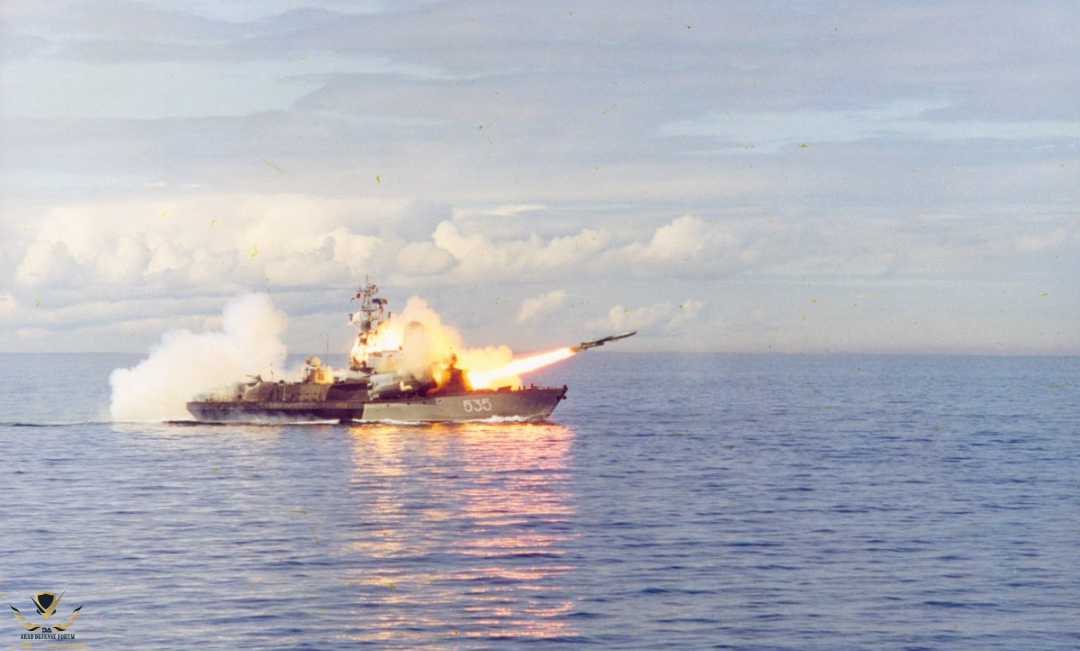

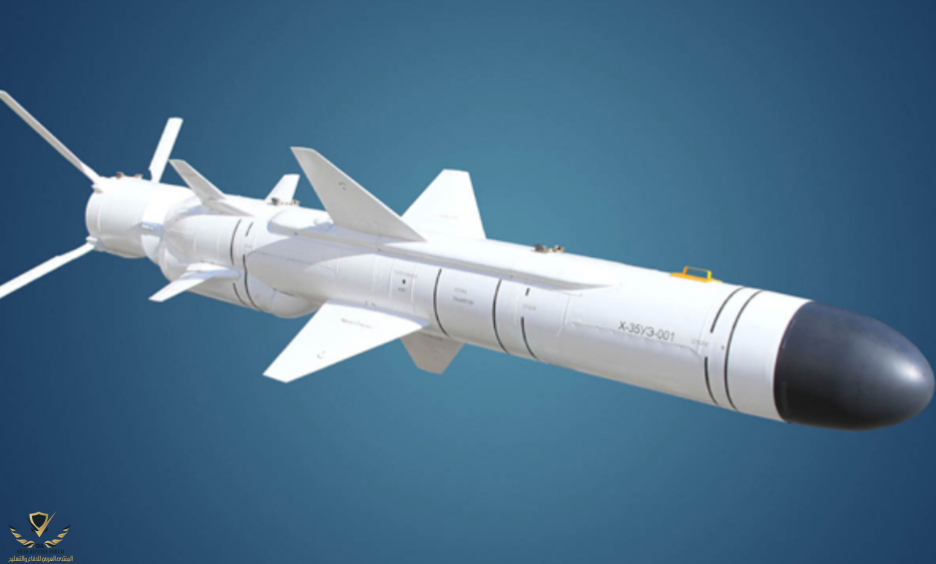

KH.35U Uran

*16 صاروخ كروز سطح سطح /سطح أرض

*المدى 300كلم
*السرعه 0.8 ماخ
*الرأس الحربي 145كلغ
*الارتفاع 5/10متر
*التوجيه بالقصور الذاتي ونظام جالينوس وفي المرحلة النهائيه بالتوجيه النشط
*تستطيع الصواريخ مقاومه التشويش العالي وتستطيع كذلك مهاجمه الأهداف الساحليه
**

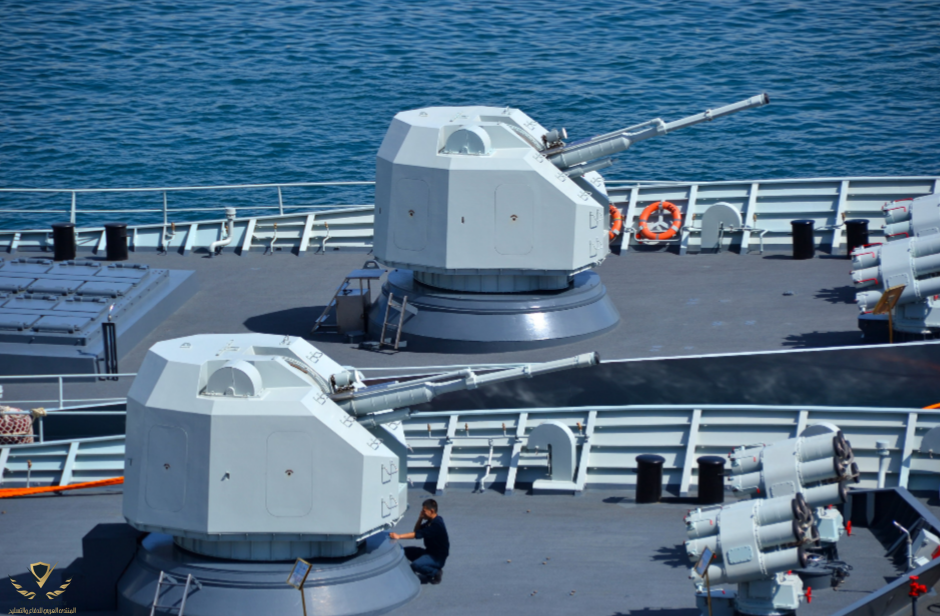

AK-176MA

*مدفع بحري متعدد الأستعمال عيار 76 مم
المدى الفعال 10كلم
يتم توجيه المدفع بالرادار ومع انظمه بصريه
معدل أطلاق النار 120ط/د
152 او316 قذيفه جاهزة للأطلاق

***

الأنظمه الدفاعيه

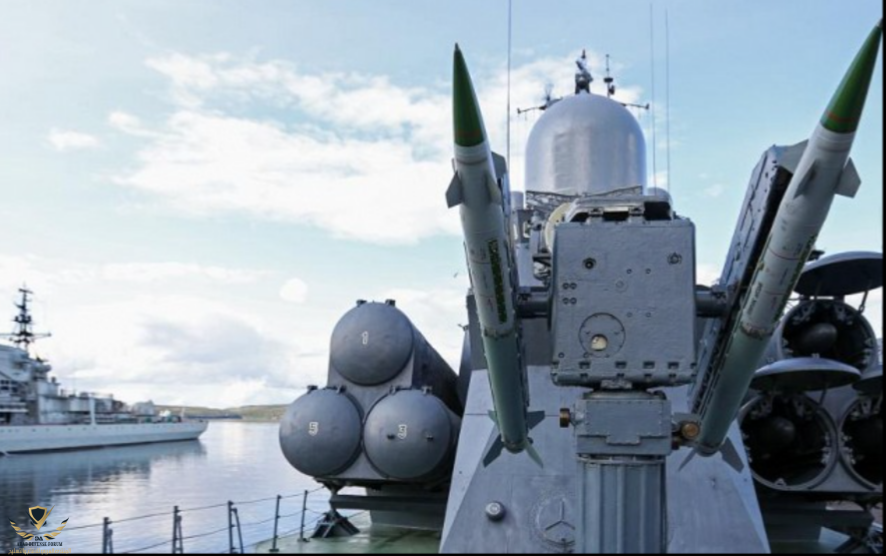

Osa-M SAM system launcher

*نظام دفاع جوي
*تحوي الزورق 20 صاروخ 9M33 مع صاروخين جاهزين للأشتباك
*النظام متموضع في مقدمه الزورق

*الدفاع الجوي مدعم بنظام 4R-33A للتحكم النيراني

*تحمل الزوراق 20 صاروخ 9M33 مع وجود صاروخين جاهزين للأشتباك
*المدة 10 كم
*الارتفاع 5/ 3.5 كم كحد أقصى
توجيه راداري
**

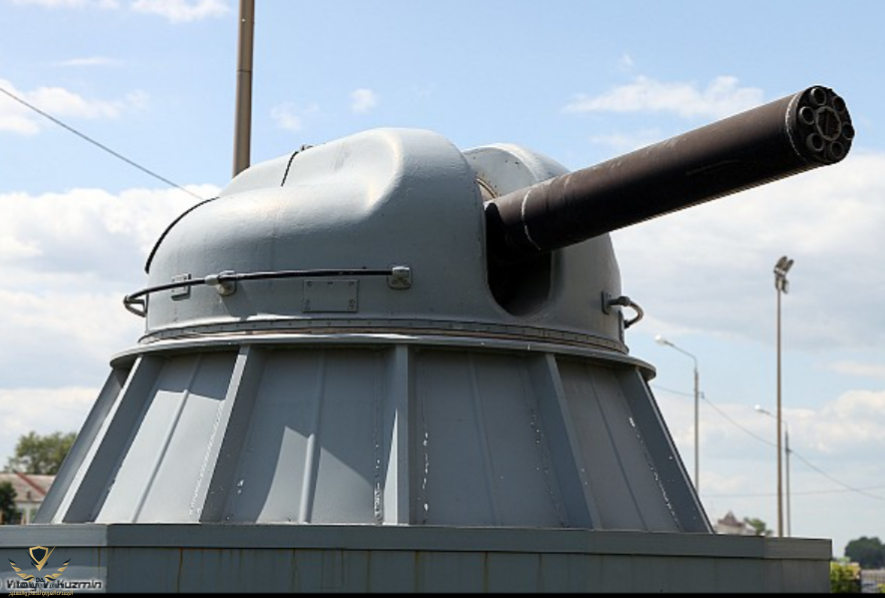

AK-630M

*مدفع عيار 30 سداسي يعمل بشكل آلي موجه بالرادار (Vympel-R2) مع وجود نظام تتبع تلفزيوني
*مدفع متعدد الأستعمال ومهمته الأساسية التصدي للصواريخ الموجهه وكذلك الطائرات مع القدرة على الاشتباك مع مختلف أنواع الأهداف السطحيه والساحليه
*يحمل النظام 3000 طلقه
**

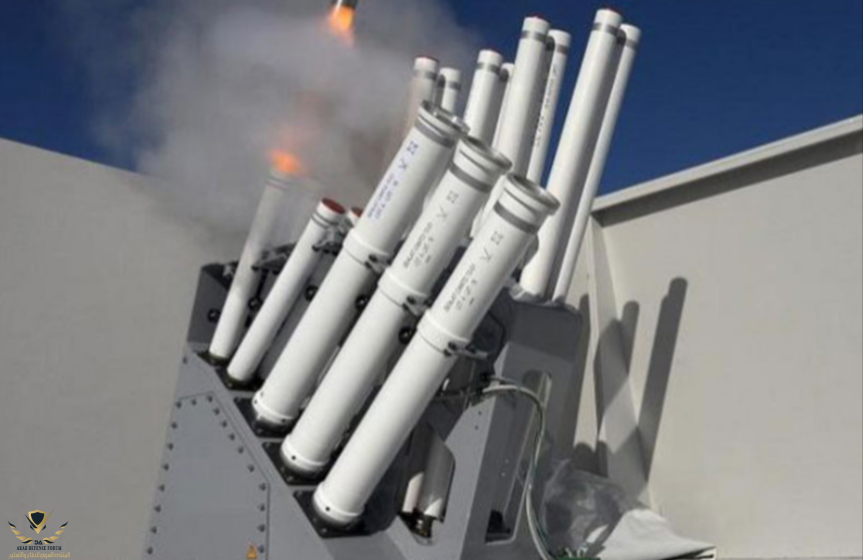

PK-10 Smely launchers

*نظام حمايه ذاتيه تعتمد على أطلاق شراك خداعيه توفر حمايه للزورق من المقذوفات الموجهه بالرادار او بالانظمه البصريه

***

أجهزة الرصد والاستشعار

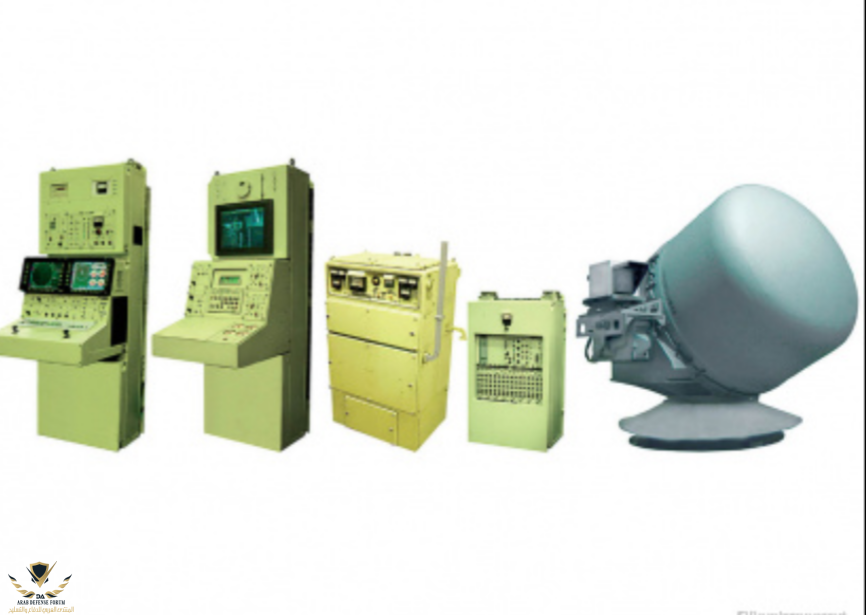

BAGIRA Fire Control System

4R-33A fire control system
Titanit radar complex
Monolit radar complex
(Most, Mayak, Mech, Massiv)
2 MR-144 radars
2 Pechora navigation radars
MRP-11-12 Zaliv reconnaissance
radar
Vympel-R2
Nikhrom-RRM
Nickel-KM IFF
**


*الازاحه 660طن
*الازاحه مع الحموله القصوة 730
*الطول 59.3متر
*العرض 12متر
*الغاطس 3.9متر
*المدى 4600كلم مع سرعه 12 عقدة
*السرعه القصوى 34 عقدة

المحرك

*تم تجهيز الزوارق بثلاثة محركات ديزل M521 بقوة 30000 حصان مع مولد كهربائي بقوة 100كيلو واط
*السرعه القصوى 34 عقدة



Jabbber

أحد الاخوة سأل عن هذا الزورق او الكورفت تحديدا في احد المواضيع

ازاحته بسيطة لكن التسليح ممتاز

أخيرا
موضوع عسكري بعيد عن المهاترات و المناكفات

ده تسليح فرقاطه مش زورق متعرفش الروس بيوفروا مكان لكل التسليح ده ازاى

صراحة لا تنافس القطع البحرية الروسية سو نظيرتها الامريكية من حيث الكثافة النيرانية الهائلة

القطع الليبيه من هذا النوع دمرتها غارات الناتو ولم تعد موجودة

القطع الليبيه من هذا النوع دمرتها غارات الناتو ولم تعد موجودة

ليبيا كانت تمتلك النوع
Nanuchka II بعدد 4 فقدت احداها خلال هجوم امركي واثنتان خلال هجمات الناتو وواحدة لازالت موجودة

انا لو من بوتين أحتج بعد الهدية ( زورق مولينيا ) ورايح يشترى تسليح بحرى من المانيا وفرنسا وايطاليا وسايب روسيا :giggle:
