المدفع البحري AK 130

Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,394
التفاعلات
19,780 217 0


قهوة المساء


تاريخ اليوم 1/1/2021
هذا أول موضوع لي في هذا العام بعد أنقطاع طويل
عام 2020 كان عاما مأساويا بأمتياز

حيث أجتاح فايروس كورونا العالم والضحايا بالملايين وأنخفضت أسعار النفط بشكل كبير وأهتز الأقتصاد العالمي ومع بدايه العام الجديد فنحن أمام تباشير أنتهاء تلك الازمه العالميه
***


(AK 130)


* AK 130 هو نظام مدفعي متكامل مخصص للمدمرات والفرقاطات الروسيه يعتبر هذا البرج أحد أثقل الأبراج العامله في الوقت الراهن والغير مأهوله يعمل هذا البرج بشكل آلي ومجهز بنظام تلقيم


*بدايه التصميم 1976 لصالح المدمرات و الفرقاطات السوفيتيه
* تاريخ دخول الخدمة 1982
*وزن النظام بالكامل 8 طن



*يتكون البرج من مدفع مزدوج عيار 130ملم


*المدفع مشتق من المدفع السوفيتي M46

*الهدف من أزدواجيه المدفع هو تحقيق معدل أطلاق نار عالي بعد أن كان البرج مجهزا بمدفع واحد فقط


*يمكن لهذا البرج ضرب الأهداف البحريه وحتى الأهداف الطائرة وكذلك الساحليه بدقه عاليه


* تم تجهيز البرج بنظام توجيه متكامل ومجهز برادار خاص نوع MR-184 للتوجيه والتحكم النيراني
وهو رادار ثنائي النطاق. يمكنه تتبع واستهداف هدفين

*المدى 75 كم
*مدى التتبع 40كلم

*يحتوي نظام التوجيه كذلك على حاسوب بالستي ومصحح دقه القذائف ونظام توجيه ليزري مع قناة رؤيه تلفزيونيه ونظام مقاوم للتشويش


* تصل مدى القذائف حتى 23كلم ضد الأهداف البحريه والى 15 كلم ضد الطائرات و8كلم ضد الصواريخ


* يرتفع المدفع حتى 80 /85درجه
*يستطيع البرج تحقيق كثافه نيرانيه حتى 70 قذيفه في الدقيقة أو 35 قذيفه لكل مدفع

* تتم تبريد المدافع بالماء


*يحمل نظام التلقيم ما مجموع 150/180قذيفه جاهزة الرمي أسفل البرج


* يعمل AK-130 لدى البحرية الروسية اليوم على مدمرات فئة Sovremenny و Udaloy II والطرادات فئة Slava و Kirov.

والزبون الوحيد خارج روسيا لهذا البرج هو الصين التي تستخدم AK-130 على المدمرات فئة Sovremenny.




Jabbber



إنضم
14 سبتمبر 2016
المشاركات
9,130
التفاعلات
34,642 176 0


قهوة المساء

مشاهدة المرفق 339006

تاريخ اليوم 1/1/2021
هذا أول موضوع لي في هذا العام بعد أنقطاع طويل
عام 2020 كان عاما مأساويا بأمتياز

حيث أجتاح فايروس كورونا العالم والضحايا بالملايين وأنخفضت أسعار النفط بشكل كبير وأهتز الأقتصاد العالمي ومع بدايه العام الجديد فنحن أمام تباشير أنتهاء تلك الازمه العالميه
***

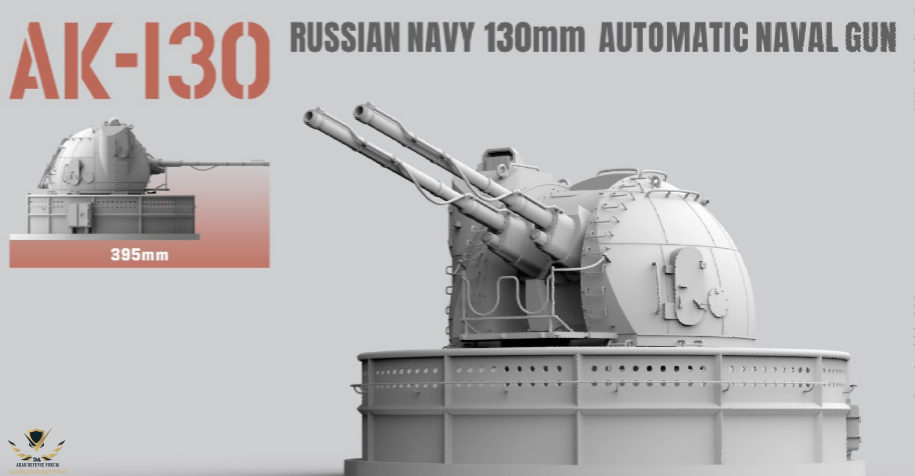

(AK 130)
مشاهدة المرفق 339007

* AK 130 هو نظام مدفعي متكامل مخصص للمدمرات والفرقاطات الروسيه يعتبر هذا البرج أحد أثقل الأبراج العامله في الوقت الراهن والغير مأهوله يعمل هذا البرج بشكل آلي ومجهز بنظام تلقيم

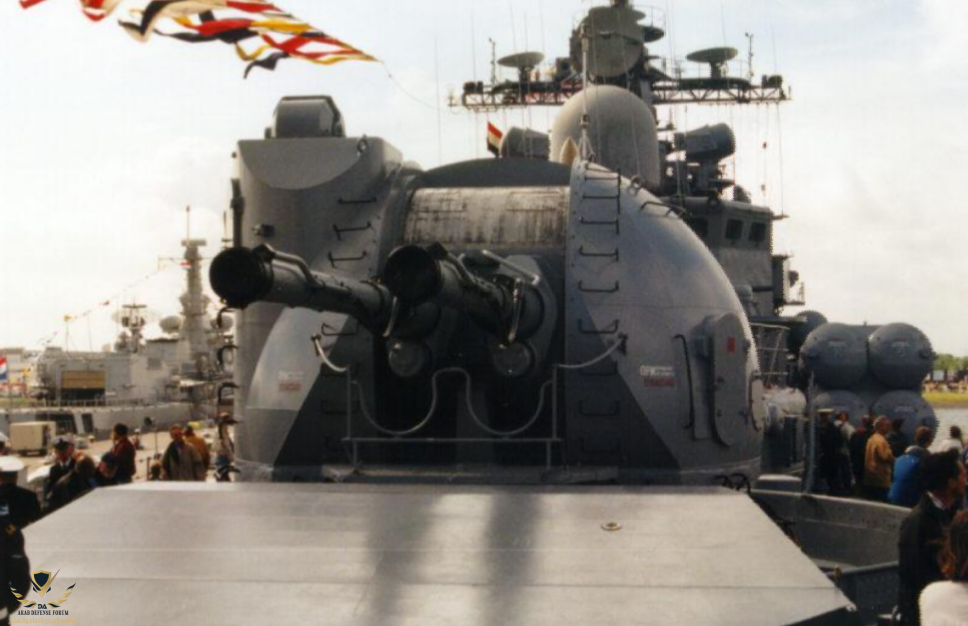

مشاهدة المرفق 339018
*بدايه التصميم 1976 لصالح المدمرات و الفرقاطات السوفيتيه
* تاريخ دخول الخدمة 1982
*وزن النظام بالكامل 8 طن

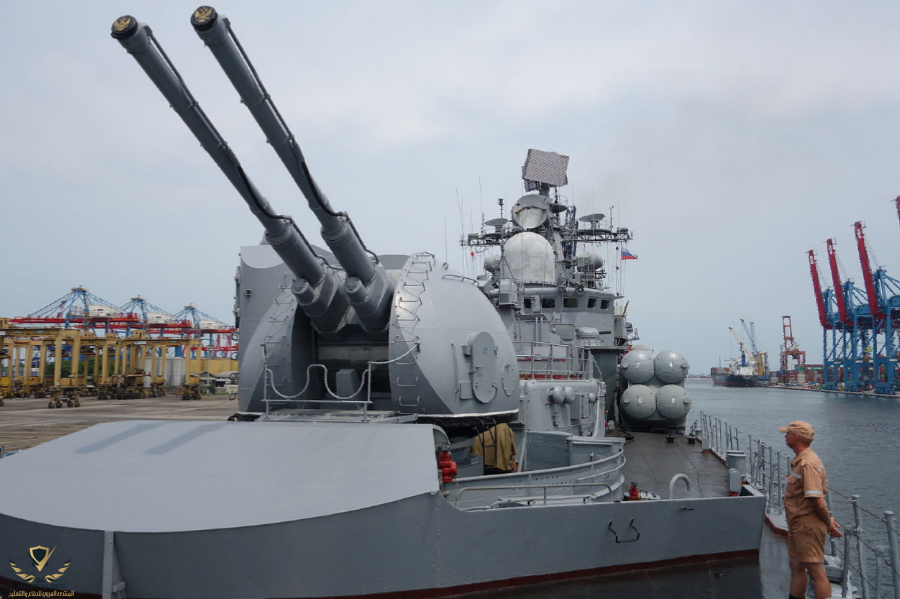

مشاهدة المرفق 339008
*يتكون البرج من مدفع مزدوج عيار 130ملم

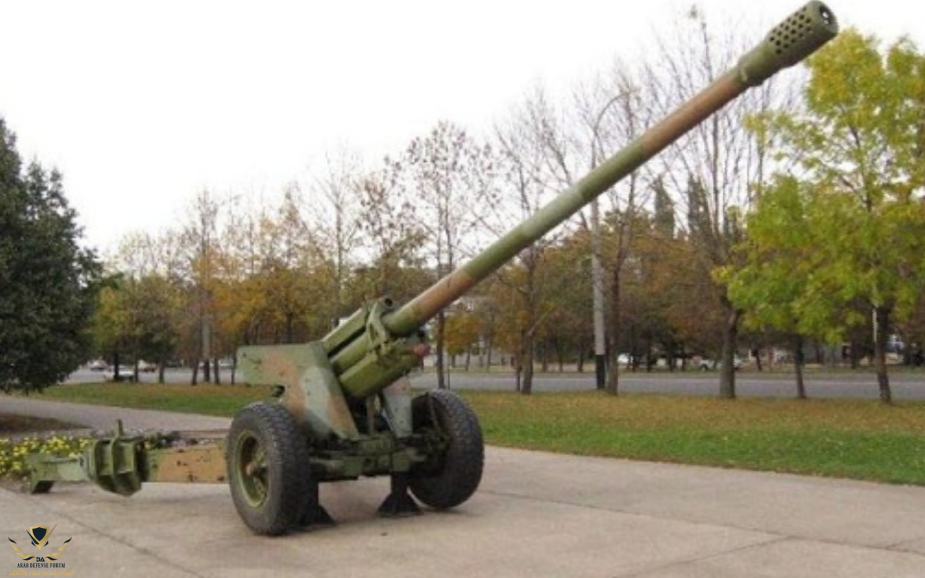

مشاهدة المرفق 339009
*المدفع مشتق من المدفع السوفيتي M46

*الهدف من أزدواجيه المدفع هو تحقيق معدل أطلاق نار عالي بعد أن كان البرج مجهزا بمدفع واحد فقط

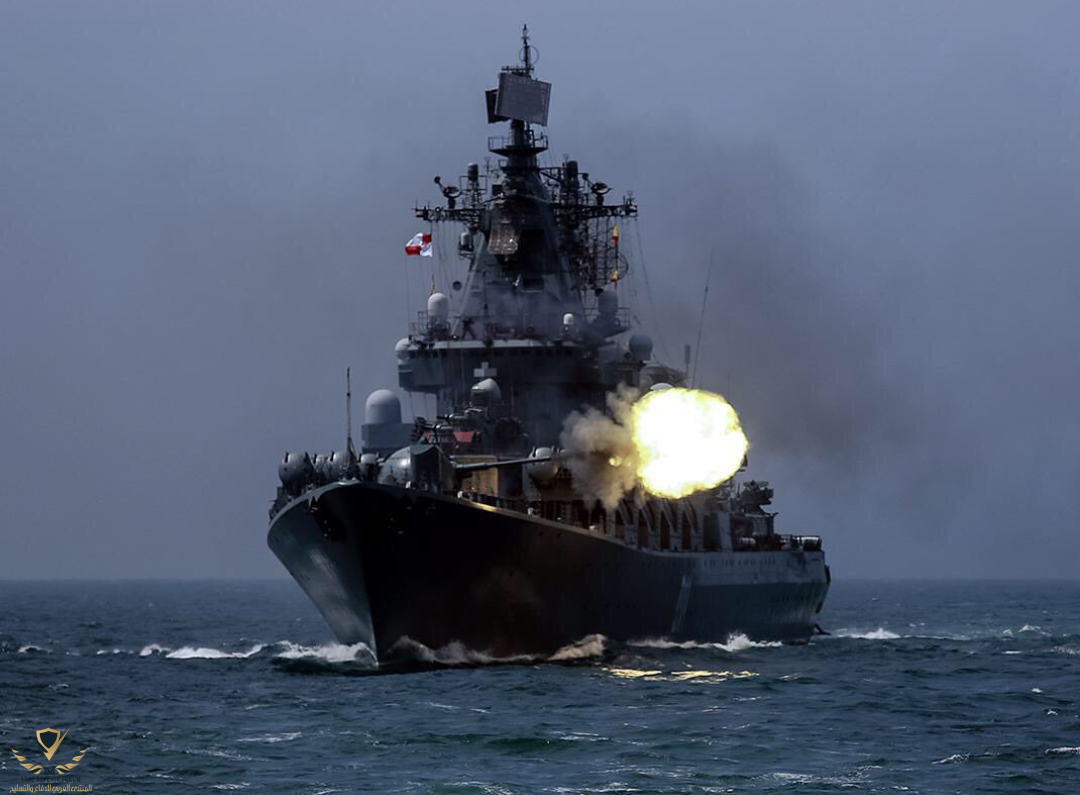

مشاهدة المرفق 339013
*يمكن لهذا البرج ضرب الأهداف البحريه وحتى الأهداف الطائرة وكذلك الساحليه بدقه عاليه

مشاهدة المرفق 339010

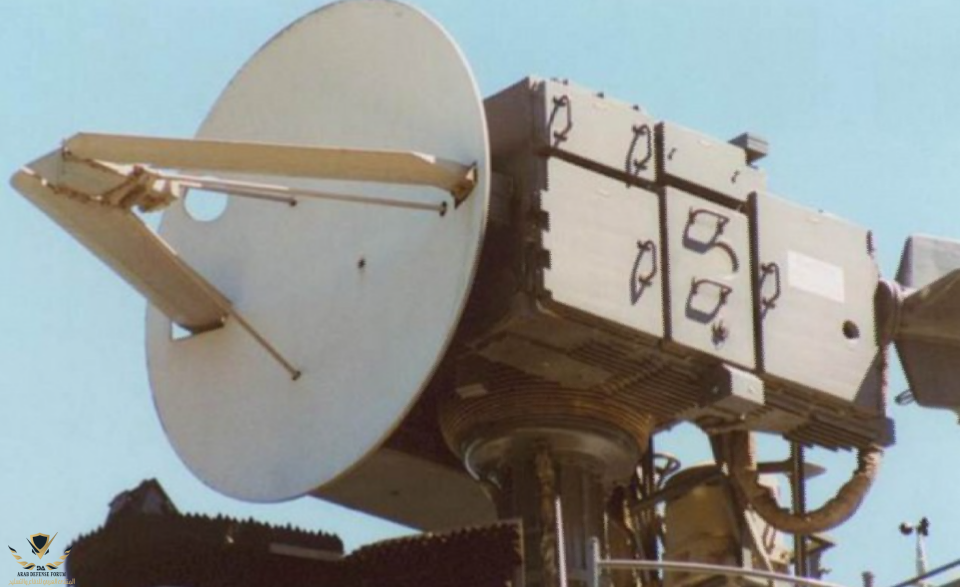

* تم تجهيز البرج بنظام توجيه متكامل ومجهز برادار خاص نوع MR-184 للتوجيه والتحكم النيراني
وهو رادار ثنائي النطاق. يمكنه تتبع واستهداف هدفين

*المدى 75 كم
*مدى التتبع 40كلم

*يحتوي نظام التوجيه كذلك على حاسوب بالستي ومصحح دقه القذائف ونظام توجيه ليزري مع قناة رؤيه تلفزيونيه ونظام مقاوم للتشويش

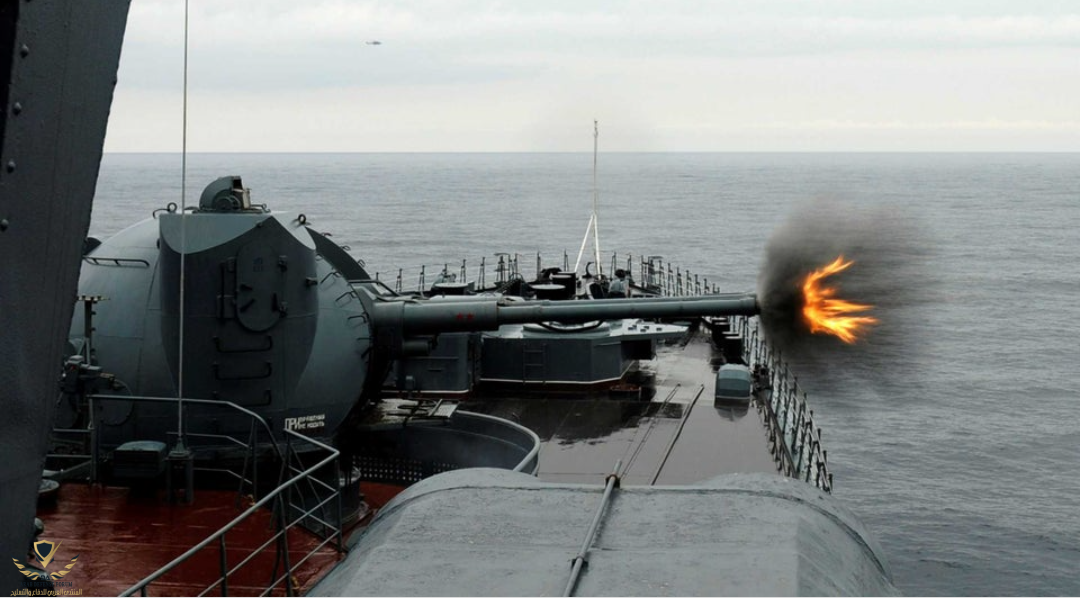

مشاهدة المرفق 339011
* تصل مدى القذائف حتى 23كلم ضد الأهداف البحريه والى 15 كلم ضد الطائرات و8كلم ضد الصواريخ

مشاهدة المرفق 339012

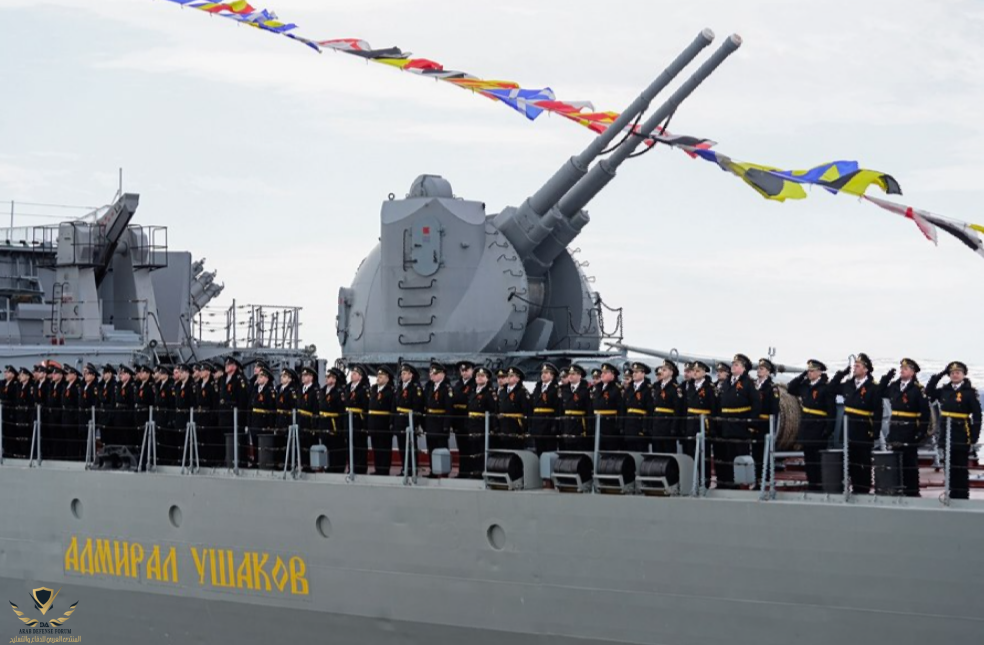

* يرتفع المدفع حتى 80 /85درجه
*يستطيع البرج تحقيق كثافه نيرانيه حتى 70 قذيفه في الدقيقة أو 35 قذيفه لكل مدفع
مشاهدة المرفق 339016

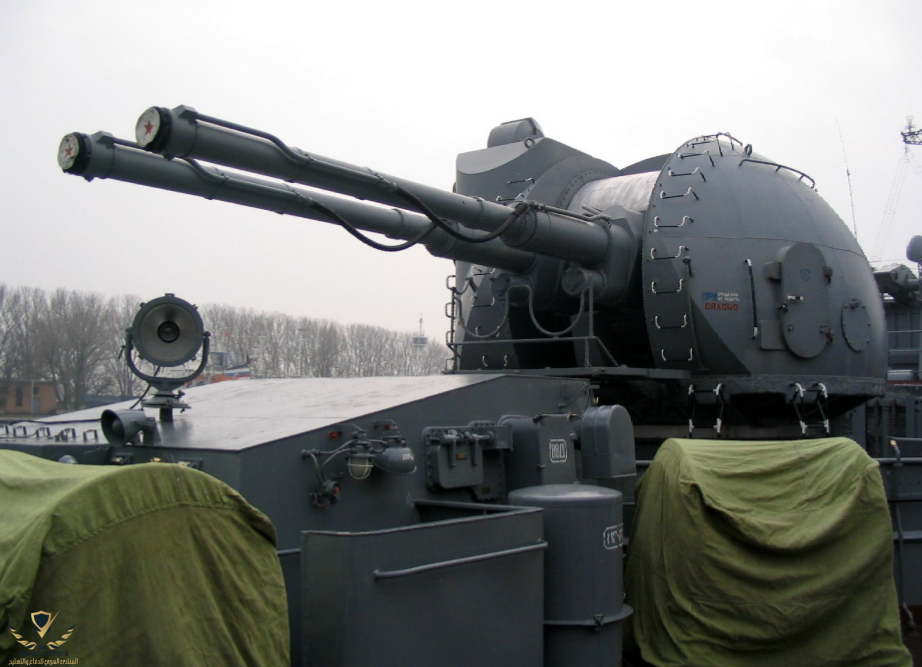

* تتم تبريد المدافع بالماء

مشاهدة المرفق 339019

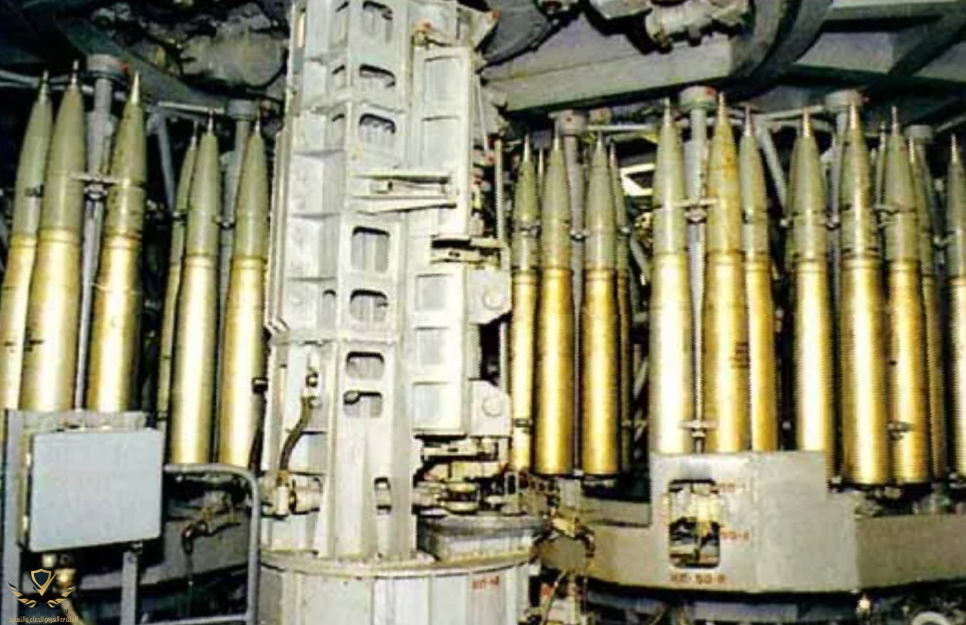

*يحمل نظام التلقيم ما مجموع 150/180قذيفه جاهزة الرمي أسفل البرج

مشاهدة المرفق 339014

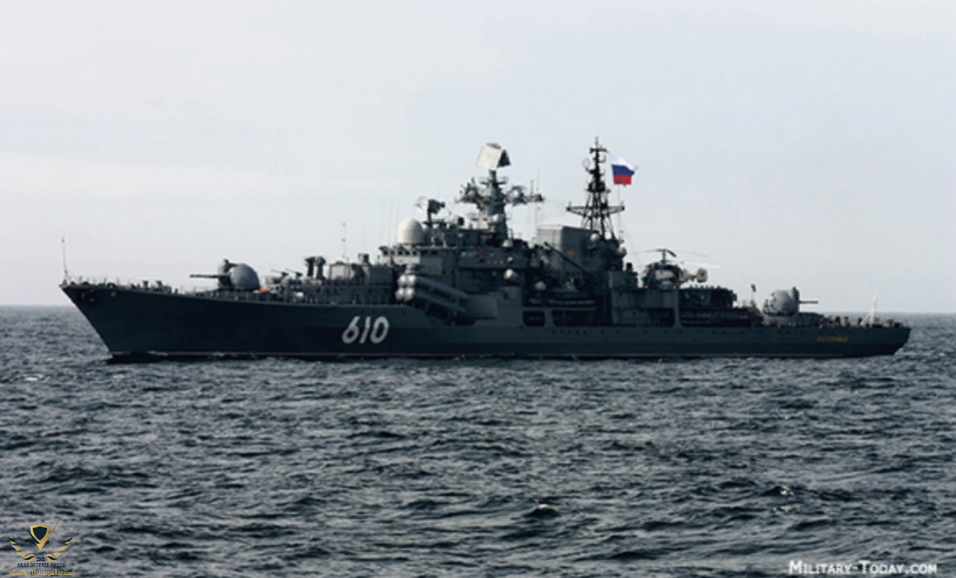

* يعمل AK-130 لدى البحرية الروسية اليوم على مدمرات فئة Sovremenny و Udaloy II والطرادات فئة Slava و Kirov.

والزبون الوحيد خارج روسيا لهذا البرج هو الصين التي تستخدم AK-130 على المدمرات فئة Sovremenny.




Jabbber





m2abuassi

طاقم الإدارة
مـراقــب عـــام
إنضم
13 يوليو 2008
المشاركات
4,679
التفاعلات
18,679 236 0
مشكور يا جابر عل موضوعك المميز.
وحمدلله عل السلامة .


QRPS

عضو
إنضم
31 مارس 2019
المشاركات
940
التفاعلات
1,732 11 0
الدولة
Saudi Arabia
المدافع في السفن اصبحت من اسلحة رئيسية في الحرب العالمية الثانية الى الى اسلحة غير رئيسية في هذا العصر. و انتهت البوارج من الخدمة في نهاية التسعينات.

لمن لا يعلم ماهي البارجة البارجة هي اكبر القطع البحرية بعد حاملات الطائرات في التاريخ وهي تعتمد على المدافع زي ماهو في الصورة

و انتهت كل البوارج من الخدمة في هذا العصر واصبحت الأسلحة الرئيسية هي الصواريخ بدلا من المدافع و اصبحت المدافع اسلحة جانبية

ملخص مقصد كلامي ان الروس مازالت عقيدتهم قديمة و لا تطورت وخصوصا في السفن

إنضم
26 فبراير 2012
المشاركات
25,862
التفاعلات
46,498 108 0
الدولة
Saudi Arabia
المدافع في السفن اصبحت من اسلحة رئيسية في الحرب العالمية الثانية الى الى اسلحة غير رئيسية في هذا العصر. و انتهت البوارج من الخدمة في نهاية التسعينات.

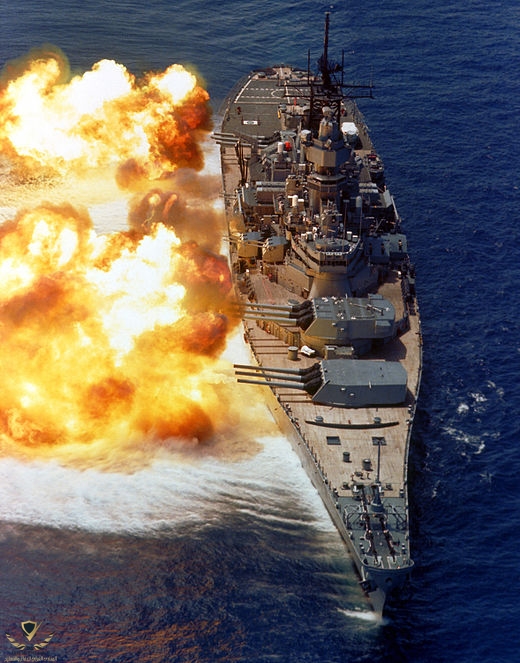

لمن لا يعلم ماهي البارجة البارجة هي اكبر القطع البحرية بعد حاملات الطائرات في التاريخ وهي تعتمد على المدافع زي ماهو في الصورة
مشاهدة المرفق 339103
و انتهت كل البوارج من الخدمة في هذا العصر واصبحت الأسلحة الرئيسية هي الصواريخ بدلا من المدافع و اصبحت المدافع اسلحة جانبية

ملخص مقصد كلامي ان الروس مازالت عقيدتهم قديمة و لا تطورت وخصوصا في السفن

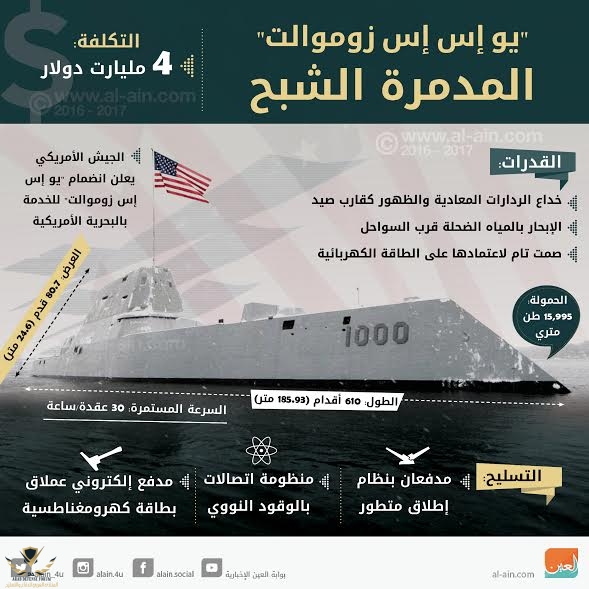

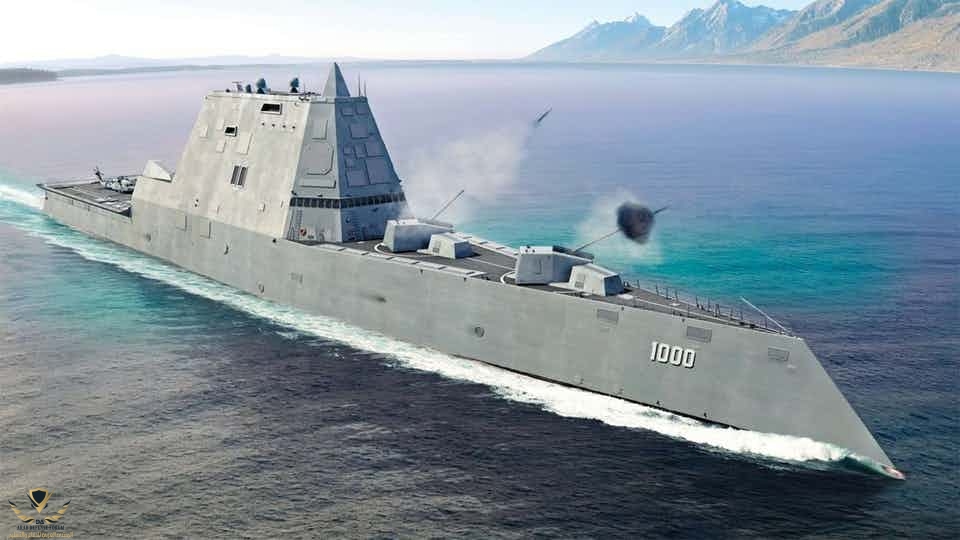

الان امريكا ادخلتنا عصر مدفع ١٥٥ ملم على المدمره زوماولت







Jabbber

صقور الدفاع
إنضم
17 يوليو 2017
المشاركات
8,394
التفاعلات
19,780 217 0
المدافع في السفن اصبحت من اسلحة رئيسية في الحرب العالمية الثانية الى الى اسلحة غير رئيسية في هذا العصر. و انتهت البوارج من الخدمة في نهاية التسعينات.

لمن لا يعلم ماهي البارجة البارجة هي اكبر القطع البحرية بعد حاملات الطائرات في التاريخ وهي تعتمد على المدافع زي ماهو في الصورة
مشاهدة المرفق 339103
و انتهت كل البوارج من الخدمة في هذا العصر واصبحت الأسلحة الرئيسية هي الصواريخ بدلا من المدافع و اصبحت المدافع اسلحة جانبية

ملخص مقصد كلامي ان الروس مازالت عقيدتهم قديمة و لا تطورت وخصوصا في السفن

عزيزي لا غنى عن تلك المدافع الى اليوم بعض الأهداف لا يمكن التعامل معها بالصواريخ وتتم الاستعانه بالمدافع سريعه الطلقات

ذكرتني بكلامك بالامريكان لما استغنوا عن المدافع في مقاتلاتهم للإشتباكات الجوية واكتفوا بصواريخ الجو جو ولكن تورطوا في الاشتباكات القريبه وراحوا رجعوا المدافع مرة ثانيه

وبالنسبه للبحريه الروسيه فتسليحهم الصاروخي شيطاني ومرعب في قطعهم البحريه وليس كما تقول لازالو محتفظين بالعقيدةالقتاليه القديمة للطرادات والاعتماد على المدافع


QRPS

عضو
إنضم
31 مارس 2019
المشاركات
940
التفاعلات
1,732 11 0
الدولة
Saudi Arabia

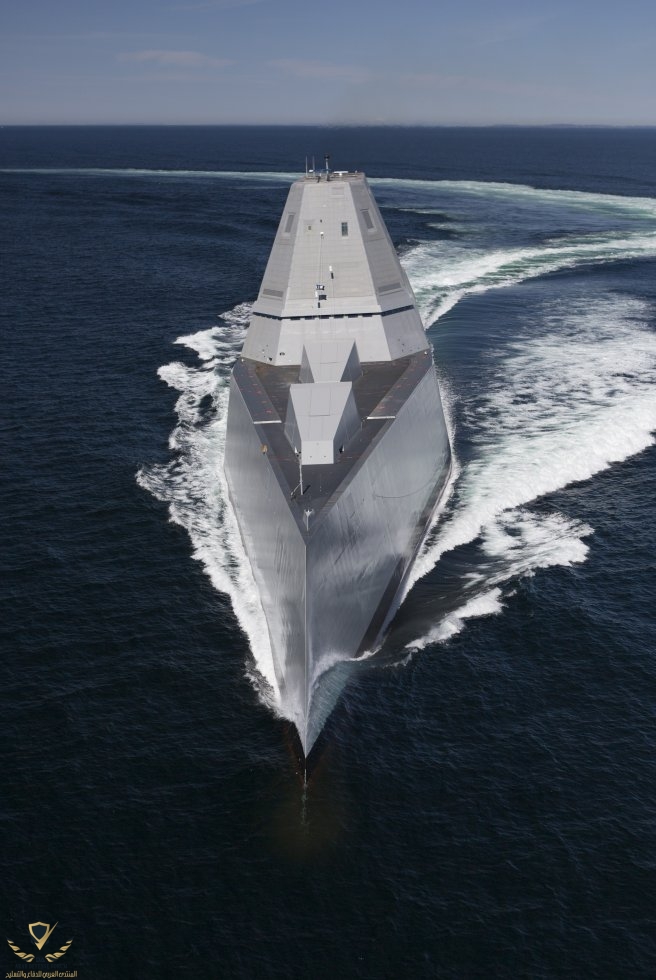

ومع ذلك تم تجهيزها بمدفعين عيار ١٥٥ !
زيادة الخير خيرين. اذا ماتدري هي اكبر مدمرة لدى الجيش الأمريكي يعني فيه مساحة كبيرة لصواريخ

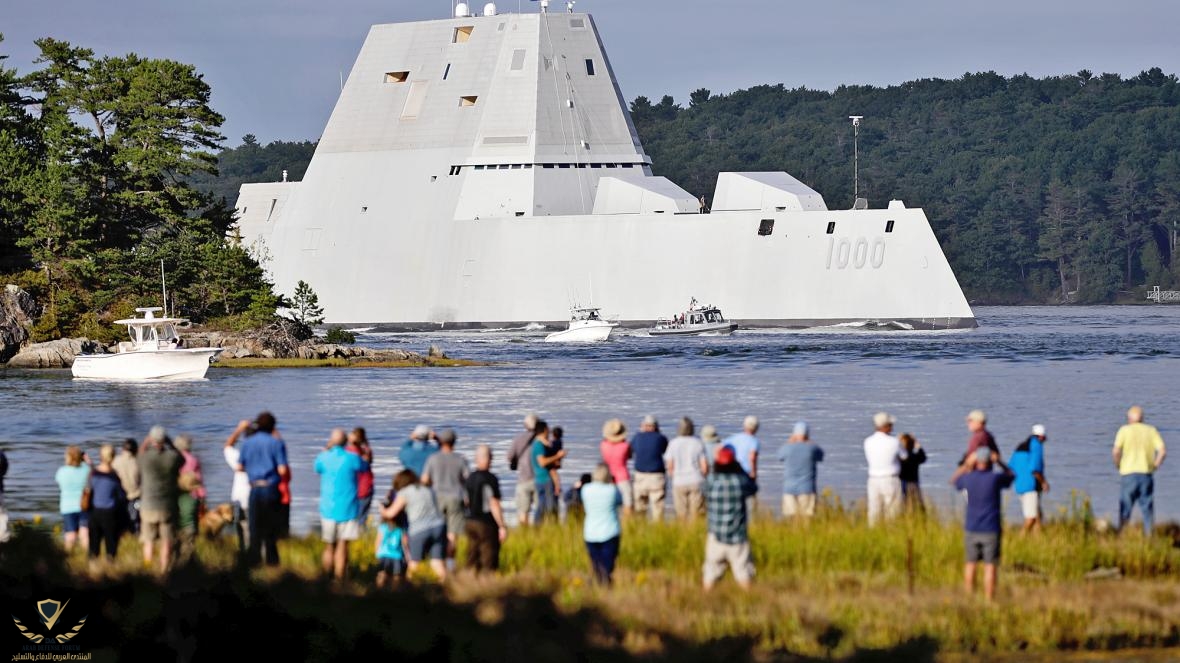

بس عشان تعرف حجمها شف ذي الصور
