وصول الفرقاطة الجلالة لقاعدة الإسكندرية البحرية

[برومثيس.]

وما نوع الطائرات التي سو ف تتواجد بها

ممكن يحطو عليها اتاك
بس لما يلقولها محرك

سوري اندمجت شوية



[الأسد الأمازيغي]

وما نوع الطائرات التي سو ف تتواجد بها

أتوقع رجوع المياه لمجاريها مع الأمريكان مع الرئيس الجديد، هم ناس تابعة مصلحة



[الجوكر 88]

الصين الان ليس كالسابق
لا يوجد امامنا ف الغواصات سوي الصين او فرنسا
المانيا صعب جدا واسرائيل لن تسكت كما ف الصفقه السابقه (4 غواصات تايب قعدنا نتفاوض فيهم 10 سنين) وخدناها بدون aip

الغواصات اخر حاجه إن شاء الله وكمان فيه حاجه كده ذكرتها هيلاري بمذكرتها اسمها ذئاب البحر والكلام الي هقوله ده من غير مصادر وممكن يكون لا أساس له من الصحه هو مجرد نقاش وليس إلا حتي تظهر الحقيقه كبداية كده شعار سلاح الغواصات (فداء استطلاع سريه ) أما موضوع ذئاب البحر ده ما هو إلا غواصات قزميه بعدد غير معروف سهله الحركه ومسلحه بعدد4 طوربيدات وسونارات سلبيه وإيجابية وضفادع بشريه ومكان خروجها أيضا ولها صولات وجولات ناجحه جدا بس عشان محدش يقول هبد أنا مش متاكد



[الجوكر 88]

أتوقع رجوع المياه لمجاريها مع الأمريكان مع الرئيس الجديد، هم ناس تابعة مصلحة

ممكن اخي كل شي جايز بالسياسة بس مع بايدن معتقدش ده جايله وعنيه حمرا



[نمر]

مشاء الله تبارك الله
مليار مبروك للاشقاء في مصر
في الحقيقة هذه الحقبه الذهبية للجيش المصري في التسليح .. أسلحة نوعية وبكثافة عالية
اعتقد صفقات عهد السيسي ستسجل في تاريخ القوات المسلحة المصرية بزمن المعجزات الكتير اوي

حد يمسك السيسي يكلمه هدي شويه مافيش حاجه فاضله ينفع نشتريها



[نمر]

بسم الله مشاء الله الطليانه فضو برج الكرونوس تماما مفيش حاجة ماتشلتش .. بيبرق ... اه يا ولاد ال *****
ملاحظ ان منصات الاوتومات في المنتصف لم تركب بعد
و معتقدش حصل تعديل على خلايا الاطلاق للاستر دا شئ كويس
ملاحظ كمان ان طريقة بناءها افضل من الفريم الفرنسي كا هيكل .. حاسسها more rigid و الالواح مفهاش غلطة مشاء الله

فرنسا موجوده



[الجوكر 88]

مشاء الله تبارك الله
مليار مبروك للاشقاء في مصر
في الحقيقة هذه الحقبه الذهبية للجيش المصري في التسليح .. أسلحة نوعية وبكثافة عالية
اعتقد صفقات عهد السيسي ستسجل في تاريخ القوات المسلحة المصرية بزمن المعجزات الكتير اوي

حد يمسك السيسي يكلمه هدي شويه مافيش حاجه فاضله ينفع نشتريها

لا والله لسه كتير اخي ياريت صفقه اللنشات علي غرار فلج الاماراتي



[🇪🇬 مصري وأفتخر 🇪🇬]

فرقاطة الأغراض العامة الإيطالية من الفئة فريم بيرجامينى Fremm Bergamini Class GP

تم الإعلان أمس عن موافقة الحكومة الإيطالية على بيع عدد 2 فرقاطة أغراض عامة من الفئة فريم برجاميني كلاس ذات القدرات المعززة لمهام الدفاع الجوي لصالح القوات البحرية المصرية بقيمة 1.2 مليار يورو كجزء من صفقة كبرى سميت بصفقة القرن العسكرية المصرية الإيطالية و التى بمقتضاها ستحصل مصر على 6 فرقاطات من الفئة فريم بيرجامينى و 20 قطعة بحرية أخرى لم يتضح الطراز حتى الأن (قد تكون فرقاطات أو كورفيتات أو لنشات صواريخ) بالإضافة إلى 24 طائرة مقاتلة من طراز يوروفايتر تايفون و 24 طائرة تدريب قتالية من طراز إيرماكى M-346 بالإضافة إلى قمر إستطلاع و تصوير ردارى و معدات أخرى

و بموجب الإتفاق ستحصل القوات البحرية المصرية على الفرقاطتين سبارتاكوس سكيرجات Spartaco Schergat و إميليو بيانكي Emilio Bianchi اللتين كانتا مخصصتين للقوات البحرية الإيطالية (لم يدخلا الخدمة فيها حتى لا يصطاد أحدهم فى الماء العكر)

إليكم أقوى تقرير شامل و مفصل عن المدمرة الجديدة الوافدة للخدمة فى القوات البحرية المصرية

• الفرقاطة الإيطالية Fremm Bergamini فريم برجاميني تنتمي في الأصل لمشروع الفرقاطة الأوروبية المتعددة المهام Frigate European Multi-Mission (FREMM) Class المشترك بين فرنسا و إيطاليا ، يوجد منها إصداراين نسخة متعددة مهام تعرف بنسخة الأغراض العامة GP General Purpose و نسخة أخري مخصصة لمهام مكافحة الغواصات تعرف بـ ASW Anti-Submarine Warfare ، تعمل الفرقاطة Fremm في البحرية الإيطالية حالياً بعدد 8 فرقاطات

• تتميز نسخة الأغراض العامة بمنظومتها الرادارية القوية و المتعددة التي تشمل رادار رئيسي من نوع AESA إيسا المتطور الذي يتميز بصعوبة التشويش عليه من الأنظمة المعادية و أنظمتها الإلكترونية المتطورة و تسليحها الثقيل المتمثل في صواريخ Aster إستر المتوسطة و البعيدة المدي عالية الدقة المضادة للأهداف الجويه المختلفة و الصواريخ المضادة للسفن و الأهداف البرية الساحلية و الطوربيدات المضادة للغواصات بخلاف المدافع الحديثة الثقيلة

• عملية إنتاج الفرقاطات من هذه الفئة تمت بواسطه شركة Fincantieri الإيطالية لبناء السفن

• المهام :
▬▬▬

1) الدفاع الجوي و صد الهجمات الصاروخية المعادية

2) مرافقة و حماية حاملات الطائرات المقاتلة و حاملات المروحيات

3) مكافحة السفن و الغواصات

4) ضرب الأهداف البرية الساحلية

5) الدعم النيراني للقوات في البحار و المحيطات

• المواصفات العامة :
▬▬▬▬▬▬▬

1) الإزاحة القصوي : 6900 طن

2) الطول : 144.6 متر

3) العرض : 19.7 متر

4) الغاطس : 5 متر قابل للزيادة

5) السرعة القصوي : 56 كم / الساعة بإستخدام المحركات الغازية التوربينية و الديزل معاً

6) المدي : 12.4 ألف كم

7) الطاقم : 145 فرد

8) الطاقة الإستيعابية : 200 فرد

9) البقائية : 45 يوم

• الدفع :
▬▬▬

• منظومة دفع Propulsion System من طراز CODLAG تعمل بالديزل كهرباء و الغاز Combined Diesel-Electric And Gas علي النحو التالي :

محرك غازي توربيني طراز Avio-GE LM2500+G4 يولد قوه دفع تقدر بـ 42.9 ألف حصان من إنتاج شركة General Electric الأمريكية

نظام دفع صامت / هاديء Silent Propulsion System معروف بـ Integrated Electric Propulsion IEP يعمل بنمط السرعة المنخفضة Low-Speed Mode عبارة عن نظام دفع كهربي يعتمد علي محركات / مولدات الديزل في توليد الطاقة الكهربائية التي تستخدمها المحركات الكهربائية في تحريك المراوح الدافعة للفرقاطة بدلاً من الدفع الميكانيكي التقليدي و الذي يستخدم طاقة المحركات المذكورة في تحريك التروس و هو ما يولد بصمة ضوضائية ملحوظة و بهذه الطريقة يعمل نظام الدفع الكهربي علي تقليل البصمة الصوتية و أيضاً الحرارية للفرقاطة يمنحها قدرة عالية في تنفيذ المهام التي تتطلب أقصي درجات الصمت و يتكون من الأتي :

2 محرك دفع كهربائي Electric Propulsion Motors كل محرك يولد قوة دفع تقدر بـ 3352.5 بإجمالي قوة دفع تقدر بـ 6705 ألف حصان

4 مولدات ديزل Diesel Generator Sets كل مولد يولد قوة دفع تقدر بـ 2816.1 بإجمالي قوة دفع تقدر بـ 11.2 ألف حصان

• تصل الفرقاطه للسرعة القصوي فى حال تشغيل المحركات الغازية التوربينية و الديزل معاً

• نظام إدارة المعارك :
▬▬▬▬▬▬▬▬

نظام إدارة المعارك Combat Management System مثبت أسفل البرج من طراز Athina و يتكون من نظام معالجة البيانات و أنظمة المراقبة و توجيه الأسلحة و أنظمة الملاحة و مجموعة متكاملة من أنظمة الإستشعار و يتولي إدارة جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفة من إنتاج شركة Selex الإيطالية

• صور لنظام Athina و موقعه علي الفرقاطة :





• الرادارات :
▬▬▬▬▬

• أولاً : رادار أمامي رئيسي مثبت داخل قبة أعلي منصة الفرقاطة من طراز Spy-790 EMPAR MFRA Multi-Function Radar Active من إنتاج شركه Selex الإيطالية متعدد الوظائف / كشف و تتبع (جوي _ سطحي + توجيه الأسلحة) ثلاثي الأبعاد 3D يعمل علي النطاق الترددي C-Band بزاويه 360 درجه ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) و هو نسخة مطورة من رادار الـ EMPAR ذو مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array PESA العامل علي مدمرات Horizon الإيطالية الفرنسية الشهيرة و يتميز بقدرته علي رصد الأهداف المحلقة علي الإرتفاعات المنخفضة Low Altitude Targets و تتبع 300 هدف معادي و توجيه صواريخ Aster-30 لمداها الأقصي المقدر بـ 100 : 120 كيلومتر ، الرادار يمكنه تتبع الطائرات Aircrafts من مسافة 120 : 150 كيلومتر و الصواريخ Missiles من مسافة 25 كيلومتر ، و لم تعلن الشركة المدي الأقصي للرادار و لكنه يمتلك مدي فعال Instrumental Range يفوق 180 كيلومتر ضد الأهداف ذات البصمة الرادارية العالية High RCS Targets و علي ذلك فإن المدي التقريبي الأقصي للرادار هو في حدود 250 كيلومتر

• صور لرادار الـ EMPAR MFRA من خارج القبة و داخلها :





• صورة من داخل نظام إدارة المعارك Athena لنظام التحكم الخاص برادار الـ EMPAR MFRA :



• متاح تزويد الفرقاطة برادار من طراز KRONOS MFRA Multi Functional Naval Radar الجديد و الذي يعد هو الأخر تطويراً لرادار EMPAR MFRA سالف الذكر و يمتلك المميزات و القدرات الأتية :

1) المصنع : شركة Selex الإيطالية

2) التصنيف : متعدد الوظائف كشف و تتبع (جوي - سطحي + توجيه الأسلحة)

3) نوع الكشف : ثلاثي الأبعاد 3D

4) النوع : ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA

5) التغطية : 360 درجة

6) سرعة في رد الفعل و تتبع الأهداف المعادية و الإنذار المبكر

7) سرعة الدوران تقدر بـ 60 دورة / الدقيقة

8) يتميز الرادار بسهولة عملية الصيانة

9) يمتلك الردار القدرة على كشف الأهداف ذات المقطع الراداري المنخفض الشبحية و الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصقة لسطح البحر Dedicated Tracking Against Small And Low Visible Target Or Pop-Up Targets, Such As Sea Skimmers

10) يمتلك قدرة تتبع 300 هدف في وقت واحد

11) قدرة توجيه صواريخ Aster 30 للدفاع الجوي بعيده المدي لمداها الأقصي

12) المدي الأقصي : +300 كيلومتر

• صورة لرادار الـ KRONOS MFRA :



• متاح أيضاً تزويد الفرقاطة بوحدة المستشعرات المدمجة الحديثة Integrated Mast من طراز UNIMAST-300 من إنتاج شركة Selex الإيطالية المزودة بعدد 8 هوائيات ثابتة ذات مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) متعددة الوظائف (كشف جوي و سطحي + توجيه) بدلاً من هوائي الرادار الدوار التقليدي عبارة عن 4 هوائيات تعمل علي النطاق الترددي C-Band ثلاثيه الأبعاد 3D مستمدة من رادارت الـ MFRA / KRONOS و 4 هوائيات تعمل علي النطاق الترددي X-Band مخصصة لغرض التوجيه شبه النشط للصواريخ Semi-Active Missile Guidance و كشف الأهداف المعادية علي الإرتفاعات المنخفضة Low Level Survillance ، لم تعلن الشركه مدي المنظومة الرادارية بالتحديد و لكنها علي الأغلب ستزيد عن مدي رادار الـ KRONOS MFRA سالف الذكر ، وحدة المستشعرات المدمجة المذكورة تحتوي أيضاً علي أنظمة الإتصالات Communication Systems و الدعم الإلكتروني Electronic Support Measures ESM و أنظمة الكشف الحرارية / الكهروبصرية Optronic Systems و نظام تعريف الصديق من العدو IFF و وصلات البيانات Data Links

• صورة لوحدة المستشعرات المدمجة UNIMAST-300 :



___________________________________

• ثانياً : رادار أمامي طراز RAN-30X Multi-Mode Radar مثبت أعلي مقدمة البرج و يمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة Selex الإيطالية .

2) التصنيف : رادار مراقبة متعدد الوظائف يعمل علي كشف و تتبع الأهداف الجوية و السطحية و يعمل كرادار ملاحة و يمتلك قدرة التحكم و مراقبة المروحية

3) النطاق الترددي : X-Band

4) نطاق الكشف : 2D ثنائي الأبعاد

5) التغطية : 360 درجة

6) قدرة تتبع 250 هدف في وقت واحد

• يمتلك الرادار 4 أنماط للتشغيل علي النحو التالي :

1) النمط الأول : و فيه يعمل الرادار بمعدل دوران يقدر بـ 15 دورة / الدقيقة لتوفير قدرة كشف و تتبع الأهداف الجوية و السطحية صغيرة الحجم من مسافة تفوق 100 كيلومتر

2) النمط الثاني : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة كشف و تتبع الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر Sea Skimming في جميع الظروف حتي السيئة من مسافة تفوق 25 كيلومتر

3) النمط الثالث : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة العمل كرادار ملاحة Navigation و التحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة Helicopter Approach Control من مسافة تفوق 40 كيلومتر

4) النمط الرابع : و فيه يعمل الرادار بمعدل دوران يقدر بـ 3 دورات / الدقيقة لتوفير قدرة الرصد بعيد المدي Long Range Detection من مسافة تفوق 200 كيلومتر

• صور لرادار الـ RAN-30X :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• ثالثاً : عدد 2 منظومة من طراز NA-25x الرادارية الكهروبصرية للتحكم في نيران المدافع Radar And Optronic Fire Control Systems الأول مثبت علي درجة أعلي مؤخرة البرج و الثاني مثبت علي درجة أعلي مؤخرة هانجر المروحية من إنتاج شركه Selex الإيطالية و مزود بالأتي :

1) رادار Radar يعمل علي الحيز الترددي X-Band (J-Band) .

2) كاميرا تليفزيونية TV Camera .

3) كاميرا حرارية IR Camera .

4) نظام تحديد مسافات بالليزر Laser Range Finder يقدر مداه الأدني بـ 200 متر و الأقصي 20 كم

• صورة توضيحية لمنظومة NA-25x :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• رابعاً : رادار أمامي علي شكل عصا دوارة مثبت علي درجة بالمنصة أسفل رادار Kronos Mfra من طراز GEM SPN-753G (V) 10 Navigation Radar قادر علي تتبع 50 هدف مخصص للمراقبة و الملاحة البحرية من إنتاج شركة Elettronica الإيطالية

• خامساً : رادار خلفي علي شكل عصا دوارة مثبت في منتصف الفرقاطه بمؤخرة الصاري من طراز GEM SPN-753G (V) 10 Helicopter Approach Control Radar قادر علي تتبع 50 هدف مخصص للتحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة من إنتاج شركه Elettronica الإيطالية

• صورة لرادارات الـ GEM SPN-753G (V) 10 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الكشف الحراري :
▬▬▬▬▬▬▬▬▬

نظام من طراز SASS Silent Acquisition and Surveillance System مثبت علي درجة أعلي مؤخرة البرج خلف منظومة الـ Selex Na 25-x للبحث و التتبع بالأشعة تحت الحمراء ضد الأهداف الجوية و السطحية ، و هو نظام صامت Silent عالي الحساسية و الدقة – مزدوج النطاق High sensitivity/ High Resolution/ Dual Band IR Head يوفر قدرة المراقبة السلبية بعيدة المدي Long Range Passive Surveillance و الرصد و التتبع الأوتوماتيكي Automatic Target Detection and Track Initialization دقيق جداً حتي مع حركة البحر Accurate Stabilisation Against Sea Motion مع تغطية كاملة بزاوية 360 درجة + قدرة تتبع 100 هدف في وقت واحد

• صور لنظام الـ SASS :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• السونارات :
▬▬▬▬▬

• سونار من طراز UMS 4110CL Sonar و هو سونار مثبت في بدن الفرقاطة / أسفل المقدمة و يمتلك القدرات الأتية :

1) المصنع : شركة Thales الفرنسية

2) نمط الكشف : يعمل بنمط إيجابي و سلبي Active And Passive Sonar

3) نطاق التردد : التردد المنخفض Low Frequency

4) قدرة الكشف الإيجابي للترددات من 4600 لـ 6100 هرتز

5) قدرة الكشف السلبي للترددات من 4600 لـ 6100 هرتز

6) قوة التردد : نطاق ترددي عريض ضد تأثير الصدي Wide Bandwidth Against Reverberation Effect الذي يصل لـ 2000 هرتز

7) أنماط نبضات السونار : FM و CW و Combo

8) الفاعلية : قدرة عالية في كشف الغواصات و الطوربيدات و الألغام البحرية

9) نظاق الكشف : يعمل بزاوية 360 درجة

10) ظروف الكشف : يعمل في مختلف الظروف في نطاق المياه الساحلية الـ Brawn Water و المياه العميقة و المحيطات الـ Blue Water حتي في نطاق إلتقاء التيارات المعروف بـ Convergence Zone

11) مدي الرصد : 65.8 كم

• أنظمة التحكم في النيران :
▬▬▬▬▬▬▬▬▬

• يعمل رادار الـ EMPAR MFRA الرئيسي علي توجيه صواريخ الإستر للدفاع الجوي و دعم عملية توجيه المدافع

• تعمل أنظمة الـ Na-25x الرادارية الكهروبصرية علي التحكم النيراني في مدافع الـ Oto Melara 127 و Oto Melara 76

• يعمل نظام SASS الحراري علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• يعمل رادار الـ RAN-30X علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• تعمل رادارت الـ GEM SPN-753G (V) 10 علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• نظام من طراز SAAM-ESD Extended Self Defense للتحكم النيراني Fire Control System في أنظمة الدفاع الجوي الصاروخي Aster 15 و Aster 30 حيث يتلقي الأوامر بفتح و غلق القواذف + إدخال البيانات علي الصواريخ من إنتاج شركة Selex الإيطالية

• صورة من داخل نظام إدارة المعارك Athena لنظام SAAM-ESD :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الإتصالات :
▬▬▬▬▬▬▬

1) منظومة إتصالات متكاملة Selex Full Integrated Communication System من شركة Selex الإيطالية

2) نظام الإستغاثة و السلامة العالمي Global Maritime Distress and Safety System GMDSS و هو نظام متفق عليه دولياً عبارة عن مجموعة من إجراءات و أنظمة و معدات السلامة و بروتوكولات الإتصال المستخدمة لزيادة السلامة و جعلها أكثر سهولة لإنقاذ السفن المتعثرة و الزوارق و الطائرات و يهدف النظام إلي التنبيه و تحديد الموقف من الأزمات خلاف المعلومات و الإتصالات العامة و يتوافق معه جميع أنظمة إتصالات الفرقاطة

3) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-11 الأمريكية و التي توفر قدرة ربط المعلومات بين طائرات الإنذار المبكر Awacs و الفرقاطة لتزويدها بمعلومات عن أماكن تواجد الأهداف المعادية (الإحداثيات) ، وصلة البيانات تربط الفرقاطة بالسفن و الغواصات و منصات الدفاع الساحلي أيضاً

4) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-16 الأمريكية و التي تعمل علي ربط المعلومات بين الفرقاطة و السفن الأخري و الطائرات و الغواصات و منصات الدفاع الساحلي توفر قدرة العمل الجماعي في نقل البيانات (الإحداثيات) و توجيه الأسلحه حيث تمنح الفرقاطة إمكانية إطلاق الصاروخ مع توجيهه بواسطة طائرة أو غواصة أو سفينة أخري و العكس

5) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-22

6) أنظمة إتصالات بالأقمار الصناعية من طراز Satcom UHF/SHF/Ku و Immarsat

7) نظام إتصال تحت الماء Digital Underwater Communication System من طراز TUUM-6 من إنتاج شركة Thales الفرنسية

8) أنظمة إتصالات من النوع LOS LF/MF/HF و V/UHF

• الأنظمة الدفاعية و الدعم الإلكتروني و الحرب الإلكترونية :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

1) نظام الدعم الإلكتروني و الإنذار المبكر Altesse ESM مثبت في صاري الفرقاطة و يعمل علي كشف و إعتراض إشارات الإتصالات اللاسلكية المعادية و تحليلها و تحديد موقعها و إتجاهها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Altesse ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

2) نظام الدعم الإلكتروني و الإنذار المبكر من طراز Vigile ESM مثبت في المنصة أسفل رادار الـ EMPAR MFRA الرئيسي و يعمل علي كشف و إعتراض إشارات الرادارات المعادية و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Vigile ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

3) نظام الدعم الإلكتروني و تعريف الصديق من العدو من طراز TSB 3520 ATC & IFF Combined Interrogator Transponder من إنتاج شركه Thales الفرنسية

4) نظام من طراز IFF SIR M5-PA لتعريف الصديق و العدو مثبت في المنصة علي حامل أسفل منظومة الـ Vigile Electronic Intelligence ESM من إنتاج شركة Selex الإيطالية

5) صورة لنظام الـ IFF SIR M5-PA :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

6) عدد 2 نظام تشويش ECM الأول مثبت علي حامل بمنصة الفرقاطة أسفل رادار الـ GEM SPN-753G (V) 10 الأمامي و الثاني مثبت في مؤخرة الفرقاطة أعلي هانجر المروحيات للدفاع الإلكتروني النشط ضد الرادارات و أنظمة توجيه الصواريخ من طراز Netunno 4100 Electronic Jammers من إنتاج شركة Elettroinca الإيطالية

• صور لنظام الـ Netunno 4100 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

7) منظومة من طراز SCLAR-H Decoy Launchers المتطورة مثبتة علي جانبي مؤخرة الفرقاطة خلف الصاري و أمام المدفع الخلفي لإطلاق الشراك الخداعية Decoys المضللة للصواريخ الرادارية و الحرارية المعادية من إنتاج شركة Selex و Otomelara الإيطالية

• صور لمنظومة الـ SCLAR-H :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• يمكن تزويد الفرقاطة بمنظومة Decoy مضللة للطوربيدات المعادية

• التسليح :
▬▬▬▬

• أولاً : المدافع :
▬▬▬▬▬▬

1) مدفع أمامي طراز Oto Melara 127 عيار 127 تقدر كثافته النيرانيه بـ 32 قذيفة / دقيقة من إنتاج شركة Oto Melara Finmeccanica الإيطالية ، و يختلف مداه حسب القذائف المستخدمة علي النحو التالي :

• في حالة إستخدام القذائف التقليدية يبلغ مداه 30 كيلومتر

• في حالة إستخدام قذائف Vulcano Ballistic Extended Range BER الغير موجهة يبلغ مداه 60 كيلومتر

• في حالة إستخدام قذائف Vulcano الذكية الموجهة بالقصور الذاتي Inertial Navigation System INS و القمر الصناعي GPS المضادة للسفن و الأهداف البرية يبلغ مداه 100 كيلومتر

• صورة لمدفع الـ Oto Melara 127 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

2) عدد 2 مدفع خلفي طراز Oto Melara 76 Super Rapid Fire الإيطالي عيار 76 مم للدفاع الجوي و ضرب الأهداف السطحية و الساحلية و الصواريخ ، المدفع يبلغ مداه 16 كيلومتر و يصل لـ 20 كيلومتر بإستخدام قذائف الـ Sapomer بكثافة نيرانية تقدر بـ 120 قذيفة / الدقيقة

• يمكن تزويد المدفع بقذائف Vulcano الذكية الموجهة بمنظومة الملاحة بالأقمار الصناعية GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية و البالغ مداها 40 كيلومتر من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• أيضاً متاح تحديث المدفع و تزويده بنظام توجيه من النوع Strales Guidance System الجديد و هو عبارة عن رادار Radar صغير مدمج بالمدفع مثبت في منفذ قابل للفتح و الإغلاق بجانب المدفع الأيمن ليعمل كنظام دفاعي مضاد للتهديدات الصاروخية المقتربة ، النظام يقوم بتوجيه قذائف DART الفعالة في ضرب الصواريخ الحديثة الأسرع من الصوت Supersonic Missiles _ العاليه المناورة و أيضاً القوارب الصغيرة السريعة Fast Manouevring Little Boats بمدي مؤثر يفوق الـ 5 كيلومتر

• صورة لمدفع الـ Oto Melara 76 و نظام الـ Strales :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

3) عدد 2 مدفع Ciws من طراز Oerlikon Oto melara عيار 25 مم مثبت علي جانبي الفرقاطة يمين و يسار المنصة متعدد الوظائف مضاد للتهديدات الجوية المقتربة و السطحية تبلغ كثافته النيرانية 650 طلقة / الدقيقة مع مدي مؤثر يقدر بـ 2 كيلومتر ، المدفع مزود بمنظار للرؤية و يمكن تزويده بمنظومة كشف حراري IR و يتحكم فيه فرد مدفعجي و هو من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• صورة لمدفع الـ 25 Oerlikon :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثانياً : الصواريخ :
▬▬▬▬▬▬▬

8 صواريخ سطح سطح مضادة للسفن من طراز Otomat Mk 2 Block IV أوتومات المماثلة لصواريخ إكزوسيت Exocet الفرنسية في معظم خصائصها يتم إطلاقها من قاذفان رباعيان مثبتان علي جانبي الفرقاطة و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دون سرعة الصوت متقدم في السرعه High Subsonic Missile

3) التصميم : شبحي Stealth Missile

4) المهام : صاروخ مضاد للسفن و الأهداف البرية الساحلية Anti-Ship And Coastal Land Targets Missile

5) الطول : أقل من 6 أمتار

6) وزن الصاروخ : 780 كجم

7) وزن الرأس الحربي : 210 كجم

8) نمط الطيران : شديد الإنخفاض ملاصق لسطح البحر Sea Skimming علي إرتفاع يقدر بـ 1-2 متر فوق سطح البحر

9) السرعة : 0.9 ماخ = 1102.5 كم / الساعة = 306.2 متر / الثانية

10) الفاعلية و الدقة : قدرة عالية علي المناورة و تحمل التشويش الإلكتروني

11) رصد الصاروخ من الأنظمة المعادية : علي الأرجح لن يتم كشفه حتي يصل لمسافة 6 كيلومتر من الهدف نظراً لإرتفاع طيرانه المنخفض للغاية

12) التوجيه : بالقصور الذاتي Inertial Navigation System INS في المرحلة الأولي ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker + توجيه بالقمر الصناعي GPS لضرب الأهداف البرية الساحلية

13) المدي الأقصي : يفوق 180 كيلومتر

• صورة لقواذف إطلاق صواريخ Otomat من الخارج و الداخل :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

عدد 16 خلية عمودية VLS Vertical Launching System من طراز Sylver A50 cells يمكن زيادتها إلي 32 خلية لتمنح الفرقاطة كثافة نيرانية أكبر في مهام الدفاع الجوي Anti-Air Warfare AAW و تطلق الخلايا الصواريخ الأتية :

• صواريخ من طراز Aster-15 (إستر 15) و تمتلك المواصفات الأتى ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي متوسط المدي Medium Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضاده للرادارات و الذخائر الذكية

4) الطول : 4.2 متر

5) العرض : 180 ملم

6) الوزن : 310 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Motor

8) السرعة القصوي : 3 ماخ = 3675.1 كم / الساعة = 1020.8 متر / الثانية

9) سقف الإرتفاع : 13 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ أعلي نسبة إصابة من أول صاروخ دون الحاجة لإطلاق عده صواريخ علي هدف واحد مقارنة بأنظمة الدفاع الجوي متوسطة المدي الأخري

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : بنمط أطلق و إنسي Fire And Forget Mod فبمجرد رصد رادار الفرقاطة الهدف المعادي و إصدار الأمر بالإطلاق يتم نقل المعلومات للصاروخ الذي ينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) أهم التجارب العملية للصاروخ : إستطاع ضرب درون هدفي (أسرع من الصوت) في محاكاة لقدرة ضرب الصواريخ الأسرع من الصوت Supersonic Missiles

15) المدي : +30 كيلومتر

________________________

• صواريخ من طراز Aster-30 إستر 30 و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركه MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي بعيد المدي Long Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضادة للرادارات و الصواريخ الباليستية و الذخائر الذكية

4) الطول : 4.9 متر

5) العرض : 180 ملم

6) الوزن : 450 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Propulsion

8) السرعة القصوي : 4.5 ماخ = 5512.7 كم / الساعة = 1531.3 متر / الثانية

9) سقف الإرتفاع : 20 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ قدرة عالية في إصابة الأهداف المعادية من أول صاروخ دون الحاجه لإطلاق عدة صواريخ علي هدف واحد

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : تنقسم عمليه توجيه صواريخ الـ Aster-30 إلي حالتين علي النحو التالي :

أولاً : حالة إستهداف هدف من مسافة بعيدة كالطائرات المقاتلة و فيها يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف و خلال ذلك يقوم الرادار بتزويد الصاروخ بتعديل المسار الخاص بالهدف المعادي إلي أن يتم تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker في المرحلة الأخيرة حتي الإصابة

ثانياً : حالة إستهداف هدف من مسافة قريبة كالصواريخ و فيها يستخدم نمط اطلق و إنسي Fire And Forget Mod حيث يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) المدي : 100 : +120 كيلومتر

• صور لخلايا VLS المخصصه لإطلاق صواريخ Aster :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثالثاً : الطوربيدات :
▬▬▬▬▬▬▬

عدد 2 قاذف ثلاثي طراز B515/3 Torpedo Launchers لإطلاق طوربيدات من طراز MU-90 يتم إطلاقهم من 2 منفذ قابل للفتح و الإغلاق مثبت علي جانبي الفرقاطة خلف منفذ إنزال قوارب الـ RHIB ، الفرقاطه تحمل 19 طوربيد منه و يمتلك المواصفات الأتي ذكرها :

1) المصنع : المجموعه الأوروبية Eurotrop المؤسسة بواسطة شركات DCNS و Thales الفرنسية و شركة WASS الإيطالية

2) التصنيف : طوربيد خفيف Light Weight Torpedo

3) المهام : مضاد للغواصات Anti-Submarines Torpedo

4) الطول : 2.85 متر

5) العرض : 323.7 مم

6) الوزن : 304 كجم

7) العمق الأدني للإطلاق : 25 متر فأكثر

8) العمق العملياتي الأقصي : أكثر من 1000 متر

9) خفة الحركة و القدرة علي المناورة : عالية لأقصي درجة Extreme

10) الفاعلية و الدقة : قدرة عالية في تجاوز الشراك الخداعية المضللة Decoys

11) التوجيه : بنمط أطلق و إنسي Fire And Forget Torpedo فبمجرد رصد سونار الفرقاطة الهدف المعادي يتم إصدار الأمر بالتعامل و إطلاق الطوربيد الذي يقوم بتشغيل الباحث السوناري الخاص به حتي الإصابة

12) السرعة : من 53.7 كم / الساعة و حتي 92.6 كم / الساعة و يتحكم فيها المشغل

13) المدي : (23) كم علي سرعة 53.7 كم / ساعة أو 10 كم علي سرعة 92.6 كم / ساعة

• طوربيدات الـ MU-90 يوجد منها نسخة أخري من الفئة MU-90 Hard Kill مضادة للطوربيدات Anti-Torpedo Torpedo يمكن تسليح الفرقاطة بها ، تستخدم نمط القتل الصعب Hard Kill - الإصطدام المباشر في الطوربيد المعادي و هو يختلف بذلك عن أنظمة القتل السهل و التي تستخدم الأنظمة المؤثرة و المضللة للطوربيدات Decoys

• صور لقواذف إطلاق طوربيدات الـ MU-90 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• رابعاً : الطائرات :
▬▬▬▬▬▬▬

• يعمل علي الفرقاطة مروحية أو مروحيتين لمهام مكافحة الغوصات من طراز NH90-NFH الفرنسية و AW-101 الإيطالية (الهانجر الداخلي يسع لمروحيتين) و يتسلحا بالأتي ذكره :

2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE MK2/S المضاد للسفن البالغ مداه 30 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE ER المضاد للسفن و الذي يفوق مداه 100 كيلومتر .

• المروحية NH90-NFH من إنتاج شركة NHIndustries الفرنسية المملوكة بالكامل لشركات Airbus Helicopters الأوروبية و Leonardo Finmeccanica الإيطالية و Fokker Technologies الهولندية

• عملية إنتاج المروحية AW-101 و التجميع النهائي للمروحية NH90-NFH تمت بواسطه شركة Leonardo Finmeccanica الإيطالية و التي كان يطلق عليها سابقاً AgustaWestland

• قدرة حمل طائرات دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبة Reconnaissance And Survillance Missions

• الفرقاطة مزودة بحظيرة داخلية / هانجر (للمروحيات – طائرات دون طيار)

• صورة للمروحية NH90-NFH :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمروحية AW-101 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• خامساً : القوارب :
▬▬▬▬▬▬▬

• قدرة حمل 3 قوارب سريعة قابلة للنفخ Rigid Hulled Inflatable Boat للعمليات الخاصة Commando Operations الأول طوله 7 متر مثبت علي الجانب الأيمن للفرقاطة و الثاني طوله 11 متر مثبت علي الجانب الأيسر للفرقاطة و يتم إنزالهم عن طريق فتح منفذين بجانبي الفرقاطة و الثالث بطول 11 متر مثبت في مؤخرة الفرقاطة أسفل مهبط المروحية بدلاً من السونار المجرور و الذي يعمل علي نسخة مكافحة الغواصات و يتم إنزاله من المنفذ الخلفي

• صورة للمنفذ الجانبي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمنفذ الخلفي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• التقرير من إعداد الزميل أحمد رجب الشهير بأدمن سكوربيون #scorpion

Designed By : Fathy Abouzaid ©2020



[صقور مصر]

تحفة



[AliTarek]

ما شاء الله تقرير اكثر من وافى للفرقاطه شكرا جزيلا وربنا يكتر من امث

فرقاطة الأغراض العامة الإيطالية من الفئة فريم بيرجامينى Fremm Bergamini Class GP

تم الإعلان أمس عن موافقة الحكومة الإيطالية على بيع عدد 2 فرقاطة أغراض عامة من الفئة فريم برجاميني كلاس ذات القدرات المعززة لمهام الدفاع الجوي لصالح القوات البحرية المصرية بقيمة 1.2 مليار يورو كجزء من صفقة كبرى سميت بصفقة القرن العسكرية المصرية الإيطالية و التى بمقتضاها ستحصل مصر على 6 فرقاطات من الفئة فريم بيرجامينى و 20 قطعة بحرية أخرى لم يتضح الطراز حتى الأن (قد تكون فرقاطات أو كورفيتات أو لنشات صواريخ) بالإضافة إلى 24 طائرة مقاتلة من طراز يوروفايتر تايفون و 24 طائرة تدريب قتالية من طراز إيرماكى M-346 بالإضافة إلى قمر إستطلاع و تصوير ردارى و معدات أخرى

و بموجب الإتفاق ستحصل القوات البحرية المصرية على الفرقاطتين سبارتاكوس سكيرجات Spartaco Schergat و إميليو بيانكي Emilio Bianchi اللتين كانتا مخصصتين للقوات البحرية الإيطالية (لم يدخلا الخدمة فيها حتى لا يصطاد أحدهم فى الماء العكر)

إليكم أقوى تقرير شامل و مفصل عن المدمرة الجديدة الوافدة للخدمة فى القوات البحرية المصرية

• الفرقاطة الإيطالية Fremm Bergamini فريم برجاميني تنتمي في الأصل لمشروع الفرقاطة الأوروبية المتعددة المهام Frigate European Multi-Mission (FREMM) Class المشترك بين فرنسا و إيطاليا ، يوجد منها إصداراين نسخة متعددة مهام تعرف بنسخة الأغراض العامة GP General Purpose و نسخة أخري مخصصة لمهام مكافحة الغواصات تعرف بـ ASW Anti-Submarine Warfare ، تعمل الفرقاطة Fremm في البحرية الإيطالية حالياً بعدد 8 فرقاطات

• تتميز نسخة الأغراض العامة بمنظومتها الرادارية القوية و المتعددة التي تشمل رادار رئيسي من نوع AESA إيسا المتطور الذي يتميز بصعوبة التشويش عليه من الأنظمة المعادية و أنظمتها الإلكترونية المتطورة و تسليحها الثقيل المتمثل في صواريخ Aster إستر المتوسطة و البعيدة المدي عالية الدقة المضادة للأهداف الجويه المختلفة و الصواريخ المضادة للسفن و الأهداف البرية الساحلية و الطوربيدات المضادة للغواصات بخلاف المدافع الحديثة الثقيلة

• عملية إنتاج الفرقاطات من هذه الفئة تمت بواسطه شركة Fincantieri الإيطالية لبناء السفن

• المهام :
▬▬▬

1) الدفاع الجوي و صد الهجمات الصاروخية المعادية

2) مرافقة و حماية حاملات الطائرات المقاتلة و حاملات المروحيات

3) مكافحة السفن و الغواصات

4) ضرب الأهداف البرية الساحلية

5) الدعم النيراني للقوات في البحار و المحيطات

• المواصفات العامة :
▬▬▬▬▬▬▬

1) الإزاحة القصوي : 6900 طن

2) الطول : 144.6 متر

3) العرض : 19.7 متر

4) الغاطس : 5 متر قابل للزيادة

5) السرعة القصوي : 56 كم / الساعة بإستخدام المحركات الغازية التوربينية و الديزل معاً

6) المدي : 12.4 ألف كم

7) الطاقم : 145 فرد

8) الطاقة الإستيعابية : 200 فرد

9) البقائية : 45 يوم

• الدفع :
▬▬▬

• منظومة دفع Propulsion System من طراز CODLAG تعمل بالديزل كهرباء و الغاز Combined Diesel-Electric And Gas علي النحو التالي :

محرك غازي توربيني طراز Avio-GE LM2500+G4 يولد قوه دفع تقدر بـ 42.9 ألف حصان من إنتاج شركة General Electric الأمريكية

نظام دفع صامت / هاديء Silent Propulsion System معروف بـ Integrated Electric Propulsion IEP يعمل بنمط السرعة المنخفضة Low-Speed Mode عبارة عن نظام دفع كهربي يعتمد علي محركات / مولدات الديزل في توليد الطاقة الكهربائية التي تستخدمها المحركات الكهربائية في تحريك المراوح الدافعة للفرقاطة بدلاً من الدفع الميكانيكي التقليدي و الذي يستخدم طاقة المحركات المذكورة في تحريك التروس و هو ما يولد بصمة ضوضائية ملحوظة و بهذه الطريقة يعمل نظام الدفع الكهربي علي تقليل البصمة الصوتية و أيضاً الحرارية للفرقاطة يمنحها قدرة عالية في تنفيذ المهام التي تتطلب أقصي درجات الصمت و يتكون من الأتي :

2 محرك دفع كهربائي Electric Propulsion Motors كل محرك يولد قوة دفع تقدر بـ 3352.5 بإجمالي قوة دفع تقدر بـ 6705 ألف حصان

4 مولدات ديزل Diesel Generator Sets كل مولد يولد قوة دفع تقدر بـ 2816.1 بإجمالي قوة دفع تقدر بـ 11.2 ألف حصان

• تصل الفرقاطه للسرعة القصوي فى حال تشغيل المحركات الغازية التوربينية و الديزل معاً

• نظام إدارة المعارك :
▬▬▬▬▬▬▬▬

نظام إدارة المعارك Combat Management System مثبت أسفل البرج من طراز Athina و يتكون من نظام معالجة البيانات و أنظمة المراقبة و توجيه الأسلحة و أنظمة الملاحة و مجموعة متكاملة من أنظمة الإستشعار و يتولي إدارة جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفة من إنتاج شركة Selex الإيطالية

• صور لنظام Athina و موقعه علي الفرقاطة :





• الرادارات :
▬▬▬▬▬

• أولاً : رادار أمامي رئيسي مثبت داخل قبة أعلي منصة الفرقاطة من طراز Spy-790 EMPAR MFRA Multi-Function Radar Active من إنتاج شركه Selex الإيطالية متعدد الوظائف / كشف و تتبع (جوي _ سطحي + توجيه الأسلحة) ثلاثي الأبعاد 3D يعمل علي النطاق الترددي C-Band بزاويه 360 درجه ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) و هو نسخة مطورة من رادار الـ EMPAR ذو مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array PESA العامل علي مدمرات Horizon الإيطالية الفرنسية الشهيرة و يتميز بقدرته علي رصد الأهداف المحلقة علي الإرتفاعات المنخفضة Low Altitude Targets و تتبع 300 هدف معادي و توجيه صواريخ Aster-30 لمداها الأقصي المقدر بـ 100 : 120 كيلومتر ، الرادار يمكنه تتبع الطائرات Aircrafts من مسافة 120 : 150 كيلومتر و الصواريخ Missiles من مسافة 25 كيلومتر ، و لم تعلن الشركة المدي الأقصي للرادار و لكنه يمتلك مدي فعال Instrumental Range يفوق 180 كيلومتر ضد الأهداف ذات البصمة الرادارية العالية High RCS Targets و علي ذلك فإن المدي التقريبي الأقصي للرادار هو في حدود 250 كيلومتر

• صور لرادار الـ EMPAR MFRA من خارج القبة و داخلها :





• صورة من داخل نظام إدارة المعارك Athena لنظام التحكم الخاص برادار الـ EMPAR MFRA :



• متاح تزويد الفرقاطة برادار من طراز KRONOS MFRA Multi Functional Naval Radar الجديد و الذي يعد هو الأخر تطويراً لرادار EMPAR MFRA سالف الذكر و يمتلك المميزات و القدرات الأتية :

1) المصنع : شركة Selex الإيطالية

2) التصنيف : متعدد الوظائف كشف و تتبع (جوي - سطحي + توجيه الأسلحة)

3) نوع الكشف : ثلاثي الأبعاد 3D

4) النوع : ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA

5) التغطية : 360 درجة

6) سرعة في رد الفعل و تتبع الأهداف المعادية و الإنذار المبكر

7) سرعة الدوران تقدر بـ 60 دورة / الدقيقة

8) يتميز الرادار بسهولة عملية الصيانة

9) يمتلك الردار القدرة على كشف الأهداف ذات المقطع الراداري المنخفض الشبحية و الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصقة لسطح البحر Dedicated Tracking Against Small And Low Visible Target Or Pop-Up Targets, Such As Sea Skimmers

10) يمتلك قدرة تتبع 300 هدف في وقت واحد

11) قدرة توجيه صواريخ Aster 30 للدفاع الجوي بعيده المدي لمداها الأقصي

12) المدي الأقصي : +300 كيلومتر

• صورة لرادار الـ KRONOS MFRA :



• متاح أيضاً تزويد الفرقاطة بوحدة المستشعرات المدمجة الحديثة Integrated Mast من طراز UNIMAST-300 من إنتاج شركة Selex الإيطالية المزودة بعدد 8 هوائيات ثابتة ذات مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) متعددة الوظائف (كشف جوي و سطحي + توجيه) بدلاً من هوائي الرادار الدوار التقليدي عبارة عن 4 هوائيات تعمل علي النطاق الترددي C-Band ثلاثيه الأبعاد 3D مستمدة من رادارت الـ MFRA / KRONOS و 4 هوائيات تعمل علي النطاق الترددي X-Band مخصصة لغرض التوجيه شبه النشط للصواريخ Semi-Active Missile Guidance و كشف الأهداف المعادية علي الإرتفاعات المنخفضة Low Level Survillance ، لم تعلن الشركه مدي المنظومة الرادارية بالتحديد و لكنها علي الأغلب ستزيد عن مدي رادار الـ KRONOS MFRA سالف الذكر ، وحدة المستشعرات المدمجة المذكورة تحتوي أيضاً علي أنظمة الإتصالات Communication Systems و الدعم الإلكتروني Electronic Support Measures ESM و أنظمة الكشف الحرارية / الكهروبصرية Optronic Systems و نظام تعريف الصديق من العدو IFF و وصلات البيانات Data Links

• صورة لوحدة المستشعرات المدمجة UNIMAST-300 :



___________________________________

• ثانياً : رادار أمامي طراز RAN-30X Multi-Mode Radar مثبت أعلي مقدمة البرج و يمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة Selex الإيطالية .

2) التصنيف : رادار مراقبة متعدد الوظائف يعمل علي كشف و تتبع الأهداف الجوية و السطحية و يعمل كرادار ملاحة و يمتلك قدرة التحكم و مراقبة المروحية

3) النطاق الترددي : X-Band

4) نطاق الكشف : 2D ثنائي الأبعاد

5) التغطية : 360 درجة

6) قدرة تتبع 250 هدف في وقت واحد

• يمتلك الرادار 4 أنماط للتشغيل علي النحو التالي :

1) النمط الأول : و فيه يعمل الرادار بمعدل دوران يقدر بـ 15 دورة / الدقيقة لتوفير قدرة كشف و تتبع الأهداف الجوية و السطحية صغيرة الحجم من مسافة تفوق 100 كيلومتر

2) النمط الثاني : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة كشف و تتبع الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر Sea Skimming في جميع الظروف حتي السيئة من مسافة تفوق 25 كيلومتر

3) النمط الثالث : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة العمل كرادار ملاحة Navigation و التحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة Helicopter Approach Control من مسافة تفوق 40 كيلومتر

4) النمط الرابع : و فيه يعمل الرادار بمعدل دوران يقدر بـ 3 دورات / الدقيقة لتوفير قدرة الرصد بعيد المدي Long Range Detection من مسافة تفوق 200 كيلومتر

• صور لرادار الـ RAN-30X :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• ثالثاً : عدد 2 منظومة من طراز NA-25x الرادارية الكهروبصرية للتحكم في نيران المدافع Radar And Optronic Fire Control Systems الأول مثبت علي درجة أعلي مؤخرة البرج و الثاني مثبت علي درجة أعلي مؤخرة هانجر المروحية من إنتاج شركه Selex الإيطالية و مزود بالأتي :

1) رادار Radar يعمل علي الحيز الترددي X-Band (J-Band) .

2) كاميرا تليفزيونية TV Camera .

3) كاميرا حرارية IR Camera .

4) نظام تحديد مسافات بالليزر Laser Range Finder يقدر مداه الأدني بـ 200 متر و الأقصي 20 كم

• صورة توضيحية لمنظومة NA-25x :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• رابعاً : رادار أمامي علي شكل عصا دوارة مثبت علي درجة بالمنصة أسفل رادار Kronos Mfra من طراز GEM SPN-753G (V) 10 Navigation Radar قادر علي تتبع 50 هدف مخصص للمراقبة و الملاحة البحرية من إنتاج شركة Elettronica الإيطالية

• خامساً : رادار خلفي علي شكل عصا دوارة مثبت في منتصف الفرقاطه بمؤخرة الصاري من طراز GEM SPN-753G (V) 10 Helicopter Approach Control Radar قادر علي تتبع 50 هدف مخصص للتحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة من إنتاج شركه Elettronica الإيطالية

• صورة لرادارات الـ GEM SPN-753G (V) 10 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الكشف الحراري :
▬▬▬▬▬▬▬▬▬

نظام من طراز SASS Silent Acquisition and Surveillance System مثبت علي درجة أعلي مؤخرة البرج خلف منظومة الـ Selex Na 25-x للبحث و التتبع بالأشعة تحت الحمراء ضد الأهداف الجوية و السطحية ، و هو نظام صامت Silent عالي الحساسية و الدقة – مزدوج النطاق High sensitivity/ High Resolution/ Dual Band IR Head يوفر قدرة المراقبة السلبية بعيدة المدي Long Range Passive Surveillance و الرصد و التتبع الأوتوماتيكي Automatic Target Detection and Track Initialization دقيق جداً حتي مع حركة البحر Accurate Stabilisation Against Sea Motion مع تغطية كاملة بزاوية 360 درجة + قدرة تتبع 100 هدف في وقت واحد

• صور لنظام الـ SASS :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• السونارات :
▬▬▬▬▬

• سونار من طراز UMS 4110CL Sonar و هو سونار مثبت في بدن الفرقاطة / أسفل المقدمة و يمتلك القدرات الأتية :

1) المصنع : شركة Thales الفرنسية

2) نمط الكشف : يعمل بنمط إيجابي و سلبي Active And Passive Sonar

3) نطاق التردد : التردد المنخفض Low Frequency

4) قدرة الكشف الإيجابي للترددات من 4600 لـ 6100 هرتز

5) قدرة الكشف السلبي للترددات من 4600 لـ 6100 هرتز

6) قوة التردد : نطاق ترددي عريض ضد تأثير الصدي Wide Bandwidth Against Reverberation Effect الذي يصل لـ 2000 هرتز

7) أنماط نبضات السونار : FM و CW و Combo

8) الفاعلية : قدرة عالية في كشف الغواصات و الطوربيدات و الألغام البحرية

9) نظاق الكشف : يعمل بزاوية 360 درجة

10) ظروف الكشف : يعمل في مختلف الظروف في نطاق المياه الساحلية الـ Brawn Water و المياه العميقة و المحيطات الـ Blue Water حتي في نطاق إلتقاء التيارات المعروف بـ Convergence Zone

11) مدي الرصد : 65.8 كم

• أنظمة التحكم في النيران :
▬▬▬▬▬▬▬▬▬

• يعمل رادار الـ EMPAR MFRA الرئيسي علي توجيه صواريخ الإستر للدفاع الجوي و دعم عملية توجيه المدافع

• تعمل أنظمة الـ Na-25x الرادارية الكهروبصرية علي التحكم النيراني في مدافع الـ Oto Melara 127 و Oto Melara 76

• يعمل نظام SASS الحراري علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• يعمل رادار الـ RAN-30X علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• تعمل رادارت الـ GEM SPN-753G (V) 10 علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• نظام من طراز SAAM-ESD Extended Self Defense للتحكم النيراني Fire Control System في أنظمة الدفاع الجوي الصاروخي Aster 15 و Aster 30 حيث يتلقي الأوامر بفتح و غلق القواذف + إدخال البيانات علي الصواريخ من إنتاج شركة Selex الإيطالية

• صورة من داخل نظام إدارة المعارك Athena لنظام SAAM-ESD :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الإتصالات :
▬▬▬▬▬▬▬

1) منظومة إتصالات متكاملة Selex Full Integrated Communication System من شركة Selex الإيطالية

2) نظام الإستغاثة و السلامة العالمي Global Maritime Distress and Safety System GMDSS و هو نظام متفق عليه دولياً عبارة عن مجموعة من إجراءات و أنظمة و معدات السلامة و بروتوكولات الإتصال المستخدمة لزيادة السلامة و جعلها أكثر سهولة لإنقاذ السفن المتعثرة و الزوارق و الطائرات و يهدف النظام إلي التنبيه و تحديد الموقف من الأزمات خلاف المعلومات و الإتصالات العامة و يتوافق معه جميع أنظمة إتصالات الفرقاطة

3) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-11 الأمريكية و التي توفر قدرة ربط المعلومات بين طائرات الإنذار المبكر Awacs و الفرقاطة لتزويدها بمعلومات عن أماكن تواجد الأهداف المعادية (الإحداثيات) ، وصلة البيانات تربط الفرقاطة بالسفن و الغواصات و منصات الدفاع الساحلي أيضاً

4) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-16 الأمريكية و التي تعمل علي ربط المعلومات بين الفرقاطة و السفن الأخري و الطائرات و الغواصات و منصات الدفاع الساحلي توفر قدرة العمل الجماعي في نقل البيانات (الإحداثيات) و توجيه الأسلحه حيث تمنح الفرقاطة إمكانية إطلاق الصاروخ مع توجيهه بواسطة طائرة أو غواصة أو سفينة أخري و العكس

5) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-22

6) أنظمة إتصالات بالأقمار الصناعية من طراز Satcom UHF/SHF/Ku و Immarsat

7) نظام إتصال تحت الماء Digital Underwater Communication System من طراز TUUM-6 من إنتاج شركة Thales الفرنسية

8) أنظمة إتصالات من النوع LOS LF/MF/HF و V/UHF

• الأنظمة الدفاعية و الدعم الإلكتروني و الحرب الإلكترونية :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

1) نظام الدعم الإلكتروني و الإنذار المبكر Altesse ESM مثبت في صاري الفرقاطة و يعمل علي كشف و إعتراض إشارات الإتصالات اللاسلكية المعادية و تحليلها و تحديد موقعها و إتجاهها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Altesse ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

2) نظام الدعم الإلكتروني و الإنذار المبكر من طراز Vigile ESM مثبت في المنصة أسفل رادار الـ EMPAR MFRA الرئيسي و يعمل علي كشف و إعتراض إشارات الرادارات المعادية و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Vigile ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

3) نظام الدعم الإلكتروني و تعريف الصديق من العدو من طراز TSB 3520 ATC & IFF Combined Interrogator Transponder من إنتاج شركه Thales الفرنسية

4) نظام من طراز IFF SIR M5-PA لتعريف الصديق و العدو مثبت في المنصة علي حامل أسفل منظومة الـ Vigile Electronic Intelligence ESM من إنتاج شركة Selex الإيطالية

5) صورة لنظام الـ IFF SIR M5-PA :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

6) عدد 2 نظام تشويش ECM الأول مثبت علي حامل بمنصة الفرقاطة أسفل رادار الـ GEM SPN-753G (V) 10 الأمامي و الثاني مثبت في مؤخرة الفرقاطة أعلي هانجر المروحيات للدفاع الإلكتروني النشط ضد الرادارات و أنظمة توجيه الصواريخ من طراز Netunno 4100 Electronic Jammers من إنتاج شركة Elettroinca الإيطالية

• صور لنظام الـ Netunno 4100 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

7) منظومة من طراز SCLAR-H Decoy Launchers المتطورة مثبتة علي جانبي مؤخرة الفرقاطة خلف الصاري و أمام المدفع الخلفي لإطلاق الشراك الخداعية Decoys المضللة للصواريخ الرادارية و الحرارية المعادية من إنتاج شركة Selex و Otomelara الإيطالية

• صور لمنظومة الـ SCLAR-H :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• يمكن تزويد الفرقاطة بمنظومة Decoy مضللة للطوربيدات المعادية

• التسليح :
▬▬▬▬

• أولاً : المدافع :
▬▬▬▬▬▬

1) مدفع أمامي طراز Oto Melara 127 عيار 127 تقدر كثافته النيرانيه بـ 32 قذيفة / دقيقة من إنتاج شركة Oto Melara Finmeccanica الإيطالية ، و يختلف مداه حسب القذائف المستخدمة علي النحو التالي :

• في حالة إستخدام القذائف التقليدية يبلغ مداه 30 كيلومتر

• في حالة إستخدام قذائف Vulcano Ballistic Extended Range BER الغير موجهة يبلغ مداه 60 كيلومتر

• في حالة إستخدام قذائف Vulcano الذكية الموجهة بالقصور الذاتي Inertial Navigation System INS و القمر الصناعي GPS المضادة للسفن و الأهداف البرية يبلغ مداه 100 كيلومتر

• صورة لمدفع الـ Oto Melara 127 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

2) عدد 2 مدفع خلفي طراز Oto Melara 76 Super Rapid Fire الإيطالي عيار 76 مم للدفاع الجوي و ضرب الأهداف السطحية و الساحلية و الصواريخ ، المدفع يبلغ مداه 16 كيلومتر و يصل لـ 20 كيلومتر بإستخدام قذائف الـ Sapomer بكثافة نيرانية تقدر بـ 120 قذيفة / الدقيقة

• يمكن تزويد المدفع بقذائف Vulcano الذكية الموجهة بمنظومة الملاحة بالأقمار الصناعية GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية و البالغ مداها 40 كيلومتر من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• أيضاً متاح تحديث المدفع و تزويده بنظام توجيه من النوع Strales Guidance System الجديد و هو عبارة عن رادار Radar صغير مدمج بالمدفع مثبت في منفذ قابل للفتح و الإغلاق بجانب المدفع الأيمن ليعمل كنظام دفاعي مضاد للتهديدات الصاروخية المقتربة ، النظام يقوم بتوجيه قذائف DART الفعالة في ضرب الصواريخ الحديثة الأسرع من الصوت Supersonic Missiles _ العاليه المناورة و أيضاً القوارب الصغيرة السريعة Fast Manouevring Little Boats بمدي مؤثر يفوق الـ 5 كيلومتر

• صورة لمدفع الـ Oto Melara 76 و نظام الـ Strales :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

3) عدد 2 مدفع Ciws من طراز Oerlikon Oto melara عيار 25 مم مثبت علي جانبي الفرقاطة يمين و يسار المنصة متعدد الوظائف مضاد للتهديدات الجوية المقتربة و السطحية تبلغ كثافته النيرانية 650 طلقة / الدقيقة مع مدي مؤثر يقدر بـ 2 كيلومتر ، المدفع مزود بمنظار للرؤية و يمكن تزويده بمنظومة كشف حراري IR و يتحكم فيه فرد مدفعجي و هو من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• صورة لمدفع الـ 25 Oerlikon :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثانياً : الصواريخ :
▬▬▬▬▬▬▬

8 صواريخ سطح سطح مضادة للسفن من طراز Otomat Mk 2 Block IV أوتومات المماثلة لصواريخ إكزوسيت Exocet الفرنسية في معظم خصائصها يتم إطلاقها من قاذفان رباعيان مثبتان علي جانبي الفرقاطة و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دون سرعة الصوت متقدم في السرعه High Subsonic Missile

3) التصميم : شبحي Stealth Missile

4) المهام : صاروخ مضاد للسفن و الأهداف البرية الساحلية Anti-Ship And Coastal Land Targets Missile

5) الطول : أقل من 6 أمتار

6) وزن الصاروخ : 780 كجم

7) وزن الرأس الحربي : 210 كجم

8) نمط الطيران : شديد الإنخفاض ملاصق لسطح البحر Sea Skimming علي إرتفاع يقدر بـ 1-2 متر فوق سطح البحر

9) السرعة : 0.9 ماخ = 1102.5 كم / الساعة = 306.2 متر / الثانية

10) الفاعلية و الدقة : قدرة عالية علي المناورة و تحمل التشويش الإلكتروني

11) رصد الصاروخ من الأنظمة المعادية : علي الأرجح لن يتم كشفه حتي يصل لمسافة 6 كيلومتر من الهدف نظراً لإرتفاع طيرانه المنخفض للغاية

12) التوجيه : بالقصور الذاتي Inertial Navigation System INS في المرحلة الأولي ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker + توجيه بالقمر الصناعي GPS لضرب الأهداف البرية الساحلية

13) المدي الأقصي : يفوق 180 كيلومتر

• صورة لقواذف إطلاق صواريخ Otomat من الخارج و الداخل :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

عدد 16 خلية عمودية VLS Vertical Launching System من طراز Sylver A50 cells يمكن زيادتها إلي 32 خلية لتمنح الفرقاطة كثافة نيرانية أكبر في مهام الدفاع الجوي Anti-Air Warfare AAW و تطلق الخلايا الصواريخ الأتية :

• صواريخ من طراز Aster-15 (إستر 15) و تمتلك المواصفات الأتى ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي متوسط المدي Medium Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضاده للرادارات و الذخائر الذكية

4) الطول : 4.2 متر

5) العرض : 180 ملم

6) الوزن : 310 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Motor

8) السرعة القصوي : 3 ماخ = 3675.1 كم / الساعة = 1020.8 متر / الثانية

9) سقف الإرتفاع : 13 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ أعلي نسبة إصابة من أول صاروخ دون الحاجة لإطلاق عده صواريخ علي هدف واحد مقارنة بأنظمة الدفاع الجوي متوسطة المدي الأخري

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : بنمط أطلق و إنسي Fire And Forget Mod فبمجرد رصد رادار الفرقاطة الهدف المعادي و إصدار الأمر بالإطلاق يتم نقل المعلومات للصاروخ الذي ينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) أهم التجارب العملية للصاروخ : إستطاع ضرب درون هدفي (أسرع من الصوت) في محاكاة لقدرة ضرب الصواريخ الأسرع من الصوت Supersonic Missiles

15) المدي : +30 كيلومتر

________________________

• صواريخ من طراز Aster-30 إستر 30 و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركه MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي بعيد المدي Long Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضادة للرادارات و الصواريخ الباليستية و الذخائر الذكية

4) الطول : 4.9 متر

5) العرض : 180 ملم

6) الوزن : 450 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Propulsion

8) السرعة القصوي : 4.5 ماخ = 5512.7 كم / الساعة = 1531.3 متر / الثانية

9) سقف الإرتفاع : 20 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ قدرة عالية في إصابة الأهداف المعادية من أول صاروخ دون الحاجه لإطلاق عدة صواريخ علي هدف واحد

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : تنقسم عمليه توجيه صواريخ الـ Aster-30 إلي حالتين علي النحو التالي :

أولاً : حالة إستهداف هدف من مسافة بعيدة كالطائرات المقاتلة و فيها يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف و خلال ذلك يقوم الرادار بتزويد الصاروخ بتعديل المسار الخاص بالهدف المعادي إلي أن يتم تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker في المرحلة الأخيرة حتي الإصابة

ثانياً : حالة إستهداف هدف من مسافة قريبة كالصواريخ و فيها يستخدم نمط اطلق و إنسي Fire And Forget Mod حيث يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) المدي : 100 : +120 كيلومتر

• صور لخلايا VLS المخصصه لإطلاق صواريخ Aster :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثالثاً : الطوربيدات :
▬▬▬▬▬▬▬

عدد 2 قاذف ثلاثي طراز B515/3 Torpedo Launchers لإطلاق طوربيدات من طراز MU-90 يتم إطلاقهم من 2 منفذ قابل للفتح و الإغلاق مثبت علي جانبي الفرقاطة خلف منفذ إنزال قوارب الـ RHIB ، الفرقاطه تحمل 19 طوربيد منه و يمتلك المواصفات الأتي ذكرها :

1) المصنع : المجموعه الأوروبية Eurotrop المؤسسة بواسطة شركات DCNS و Thales الفرنسية و شركة WASS الإيطالية

2) التصنيف : طوربيد خفيف Light Weight Torpedo

3) المهام : مضاد للغواصات Anti-Submarines Torpedo

4) الطول : 2.85 متر

5) العرض : 323.7 مم

6) الوزن : 304 كجم

7) العمق الأدني للإطلاق : 25 متر فأكثر

8) العمق العملياتي الأقصي : أكثر من 1000 متر

9) خفة الحركة و القدرة علي المناورة : عالية لأقصي درجة Extreme

10) الفاعلية و الدقة : قدرة عالية في تجاوز الشراك الخداعية المضللة Decoys

11) التوجيه : بنمط أطلق و إنسي Fire And Forget Torpedo فبمجرد رصد سونار الفرقاطة الهدف المعادي يتم إصدار الأمر بالتعامل و إطلاق الطوربيد الذي يقوم بتشغيل الباحث السوناري الخاص به حتي الإصابة

12) السرعة : من 53.7 كم / الساعة و حتي 92.6 كم / الساعة و يتحكم فيها المشغل

13) المدي : (23) كم علي سرعة 53.7 كم / ساعة أو 10 كم علي سرعة 92.6 كم / ساعة

• طوربيدات الـ MU-90 يوجد منها نسخة أخري من الفئة MU-90 Hard Kill مضادة للطوربيدات Anti-Torpedo Torpedo يمكن تسليح الفرقاطة بها ، تستخدم نمط القتل الصعب Hard Kill - الإصطدام المباشر في الطوربيد المعادي و هو يختلف بذلك عن أنظمة القتل السهل و التي تستخدم الأنظمة المؤثرة و المضللة للطوربيدات Decoys

• صور لقواذف إطلاق طوربيدات الـ MU-90 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• رابعاً : الطائرات :
▬▬▬▬▬▬▬

• يعمل علي الفرقاطة مروحية أو مروحيتين لمهام مكافحة الغوصات من طراز NH90-NFH الفرنسية و AW-101 الإيطالية (الهانجر الداخلي يسع لمروحيتين) و يتسلحا بالأتي ذكره :

2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE MK2/S المضاد للسفن البالغ مداه 30 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE ER المضاد للسفن و الذي يفوق مداه 100 كيلومتر .

• المروحية NH90-NFH من إنتاج شركة NHIndustries الفرنسية المملوكة بالكامل لشركات Airbus Helicopters الأوروبية و Leonardo Finmeccanica الإيطالية و Fokker Technologies الهولندية

• عملية إنتاج المروحية AW-101 و التجميع النهائي للمروحية NH90-NFH تمت بواسطه شركة Leonardo Finmeccanica الإيطالية و التي كان يطلق عليها سابقاً AgustaWestland

• قدرة حمل طائرات دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبة Reconnaissance And Survillance Missions

• الفرقاطة مزودة بحظيرة داخلية / هانجر (للمروحيات – طائرات دون طيار)

• صورة للمروحية NH90-NFH :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمروحية AW-101 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• خامساً : القوارب :
▬▬▬▬▬▬▬

• قدرة حمل 3 قوارب سريعة قابلة للنفخ Rigid Hulled Inflatable Boat للعمليات الخاصة Commando Operations الأول طوله 7 متر مثبت علي الجانب الأيمن للفرقاطة و الثاني طوله 11 متر مثبت علي الجانب الأيسر للفرقاطة و يتم إنزالهم عن طريق فتح منفذين بجانبي الفرقاطة و الثالث بطول 11 متر مثبت في مؤخرة الفرقاطة أسفل مهبط المروحية بدلاً من السونار المجرور و الذي يعمل علي نسخة مكافحة الغواصات و يتم إنزاله من المنفذ الخلفي

• صورة للمنفذ الجانبي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمنفذ الخلفي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• التقرير من إعداد الزميل أحمد رجب الشهير بأدمن سكوربيون #scorpion

Designed By : Fathy Abouzaid ©2020

ما شاء الله تقرير اكثر من وافى لقدرات الفرقاطه



[AliTarek]

ما لاحظته من الصور هو عدم وجوم قواذف الاوتمات ولكن حاوايات الصواريخ فقط هى الغير موجوده وسوف يتم تركيبها عند دخول الفرقاطه الخدمه
ثانيا وللاسف عدم وجود نظامNetunno4100 لكن البديل قادم ان شاء الله
يريت لو حد شايف حاجه من الصور يقول



[Bright sky]

فرقاطة الأغراض العامة الإيطالية من الفئة فريم بيرجامينى Fremm Bergamini Class GP

تم الإعلان أمس عن موافقة الحكومة الإيطالية على بيع عدد 2 فرقاطة أغراض عامة من الفئة فريم برجاميني كلاس ذات القدرات المعززة لمهام الدفاع الجوي لصالح القوات البحرية المصرية بقيمة 1.2 مليار يورو كجزء من صفقة كبرى سميت بصفقة القرن العسكرية المصرية الإيطالية و التى بمقتضاها ستحصل مصر على 6 فرقاطات من الفئة فريم بيرجامينى و 20 قطعة بحرية أخرى لم يتضح الطراز حتى الأن (قد تكون فرقاطات أو كورفيتات أو لنشات صواريخ) بالإضافة إلى 24 طائرة مقاتلة من طراز يوروفايتر تايفون و 24 طائرة تدريب قتالية من طراز إيرماكى M-346 بالإضافة إلى قمر إستطلاع و تصوير ردارى و معدات أخرى

و بموجب الإتفاق ستحصل القوات البحرية المصرية على الفرقاطتين سبارتاكوس سكيرجات Spartaco Schergat و إميليو بيانكي Emilio Bianchi اللتين كانتا مخصصتين للقوات البحرية الإيطالية (لم يدخلا الخدمة فيها حتى لا يصطاد أحدهم فى الماء العكر)

إليكم أقوى تقرير شامل و مفصل عن المدمرة الجديدة الوافدة للخدمة فى القوات البحرية المصرية

• الفرقاطة الإيطالية Fremm Bergamini فريم برجاميني تنتمي في الأصل لمشروع الفرقاطة الأوروبية المتعددة المهام Frigate European Multi-Mission (FREMM) Class المشترك بين فرنسا و إيطاليا ، يوجد منها إصداراين نسخة متعددة مهام تعرف بنسخة الأغراض العامة GP General Purpose و نسخة أخري مخصصة لمهام مكافحة الغواصات تعرف بـ ASW Anti-Submarine Warfare ، تعمل الفرقاطة Fremm في البحرية الإيطالية حالياً بعدد 8 فرقاطات

• تتميز نسخة الأغراض العامة بمنظومتها الرادارية القوية و المتعددة التي تشمل رادار رئيسي من نوع AESA إيسا المتطور الذي يتميز بصعوبة التشويش عليه من الأنظمة المعادية و أنظمتها الإلكترونية المتطورة و تسليحها الثقيل المتمثل في صواريخ Aster إستر المتوسطة و البعيدة المدي عالية الدقة المضادة للأهداف الجويه المختلفة و الصواريخ المضادة للسفن و الأهداف البرية الساحلية و الطوربيدات المضادة للغواصات بخلاف المدافع الحديثة الثقيلة

• عملية إنتاج الفرقاطات من هذه الفئة تمت بواسطه شركة Fincantieri الإيطالية لبناء السفن

• المهام :
▬▬▬

1) الدفاع الجوي و صد الهجمات الصاروخية المعادية

2) مرافقة و حماية حاملات الطائرات المقاتلة و حاملات المروحيات

3) مكافحة السفن و الغواصات

4) ضرب الأهداف البرية الساحلية

5) الدعم النيراني للقوات في البحار و المحيطات

• المواصفات العامة :
▬▬▬▬▬▬▬

1) الإزاحة القصوي : 6900 طن

2) الطول : 144.6 متر

3) العرض : 19.7 متر

4) الغاطس : 5 متر قابل للزيادة

5) السرعة القصوي : 56 كم / الساعة بإستخدام المحركات الغازية التوربينية و الديزل معاً

6) المدي : 12.4 ألف كم

7) الطاقم : 145 فرد

8) الطاقة الإستيعابية : 200 فرد

9) البقائية : 45 يوم

• الدفع :
▬▬▬

• منظومة دفع Propulsion System من طراز CODLAG تعمل بالديزل كهرباء و الغاز Combined Diesel-Electric And Gas علي النحو التالي :

محرك غازي توربيني طراز Avio-GE LM2500+G4 يولد قوه دفع تقدر بـ 42.9 ألف حصان من إنتاج شركة General Electric الأمريكية

نظام دفع صامت / هاديء Silent Propulsion System معروف بـ Integrated Electric Propulsion IEP يعمل بنمط السرعة المنخفضة Low-Speed Mode عبارة عن نظام دفع كهربي يعتمد علي محركات / مولدات الديزل في توليد الطاقة الكهربائية التي تستخدمها المحركات الكهربائية في تحريك المراوح الدافعة للفرقاطة بدلاً من الدفع الميكانيكي التقليدي و الذي يستخدم طاقة المحركات المذكورة في تحريك التروس و هو ما يولد بصمة ضوضائية ملحوظة و بهذه الطريقة يعمل نظام الدفع الكهربي علي تقليل البصمة الصوتية و أيضاً الحرارية للفرقاطة يمنحها قدرة عالية في تنفيذ المهام التي تتطلب أقصي درجات الصمت و يتكون من الأتي :

2 محرك دفع كهربائي Electric Propulsion Motors كل محرك يولد قوة دفع تقدر بـ 3352.5 بإجمالي قوة دفع تقدر بـ 6705 ألف حصان

4 مولدات ديزل Diesel Generator Sets كل مولد يولد قوة دفع تقدر بـ 2816.1 بإجمالي قوة دفع تقدر بـ 11.2 ألف حصان

• تصل الفرقاطه للسرعة القصوي فى حال تشغيل المحركات الغازية التوربينية و الديزل معاً

• نظام إدارة المعارك :
▬▬▬▬▬▬▬▬

نظام إدارة المعارك Combat Management System مثبت أسفل البرج من طراز Athina و يتكون من نظام معالجة البيانات و أنظمة المراقبة و توجيه الأسلحة و أنظمة الملاحة و مجموعة متكاملة من أنظمة الإستشعار و يتولي إدارة جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفة من إنتاج شركة Selex الإيطالية

• صور لنظام Athina و موقعه علي الفرقاطة :





• الرادارات :
▬▬▬▬▬

• أولاً : رادار أمامي رئيسي مثبت داخل قبة أعلي منصة الفرقاطة من طراز Spy-790 EMPAR MFRA Multi-Function Radar Active من إنتاج شركه Selex الإيطالية متعدد الوظائف / كشف و تتبع (جوي _ سطحي + توجيه الأسلحة) ثلاثي الأبعاد 3D يعمل علي النطاق الترددي C-Band بزاويه 360 درجه ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) و هو نسخة مطورة من رادار الـ EMPAR ذو مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array PESA العامل علي مدمرات Horizon الإيطالية الفرنسية الشهيرة و يتميز بقدرته علي رصد الأهداف المحلقة علي الإرتفاعات المنخفضة Low Altitude Targets و تتبع 300 هدف معادي و توجيه صواريخ Aster-30 لمداها الأقصي المقدر بـ 100 : 120 كيلومتر ، الرادار يمكنه تتبع الطائرات Aircrafts من مسافة 120 : 150 كيلومتر و الصواريخ Missiles من مسافة 25 كيلومتر ، و لم تعلن الشركة المدي الأقصي للرادار و لكنه يمتلك مدي فعال Instrumental Range يفوق 180 كيلومتر ضد الأهداف ذات البصمة الرادارية العالية High RCS Targets و علي ذلك فإن المدي التقريبي الأقصي للرادار هو في حدود 250 كيلومتر

• صور لرادار الـ EMPAR MFRA من خارج القبة و داخلها :





• صورة من داخل نظام إدارة المعارك Athena لنظام التحكم الخاص برادار الـ EMPAR MFRA :



• متاح تزويد الفرقاطة برادار من طراز KRONOS MFRA Multi Functional Naval Radar الجديد و الذي يعد هو الأخر تطويراً لرادار EMPAR MFRA سالف الذكر و يمتلك المميزات و القدرات الأتية :

1) المصنع : شركة Selex الإيطالية

2) التصنيف : متعدد الوظائف كشف و تتبع (جوي - سطحي + توجيه الأسلحة)

3) نوع الكشف : ثلاثي الأبعاد 3D

4) النوع : ذو مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA

5) التغطية : 360 درجة

6) سرعة في رد الفعل و تتبع الأهداف المعادية و الإنذار المبكر

7) سرعة الدوران تقدر بـ 60 دورة / الدقيقة

8) يتميز الرادار بسهولة عملية الصيانة

9) يمتلك الردار القدرة على كشف الأهداف ذات المقطع الراداري المنخفض الشبحية و الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصقة لسطح البحر Dedicated Tracking Against Small And Low Visible Target Or Pop-Up Targets, Such As Sea Skimmers

10) يمتلك قدرة تتبع 300 هدف في وقت واحد

11) قدرة توجيه صواريخ Aster 30 للدفاع الجوي بعيده المدي لمداها الأقصي

12) المدي الأقصي : +300 كيلومتر

• صورة لرادار الـ KRONOS MFRA :



• متاح أيضاً تزويد الفرقاطة بوحدة المستشعرات المدمجة الحديثة Integrated Mast من طراز UNIMAST-300 من إنتاج شركة Selex الإيطالية المزودة بعدد 8 هوائيات ثابتة ذات مصفوفة المسح الإلكتروني النشط Active Electronically Scanned Array (AESA) متعددة الوظائف (كشف جوي و سطحي + توجيه) بدلاً من هوائي الرادار الدوار التقليدي عبارة عن 4 هوائيات تعمل علي النطاق الترددي C-Band ثلاثيه الأبعاد 3D مستمدة من رادارت الـ MFRA / KRONOS و 4 هوائيات تعمل علي النطاق الترددي X-Band مخصصة لغرض التوجيه شبه النشط للصواريخ Semi-Active Missile Guidance و كشف الأهداف المعادية علي الإرتفاعات المنخفضة Low Level Survillance ، لم تعلن الشركه مدي المنظومة الرادارية بالتحديد و لكنها علي الأغلب ستزيد عن مدي رادار الـ KRONOS MFRA سالف الذكر ، وحدة المستشعرات المدمجة المذكورة تحتوي أيضاً علي أنظمة الإتصالات Communication Systems و الدعم الإلكتروني Electronic Support Measures ESM و أنظمة الكشف الحرارية / الكهروبصرية Optronic Systems و نظام تعريف الصديق من العدو IFF و وصلات البيانات Data Links

• صورة لوحدة المستشعرات المدمجة UNIMAST-300 :



___________________________________

• ثانياً : رادار أمامي طراز RAN-30X Multi-Mode Radar مثبت أعلي مقدمة البرج و يمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة Selex الإيطالية .

2) التصنيف : رادار مراقبة متعدد الوظائف يعمل علي كشف و تتبع الأهداف الجوية و السطحية و يعمل كرادار ملاحة و يمتلك قدرة التحكم و مراقبة المروحية

3) النطاق الترددي : X-Band

4) نطاق الكشف : 2D ثنائي الأبعاد

5) التغطية : 360 درجة

6) قدرة تتبع 250 هدف في وقت واحد

• يمتلك الرادار 4 أنماط للتشغيل علي النحو التالي :

1) النمط الأول : و فيه يعمل الرادار بمعدل دوران يقدر بـ 15 دورة / الدقيقة لتوفير قدرة كشف و تتبع الأهداف الجوية و السطحية صغيرة الحجم من مسافة تفوق 100 كيلومتر

2) النمط الثاني : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة كشف و تتبع الصواريخ العاملة بنمط الطيران شديد الإنخفاض الملاصق لسطح البحر Sea Skimming في جميع الظروف حتي السيئة من مسافة تفوق 25 كيلومتر

3) النمط الثالث : و فيه يعمل الرادار بمعدل دوران يقدر بـ 30 دورة / الدقيقة لتوفير قدرة العمل كرادار ملاحة Navigation و التحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة Helicopter Approach Control من مسافة تفوق 40 كيلومتر

4) النمط الرابع : و فيه يعمل الرادار بمعدل دوران يقدر بـ 3 دورات / الدقيقة لتوفير قدرة الرصد بعيد المدي Long Range Detection من مسافة تفوق 200 كيلومتر

• صور لرادار الـ RAN-30X :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• ثالثاً : عدد 2 منظومة من طراز NA-25x الرادارية الكهروبصرية للتحكم في نيران المدافع Radar And Optronic Fire Control Systems الأول مثبت علي درجة أعلي مؤخرة البرج و الثاني مثبت علي درجة أعلي مؤخرة هانجر المروحية من إنتاج شركه Selex الإيطالية و مزود بالأتي :

1) رادار Radar يعمل علي الحيز الترددي X-Band (J-Band) .

2) كاميرا تليفزيونية TV Camera .

3) كاميرا حرارية IR Camera .

4) نظام تحديد مسافات بالليزر Laser Range Finder يقدر مداه الأدني بـ 200 متر و الأقصي 20 كم

• صورة توضيحية لمنظومة NA-25x :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

__________________________________

• رابعاً : رادار أمامي علي شكل عصا دوارة مثبت علي درجة بالمنصة أسفل رادار Kronos Mfra من طراز GEM SPN-753G (V) 10 Navigation Radar قادر علي تتبع 50 هدف مخصص للمراقبة و الملاحة البحرية من إنتاج شركة Elettronica الإيطالية

• خامساً : رادار خلفي علي شكل عصا دوارة مثبت في منتصف الفرقاطه بمؤخرة الصاري من طراز GEM SPN-753G (V) 10 Helicopter Approach Control Radar قادر علي تتبع 50 هدف مخصص للتحكم و مراقبة إقتراب و هبوط المروحية المضادة للغواصات علي سطح الفرقاطة من إنتاج شركه Elettronica الإيطالية

• صورة لرادارات الـ GEM SPN-753G (V) 10 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الكشف الحراري :
▬▬▬▬▬▬▬▬▬

نظام من طراز SASS Silent Acquisition and Surveillance System مثبت علي درجة أعلي مؤخرة البرج خلف منظومة الـ Selex Na 25-x للبحث و التتبع بالأشعة تحت الحمراء ضد الأهداف الجوية و السطحية ، و هو نظام صامت Silent عالي الحساسية و الدقة – مزدوج النطاق High sensitivity/ High Resolution/ Dual Band IR Head يوفر قدرة المراقبة السلبية بعيدة المدي Long Range Passive Surveillance و الرصد و التتبع الأوتوماتيكي Automatic Target Detection and Track Initialization دقيق جداً حتي مع حركة البحر Accurate Stabilisation Against Sea Motion مع تغطية كاملة بزاوية 360 درجة + قدرة تتبع 100 هدف في وقت واحد

• صور لنظام الـ SASS :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• السونارات :
▬▬▬▬▬

• سونار من طراز UMS 4110CL Sonar و هو سونار مثبت في بدن الفرقاطة / أسفل المقدمة و يمتلك القدرات الأتية :

1) المصنع : شركة Thales الفرنسية

2) نمط الكشف : يعمل بنمط إيجابي و سلبي Active And Passive Sonar

3) نطاق التردد : التردد المنخفض Low Frequency

4) قدرة الكشف الإيجابي للترددات من 4600 لـ 6100 هرتز

5) قدرة الكشف السلبي للترددات من 4600 لـ 6100 هرتز

6) قوة التردد : نطاق ترددي عريض ضد تأثير الصدي Wide Bandwidth Against Reverberation Effect الذي يصل لـ 2000 هرتز

7) أنماط نبضات السونار : FM و CW و Combo

8) الفاعلية : قدرة عالية في كشف الغواصات و الطوربيدات و الألغام البحرية

9) نظاق الكشف : يعمل بزاوية 360 درجة

10) ظروف الكشف : يعمل في مختلف الظروف في نطاق المياه الساحلية الـ Brawn Water و المياه العميقة و المحيطات الـ Blue Water حتي في نطاق إلتقاء التيارات المعروف بـ Convergence Zone

11) مدي الرصد : 65.8 كم

• أنظمة التحكم في النيران :
▬▬▬▬▬▬▬▬▬

• يعمل رادار الـ EMPAR MFRA الرئيسي علي توجيه صواريخ الإستر للدفاع الجوي و دعم عملية توجيه المدافع

• تعمل أنظمة الـ Na-25x الرادارية الكهروبصرية علي التحكم النيراني في مدافع الـ Oto Melara 127 و Oto Melara 76

• يعمل نظام SASS الحراري علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• يعمل رادار الـ RAN-30X علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• تعمل رادارت الـ GEM SPN-753G (V) 10 علي تغذية نظام إدارة معارك الفرقاطة ببيانات الأهداف المعادية لإتخاذ القرار المناسب تجاهها

• نظام من طراز SAAM-ESD Extended Self Defense للتحكم النيراني Fire Control System في أنظمة الدفاع الجوي الصاروخي Aster 15 و Aster 30 حيث يتلقي الأوامر بفتح و غلق القواذف + إدخال البيانات علي الصواريخ من إنتاج شركة Selex الإيطالية

• صورة من داخل نظام إدارة المعارك Athena لنظام SAAM-ESD :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• أنظمة الإتصالات :
▬▬▬▬▬▬▬

1) منظومة إتصالات متكاملة Selex Full Integrated Communication System من شركة Selex الإيطالية

2) نظام الإستغاثة و السلامة العالمي Global Maritime Distress and Safety System GMDSS و هو نظام متفق عليه دولياً عبارة عن مجموعة من إجراءات و أنظمة و معدات السلامة و بروتوكولات الإتصال المستخدمة لزيادة السلامة و جعلها أكثر سهولة لإنقاذ السفن المتعثرة و الزوارق و الطائرات و يهدف النظام إلي التنبيه و تحديد الموقف من الأزمات خلاف المعلومات و الإتصالات العامة و يتوافق معه جميع أنظمة إتصالات الفرقاطة

3) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-11 الأمريكية و التي توفر قدرة ربط المعلومات بين طائرات الإنذار المبكر Awacs و الفرقاطة لتزويدها بمعلومات عن أماكن تواجد الأهداف المعادية (الإحداثيات) ، وصلة البيانات تربط الفرقاطة بالسفن و الغواصات و منصات الدفاع الساحلي أيضاً

4) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-16 الأمريكية و التي تعمل علي ربط المعلومات بين الفرقاطة و السفن الأخري و الطائرات و الغواصات و منصات الدفاع الساحلي توفر قدرة العمل الجماعي في نقل البيانات (الإحداثيات) و توجيه الأسلحه حيث تمنح الفرقاطة إمكانية إطلاق الصاروخ مع توجيهه بواسطة طائرة أو غواصة أو سفينة أخري و العكس

5) وصلة بيانات تكتيكية Tactical Data Link من طراز Link-22

6) أنظمة إتصالات بالأقمار الصناعية من طراز Satcom UHF/SHF/Ku و Immarsat

7) نظام إتصال تحت الماء Digital Underwater Communication System من طراز TUUM-6 من إنتاج شركة Thales الفرنسية

8) أنظمة إتصالات من النوع LOS LF/MF/HF و V/UHF

• الأنظمة الدفاعية و الدعم الإلكتروني و الحرب الإلكترونية :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

1) نظام الدعم الإلكتروني و الإنذار المبكر Altesse ESM مثبت في صاري الفرقاطة و يعمل علي كشف و إعتراض إشارات الإتصالات اللاسلكية المعادية و تحليلها و تحديد موقعها و إتجاهها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Altesse ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

2) نظام الدعم الإلكتروني و الإنذار المبكر من طراز Vigile ESM مثبت في المنصة أسفل رادار الـ EMPAR MFRA الرئيسي و يعمل علي كشف و إعتراض إشارات الرادارات المعادية و تحليلها و تحديد موقعها و إتجاهها و خطورتها من إنتاج شركة Thales الفرنسية

• صور لنظام الـ Vigile ESM :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

3) نظام الدعم الإلكتروني و تعريف الصديق من العدو من طراز TSB 3520 ATC & IFF Combined Interrogator Transponder من إنتاج شركه Thales الفرنسية

4) نظام من طراز IFF SIR M5-PA لتعريف الصديق و العدو مثبت في المنصة علي حامل أسفل منظومة الـ Vigile Electronic Intelligence ESM من إنتاج شركة Selex الإيطالية

5) صورة لنظام الـ IFF SIR M5-PA :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

6) عدد 2 نظام تشويش ECM الأول مثبت علي حامل بمنصة الفرقاطة أسفل رادار الـ GEM SPN-753G (V) 10 الأمامي و الثاني مثبت في مؤخرة الفرقاطة أعلي هانجر المروحيات للدفاع الإلكتروني النشط ضد الرادارات و أنظمة توجيه الصواريخ من طراز Netunno 4100 Electronic Jammers من إنتاج شركة Elettroinca الإيطالية

• صور لنظام الـ Netunno 4100 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

7) منظومة من طراز SCLAR-H Decoy Launchers المتطورة مثبتة علي جانبي مؤخرة الفرقاطة خلف الصاري و أمام المدفع الخلفي لإطلاق الشراك الخداعية Decoys المضللة للصواريخ الرادارية و الحرارية المعادية من إنتاج شركة Selex و Otomelara الإيطالية

• صور لمنظومة الـ SCLAR-H :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• يمكن تزويد الفرقاطة بمنظومة Decoy مضللة للطوربيدات المعادية

• التسليح :
▬▬▬▬

• أولاً : المدافع :
▬▬▬▬▬▬

1) مدفع أمامي طراز Oto Melara 127 عيار 127 تقدر كثافته النيرانيه بـ 32 قذيفة / دقيقة من إنتاج شركة Oto Melara Finmeccanica الإيطالية ، و يختلف مداه حسب القذائف المستخدمة علي النحو التالي :

• في حالة إستخدام القذائف التقليدية يبلغ مداه 30 كيلومتر

• في حالة إستخدام قذائف Vulcano Ballistic Extended Range BER الغير موجهة يبلغ مداه 60 كيلومتر

• في حالة إستخدام قذائف Vulcano الذكية الموجهة بالقصور الذاتي Inertial Navigation System INS و القمر الصناعي GPS المضادة للسفن و الأهداف البرية يبلغ مداه 100 كيلومتر

• صورة لمدفع الـ Oto Melara 127 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

2) عدد 2 مدفع خلفي طراز Oto Melara 76 Super Rapid Fire الإيطالي عيار 76 مم للدفاع الجوي و ضرب الأهداف السطحية و الساحلية و الصواريخ ، المدفع يبلغ مداه 16 كيلومتر و يصل لـ 20 كيلومتر بإستخدام قذائف الـ Sapomer بكثافة نيرانية تقدر بـ 120 قذيفة / الدقيقة

• يمكن تزويد المدفع بقذائف Vulcano الذكية الموجهة بمنظومة الملاحة بالأقمار الصناعية GPS + منظومة توجيه بالأشعة تحت الحمراء أو الليزر في المرحلة النهائية و البالغ مداها 40 كيلومتر من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• أيضاً متاح تحديث المدفع و تزويده بنظام توجيه من النوع Strales Guidance System الجديد و هو عبارة عن رادار Radar صغير مدمج بالمدفع مثبت في منفذ قابل للفتح و الإغلاق بجانب المدفع الأيمن ليعمل كنظام دفاعي مضاد للتهديدات الصاروخية المقتربة ، النظام يقوم بتوجيه قذائف DART الفعالة في ضرب الصواريخ الحديثة الأسرع من الصوت Supersonic Missiles _ العاليه المناورة و أيضاً القوارب الصغيرة السريعة Fast Manouevring Little Boats بمدي مؤثر يفوق الـ 5 كيلومتر

• صورة لمدفع الـ Oto Melara 76 و نظام الـ Strales :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

____________________________________

3) عدد 2 مدفع Ciws من طراز Oerlikon Oto melara عيار 25 مم مثبت علي جانبي الفرقاطة يمين و يسار المنصة متعدد الوظائف مضاد للتهديدات الجوية المقتربة و السطحية تبلغ كثافته النيرانية 650 طلقة / الدقيقة مع مدي مؤثر يقدر بـ 2 كيلومتر ، المدفع مزود بمنظار للرؤية و يمكن تزويده بمنظومة كشف حراري IR و يتحكم فيه فرد مدفعجي و هو من إنتاج شركة Oto Melara Finmeccanica الإيطالية

• صورة لمدفع الـ 25 Oerlikon :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثانياً : الصواريخ :
▬▬▬▬▬▬▬

8 صواريخ سطح سطح مضادة للسفن من طراز Otomat Mk 2 Block IV أوتومات المماثلة لصواريخ إكزوسيت Exocet الفرنسية في معظم خصائصها يتم إطلاقها من قاذفان رباعيان مثبتان علي جانبي الفرقاطة و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دون سرعة الصوت متقدم في السرعه High Subsonic Missile

3) التصميم : شبحي Stealth Missile

4) المهام : صاروخ مضاد للسفن و الأهداف البرية الساحلية Anti-Ship And Coastal Land Targets Missile

5) الطول : أقل من 6 أمتار

6) وزن الصاروخ : 780 كجم

7) وزن الرأس الحربي : 210 كجم

8) نمط الطيران : شديد الإنخفاض ملاصق لسطح البحر Sea Skimming علي إرتفاع يقدر بـ 1-2 متر فوق سطح البحر

9) السرعة : 0.9 ماخ = 1102.5 كم / الساعة = 306.2 متر / الثانية

10) الفاعلية و الدقة : قدرة عالية علي المناورة و تحمل التشويش الإلكتروني

11) رصد الصاروخ من الأنظمة المعادية : علي الأرجح لن يتم كشفه حتي يصل لمسافة 6 كيلومتر من الهدف نظراً لإرتفاع طيرانه المنخفض للغاية

12) التوجيه : بالقصور الذاتي Inertial Navigation System INS في المرحلة الأولي ثم التوجيه المستقل Autonomous Terminal Guidance عن طريق تفعيل الباحث الراداري النشط الخاص بالصاروخ Active Seeker + توجيه بالقمر الصناعي GPS لضرب الأهداف البرية الساحلية

13) المدي الأقصي : يفوق 180 كيلومتر

• صورة لقواذف إطلاق صواريخ Otomat من الخارج و الداخل :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

عدد 16 خلية عمودية VLS Vertical Launching System من طراز Sylver A50 cells يمكن زيادتها إلي 32 خلية لتمنح الفرقاطة كثافة نيرانية أكبر في مهام الدفاع الجوي Anti-Air Warfare AAW و تطلق الخلايا الصواريخ الأتية :

• صواريخ من طراز Aster-15 (إستر 15) و تمتلك المواصفات الأتى ذكرها :

1) المصنع : شركة MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي متوسط المدي Medium Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضاده للرادارات و الذخائر الذكية

4) الطول : 4.2 متر

5) العرض : 180 ملم

6) الوزن : 310 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Motor

8) السرعة القصوي : 3 ماخ = 3675.1 كم / الساعة = 1020.8 متر / الثانية

9) سقف الإرتفاع : 13 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ أعلي نسبة إصابة من أول صاروخ دون الحاجة لإطلاق عده صواريخ علي هدف واحد مقارنة بأنظمة الدفاع الجوي متوسطة المدي الأخري

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : بنمط أطلق و إنسي Fire And Forget Mod فبمجرد رصد رادار الفرقاطة الهدف المعادي و إصدار الأمر بالإطلاق يتم نقل المعلومات للصاروخ الذي ينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) أهم التجارب العملية للصاروخ : إستطاع ضرب درون هدفي (أسرع من الصوت) في محاكاة لقدرة ضرب الصواريخ الأسرع من الصوت Supersonic Missiles

15) المدي : +30 كيلومتر

________________________

• صواريخ من طراز Aster-30 إستر 30 و تمتلك المواصفات الأتي ذكرها :

1) المصنع : شركه MBDA الأوروبية لصناعة الأسلحة

2) التصنيف : صاروخ دفاع جوي بعيد المدي Long Range Air Defense Missile

3) المهام : ضرب الطائرات و المقاتلات و المروحيات و الطائرات من دون طيار و الصواريخ الجوالة و المضادة للرادارات و الصواريخ الباليستية و الذخائر الذكية

4) الطول : 4.9 متر

5) العرض : 180 ملم

6) الوزن : 450 كجم

7) الدفع : بالوقود الصلب Solid Propellant علي مرحلتين Two-Stage Propulsion

8) السرعة القصوي : 4.5 ماخ = 5512.7 كم / الساعة = 1531.3 متر / الثانية

9) سقف الإرتفاع : 20 كيلومتر

10) المناورة : عالي الكفاءة في ضرب الأهداف الجوية عالية المناورة

11) دقة الإصابة : يمتلك الصاروخ قدرة عالية في إصابة الأهداف المعادية من أول صاروخ دون الحاجه لإطلاق عدة صواريخ علي هدف واحد

12) نمط الإصابة : الإصطدام المباشر Hit To Kill أو الإنفجار عند أقرب مسافة من الهدف Blast Fragmentation Mode

13) التوجيه : تنقسم عمليه توجيه صواريخ الـ Aster-30 إلي حالتين علي النحو التالي :

أولاً : حالة إستهداف هدف من مسافة بعيدة كالطائرات المقاتلة و فيها يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف و خلال ذلك يقوم الرادار بتزويد الصاروخ بتعديل المسار الخاص بالهدف المعادي إلي أن يتم تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker في المرحلة الأخيرة حتي الإصابة

ثانياً : حالة إستهداف هدف من مسافة قريبة كالصواريخ و فيها يستخدم نمط اطلق و إنسي Fire And Forget Mod حيث يقوم رادار الفرقاطة برصد الهدف المعادي ثم يتم إصدار الأمر بالإطلاق و نقل المعلومات للصاروخ فينطلق بإتجاه الهدف مع تشغيل الباحث الراداري النشط الخاص به Active Radar Seeker حتي الإصابة

14) المدي : 100 : +120 كيلومتر

• صور لخلايا VLS المخصصه لإطلاق صواريخ Aster :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• ثالثاً : الطوربيدات :
▬▬▬▬▬▬▬

عدد 2 قاذف ثلاثي طراز B515/3 Torpedo Launchers لإطلاق طوربيدات من طراز MU-90 يتم إطلاقهم من 2 منفذ قابل للفتح و الإغلاق مثبت علي جانبي الفرقاطة خلف منفذ إنزال قوارب الـ RHIB ، الفرقاطه تحمل 19 طوربيد منه و يمتلك المواصفات الأتي ذكرها :

1) المصنع : المجموعه الأوروبية Eurotrop المؤسسة بواسطة شركات DCNS و Thales الفرنسية و شركة WASS الإيطالية

2) التصنيف : طوربيد خفيف Light Weight Torpedo

3) المهام : مضاد للغواصات Anti-Submarines Torpedo

4) الطول : 2.85 متر

5) العرض : 323.7 مم

6) الوزن : 304 كجم

7) العمق الأدني للإطلاق : 25 متر فأكثر

8) العمق العملياتي الأقصي : أكثر من 1000 متر

9) خفة الحركة و القدرة علي المناورة : عالية لأقصي درجة Extreme

10) الفاعلية و الدقة : قدرة عالية في تجاوز الشراك الخداعية المضللة Decoys

11) التوجيه : بنمط أطلق و إنسي Fire And Forget Torpedo فبمجرد رصد سونار الفرقاطة الهدف المعادي يتم إصدار الأمر بالتعامل و إطلاق الطوربيد الذي يقوم بتشغيل الباحث السوناري الخاص به حتي الإصابة

12) السرعة : من 53.7 كم / الساعة و حتي 92.6 كم / الساعة و يتحكم فيها المشغل

13) المدي : (23) كم علي سرعة 53.7 كم / ساعة أو 10 كم علي سرعة 92.6 كم / ساعة

• طوربيدات الـ MU-90 يوجد منها نسخة أخري من الفئة MU-90 Hard Kill مضادة للطوربيدات Anti-Torpedo Torpedo يمكن تسليح الفرقاطة بها ، تستخدم نمط القتل الصعب Hard Kill - الإصطدام المباشر في الطوربيد المعادي و هو يختلف بذلك عن أنظمة القتل السهل و التي تستخدم الأنظمة المؤثرة و المضللة للطوربيدات Decoys

• صور لقواذف إطلاق طوربيدات الـ MU-90 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• رابعاً : الطائرات :
▬▬▬▬▬▬▬

• يعمل علي الفرقاطة مروحية أو مروحيتين لمهام مكافحة الغوصات من طراز NH90-NFH الفرنسية و AW-101 الإيطالية (الهانجر الداخلي يسع لمروحيتين) و يتسلحا بالأتي ذكره :

2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE MK2/S المضاد للسفن البالغ مداه 30 كيلومتر

أو 2 صاروخ خفيف من طراز MARTE ER المضاد للسفن و الذي يفوق مداه 100 كيلومتر .

• المروحية NH90-NFH من إنتاج شركة NHIndustries الفرنسية المملوكة بالكامل لشركات Airbus Helicopters الأوروبية و Leonardo Finmeccanica الإيطالية و Fokker Technologies الهولندية

• عملية إنتاج المروحية AW-101 و التجميع النهائي للمروحية NH90-NFH تمت بواسطه شركة Leonardo Finmeccanica الإيطالية و التي كان يطلق عليها سابقاً AgustaWestland

• قدرة حمل طائرات دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبة Reconnaissance And Survillance Missions

• الفرقاطة مزودة بحظيرة داخلية / هانجر (للمروحيات – طائرات دون طيار)

• صورة للمروحية NH90-NFH :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمروحية AW-101 :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• خامساً : القوارب :
▬▬▬▬▬▬▬

• قدرة حمل 3 قوارب سريعة قابلة للنفخ Rigid Hulled Inflatable Boat للعمليات الخاصة Commando Operations الأول طوله 7 متر مثبت علي الجانب الأيمن للفرقاطة و الثاني طوله 11 متر مثبت علي الجانب الأيسر للفرقاطة و يتم إنزالهم عن طريق فتح منفذين بجانبي الفرقاطة و الثالث بطول 11 متر مثبت في مؤخرة الفرقاطة أسفل مهبط المروحية بدلاً من السونار المجرور و الذي يعمل علي نسخة مكافحة الغواصات و يتم إنزاله من المنفذ الخلفي

• صورة للمنفذ الجانبي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• صورة للمنفذ الخلفي المخصص لإنزال قارب الـ RHIB :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

• التقرير من إعداد الزميل أحمد رجب الشهير بأدمن سكوربيون #scorpion

Designed By : Fathy Abouzaid ©2020

شرح وافي ، شكرا

بالضبط كده ، لو اتفعل العقد الايطالي بالكامل هيكون ٦ برجاميني و لو التفعل العقد الالماني كاملا هيكون ٤ ميكو + ٢ فريم لم يتم تحديده ، بجانب طبعا الفريم الفرنساوي
يعني ١٣ فرقاطة حديثة كبيرة و متوسطة الحجم بجانب ما تمتلكه مصر



[الموحد بالله]

الفريم اختيار جد جد موفق
عين شالة في سماء و مخالب مدمرة تحت الاعماق



[Wōden]

عزيزى لا وجهه مقارنه اصلا بين البحريتين الان بحريه محدثه بالكامل والاخرى التركيه اخر قطعه دخلت بها محترمه كانت منذ 14 سنه

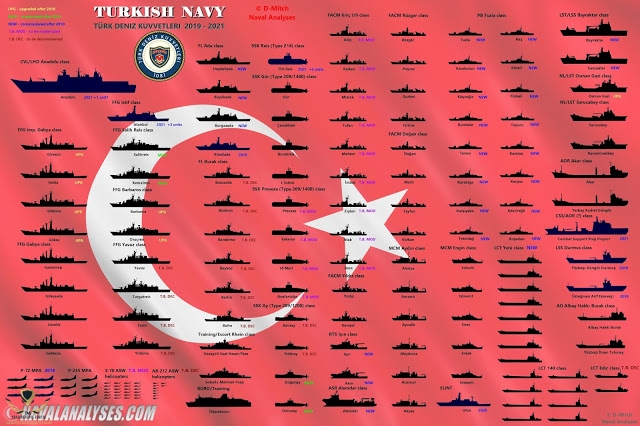

التركية تتفوق في عدد الفرقاطات لكن مع تسلم مصر القطع المتعاقد عليها البيرجامبني و الميكو الأمور ستختلف لكن التركية تتفوق في عدد الغواصات



[Khaled Hassan]

ما لاحظته من الصور هو عدم وجوم قواذف الاوتمات ولكن حاوايات الصواريخ فقط هى الغير موجوده وسوف يتم تركيبها عند دخول الفرقاطه الخدمه
ثانيا وللاسف عدم وجود نظامNetunno4100 لكن البديل قادم ان شاء الله
يريت لو حد شايف حاجه من الصور يقول

لسه هيتم إكمال كافة المنظومات والبدائل خلال الشهور القليلة القادمة إن شاء الله



[neo2]

ما لاحظته من الصور هو عدم وجوم قواذف الاوتمات ولكن حاوايات الصواريخ فقط هى الغير موجوده وسوف يتم تركيبها عند دخول الفرقاطه الخدمه
ثانيا وللاسف عدم وجود نظامNetunno4100 لكن البديل قادم ان شاء الله
يريت لو حد شايف حاجه من الصور يقول

c-esm

من تاليس

وكنت معتقد حيشيلوا الداتا لينك بس موجوده



[Bright sky]

التركية تتفوق في عدد الفرقاطات لكن مع تسلم مصر القطع المتعاقد عليها البيرجامبني و الميكو الأمور ستختلف لكن التركية تتفوق في عدد الغواصات

ده حقيقي بحريتهم كبيرة و قوية ، لذلك تسليح البحرية المصرية بشكل سريع وبأحدث القطع و الشراء الفوري مش من فراغ



[عبد الباقى]

أتوقع رجوع المياه لمجاريها مع الأمريكان مع الرئيس الجديد، هم ناس تابعة مصلحة

حتى الف 35 اللى كانت محجوزة للاتراك هتتسلم لمشغليين تانيين.. قدامهم كذا سنة عشان يكملوا سرب عامل على الحاملة لو الموضوع اتحل مع أمريكا



[لوبل]

مبروك لمصر ام الدنيا



[Bright sky]

حتى الف 35 اللى كانت محجوزة للاتراك هتتسلم لمشغليين تانيين.. قدامهم كذا سنة عشان يكملوا سرب عامل على الحاملة لو الموضوع اتحل مع أمريكا

تركيا بدأت تهدي العب قبل قدوم بايدن ، خطاب اوغلو الاخير كانت تهدأ لجميع الجبهات ، وده يدل إن تركيا متخوفة من إدارة بايدن ، ترامب رغم كله ده كان متساهل معهم ، و كلام بايدن عن تركيا كان عنيف و تعجب من تساهل ترامب معهم
