إيران: مناورة دفاع جوي ( مدافعان آسمان ولایت ۹۹ )
- بادئ الموضوع larbi
- تاريخ البدء

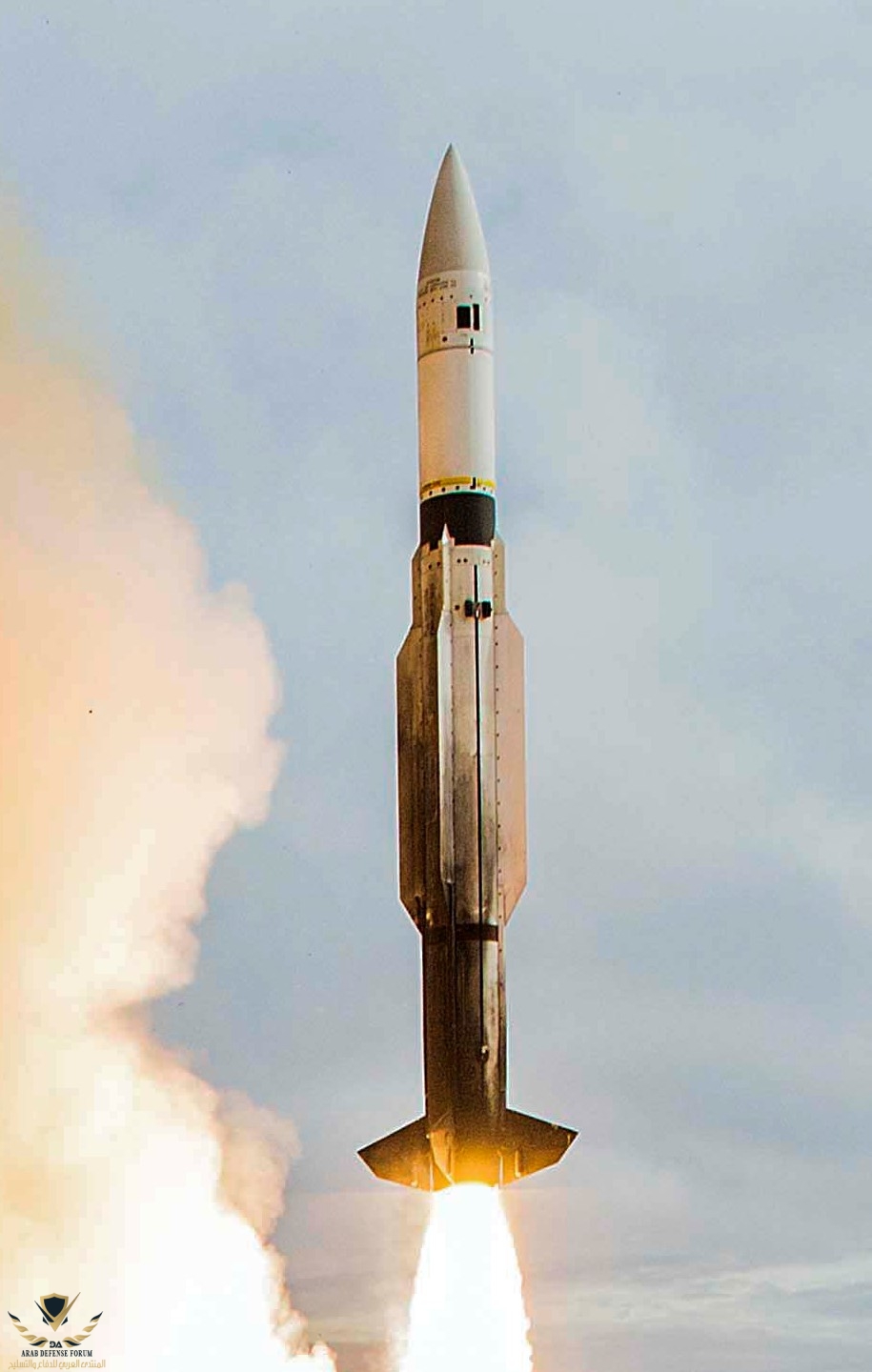

الSM-2 ليس هو الSM-1/RIM-66
المرفقات
- إنضم
- 19 أبريل 2019
- المشاركات
- 2,478
- التفاعل
- الدولة
- إنضم
- 28 ديسمبر 2017
- المشاركات
- 6,808
- التفاعل
- الدولة
- إنضم
- 18 يونيو 2019
- المشاركات
- 671
- التفاعل
- الدولة
- إنضم
- 12 أبريل 2019
- المشاركات
- 6,717
- التفاعل
- الدولة
باكستان .. سكانها أكثر من ايران .. و غير محاصرةو صنعت سلاحها النووي و ايران نفسها تعتمد على أسلوبها
و رغم هذا لا تعلن كل يوم عن سلاح دفاع جوي هههههه .. البروبغندا الإيرانية موجهه لأنصاف البهائم
و رغم هذا لا تعلن كل يوم عن سلاح دفاع جوي هههههه .. البروبغندا الإيرانية موجهه لأنصاف البهائم
- إنضم
- 9 أبريل 2018
- المشاركات
- 4,529
- التفاعل
- الدولة

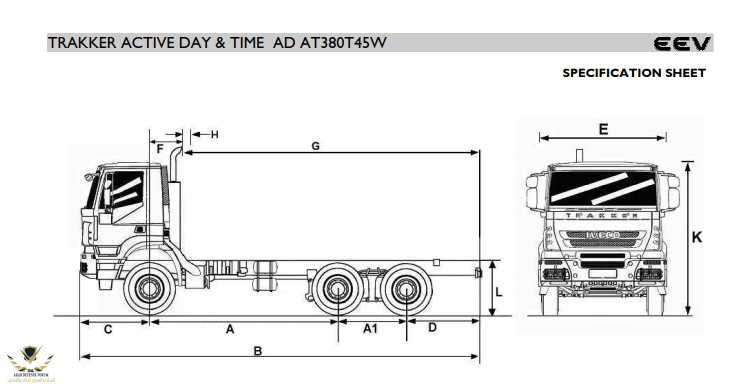

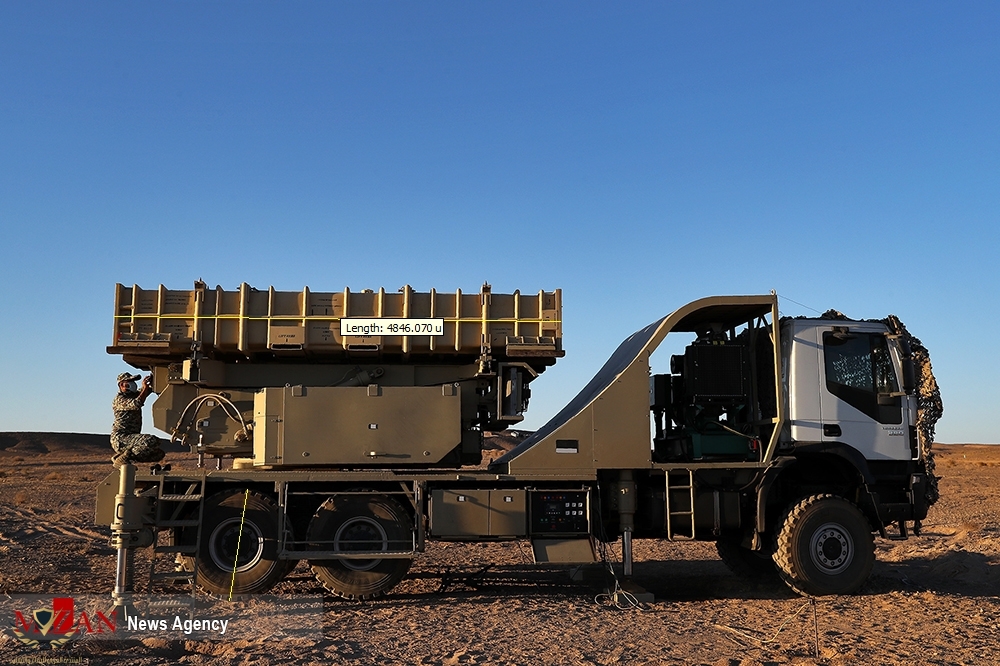

برافوالشاحنة التي يستخدمها "مرصاد 16" هي ال IVECO TRACKKER 6X6
مشاهدة المرفق 317597
إطارات الشاحنة ال 13 R22.5 لديها قطر يساوي 1232 mm
13R22.5 PIRELLI TQ99 156/150F(154G) TL M+S | Heuver
www.heuver.com
بناء على هذا فطول الحاوية كلها (والتي يكون الصاروخ داخلها اقصر ب25% تقريبا ) هو ≈ 4800 mm!
مشاهدة المرفق 317605

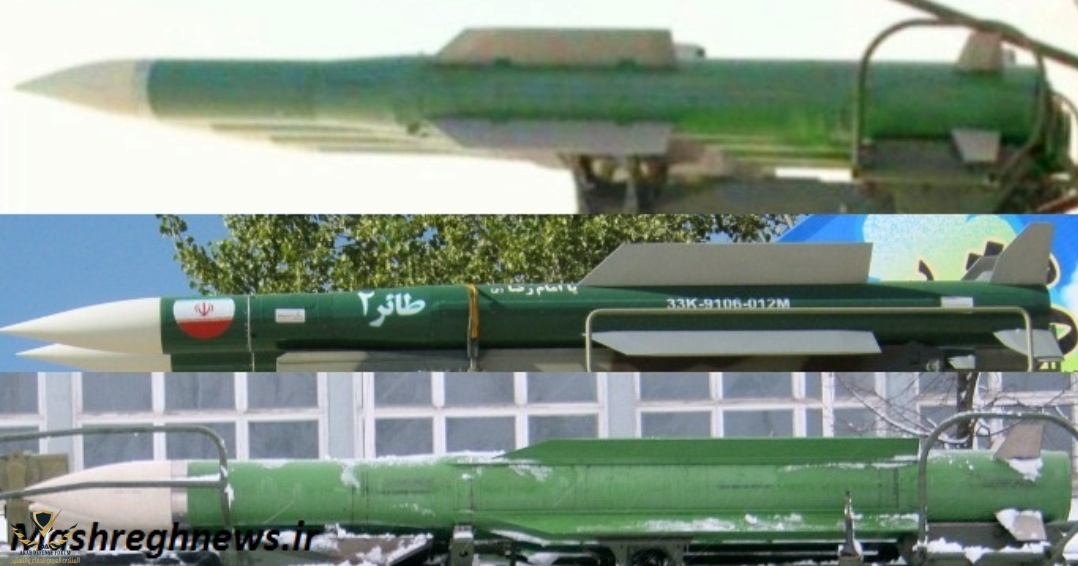

الصاروخ الذي ادليت به انت في ردك هو ال9M317 المستخدم في الBUK-M2
طول هذا الصاروخ 5.18 متر ! يعني لا يمكن حمله في هذه الحاوية اصلا !!

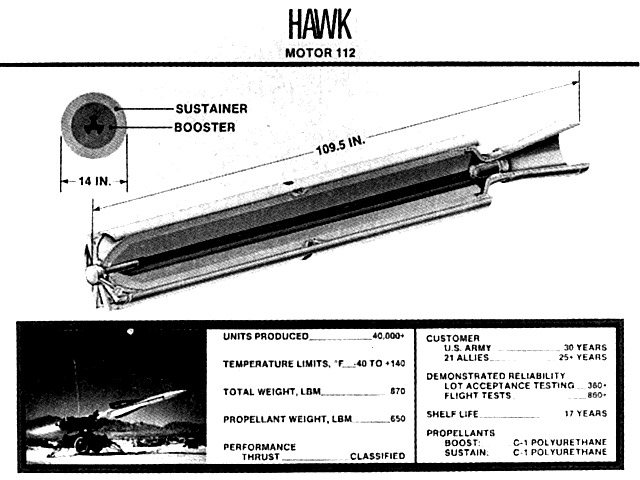

الان نمر للمحرك , صواريخ الهوك تستخدم محرك الM112 وهو محرك ذو مرحلتين مواصفاته كما يلي
هذا المحرك استخدمته ايران في صاروخها الجو جو fakour وفي مايلي مصدر فيه دليل
Analysis: Fakour Air-to-Air Missile
Fakour is Iran's shot at replenishing dwindling Phoenix stocks. But not all is as it seems...irangeomil.blogspot.com

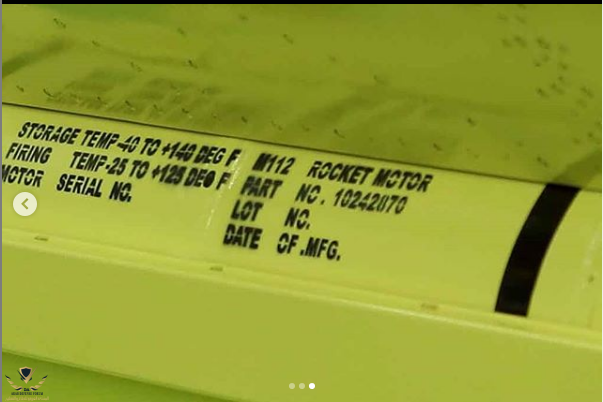

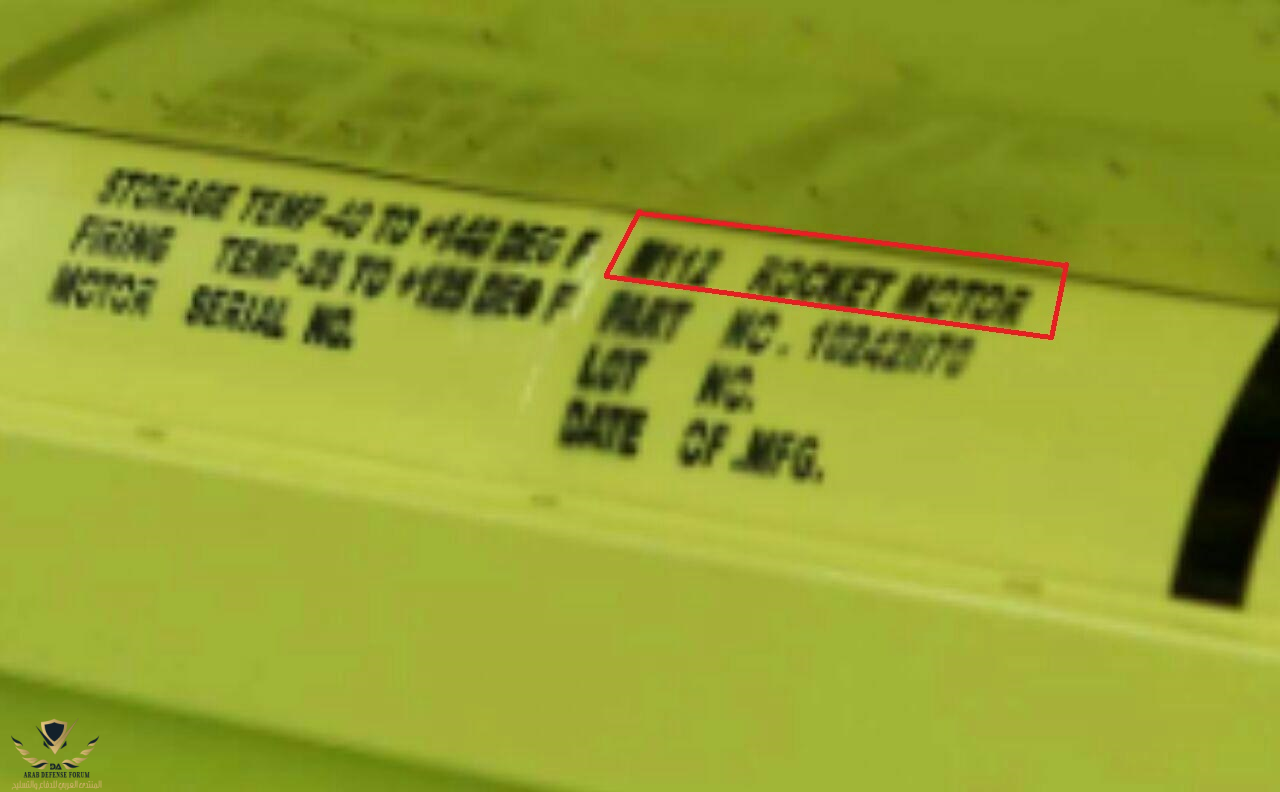

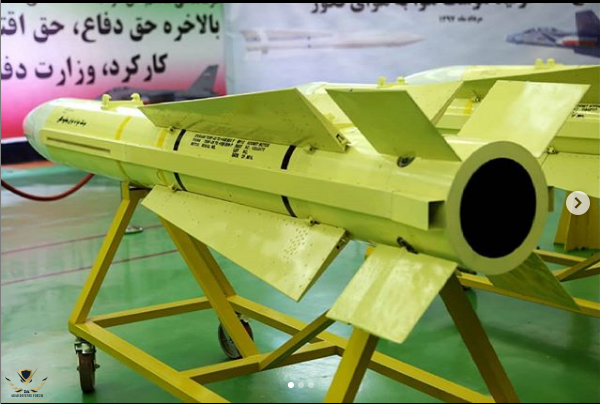

ايضا صور للمحرك على الصاروخ :
مشاهدة المرفق 317606مشاهدة المرفق 317607
مشاهدة المرفق 317608

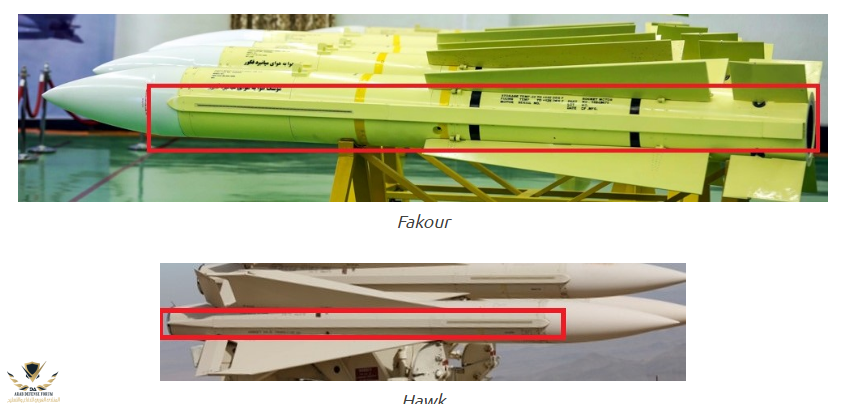

ايضا تم نقل الcable duct او وصلة نظام الصاروخ مع الactuation system والمحرك من صاروخ الهوك التي لاتوجد في صواريخ البوك !!!
مشاهدة المرفق 317609
نفس الشيء حصل مع صاروخ ال"mersad-16" ، يستخدم نفس المحرك ونفس الcable duct ولديه قطر مشابه

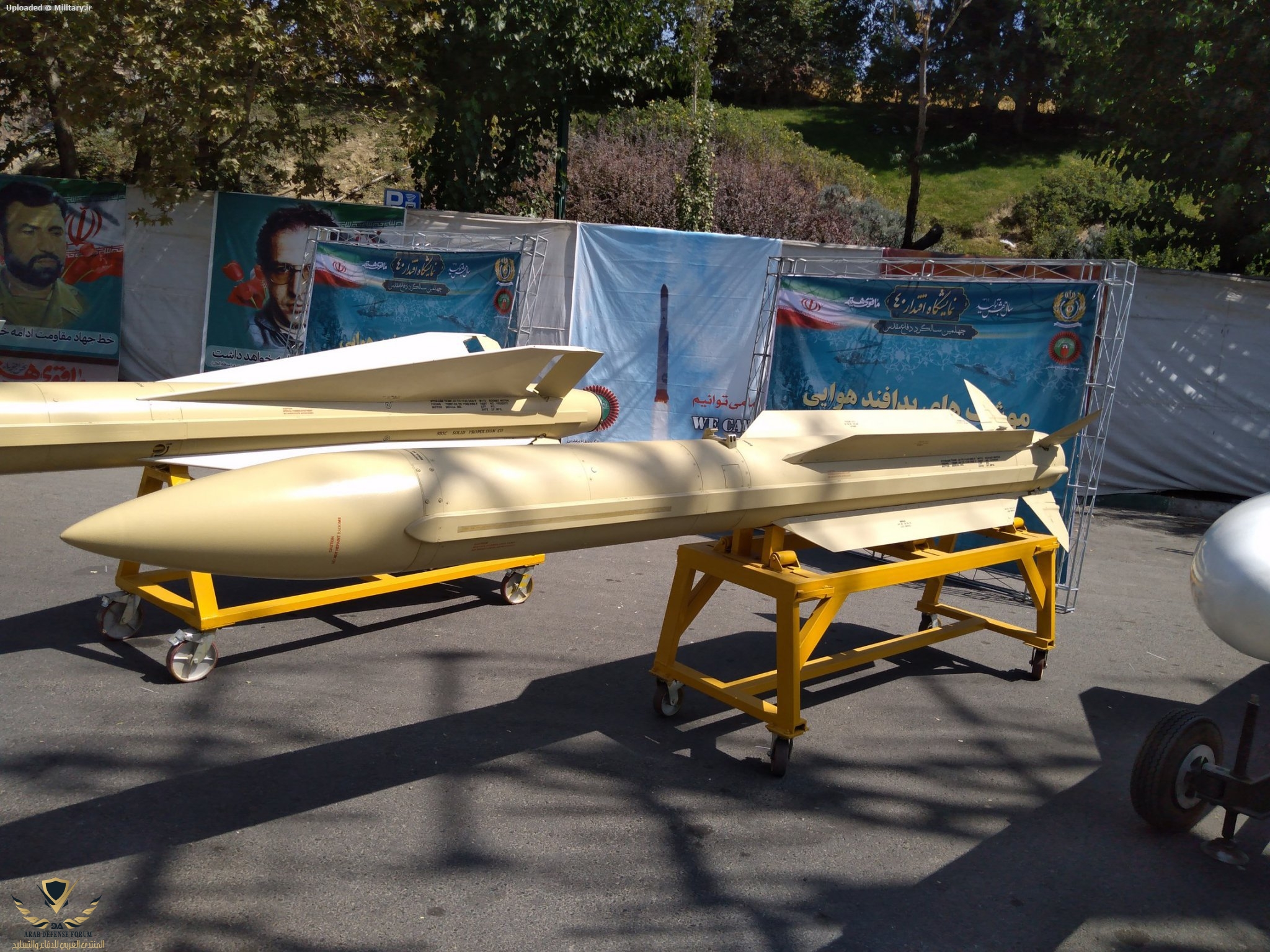

صورة لصاروخ الهوك الايراني القديم مع بديله الجديد ⬇
مشاهدة المرفق 317610

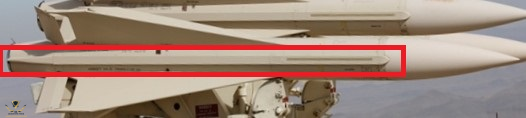

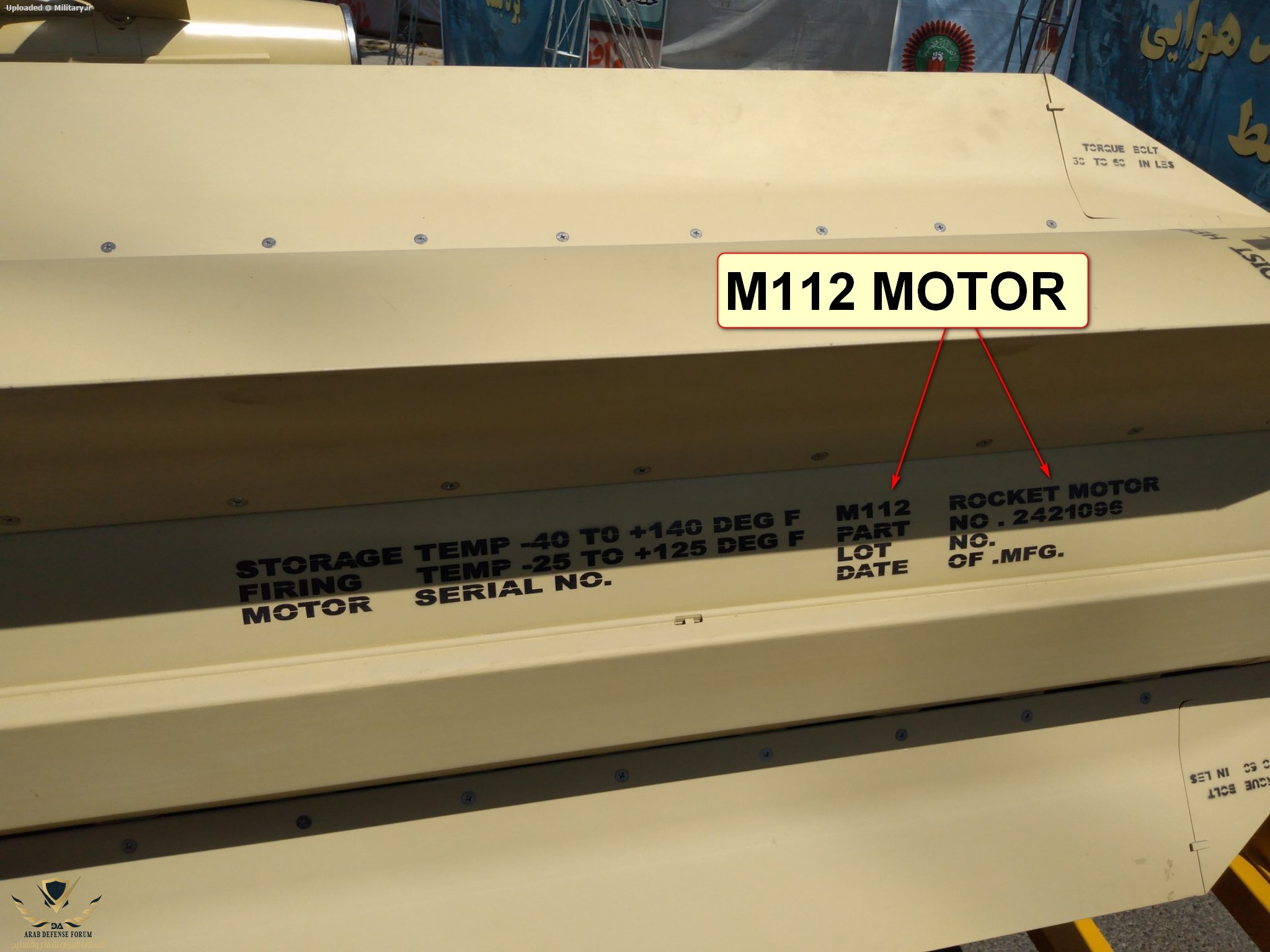

لديه نفس المحرك ونفس الcable duct ونفس القطر وحتى علامات الانتاج نفسها !! ⬇
مشاهدة المرفق 317611
مشاهدة المرفق 317612
مشاهدة المرفق 317613
الfin configuration و الnose cone قلدو فيها الSM-1 لكن البقية هي مجرد صاروخ هوك!!
يلا لا ابقا اشوفك هنا!
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,792
- التفاعل
- الدولة

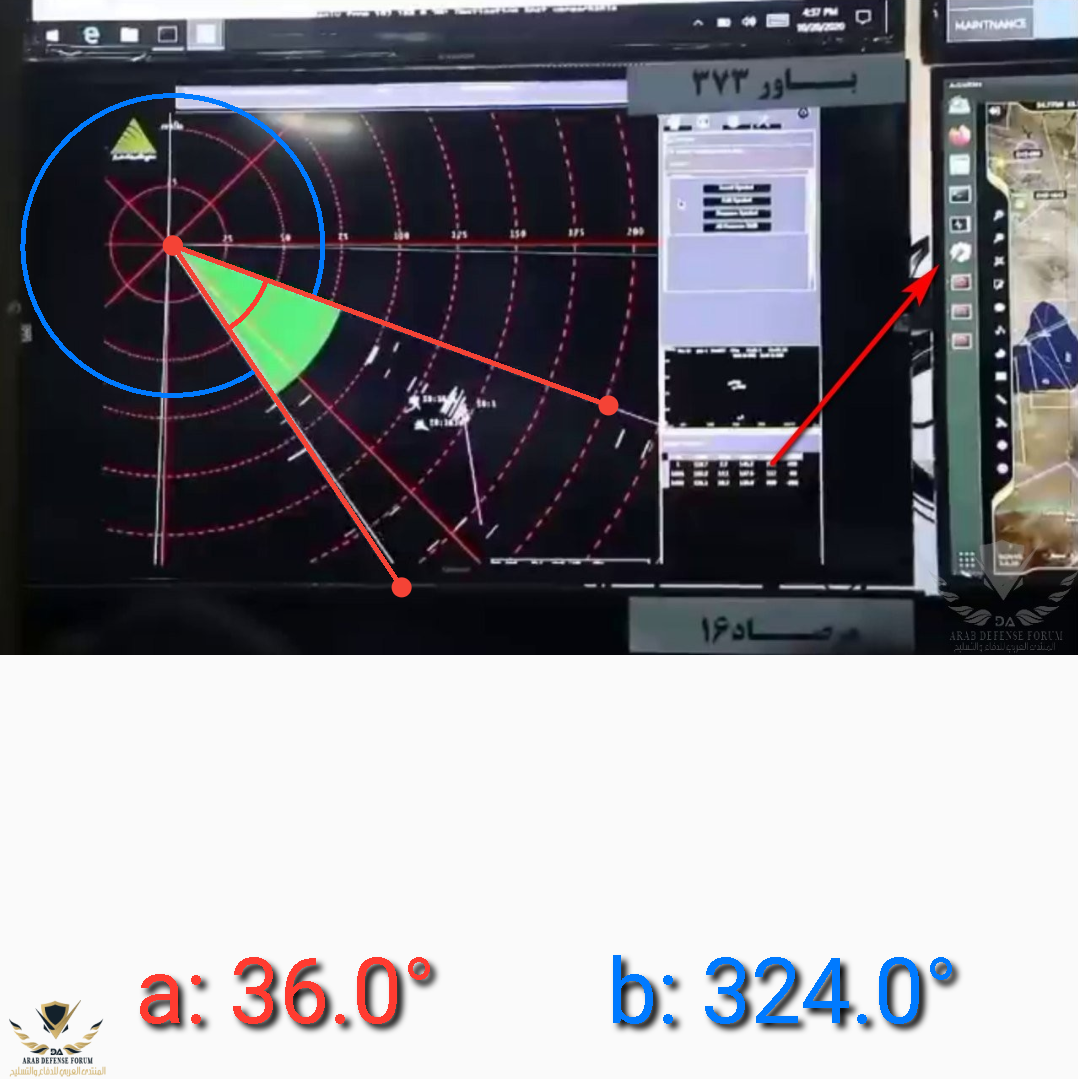

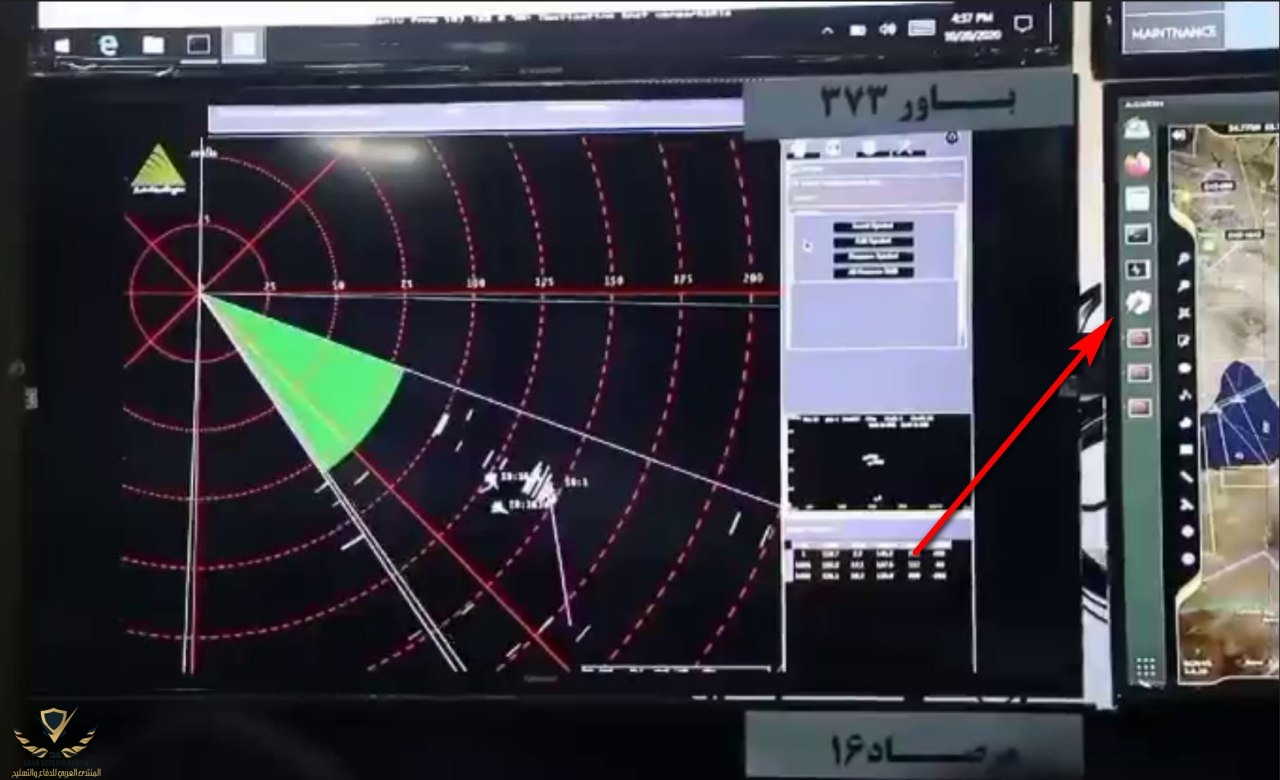

يبدوا ان نطاق رادارا الاشتباك محدود بحوالي 60 درجة او اقل...
- إنضم
- 9 أبريل 2018
- المشاركات
- 4,529
- التفاعل
- الدولة
هل توجد معلومات عن مصدر تكنولوجيا هذا النظام لأنه لا يشبه الأنظمة الروسية او الصينية ؟!
Canister يشبه الباتريوت للبافار ٣٧٣
ولا علاقة له ب S300 /s400 الروسي او HQ9 الصيني
و ايضا الاطلاق hot launch system و ليس cold اي باستخدام دافع الصاروخ نفسه من الفوهة و ليس غاز يدفع الصاروخ اولا من داخل الحاوية
- إنضم
- 9 أبريل 2018
- المشاركات
- 4,529
- التفاعل
- الدولة
نعم هذا ما قصدته يشبه الباتريوت اكثر حتى في الاعتراض بتقنية HTK عكس الأنظمة الشرقية
طبعا واضح ،، لاعلاقة له بالمنظومات الروسية او الصينية لكن ممكن استخدام hybrid ذات تكنولوجيا رادارات روسية الاصل متوافقة مع النظام bavar 373 بالاسلوب الايراني
التطور الايراني في مجال انظمة الدفاع الجوي ليس وليدة سنة او ثلاث سنوات ،، Bavar 373, بدأ المشروع ٢٠٠٩ بعد تلكأ روسيا بتسليم ال s300
وهناك بنية وقاعدة صناعية محترمة في ايران مهما حاول البعض ايهام عكس ذلك
- إنضم
- 23 سبتمبر 2017
- المشاركات
- 5,001
- التفاعل
- الدولة
تاريخ صناعة الدفاع الجوي الايراني
الجزء الأول لكي نفهم تمامًا امتداد التحول الأخير في قدرات الدفاع الجوي الإيراني ، من الضروري أن ننظر إلى ما يقرب من 10 سنوات. في منتصف العقد الأول من القرن الحالي ، كانت الدفاعات الجوية الإيرانية في حالة مزرية . كانت غالبية أنظمة سطح-أرض قديمة عديمة الجدوى وفي حاجة ماسة للصيانة. وكانت شبكة...
defense-arab.com
- إنضم
- 24 نوفمبر 2017
- المشاركات
- 1,458
- التفاعل
- الدولة
يبدو أقل بكثير من 60 درجة
possible sector scan mode
- إنضم
- 19 أبريل 2019
- المشاركات
- 2,478
- التفاعل
- الدولة

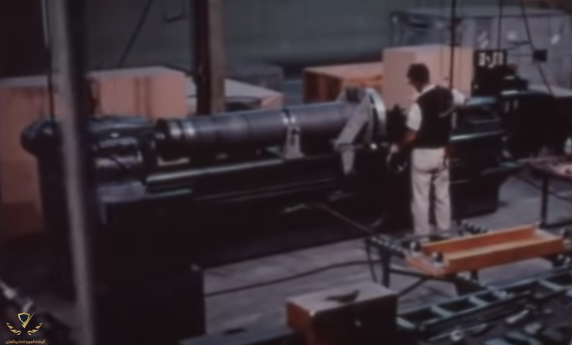

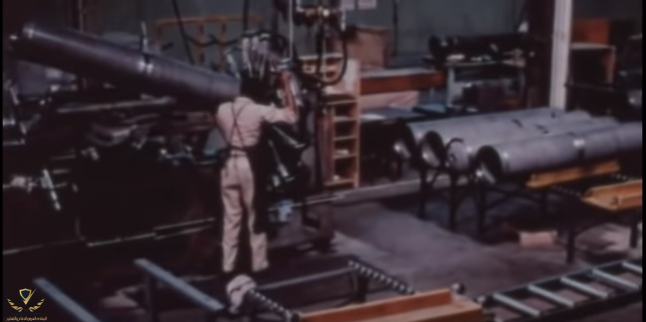

M112 case production lineالشاحنة التي يستخدمها "مرصاد 16" هي ال IVECO TRACKKER 6X6
مشاهدة المرفق 317597
إطارات الشاحنة ال 13 R22.5 لديها قطر يساوي 1232 mm
13R22.5 PIRELLI TQ99 156/150F(154G) TL M+S | Heuver
بناء على هذا فطول الحاوية كلها (والتي يكون الصاروخ داخلها اقصر ب25% تقريبا ) هو ≈ 4800 mm!
مشاهدة المرفق 317605
الصاروخ الذي ادليت به انت في ردك هو ال9M317 المستخدم في الBUK-M2
طول هذا الصاروخ 5.18 متر ! يعني لا يمكن حمله في هذه الحاوية اصلا !!
الان نمر للمحرك , صواريخ الهوك تستخدم محرك الM112 وهو محرك ذو مرحلتين مواصفاته كما يلي
هذا المحرك استخدمته ايران في صاروخها الجو جو fakour وفي مايلي مصدر فيه دليل
Analysis: Fakour Air-to-Air Missile
Fakour is Iran's shot at replenishing dwindling Phoenix stocks. But not all is as it seems...
ايضا صور للمحرك على الصاروخ :
مشاهدة المرفق 317606مشاهدة المرفق 317607
مشاهدة المرفق 317608
ايضا تم نقل الcable duct او وصلة نظام الصاروخ مع الactuation system والمحرك من صاروخ الهوك التي لاتوجد في صواريخ البوك !!!
مشاهدة المرفق 317609
نفس الشيء حصل مع صاروخ ال"mersad-16" ، يستخدم نفس المحرك ونفس الcable duct ولديه قطر مشابه
صورة لصاروخ الهوك الايراني القديم مع بديله الجديد ⬇
مشاهدة المرفق 317610
لديه نفس المحرك ونفس الcable duct ونفس القطر وحتى علامات الانتاج نفسها !! ⬇
مشاهدة المرفق 317611
مشاهدة المرفق 317612
مشاهدة المرفق 317613
الfin configuration و الnose cone قلدو فيها الSM-1 لكن البقية هي مجرد صاروخ هوك!!
يلا لا ابقا اشوفك هنا!
صور نادرة
- إنضم
- 18 نوفمبر 2016
- المشاركات
- 6,484
- التفاعل
- الدولة
كيف عرفت الصورة في ايران ؟!
