دمرت طائرة كاميكازي بدون طيار التابعة للجيش الأذربيجاني رادار 36D6 Tin Shield لنظام الدفاع الجوي S-300.
مشاهدة المرفق 314397
جهاز رادار المراقبة الجوية التي كانت تستخدم في الأصل في تنظيم EW من بلدان السابق
حلف وارسو . تم
تطويره في عام 1981 ولا يزال قيد الاستخدام حتى اليوم في العديد من بلدان الكتلة الشرقية السابقة. يباع أيضًا كبديل لـ Big Bird في إصدارات التصدير من نظام SA-10.
ST68U ، حوالي عام 1992 في شركة تكنولوجيا الراديو السابقة
Altensalzwedel
ST-68U هو رادار ثلاثي الأبعاد
بهوائي صفيف مرحلي يتم التحكم فيه بتردد . مع ما مجموعه أربعة ترددات إرسال مختلفة ، يغطي
مخطط الهوائي أربع
زوايا ارتفاع مختلفة . من خلال تداخل المخططات الفردية ، يمكن تقريب زوايا الارتفاع بين هذه الزوايا الأربع الفردية تقريبًا.

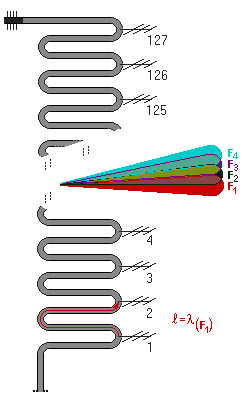

يتم تغذية 127 مشعًا فرديًا من خلال دليل موجي بخطوط التفافية. عند التردد F 1 ، يتم تحديد أبعاد جميع خطوط الالتفاف بطريقة تنبعث منها بزاوية ارتفاع تبلغ 0 درجة. إذا زاد التردد (F 2 ) ، فلن يعود طول الخطوط الالتفافية يتوافق مع
الطول الموجي . يتم تغذية المشعات الفردية بمواضع
طور مختلفة ، ويستقبل رقم الرادياتير 127 الطور متأخرًا عن رقم الرادياتير 1 ، وبالتالي تزداد زاوية الارتفاع.
على الرغم من أن هذا النوع من دوران الحزمة بسيط للغاية ، إلا أنه يقتصر على عدد قليل من ترددات الإرسال المثبتة بشكل دائم وله عيب حاسم يتمثل في أن تغييرات التردد غير ممكنة في حالة حدوث تداخل على هذه الترددات. تعديل التردد لنبض الإرسال (
طريقة ضغط النبض ) ممكن فقط إلى حد محدود. بالإضافة إلى ذلك ، يحتوي ST68U على مجموعة مشعاع ثانية يمكن من خلالها تدوير مخطط الهوائي بالكامل لأعلى.
يأتي جهاز الرادار مع
مستخرج مؤامرةمزودًا بالتعرف التلقائي على الهدف ، والذي يمكنه معالجة ما يصل إلى 128 حرفًا مستهدفًا تلقائيًا. من بين علامات الهدف هذه ، يتم التعرف على 32 هدفًا فقط كأهداف حقيقية ويتم الإبلاغ عنها ومرافقتها تلقائيًا. ST68U هو أول جهاز رادار من إنتاج روسي يحتوي على نظام BITE (SUSIK). يجب أن يقوم هذا النظام تلقائيًا باكتشاف الأخطاء وعرضها في جهاز الرادار. ولكن من الناحية العملية ، كان سبب 80٪ من جميع الأخطاء هو هذا النظام نفسه. ميزة خاصة أخرى هي وضع "النضال". لا يتم توزيع طاقة الإرسال على أربعة ترددات - وبالتالي يتم توزيعها بزاوية ارتفاع - ولكنها تُرسل بتردد واحد فقط وبالتالي في زاوية ارتفاع. وبالتالي فإن كثافة الطاقة لزاوية الارتفاع هذه تتضاعف أربع مرات.
تم استخدام هذا الرادار أيضًا في
الناتو منذ قبول جمهورية المجر .
