اضافة نظام ازالة الالغام للابرامز السعودية

[صقر القاتل]

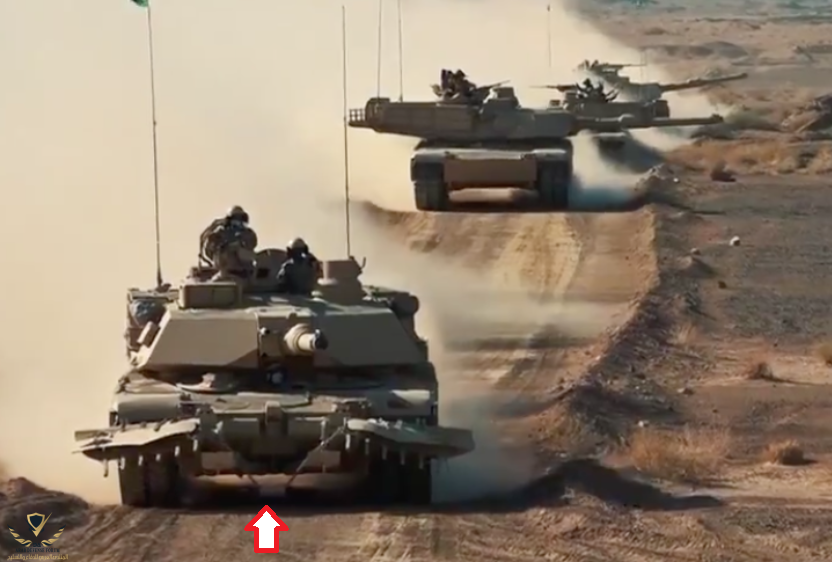

صورة حديثة للبرامز السعودية مع نظام ازالة الالغام غالبا M1 Mine Clearing Blade System



[Saudi silent]

ممتاز جدآ .. هذي نتيجة الخبرات المكتسبة!​



[هيرون]

هو موجود من الأول لكن ظهورة معدوم كونه يتبع الشق الهندسي ولا يعمم على كل الدبابات .
والله أعلم



[آلـــديَجۆر]

صورة حديثة للبرامز السعودية مع نظام ازالة الالغام غالبا M1 Mine Clearing Blade System
مشاهدة المرفق 309975

وأخيراً سلاح المهندسين بدأ بالظهور



[DAGGER]

موجوده من زمان وظهرت في حرب 2009

​



[DAGGER]

نحتاج هذه

M1150 Assault Breacher Vehicle

​



[صقر القاتل]

هو موجود من الأول لكن ظهورة معدوم كونه يتبع الشق الهندسي ولا يعمم على كل الدبابات .
والله أعلم

موجوده من زمان وظهرت في حرب 2009

​

طيب ما دامها موجودة ليش ماستخدم
ماهي اكسسوار قطعه لها عمل مهم بنسبة لدبابة و شفنا كم دبابة ضرب بها لغم اذا هي موجودة و لا تستخدم في الحد لازم محاسبت من يدير امر المدرعات في المنطقة الجنوبية



[ضمير حى]

ممتاز جدآ .. هذي نتيجة الخبرات المكتسبة!​

هو موجود من زمان مع الابرامز يا نجم
ظهوره حسب التجهيز الهندسي لمسرح العمليات المحتمل



[Ozone]

طيب ما دامها موجودة ليش ماستخدم
ماهي اكسسوار قطعه لها عمل مهم بنسبة لدبابة و شفنا كم دبابة ضرب بها لغم اذا هي موجودة و لا تستخدم في الحد لازم محاسبت من يدير امر المدرعات في المنطقة الجنوبية

وكيف حكمت انها ما تستخدم؟

ثم انت تقول كم دبابه اصيبت بالغام ارضيه.. عندك مصادر؟



[Hercules]

صورة حديثة للبرامز السعودية مع نظام ازالة الالغام غالبا M1 Mine Clearing Blade System
مشاهدة المرفق 309975

يا اخوي هذا موجود منذ دخول الابرامز في الخدمة لكن لم يكن يتم يستخدم.

طرق استخدامه متعددة واقل استخدام له يكون ثلاث كانسات الغام لكل كتيبة دروع.



[Hercules]

يا اخوي هذا موجود منذ دخول الابرامز في الخدمة لكن لم يكن يتم يستخدم.

طرق استخدامه متعددة واقل استخدام له يكون ثلاث كانسات الغام لكل كتيبة دروع.

وعلى فكرة في حالة استخدامها يتعين على ان تكون دبابة القيادة في اقصى المؤخرة واحدث طاقم في دبابة المقدمة.

وهي ليست فقط للالغام

بل اكثر استعمال لها يكون لازالة الموانع الطبيعية والصناعية التي تعرقل حركة الرتل



[DRIVER1]

طيب ما دامها موجودة ليش ماستخدم
ماهي اكسسوار قطعه لها عمل مهم بنسبة لدبابة و شفنا كم دبابة ضرب بها لغم اذا هي موجودة و لا تستخدم في الحد لازم محاسبت من يدير امر المدرعات في المنطقة الجنوبية

كيف تريدها تستخدم في هذه الجبال ؟ وانت كل ماحررت مكان يحدث التفاف من قبل العدو وتصبح الاليات عرضة للهجمات

افضل بيئة لها هي بعد تحرير اماكن شاسعة وتقدم قوات في الامام وهي مهمتها تكون تمشيط وتامين المناطق المحررة

غير كذا هي هدف كبير لمضادات الدروع



[DRIVER1]

وكيف حكمت انها ما تستخدم؟

ثم انت تقول كم دبابه اصيبت بالغام ارضيه.. عندك مصادر؟

فيه مقطع الحوثيين شالو كاسحة الغام
الوضع سيء



[agax]

فيه مقطع الحوثيين شالو كاسحة الغام
الوضع سيء

ممكن تضع المقطع هنا؟
كيف حكمت أن الوضع سيء



[anwaralsharrad]

الجارفة الشوكية تصعد إلى الدبابة M1 Abrams بدون تحضير أو تعديل خاص، ولا تستغرق عملية التركيب أكثر من ساعة واحدة فقط. يبلغ وزن الجارفة الشوكية تقريباً 3.5 طن، وعندما تكون في وضع الرفع والتنصيب raised، فإنها تحمل هامش من التأثير السلبي على قدرة الدبابة Abrams في السرعة والمناورة، وإن كان هذا الأمر لا يؤثر كثيراً على توظيف واستخدام منظومة السلاح weapon employment، باستثناء تواجد الجارفة على هيكل الدبابة أثناء العمليات القتالية.

وأثناء عملية الحراثة والجرف، سرعة الدبابة Abrams ستحدد وتقيد بأقل من 10 كلم/س اعتماداً على شروط التربة والسطح محل العمل. الدبابة لا تستطيع المناورة لكن يجب أن تستمر في التقدم مباشرة في مسار مستقيم خلال حقل الألغام لتجنب إتلاف ذراع النصل. سبطانة المدفع الرئيس gun tube يجب أن تعبر وتوجه إلى جنب أثناء عملية الحراثة، إذ أن انفجار اللغم الأرضي أسفل النصل يمكن أن يتسبب في دفعه بقسوة إلى الهواء ومن ثم يتلف سبطانة السلاح. كما أن المنطقة الطريق المختارة يجب أن تكون نسبياً مستوية وخالية من الصخور أو العوائق الأخرى. ويبدأ المشغل عمله بحراثة تقريبا 100 م من المرحلة الأكثر تقدما أو الحافة الأمامية leading edge لحقل الألغام المحتمل، ليحدث بعد ذلك طريق ممتد لنحو 100 م أخرى ما بعد الحافة البعيدة لحقل الألغام المفترض بهدف التأكد وضمان جاهزية الطريق الممتد خلال كامل حقل الألغام.



[ATLAS_FALCON]

وحش​



[anwaralsharrad]

لكون المداحل والمحاريث لا تطهر المنطقة الفاصلة بينهما من الألغام، فإنه يتم بين أقسام وأجزاء المدحلة بسط وشد مجموعة "عظمة الكلب" dog-bone (الصورة للأسفل)، التي تشمل سلسلة خفيفة نسبياً وقرص معدني صغير الحجم. ومع استعمال حركة الجر والسحب، تغطي مجموعة عظمة الكلب المنطقة المكشوفة بين جنازير الدبابة وتعمل في طريقها على تفجير ألغام قضبان الإمالة tilt-rod mines.



[حميد707]

فيه مقطع الحوثيين شالو كاسحة الغام
الوضع سيء

هذي في بداية العمليات

ونعم كان فيه اخطاء

لكن منذ سنتين لم تصب أي دبابة مع ان الابرامز والباتون في العمق اليمني

اللهم قبل سنه اصيب جنزير الباتون جراء لغم لكن الحمدلله سلمت وسلم الطاقم وتم اصلاحها​



[فينكس]

نحتاج هذه

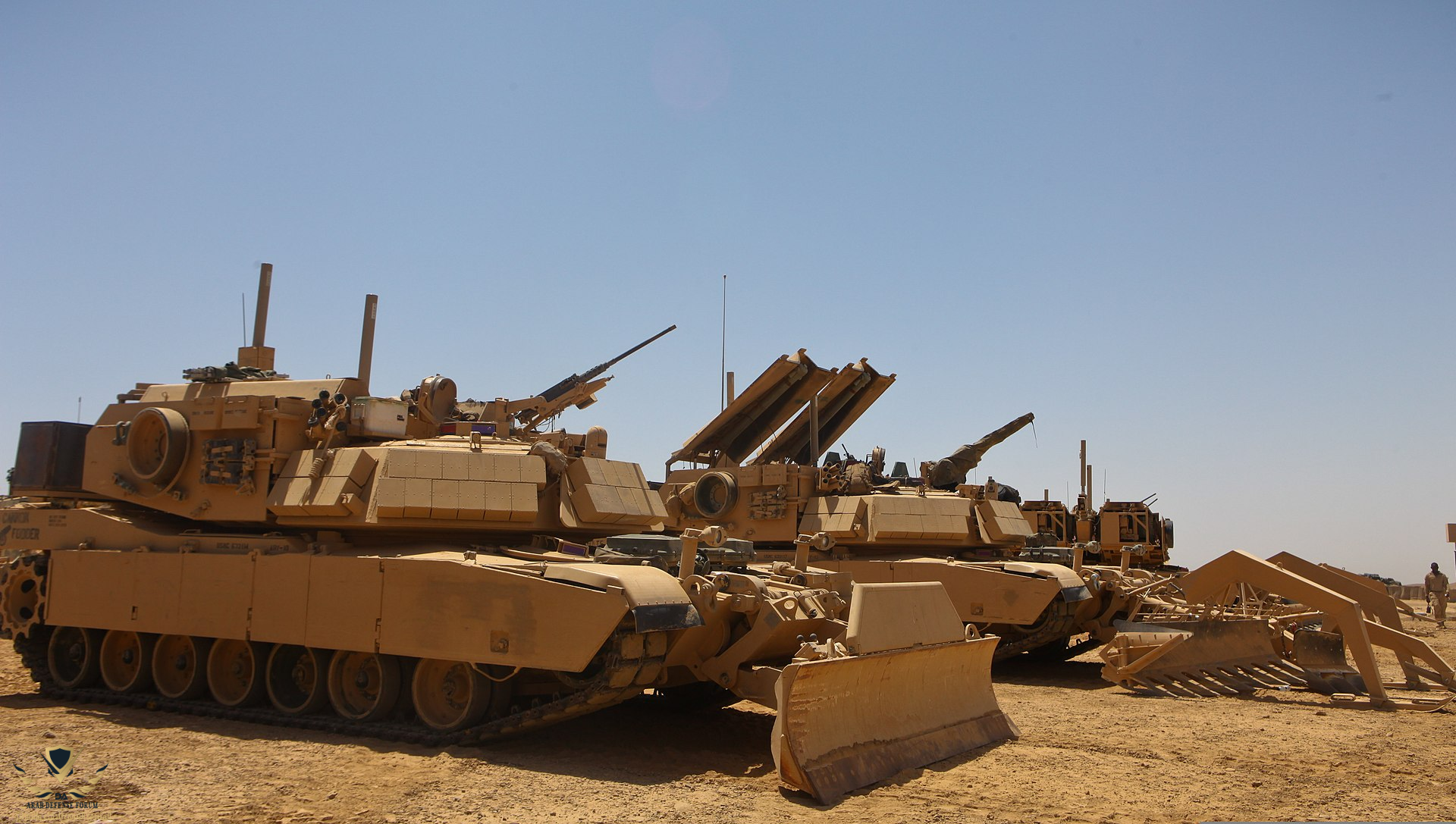

M1150 Assault Breacher Vehicle


مشاهدة المرفق 310001
​

سؤال وش الفايدة منه؟ لي الهدم؟ الشيول وش الفايده منه أجل



[DAGGER]

سؤال وش الفايدة منه؟ لي الهدم؟ الشيول وش الفايده منه أجل

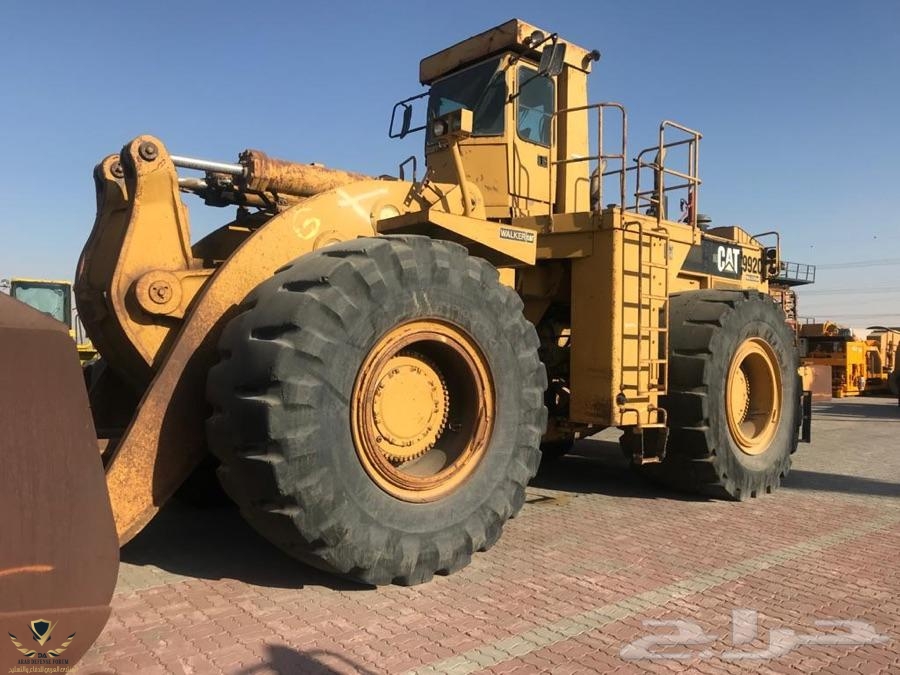

مشاهدة المرفق 310092

​
