beryoza spo-15 للتحذير الراداري ...

[BERKUT_SU]

نظام تحذير راداري هجين analoge\digital ​

التصميم بدا في بداية السبعينيات وادخل الخدمه في نهايتها ....​

عناصر النظام :​

1- 3 هوائيات امامي وطولي وواحد للمدى البعيد ....​

2-مركز للتحكم ...​

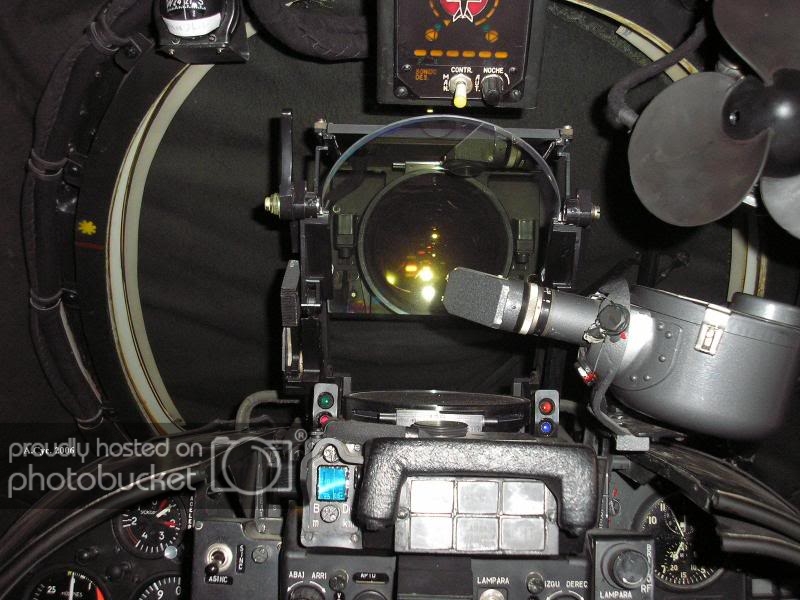

3-شاشة عرض في القمره ...وهذه صورة النظام الموجود على ميج-29​

4- مستقبل ​

5- معالج بيانات ​

6- محول لتزويد الطاقه ​

7- كمبيوتر ​

يعطي النظام قدرة تحذير اماميه بدرجة 180 مع تحذير بسيط من الخلف ولكن للطائره سو-24 يعطي النظام بشكل خاص تحذير بدرجة 360 ​

الاضويه الخارجيه الصفراء تعطي التحذير من الاخطار الرئيسيه والاضويه الخضراء من الداخل تعطي تحذير ثانوي ....​

الاضويه في العرض من الاسفل وعددها ستة تعطي نوع التحذير اي هل هو رادار ارضي ام منصه جويه ام سفينه حربيه ...الخ ...واثناء التحذير يعطي النظام صوت خفيف للتنبيه ....
في حالة تحول الرادار المعادي الى نمط التتبع stt فان الدائره الحمراء ستضيء ويبدا صوت تحذير قوي ومتواصل للطيار ..عندها سيبدا الطيار بالقلق :biggrin:​

عند اكتشاف انطلاق صاروخ سام عندها يبدا صوت عالى ومتغير بالتحذير ...​

هذا النظام يستطيع تحذير الطيار من الرادارات المعاديه من مسافه 120% زيادة عن المسافه التي يستطيع الطيار المعادي ان يطلق صاروخه ​

النظام يحدد الاولويه حسب نوع المنصه وليس حسب قوة الاشاره حيث يتم تصنيف الرادار المعادي حسب نوعه وتهديده ...​

وزن النظام 25 كغم ...​

من المهم امتلاك الطائرات لانظمه حديثه من هذا النوع والا ستكون كالاعمى في السماء ...خصوصا عند دخول اراض معاديه وخصوصا ضد الطائرات الحديثه التي تمتلك انظمة رادار متطوره من نوع aesa ​



[nortmagasty]

شكرا يباشا على الموضوع ومزيد من التقدم ​



[الجاسوس السعودى]

مشكووووووووووووووووووووووووووور اخى



[معمر القذافى]

مشكور على الموضوعك يا اخ بيركوت



[احمدعبدالله]

رد: beryoza spo-15 للتحذير الراداري ...

شكرا على الموضوع الجيد وان شالله من احسن الى احسن



[bigbon555]
