الامارات بالاف16 بلوك 60
AN/APG80

السعودية بالاف15 SE
AN/APG82

التايفون

التورنيدو ايضا اعتقد تمتلك رادار AESA

الكويت
قطر

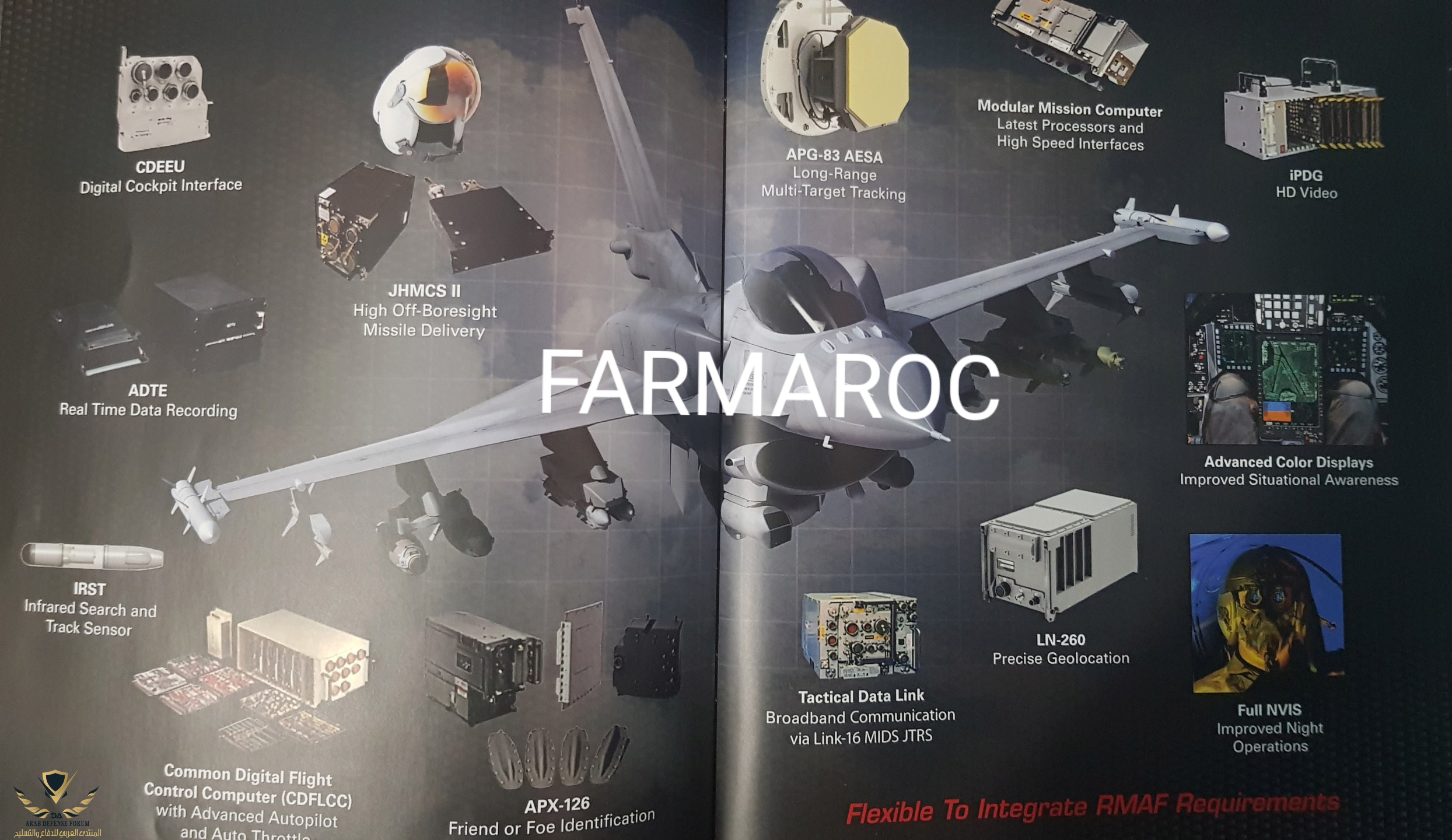

قريبا المغرب و البحرين عبر البلوك 70 فايبر
APG-38

مشاهدة المرفق 295510
هل لديك معلومات عن peakpower الخاصة بهذه الرادارات ؟؟؟؟؟


الامارات بالاف16 بلوك 60
AN/APG80

السعودية بالاف15 SE
AN/APG82

التايفون

التورنيدو ايضا اعتقد تمتلك رادار AESA

الكويت
قطر
قريبا المغرب و البحرين عبر البلوك 70 فايبر
APG-38

مشاهدة المرفق 295510
هل تعاقدت المغرب بالفعل رسميا على التطوير لو نعم يبقى اولا مبروك ثانيا مصدر لمعرفة التفاصيل
التايفون البريطانيه اعتقد ما زالت بدون ردار الايسا لكن الدفعات القادمه ستكون به كذلك السعوديه هى فقط خطط للتطوير

كم عدد ال f-15seالسعوديه فى الخدمه الان

+ مصدر على التورنيدو المتواجده بالخدمه الان التى تمتلك الردار .. ليس لتشكيك لكن لتاكيد المعلومه


الامارات بالاف16 بلوك 60
AN/APG80

السعودية بالاف15 SE
AN/APG82

التايفون

التورنيدو ايضا اعتقد تمتلك رادار AESA

الكويت
قطر
قريبا المغرب و البحرين عبر البلوك 70 فايبر
APG-38

مشاهدة المرفق 295510
والرافال المصرية على رأسهم برادار AESA RBE

هل تعاقدت المغرب بالفعل رسميا على التطوير لو نعم يبقى اولا مبروك ثانيا مصدر لمعرفة التفاصيل
التايفون البريطانيه اعتقد ما زالت بدون ردار الايسا لكن الدفعات القادمه ستكون به كذلك السعوديه هى فقط خطط للتطوير

كم عدد ال f-15seالسعوديه فى الخدمه الان

+ مصدر على التورنيدو المتواجده بالخدمه الان التى تمتلك الردار .. ليس لتشكيك لكن لتاكيد المعلومه
بالنسبة للمغرب
نعم تطوير 23 مقاتلة اف16 بلوك 50/52 الى المعيار 70/72 بدأ
و ايضا انتاج 25 فايبر جديدة
مصدر رسمي للعقد

موضوع عن الصفقة

بالنسبة للسعودية فليس لي معرفة دقيقة بالاعداد
خاصة التورنيدو لست متأكد من تطويرها لتحمل رادار AESA
لكني سمعت عن الموضوع في مكان ما


مصر ايضا تمتلك رادار AESA على الرافال


والرافال المصرية على رأسهم برادار AESA RBE
بالفعل

الرافال في نظري هي جوهرة القوات الجوية المصرية
وسيظهر الفرق حينما ستواجه الميغ29 و السو35 في التداريب
مسألة وقت و سيكشف الطيارين المصريين الفروقات

كل ما يلزم الرافال المصرية حزمة تسليحية معتبرة

رادار irbis أو bars ليس ردار pesa بل هو ردار هجين في مرحلة الإستقبال يعمل بنفس طريقة الإيسا يعني reciever خاص بكل module في الأنتينا مع نفس خصائص ردار easa ويعتمد على مرسل واحد في مرحلة transmission لماذا؟؟؟؟
لأن T/R module لم تكن تمتلك طاقة بث كبيرة.

رادار irbis أو bars ليس ردار pesa بل هو ردار هجين في مرحلة الإستقبال يعمل بنفس طريقة الإيسا يعني reciever خاص بكل module في الأنتينا مع نفس خصائص ردار easa ويعتمد على مرسل واحد في مرحلة transmission لماذا؟؟؟؟
لأن T/R module لم تكن تمتلك طاقة بث كبيرة.
اعتقد ال Peakpower هو سبب وضع الردرات الايسا الروسيه تحت التطوير حتى الان اليس كذلك ؟

سؤال للخبراء هل رادار السو ٥٧ جاهز وهل يصلح للعمل على السو ٣٥

بالفعل

الرافال في نظري هي جوهرة القوات الجوية المصرية
وسيظهر الفرق حينما ستواجه الميغ29 و السو35 في التداريب
مسألة وقت و سيكشف الطيارين المصريين الفروقات

كل ما يلزم الرافال المصرية حزمة تسليحية معتبرة
لا ينقص مصر سوي انتظار دمج الميتيور على الرافال في اقرب وقت

اعتقد ال Peakpower هو سبب وضع الردرات الايسا الروسيه تحت التطوير حتى الان اليس كذلك ؟
ردارات الايسا في المرحلة الأولى لم تكن تملك قوة بث كبيرة مقارنة مع البيسا 20kw بالنسبة للirbis


الامارات بالاف16 بلوك 60
AN/APG80

السعودية بالاف15 SE
AN/APG82

التايفون

التورنيدو ايضا اعتقد تمتلك رادار AESA

الكويت
قطر
قريبا المغرب و البحرين عبر البلوك 70 فايبر
APG-38

مشاهدة المرفق 295510

السعودية F-15 SA رادارها AN/APG-63V3

عزيزي @
Nashab
@Nashab

اولا حينما نقول مقاتلة A تتفوق على مقاتلة B ؟
على الاقل
علينا تحديد طراز المقاتلتين + حمولتهما + ظروف المعركة
وهذا الخطأ يسقط فيه العديد من الاعضاء و ليس بجديد

مثلا ان تقول لي
سو35 M + صاروخ R-77 + مهمة اعتراض
ضد
اف16 بلوك40 + صاروخ امرام120سي + مهمة قصف

بعدها ندخل في تفاصيل الطراز ( الرادار/ التجهيزات /المحرك ... ) و الاحتمالات
و نقرر هل تتفوق ام لا
اليوم التكنولوجيا غيرت كثيراً في موازين المعارك الجوية ، بطلت المعارك الجوية تحسب اليوم بالحمولة و ضخامة الحجم و الأيروديناميكية تحديداً ، بل التقدم التكنولوجي ، ما فائدة أقوى مقاتلة روسية اليوم Su-35 بدون رادار AESA و بدون خوذة توجيه ذكية و بدون مكتبة تهديدات في كمبيوتر المقاتلة و بدون أنظمة حرب إلكترونية متقدمة و أنظمة الإجراءات الإلكترونية المضاد ، عندما تواجه مقاتلة تعتبر لدى الأمريكان عادية مقارنة بغيرها مثل F-16 Viper فيها كل ما ذكر ، و رشيقة و بسبب وجود رادار الـ AESA تضرب و تهرب و تبع السوخوي بعده يدور عليها !

للأسف الروس ما زالوا يظنون أنفسهم في الثمانينات و الأيروديناميكة و القتال التلاحمي و بعض الأمور التي أصبحت اليوم بعيدة الإحتمالات في المعارك الجوية !

بخصوص
الاف35

خطورة الاف35 و الجيل الخامس عموما
ليست في الايروديناميكية بل في عدم قدرة الخصم على الكشف المبكر عليها
و بالتالي تكون لدى المقاتلة اسبقية هجومية
سواء ضد الاهداف الجوية او الارضية

مثلا رادار السو35 ام ... يستطيع كشف الاف35 فقط عندما تدخل في نطاق ال 50 كلم ( كمثال )
بينما الاف35 برادارها تكون قد اقفلت على السو35ام و اطلقت الامرام 120 دي
و لازال طيار السو35 و الرادارت الارضية لا تعلم بوجود الاف35 اصلا في المعركة
(هنا ظهر مصطلح الشبحية )
بمعنى ان عدوك يستطيع رؤيتك و يستطيع ضربك
لكنك لا تستطيع رؤيته و كي تراه يجب ان يرتكب خطأ ما و يقترب جدا من راداراتك
او ان تقترب انت منه دون ان يتمكن من اسقاطك

عذرا على الاطالة
معك حق في كل ما قلت بإستثناء الملون بالأحمر ، أخي رادارات الـ UHF و غيرها التي تعمل بالأنماط الشبيهة تستطيع كشف المقاتلات الشبحية من مسافة جيدة لتحذير منظومات الدفاع الجوي و المقاتلات المستعدة للإقلاع ، و لا بأس لو قام الرادار بتوجيه المقاتلات المعترضة نحو المقاتلات الشبحية لإعتراضها ، و يقوم الرادار الأرضي و الأواكس إذا كان موجوداً بتوجيه المقاتلات حتى تصل المقاتلات المعترضة إلى المسافة التي تمكنها من رصد المقاتلة الشبحية 60-50-40 كم تقريباً
لهذا قلت إن Su-35 تملك فرصة في مواجهة F-35 إذا ساندتها المنظومات الأرضية و الإتصالات الآمنة و الأواكس و كانت اغلب ظروف المعركة لصالحها ، لم أصنفها انها من فئتها لأنه المقاتلين لا يقارنوا ببعض ، قناة الغباء RT التي كان تضعهما في نفس الفئة بسبب قصور Su-57 و عدم جهوزها للآن ، لهذا يستغبون متابعيهم بأي كلام و يتغنون بالـ Su-35 لأنها هي أفضل مقاتلة موجودة لديهم حالياً

Su-35 هي المقاتلة الأفضل عالميا في المناورات بفضل تصميمها الإيروديناميكي الفريد High Agility / Maneuverability Fighter والذي يمنحها زاوية هجوم عالية High Angle of Attack وبشكل لا تنافسها فيه أية مقاتلات أخرى

– السرعة القصوى : 2400 كم / ساعة على ارتفاع فوق متوسط – شاهق و1400 كم / ساعة على ارتفاع شديد الانخفاض بمستوى سطح البحر.

– المدى : 3600 كم على ارتفاع فوق متوسط – شاهق و1580 كم على ارتفاع شديد الانخفاض بمستوى سطح البحر.

– أقصى مدى مع خزانات الوقود الخارجية : 4500 كم.

– سقف الارتفاع العملياتي : 18 ألف متر.

– معدل التسلق : 280 متر / ثانية.

– معدل الدفع للوزن : 1.13 بحمولة وقود 50% و0.92 بحمولة وقود داخلية كاملة.


– قدرة تحمل مناورات الجهد العالي : +9 G


تم إضافة تقنية فوهات الدفع الموجه ثلاثي الابعاد للمحركات 3D TVC Thrust Vectoring Control Nozzles لزيادة قدرة المناورة، كما تم زيادة حجم مداخل الهواء للمحرك Air Inlets لزيادة تدفق الهواء، لإتاحة المزيد من السرعة وقوة الدفع أثناء الطيران، مضافا الى ذلك المساحة الكبيرة للأجنحة والذيل، ودرجة الميل بهما، واتلي تزيد من قدرة القيام بالمناورات العنيفة والحادة كمناورة الكوبرا Pugachev Cobra الاستعراضية.


يصل مداه الرصد إلى 350 كلم ضد مقاتلة مقطعها الراداري 3 متر² (ميراج-2000) و 150 كم ضد طائرة ذات مقطع راداري 0.1 متر² (رافال – تايفون – سوبر هورنيت) و 52 كلم ضد طائرة شبحية ذات مقطع راداري 0.0015 متر² (إف35) ، ويستطيع كشف وتتبع 30 هدف جوي معاً والإشتباك مع 8 أهداف في وقت واحد.



أما بالنسبة للأهداف الأرضية فيمكنه كشفها من مسافة 200 كلم ويمتلك قدرة تتبع 4 اهداف أرضية/بحرية مع قدرة الاطلاق على هدفين معا.



يمكن للرادار القيام بعملية المسح ومتابعة الاهداف في وقت واحد Scan & Track مع قدرة رسم الخرائط الارضية عالية الدقة SAR Synthetic Aperture Radar وقياس مدى قرب وبعد وسرعة الأهداف Pusle Doppler ، ويمتلك قدرة مقاومة التشويش والاعاقة الإلكترونية ECCM Electronic Counter-Countermeasures ولديه القدرة على تغيير الاتجاه حتى زاوية 120° في المجال الافقي و 60° عموديا، ولكن يمكن زيادتها ايضا الى 120 درجة بواسطة التحكم الالكتروني والدوران الاضافي الميكانيكي للرادار لتوفير أقصى نطاق ممكن في أنماط الكشف الجوي المختلفة.




رادار الرصد الخلفي NO-12 لرصد الاهداف الجوية خلف المقاتلة ويصل مداه إلى 50 كلم ضد المقاتلات ذات المقطع الراداي المنخفض و 100 كلم ضد المقاتلات ذات البصمة الرادارية الكبيرة.


التسليح:




تبلغ حمولة التسليح للمقاتلة 8 طن، وتمتلك 12 نقطة تعليق صالحة لحمل الأسلحة منها 10 أسفل الأجنحة والبطن، وأخيرا 2 على طرفي الأجنحة ولكنها لا تحمل إلا صواريخ الإشتباك الجوي R-73E او حواضن التشويش الإلكترني السالف ذكرها. ويمكن مضاعفة نقاط التعليق إلى 16 نقطة من خلال إضافة نقطتي تعليق مزدوج أسفل كل جناح.



مدفع Gryazev-Shipunov GSh-301 عيار 30 ملم للاشتباك الجوي مزود بـ150 طلقة ، ويبلغ معدل الإطلاق 1500 – 1800 طلقة / دقيقة، وسرعة الإطلاق للسبطانة 900 متر / ث.



1- صواريخ جو-جو:



صاروخ R-37 جو-جو بعيد المدى والمعروف بـ” قاتل الأواكس ” حيث يتخصص في ضرب طائرات الانذار المبكر ” أواكس AWACS ” وطائرات الحرب الإلكترونية وكذلك طائرات النقل الاستراتيجي وقاذفات القنابل الاستراتيجية وأية أهداف جوية ضخمة الحجم لا تملك القدرة على المناورة ويصل مداه الى 200 – 300 كم ويتميز بسرعته الفرط صوتية البالغة 6 ماخ ( 7340 كم / ساعة ) وهو موجه بالملاحة بالقصور الذاتي ثم الرادار النشط.



صاروخ R-77 جو-جو بقدرات القتال خلف مدى الرؤية BVR من الانواع الاتية :



صاروخ RVV-AE متوسط المدى موجه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة مع تصحيح المسار بواسطة موجات الراديو Radio Mid-Course Update قبل ضرب الهدف ويبلغ مداه 80 كم ويقوم بتفعيل راداره النشط قبل بلوغ الهدف بمسافة 20 كم . (قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة).



صاروخ RVV-MD وهو نفس النسخة السابقة بنفس اسلوب التوجيه مع اختلاف انه في المرحلة الأخيرة يقوم بتنشيط باحث سلبي بالاشعة تحت الحمراء قبل بلوغ الهدف بمسافة 15 كم ويبلغ مداه 40 كم . ( قادر على ضرب جميع أنواع الأهداف الجوية ماعدا الصواريخ الجوالة).



صاروخ RVV-PE ويبلغ مداه 90 كم ويحتوي على باحث راداري سلبي يتم تفعيله على مسافة 25 كم من الهدف ويعتمد في التوجيه على الانبعاثات الرادارية الصادرة من المقاتلة حتى اصابتها وبالتالي لا يُمكن التشويش عليه.



صاروخ RVV-SD وهو نسخة مُحسّنة المدى حيث يصل الى 110 كم ومُعزز بمحرك دافع جديد يصل بسرعته الى 4.5 ماخ بدلا من 4 ماخ للنسخ الاخرى بخلاف منظومة ملاحة بالقصور الذاتي INS بجانب الباحث الراداري النشط المدعوم بوصلة بيانات مُصحّحة للمعلومات عن الهدف Data-Link Target Correction ورأس حربي أكثر، قوة وظهر لأول مرة في معرض MAKS 2009 . ( قادر على ضرب جميع أنواع الأهداف الجوية متضمنة الصواريخ الجوالة )



صاروخ R-27 بمختلف فئاته جو-جو متوسط المدى كالاتي :



صاروخ R-27R1 موجه بالرادار شبه نشط ويصل مداه إلى 60 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و18 كم من وضعية المطاردة Tain-on ويزن رأسه الحربي 39 كج .



صاروخ R-27ER1 موجه بالرادار شبه النشط مع نظام ملاحة بالقصور الذاتي بنظام تعديل المسار بالموجات الراديوية Inertial Navigation Guidance with Radio Correction ويصل مداه الى 93 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و26 كم من وضعية المطاردة Tain-on ويزن رأسه الحربي 39 كج.



صاروح R-27T1 موجه بالاشعة تحت الحمراء ويصل مداه الى 50 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و15 كم من وضعية المطاردة Tain-on ويزن رأسه الحربي 39 كج.



صاروخ R-27ET1 موجه بالاشعة تحت الحمراء ويصل مداه الى 84 كم عند إطلاقه على الهدف من وضعية المواجهة Head-on و20 كم من وضعية المطاردة Tain-on ويزن رأسه الحربي 39 كج.



صاروخ R-27P1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 78 كم ويزن رأسه الحربي 39 كج.



صاروخ R-27EP1 مُوجّه بالرادار السلبي حيث يقوم بتتبع إنبعاثات رادار الطائرة المعادية او إنبعاثات نظام التشويش النشط الخاص بها زيصل مداه إلى 110 كم ويزن رأسه الحربي 39 كج.



صاروخ R-73E جو-جو قصير المدى للإشتباك الجوي القريب موجه بالاشعة تحت الحمراء ويبلغ مداه 30 كم ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects ومزود بنظام مضاد للتشويش الحراري IR-Counter Countermeasures ، ويتم توجيهه بواسطة خوذة الطيار حيث يقوم نظام التهديف الملحق بها بالإمساك بالهدف وتزويد باحث الصاروخ بالإحداثيات قبل إطلاقه.



صاروخ R-74M جو-جو قصير المدى موجه بالاشعة تحت الحمراء ويبلغ مداه 40 كم ومزود ببرمجيات رقمية حديثة ونظام مُطور مضادة للتشويش الحراري IR-Counter Countermeasures ويمكنه مهاجمة الهدف من مختلف الاوضاع All-Aspects.



2) الصواريخ جو-سطح التكتيكية:



صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 – 12 كم وتوجد منه 4 نسخ :

صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء.

صاروخ Kh-29ML ذات توجيه باشعة الليزر.

صاروخ Kh-29T ذات توجيه تيليفزيوني.

صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم.

صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ :

صاروخ Kh-38MAE ذات توجيه بالرادار النشط.

صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي.

‌صاروخ Kh-38MLE ذات توجيه بأشعة الليزر.

صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء.

3- الصواريخ المضادة للرادار:

صاروخ KH-31P جو-سطح المضاد للرادارات موجه بالرادار السلبي ( يعتمد على تتبع موجات الرادار المعادي ) والملاحة بالقصور الذاتي يبلغ مداه 110 كم.

صاروخ KH-58 من النسخ الآتية:


صاروخ Kh-58U المضاد للرادار والموجه بالملاحة بالقصور الذاتي ثم الرادار السلبي ويبلغ مداه 250 كم.

صاروخ Kh-58UShK تميّز بالباحث الراداري السلبي Passive Seeker الجديد والثوري واسع النطاق على التردد 1.2 – 11 جيجاهيرتز لكشف انبعاثات كافة أنواع الرادارات المُعادية ، ويمتلك رأس حربي شديد التدمير يزن 149 كج ويبلغ مداه 76 كم – 245 كم بحسب ارتفاع الاطلاق لدى المقاتلة وتبلغ سرعة طيرانه القصوى 4200 كم / ساعة وهو مُصمم على الضرب في دائرة نصف قطرها لا يتجاوز 10 متر من الهدف الواقع في مركزها.

صاروخ Kh-58UShK IIR ويمتلك نفس المواصفات ولكن تميز بباحث اضافي -بجانب الباحث السلبي- ثنائي النطاقات بالاشعة تحت الحمراء IR والاشعة فوق البنفسجية UV لرصد محطة الرادار كهروبصريا وحراريا في حال اغلاقها للرادار او استخدامها لنمط النبضات Pulsing Mode المتقطعة.

4- الصواريخ الجوالة المضادة للأهداف البرية والمُطلقة خارج نطاق الدفاعات الجوية Stand-off Missiles:

صاروخ KH-59ME الجوال المضاد للاهداف البرية والاهداف البحرية الثابتة والموجه بكاميرا تليفزيونية ويصل مداه الى 115 كم.

صاروخ Club-A النسخة 3M14AE المضاد للأهداف البرية، ذات توجيه بالقصور الذاتي ثم القمر الصناعي ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم.

صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ذات توجيه بالقصور الذاتي ثم الرادار النشط مع منظومة كهروبصرية للتعرف على الهدف وزيادة دقة الاصابة مع معدل خطأ 3 – 5 متر ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 320 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 – 11 ألف متر على سرعة طيران 550 – 1100 كم/س بحد أقصى.

5- الصواريخ المضادة للسفن:

– صاروخ KH-31AD مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 160 كم ويمتلك رأس حربي يزن 110 كج وسرعته فوق صوتية.

– صاروخ Kh-35UE جو-سطح مضاد للسفن ويصل مداه الى 260 كم يحتوي على نظام الملاحة بالقصورة الذاتي INS + نظام الملاحة بالقمر الصناعي GPS / GLONASS + الباحث الراداري السلبي Passive Radar Homing والنشط Active Radar Homing الذي يبدأ عمله على مسافة 50 كم من الهدف مع امكانية تزويده بالإحداثيات من اية منصات أخرى صديقة كالمقاتلات او السفن او الغواصات او المروحيات او الطائرات بدون طيار، ويمتلك رأس حربي خارق مُتشظّي شديد الانفجار يزن 145 كج ، ويطير على ارتفاع 10 – 15 متر فوق سطح البحر ثم ينخفض الى 4 متر فقط في مرحلة الطيران الأخيرة قبل اصابة الهدف من مسافة 50 كم.

– صاروخ KH-59MK المضاد للسفن موجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 285 كم ويطير على ارتفاع 10 – 15 متر فوق سطح البحر وينخفض الى 4 – 7 متر في المرحلة الاخيرة قبل اصابة الهدف.

– صاروخ Club-A من النسخ الآتية:

صاروخ 3M54AE المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 200 كم ويمتلك رأس حربي يزن 200 كج وينطلق بسرعة دون صوتية ثم يتحول للسرعة الفوق صوتية في المرحلة الاخيرة قبل اصابة الهدف.

صاروخ 3M54AE1 المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 300 كم ويمتلك رأس حربي شديد التدمير يزن 400 كج وسرعته دون صوتية، ويُستخدم ضد الطرادات وحاملات الطائرات.

صاروخ ياخونت P-800 Oniks / Yakhont المضاد للسفن والبالغ مداه 300 كم ويمتلك منظومة الملاحة بالقصور الذاتي ثم الرادار النشط والسلبي Active / Passive Radar والذي يعمل قبل ان يبلغ الهدف بمسافة 50 كم ويمتلك رأس حربي ثقيل يزن 250 كج ويمتلك حصانة هائلة ضد التشويش الالكتروني عالي الكثافة، ونظرا لأن الصاروخ يزن 3 طن ويصل طوله الى 8.9 طن فإن السوخوي وحدها القدرة على حمله بعدد 1 فقط.

6) القنابل وحواضن الصواريخ:

قنابل ذكية مماثلة GBU وJDAM الأمريكية من الأنواع:

قنابل KAB-1500 من النسخ الآتية:


1) قنبلة KAB-1500Kr تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.

2) قنبلة KAB-1500Kr-Pr تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.



3) قنبلة KAB-1500Kr-OD تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني ، ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.



4) قنبلة KAB-1500LG-OD-E تزن 1500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث بأشعة الليزر ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.



5) قنبلة KAB-1500LG-Pr-E تزن 1500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.

6) قنبلة KAB-1500LG-F-E تزن 1500 كج ذات رأس حربي شديد التدمير High Explosive وباحث بأشعة الليزر ، ويتم اطلاقها من ارتفاع 1000 – 8000 متر على سرعة طيران 550 – 1100 كم / س ويصل مداها الى 17 كم مع معدل خطأ 4 – 7 متر.

قنابل KAB-500 من النسخ الآتي:

1) قنبلة KAB-500S-E تزن 500 كج ذات رأس حربي شديد الإنفجار High Explosive وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 7 – 12 متر ويتم اطلاقها من ارتفاع 500 – 5000 متر على سرعة طيران 550 – 1100 كم / س.

2) قنبلة KAB-500-OD تزن 500 كج ذات رأس حربي من الوقود الغازي Fuel Air Explosive FAE وباحث تليفزيوني ، مع معدل خطأ 4 – 7 متر ويتم اطلاقها من ارتفاع 500 – 5000 متر على سرعة طيران 550 – 1100 كم / س ويبلغ مداها 17 كم

3) قنبلة KAB-500Kr تزن 500 كج ذات رأس حربي خارق للتحصينات Penetrator Warhead وباحث تليفزيوني ، مع معدل خطأ 4 – 7 متر ويتم اطلاقها من ارتفاع 500 – 5000 متر على سرعة طيران 550 – 1100 كم / س ويبلغ مداها 17 كم.

قنابل KAB-250 من النسخ الآتي:



1) قنبلة KAB-250LG-E تزن 250 كج ذات رأس حربي شديد الإنفجار وباحث بأشعة الليزر، مع معدل خطأ 3 – 5 متر ، ويتم اطلاقها من ارتفاع 1000 – 10000 متر على سرعة طيران على سرعة 720 – 1260 كم / س.

2) قنبلة KAB-250S-E تزن 250 كج ذات رأس حربي شديد الإنفجار، وذات نظام توجيه بالقمر الصناعي GLONASS / GPS مع معدل خطأ 3 – 5 متر ويتم اطلاقها من ارتفاع 1000 – 10000 متر على سرعة طيران 720 – 1260 كم / س.

– قنابل اغراض عامة من النوع FAB-500.

– قنابل حرة خارقة للتحصينات من النوع BETAB-500 قادرة على اختراق 1 متر من الخرسانة المسلحة او 3 متر من التراب ويتم إطلاقها من ارتفاع 30 – 5000 متر وعلى سرعة 600 – 1200 كم / س.

– قنابل عنقودية متعددة الاغراض من الانواع RBK-250 / RBK-500 / RBK-750.

– حواضن صواريخ حرة للهجوم المباشر للاغراض العامة ذات مدى 1.3 – 4 كم من الانواع S-8 / S-25 m و B-8 / B-13.

– حواضن صواريخ اغراض عامة للهجوم المباشر ولكن موجهة بالليزر طراز S-25L لضمان دقة الاصابة ويبلغ مداه 3 كم.


– حواضن صواريخ حرة اخرى تصل اعيرتها الى 266 مم و420 مم شديدة التدمير عالية الاختراق.

أنظمة الحرب الإلكترونية:

منظومة الحرب الالكترونية المتطورة KNIRTI L175M Khibiny-M:


هي عبارة عن نظام راصد سلبي مثبت على هيئة حاضنين على طرفي الأجنحة يشتركان مع الرادار الرئيسي للمقاتلة في عملية الرصد بالإضافة لمجموعة من المستشعرات الموزّعة على هيكل المقاتلة للتحذير من الصواريخ المقربة MAWS Missile Approach Warning Receiver واشعة الليزر LWR Laser Warning Receiver وأيضا تتصل بمنظومة الكشف الحراري/الكهروبصري لتقوم بدمج وصهر كافة المعلومات المستلمة من مختلف المستشعرات لتعرضها على شاشة البيانات للطيار لتوفير وعي إدراكي كامل للواقع Situational Awareness المحيط به ، بالإضافة إلى قدرة التشويش الإلكتروني والإعاقة الدفاعية Defensive Counter-Support Measures بخلاف قدرتها على رسم الخرائط الإلكترونية الرقمية وكذلك يمكنها توجيه الصواريخ ذات البواحث الرادارية السلبية كالصواريخ جو-سطخ المضادة للرادار وبعض أنواع الصواريخ جو-جو ذات البواحث السلبية وكذلك هي المسؤولة عن اطلاق الشعلات الحرارية والرقائق المعدنية Chaffs/Flares المُضللة للصواريخ الحرارية والرادارية وتعتبر مماثلة لمنظومة SPECTRA على المقاتلة Rafale ومنظومة EuroDASS Praetorian على المقاتلة Typhoon و تتكون من الآتي:

1- نظام التحذير الراداري L-150 Pastel digital ELINT، والمختص بأعمال الاستخبار الإلكتروني ELINT Electronic Intelligence لكشف واعتراض الانبعاثات من الرادارات والبواحث الرادارية للصواريخ المعادية، وتحليلها وتصنيفها وتحديد موقعها وتحديد خطورتها حسب الأولوية، مع قدرة تخزين ترددات 128 رادار في ذاكرة مخصصة، ويعمل على أنماط البحث والتتبع وأيضا التهديف ضد العدو في مدى 8 – 100 كلم بواسطة الصواريخ ذات البواحث السلبية المضادة للرادار سواء جو-سطح (KH-31P) أو جو-جو (R-27EP/R-77P).

2- نظام التحذير الكهروبصري 126-Optiko Elektronnaya Razvedka ويتكون من مستشعرات كهروبصرية لكشف وتحديد الصواريخ المقتربة الموجهة بالأشعة تحت الحمراء والتحذير منها في زاوية 360° درجة وبنسبة خطأ لا تتجاوز 1° درجة ، ومستشعرات التحذير ضد أشعة الليزر الخاصة بأنظمة التوجيه المعادية مع نسبة خطأ لا تتتجاوز 5°.


3- حاضن التشويش SAP-518 ويتواجد على طرفي الأجنحة وهو مسؤول عن التشويش على كافة انظمة الرادار الخاصة بالناتو سواء جو-جو أو سطح-جو حيث يستخدم تقنية ذاكرة الحفظ الرقمية للموجات الرادارية DRFM Digital Radio Frequency Memory يقوم بتحليل الاشارات والموجات ثم يقوم بإعادة نسخها وإرسالها لمصدرها مرة أخرى بخلاف أعمال توليد الإشارات الخداعية والضوضاء والتشويش المتداخل وهو يعمل على النطاق الترددي G-Band و J-Band ويعد هذا الحاضن أحدث ماتم إنتاجه في روسيا.


4- حاضن التشويش الثقيل عالي الطاقة SAP-14 ويتواجد في أسفل منتصف الهيكل ويقوم بنفس مهام التشويش المذكورة لكن بطاقة بث أكثر قوة، ويعمل على النطاق الترددي D-Band و F-Band، ويُعد نظيرا للحاضن الأمريكي AN/ALQ-99 العامل على مقاتلات الحرب الإلكترونية المتخصصة E/A-18E Groiwler.

تمتلك المنظومة 3 أنماط للعمل:

1) نمط الحماية الفردية للمقاتلة Individual Protection.

2) نمط الحماية المرافقة Escort Protection بمعنى توفير الحماية للطائرات المرافقة سواء الاواكس او النقل او الاستطلاع أو أية طائرات اخرى ترافقها المقاتلة.


3) نمط حماية المجموعة المهاجمة Attack Group Protection حيث تعمل المنظومة على حماية السرب المهاجم بالتنسيق مع باقي المنظومات المماثلة على المقاتلات الاخرى.

F15 ريأكت :wut face"
بالله عليك على فرض أني فاضي ، متوقع مني أقرأ كل هذا ؟ 🤦‍♂️

للأسف الروس ما زالوا يظنون أنفسهم في الثمانينات و الأيروديناميكة و القتال التلاحمي و بعض الأمور التي أصبحت اليوم بعيدة الإحتمالات في المعارك الجوية !
سيظل القتال التلاحمى هو أساس المعارك الجويه لوقت طويل و دعك من الروس و السوخوى و المصريين
الإسرائيليين يعتمدون الدوج فايت الخيار الأول فى إسقاط الخصم و مازالو يتدربون على هذا التكتيك و لديهم خبره كبيره فى ذلك و الجميع يشهد لهم فى ذلك و مدفع المقاتله الرشاش لديهم أهميته كصواريخ الجو جو

سيظل القتال التلاحمى هو أساس المعارك الجويه لوقت طويل و دعك من الروس و السوخوى و المصريين
الإسرائيليين يعتمدون الدوج فايت الخيار الأول فى إسقاط الخصم و مازالو يتدربون على هذا التكتيك و لديهم خبره كبيره فى ذلك و الجميع يشهد لهم فى ذلك و مدفع المقاتله الرشاش لديهم أهميته كصواريخ الجو جو
لم أقل أنه لم يعد له حاجة نهائية له ، لكن الإعتماد عليه بشكل كبير قل كثيراً مثارنة بالسابق قبل عدة عقود

لم أقل أنه لم يعد له حاجة نهائية له ، لكن الإعتماد عليه بشكل كبير قل كثيراً مثارنة بالسابق قبل عدة عقود
عادى
ده تطور طبيعى للسلاح
لكن يبقا هناك أساسيات لا غنا عنها

راجع فقط أول معركه للأف15 و ادرس تفاصيلها و ستخرج بدروس مفيده
بالمناسبه المعركه كانت للأف15 الاسرائيليه فى مواجهة الميج السوريه فى الأجواء اللبنانيه
الأف15 كانت مسلحه بإسبارو متوسط المدى و بايثون3 حرارى

للأسف لا خير فى الشرق أو الغرب
لو أرتميت فى احضان روسيا هتعمل اكتر من امريكا
سياسه تنويع السلاح والشراء من اكثر من مصدر هى السياسه الامثل
الى ان يشاء الله بقاعده تصنيع عسكرى وطنى
ابخل خلق الله ، على قولت السادات 😉

عزيزي Nashab @Nashab

اولا حينما نقول مقاتلة A تتفوق على مقاتلة B ؟
على الاقل
علينا تحديد طراز المقاتلتين + حمولتهما + ظروف المعركة
وهذا الخطأ يسقط فيه العديد من الاعضاء و ليس بجديد

مثلا ان تقول لي
سو35 M + صاروخ R-77 + مهمة اعتراض
ضد
اف16 بلوك40 + صاروخ امرام120سي + مهمة قصف

بعدها ندخل في تفاصيل الطراز ( الرادار/ التجهيزات /المحرك ... ) و الاحتمالات
و نقرر هل تتفوق ام لا

--------------

بخصوص
الاف35

خطورة الاف35 و الجيل الخامس عموما
ليست في الايروديناميكية بل في عدم قدرة الخصم على الكشف المبكر عليها
و بالتالي تكون لدى المقاتلة اسبقية هجومية
سواء ضد الاهداف الجوية او الارضية

مثلا رادار السو35 ام ... يستطيع كشف الاف35 فقط عندما تدخل في نطاق ال 50 كلم ( كمثال )
بينما الاف35 برادارها تكون قد اقفلت على السو35ام و اطلقت الامرام 120 دي
و لازال طيار السو35 و الرادارت الارضية لا تعلم بوجود الاف35 اصلا في المعركة
(هنا ظهر مصطلح الشبحية )
بمعنى ان عدوك يستطيع رؤيتك و يستطيع ضربك
لكنك لا تستطيع رؤيته و كي تراه يجب ان يرتكب خطأ ما و يقترب جدا من راداراتك
او ان تقترب انت منه دون ان يتمكن من اسقاطك

عذرا على الاطالة
و اطلاق f-35 صاروخ امرام على السوبر فلانكر لا يعني إسقاطها لان السو 35مجهزة بأنظمة حرب إلكترونية لتضليل بواحث هذا النوع من الصواريخ و يعتبر اطلاقها الصاروخ دلاله على مكانه و ستبدأ وقتها المعركة الحقيقية و ستوجه السوخوي حزمة منوعة من الصواريخ بمجموعة بواحث مختلفة راداري و حراري و راداري سلبي هذا اذا بدأت المعركة و الطائرتين في الجو أما إذا خرجت السوخوي بناء على رصد رادار OTH في هذه الحالة سيكون التعامل اسهل ، لذلك المعركة لن سيحسمها المنظومة كاملة ككل و ليس طائرة ضد طائرة

و اطلاق f-35 صاروخ امرام على السوبر فلانكر لا يعني إسقاطها لان السو 35مجهزة بأنظمة حرب إلكترونية لتضليل بواحث هذا النوع من الصواريخ و يعتبر اطلاقها الصاروخ دلاله على مكانه و ستبدأ وقتها المعركة الحقيقية و ستوجه السوخوي حزمة منوعة من الصواريخ بمجموعة بواحث مختلفة راداري و حراري و راداري سلبي هذا اذا بدأت المعركة و الطائرتين في الجو أما إذا خرجت السوخوي بناء على رصد رادار OTH في هذه الحالة سيكون التعامل اسهل ، لذلك المعركة لن سيحسمها المنظومة كاملة ككل و ليس طائرة ضد طائرة
البعض يظن أن مجرد الأمر سينتهي برادار ايسا وصاروخ متطور ورصد بعيد ... وكأن مواجهة الطائرات المقاتلة لعبة وكأن كل صاروخ سيدمر الطائرة الأخرى بنسبة 100% ,, اذا أخفقت الاف 35 من تدمير السوخوي من أول ضربة قبل أن يتم رصدها فستكون في ورطة كبيرة فمجرد ان ترصدها السوخوي وتقترب منها ستهتكها ...

عودة
أعلى
