دبابة جالوت

الصباح

صقور الدفاع
إنضم
20 مايو 2018
المشاركات
3,218
التفاعل
21,752 1,387 40
الدولة
United Arab Emirates
المكان : ألمانيا النازية
.


.
.

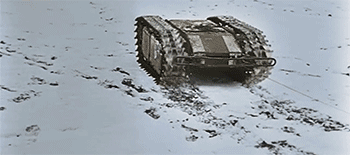

عربة غولايث ٣٠٢

.
سنة الصنع ١٩٤٢
وزن العربة ٣٧٠ كلغ
محركان كهربائيان بقدرة ٢،٥ حصان لكل منهما
الشحنه المتفجرة بوزن ٦٠كلغ
مدى الحركة ١،٥ كم بالطرق المعبده
و ٠،٧٥كم بالطرق الوعره
تم صنع ٧٥٠٠ عربة
قيمة العربة ٣٠٠٠ مارك ألماني



.

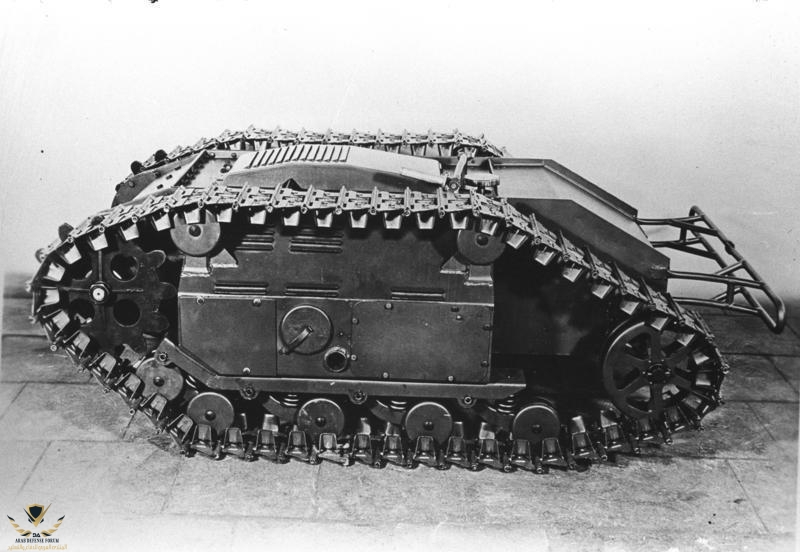

عربة غولايث ٣٠٣

.
اكبر من اختها بوزن ٤٣٠كلغ
زودت بمحرك مكبسي بقدرة ١٢،٥ حصان
الشحنة المتفجرة ١٠٠كلغ
مدى الحركة ١٢ كلم على الطرق المعبده
و ٧كلم بالطرق الوعره
تم صنع ٤٩٠٠ عربة
.
كانت من أوائل المركبات الأرضية غير المأهولة UGV


.
.تستعمل العربة لتدمير
الدبابات
المباني
الجسور
تعطيل تشكيلات المشاه الكثيفة
.
.

.
.

.لصعوبة إصلاح اعطال المحرك الكهربائي في ميادين المعركة

.

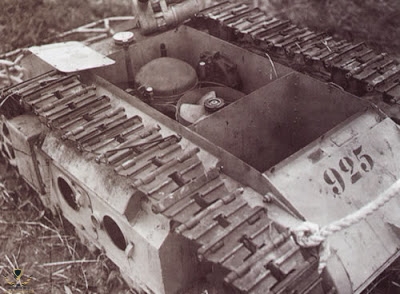

.تم التوجه للمحرك المكبسي
الاكثر اعتمادية
.
.

.
.

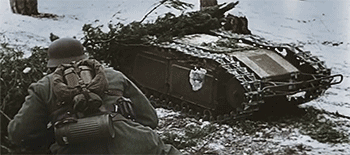

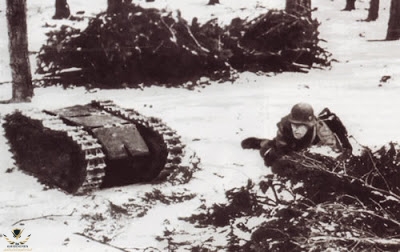

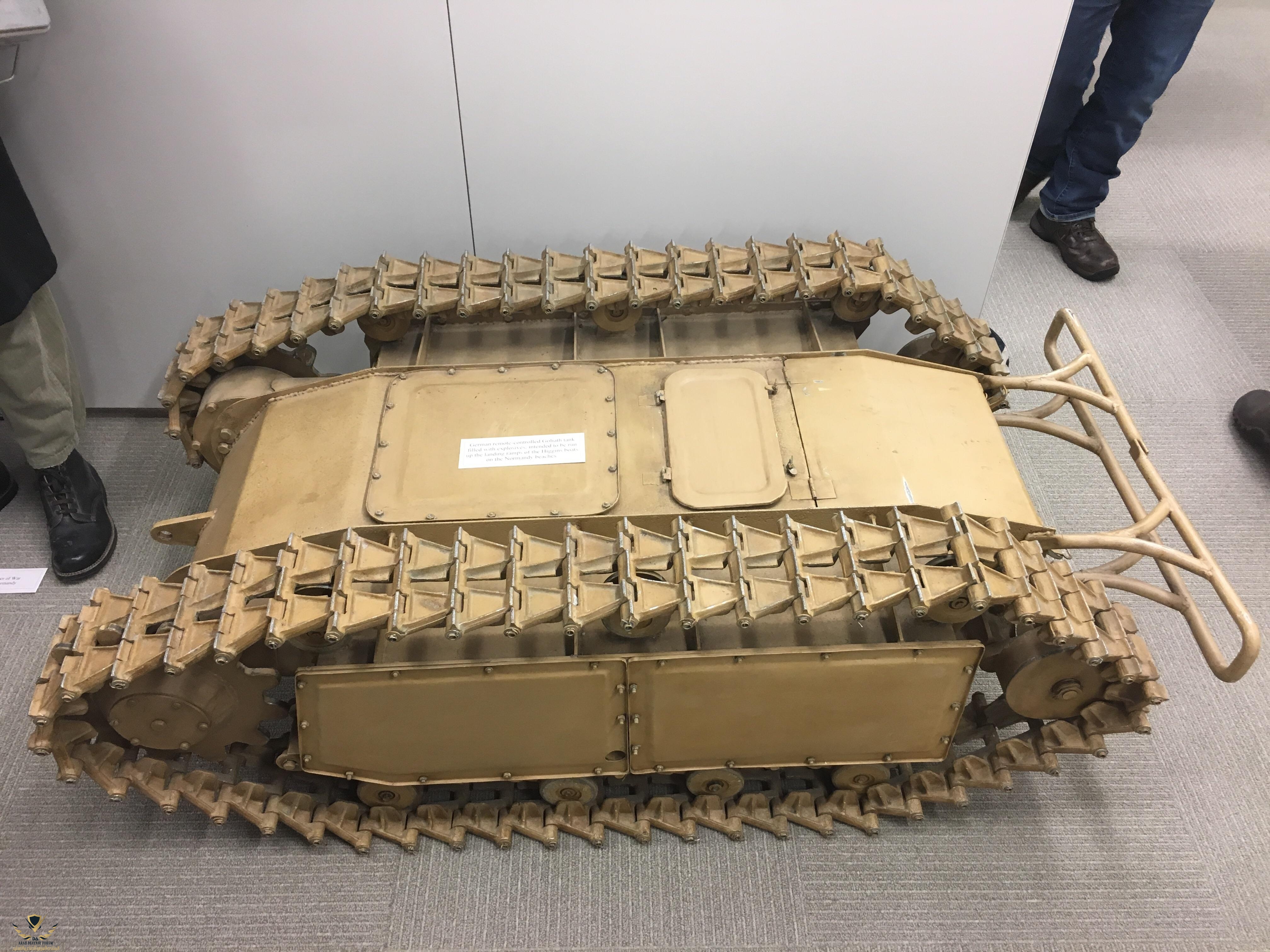

.حجمها الصغير أعطاها قدرة التستر
.

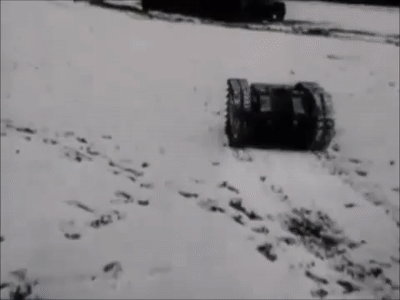

.هجومها مفاجئ وغير متوقع
.

.

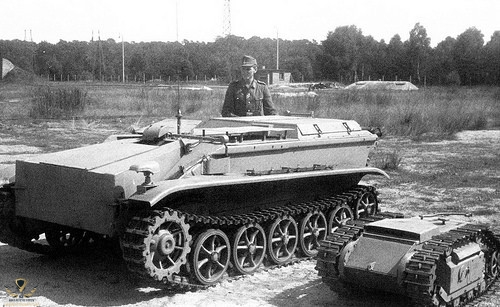

.حجمها مقارنة بالعربات المأهولة
.
.

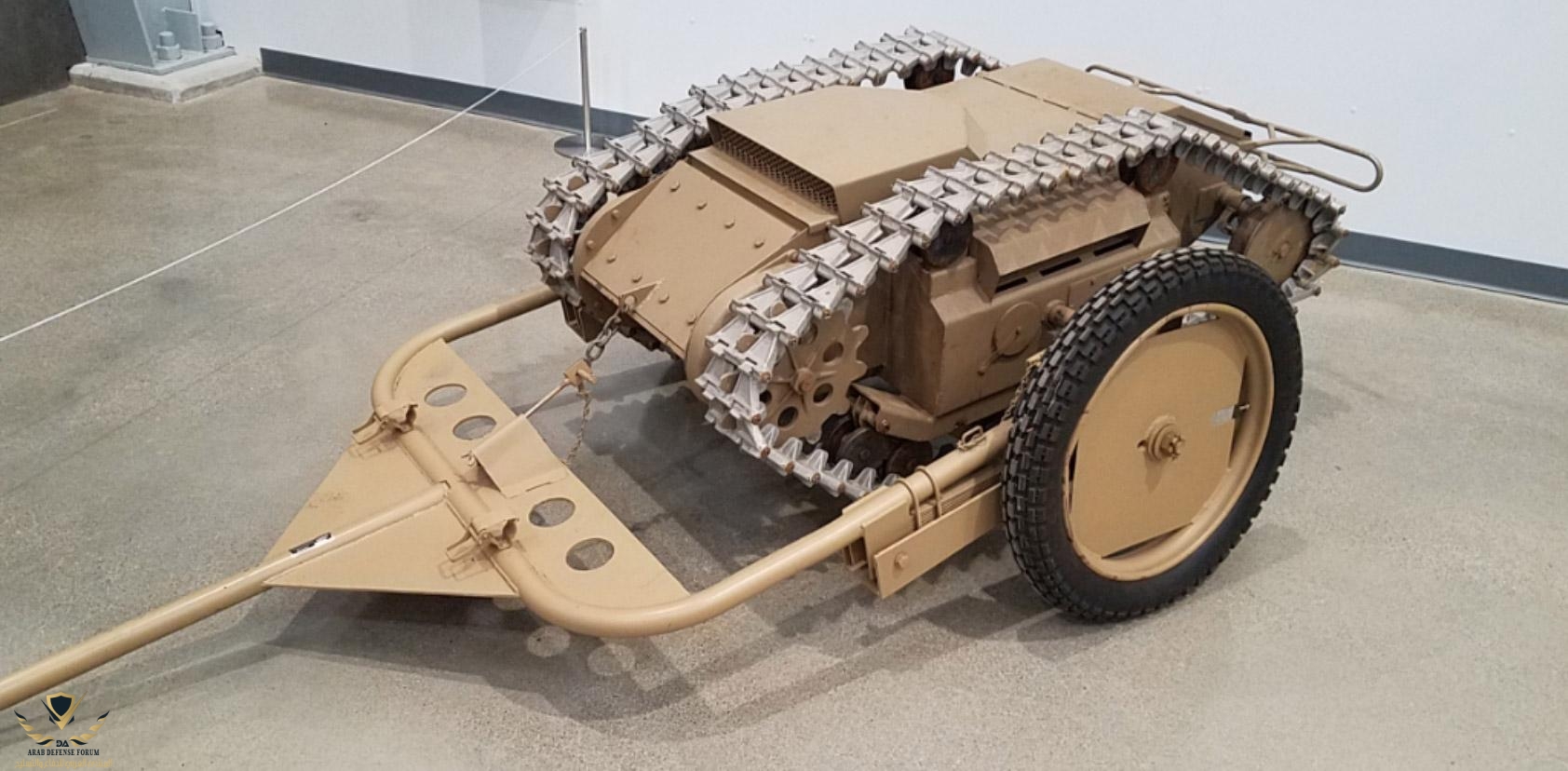

.اثناء التجهيز للعمل
.
.

وهي محملة عل على حامل خاص

.
.

.

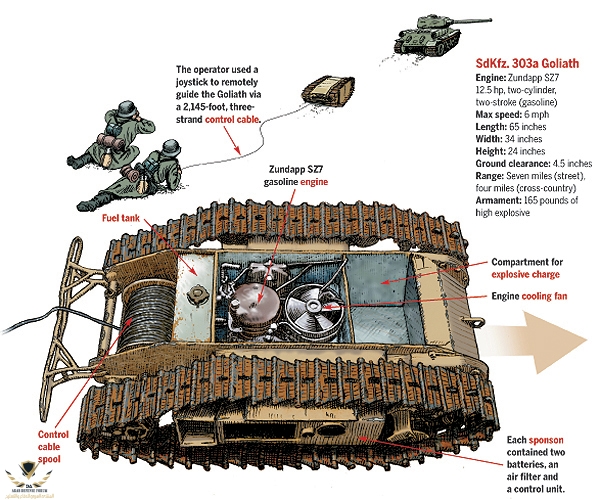

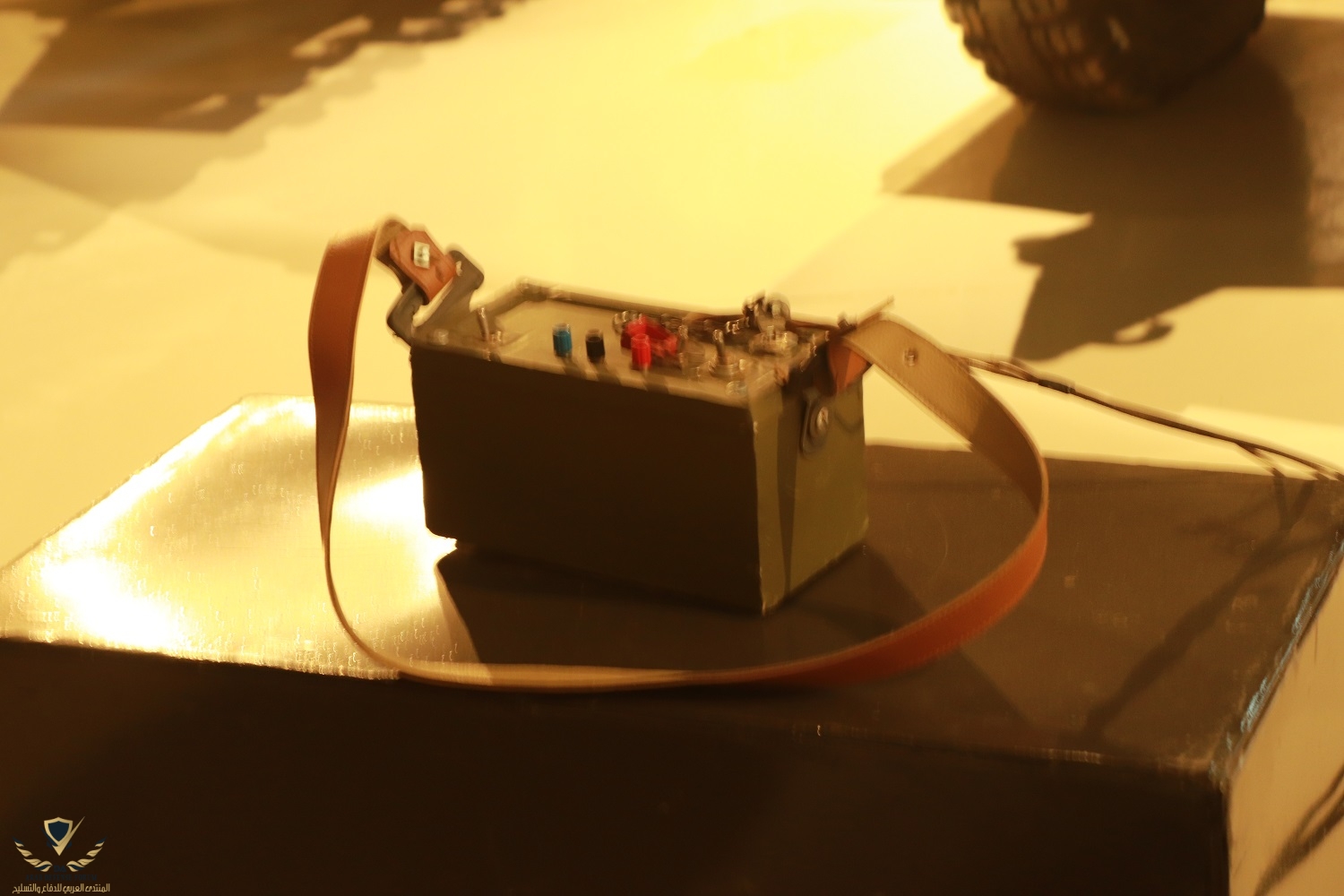

يتم توجيهها بواسطة عصا توجيه في صندوق التحكم موصلة بكيبل بطول ٦٥٠ متر
.
.
.

.
تتفعل الشحنه المتفجرة عن طريق التصادم المباشر بين العربة والهدف
او عن طريق جهاز التحكم
.
حققت نتائج فتاكة في المعارك

.
.
.

.
ماتبقى منها بعد العملية التفجيرية
.

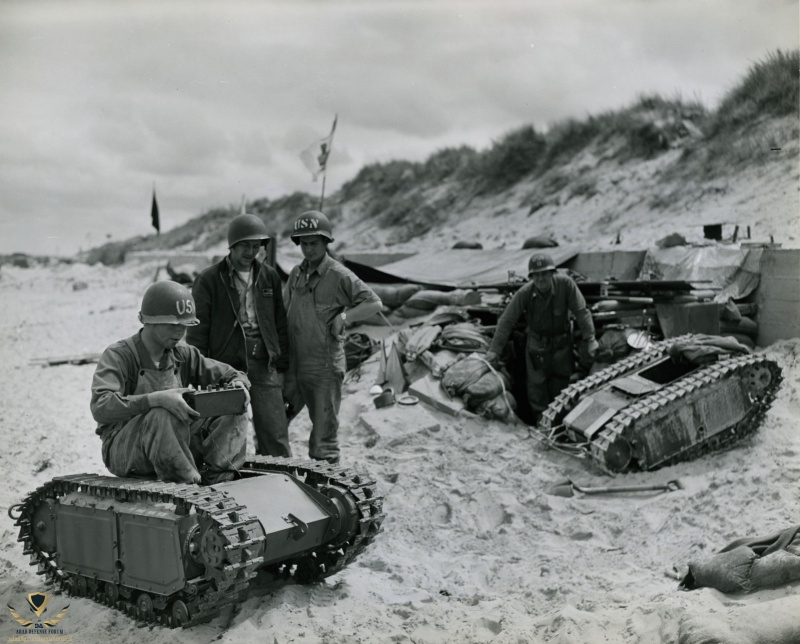

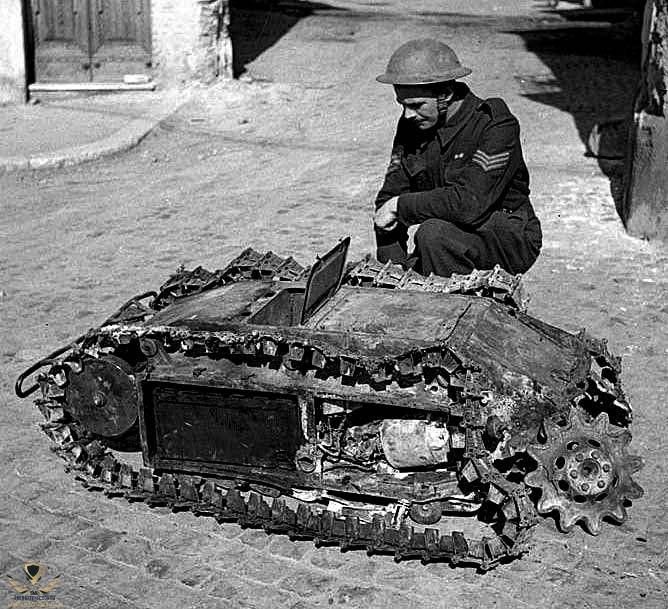

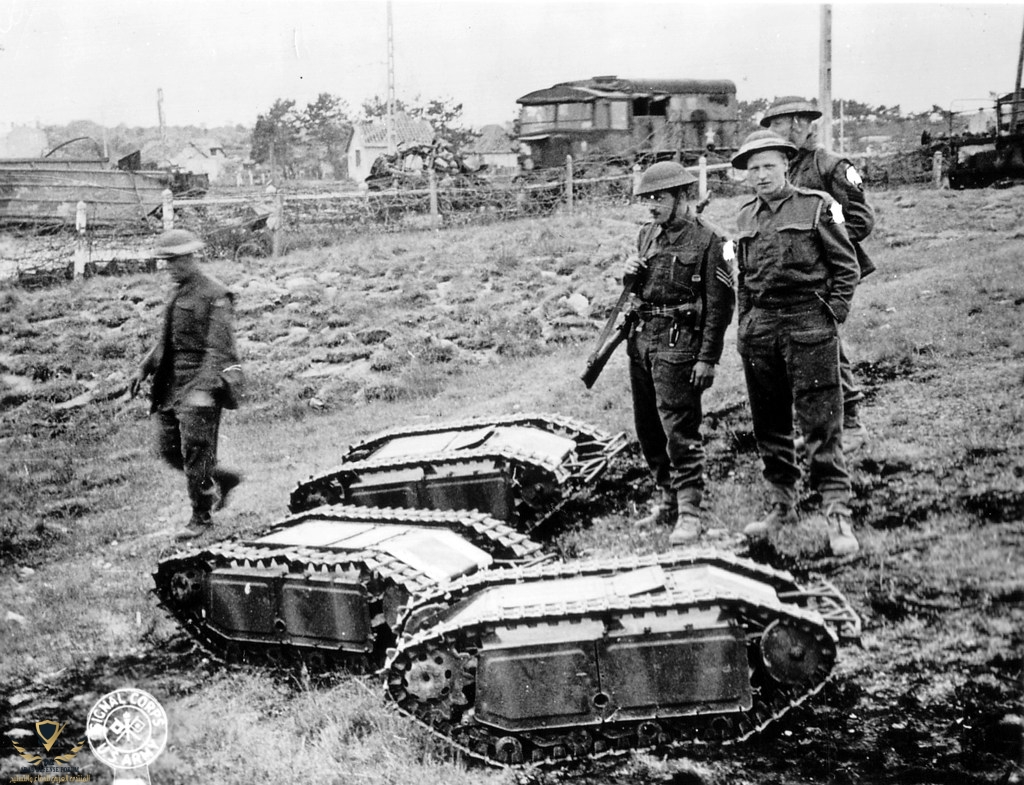

سقطت في يد قوات الحلفاء بعد غزو النورماندي
.
.

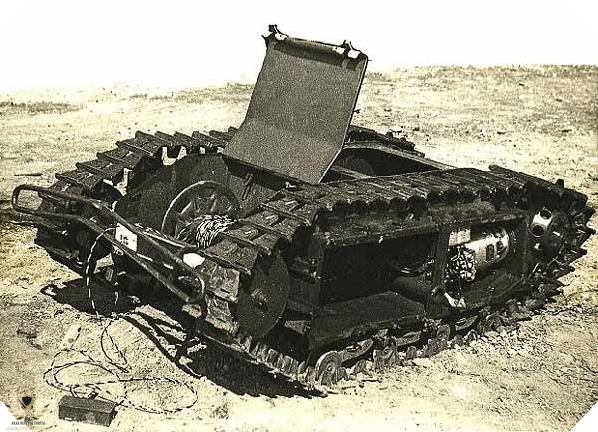

.وتم دراستها
.

.واللعب بها ايضا
.
.

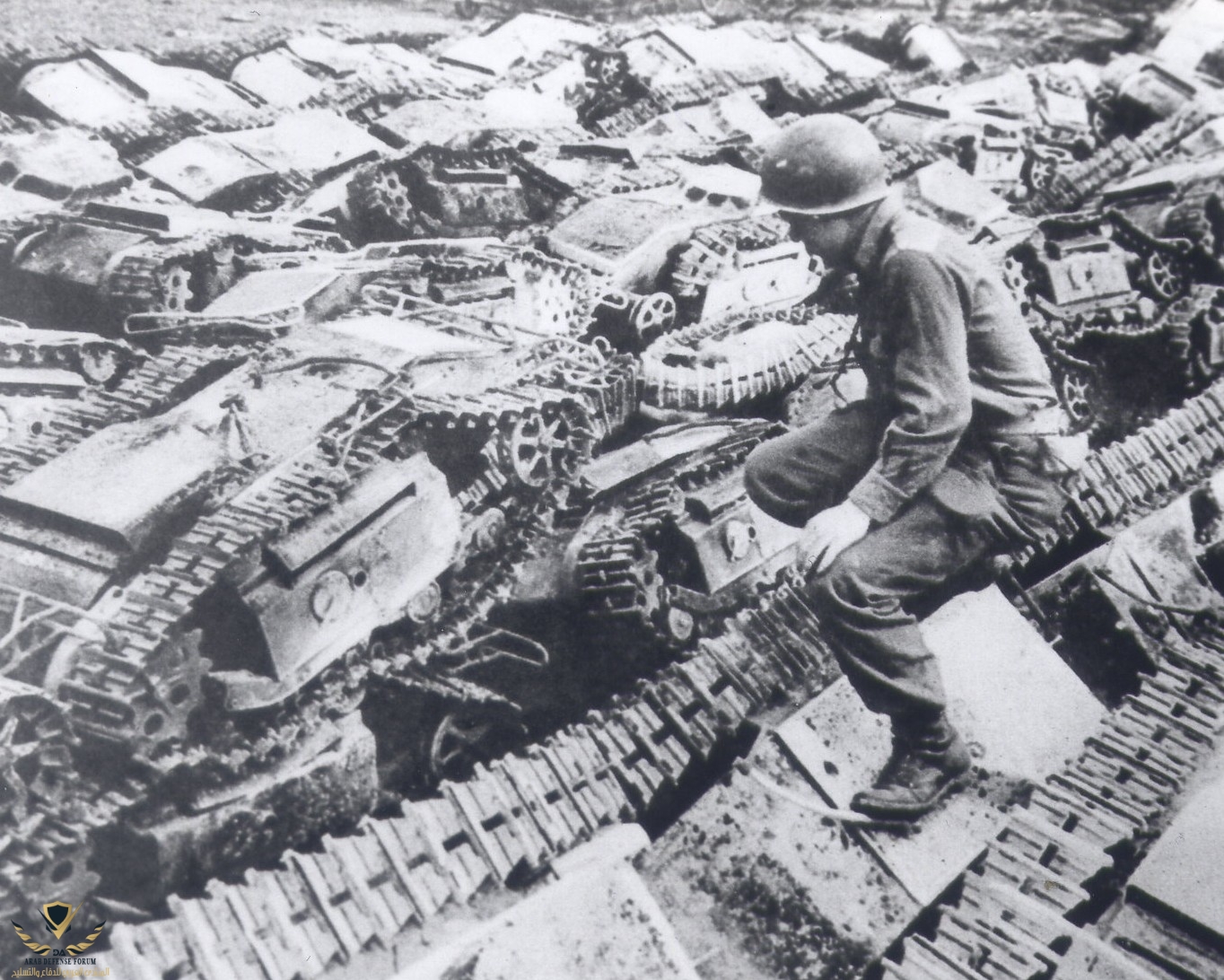

.أعداد كبيرة لم تستخدم
.

.

.
تم إنتاجها في رومانيا أيضا
.
.
.
.....إهداء إلى الزميل F15c @F15c

.
.
.
.
........إعداد : الصباح ??
إماراتي وكل بلاد العرب أوطاني

التعديل الأخير:
الافكار والتصميمات الالمانية كانت سابقة لزمنها
لو ان هتلر فقط لم يكن متهورا و يرفض نصائح مستشاريه
لاجتاحت المانيا العالم ?

بالله عليك لا تتوقف عن مواضيعك ....
تشكل لى مادة للهدوء والتفكر ...

مادة رائعة جداً للقراءة والتفكر في العبقرية الالمانية في ذلك الزمان ، تقريباً هم كانوا بداية كل شيء نستعمله اليوم و لك ان تتخيل انهم صمموا طائرة شبحية لكي تتجاوز الرادارات الانجليزية المسكينه !!! من النظرة الاولى للتصميم ستعرف ان الامريكان استوحوا تصميم المخيفة B2 منه ، ولولا الطمع والحماقه السياسية لكان من الممكن ان يكون الرايخ النازي مستمراً الى يومنا هذا والحمدلله انه لم يستمر
تحية اخي و شكراً لك

موضوع رائع
الالمان كانو السباقين للكثير من الامور
كانت عندهم العقول المخترعه
وعندهم مادة وأصل الصناعه (الآله)
اعتقد لو استمروا على وضعهم
لكانوا متقدمين على التقنيه
والتكنلوجيا الامريكيه

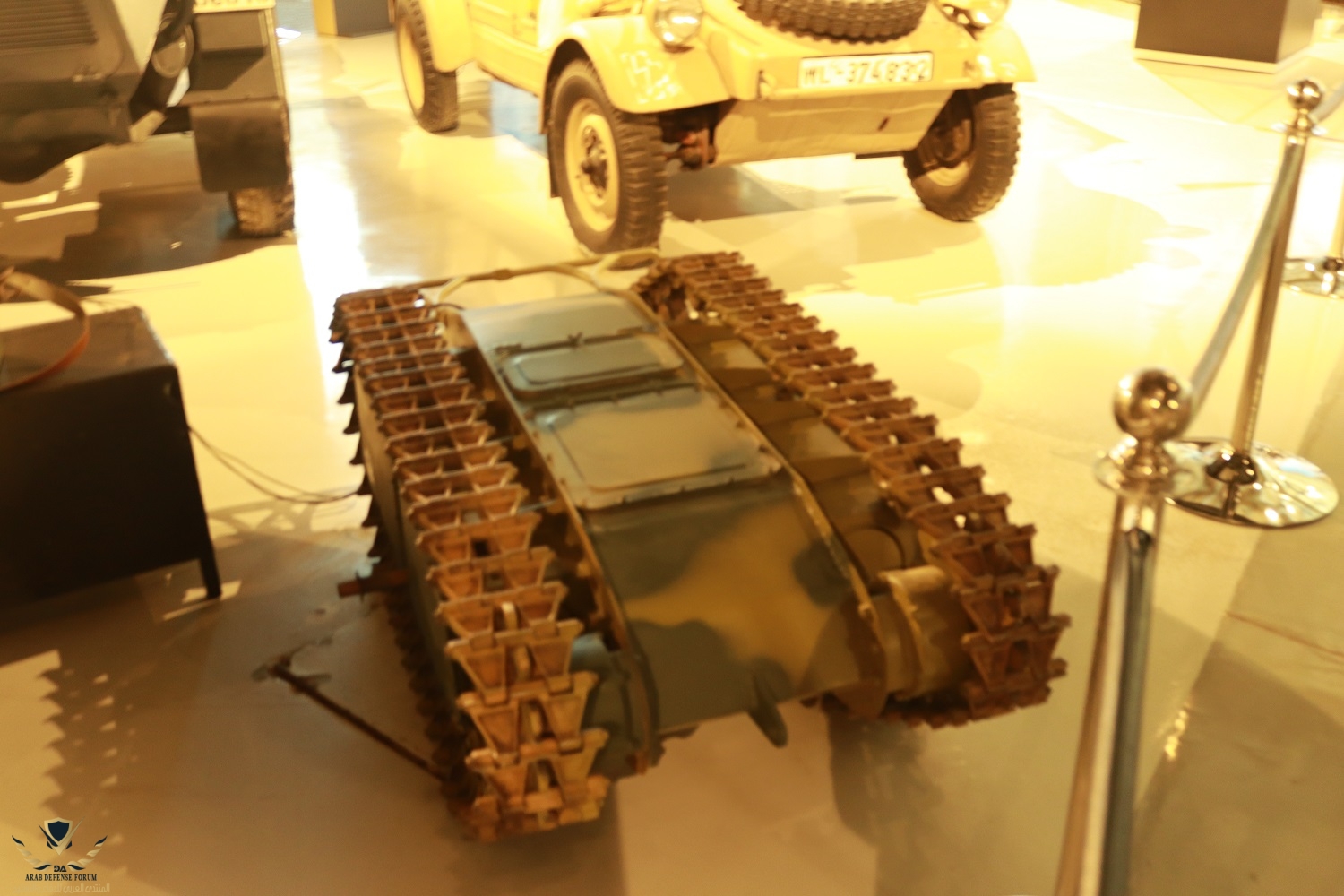

تقدروا تشاهدوها في قاعة الحرب العالمية الثانية في متحف الدبابات الملكي الأردني - عمان


المحرك ؟ هل من معلومات ؟
المحرك من شركة ZUNDAPP أشهر واكبر صانع دراجات في ألمانيا
اغلقت سنة ١٩٨٤ بعد إعلان إفلاسها
اشترتها شركة زوندا موترز الصينية في ١٩٨٧ بكامل خطوط إنتاجها وبكامل حقوق الملكية الفكرية لمنتجاتها


..
.

.
.
محرك مكبسي

.

من اسطوانتين

.

ذو شوطين / Tow stroke

.

بسعة ٧٠٣ سي سي

.
بقوة ١٢،٥ حصان

.

يعمل بوقود البترول
.
.

.أكثر اعتمادية من المحرك الكهربائي


.
وأرخص بثلاث مرات
.
.
المحرك الكهربائي من الصانع الشهير BOSCH
مالقيت له صور للأسف

المحرك من شركة ZUNDAPP أشهر واكبر صانع دراجات في ألمانيا
اغلقت سنة ١٩٨٤ بعد إعلان إفلاسها
اشترتها شركة زوندا موترز الصينية في ١٩٨٧ بكامل خطوط إنتاجها وبكامل حقوق الملكية الفكرية لمنتجاتها


..
.
مشاهدة المرفق 277352
.
.

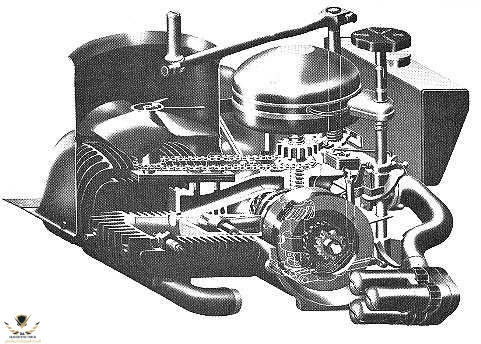

محرك مكبسي
مشاهدة المرفق 277361
.

من اسطوانتين

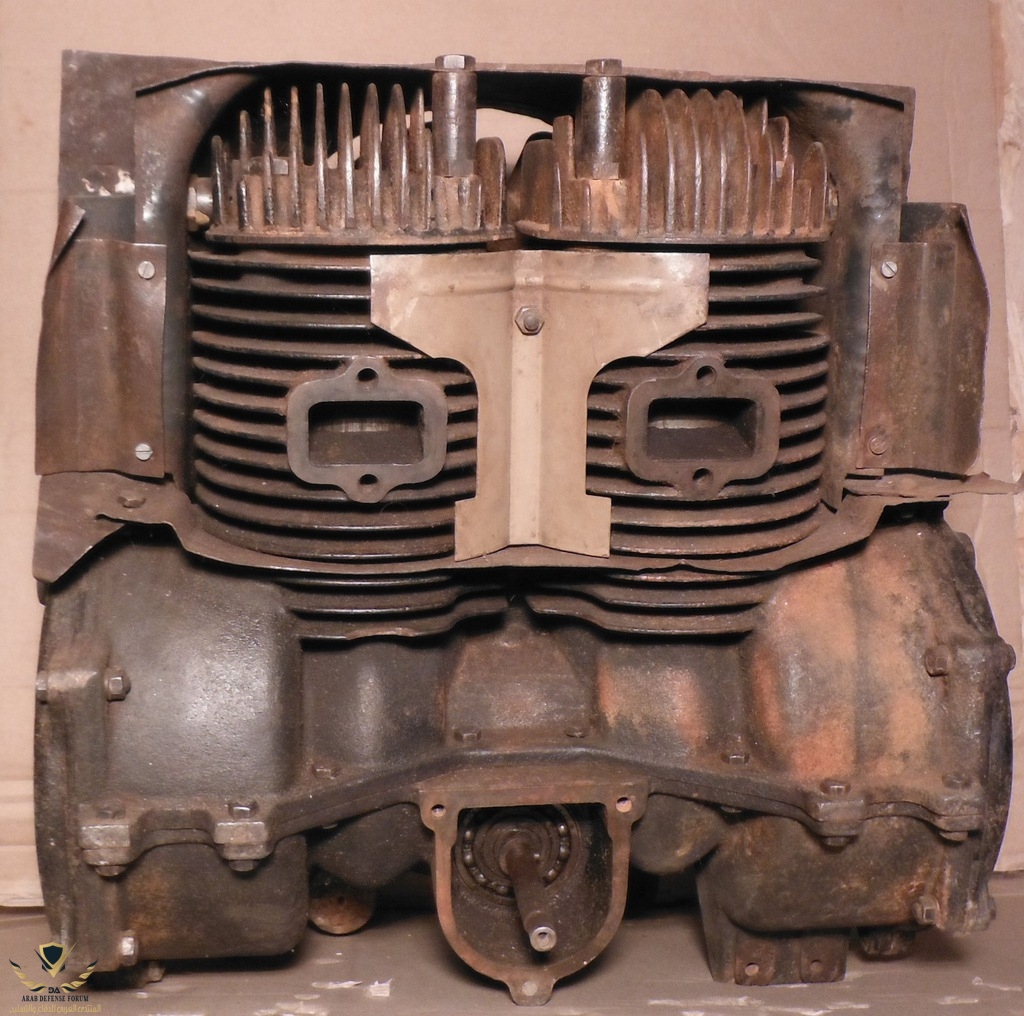

مشاهدة المرفق 277357
.

ذو شوطين / Tow stroke

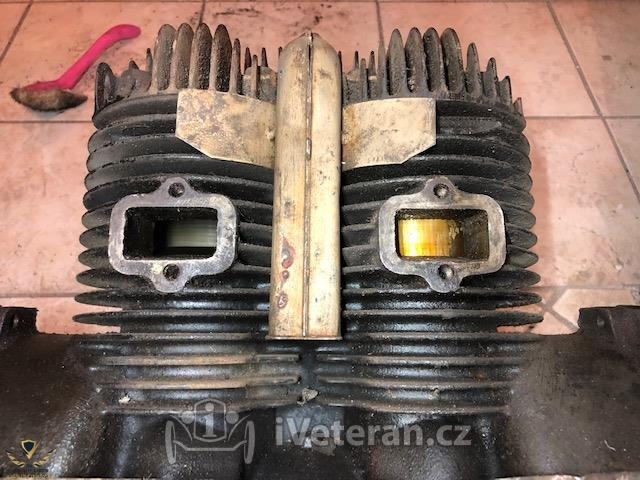

مشاهدة المرفق 277358
.

بسعة ٧٠٣ سي سي

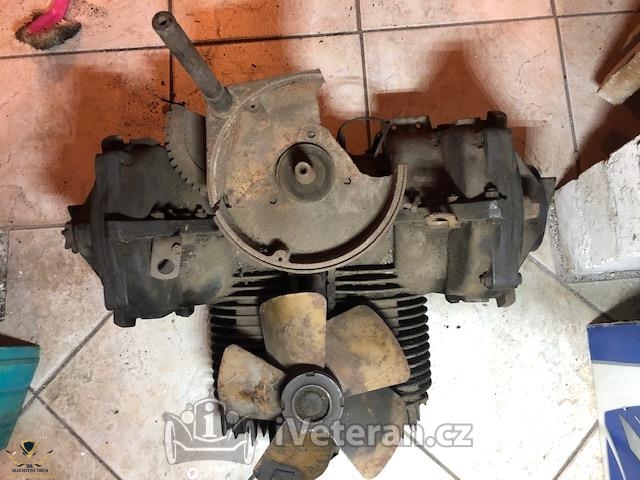

مشاهدة المرفق 277354
.
بقوة ١٢،٥ حصان

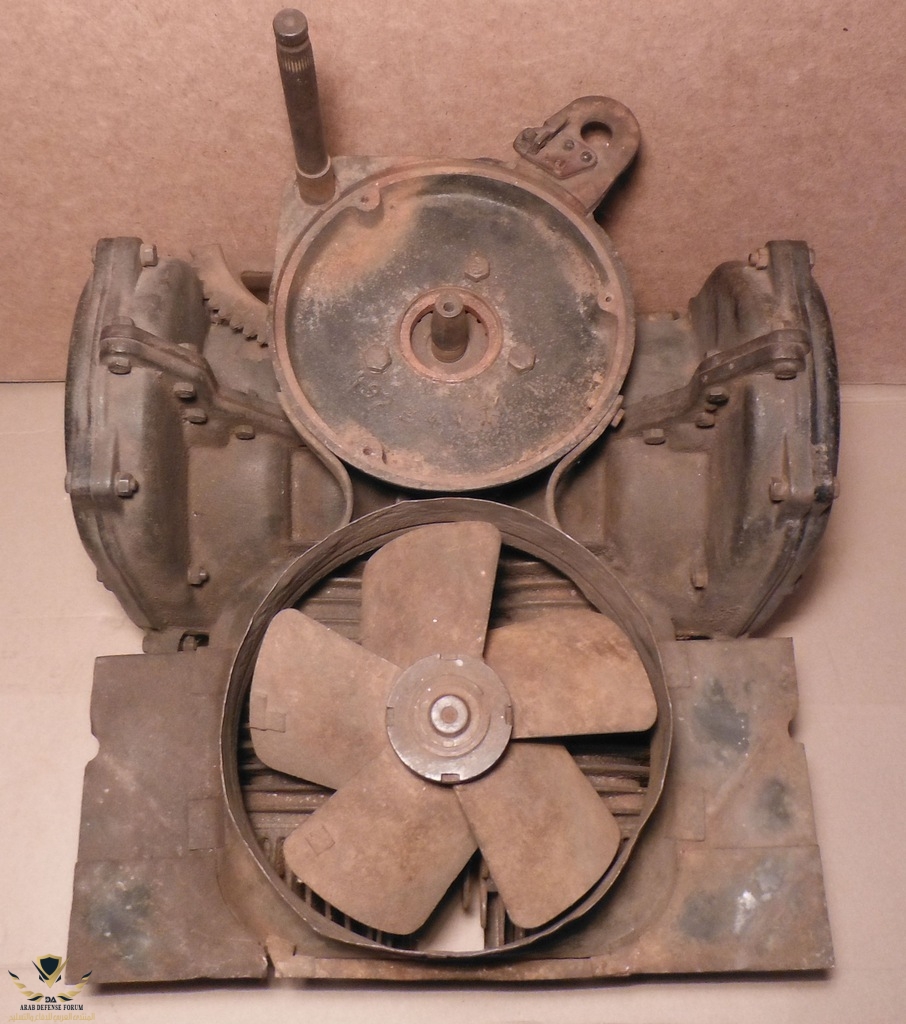

مشاهدة المرفق 277353
.

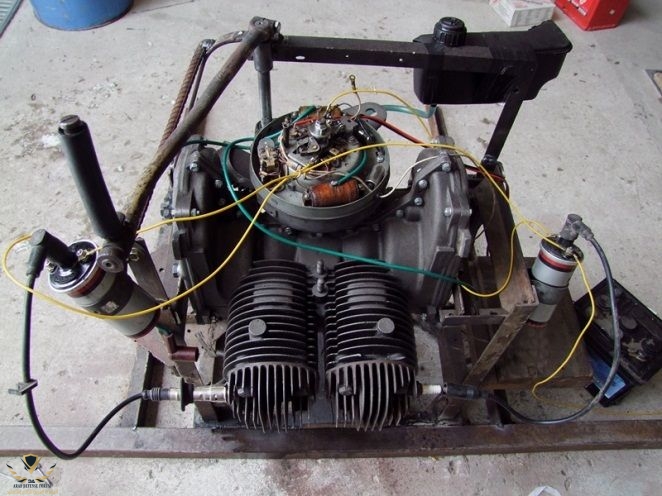

يعمل بوقود البترول
.
.مشاهدة المرفق 277349
.أكثر اعتمادية من المحرك الكهربائي

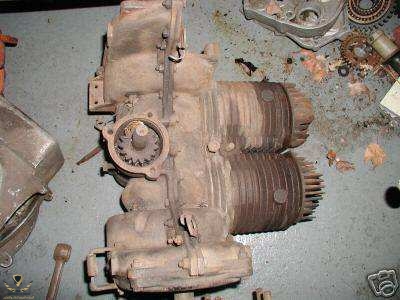

مشاهدة المرفق 277351

.
وأرخص بثلاث مرات
.
.
المحرك الكهربائي من الصانع الشهير BOSCH
مالقيت له صور للأسف

اضافه واثراء ولا اجمل
كنت اظن انه من شركة بورش

الصين شغاله تقتنص الشركات العريقه
كذلك شركة السيارات البريطانيه MG
امتلكوها

وغيرها من شركات التقنيه الاوربيه

فكره جيده اراها شركه مفلسه لكن عندها
تاريخ عريق اعيد لها الحياة
بشرط تكون عندي اداره ذكيه

كعادتك مواضيع غير تقليدية و معلومات جديده

موضوع راىع وقد كتبت عنها بتفصيل ممل في عام 2011 . شكرا
